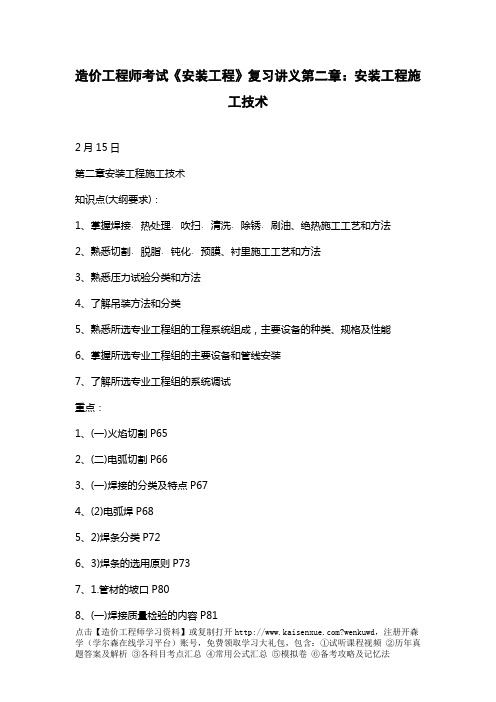

造价工程师考试《安装工程》复习讲义第二章：安装工程施工技术
造价工程师考试《安装工程》复习讲义第二章：安装工程施
工技术
2月15日
第二章安装工程施工技术
知识点(大纲要求)：
1、掌握焊接﹑热处理﹑吹扫﹑清洗﹑除锈﹑刷油、绝热施工工艺和方法
2、熟悉切割﹑脱脂﹑钝化﹑预膜、衬里施工工艺和方法
3、熟悉压力试验分类和方法
4、了解吊装方法和分类
5、熟悉所选专业工程组的工程系统组成，主要设备的种类、规格及性能
6、掌握所选专业工程组的主要设备和管线安装
7、了解所选专业工程组的系统调试
重点：
1、(一)火焰切割P65
2、(二)电弧切割P66
3、(一)焊接的分类及特点P67
4、(2)电弧焊P68
5、2)焊条分类P72
6、3)焊条的选用原则P73
7、1.管材的坡口P80
8、(一)焊接质量检验的内容P81
点击【造价工程师学习资料】或复制打开?wenkuwd，注册开森
9、3.检验方法P82
10、(四)焊接后质量检验P83-84
11、二、焊后热处理的加热方法P87
1
点击【造价工程师学习资料】或复制打开?wenkuwd，注册开森。
造价工程师安装专业讲义
---------------------考试---------------------------学资学习网---------------------押题------------------------------WORD格式可编辑工业管道、静置设备和工艺金属结构工程安装第七章第一节工业管道安装工业管道又可细分为工艺管道和动力管道两种。
工艺管道一般是指直接为产品生产输送主要物料（介质）的管道，又称为物料管道；动力管道是指为生产设备输送动力媒质的管道。
工业管道压力等级划分：低压：0＜P≤1.6MPa；中压：1.6＜P≤10MPa；高压：10＜P≤42MPa；或蒸汽管道：P≥9MPa；工作温度≥500℃。
工业管道包括厂区范围内的车间、装置、站、罐区及其相互之间各种生产用介质管道和厂区第一个连接点以内生产、生活共用的输送给水、排水、蒸汽、燃气管道。
工业管道界限划分，以设备、罐类外部法兰为界，或以建筑物、构筑物墙皮为界。
一、热力管道系统热力管道是输送蒸汽或过热水等热能介质的管道。
其特点是输送的介质温度高、压力大、流速快，在运行时会给管道带来较大的膨胀力和冲击力。
因此在管道安装中应解决好管道材质、管道伸缩补偿、管道支吊架、管道坡度及疏排水、放气装置等问题，以确保管道的安全运行。
（一）热力管道敷设形式1.布置形式热力管道的平面布置主要有枝状和环状两类。
2.敷设方式（1）架空敷设。
将热力管道敷设在地面上的独立支架、桁架以及建筑物的墙壁上。
架空敷设不受地下水位的影响，且维修、检查方便。
适用于地下水位较高、地质不适宜地下敷设的地区，是一种比较经济的敷设形式。
其缺点是占地面积大，管道热损失较大。
架空敷设按支架的高度不同，可分为低支架、中支架和高支架三种敷设形式。
低支架敷设时，管道保温层外壳距地面的净高不宜小于0.3m；中支架敷设时，其距离一般为2.0～4.0m；高支架敷设时，应不低于4.5m。
管道架空有困难或影响美观以及在寒冷地区管道热损失过大，或需采取保温防冻措施，使其在经济上不合理时，采用地下敷设的方式。
造价工程师安装专业讲义4

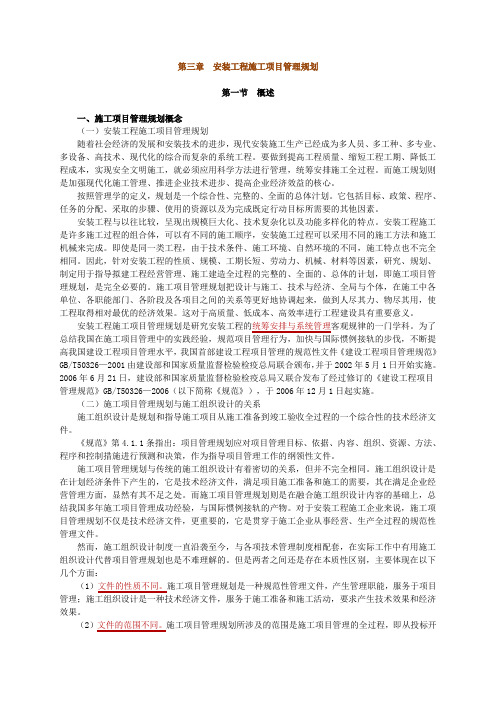

第三章安装工程施工项目管理规划第一节概述一、施工项目管理规划概念（一）安装工程施工项目管理规划随着社会经济的发展和安装技术的进步，现代安装施工生产已经成为多人员、多工种、多专业、多设备、高技术、现代化的综合而复杂的系统工程。
要做到提高工程质量、缩短工程工期、降低工程成本，实现安全文明施工，就必须应用科学方法进行管理，统筹安排施工全过程。
而施工规划则是加强现代化施工管理、推进企业技术进步、提高企业经济效益的核心。
按照管理学的定义，规划是一个综合性、完整的、全面的总体汁划。
它包括目标、政策、程序、任务的分配、采取的步骤、使用的资源以及为完成既定行动目标所需要的其他因素。
安装工程与以往比较，呈现出规模巨大化、技术复杂化以及功能多样化的特点。
安装工程施工是许多施工过程的组合体，可以有不同的施工顺序，安装施工过程可以采用不同的施工方法和施工机械来完成。
即使是同一类工程，由于技术条件、施工环境、自然环境的不同，施工特点也不完全相同。
因此，针对安装工程的性质、规模、工期长短、劳动力、机械、材料等因素，研究、规划、制定用于指导拟建工程经营管理、施工建造全过程的完整的、全面的、总体的计划，即施工项目管理规划，是完全必要的。
施工项目管理规划把设计与施工、技术与经济、全局与个体，在施工中各单位、各职能部门、各阶段及各项目之间的关系等更好地协调起来，做到人尽其力、物尽其用，使工程取得相对最优的经济效果。
这对于高质量、低成本、高效率进行工程建设具有重要意义。
安装工程施工项目管理规划是研究安装工程的统筹安排与系统管理客观规律的一门学科。
为了总结我国在施工项目管理中的实践经验，规范项目管理行为，加快与国际惯例接轨的步伐，不断提高我国建设工程项目管理水平，我国首部建设工程项目管理的规范性文件《建设工程项目管理规范》GB/T50326—2001由建设部和国家质量监督检验检疫总局联合颁布，并于2002年5月1日开始实施。
2006年6月21日，建设部和国家质量监督检验检疫总局又联合发布了经过修订的《建设工程项目管理规范》GB/T50326—2006（以下简称《规范》），于2006年12月1日起实施。
2018年造价工程师《安装工程》培训讲义完整版
2018年造价师《安装工程》培训讲义：第一章第一节3月29日第一章安装工程材料第一节建设工程材料工程材料及其分类(熟悉)工程材料有各种不同的分类方法。
一般都将工程材料按化学成分分为金属材料、非金属材料、高分子材料和复合材料四大类。
工业上把金属和其合金分为两大部分：黑色金属材料【铁和以铁为基的合金(钢、铸铁和铁合金)】和有色金属材料【黑色金属以外的所有金属及其合金】。
非金属材料包括耐火材料、耐火隔热材料、耐蚀(酸)非金属材料和陶瓷材料等。
高分子材料为有机合成材料，也称聚合物。
它具有较高的强度、良好的塑性、较强的耐腐蚀性能，很好的绝缘性和重量轻等优良性能。
工程上通常根据机械性能和使用状态将其分为塑料、橡胶和合成纤维三大类。
复合材料就是用两种或两种以上不同材料组合的材料。
(一)金属材料1.黑色金属关键知识点一：钢及其合金的特性、用途(注意对比区分)钢是以铁为基的合金，钢中主要化学元素为铁，另外还含有少量的碳、硅、锰、硫、磷、氧和氮等，这些少量元素对钢材性质影响很大。
含碳量小于2.11%(重量)的合金称为钢;而含碳量大于2.11%(重量)的合金称为生铁。
钢中含碳量对钢的性质有决定性影响，含碳量低，钢的强度低、塑性大、延点击【造价工程师学习资料】或复制打开?wenkuwd，注册开森伸率和冲击韧性高，钢质较软，易于冷加工、切削和焊接;含碳量高，钢的强度高、塑性小、硬度大、性脆和不易加工。
(以前考过)(1)钢及其合金的分类和牌号表示方法钢的力学性能(如抗拉强度、屈服强度、伸长率、冲击韧度和硬度等)决定于钢的成分和金相组织。
钢的成分一定时，其金相组织主要决定于钢的热处理，如退火、正火、淬火加回火等，其中淬火加回火的影响最大。
(以前考过)1)钢的分类。
2)钢牌号的表示方法。
我国钢铁产品牌号采用汉语拼音字母、化学符号和阿拉伯数字相结合的表示方法，即：①牌号中化学元素采用国际化学元素表示。
②产品名称、用途、特性和工艺方法等，通常采用代表该产品汉字的汉语拼音的缩写字母表示。
造价工程师安装计量讲义：机械设备安装

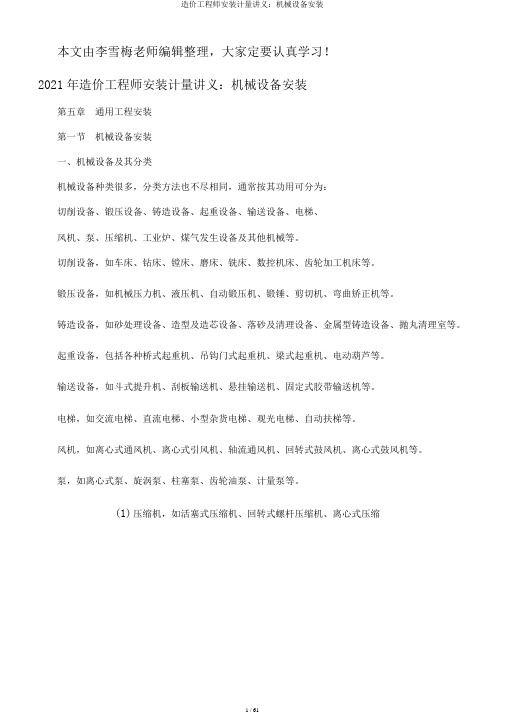

本文由李雪梅老师编辑整理，大家定要认真学习！2021年造价工程师安装计量讲义：机械设备安装第五章通用工程安装第一节机械设备安装一、机械设备及其分类机械设备种类很多，分类方法也不尽相同，通常按其功用可分为：切削设备、锻压设备、铸造设备、起重设备、输送设备、电梯、风机、泵、压缩机、工业炉、煤气发生设备及其他机械等。
切削设备，如车床、钻床、镗床、磨床、铣床、数控机床、齿轮加工机床等。
锻压设备，如机械压力机、液压机、自动锻压机、锻锤、剪切机、弯曲矫正机等。
铸造设备，如砂处理设备、造型及造芯设备、落砂及清理设备、金属型铸造设备、抛丸清理室等。
起重设备，包括各种桥式起重机、吊钩门式起重机、梁式起重机、电动葫芦等。
输送设备，如斗式提升机、刮板输送机、悬挂输送机、固定式胶带输送机等。
电梯，如交流电梯、直流电梯、小型杂货电梯、观光电梯、自动扶梯等。
风机，如离心式通风机、离心式引风机、轴流通风机、回转式鼓风机、离心式鼓风机等。
泵，如离心式泵、旋涡泵、柱塞泵、齿轮油泵、计量泵等。
(1)压缩机，如活塞式压缩机、回转式螺杆压缩机、离心式压缩机等。
工业炉，如电弧炼钢炉、电阻炉、高频及中频感应炉、冲天炉、热处理炉等。
煤气发生设备，如煤气发生炉、洗涤塔、电气滤清器等。
其他机械，如溴化锂吸收式制冷机、制冰设备、柴油发电机组等。
二、机械设备安装(一)安装准备工作在机械设备安装工程施工之前，必须有充分的准备。
工程质量好坏、施工速度快慢，都与施工前的准备工作密切相关。
准备工作主要包括以下几个方面：技术准备组织准备施工开始前，可根据工程特点和施工部门的具体情况和条件，成立施工组织机构，全面负责工程的技术、管理等工作。
供给工作准备施工前必须备齐技术准备工作中提出的所需机具、材料，并及时将所要安装的机械设备运抵现场。
设备开箱检查。
成箱设备运输到安装现场后，必须开箱检查、清理，检查完毕后应做好记录，办理移交手续，交付安装施工。
设备拆卸、清洗和润滑。
954517075安装工程造价经典讲义.ppt
0.280 0.370
材 料
铜水嘴 铅油 线麻
个 kg kg
8.770 10.400
基价（元） 安装其 中工程造价人材机工料械费费费（（（元元元）））
(10.100) 0.100 0.010
7.48
6.50 0.98
-
(10.100 )
0.100 0.010
7.48
6.50 0.98
-
(10.100 )
3、审查定稿阶段。在这个阶段,将新编 定额初稿及有关编制说明和定额水平测算情 况等资料,印发各地区、各有关部门或组织有 关基本建设部门座谈讨论,征求意见。
根据有关方面的意见,经过修改编出送审 稿,连同编制说明和有关计算资料,呈报主管 机构审批后,印刷成正式预算定额颁布执行。
安装工程造价
（二）预算定额的编制方法
安装工程造价
4、技术先进，经济合理
（1）技术先进。技术先进是指定额项目的 确定、施工方法和材料的选择等，能够正确 反映设计和施工技术与管理水平，及时采用 已经成熟并普遍推广的新技术、新结构、新 材料，以便使先进的生产技术和先进的管理 经验能够得到进一步的推广和使用。
（2）经济合理。经济合理是指纳入预算定 额的材料规格、质量、数量、劳动效率和施 工机械的配备等 ，要符合当前大多数人施工 企业的施工和经营管理水平。
5、定额是总结先进生产方法的手段。 一个建筑企业降低工程成本，在产品合格 的前提下，促使施工企业采用先进的管理 方法和先进的生产方法。
安装工程造价
三、定额的特性
定额具有群众性、稳定性和针对性 等特点。
1、定额的群众性。定额是根据当 时的实际生产力水平，在大量测定、 综合、分析，研究实际生产中的有关 数据和资料的基础上制定出来的，因 此它具有广泛的群众性。当定额一旦 制定颁发，也应用到实际生产中去。
2020年一级造价工程师《安装工程》备考讲义：第三章第三节
2020年一级造价工程师《安装工程》备考讲义：第三章第三节第三节安装工程措施项目清单编制措施项目指为完成工程项目施工，发生于该工程施工准备和施工过程中的技术、生活、安全、环境保护等方面的项目。
一、措施项目清单编制要求措施项目清单的编制应根据拟建工程的实际情况列项，除了考虑工程本身的因素外，还要考虑水文、气象、环境、安全的实际情况。
若出现《安装工程计量规范》未列的项目，可根据工程实际情况补充。
补充的措施项目需附有补充的项目的名称、工作内容及包含范围等。
措施项目分为两类：一类是措施项目费用的发生与使用时间、施工方法或者两个以上的工序相关，如安全文明施工费，夜间施工，非夜间施工照明，二次搬运，冬雨季施工，地上、地下设施，建筑物的临时保护设施、已完工程及设备保护等，无法对其工程量进行计量，称为总价措施项目;总价措施项目以“项”为计量单位进行编制。
另一类是可以计算工程量的项目，如脚手架工程，垂直运输、超高施工增加，吊车加固等，称为单价措施项目。
单价措施项目应按照分部分项工程项目清单的方式进行计量和计价。
二、措施项目清单内容(一)专业措施项目《安装工程计量规范》附录 N 提供了安装专业工程可列的措施项目1.吊装加固2.金属抱杆安装、拆除、移位3.平台铺设、拆除4.顶升、提升装置5.大型设备专用机具6.焊接工艺评定7.胎(模)具制作、安装、拆除8.防护棚制作、安装、拆除9.特殊地区施工增加10.安装与生产同时进行施工增加11.在有害身体健康环境中施工增加12.工程系统检测、检验13.设备、管道施工的安全、防冻和焊接保护14.焦炉烘炉、热态工程15.管道安拆后的充气保护16.隧道内施工的通风、供水、供气、供电、照明及通讯设施17.脚手架搭拆18.其他措施该表中可以计算工程量项目，计量宜采用分部分项工程量清单方式编制。
其他措施项目必须根据实际措施项目名称确定项目名称，明确描述工作内容及包含范围。
为了便于选择专业措施项目，项目工作内容及包含范围为：(1)吊装加固：行车梁加固;桥式起重机加固及负荷试验;整体吊装临时加固件，加固设施拆除、清理。
造价工程师考试《安装工程》复习讲义第五章：通用工程安装
造价工程师考试《安装工程》复习讲义第五章：通用工程安装2月20日第五章通用工程安装知识点：1、机械设备安装2、热力设备安装3、消防工程安装4、电气照明及设备安装重点：1、(一)安装准备工作P147-1482、1.设备的检验与调整P1513、(2)设备试运转内容和步骤三、泵(重点)P1524、2.国产泵的型号表示法P1535、离心泵的基本性能参数划P1546、(6)离心式锅炉给水泵、冷凝水泵及热循环泵P1557、(10)屏蔽泵P1568、3)计量泵P1579、(3)通风机分类P16010、2)按排气量分类P16211、表5.1.2活塞式透平式压缩机性能比较P163点击【造价工程师学习资料】或复制打开?wenkuwd，注册开森12、3.按速度分类P16513、2.自动扶梯、自动人行道的基本参数P16714、4.引导系数P16815、5.机械安全保护系统P16916、3.组装轿厢和安全钳P17017、5.振动输送机类型及特点P17318、1.压力表安装P18019、2.水位计安装P18120、表5.4.2常用照明电光源的主要特性P196-19721、7.氙灯P19922、9.发光二极管1.电动机分类P20023、(一)安装工程的基本内容P20224、(2)一般灯具安装应符合下列要求P20325、(一)配管的一般要求P20826、(三)管子的加工(四)管子的连接P20927、(六)穿管配线P21028、(八)护套线配线P211点击【造价工程师学习资料】或复制打开?wenkuwd，注册开森。
安装造价员讲义资料
全国造价员安装造价员讲义学校：学院：教师：第一讲概论一．本课程研究对象与任务（一）建筑安装工程定额1、预算定额：按社会平均必要劳动量确定的建筑安装工程合格单位产品所消耗的物化劳动和活劳动的数量标准（额度）。
2、安装工程预算定额：指规定消耗在安装工程要素上的劳动力、材料和机械台班数量的标准。
3、工程基本构成要素：指组成安装工程的最小工程单位“细目”和“子目”。
（二）建筑安装工程造价1、建筑安装工程单位基价表以建筑安装工程定额（国家）为基础，结合各定额执行地区的实际价格，用“量”、“价”结合的方式定出合格单位工程子目的价格，称为建筑安装工程单位基价表。
2、建筑安装工程造价以安装工程施工图预算编制为重点，讲述了安装工程预算费用的构成及计算方法(定额计价、清单计价)。
对建筑电气工程、给排水工程、采暖供热工程、通风空调工程、设备安装工程等施工图预算编制方法和步骤分别进行了较详细的讲述。
（三）工程量清单及工程量清单计价1、实行工程量清单及工程量清单计价的背景长期以来工程预算定额是我国承发包计价、定价的主要依据。
现预算定额中规定的消耗量和有关施工措施性费用是按社会平均水平编制的，以此为依据形成的工程造价基本上也属于社会平均价格。
这种平均价格可作为市场竞争的参考价格，但不能反映参与竞争企业的实际消耗和技术受理水平，在一定程度上限制了企业的公平竞争。
20世纪90年代国家提出了“控制量、指导价、竞争费”的改革措施，将工程预算定额中的人工、材料、机械消耗量和相应的量价分离，国家控制量以保证质量，价格逐步走向市场化，这一措施走出了向传统工程预算定额改革的第一步。
但是，这种做法难以改变工程预算定额中国家指令性内容较多的状况，难以满足招投标竞争定价和经评审的合理低价中标的要求。
因为，国家定额的控制量是社会平均消耗量，不能反映企业的实际消耗量，不能全面体现企业的技术装备水平、受管理水平和劳动生产率，不能体现公平竞争的原则，社会平均水平不能代表社会先进水平，改变以往的工程预算定额得计价模式，适应招投标的需要，推行工程量清单计价办法是十分需要的。
2020年一级造价师安装基础班讲义(第一章)
第一章安装工程材料一、大纲要求（一）建设工程材料的分类、性能和用途；（二）安装工程常用材料的种类、性能和用途；（三）常用管件和附件的种类、性能和适用范围；（四）常用电气、有线通讯材料及器材的种类、性能和用途。
二、考情分析近年单选10题，多选5题，分值17.5分。
第一节建设工程材料考情分析：近年单选3～5，多选1～2题。
一般将工程材料按化学成分划分为金属材料、非金属材料和复合材料三大类。
表1.1.1 常用的工程材料分类一、金属材料工业上把金属及其合金分为黑色金属材料和有色金属材料两大部分。
（一）黑色金属黑色金属材料一般是指铁和以铁为基的合金，即钢铁材料。
钢中主要化学元素为铁，另外还含有少量的碳、硅、锰、硫、磷、氧和氮等。
根据使用性能和工艺性能的需要，在其生产过程中适量添加的合金元素，常见有铬、镍、锰和钛等。
含碳量小于2.11%铁合金称为钢，大于2.11%的称为生铁。
钢中碳的含量对钢的性质有决定性影响，含碳量低的钢材强度较低，但塑性大，延伸率和冲击韧性高，质地较软，易于冷加工、切削和焊接；含碳量高的钢材强度高（当含碳量超过1.00%时，钢材强度开始下降）、塑性小、硬度大、脆性大且不易加工。
总结：C含量↑→强度↑→塑性与韧性↓（脆性↑）→硬度↑耐磨性↑→加工性能与焊接性能↓硫、磷为钢材中有害元素，含量较多就会严重影响钢材的塑性和韧性，磷使钢材显著产生冷脆性，硫则使钢材产生热脆性。
硅、锰等为有益元素，它们能使钢材强度、硬度提高，而塑性、韧性不显著降低。
钢材的力学性能（如抗拉强度、屈服强度、伸长率、冲击韧度和硬度等）取决于钢材的成分和金相组织。
钢材的成分一定时，其金相组织主要取决于钢材的热处理，如退火、正火、淬火加回火等，其中淬火加回火的影响最大。
【例题】钢中含有碳、硅、锰、硫、磷等元素，对钢材性能影响正确的为（）。
A.当含碳量超过1%时，钢材强度下降，塑性大、硬度小、易加工B.硫、磷含量较高时，会使钢材产生热脆和冷脆性，但对其塑性、韧性影响不大C.硅、锰能够在不显著降低塑性、韧性的情况下，提高钢材的强度和硬度D.锰能够提高钢材的强度和硬度，而硅则会使钢材塑性、韧性显著降低『正确答案』C『答案解析』本题考查的是黑色金属。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

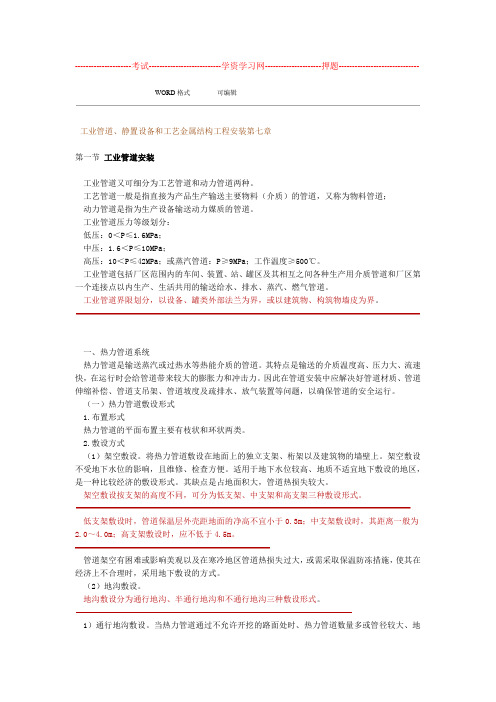

考试学资学习网押题WORD格式可编辑工业管道、静置设备和工艺金属结构工程安装第七章第一节工业管道安装工业管道又可细分为工艺管道和动力管道两种。
工艺管道一般是指直接为产品生产输送主要物料（介质）的管道，又称为物料管道；动力管道是指为生产设备输送动力媒质的管道。
工业管道压力等级划分：低压：O v P< 1.6MPa ；中压：1.6 v P< 10MPa高压：10 v P< 42MPa或蒸汽管道：P> 9MPa工作温度》500 C。
工业管道包括厂区范围内的车间、装置、站、罐区及其相互之间各种生产用介质管道和厂区第一个连接点以内生产、生活共用的输送给水、排水、蒸汽、燃气管道。
工业管道界限划分，以设备、罐类外部法兰为界，或以建筑物、构筑物墙皮为界。
一、热力管道系统热力管道是输送蒸汽或过热水等热能介质的管道。
其特点是输送的介质温度高、压力大、流速快，在运行时会给管道带来较大的膨胀力和冲击力。
因此在管道安装中应解决好管道材质、管道伸缩补偿、管道支吊架、管道坡度及疏排水、放气装置等问题，以确保管道的安全运行。
（一）热力管道敷设形式1.布置形式热力管道的平面布置主要有枝状和环状两类。
2.敷设方式（1）架空敷设。
将热力管道敷设在地面上的独立支架、桁架以及建筑物的墙壁上。
架空敷设不受地下水位的影响，且维修、检查方便。
适用于地下水位较高、地质不适宜地下敷设的地区，是一种比较经济的敷设形式。
其缺点是占地面积大，管道热损失较大。
架空敷设按支架的高度不同，可分为低支架、中支架和高支架三种敷设形式。
低支架敷设时，管道保温层外壳距地面的净高不宜小于0.3m ;中支架敷设时，其距离一般为2.0〜4.0m;高支架敷设时，应不低于 4.5m。
管道架空有困难或影响美观以及在寒冷地区管道热损失过大，或需采取保温防冻措施，使其在经济上不合理时，采用地下敷设的方式。
（2）地沟敷设。
地沟敷设分为通行地沟、半通行地沟和不通行地沟三种敷设形式。
1）通行地沟敷设。
当热力管道通过不允许开挖的路面处时、热力管道数量多或管径较大、地沟内任一侧管道垂直排列宽度超过 1.5m时，采用通行地沟敷设。
通行地沟净高不应低于 1.8m ,通道宽度不应小于0.7m。
2)半通行地沟敷设。
当热力管道通过的地面不允许开挖且采用架空敷设不合理时，或管道数量较多、采用不通行地沟管道单排水平布置的沟宽受到限制时，可采用半通行地沟敷设。
半通行地沟一般净高为 1.2 ~ 1.4m，通道净宽为0.5 ~ 0.6m，长度超过60m应设检修岀入口。
3)不通行地沟敷设。
管道数量少、管径较小、距离较短，以及维修工作量不大时，宜采用不通行地沟敷设。
不通行地沟内管道一般采用单排水平敷设。
地沟内管道敷设时，管道保温层外壳与沟壁的净距宜为200~ 150mm与沟底的净距宜为100〜200mm与沟顶的净距：不通行地沟为50〜100mm半通行和通行地沟为200〜300mm地沟内管道之间的净距应有利于安装和维修。
专业知识整理分享WORD格式可编辑如地沟内热力管道的分支处装有阀门、仪表、疏排水装置、除污器等附件时，应设置检查井或人孔。
在热力管沟内严禁敷设易燃易爆、易挥发、有毒、腐蚀性的液体或气体管道。
如必须穿越地沟，应加装防护套管。
(3)直接埋地敷设。
热力管道在土壤腐蚀性小、地下水位低(低于管道保温层底部0.5m以上)、土壤具有良好渗水性以及不受腐蚀性液体侵入的地区，可采用直接埋地敷设。
直接埋地敷设要求管道保温结构具有低的导热系数、高的耐压强度和良好的防火性能。
管子与保温材料之间应尽量留有空气间层，以利管道的自由胀缩。
在补偿器和自然转弯处应设不通行地沟，沟的两端宜设置导向支架，保证其自由位移。
在阀门等易损部件处，应设置检查井。
(二)热力管道的安装1.管道安装(1)热力管道应设有坡度。
汽水同向流动的蒸汽管道坡度一般为0.003，汽水逆向流动时坡度二不得小于0.005。
热水管道应有不小于0.002的坡度，坡向放水装置。
(2)蒸汽支管应从主管上方或侧面接岀，热水管应从主管下部或侧面接岀。
不同压力的疏水管不能接人同一管道内。
(3)水平管道变径时应采用偏心异径管连接。
当输送介质为蒸汽时，取管底平，以利排水；输_________________________________________________ 送介质为热水时，取管顶平，以利排气。
(4)蒸汽管道一般敷设在其前进方向的右边，凝结水管道在左边。
热水管道敷设在右侧，而回水管在左侧。
(5)管道穿墙或楼板应设置套管。
(6)直接埋地管道穿越铁路、公路时交角不小于45°，管顶距铁路轨面不小于 1.2m，距道路路面不小于0.7m，并应加设套管，套管伸岀铁路路基和道路边缘不应小于1m(7)减压阀应垂直安装在水平管道上，安装完毕后应根据使用压力调试。
减压阀组一般设在离地面1.2m处，如设在离地面3m左右处时，应设置永久性操作平台。
(8)管道安装完毕后，按设计或规范要求进行试压、冲洗。
2.补偿器安装补偿器有不同类型，见第一章第三节。
(1)拼装方形补偿器应在平地上进行，四个弯头应在同一平面内，平面歪扭偏差不得大于3mm/m全长不得大于10mm补偿器悬臂的长度偏差不应大于士10mm(2)方形补偿器安装时需预拉伸。
对于输送介质温度低于250 C的管道，拉伸量为计算伸长量的50%输送介质温度为250〜400 C时，拉伸量为计算伸长量的70%。
实际拉伸量与规定的偏差应不大于士10mm(3)水平安装的方形补偿器应与管道保持同一坡度，垂直臂应呈水平。
垂直安装时，应有排水、疏水装置。
(4)方形补偿器两侧的第一个支架宜设置在距补偿器弯头起弯点0.5〜1.0m处，支架为滑动支架。
导向支架只宜设在离弯头40D N以外处。
(5)填料式补偿器活动侧管道的支架应为导向支架，使管道不致偏离中心线，并保证能自由伸缩。
单向填料式补偿器应装在固定支架附近，外壳一端连接固定支架处管道，内套管一端连接热膨_ 胀管道。
双向填料式补偿器安装在固定支架中间，补偿器外壳应固定。
二、压缩空气管道系统自然界的空气经空气压缩机压缩后称为压缩空气。
压缩空气是一种重要的动力源。
压缩空气可供驱动各种风动机械、工具，如风钻、风动砂轮机、空气锤、喷砂、输送粉状物料；控制仪表及自动化装置；科研实验、产品及零部件的气密性试验；专业知识整理分享WORD格式可编辑空气分离生产氧、氮、氩气及其他稀有气体等。
(一)压缩空气站的组成1 .压缩空气站工艺生产流程压缩空气的生产流程主要包括空气的过滤、空气的压缩、压缩空气的冷却及油和水分的排除、压缩空气的储存与输送等。
2.压缩空气站设备(1)空气压缩机。
在一般的压缩空气站中，最广泛采用的是活塞式空气压缩机。
在大型压缩空气站中，较多采用离心式或轴流式空气压缩机。
见第五章第一节。
(2)空气过滤器。
(3)后冷却器。
(4)储气罐。
(5)油水分离器。
(6)空气干燥器。
3.压缩空气站管路系统压缩空气站的管路系统为：空气管路、冷却水管路、油水吹除管路、负荷调节管路以及放散管路等。
(二)车间压缩空气管路的敷设车间压缩空气管路分总管、干管和支、立管。
总管是指由入口装置至车间各工段或工部的输气管线；干管是指车间内各工段或工部的输气管线，如车间较小不分工段或工部，则没有总管与干管之分，统称干管；支、立管是指从干管接向用气设备或工具的管路。
车间压缩空气管路可采用架空敷设、地沟敷设、埋地敷设或架空、埋地相结合的敷设方式。
为便于管理与维修，应以沿墙或柱子架空敷设为主，架空敷设高度以不妨碍交通为原则，但一般不小于2.5m，并尽量减少对采光的影响。
(三)压缩空气管道的安装(1)压缩空气管道一般选用低压流体输送用焊接钢管、低压流体输送用镀锌钢管及无缝钢管，或根据设计要求选用。
公称通径小于50mm也可采用螺纹连接，以白漆麻丝或聚四氟乙烯生料带作填料；公称通径大于50mm宜采用焊接方式连接。
(2)管路弯头应尽量采用煨弯，其弯曲半径一般为4D,不应小于3D。
(3)从总管或干管上引岀支管时，必须从总管或干管的顶部引岀，接至离地面1.2〜1.5m处，并装一个分气筒，分气筒上装有软管接头。
(4)管道应按气流方向设置不小于0.002的坡度，干管的终点应设置集水器。
(5)压缩空气管道安装完毕后，应进行强度和严密性试验，试验介质一般为水。
当工作压力P v0.5MPa时，试验压力P=1.5p，但P< 0.2MPa;当工作压力P> 0.5MPa时，试验压力P=1.25P，SSS 但P< P+0.3MPa。
管路在试验压力下保持20min做外观检查，然后降至工作压力进行严密性试验，S无渗漏即为合格。
(6)强度及严密性试验合格后进行气密性试验，试验介质为压缩空气或无油压缩空气。
气密性试验压力为1.05P。
实验时压力应缓慢上升，达到下述压力时进行外观检查：P v 0.2MPa、s P> 0.2MPa〜0.3 P、0.6P。
当无异常情况时，方可继续升高压力。
达到试验压力后稳压24h，记录SSS试验开始与终了时的压力与温度，计算其每小时渗漏率：渗漏率标准为△P< 1%/h，在此标准内即认为管路气密性试验合格。
三、夹套管道系统__________________________(一)夹套管的组成夹套管在石油化工、化纤等装置中应用较为广泛，它由内管(主管)和外管组成。
一般工作压专业知识整理分享WORD格式可编辑力小于或等于25MPa工作温度20〜350C，材质采用碳钢或不锈钢，内管输送的介质为工艺物料，_____________________________________ 外管的介质为蒸汽、热水、冷媒或联苯热载体等。
I -------- 11.夹套管型式夹套管的型式有内管焊缝隐蔽型与外露型两类。
内管焊缝隐蔽型的内管焊缝均被外管所包覆，而内管焊缝外露型则将内管的焊缝暴露在外。
般工艺夹套管多采用内管焊缝外露型。
2.夹套管分类夹套管按内管、外管进行分类。
夹套管的类别不同，其制作、安装要求也不同。
(二)夹套管制作夹套管的加工，应符合设计文件的规定。
一般夹套管的制作程序如下：1.管子、管道附件，阀门及弹簧支吊架检验2.内管预制3.定位板设置(1)定位板尺寸。
为了保证内、外管的夹套间隙均匀，应在内管外壁上焊以相同材质的定位板。
定位板与外管内壁的间隙宜大于等于 1.5mm。
（2）定位板的安装。
应不影响介质的流动和不妨碍内管与外管的胀缩。
4.外管预制（三）夹套管安装（1）夹套管安装应在有关设备、支吊架就位、固定、找平后进行，且夹套管应先于邻近有关管道的安装。
（2）夹套管穿墙、平台或楼板，应装设套管和挡水环。
（3）夹套管上安装的阀门、仪表等已进行强度和密封试验，调试合格。
（4）夹套管的内管管件应使用无缝或压制对接管件，外管可采用压制剖切件。
