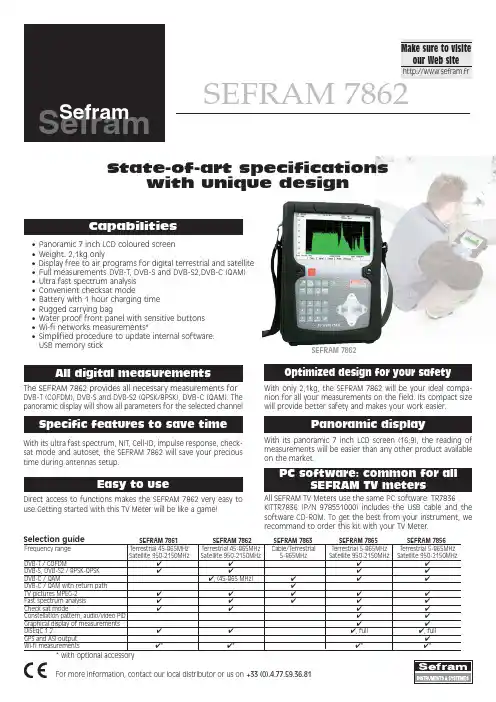

SEFRAM 7862SeframState-of-art specificationswith unique designWith its ultra fast spectrum, NIT, Cell-ID, impulse response, check-sat mode and autoset, the SEFRAM 7862 will save your precious time during antennas setup.With only 2,1kg, the SEFRAM 7862 will be your ideal compa-nion for all your measurements on the field. Its compact size will provide better safety and makes your work easier.With its panoramic 7 inch LCD screen (16:9), the reading of measurements will be easier than any other product available on the market.Panoramic displayAll SEFRAM TV Meters use the same PC software: TR7836KI TTR7836 (P/N 978551000) includes the USB cable and the software CD-ROM. To get the best from your instrument, we recommand to order this kit with your TV Meter.SEFRAM TV metersThe SEFRAM 7862 provides all necessary measurements for DVB-T (COFDM), DVB-S and DVB-S2 (QPSK/8PSK),DVB-C (QAM). The panoramic display will show all parameters for the selected channelDirect access to functions makes the SEFRAM 7862 very easy to use.Getting started with this TV Meter will be like a game!•Panoramic 7 inch LCD coloured screen •Weight: 2,1kg only•Display free to air programs for digital terrestrial and satellite •Full measurements DVB-T, DVB-S and DVB-S2,DVB-C (QAM)•Ultra fast spectrum analysis •Convenient checksat mode•Battery with 1 hour charging time •Rugged carrying bag•Water proof front panel with sensitive buttons •Wi-fi networks measurements*•Simplified procedure to update internal software: USB memory stickSEFRAM 7862For more information, contact our local distributor or us on +33 (0).4.77.59.36.81SEFRAM 7861SEFRAM 7862SEFRAM 7863SEFRAM 7865SEFRAM 7856Frequency rangeTerrestrial 45-865MHz Terrestrial 45-865MHz Cable/Terrestrial Terrestrial 5-865MHz Terrestrial 5-865MHz Satellite 950-2150MHzSatellite 950-2150MHz5-865MHzSatellite 950-2150MHzSatellite 950-2150MHzDVB-T / COFDM✔✔✔✔DVB-S, DVB-S2 / 8PSK-QPSK ✔✔✔✔DVB-C / QAM✔, (45-865 MHz)✔✔✔DVB-C / QAM with return path ✔TV pictures MPEG-2✔✔✔✔✔Fast spectrum analysis ✔✔✔✔✔Check sat mode✔✔✔✔Constellation pattern, audio/video PID ✔✔Graphical display of measurements ✔✔DiSEqC 1.2✔✔✔, full ✔, full GPS and ASI output ✔Wi-fi measurements✔*✔*✔*✔*Selection guide* with optional accessorySEFRAM TV Metersare designedand manufacturedin our plantof Saint-Etienne(France)SEFRAM 7862Panoramic TV Meter.SeframOptional accessories :Pouch for accessories: P/N 978656500Wi-fi adaptor: P/N 978651000Kit TR7836: USB cable + TR7836 software (CD-ROM) for Windows ®Car cigarette lighter power supply (P/N 978361000)F/BNC adaptor: P/N 213200002 - BNC / TV adaptor: P/N 213200010TR7836 software is commun for all SEFRAM TV MetersSpecifications subject to change without notice- - FT7862 A0032, rue Edouard Martel • BP 5542100 - St Etienne cedex - France+33 (0).4.77.59.01.01Fax. +33 (0).4.77.57.23.23Web:www.sefram.fr•e-mail:***************(*) the display of digital programs (encrypted) is possible if user has a valid user card and if the encryption type supported by the TV Meter - Please check with our sales department when ordering Supplied with :main adaptor (90-245V), a rugged carrying pouch, F/BNC adaptor, a user manual。
天线姿态测量仪目录1技术应用背景 (3)1.1 天线工参的重要性 (3)1.1.1 天线挂高 (3)1.1.2 天线俯仰角 (4)1.1.3 天线方位角 (5)1.1.4 天线位置 (5)1.2 传统方式的弊端 (6)2 功能及特色 (7)2.1 简便快捷的一键测量方式 (7)2.2 避免环境及人为的干扰 (7)2.3 数据安全性 (7)2.4 天线姿态测量仪配合数据管理平台使用 (8)2.5 安全性 (8)3 EC-8010-01系列产品 (8)3.1 产品介绍 (8)3.2 产品功能 (8)3.2.1 天线工参测量精确 (8)3.2.2 测量作业任务功能设置灵活 (8)3.2.3 数据远程无线上传 (8)3.2.4 可对测量数据的信息进行存储 (8)3.2.5外型结构符合现场使用 (9)3.2.6 OTA配置管理 (9)3.2.7 测量结果本地管理 (9)3.2.8 显示、播报测量结果 (9)3.3 产品特色 (9)3.3.1 精确性 (10)3.3.2 高效性 (10)3.3.3 交互性强 (10)3.3.4 高安全性 (10)3.3.5 人体工程学设计 (10)3.4 扩展系统 (10)alignment tool）。
它是通信基站建设、维护与优化等生产作业中测量天线工参（方位角、俯仰角、横滚角、挂高、位置等）数据的重要仪器设备，也是一种集成了物联网技术与MEMS技术的应用型高精密仪表。
1技术应用背景1.1 天线工参的重要性(天线工参数据对网络覆盖的重要性)基站天线的工参主要有高度、俯仰角、方位角和位置等，这些参数对基站的电磁覆盖有决定性的影响。
所以，天线参数的正确性在网络规划和网络优化中具有重要的意义。
1.1.1 天线挂高天线高度直接与基站的覆盖范围有关。
其影响主要有以下几个方面：（1）话务不均衡基站天线过高，会使该基站的覆盖范围过大，从而造成该基站的话务量很大，而与之相邻的基站由于覆盖较小且被基站覆盖，话务量较小，不能发挥应有作用，导致话务不均衡。

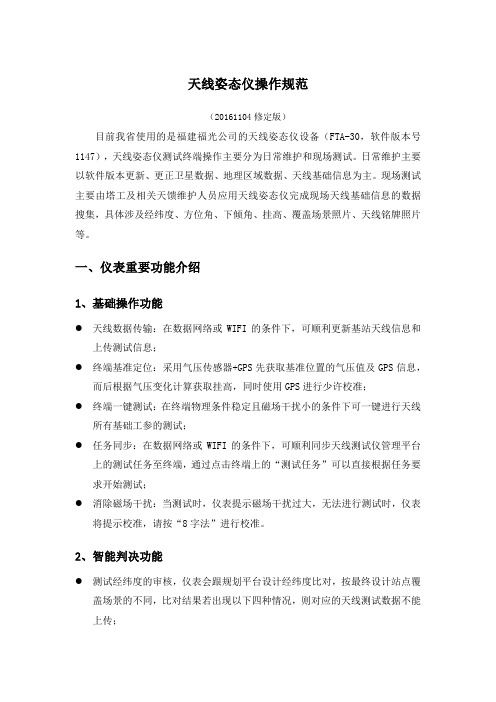

天线姿态仪操作规范（20161104修定版）目前我省使用的是福建福光公司的天线姿态仪设备（FTA-30，软件版本号1147），天线姿态仪测试终端操作主要分为日常维护和现场测试。
日常维护主要以软件版本更新、更正卫星数据、地理区域数据、天线基础信息为主。
现场测试主要由塔工及相关天馈维护人员应用天线姿态仪完成现场天线基础信息的数据搜集，具体涉及经纬度、方位角、下倾角、挂高、覆盖场景照片、天线铭牌照片等。
一、仪表重要功能介绍1、基础操作功能●天线数据传输：在数据网络或WIFI的条件下，可顺利更新基站天线信息和上传测试信息；●终端基准定位：采用气压传感器+GPS先获取基准位置的气压值及GPS信息，而后根据气压变化计算获取挂高，同时使用GPS进行少许校准；●终端一键测试：在终端物理条件稳定且磁场干扰小的条件下可一键进行天线所有基础工参的测试；●任务同步：在数据网络或WIFI的条件下，可顺利同步天线测试仪管理平台上的测试任务至终端，通过点击终端上的“测试任务”可以直接根据任务要求开始测试；●消除磁场干扰：当测试时，仪表提示磁场干扰过大，无法进行测试时，仪表将提示校准，请按“8字法”进行校准。
2、智能判决功能●测试经纬度的审核，仪表会跟规划平台设计经纬度比对，按最终设计站点覆盖场景的不同，比对结果若出现以下四种情况，则对应的天线测试数据不能上传；覆盖场景为“主城区”的天线，测试经纬度与设计相差大于60米； 覆盖场景为“一般城区、县城”的天线，测试经纬度与设计相差大于100米； 覆盖场景为“乡镇、农村”的天线，测试经纬度与设计相差大于200米； 覆盖场景或覆盖类型为“室内”的天线，测试经纬度与设计相差大于100米； ● 测试方位角、俯仰角、挂高的审核，仪表会跟规划平台设计数据比对，比对结果若出现以下三种情况，则对应的天线测试数据也不能上传；测试方位角与设计相差大于15度；测试俯仰角与设计相差大于2度；测试挂高与设计相差大于5米；● 测试俯仰角≤0度或≥20度、挂高≤2米或≥60米，则对应的天线测试数据也不能上传；● 仪表大量拍照功能，用于现场测试操作时拍取天线覆盖场景和天线本身铭牌的照片；● 天线姿态仪版本号判决机制，目前仪表最新的版本号为1147，只有更新至此版本，才能进行正常的测试上传。
阐述天线阵面三位姿态测量方法引言某机载通信天线在飞机上安装之前，要在试验室内完成收发天线定向试验测量。
定向测量在摇摆台上进行，天线阵面可360度旋转，角速度为每秒7度到8度，俯仰变化范围为-20度到90度，测量精度为0.2°，测量接收与发射天线阵面运动过程中的姿态变化，确定两个天线的定向误差大小。
要完成此工作，需要构建一套基于立体视觉的天线阵面姿态测量系统。
该系统利用高清摄像机两两组成一组进行交汇，测量视角进行360度全覆盖，实时获取天线阵面的姿态图像，完成天线阵面的姿态测量。
1、测量原理如图1所示为测量系统示意图，该测量系统主要由高清摄像机、GPS时码系统、高清视频图像采集分系统、数据处理分系统组成。
高清摄像机两两一组交汇对天线阵面进行拍摄，采用摄像机标定、空间三维坐标求取、姿态参数求解等关键技术，实现对天线阵面姿态的测量，得到天线面的三维姿态信息。
图1 测量系统示意图1.1摄像机标定在立体视觉系统进行测量中，首先要对摄像机标定，建立测量坐标系基准[1-2]。
在不考虑畸变的情况下，摄像机成像模型一般采用小孔成像模型，也稱为线性模型。
在小孔成像模型中，某空间点P 在摄像机坐标系中的坐标与其在CCD 像平面的像素坐标的关系如图2所示：图2 摄像机投影变换模型由图2所示的三角关系可知，空间中任何一点P与像平面上的投影位置p 之间的变换关系：考虑到刚体的情况，则从客观世界坐标到摄像机坐标的变换可用齐次坐标表示为：由摄像机成像原理，像平面坐标到计算机帧存坐标的坐标变换为：因此从客观世界坐标到计算机帧存坐标的变换将公式：其中为图像主点的像素坐标，矩阵完全由决定，由于其只与摄像机内部结构有关，我们称这些参数为摄像机内部参数；完全由摄像机相对于世界坐标系的方位决定，称为摄像机外部参数。
矩阵M为世界坐标到图像坐标的投影变换矩阵。
摄像机的光学系统由透镜组成，一般会存在畸变。
在畸变中又以径向畸变为主。
畸变分为桶状畸变和枕状畸变，无论是哪种畸变，畸变后的像点总是在主点和理想图像点的连线上。
湖北移动天线信息测试仪使用说明一、准备工作在第一次设备调试前需要准备以下设备和工具：需提前准备的设备或工具数量（是否必选）天线姿态仪1部（必选）SIM卡1张（必选，SIM卡为小卡且已开通数据业务）六角螺丝刀1把（必选）SIM卡取卡针1个（必选）二、设备安装与调试2.1 设备安装（1）首先将准备好的SIM卡安装在姿态仪相应的卡槽中（备注：SIM卡为小卡且已开通数据业务）。
图1 – SIM卡安装过程2.2 设备调试在确认SIM卡已经正确安装的前提下，下面进入第二步设备初始化设置与调试：（1）通过输入初始密码进入“天线信息测试仪”主界面，初始密码为：12345。
（2）在主界面进行初始化设置，具体要求如下：设置选项设置值控制中心短信平台号码设置不用填写，默认值控制中心IP设置120.202.255.78:18080 中心传输方式优先级设置数据GPS 开启WI-FI 外出测试关闭，回传数据时如需用到WIFI建议开启检测新版本不用设置三、上站测试3.1 获取地面基准值在每次上站或上塔使用姿态仪测试数据之前首先必须在基站或铁塔下方的水平位置获取地面基准值，步骤和要求如下：（1）选取基站或铁塔下方的水平地面，将姿态仪放置于空旷处；（2）在主界面中进入“地面基准”，设备会进入搜星过程；（3）如果搜星成功，界面会显示“经纬度、海拔、时间”等关键信息，此时点击“保存”将信息保存至姿态仪；如果搜星不成功，有可能是当时所处环境有楼房树木遮挡或设备问题，此时应尽量选择空旷的场地搜星，如遇设备问题或卡机，将姿态仪重启，重启后无果则更换新设备。
3.2 基础数据采集每次上站采集数据前必须首先获取该站的地面基准值（具体方法参考 3.1章节），成功获取地面基准值后在姿态仪中对基站的基础数据进行采集，采集步骤及要求如下：（1）在主界面进入“巡检测试”子菜单；（2）进入子菜单后会显示“数据检测”，要下表要求正确规范填写需要采集数据的基站详细信息：图2 –填写基站基础数据（3）填写完成后点击“确定”进入天线数据检测界面。
目录一现场操作步骤 (3)二注意事项 (7)三附录（产品操作手册） (7)（一）、登录天线姿态测量仪系统 (8)（二）、测量准备 (8)（三）、一键测量天线 (10)（四）、详细操作指引 (11)（五）、测量数据照片的管理和上传 (14)（六）、系统设置界面说明 (15)一 现场操作步骤步骤１、点击登录开机点击登录，检查：请在使用前确保SIM 卡装入、流量开启、卫星达5颗（室外）并调整到一键测量。
点击登录按钮登录系统 系统主页的顶部状态栏可查看状态信息点击系统设置按钮 点击工作模式确定工作在“一键测量”模式步骤２、选择基站并拍照向右滑动选择基站滑钮 输入关键字查找基站并确定 点击 拍摄基站照片点击查看星颗数是否达到点击 强度是否安装了步骤３、设置塔底基准点击“设置塔底基准”按钮 点击“确定”设置基准 设置完成 步骤４、开始测量（上塔或楼顶平台）按下测量按键 此时竖直手持仪表不动，等震动提醒后再平移仪表到平线背面注意：①点击“开始测量”按钮，将仪表移动到距离天线左/右侧大约50公分的距离，弹出“正在获取磁北”界面，此时仪表保持竖直状态不动（仪表在获取磁北时手尽量不要晃动），待仪表震动后，进入测量画面。
②出现“测量参数界面”的画面，将仪表横移至天线背面，放正，机身对齐天线边缘，等待3秒，仪表震动后数据会自动保存。
③测量方位角时，请确认磁强度处于安全范围内（即磁百分比低于30%，磁条显示为绿色），否则，请按“返回键”重新开始测量。
第一次测量完毕后，进行第二次的反向测试。
过程出下图所示：获取磁北界面（保持竖值）测量参数界面（震动后再移）放置仪表到平线背面选择小区、填写相关参数查看黄色字体部份的数值和测量值是否偏差大，如果偏大需重新测量。
（重测要求：方位角偏差大于20度，下倾角偏差大于3度，高度偏差大于5米）。
步骤5、拍摄天线相关照片拍摄天线安装位置图拍摄小区覆盖图拍摄天线铭牌图步骤6、按步骤4和步骤5进行其它小区测量。

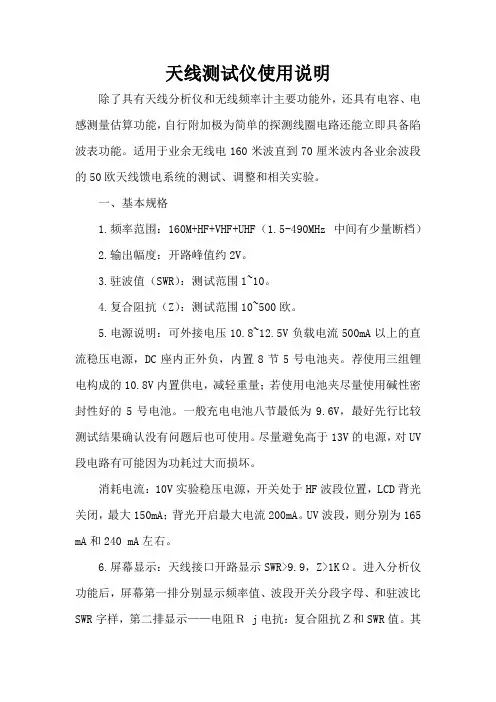

天线测试仪使用说明除了具有天线分析仪和无线频率计主要功能外，还具有电容、电感测量估算功能，自行附加极为简单的探测线圈电路还能立即具备陷波表功能。
适用于业余无线电160米波直到70厘米波内各业余波段的50欧天线馈电系统的测试、调整和相关实验。
一、基本规格1.频率范围：160M+HF+VHF+UHF（1.5-490MHz 中间有少量断档）2.输出幅度：开路峰值约2V。
3.驻波值（SWR）：测试范围1~10。
4.复合阻抗（Z）：测试范围10~500欧。
5.电源说明：可外接电压10.8~12.5V负载电流500mA以上的直流稳压电源，DC座内正外负，内置8节5号电池夹。
荐使用三组锂电构成的10.8V内置供电，减轻重量；若使用电池夹尽量使用碱性密封性好的5号电池。
一般充电电池八节最低为9.6V，最好先行比较测试结果确认没有问题后也可使用。
尽量避免高于13V的电源，对UV 段电路有可能因为功耗过大而损坏。
消耗电流：10V实验稳压电源，开关处于HF波段位置，LCD背光关闭，最大150mA；背光开启最大电流200mA。
UV波段，则分别为165 mA和240 mA左右。
6.屏幕显示：天线接口开路显示SWR>9.9，Z>1KΩ。
进入分析仪功能后，屏幕第一排分别显示频率值、波段开关分段字母、和驻波比SWR字样，第二排显示——电阻Ｒ j电抗：复合阻抗Ｚ和SWR值。
其余显示参考后面具体说明。
二、按键和菜单使用说明由电源开关PWR、上行键Up、下行键Down、UV波段和HF波段切换开关UV/HF、U波段和V波段切换开关U/V（本开关只在UV/HF按下后有效）共五个开关按键和一个频率选钮TUNE及其它们的组合完成各项测试功能。
以下配合菜单显示做进一步说明：三、开机功能选择说明PWR：单独按下此键开启分析仪电源，菜单显示设计者呼号和背光开启键提示，立即按U键半秒左右即开启背光，如果不按任何键，则延时1秒后自动进入频率计和天线分析仪功能选择菜单。
天线对准解决方案产品供应在50多个国家销售专为天线而设计的姿态感应芯片，包括AI引擎获得专利的天线对准测试探头（EAD Q42019），支持物联网，电池供电为什么要测量天线对准?因为它有助于无线运营商避免：•小区射频覆盖过度重叠，覆盖有间隙，射频干扰•微波性能下降•增加OPEX•减少流失率，QoS，QoE•现有RAN设备利用率低为什么进行天线姿态?现场验证射频规划(AlignmentInformation)规划的网络= 实际部署的网络改进网络部署控制：现场试用及结果:移动运营商在频谱竞拍上花费了数十亿$，需要快速的投资回报率：2016年，在几个2G / 3G站点上进行了天线校准（测量和校正）试验，：•GSM覆盖率提高10％•GSM语音流量增加5％•3G用户吞吐量提高20％在进行了传输（微波）试验后，客户注意到：•平均链路安装时间从4小时减少到仅1.5小时（包括天线安装和对准）•链路性能有几个dB的改进，吞吐量提升天线对准的意义对准之前对准之后正确的天线对准后，CDR 提高了对准之前对准之后覆盖也提升了传统工具•地磁指南针受到现场电磁场的影响需要做偏差/误差补偿磁北与真北可能会产生错误的天线对齐3Z RF Vision 手持式天线姿态测试仪如何工作:**双频提高准确度改进的多径rejection更快的卫星跟踪*Future Releases易于固定在天线上(微波或板式天线)带式夹具安装以用户为中心的设计理念•用橡胶保险杠保护•抗冲击显示器•阳光下可读显示屏•坚固耐用的USB端口内置摄像头便于在现场操作天线对准，并提供更多的环境参考信息3Z RF Vision天线对准示例Line-of-Sight Reports报告生成Formats PNG, CSV, PDF3Z RF Vision 手机远程操作附件包括:微波天线对准模式该工具将为您进行数学计算，并根据目标纬度/长度和高度计算方位角和倾斜度5G为未来做准备:•通过创建站点数据库使用天线对准和图像信息（看到天线所看到的）这对于未来的部署很有价值，比如5G。
下倾角一般指天线向下和水平面之间的角度.一个合适的下倾角能加强本覆盖区域的信号强度，同时也能减少小区之间的信号盲区或弱区，也不会导致小区与小区之间交叉覆盖、相邻的关系混乱，一个合理的下倾角是保证整个移动通信网络质量的基本保证，所以目前天线下倾角的调整是我们网络优化中的一个非常重要的事情。
一般的天线下倾角共分为机械下倾角跟电子下倾角，机械下倾角是通过人工来调整天线物理下倾来实现，电子下倾角就是通过电子仪器来调整天线的阵子来实现。
在这里我再明确一下，就是我们在施工过程中必须严格按照设计图纸来调整下倾角，机械下倾角和电子下倾角设计是多少度就应该是多少度，包括在我们在验收文档里面，下倾角是不允许有偏差的，就算相差一度也是不行的！根据我们目前的设备，我主要就讲解下京信天线和安德鲁天线的电调仪使用方式。
目前我们使用的安德鲁电调仪安德鲁的电调仪是没有自带显示屏的，所以我们需要用电脑联接电调仪再联接到天线来调整天线的电子下倾角，联接天线后，打开软件，点击面板上“Find Dcvices”按钮软件开始执行新的搜索任务，进度条显示搜索进程，界面下方状态栏显示伴随进程正在搜索的内容完成搜索后弹出对话框，检查已搜索出的设备，如果正确点击“YES”，反之点击“NO”。
经过搜索发现天线后，界面内会弹出一个对话框，显示目前发现驱动器的数量。
同时，软件界面内会显示出已搜索到的天线驱动器的基本信息，其数据显示结构。
进入编辑选择窗口。
在编辑窗口内填写所有的信息后，点击“Configure”，跳出对话框询问点击“YES”，再次跳出对话框点击’“OK”。
进入编辑选择窗口。
在编辑窗口内填写所有的信息后，点击“Activate”，跳出对话框询问是否激活，点击“OK”。
批量修改天线电倾角的操作点击选中需要配置的驱动器，在主界面下方找到并点击功能键“Move Sector”进入编辑修改窗口。
在编辑窗口下部“Antenna Included In Move”是在主界面中被选中的天线驱动器，“Additional compatible antennas”是系统发现的其他驱动器，此时可以将带有相同最大和最小电倾角的驱动器选中，并点击“Add”按钮添加到“Antenna Included In Move”之内。
