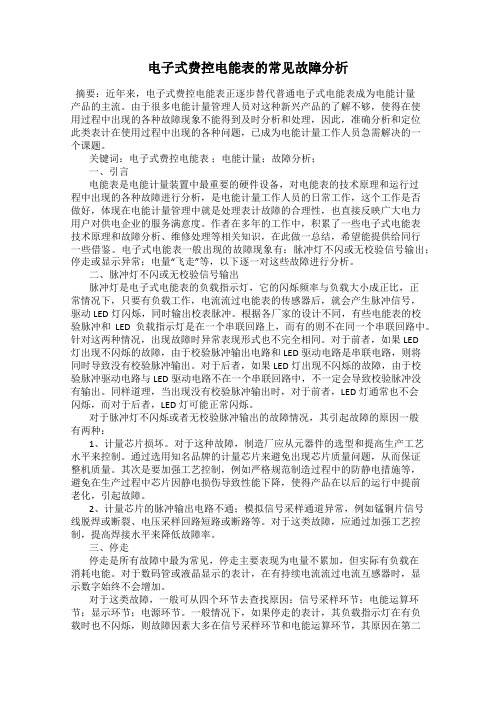

电子式费控电能表的常见故障分析摘要：近年来，电子式费控电能表正逐步替代普通电子式电能表成为电能计量产品的主流。
由于很多电能计量管理人员对这种新兴产品的了解不够，使得在使用过程中出现的各种故障现象不能得到及时分析和处理，因此，准确分析和定位此类表计在使用过程中出现的各种问题，已成为电能计量工作人员急需解决的一个课题。
关键词：电子式费控电能表；电能计量；故障分析；一、引言电能表是电能计量装置中最重要的硬件设备，对电能表的技术原理和运行过程中出现的各种故障进行分析，是电能计量工作人员的日常工作，这个工作是否做好，体现在电能计量管理中就是处理表计故障的合理性，也直接反映广大电力用户对供电企业的服务满意度。
作者在多年的工作中，积累了一些电子式电能表技术原理和故障分析、维修处理等相关知识，在此做一总结，希望能提供给同行一些借鉴。
电子式电能表一般出现的故障现象有：脉冲灯不闪或无校验信号输出；停走或显示异常；电量“飞走”等，以下逐一对这些故障进行分析。
二、脉冲灯不闪或无校验信号输出脉冲灯是电子式电能表的负载指示灯，它的闪烁频率与负载大小成正比，正常情况下，只要有负载工作，电流流过电能表的传感器后，就会产生脉冲信号，驱动LED灯闪烁，同时输出校表脉冲。
根据各厂家的设计不同，有些电能表的校验脉冲和LED负载指示灯是在一个串联回路上，而有的则不在同一个串联回路中。
针对这两种情况，出现故障时异常表现形式也不完全相同。
对于前者，如果LED灯出现不闪烁的故障，由于校验脉冲输出电路和LED驱动电路是串联电路，则将同时导致没有校验脉冲输出。
对于后者，如果LED灯出现不闪烁的故障，由于校验脉冲驱动电路与LED驱动电路不在一个串联回路中，不一定会导致校验脉冲没有输出。
同样道理，当出现没有校验脉冲输出时，对于前者，LED灯通常也不会闪烁，而对于后者，LED灯可能正常闪烁。
对于脉冲灯不闪烁或者无校验脉冲输出的故障情况，其引起故障的原因一般有两种：1、计量芯片损坏。
智能电能表常见故障分析及管理策略探究智能电能表是用于测量和记录电能消耗的一种智能设备，具有远程监控、自动抄表、异常报警等功能。
然而，由于其复杂的技术结构和长期运营所面临的环境变化等原因，智能电能表也可能存在各种故障问题。
针对这些问题，本文从常见故障分析及管理策略两个方面进行探究。
一、常见故障分析1、硬件故障：智能电能表中的硬件部件在长时间运行和作用下，可能出现各种硬件故障，如电路板受潮、元器件老化等问题。
此时，需要通过更换零部件或整个电能表等方式来解决。
3、电磁干扰：在电力应用环境中，智能电能表往往受到各种电磁波的干扰，从而导致信息收集与传输的错误。
在此场景下，建立完整的电磁屏蔽体系，可有效降低电磁干扰的频率和幅度，确保智能电能表的正常使用。
4、供电异常：在智能电能表使用过程中，供电电压不稳或供电短暂中断的情况下，设备通常会出现故障。
为此，需要建立完善的供电保障体系，以确保供电的连续性和稳定性，从而降低智能电能表故障的可能性。
二、管理策略探究1、全面监测：对于智能电能表的故障管理问题，首要的解决手段就是全面监测。
实施定时巡检和技术维护，发现异常情况后第一时间进行管理操作，可以尽早发现故障和隐患，从而缩短故障恢复的时间，降低维修成本。
2、优化设计：智能电能表在设计上，应该着重考虑到设备的经济性、稳定性和可靠性等方面，利用先进的技术手段来弥补传统电表的不足。
此外，应该要求制造商将关键性能指标固化到设计标准中，并在电能表出厂前开展测试验证。
3、合理运维：在智能电能表的运维过程中，应注重合理运用维修技术，例如定期更换易损件、建立故障库等一系列措施，从而提高设备的可靠性和运行效率。
4、安全管理：智能电能表因具有强大的数据处理、传输等功能，所以在信息安全方面也需要加强监管和管理。
建立完整的信息安全管理体系，加强安全监视和数据保护，才能确保智能电能表和数据的安全性和便捷性。
在智能电能表的管理过程中，需要结合实际情况，针对性地采取有针对性的管理策略。
电子式电能表故障黑屏的研究分析及解决方法摘要：在电力行业现代营销系统中，电能表计量承担着重要的作用，不仅是电能需求结算的重要依据，而且也是电力企业实现效益的有效途径。
但是电能表在运行使用过程中，也非常容易出现黑屏的现象。
文章通过对某供电公司变电站10 kV中性点非有效接地系统的电能计量进行分析，揭示了三相四线电子式电能表故障黑屏产生的原因，并且有针对性地提出了解决建议。
关键词：电子式电能表；故障黑屏；解决措施在电能数值的计量中，电子式电能表主要是利用自身的专用集成电路，对使用电能资源的用户消耗的电压、电流进行采样、处理、转换，形成一定的脉冲数据。
和传统的机械式的电能表和感应式的电能表相比较，通过电子数据计量的电子式电能表一般具有很好的优势，比如功能强、能耗小、体积小、精准度高、重量轻，而且对于改善手工抄表方式、提升工作效率和减少线路损耗等方面效果也非常明显，因而推广应用率特别高。
但是随着电子式电能表使用的不断增多，也非常容易出现一些故障问题，比如故障黑屏等，需要电力企业的经营管理者和技术人员深入研究，努力加以解决。
1 电子式电能表容易出现的故障近年来，电子式电能表使用越来越多，由于电子式电能表一般都是应用电子技术和计算机系统，受到运行环境、自身元件质量因素、遭受污染的影响，经常会出现一些故障问题，比较常见的比如计度器和出现故障、死机、黑屏、存储器损坏、电子元件老化等，或者有的电能表电源消耗数据计量不是太快就是太慢，导致出现误差超差的现象，特别是电子式电能表出现的故障黑屏问题，不仅影响了电网系统的安全、稳定运行，而且也影响用户对电力企业的信任度和满意度。
因此，为了确保电力行业健康协调发展，确保用户对电能资源的科学合理利用，就有必要研究分析电子式电能表故障黑屏的主要原因，并积极主动地采取有效措施加以解决。
2 电子式电能表故障黑屏的原因分析2.1 故障黑屏的原因分析①电源电压造成了黑屏现象。
电力系统运行的时候，如果电子式电能表接入的电压出现了很大的波动，也就是电网系统承担的电压因为荷载能力过大而发生了变化，就会容易影响电能表的科学计量，虽然变化一般都是瞬间发生的事情，但是也能够对电能表的电源系统进行冲击而导致出现故障黑屏的现象。

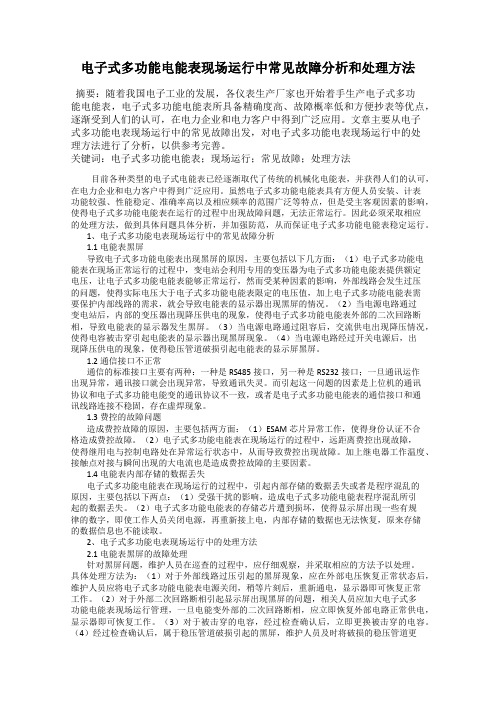

电子式多功能电能表现场运行中常见故障分析和处理方法摘要：随着我国电子工业的发展，各仪表生产厂家也开始着手生产电子式多功能电能表，电子式多功能电能表所具备精确度高、故障概率低和方便抄表等优点，逐渐受到人们的认可，在电力企业和电力客户中得到广泛应用。
文章主要从电子式多功能电表现场运行中的常见故障出发，对电子式多功能电表现场运行中的处理方法进行了分析，以供参考完善。
关键词：电子式多功能电能表；现场运行；常见故障；处理方法目前各种类型的电子式电能表已经逐渐取代了传统的机械化电能表，并获得人们的认可，在电力企业和电力客户中得到广泛应用。
虽然电子式多功能电能表具有方便人员安装、计表功能较强、性能稳定、准确率高以及相应频率的范围广泛等特点，但是受主客观因素的影响，使得电子式多功能电能表在运行的过程中出现故障问题，无法正常运行。
因此必须采取相应的处理方法，做到具体问题具体分析，并加强防范，从而保证电子式多功能电能表稳定运行。
1、电子式多功能电表现场运行中的常见故障分析1.1电能表黑屏导致电子式多功能电能表出现黑屏的原因，主要包括以下几方面：（1）电子式多功能电能表在现场正常运行的过程中，变电站会利用专用的变压器为电子式多功能电能表提供额定电压，让电子式多功能电能表能够正常运行，然而受某种因素的影响，外部线路会发生过压的问题，使得实际电压大于电子式多功能电能表限定的电压值，加上电子式多功能电能表需要保护内部线路的需求，就会导致电能表的显示器出现黑屏的情况。
（2）当电源电路通过变电站后，内部的变压器出现降压供电的现象，使得电子式多功能电能表外部的二次回路断相，导致电能表的显示器发生黑屏。
（3）当电源电路通过阻容后，交流供电出现降压情况，使得电容被击穿引起电能表的显示器出现黑屏现象。
（4）当电源电路经过开关电源后，出现降压供电的现象，使得稳压管道破损引起电能表的显示屏黑屏。
1.2通信接口不正常通信的标准接口主要有两种：一种是RS485接口，另一种是RS232接口；一旦通讯运作出现异常，通讯接口就会出现异常，导致通讯失灵。
智能电能表常见故障分析及管理策略探究随着智能电网建设的推进，智能电能表作为电能计量的重要设备，在我国的电力系统中得到了广泛应用。
智能电能表具有计量准确、功能强大、通信可靠等特点，但在实际运行中，由于各种原因，智能电能表也会出现各种故障。
针对智能电能表常见的故障，建立科学的管理策略对于保障电能计量的准确性和可靠性非常重要。
本文将从智能电能表常见故障的原因分析入手，探讨相应的管理策略，以期为智能电能表的运行维护提供一些有益的参考。
一、智能电能表常见故障分析1. 通信故障智能电能表通过通信技术与上位机进行数据的传输和交换，通信故障是智能电能表常见的故障之一。
通信故障通常表现为数据丢失、通信中断、通信不稳定等现象。
通信故障的原因可能是通信线路故障、通信模块故障、接口连接不良等。
2. 功率计量不准确功率计量不准确是智能电能表常见的故障之一，主要表现为功率因数计量不准确、有功功率计量不准确等。
这些故障可能是由于功率传感器损坏、测量电路故障、计量软件出现异常等原因引起的。
3. 负荷开关失灵负荷开关失灵是智能电能表常见的故障之一，负荷开关失灵会导致负荷控制失效，甚至造成线路过载、短路等严重后果。
负荷开关失灵的原因可能是开关元件损坏、控制回路故障等。
4. 内部存储器故障智能电能表内部存储器故障会导致数据丢失、数据错乱等问题，严重影响电能计量的准确性和可靠性。
内部存储器故障的原因可能是存储器芯片故障、存储器数据损坏等。
5. 其他故障除了上述几种常见的故障之外，智能电能表还可能出现其他故障，如显示故障、电源故障、温度传感器故障等。
二、智能电能表故障管理策略探究针对智能电能表常见的故障，制定科学的管理策略对于提高电能计量的准确性和可靠性非常重要。
下面从预防、检修、保养三个方面探讨智能电能表的故障管理策略。
1. 预防策略预防是智能电能表故障管理的首要任务。
预防故障的措施包括以下几个方面：（1）严格的设备选型：选择具有可靠性高、抗干扰能力强的智能电能表产品；（2）严格的安装验收：对智能电能表进行严格的安装验收，确保安装质量符合要求；（3）做好环境保护：智能电能表安装位置应远离电磁干扰源，避免在潮湿、高温、腐蚀性气体的环境中使用；（4）定期检查维护：定期对智能电能表进行检查和维护，发现问题及时处理，预防故障发生。
分析国产电子式电能表常见故障一般有以下几种：
(1)死机：死机一般指电能表通电后没有任何反应，因为单相静止式电能表的核心技术都采用逻辑电路，因此并不存在程序飞掉的问题，事实上所谓死机大多由于以下原因：①电流电压取样线虚焊或断开；②电压分压电阻断裂；③脉冲线碰到强电而损坏光耦；④ PCB 板上元件虚焊；⑤ 电能表元件烧毁。
(2)卡字：有时我们发现电能表的灯闪，但计度器不走，主要原因
是：①倒拨卡字：电子表一般采用脉冲计度器，而计度器和步进电机之采用齿轮啮合方式，所以禁止快速拨动转轮。
但由于计度器不能倒转，当校验走字过头后往往不得不倒拨，一般只允许拨最后一位齿轮 (不允许拨任何鼓轮)，否则容易出现卡字现象；②计度器的生产、设计有问题；③长期运行中老化或电能表密封不严，致使灰尘过多等。
⑶ 无脉冲输出：有时电能器计度正常，但无脉冲输出，可能原因有：①脉冲线脱焊、断线；②脉冲线碰到强电引起三极管损坏以及 PCB板线路烧断。
(4)当电压偏低时电能表计度器不进字，可能的原因有：①由于PCB 板虚焊、连焊造成所需供电电流偏大；②由于降压电容的质量问题，
造成容量减少而提供不出足够电流；③由于过电压致使降压电容击穿，造成容量减少而提供足够电流。
(5)误差大幅度超差：电能过快或过慢，可能有以下几个原因：① 由于锰铜连接片之间的焊接发生变化，导致电流采样值偏离，这一般都
是人为的；②电压调整回路的焊接出现虚焊、短路；③电子元件的晶振坏，出现时序混乱。
智能电能表计量故障分析及处理措施探讨随着能源消费的不断增长，智能电能表的安装也越来越普遍。
但是，由于日常使用和其他原因，智能电能表可能会发生各种各样的故障，如计量误差过大、显示屏故障、通讯故障等。
这些故障会导致电能计量的正确性和稳定性受到影响，甚至会导致电费的浪费和计量数据的错误。
本文从计量故障的主要原因、判断方法和处理措施等方面进行探讨。
一、智能电能表计量故障的主要原因1.质量问题。
智能电能表的生产质量不达标或者使用寿命到期会导致各种故障的发生。
2.环境问题。
智能电能表使用环境不良，如高温、潮湿、灰尘过多等都会对计量性能造成影响。
3.电源问题。
智能电能表电源供电不稳定或震动过大，会导致计量精度下降。
4.操作问题。
智能电能表的操作不当也会导致计量故障的发生，如误操作、安装位置错误等。
1.进行定期检测。
通过对智能电能表进行定期检测，发现故障并及时维修。
2.比较实测数据和标准数据。
通过对实测数据和标准数据进行比较，判断智能电能表计量的精度，若误差过大则说明智能电能表出现了故障。
3.观察计量仪器状态。
观察智能电能表的电源指示灯状态、显示屏是否正常、通讯是否畅通等等。
1.更换智能电能表。
出现故障后，可以通过更换智能电能表来解决问题。
3.更换电源。
如果故障是由于电源问题导致的，可以通过更换电源的方式来解决问题。
总之，为确保智能电能表计量的准确性和稳定性，需要定期检测智能电能表，发现故障及时维修或更换设备。
在日常维护中，要注意正确操作和规范使用，保证安装环境干燥、温度适宜，以确保智能电能表的长期稳定计量。
单相电子式电能表的电能计量误差分析与改进方法电能计量是现代电力系统中重要的环节，而单相电子式电能表作为电能计量的主要设备之一，在电力行业中扮演着重要的角色。
然而，由于各种因素的影响，单相电子式电能表在电能计量过程中可能存在误差。
本文将对单相电子式电能表的电能计量误差进行分析，并提出改进方法，以提高电能计量的准确性和可靠性。
首先，我们需要了解单相电子式电能表的工作原理。
单相电子式电能表主要由电流互感器、电压互感器、微处理器和显示装置等组成。
电流互感器和电压互感器用于测量电流和电压大小，然后微处理器根据测量结果进行电能计量，并将结果显示出来。
然而，在实际应用中，由于电源波形失真、传感器非线性、处理器算法等原因，单相电子式电能表的电能计量结果可能存在误差。
要分析电能计量误差的原因，首先需要考虑不同因素对电能计量的影响。
根据经验和实测数据，可以将单相电子式电能表的误差分为两类：系统误差和传感器误差。
系统误差是由电源波形失真、传感器非线性和处理器算法等造成的。
电源波形失真会影响电能计量的准确性，尤其当电源波形存在谐波时，电能计量误差可能会显著增加。
传感器的非线性也是系统误差的一个重要因素，当电能表的传感器存在非线性时，会导致电能计量结果与实际电能消耗不一致。
此外，处理器算法中的近似计算和舍入误差也会对电能计量结果产生一定的影响。
传感器误差是由电流互感器和电压互感器的准确度和线性度等因素引起的。
电流互感器和电压互感器的准确度指其输出信号与真实电流、电压之间的偏差程度。
线性度指传感器输出信号与输入信号之间的线性关系程度。
如果传感器的准确度和线性度不高，那么测量结果就会产生一定的误差。
因此，在改进单相电子式电能表的电能计量误差方面，可以从以下几个方面进行考虑：1. 电源波形的滤波与补偿：在设计单相电子式电能表时，可以加入合适的滤波电路来消除电源波形中的谐波分量。
此外，还可以通过电源电压的实时监测来对电源波形的失真进行补偿，以提高电能计量的准确性。

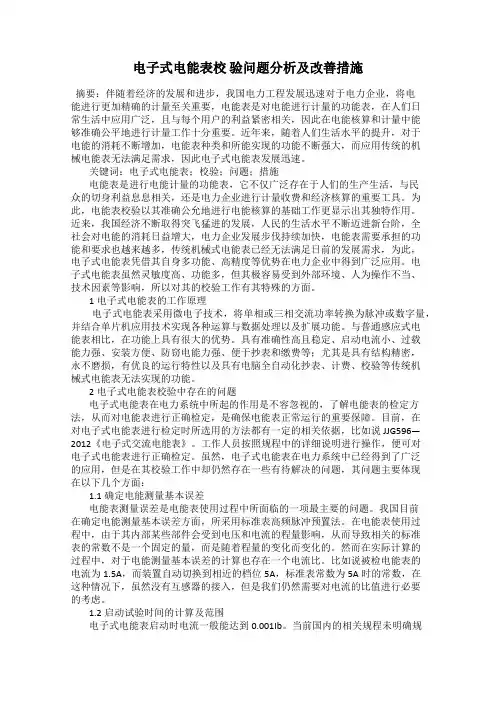

电子式电能表校验问题分析及改善措施摘要：伴随着经济的发展和进步，我国电力工程发展迅速对于电力企业，将电能进行更加精确的计量至关重要，电能表是对电能进行计量的功能表，在人们日常生活中应用广泛，且与每个用户的利益紧密相关，因此在电能核算和计量中能够准确公平地进行计量工作十分重要。
近年来，随着人们生活水平的提升，对于电能的消耗不断增加，电能表种类和所能实现的功能不断强大，而应用传统的机械电能表无法满足需求，因此电子式电能表发展迅速。
关键词：电子式电能表；校验；问题；措施电能表是进行电能计量的功能表，它不仅广泛存在于人们的生产生活，与民众的切身利益息息相关，还是电力企业进行计量收费和经济核算的重要工具。
为此，电能表校验以其准确公允地进行电能核算的基础工作更显示出其独特作用。
近来，我国经济不断取得突飞猛进的发展，人民的生活水平不断迈进新台阶，全社会对电能的消耗日益增大，电力企业发展步伐持续加快，电能表需要承担的功能和要求也越来越多，传统机械式电能表已经无法满足日前的发展需求，为此，电子式电能表凭借其自身多功能、高精度等优势在电力企业中得到广泛应用。
电子式电能表虽然灵敏度高、功能多，但其极容易受到外部环境、人为操作不当、技术因素等影响，所以对其的校验工作有其特殊的方面。
1电子式电能表的工作原理电子式电能表采用微电子技术，将单相或三相交流功率转换为脉冲或数字量，并结合单片机应用技术实现各种运算与数据处理以及扩展功能。
与普通感应式电能表相比，在功能上具有很大的优势。
具有准确性高且稳定、启动电流小、过载能力强、安装方便、防窃电能力强、便于抄表和缴费等；尤其是具有结构精密，永不磨损，有优良的运行特性以及具有电脑全自动化抄表、计费、校验等传统机械式电能表无法实现的功能。
2电子式电能表校验中存在的问题电子式电能表在电力系统中所起的作用是不容忽视的，了解电能表的检定方法，从而对电能表进行正确检定，是确保电能表正常运行的重要保障。
智能电能表常见故障分析及管理策略探究智能电能表是现代电力系统中不可缺少的一环，已经被广泛应用于电网中。
具有良好的计量性能、通信性能、自动化控制和数据处理等功能。
然而，智能电能表在长期使用过程中，也会出现一些故障。
本文将着重分析智能电能表常见故障的原因，并对如何有效管理这些故障提出一些建议。
1. 性能故障智能电能表的计量性能是其最主要的功能之一。
因此，任何与计量功能相关的故障都应引起足够的重视。
下列是一些可能会导致性能故障的几个原因：（1）失去校准：长期使用或外部冲击可能导致电能表失去校准，从而导致计量误差。
（2）测量负载问题：智能电能表需要测量负载，但是如果测量负载存在问题，就会导致计算能力受到影响。
（3）电源故障：电源故障可能会导致智能电能表失去能力，无法向上位机上传计量数据。
2. 通讯故障智能电能表作为智能电网的一部分，需要与上位机进行通信，以收集数据、更新系统状态等。
然而，由于各种原因，智能电能表的通信功能可能会出现故障：（1）网络问题：智能电能表需要在正确的网络环境下进行通信，因此，网络问题会直接影响通信能力。
（2）软件问题：由于软件设计或其他原因，智能电能表可能无法正常更新或传输数据。
（3）硬件故障：智能电能表的硬件设备可能会出现损坏或者老化，这将导致无法传输数据或者延迟传输数据。
3. 安全故障智能电能表直接与电网相连，所以，任何安全漏洞可能会导致危险的情况。
这里列出几个可能导致安全故障的原因：（1）未能防止直接连接：有些攻击者可能试图直接连接到智能电能表，然后进行攻击。
（2）软件漏洞：软件漏洞可能会让攻击者更容易地获得智能电能表系统的控制权。
（3）数据泄露：智能电能表可能会泄露敏感信息，如用户的个人信息，进而影响到用户的安全和隐私。
1. 定期的检查和维护为了避免性能故障和安全故障的发生，需要定期检查和维护智能电能表。
这些检查和维护应该包括以下内容：（1）校准：定期检查电能表的计量准确性，并根据需要进行校准。
