机械隔膜计量泵（自动加药装置）使用说明书使用前请仔细阅读本说明书，并妥善保管一、综述J xM-IJ XM-II二个系列机械隔膜泵是我厂设计开发的往复式化合物投加泵。
J XM-Ⅰ泵的输送流达500Lh，压力达1.2MPa，取决于泵型号)；J XM一Ⅰ泵的输送流量能力达1400L/h.压力达1MP(取决于泵型号)。
这两个系列泵的特点是机械驱动隔膜，隔膜取消四氟薄膜与橡胶、铁芯复合的结构型式，增大了隔膜行程，冲程调节机构集于可变偏心机构的工作原理，替代了传统的偏心凸轮的有效冲程调节设计形式。
这种设计显著地减小了压力和流量的脉动程度，使流量在10~100%的范围内，稳定性精度可控制在±2%。
1.2、泵的运行原理泵由两大部分组成：动端部分和液力端(泵头)部分。
泵的输出流量取决于传动端的冲程速度，隔膜(泵头)直径和隔膜冲程长度。
在泵运行或停止时，均可以通过凋节冲程调节手轮来改变冲程长度，传动机构根据可变偏心机构原理工作，即电机旋转驱动蜗轮副进行减速，由蜗轮减速部件驱动可变偏心曲轴旋转，可调式偏心曲轴通过连杆将往复式运动传递给隔膜，使隔膜产生挠曲变形。
通过改变连杆上的可变偏心曲轴的位置，就可调转冲程长度。
泵在吸入冲程时，隔膜开始向后运动，泵头内的压力立刻降低；当泵头压力低于吸液管路压力时，吸入口单向阀的阀球被向上“推开”，进口管路中的介质进入泵头腔室内。
当吸液冲程结束时，隔膜运动瞬时停止，泵头内的压力与吸液管路中的压力持平，吸入口单向阀球复位。
泵在排出冲程时隔膜开始向前运动，泵头内的压力立刻升高。
当泵头压力高于排出管路压力时，排出单向阀球被向上“推开”，泵头内的液体进人出液管路，当排出口冲程结束时，隔膜再一次瞬时停止运动。
泵头内的压力与排出管路的压力相同，排出口单向阀球复位，然后再开始下一个循环。
在吸人冲程中，泵头内的压力必须高于物料蒸汽压，如果液体压力低于其气化压力，就会发生气穴现象，影响泵的性能。
隔膜式计量泵使用说明书关于本产品说明书（以下简称“说明书”）◆说明书版权属边锋所有；◆说明书与实际产品有不一致的地方，边锋拥有最终解释权；◆说明书是本产品不可分割的一部份，请妥善保管；如果您对说明书的任何内容存在不明或异议，请在购买设备七日内向本公司提出书面异议，否则视为您已经同意、理解并接受说明书的全部内容。
设备使用过程当中，如果您遇到技术问题，欢迎致电：！ 特 别 提 醒用户使用手册 隔膜式计量泵分册1、计量泵使用前请加220#蜗轮蜗杆油或50#齿轮油至油标。
2、计量泵电机接线一定要按照电机铭牌的电压接线（380V或220V）2、计量泵开机之前一定要确保出口管路通畅（阀门全开）。
3、不锈钢管路接头焊接时，切不可把焊渣或杂物掉入管路或阀体内（从而会造成计量泵不出水、压力变小或流量变小）计量泵要停止工作时先关闭计量泵，再关闭出口阀门。
4、出口管路压力一定要高于进口管路压力，如果低于进口压力，一定要加装背压阀，防止产生虹吸。
5、出口管路口径一定要大于或等于，相应计量泵的标配口径。
计量泵标准按装图（供参考）目录一、概述.................................................................................（5）二、结构原理和特性 (5)2.1泵的结构 (5)2.2工作原理 (5)2.3流量调节特性 (6)三、技术数据 (6)3.1参数 (6)3.2流量调节曲线特性图 (6)四、泵的使用 (6)5.1泵运转前的检查及其准备工作 (6)5.2启动 (6)5.3带负荷运转 (6)5.4停机…………………………………………………………………（7）五、泵的维护保养 (7)6.1泵的日常维护 (7)6.2维修保养解拆及装配顺序 (7)六、安装 (8)4.1泵的安装 (8)4.2管路安装 (8)4.3特殊液体对管路通量增加 (9)4.4安装规范(按装图) (9)七、各系列产品装配图 (11)八、故障原因分析及排除方法 (13)九、单向阀总成及装配结构图 (14)一、概述机械隔膜式计量泵主要是往复式计量泵、按泵的缸数可分为单缸、双缸、三缸等多种类型。
JLM系列电磁隔膜式计量泵详细说明书
（本文源自阳光泵业）
一、概述
流量范围：0-15 lph
压力范围：0-10 bar
驱动方式：电磁驱动
控制方式：手动、自动控制
电机：110V, 220V, 50/60Hz,
功率：28W
防护等级: IP55
环境温度：-30摄氏度—60摄氏度
广泛应用于石油化工、化工、电力、冶金、采矿、造船、轻工、农业、国防等工业。
二、产品构成
泵头：304, 316, PVC, PVDF
膜片：PTFE
阀门：304, 316, PVC, PTFE
阀球：316, 陶瓷
密封：PVC, PTFE
三、产品特点
1.操作安全，机械驱动隔膜。
2.密封性好，无泄漏，装配维修简单安全。
3.它可以传输高粘度介质，腐蚀性液体和危险性的化学品。
4.流量调节能够调节冲程长度或电机频率。
5.隔膜为多层复合结构压制而成，第一层超韧性Teflon耐酸薄膜，
第二层EPDM弹性橡胶，第三层3.0mmSUS304支撑铁芯，第四层采用强化尼龙纤维补，第五层采用EPDM弹性橡胶完全包履，可有效提出升隔膜适用寿命。
四、性能参数表。
电磁隔膜计量泵LC、LB、LE、LP、LV系列安装运行维护说明安装前仔细阅读所有警告信息目录页码1.0安全说明 (3)1.1安全因素概述 (3)1.2安全操作规程 (3)2.0拆开泵包装 (6)3.0介绍 (6)3.1运行原理 (6)3.2结构材料 (6)4.0安装 (7)4.1安装 (7)4.2管道 (9)4.3接线 (10)4.4井泵系统的安装 (10)5.0启动和运行 (11)5.1电源 (11)5.2启动 (11)5.3容量控制 (13)5.3.1行程频率调节 (13)5.3.2行程长度调节 (13)5.3.3控制程序 (13)5.4控制盘符号 (14)5.5通过外部输入信号运行 (15)5.5.1停止功能 (15)5.5.2外部调步功能 (15)5.5.3 4-20 mA DC输入功能 (16)6.0维护 (17)6.1日常维护 (17)6.2隔板拆卸的分解和装配 (18)6.3更换隔板 (18)6.4更换阀门 (19)7.0故障排除 (20)8.0政策和程序 (23)8.1制造商产品质量担保 (23)8.2欧洲技术文件位置 (23)8.3返回 (24)1.0 安全说明使用化学进料泵时，务必遵守基本的安全预防措施，以降低火灾、电击和人身伤害的危险。
不遵守这些说明可能导致死亡或严重的人身伤害。
阅读所有说明1.1 安全考虑概述z 操作化学计量泵或在其附近工作时务必穿戴防护服，包括手套和护目镜。
z补充化学溶液时定期检查管道有无破裂或老化，需要时更换。
（检查管道时一定要穿戴防护服和护目镜。
）z 如果计量泵受阳光直射，则应使用防紫外线管道。
z遵守随化学药品提供的化学品制造商的说明和警告信息。
用户有责任确定化学药品与化学计量泵的兼容性。
z 妥善保管化学药品和计量泵，防止儿童和宠物接触。
z 确认计量泵铭牌上的电压与安装现场的电压一致。
z 不要从电线上割下插头或接地片。
请向持证电工咨询正确的安装方法。

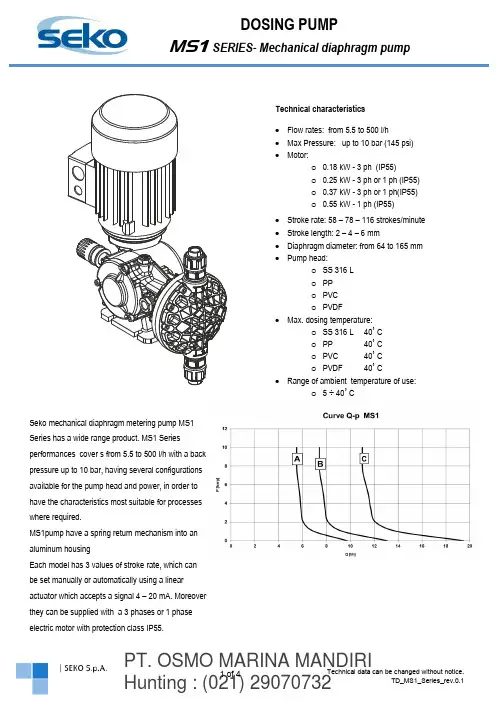

SEKO BONO EXACTA S.P.A Via Salaria,Km,92,200-02010 s.Rufina(RI)-LTALY Tel.+39 0746 60580-Fax+39 0746 607072-Internet:感谢您购买 SEKO 计量泵,为了使您能够正确安装和使用本产品,特编写了此说明书。
在安装和开始使用本设备之前,请仔细阅读本说明书 ; 未按照本说明书的要求操作而造成的 任何损失,SEKO 公司将不承担任何责任。
本说明书中的内容,如有变动,恕不另行通知。
保修期限及范围机械隔膜计量泵说明书[1] 自产品出厂之日起一年为产品保修期 [2] 在保修期内，用户正常使用条件下，如因设计和制造不当而导致的部件脱落或缺陷，厂家将进 行免费维修或更换。
[3] 以下情况下，用户须自行承担维修或更换的费用： 1. 2. 3. 4. 5. 产品已过保修期 错误使用或存放 使用非厂家指定的，等级低劣的部件 非经厂家或厂家指定人员维修或改动而引起的损坏 因火灾、地震或其他自然灾害引起的损坏[4] 厂家不承担任何因根据用户的标准、使用由用户指定的原料生产的产品的责任。
[5] 厂家对因由所投流体引起的化学反应对产品的腐蚀或流体本身对产品的腐蚀不承担任何责任， 厂家根据用户的要求给出的产品选型，仅为推荐使用，不承担任何使用后果。
[6] 故障或损坏原因应由用户和厂家服务工程师详细讨论后作出。
[7] 厂家不赔偿因产品使用过程中发生灾难而导致的不同的费用。
维修 产品在使用过程中，用户如发现异常，请立即停止产品运行，检查是否有部件工作失灵（参照说明 书） [1] 请联系厂家或经销商进行维修。
[2] 致电厂家或经销商要求维修前，请再次细读说明书，检查产品 [3] 如需维修，请提供以下信息： 1. 2. 3. 型号及生产编号 产品工作环境及已使用年限 故障的详细情况如需返回厂家维修时，请彻底清洗泵腔内的残余的流体。
JM系列机械隔膜计量泵1.产品概述凯泉牌JM系列机械隔膜计量泵是可按各种工艺流程的需要，流量可在0-100%范围内无级调节定量输送不含固体颗粒的腐蚀性和非腐蚀性液体的一种往复式特殊容积泵。
产品执行GB/T7782-1996计量泵标准。
附图（1） B1-阀座；B2-阀套；B3-O型圈或垫；B4-阀球；B5-隔膜片；B6-Yx密封圈；B7-缸盖；B8-压阀螺母；B9-接管螺母；A10-电机；A11-蜗杆；A12-蜗轮；A13-凸轮轴；A14-调节架；A15-锁紧螺钉；A16-调节螺杆；A17润滑油JM系列机械隔膜计量泵产品广泛应用于石油、化工、水处理、环保、食品、轻工、造纸、制药、印染、冶金、矿山等各行业。
1.1主要参数●额定流量39-1150L/h，最高额定压力0.5-1MPa。
●输送液体温度-30—50℃(不锈钢为100℃)。
●液体粘度: 0.3-8002mm/S。
●计量精度≤±2%。
1.2工作原理电机通过直联的蜗轮蜗杆减速，带动凸轮(轴) 上的球轴承旋转，推动调节架（十字头）带动隔膜作往复运动，改变泵腔容积，在泵进出口阀作用下，吸排液体。
在泵工作或停止时，通过调节螺杆改变隔膜的有效行程，使泵流量在0-100%范围内改变。
1.3特点●经济型泵，最优性价比。
●结构简单，方便维修。
●偏心凸轮机构驱动，机构紧凑，设备安装空间小。
●油浸润滑，只需定期更换润滑油，润滑系统无需专门维护。
●双凸轮球轴承推动，工作平稳。
●泵运行或停止状态均可调节流量。
●新型聚四氟乙烯与橡胶复合材料隔膜片，耐腐蚀、寿命长、适合输送各种腐蚀性、危险性液体。
●多种可选用的过流材料，还可按使用要求定制其它特殊材料，以适用输送各种腐蚀性和非腐蚀性液体。
注：标准过流材料Ⅰ●完全不泄露，安全性高，可输送各种易燃、易爆、剧毒、放射性、强刺激性、强腐蚀性液体。
●高精度单向止回阀结构，具有计量精确、结构紧凑、密封性好、寿命长、互换性强、成本低、安装方便等诸多优点。
DPMF 机械隔膜系列计量泵使 用 说 明 书德帕姆（杭州）泵业科技有限公司文件编号：JS-SMS-C-001版本：A/3目录阅读指南 (2)安全注意事项 (2)一、概述 (3)二、产品代码 (3)三、工作原理 (3)四、泵的安装注意事项 (4)1. 泵的搬运 (4)2. 开箱时的检查 (4)3. 泵的安装 (4)5. NPSH条件 (5)6. 一般管路条件 (5)7. 吸入管路 (5)8. 排出管道 (6)9. 泄漏物的收集 (6)10. 背压阀 (6)11. 脉动阻尼器 (6)12. 管道安全阀和放空阀 (6)13. 截止阀 (6)14. 电气连接 (6)五、启动前的检查和试运行 (7)六、维护 (7)1. 预防性维护 (7)2. 维护程序 (7)3. 标定泵的流量 (7)4. 检测出口的泄漏 (7)7. 泵停用时的维护 (8)8. 泵的保存 (8)9. 噪音试验 (8)七、可能产生的故障及排除方法 (8)八、泵的结构图 (9)九、部分易损件的拆装说明 (11)1. 出口单向阀的拆装 (11)2. 进口单向阀的拆装 (11)十、易损件列表 (12)十一、售后 (12)阅读指南感谢您选购德帕姆计量泵。
本说明书介绍了DPMF机械隔膜系列计量泵的正确安装、操作、维护和故障排除对策。
为使您能够正确高效地使用本产品，避免操作不当引起人身伤害和财产损失，请认真阅读本说明书。
安全注意事项警告：（忽视此项安全信息会导致严重人员伤害、死亡或大规模财产损失的危险）1.在安装或维修泵时必须切断电源，并在开关处悬挂警示牌，以免误操作造成人员伤亡和财产损失；2.在操作过程中，当发现危险信号或异常情况时，立即中止操作；3.在其它范围或工况条件下使用已选用工作范围的泵，将导致人身伤害或泵的损坏。
请严格按照泵的说明和使用范围使用泵；4.不要对泵进行改造或使用未经德帕姆测试或许可的配件，否则，由此造成的人员伤害和泵的损坏由用户自己负责；5.如果计量的介质是危险的或未知的液体，操作者操作和维修计量泵时，要戴上防护用具（安全眼镜、手套以及防护服等）。
隔膜式电机计量泵Sigma X 控制型 — Sigma/ 2 - S2Cb操作说明书原版操作说明书 (2006/42/EC)部件编号 982520版本：BA SI 023 01/22 ZH请首先完整阅读使用说明书。
• 请勿丢弃说明书。
因安装或操作失误而造成的损失，由运营商承担。
请阅读下列补充说明！之后您将能更好地使用操作说明书。
文中特别强调：n列举操作指导ð操作指导的结果- 参见（参考）信息说明书中给出了设备正确操作或易于您操作的重要信息。
安全提示安全提示用图标标识 - 参见安全章节。
本操作说明书在印刷时符合当时最新的欧盟规定。
在咨询或订购备件时，请务必指明铭牌上所标识的产品识别码和序列号。
由此可以明确识别设备型号和材料类型。
补充说明插图 1: 请阅读！有效性指明产品识别码和序列号补充说明2目录目录1产品识别码 (6)2安全说明章节 (9)2.1 标识和警告标志 (9)2.2 按规定使用 (9)2.3 人员资格 (9)2.4 可分离保护装置 (11)3储存、运输和拆包 (13)4设备概览和控制元件 (14)4.1 控制元件 (16)4.2 按键功能 (18)5功能说明 (19)5.1 泵 (19)5.2 输送单元 (20)5.3 排气阀和集成式溢流阀 (20)5.4 多层安全膜片 (21)5.5 运行模式 (21)5.6 功能 (22)5.7 选项 (22)5.8 功能和故障指示灯 (23)5.8.1 LCD 屏幕 (23)5.8.2 LED 指示灯 (23)5.9 运行模式、功能和故障状态等级 (24)6装配 (25)6.1 基座 (25)6.2 所需空间 (25)6.3 固定 (26)6.4 装配 HMI 用户控制系统 (26)7安装 (27)7.1 液压安装 (27)7.1.1 溢流阀/减压阀 (29)7.1.2 隔膜破裂传感器 (30)7.1.3 基本安装提示 (30)7.2 电气安装 (31)7.2.1 常规 (31)7.2.2 控制接头 (31)7.2.3 HMI 操作部件 (39)7.2.4 泵，电源 (39)7.2.5 其它组件 (39)8设置的基本信息 (40)8.1 控制系统设置基本信息 (40)8.2 检查可设置的参数 (42)8.3 切换到设置模式 (42)9设置/“菜单” (43)9.1 “信息” (43)9.2 “运行模式” (43)9.3 “设置” (43)9.3.1 “运行模式” (44)9.3.2 “计量” (47)9.3.3 “校准” (48)9.3.4 “输入端/输出端” (49)9.3.5 “系统” (51)9.3.6 “设置系统时间” (52)3目录9.3.7 “日期” (52)9.4 “计时器” (52)9.4.1 计时器“激活” (52)9.4.2 “设置计时器” (52)9.4.3 “全部删除” (54)9.4.4 示例 (55)9.5 “服务” (55)9.5.1 “密码” (55)9.5.2 “清除计数器数据” (55)9.5.3 “日志” (56)9.5.4 “显示屏” (56)9.5.5 “退出 HMI” (56)9.5.6 “隔膜部件编号：XXXXXXX” (56)9.5.7 “备件包部件编号：XXXXXXX” (56)9.6 “语言” (Language) (57)10开始使用 (58)11操作 (61)11.1 手动操作 (61)12维护 (63)12.1 维护安全提示 (63)12.2 标准输送单元： (63)13维修 (65)13.1 安全提示，维修 (65)13.2 清洁阀门 (65)13.3 更换计量隔膜 (67)14排除功能故障 (70)14.1 安全提示，排除功能故障 (70)14.2 无错误信息的故障 (70)14.3 故障信息 (71)14.4 警告信息 (72)14.5 所有其它故障 (72)14.6 日志 (72)14.6.1 日志中的警告信息 (73)14.6.2 日志中的故障信息 (73)14.6.3 日志中的事件 (74)15停用 (75)16技术数据 (77)16.1 性能数据 (77)16.2 黏度 (77)16.3 装运重量 (78)16.4 接触介质的材料 (78)16.5 环境条件 (78)16.5.1 环境温度 (78)16.5.2 介质温度 (78)16.5.3 空气湿度 (79)16.5.4 防护等级和安全要求 (79)16.6 安装高度 (79)16.7 电气连接 (79)16.8 隔膜破裂传感器 (80)16.9 继电器 (80)16.10 齿轮油 (80)16.11 声压级 (81)17尺寸图 (82)18电机数据页 (84)4目录19Sigma/ 2 输送单元 (85)20磨损件 S2Cb (91)20.1 标准 (91)20.2 医药级 (91)21计量流量设置图表 (93)22欧盟认证符合性声明 (94)23Sigma X 控制型操作/设置概览 (95)24Sigma X 控制型总操作菜单 (96)25持续显示界面和辅助显示界面 (100)26索引 (102)5产品识别码1 产品识别码6产品识别码7产品识别码82 安全说明章节2.1 标识和警告标志本操作说明书使用了以下针对不同危险严重程度的信号词：本操作说明书使用了以下不同危险种类的警告标志：2.2 按规定使用n 该泵仅允许用于液体计量介质的计量。
