什么是安规电容 X 电容 Y电容根据IEC 60384-14,电容器分为X电容及Y电容,1. X电容是指跨于L-N之间的电容器,2. Y电容是指跨于L-G/N-G之间的电容器.(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3,主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3,Y4, 主要差別在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压 n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664) X1 >2.5kV ≤4.0kV ⅢX2 ≤2.5kV ⅡX3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的.GJB151规定Y电容的容量应不大于0.1uF.Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义在滤波电路上有X电容,就是跨接L-N线;Y电容就是N-G线.在安规标准上有按脉冲电压分X1,X2,X3电容;按绝缘等级来分Y1,Y2,Y3来分.(这些都不是按什么材质来分的,以后多学习.)至于安规标准各个国家有一些差别,但额定电压无非就是250和400.各大厂家做的安规电容就是要满足这个安规标准的需求,一个安规电容可以满足Y电容的要求,也有可以做成满足X 电容要求.所以就有的安规电容上标X1Y1,X1Y2...火线与0线之间接个电容就是是X,而火线与地线之间接个电容像个Y.由于火线与0线直接电容,受电压峰值的影响,避免短路,比较注重的参数就是耐压等级,在电容值上没有定限制值.火线与地线直接电容要涉及到漏电安全的问题,因此它注重的参数就是绝缘等级,正如 james bai所说的,太大的容值电容会在电源断电后对人对器件产生影响.二:EMC---电磁兼容测试介绍EMC全称Electro-Magnetic Compatibility.指的是设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力.EMC是评价产品质量的一个重要指标.EMC测试包括:(1)EMI(Electro-Magnetic Interference)---电磁骚扰测试此测试之目的为:检测电器产品所产生的电磁辐射对人体、公共电网以及其他正常工作之电器产品的影响.(2)EMS(Electro-Magnetic Susceptibility)---电磁抗扰度测试此测试之目的为:检测电器产品能否在电磁环境中稳定工作,不受影响.其中EMI包括:(1) 辐射骚扰测试(RE)---测试标准:EN55022(2) 传导骚扰测试(CE)---测试标准:EN55022(3) 谐波电流测试(Harmonic)---测试标准:EN 61000-3-2(4) 电压变化与闪烁测试(Flicker)---测试标准:EN 61000-3-3EMS包括:(1) 静电放电抗扰度测试(ESD)---测试标准:EN6100-4-2(2) 射频电磁场辐射抗扰度(RS)---测试标准:EN61000-4-3(3) 射频场感应的传导骚扰抗扰度(CS)---测试标准:EN61000-4-6(4) 电快速瞬变脉冲群抗扰度测试(EFT)---测试标准:EN61000-4-4(5) 浪涌(冲击)抗扰度(SURGE)---测试标准:EN61000-4-5(6) 电压暂降,短时中断和电压变化抗扰度测试(DIP)---测试标准:EN61000-4-11(7) 工频磁场抗扰度测试(PFMF)---测试标准:EN61000-4-8开关电源测试规范第一部分：电源指标的概念、定义一．描述输入电压影响输出电压的几个指标形式。
第一部分：电源指标的概念、定义一．描述输入电压影响输出电压的几个指标形式。
1．绝对稳压系数。
A．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量U0△与输入电网变化量Ui△之比。
既： K=U0/Ui△△。
B．相对稳压系数：表示负载不变时，稳压器输出直流电压Uo的相对变化量Uo△与输出电网Ui的相对变化量Ui△之比。
急：S=Uo/△Uo / Ui/△Ui2. 电网调整率。
它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。
3. 电压稳定度。
负载电流保持为额定围的任何值，输入电压在规定的围变化所引起的输出电压相对变化Uo/Uo△（百分值），称为稳压器的电压稳定度。
二．负载对输出电压影响的几种指标形式。
1．负载调整率（也称电流调整率）。
在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。
2．输出电阻（也称等效阻或阻）。
在额定电网电压下，由于负载电流变化IL△引起输出电压变化Uo△，则输出电阻为Ro=|Uo/IL|△△欧。
三．纹波电压的几个指标形式。
1．最大纹波电压。
在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。
2．纹波系数Y（%）。
在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo之比，既y=Umrs/Uo x100%3．纹波电压抑制比。
在规定的纹波频率（例如50HZ）下，输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：纹波电压抑制比=Ui~/Uo~ 。
这里声明一下：噪声不同于纹波。
纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peak to peak）值表示，一般在输出电压的0.5%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peak to peak）值表示，一般在输出电压的1%左右。

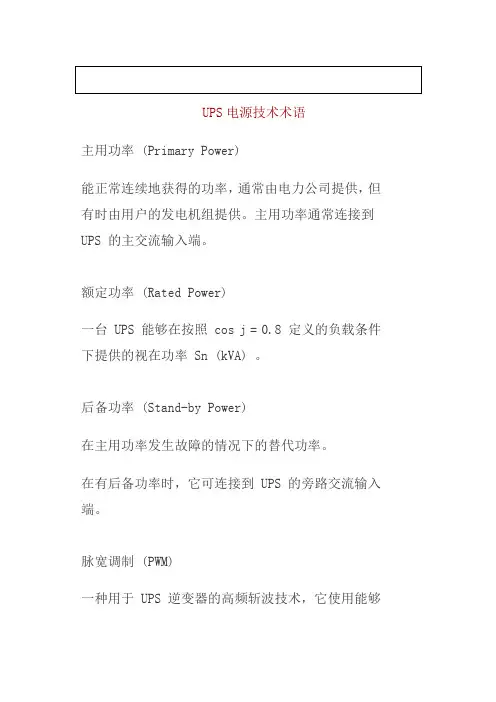

UPS电源技术术语主用功率 (Primary Power)能正常连续地获得的功率，通常由电力公司提供，但有时由用户的发电机组提供。
主用功率通常连接到UPS 的主交流输入端。
额定功率 (Rated Power)一台 UPS 能够在按照 cos j = 0.8 定义的负载条件下提供的视在功率 Sn (kVA) 。
后备功率 (Stand-by Power)在主用功率发生故障的情况下的替代功率。
在有后备功率时，它可连接到 UPS 的旁路交流输入端。
脉宽调制 (PWM)一种用于 UPS 逆变器的高频斩波技术，它使用能够在一个正弦周期内迅速地调制脉冲宽度的控制手段来完成 UPS 输出的负反馈调节。
因此，它能维持逆变器的输出电压在允许的范围内，即使对非线性负载也是如此。
整流器 / 充电器 (Rectifier/charger)UPS 的组成单元，它从市电获得功率，提供给逆变器并对电池进 m 行浮充电或恢复充电。
交流输入电流经过整流器，然后分配给逆变器和电池组。
冗余， N+1 、 N+2…的主动冗余 (Redundancy) 并联 UPS 配置，其中几台输出功率相同的 UPS(N+1 、 N+2 ，等等 ) 并联连接并均分负载。
在一台 UPS (N+1 冗余 ) 或更多台 UPS (N+2 、 N+3 ，等等 ) 发生故障退出时，其它的 UPS 将增加自身的均分量而不会对负载的供电造成任何间断。
只要至少保证 N 台 UPS 正常工作，就足以继续为负载供电。
冗余，隔离冗余 (Redundancy, isolated)UPS 配置，用一台或几台 UPS 为一台或多台 UPS 的运行备份，即这一台或几台 UPS 不带负载或只带部分负载，在为负载供电的一台 UPS 发生故障时通过其静态开关的无间断切换，使备份 UPS 能立即对发生故障的 UPS 进行替代供电。
可靠性 (Reliability)在给定条件下的整个周期内，一个装置能够满足或实现所规定的功能要求的可能性。
一、交流稳压电源的分类交流稳压电源是电源技术中的重要组成部分，它的输入为单相或三相交流电，输出仍为交流电（单相或三相）。
按交流稳压电源的工作原理可以分成四类：1、参数调整（谐振）型（CWY系列及JJW、JSW系列）正弦能量分配器2、自耦（变比）调整型（ZTY系列）日本松永技术3、大功率补偿型（SBW系列）4、开关型（高频开关电源技术）二、交流稳压电源主要技术指标为了深入理解交流稳压电源的性能特性，这里简述交流稳压电源的主要技术指标。
稳态性能指标：1、源电压范围：即输入电压范围，交流稳压电源并不是在任何交流电压输入的情况下都能使输出电压稳定，而是有一个适应范围。
目前我们公司的产品都要求输入电压在额定值的±20%范围内变化。
2、源电压效应（亦称电压调整率）：定义为“仅由于输入电压的变化而引起输出量变化的效应”。
用下式表示：Umax/Uon)*100%——在输入电压往上或往下调节时，输出电压变化的最大值（V）Uon——输出电压额定值（V）这个值越小越好，是衡量交流稳压电源性能的一个重要指标。
3、负载效应（亦称负载调整率）：定义为“仅由于负载的变化而引起输出量变化的效应”。
用下式表示：S I Umax/Uon)*100%Umax——由于负载变化引起输出电压的最大变化量（V）Uon——输出电压额定值（V）这个值越小越好，也是衡量交流稳压电源性能的一个重要指标。
4、输出电压相对谐波含量（亦称为输出电压失真度）5、效率：输出的有功功率Po与输入的有功功率Pi之比。
例：输出的有功功率Po等于800W，输入的有功功率Pi等于1000VA。
此时效率就等于（800/1000）*100%等于80%。
6、负载功率因数：交流稳压电源，一般都用伏安（V A）或千伏安（KV A）值来表示容量，原因是负载中除纯电阻性负载外，还有感性和容性负载，即负载中除有功功率外，还有无功功率。
这个指标反映了交流稳压电源带感性及容性负载的能力。
LED电源测试标准恒流型LED驱动电源测试标准——初稿文件说明:1. 适用范围1.1本标准规定了公司恒流型LED驱动电源产品的检验试验操作的技术要求，试验方法，判定规则。
1.2本标准适用于本公司内LED灯具之恒流型驱动电源部分的检验。
2.参照标准GB19510.1-2004 灯的控制装置第一部分:一般要求和安全要求GB17743-2007 电气照明和类适设备的无线电骚扰特性的限制和测量方法GB17625.1-2003 电磁兼容、限值、谐波电流发射限值(设备每相输入电流?6A)1目录一电路性能测试 ..................................................................... ........................................................................ .. (3)1.1术语定义 ..................................................................... ........................................................................ .. (3)4 1.2测试内容和测试方法 ..................................................................... ............................................................1.2.1 输入浪涌电流 ..................................................................... . (4)1.2.2 输出电流、输入功率、输入功率因素、工作效率 ....................................................................41.2.3 输出电流纹波及冲击电流...................................................................... .. (5)6 1.2.4 电源调整率 ..................................................................... ..............................................................1.2.5 载调整率 ..................................................................... (7)1.2.6温度漂移系数 ..................................................................... .. (7)1.2.7温度测试 ..................................................................... . (8)1.2.8输出过流保护值和短路保护(OCP 和SCP) ................................................................... .. (9)1.2.9出电压过压保护(OVP) .................................................................. (10)1.2.10冲幅度及暂状恢复时间 ..................................................................... (10)1.2.11启动时间及维持时间 ..................................................................... .. (11)外观及机械性试验 ..................................................................... ......................................................................12 二三环境可靠性试验 ..................................................................... ........................................................................ .. 13安全测试 ..................................................................... ........................................................................ .............. 13 四五可靠性试验 ..................................................................... ........................................................................ . (13)六安规试验 ..................................................................... ........................................................................ .. (13)七电磁兼容试验 ..................................................................... ........................................................................ (13)附表 ..................................................................... ........................................................................ . (13)2一电路性能测试1.1术语定义1.1.1. 电流调整率输入电压在额定范围内变化时，输出电流之变化率。
---------------------------------------------------------------------------电源调整率：输入发生变化时输出端的稳压精度。

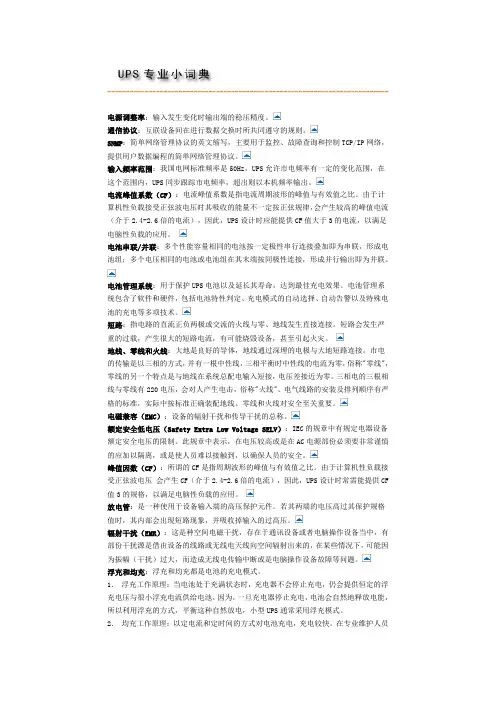

通信协议：互联设备间在进行数据交换时所共同遵守的规则。
SNMP：简单网络管理协议的英文缩写，主要用于监控、故障查询和控制TCP/IP网络，提供用户数据编程的简单网络管理协议。
输入频率范围：我国电网标准频率是50Hz，UPS允许市电频率有一定的变化范围，在这个范围内，UPS同步跟踪市电频率，超出则以本机频率输出。
电流峰值系数（CF）：电流峰值系数是指电流周期波形的峰值与有效值之比。
由于计算机性负载接受正弦波电压时其吸收的能量不一定按正弦规律，会产生较高的峰值电流（介于2.4-2.6倍的电流），因此，UPS设计时应能提供CF值大于3的电流，以满足电脑性负载的应用。
电池串联/并联：多个性能容量相同的电池按一定极性串行连接叠加即为串联，形成电池组；多个电压相同的电池或电池组在其末端按同极性连接，形成并行输出即为并联。
电池管理系统：用于保护UPS电池以及延长其寿命，达到最佳充电效果。
电池管理系统包含了软件和硬件，包括电池特性判定、充电模式的自动选择、自动告警以及特殊电池的充电等多项技术。
短路：指电路的直流正负两极或交流的火线与零、地线发生直接连接。
短路会发生严重的过载，产生很大的短路电流，有可能烧毁设备，甚至引起火灾。
地线、零线和火线：大地是良好的导体，地线通过深埋的电极与大地短路连接。
市电的传输是以三相的方式，并有一根中性线，三相平衡时中性线的电流为零，俗称"零线"，零线的另一个特点是与地线在系统总配电输入短接，电压差接近为零。
三相电的三根相线与零线有220电压，会对人产生电击，俗称"火线"。
电气线路的安装及排列顺序有严格的标准，实际中按标准正确装配地线、零线和火线对安全至关重要。

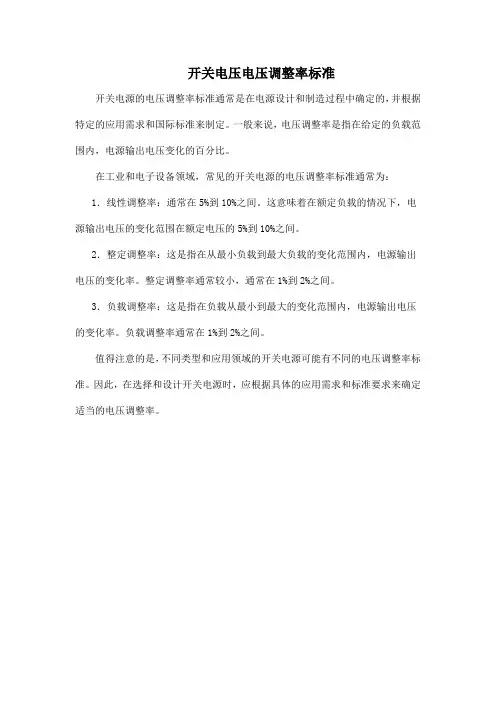

开关电压电压调整率标准
开关电源的电压调整率标准通常是在电源设计和制造过程中确定的，并根据特定的应用需求和国际标准来制定。
一般来说，电压调整率是指在给定的负载范围内，电源输出电压变化的百分比。
在工业和电子设备领域，常见的开关电源的电压调整率标准通常为：
1．线性调整率：通常在5%到10%之间。
这意味着在额定负载的情况下，电源输出电压的变化范围在额定电压的5%到10%之间。
2．整定调整率：这是指在从最小负载到最大负载的变化范围内，电源输出电压的变化率。
整定调整率通常较小，通常在1%到2%之间。
3．负载调整率：这是指在负载从最小到最大的变化范围内，电源输出电压的变化率。
负载调整率通常在1%到2%之间。
值得注意的是，不同类型和应用领域的开关电源可能有不同的电压调整率标准。
因此，在选择和设计开关电源时，应根据具体的应用需求和标准要求来确定适当的电压调整率。

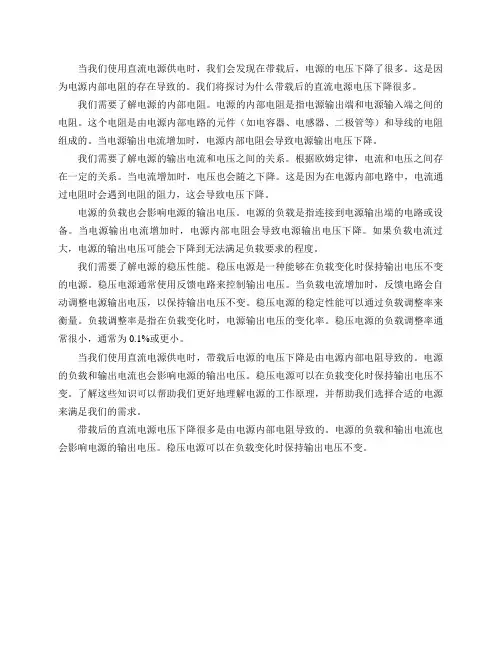

当我们使用直流电源供电时，我们会发现在带载后，电源的电压下降了很多。
这是因为电源内部电阻的存在导致的。
我们将探讨为什么带载后的直流电源电压下降很多。
我们需要了解电源的内部电阻。
电源的内部电阻是指电源输出端和电源输入端之间的电阻。
这个电阻是由电源内部电路的元件（如电容器、电感器、二极管等）和导线的电阻组成的。
当电源输出电流增加时，电源内部电阻会导致电源输出电压下降。
我们需要了解电源的输出电流和电压之间的关系。
根据欧姆定律，电流和电压之间存在一定的关系。
当电流增加时，电压也会随之下降。
这是因为在电源内部电路中，电流通过电阻时会遇到电阻的阻力，这会导致电压下降。
电源的负载也会影响电源的输出电压。
电源的负载是指连接到电源输出端的电路或设备。
当电源输出电流增加时，电源内部电阻会导致电源输出电压下降。
如果负载电流过大，电源的输出电压可能会下降到无法满足负载要求的程度。
我们需要了解电源的稳压性能。
稳压电源是一种能够在负载变化时保持输出电压不变的电源。
稳压电源通常使用反馈电路来控制输出电压。
当负载电流增加时，反馈电路会自动调整电源输出电压，以保持输出电压不变。
稳压电源的稳定性能可以通过负载调整率来衡量。
负载调整率是指在负载变化时，电源输出电压的变化率。
稳压电源的负载调整率通常很小，通常为0.1%或更小。
当我们使用直流电源供电时，带载后电源的电压下降是由电源内部电阻导致的。
电源的负载和输出电流也会影响电源的输出电压。
稳压电源可以在负载变化时保持输出电压不变。
了解这些知识可以帮助我们更好地理解电源的工作原理，并帮助我们选择合适的电源来满足我们的需求。
带载后的直流电源电压下降很多是由电源内部电阻导致的。
电源的负载和输出电流也会影响电源的输出电压。
稳压电源可以在负载变化时保持输出电压不变。
电源负载调整率测试方法引言：电源负载调整率是衡量电源输出电压波动响应速度的重要指标之一。
在实际应用中，电源负载调整率的测试对于评估电源的稳定性和可靠性至关重要。
本文将介绍电源负载调整率测试的方法和步骤，帮助读者全面了解该测试方法，并能正确应用于实际工作。
一、电源负载调整率测试的原理电源负载调整率测试是通过改变电源负载的情况下，观察电源输出电压的变化情况来评估电源的动态响应能力。
在测试过程中，通常会采用脉冲负载或阶跃负载的方式来模拟实际应用场景下负载突变的情况。
通过观察电源输出电压的上升时间、下降时间和稳定时间等指标，可以评估电源对负载变化的适应能力。
二、电源负载调整率测试的步骤1. 确定测试系统：确定测试所需的电源和负载设备，并确保其具备良好的性能和准确的测量能力。
2. 设定电源输出：根据实际需求，设定电源的输出电压和电流值。
3. 连接电源和负载：将电源和负载设备正确连接，并确保连接稳定可靠。
4. 开始测试：根据需要选择脉冲负载或阶跃负载方式，并设置合适的参数。
5. 观察电压变化：通过示波器等测试设备实时观察电源输出电压的变化情况。
记录并分析上升时间、下降时间和稳定时间等关键指标。
6. 结果分析：根据测试结果对电源的负载调整率进行评估和分析。
如果测试结果符合要求，则说明电源具备较好的负载适应能力；如果测试结果不理想，则需要进一步优化电源设计或选择更适合的电源。
三、测试注意事项1. 测试前应仔细检查电源和负载设备，确保其正常工作和连接正确。
2. 在测试过程中，应遵循测试仪器的操作规范，确保测试数据的准确性和可靠性。
3. 在选择脉冲负载或阶跃负载方式时，应根据实际应用场景进行合理选择，并进行相应参数的设置。
4. 在观察电压变化时，应注意调整示波器的水平和垂直尺度，以确保观察到准确的电压波形。
5. 在结果分析过程中，应综合考虑电源的负载调整率和其他重要指标，以全面评估电源的性能。
结论：电源负载调整率测试是评估电源稳定性和可靠性的重要手段之一。

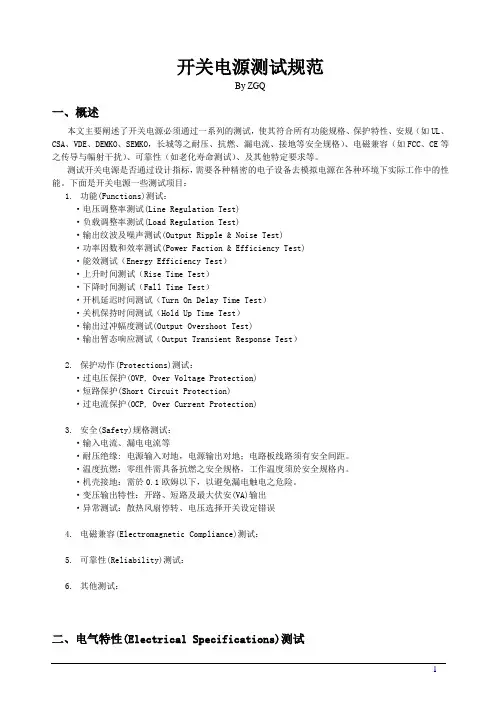

开关电源测试规范By ZGQ一、概述本文主要阐述了开关电源必须通过一系列的测试，使其符合所有功能规格、保护特性、安规（如UL、CSA、VDE、DEMKO、SEMKO，长城等之耐压、抗燃、漏电流、接地等安全规格）、电磁兼容（如FCC、CE等之传导与幅射干扰）、可靠性（如老化寿命测试）、及其他特定要求等。
测试开关电源是否通过设计指标，需要各种精密的电子设备去模拟电源在各种环境下实际工作中的性能。
下面是开关电源一些测试项目：1.功能(Functions)测试：·电压调整率测试(Line Regulation Test)·负载调整率测试(Load Regulation Test)·输出纹波及噪声测试(Output Ripple & Noise Test)·功率因数和效率测试(Power Faction & Efficiency Test)·能效测试（Energy Efficiency Test）·上升时间测试（Rise Time Test）·下降时间测试（Fall Time Test）·开机延迟时间测试（Turn On Delay Time Test）·关机保持时间测试（Hold Up Time Test）·输出过冲幅度测试(Output Overshoot Test)·输出暂态响应测试（Output Transient Response Test）2.保护动作(Protections)测试：·过电压保护(OVP, Over Voltage Protection)·短路保护(Short Circuit Protection)·过电流保护(OCP, Over Current Protection)3.安全(Safety)规格测试：·输入电流、漏电电流等·耐压绝缘: 电源输入对地，电源输出对地；电路板线路须有安全间距。
对于电源部品认定测试，测试报告要求提供测试数据及结论。
来料检可根据要求减少测试项目，对于测试不合格品的应该表明不合格的测试项。
一．输入特性。
1．工作输入电压和电压变动范围。
2．输入电压的频率和频率变动范围。
3．额定输入电流。
是指在输入电压和输出电流在额定条件时的电流。
4．输入下陷和瞬间停电。
这是一种输入电压瞬间时下降或瞬断的状态，要用额定输出电压和电流加以限定。
测试的指标为电压和时间。
5．冲击电流。
6．漏电流。
7．效率。
因为该指标与发热有关，因此散热时要考虑效率。
8．测试中要标明输入采用单相2线式还是3相三线式。
二．输出特性。
1．额定输出电压。
2．额定输出电流。
3．稳压精度。
1）电压稳定度。
2）电流调整率。
3）纹波噪声。
包括最大纹波电压；最大纹波噪声电压。
4．瞬间电流变动导致的输出电压的变动值。
三．附属功能要求。
1．过流保护。
2．过压保护。
3．输入欠压保护。
4．过热保护。
5．绝缘电阻。
输入端与壳体；输入端子和输出端子；输出端子和壳体。
6．绝缘电压。
打高压：输入与输出、输入和地、输入AC两级之间，根据国家标准制定高压值。
四．结构规格。
1．形状条件：如外包装机壳的有无等。
2．确定外型尺寸和尺寸公差。
3．安装条件：安装位置、安装孔、等。
4．冷却条件：强制或自冷以及通风方向，风量和孔径尺寸。
5．接口位置和标志。
6．操作零部件（输出电压可调电阻、开关、指示灯）的位置和提示文字的位置。
7．重量。
五．使用环境条件。
1．温度。
2．湿度。
3．耐振动、冲击。
六．其它条件。
1．输入噪声。
2．浪涌。
3．静电噪声（有外壳的有要求）。
标签：无标签开关电源测试方法开关电源测试方法开关电源的设计、制造及品质管理等测试需要精密的电子仪器设备来模拟电源供应器实际工作时之各项特性(亦即为各项规格)，并验证能否通过。
开关电源有许多不同的组成结构(单输出、多输出、及正负极性等)和输出电压、电流、功率之组合，因此需要具弹性多样化的测试仪器才能符合众多不同规格之需求。
直流稳压电源实验的主要参数与测量方法直流稳压电源是电子实验中常用的一种电源设备，它可以提供稳定的直流电压供电给电路。
在进行直流稳压电源实验时，了解其主要参数及相应的测量方法是非常重要的。
本文将对直流稳压电源实验的主要参数及测量方法进行介绍，以帮助读者深入了解该主题。
一、直流稳压电源实验的主要参数直流稳压电源实验中的主要参数包括输出电压、输出电流、负载调整率和线性调整率等。
1. 输出电压（Vout）：输出电压是指直流稳压电源输出的稳定直流电压值，通常以伏特（V）为单位进行表示。
在实验过程中，需要根据具体实验要求设定合适的输出电压。
2. 输出电流（Iout）：输出电流是指直流稳压电源输出的电流值，通常以安培（A）为单位进行表示。
输出电流的大小取决于外接负载的要求和直流稳压电源的能力。
3. 负载调整率：负载调整率是指当负载发生变化时，输出电压的稳定性。
它通常以百分比（%）表示，负载调整率越小，表示直流稳压电源对负载变化的适应能力越强。
4. 线性调整率：线性调整率是指当输入电压发生变化时，输出电压的稳定性。
它也通常以百分比（%）表示，线性调整率越小，表示直流稳压电源对输入电压变化的适应能力越强。
二、直流稳压电源实验的测量方法在测量直流稳压电源的主要参数时，可以采用多种测量方法来获取准确的结果。
1. 测量输出电压：使用万用表或数字电压表等测量工具，连接在直流稳压电源的输出端，将测量工具调至电压测量档位，读取相应的输出电压数值即可。
2. 测量输出电流：使用电流表等测量工具，接入直流稳压电源的输出回路，将测量工具调至电流测量档位，并接入电路的串联式测量电流的位置。
此时，可以通过电压表或示波器等设备，测量确定测量电流的电压降，并据此计算出输出电流的数值。
3. 测量负载调整率：在实验过程中，通过改变连接到直流稳压电源输出端的负载电阻，观察和记录输出电压的变化情况。
根据负载调整率的定义，可以计算出实际的负载调整率数值。
输入电压调整率和负载调整率的测试方法
2009-08-23 12:45
输入电压调整率
1. 测试说明：
输入电压调整率又叫线路调整率、源效应等，在输出满载的情况下，输入电压变化会引起输出电压波动，测试输入电压在全输入范围内变化时输出电压偏离输出整定电压的百分比，一般要求电压调整率不超过±0.1%。
2. 测试仪器：
AC SOURCE，万用表，可调负载装置。
3. 测试方法：
1）设置可调负载装置，使电源满载输出；
2）调节AC SOURCE，使输入电压为下限值，记录对应的输出电压U1；
3）增大输入电压到额定值，记录对应的输出电压U0；
4）调节输入电压为上限值，记录对应的输出电压U2；
5〕按下式计算：
电压调整率={(U- U0)/U0}×100％
式中：U为U1 和U2中相对U0变化较大的值；
负载调整率
1. 测试说明：
输入电压为额定值时，因变换负载引起的输出电压波动不应超过规定的范围。
2. 测试仪器：
AC SOURCE，万用表，可调负载装置。
3. 测试方法：
1）输入电压为额定值，输出电流取最小值，记录最小负载量的输出电压U1；2）调节负载为50%满载，记录对应的输出电压U0；
3）调节负载为满载，记录对应的输出电压U2；
4）负载调整率按以下公式计算：
负载调整率={(U- U0)/U0}×100％
式中：U为U1 和U2中相对U0变化较大的值。
A. 输出电压调整:当制造开关电源时,第一个测试步骤为将输出电压调整至规格范围内.此步骤完成后才能确保后续的规格能够符合. 通常,当调整输出电压时,将输入交流电压设定为正常值(115V ac或230V ac),并且将输出电流设定为正常值或满载电流,然后以数字电压表测量电源供应器的输出电压值并调整其电位器(V R)直到电压读值位于要求之范围内.B. 电源调整率:电源调整率的定义为电源供应器于输入电压变化时提供其稳定输出电压的能力.此项测试系用来验证电源供应器在最恶劣之电源电压环境下,如夏天之中午(因气温高,用电需求量最大)其电源电压最低;又如冬天之晚上(因气温低,用电需求量最小)其电源电压最高.在前述之两个极端下验证电源供应器之输出电源之稳定度是否合乎需求之规格.为精确测量电源调整率,需要下列之设备:·能提供可变电压能力的电源,至少能提供待测电源供应器的最低到最高之输入电压范围,(KIKUSUI PC R系列电源能提供0--300VAC 5-10 00Hz 的稳定交流电源,0---400V DC的直流电源).·一个均方根值交流电压表来测量输入电源电压,众多的数字功率计能精确计量V A W PF.·一个精密直流电压表,具备至少高于待测物调整率十倍以上,一般应用5位以上高精度数字表.·连接至待测物输出的可变电子负载.*测试步骤如下:于待测电源供应器以正常输入电压及负载状况下热机稳定后,分别于低输入电压(Min),正常输入电压(Normal),及高输入电压(Max)下测量并记录其输出电压值.电源调整率通常以一正常之固定负载(Nominal Load)下,由输入电压变化所造成其输出电压偏差率(dev iation)的百分比,如下列公式所示: V0(max)-V0(min) / V0(normal)电源调整率亦可用下列方式表示之:于输入电压变化下,其输出电压之偏差量须于规定之上下限范围内,即输出电压之上下限绝对值以内. C. 负载调整率:负载调整率的定义为开关电源于输出负载电流变化时,提供其稳定输出电压的能力.此项测试系用来验证电源在最恶劣之负载环境下,如个人电脑内装置最少之外设卡且硬盘均不动作(因负载最少,用电需求量最小)其负载电流最低和个人电脑内装置最多之外设卡且硬盘在动作(因负载最多,用电需求量最大)其负载电流最高的两个极端下验证电源供应器之输出电源之稳定度是否合乎需求之规格.*所需的设备和连接与电源调整率相似,唯一不同的是需要精密的电流表与待测电源供应器的输出串联.示:测试步骤如下:于待测电源供应器以正常输入电压及负载状况下热机稳定后,测量正常负载下之输出电压值,再分别于轻载(Min)、重载(Max)负载下,测量并记录其输出电压值(分别为V max与V min),负载调整率通常以正常之固定输入电压下,由负载电流变化所造成其输出电压偏差率的百分比,如下列公式所示:V0(max)-V0(min) / V0(normal)负载调整率亦可用下列方式表示:于输出负载电流变化下,其输出电压之偏差量须于规定之上下限电压范围内,即输出电压之上下限绝对值以内.D. 综合调整率:综合调整率的定义为电源供应器于输入电压与输出负载电流变化时,提供其稳定输出电压的能力.这是电源调整率与负载调整率的综合,此项测试系为上述电源调整率与负载调整率的综合,可提供对电源供应器于改变输入电压与负载状况下更正确的性能验证. 综合调整率用下列方式表示:于输入电压与输出负载电流变化下,其输出电压之偏差量须于规定之上下限电压范围内(即输出电压之上下限绝对值以内)或某一百分比界限内.E. 输出杂讯(PA RD):输出杂讯(PA RD)系指于输入电压与输出负载电流均不变的情况下,其平均直流输出电压上的周期性与随机性偏差量的电压值.输出杂讯是表示在经过稳压及滤波后的直流输出电压上所有不需要的交流和噪声部份(包含低频之50/60Hz电源倍频信号、高于20 KHz之高频切换信号及其谐波,再与其它之随机性信号所组成)),通常以mV p-p峰对峰值电压为单位来表示. 一般的开关电源的规格均以输出直流输出电压的1%以内为输出杂讯之规格,其频宽为20Hz到20MHz(或其它更高之频宽如100MHz等). 开关电源实际工作时最恶劣的状况(如输出负载电流最大、输入电源电压最低等),若电源供应器在恶劣环境状况下,其输出直流电压加上杂讯后之输出瞬时电压,仍能够维持稳定的输出电压不超过输出高低电压界限情形,否则将可能会导致电源电压超过或低于逻辑电路(如TTL电路)之承受电源电压而误动作,进一步造成死机现象.例如5V输出,其输出杂讯要求为50mV以内(此时包含电源调整率、负载调整率、动态负载等其它所有变动,其输出瞬时电压应介于4.75V 至5.25V之间,才不致引起TTL逻辑电路之误动作).在测量输出杂讯时,电子负载的PA RD必须比待测之电源供应器的PA RD值为低,才不会影响输出杂讯之测量.同时测量电路必须有良好的隔离处理及阻抗匹配,为避免导线上产生不必要的干扰、振铃和驻波,一般都采用双同轴电缆并以50Ω于其端点上,并使用差动式量测方法(可避免地回路之杂讯电流),来获得正确的测量结果,日本计测KEISOKU GEIKEN 的PA RD 测试仪具备此种功能.F. 输入功率与效率:电源供应器的输入功率之定义为以下之公式:True Pow er = Pav(w att) = V1 A i dt = V rms x A rms x Pow er F actor即为对一周期内其输入电压与电流乘积之积分值,需注意的是Watt≠V rmsA rms而是Watt=V rmsA rmsxP.F.,其中P.F.为功率因素(Pow er F actor),通常电源供应器的功率因素在0.6~0.7左右,而大功率之电源供应器具备功率因素校正器者,其功率因素通常大于0.95,当输入电流波形与电压波形完全相同时,功率因素为1,并依其不相同之程度,其功率因素为1~0之间.电源供应器的效率之定义为:ΣV out x lout / True Pow er (w atts)即为输出直流功率之总和与输入功率之比值.通常个人电脑用电源供应器之效率为65%~80%左右.效率提供对电源供应器正确工作的验证,若效率超过规定范围,即表示设计或零件材料上有问题,效率太低时会导致散热增加而影响其使用寿命. 由于近年来对于环保及能源消耗愈来愈重视,如电脑能源之星「Energy Star」对开关电源之要求:于交流输入功率为30Wrms时,其效率需为60%以上(即此时直流输出功率必须高于18W);又对于A TX架构开关电源于直流失能(DC Disable)状态其输入功率应不大于5W.因此交流功率测试仪表需要既精确又范围宽广,才能合乎此项测试之需求.G. 动态负载或暂态负载一个定电压输出的电源,于设计中具备反馈控制回路,能够将其输出电压连续不断地维持稳定的输出电压.由于实际上反馈控制回路有一定的频宽,因此限制了电源供应器对负载电流变化时的反应.若控制回路输入与输出之相移于增益(U nity Gain)为1时,超过180度,则电源供应器之输出便会呈现不稳定、失控或振荡之现象.实际上,电源供应器工作时的负载电流也是动态变化的,而不是始终维持不变(例如硬盘、软驱、C PU或RA M动作等),因此动态负载测试对电源供应器而言是极为重要的.可编程序电子负载可用来模拟电源供应器实际工作时最恶劣的负载情况,如负载电流迅速上升、下降之斜率、周期等,若电源供应器在恶劣负载状况下,仍能够维持稳定的输出电压不产生过高激(Ov ershoot)或过低(U ndershoot)情形,否则会导致电源之输出电压超过负载组件(如TTL电路其输出瞬时电压应介于4.75V至5.25V之间,才不致引起TTL逻辑电路之误动作)之承受电源电压而误动作,进一步造成死机现象.开关电源的测试综述:良好的开关电源必须符合所有功能规格、保护特性、安全规范(如U L、C SA、VDE、DEMKO、SEMKO,长城等等之耐压、抗燃、漏电流、接地等安全规格)、电磁兼容能力(如F CC、CE等之传导与幅射干扰)、可靠性(如老化寿命测试)、及其他之特定需求等.开关电源包括下列之型式:·AC-DC:如个人用、家用、办公室用、工业用(电脑、周边、传真机、充电器)·DC-DC:如可携带式产品(移动电话、笔计本电脑、摄影机,通信交换机二次电源)·DC-AC:如车用转换器(12V~115/230V) 、通信交换机振铃信号电源·AC-AC:如交流电源变压器、变频器、U PS不间断电源开关电源的设计、制造及品质管理等测试需要精密的电子仪器设备来模拟电源供应器实际工作时之各项特性(亦即为各项规格),并验证能否通过.开关电源有许多不同的组成结构(单输出、多输出、及正负极性等)和输出电压、电流、功率之组合,因此需要具弹性多样化的测试仪器才能符合众多不同规格之需求.电气性能(Electrical Specifications)测试当验证电源供应器的品质时,下列为一般的功能性测试项目,详细说明如下:*功能(F unctions)测试:·输出电压调整(Hold-on V oltage A djust)·电源调整率(Line Regulation)·负载调整率(Load Regulatio n)·综合调整率(C onmine Regulation)·输出涟波及杂讯(O utput Ripple & Noise, RARD)·输入功率及效率(Input Pow er, Efficiency)·动态负载或暂态负载(Dy namic or Transient Response)·电源良好/失效(Pow er Good/Fail)时间·起动(Set-U p)及保持(Hold-U p)时间*保护动作(Protections)测试:·过电压保护(OVP, Ov er Voltage Protection)·短路保护(Short)·过电流保护(OCP, Ov er Current Protection)·过功率保护(OPP, Over Pow er Protection)*安全(Safety)规格测试:·输入电流、漏电电流等·耐压绝缘: 电源输入对地,电源输出对地;电路板线路须有安全间距.·温度抗燃:零组件需具备抗燃之安全规格,工作温度须於安全规格内.·机壳接地:需於0.1欧姆以下,以避免漏电触电之危险.·变压输出特性:开路、短路及最大伏安(VA)输出·异常测试:散热风扇停转、电压选择开关设定错误*电磁兼容(Electromagnetic C ompliance)测试:电源供应器需符合C ISPR 22、C L A SS B之传导与幅射的4dB馀裕度,电源供应器需在以下三种负载状况下测试:每个输出为空载、每个输出为50%负载、每个输出为100%负载.·传导干扰/免疫:经由电源线之传导性干扰/免疫·幅射干扰/免疫:经由磁场之幅射性干扰/免疫*可靠性(Reliability)测试:老化寿命测试:高温(约50-60度)及长时间(约8-24小时)满载测试.*其他测试:·ESD:Electrostatic Discharge静电放电(人或物体经由直接接触或间隔放电引起)在2-15KV之ESD脉波下,待测物之每个表面区域应执行连续20次的静电放电测试,电源供应器之输出需继续工作而不会产生突波(Glitch)或中断(Interrupt),直接ESD接触时不应造成过激(Ov ershoot)或欠激(U ndershoot)之超过稳压范围的状况、及过电压保护(OVP)、过电流保护(O CP)等.另外,於ESD放电电压在高达25KV下,应不致造成元件故障(F ailure).·EF T:Electrical F ast Transient or burst一串切换杂讯经由电源线或I/O线路之传导性干扰(由供电或建筑物内引起).·Surge:经由电源线之高能量暂态杂讯干扰(电灯之闪动引起).·VD/I:Dips and Interrupts电源电压下降或中断(电力分配系统之故障或失误所引起,例如供电过载或空气开关跳动所引起)·Inrush: 开机输入冲击电流,开关电源对供电系统的影响.。
10%负载调整率计算公式在工程学和经济学领域，负载调整率是一个重要的概念。
它用来衡量一个系统或者设备在不同负载下的性能变化情况，对于设计和优化系统和设备具有重要意义。
在本文中，我们将讨论负载调整率的计算公式及其在实际应用中的意义。
负载调整率是指在不同负载条件下，系统或者设备性能的变化率。
它通常用百分比来表示，可以用来衡量系统或者设备在不同负载条件下的稳定性和可靠性。
负载调整率的计算公式可以通过以下方式得到：负载调整率 = (最大负载性能最小负载性能) / 最小负载性能 100%。
其中，最大负载性能和最小负载性能分别表示系统或者设备在最大负载和最小负载条件下的性能表现。
通过这个公式，我们可以得到一个系统或者设备在不同负载条件下性能变化的百分比，从而可以更好地评估系统或者设备的性能稳定性。
在工程学领域，负载调整率的概念被广泛应用于各种系统和设备的设计和优化中。
例如，在电力系统中，负载调整率可以用来评估发电机在不同负载条件下的性能变化，从而确定最佳的发电机运行模式。
在机械系统中，负载调整率可以用来评估机械设备在不同负载条件下的运行稳定性，从而确定最佳的设备设计参数。
在交通运输系统中，负载调整率可以用来评估交通工具在不同负载条件下的能耐力，从而确定最佳的运输方案。
在经济学领域，负载调整率的概念也被广泛应用于各种产业和市场中。
例如，在生产领域，负载调整率可以用来评估生产设备在不同负载条件下的效率变化，从而确定最佳的生产计划。
在市场领域，负载调整率可以用来评估市场供求关系在不同负载条件下的变化，从而确定最佳的市场定价策略。
总之，负载调整率是一个重要的概念，它可以用来评估系统或者设备在不同负载条件下的性能变化情况，对于设计和优化系统和设备具有重要意义。
通过负载调整率的计算公式，我们可以更好地评估系统或者设备的性能稳定性，从而确定最佳的系统或者设备设计参数和运行模式。
在工程学和经济学领域，负载调整率的概念被广泛应用于各种系统和设备的设计和优化中，对于提高系统和设备的性能和效率具有重要意义。
ldo负载调整率
LDO负载调整率是指低压差线性稳压器（LDO）在负载变化时输出电压与负载电流之间的关系。
LDO是一种常用的电源管理器件，它通过降低电压差来提供稳定的输出电压。
然而，当负载电流变化时，LDO的输出电压也会随之变化。
LDO负载调整率越好，输出电压变化幅度越小，从而提高了系统对输出电压稳定性的要求。
LDO负载调整率的计算方法为：ΔV/ΔI，其中ΔV为负载变化时LDO输出电压的变化量，ΔI为负载电流的变化量。
一般来说，LDO
负载调整率越小，输出电压稳定性越好。
在实际应用中，需要根据系统的要求选择合适的LDO，以满足系统对输出电压稳定性的需求。
为了提高LDO负载调整率，可以采取一些措施，比如增加LDO的带宽，优化LDO的反馈回路，采用更好的输出电容等。
此外，也可以通过电源管理芯片（PMIC）来实现更好的负载调整率和输出电压稳定性。
- 1 -。
什么是负载调整率与电源调整率
1 负载调整率(LOAD REGULATION)
电源负载的变化会引起电源输出的变化，负载增加，输出降低，相反负载减少，输出升高。
好的电源负载变化引起的输出变化减到最低，通常指标为3%~5%。
负载调整率是衡量电源好坏的指标。
好的电源输出接负载时电压降小。
负载调整率=(满载时输出电压-半载时输出电压)/额定负载时输出电压。
2 电源调整率(LINE REGULATION,又名线电压调整率)
电源调整率的定义为电源供应器於输入电压变化时提供其稳定输出电压的能力。
此项测试系用来验证电源供应器在最恶劣之电源电压环境下，如夏天之中午(因气温高，用电需求量最大)其电源电压最低;又如冬天之晚上(因气温低，用电需求量最小)其电源电压最高。
在前述之两个极端下验证电源供应器之输出电源之稳定度是否合乎需求之规格。
电源调整率通常以一正常之固定负载(Nominal Load)下，由输入电压变化所造成其输出电压偏差率(deviation)的百分比，如下列公式所示：V0(max)-V0(min) / V0(normal) 电源调整率亦可用下列方式表示之：於输入电压变化下，其输出电压之偏差量须於规定之上下限范围内，即输出电压之上下限绝对值以内。
(本文转自电子工程世界：/mndz/2012/0129/article_13915.html)。
