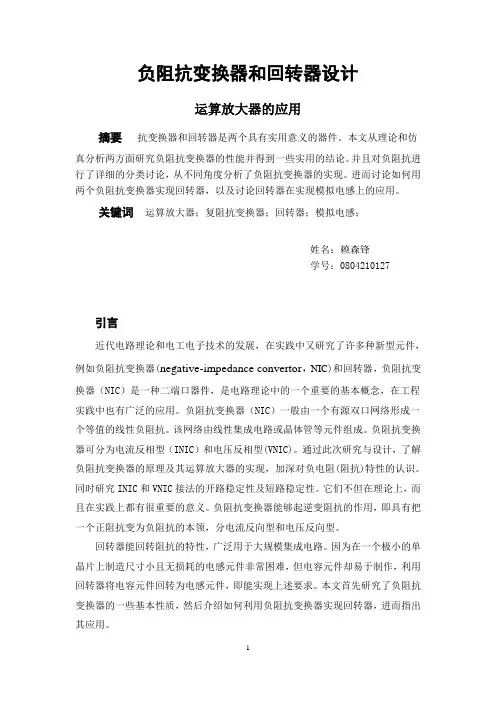

负阻抗变换器和回转器设计运算放大器的应用摘要抗变换器和回转器是两个具有实用意义的器件。
本文从理论和仿真分析两方面研究负阻抗变换器的性能并得到一些实用的结论。
并且对负阻抗进行了详细的分类讨论，从不同角度分析了负阻抗变换器的实现。
进而讨论如何用两个负阻抗变换器实现回转器，以及讨论回转器在实现模拟电感上的应用。
关键词运算放大器；复阻抗变换器；回转器；模拟电感；姓名：赖森锋学号：0804210127引言近代电路理论和电工电子技术的发展，在实践中又研究了许多种新型元件，例如负阻抗变换器(negative-impedance convertor，NIC)和回转器，负阻抗变换器（NIC）是一种二端口器件，是电路理论中的一个重要的基本概念，在工程实践中也有广泛的应用。
负阻抗变换器（NIC）一般由一个有源双口网络形成一个等值的线性负阻抗。
该网络由线性集成电路或晶体管等元件组成。
负阻抗变换器可分为电流反相型（INIC）和电压反相型(VNIC)。
通过此次研究与设计，了解负阻抗变换器的原理及其运算放大器的实现，加深对负电阻(阻抗)特性的认识。
同时研究INIC和VNIC接法的开路稳定性及短路稳定性。
它们不但在理论上，而且在实践上都有很重要的意义。
负阻抗变换器能够起逆变阻抗的作用，即具有把一个正阻抗变为负阻抗的本领，分电流反向型和电压反向型。
回转器能回转阻抗的特性，广泛用于大规模集成电路。
因为在一个极小的单晶片上制造尺寸小且无损耗的电感元件非常困难，但电容元件却易于制作，利用回转器将电容元件回转为电感元件，即能实现上述要求。
本文首先研究了负阻抗变换器的一些基本性质，然后介绍如何利用负阻抗变换器实现回转器，进而指出其应用。
正文一．负阻抗变换器的电路理论工程中常有一些非线性元件在一定的工作区域呈现负阻抗的特性（如隧道二极管等），可以利用运算放大器二端口网络可以形成一个等效的线性负阻抗，而这种由有源元件组成的网络称作负阻抗变换器。
14.6 回转器和负阻抗转换器
回转器和负阻抗变换器都是一种线性的、非互易的多端元件，
可以用晶体管电路或运算放大器实现。
1、回转器
将一个端口的电流（或电压）回转为另一个端口的电压
（或电流）的多端器件。
第 1 页
回转电阻r (回转电导g) i r(g)
112200u i r u i r -⎡⎤⎡⎤⎡⎤=⎢⎥⎢⎥
⎢⎥⎣
⎦⎣⎦⎣⎦00r r -⎡⎤
=⎢⎥⎣⎦
Z 1221
Z Z ≠（1）回转器的基本特性
1）回转器是非互易的线性二端口元件
1221
u ri u ri =-⎧⎨
=⎩Z 参数方程
Z 参数
第 3 页
有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）
112221120
u i u i ri i ri i +=-+=任一瞬间输入回转器的功率为：2）理想回转器是不储能、不耗能的无源二端口元件。
（2）回转器的等效电路
u 2
i 2i 1u 1-++
-
+
+--ri 1ri 2
u 2
i 2
i 1u 1
-
++-gu 1
gu 2
1221
i gu i gu =⎧⎨
=-⎩1221
u ri u ri =-⎧⎨
=⎩第 4 页
逆变性：把阻抗逆变为导纳L
把电容逆变为电感
NIC 端口的电压和电流关系
电流反向型
电压反向型
NIC
U U 电压反向型
电流反向型
NIC
1in (=1.5+电流反向型
的输入阻抗。
负阻抗变换器和回转器的设计摘要 本文简要介绍了负阻抗变换器（NIC ）和回转器的原理，通过实验研究NIC 的性能，并应用NIC 性能作为负内阻电源研究其输出特性，还将这负电阻应用到R LC 串联电路中， 从中观察到除过阻尼、临界阻尼、负阻尼外的无阻尼等幅振荡和总电阻小于零的负阻尼发散震荡；并且利用负阻抗变换器实现回转器，进而利用回转器将电容回转成模拟纯电感,还利用模拟的电感组成RLC 并联谐振电路。
关键字 负阻抗变换器 运算放大器 二端口网络 回转器 回转电导 模拟电感 并联谐振1.负阻抗变换器的原理负转换器是一种二端口网络，通常，把一端口处的U 1和I 1称为输入电压和输入电流，而把另一端口’处的U 2和-I 2称为输出电压和输出电流。
U 1、I 1和U 2、I 2的指定参考方向如下图中所示。
根据输入电压和电流与输出电压和电流的相互关系，负阻抗变换器可分为电流反向型(INIC)和电压反向型(VNIC)两种， 电路图分别如下图的（a ）（b ）所示：图中U 1和I 1称为输入电压和输入电流， U 2和-I 2称为输出电压和输出电流。
U 1、I 1和U 2、I 2的指定参考方向如图1-1、1-2中所示。
根据输入电压和电流与输出电压和电流的相互关系，负阻抗变换器可分为电流反向型(INIC)和电压反向型(VNIC)两种，对于INIC ，有U 1 =U 2 ；I 1=( 1K -)（2I -）式中K 1为正的实常数，称为电流增益。
由上式可见，输出电压与输入电压相同，但实际输出电流-I 2不仅大小与输入电流I 1不同(为I 1的1/ K 1倍)而且方向也相反。
换言之，当输入电流的实际方向与它的参考方向一致时，输出电流的实际方向与它的参考方向相反(即和I 2的参考方向相同)。
对于VNIC ，有U 1= 2K - U 2 ； I 1 = 2I -式中K 2是正的实常数，称为电压增益。
由上式可见，输出电流-I 2与输入电流I 1相同，但输出电压U 2不仅大小与输入电压U 1不同(为U 1的1/K 2倍)而且方向也相反。
负阻抗变换器和回转器一、摘要本文提出了利用运算放大器实现：（1）负阻抗变换器（NIC）的电路（2）回转器电路二、引言1、理想运算放大器有着①开环电压放大倍数A为无穷大；②输入电阻为无穷大；③输出电阻为零的特性。
而它在线性工作区的两个特性：“虚短”及“虚短”使得它有了广泛的应用。
如比例器、加法器、减法器、积分器等。
本文中则是实现了简单的负阻抗变换器和回转器。
2、负阻抗变换器（NIC）是一种二端口器件，是电路理论中的一个重要的基本概念，在工程实践中也有广泛的应用。
它一般由一个有源二端网络形成一个等值的线性负阻抗。
该网络可由线性集成电路或晶体管等元器件组成。
3、回转器是一种二端口网络元件，可用含晶体管或运算放大器的电路来实现。
它有着①不消耗能量不存储能量②非记忆元件③线性非互异元件④电量回转作用的特点。
也就是说它具有把一个端口的电压（或电流）“回转”成另一端口电流（或电压）的能力。
它的一个重要用途就是将电容“回转”成电感，或反之。
三、正文（一）实验材料与设备装置本实验采用的是虚拟的方法，所使用的软件为Multisim7。
（二）实验过程1、用运放设计一负阻抗变换器（NIC）电路⑴电流反向型负阻抗变换器（INIC）（图11 INIC电路INIC的端口特性可用T参数描述为：U11 0 U2 ，其中1 0 = T= I1 01 /k 当有负载Zl时，11’ 端口看进去的端口阻抗Z=U1/I1=kU2/I2，即为Z=-kZ2、即若22’接电阻R时，端口阻抗为-kR;接电感时，端口阻抗为-kL；接电容时，端口阻抗为-kC。
⑵电压反向型负阻抗变换器（VINC）（图12 VNIC电路VNIC的端口特性可用T参数描述为：U1k 0 = T= I1 01 I2 01当有负载Zl时，11’ 端口看进去的端口阻抗Z=U1/I1=kU2/I2，即为Z=-kZ2、即若22’接电阻R时，端口阻抗为-kR;接电感时，端口阻抗为-kL；接电容时，端口阻抗为-kC。
电工电子综合实验报告——负阻抗变换器和回转器的设计一、摘要本文提出了利用运算放大器实现：（1）负阻抗变换器（NIC）的电路（2）回转器电路二、引言1、理想运算放大器有着①开环电压放大倍数A为无穷大；②输入电阻为无穷大；③输出电阻为零的特性。
而它在线性工作区的两个特性：“虚短”及“虚短”使得它有了广泛的应用。
如比例器、加法器、减法器、积分器等。
本文中则是实现了简单的负阻抗变换器和回转器。
2、负阻抗变换器（NIC）是一种二端口器件，是电路理论中的一个重要的基本概念，在工程实践中也有广泛的应用。
它一般由一个有源二端网络形成一个等值的线性负阻抗。
该网络可由线性集成电路或晶体管等元器件组成。
3、回转器是一种二端口网络元件，可用含晶体管或运算放大器的电路来实现。
它有着①不消耗能量不存储能量②非记忆元件③线性非互异元件④电量回转作用的特点。
也就是说它具有把一个端口的电压（或电流）“回转”成另一端口电流（或电压）的能力。
它的一个重要用途就是将电容“回转”成电感，或反之。
三、正文（一）实验材料与设备装置本实验采用的是虚拟的方法，所使用的软件为Multisim7。
（二）实验过程1、用运放设计一负阻抗变换器（NIC）电路⑴电流反向型负阻抗变换器（INIC）（图1—1）图1—1 INIC电路INIC的端口特性可用T参数描述为：U1 1 0 U2 ，其中 1 0= T=I1 0 -1/k I2 0 -1 /k当有负载Zl时，11’端口看进去的端口阻抗Z=U1/I1=kU2/I2，即为Z=-kZ2.即若22’接电阻R时，端口阻抗为-kR;接电感时，端口阻抗为-kL；接电容时，端口阻抗为-kC。
⑵电压反向型负阻抗变换器（VINC）（图1—2）图1—2 VNIC电路VNIC的端口特性可用T参数描述为：U1 -k 0 U2 ，其中-k 0= T=I1 0 1 I2 0 1当有负载Zl时，11’端口看进去的端口阻抗Z=U1/I1=kU2/I2，即为Z=-kZ2.即若22’接电阻R时，端口阻抗为-kR;接电感时，端口阻抗为-kL；接电容时，端口阻抗为-kC。

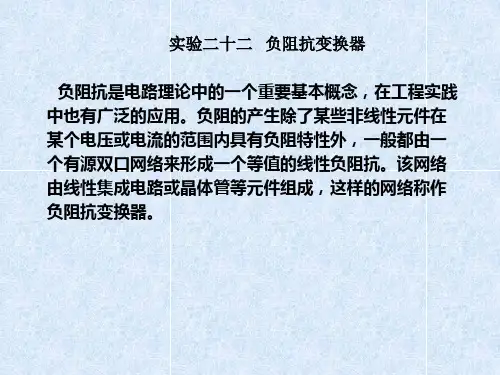

实验二十七负阻抗变换器的研究1实验目的1.加深对负阻抗概念的认识，掌握对含有负阻抗器件电路的分析方法。
2.了解负阻抗变换器的工作原理及其运放实现。
3.掌握负阻抗变换器的各种测试方法。
2实验器材1.QY-DT01电源控制屏2.直流稳压电源3.函数信号发生器4.QY-DG05通用电路实验模块5.QY-DG14受控源／回转器／负阻抗变换器实验模块6.示波器3实验原理1.负阻抗是电路理论中一个重要基本概念，在工程实践中广泛的应用。
负阻抗的产生除某些线性元件(如燧道二极管)在某个电压或电流的范围内具有负阻特性外，一般都由一个有源双口网络来形成一个等值的线性负阻抗。
该网络由线性集成电路或晶体管等元件组成，这样的网络称作负阻抗变换器(NIC)。
按有源网络输入电压和电流与输出电压和电流的关系，可分为电流倒置型和电压倒置型两种（INIC及VNIC），电路模型如图1 所示。
图1负阻抗变换器电路模型理想情况下，两种负阻抗变换器的电压、电流变换关系为：（1） 对于INIC 型：12U U = , 21I KI = (K 为正的常实数电流增益) （公式1）（2） 对于VNIC 型： 211U K U =- ， 21I I =- (K 1为电压增益) （公式2）由（公式1）可见，输入电压1U 经传输后等于输出电压2U ，大小和极性均未改变，但电流1I 经传输后变为2KI ，即大小和方向都变了，故名电流倒置型；由式（公式2）可见，经传输后，21I I =-，但电压的大小和正负极性都变了，故名电压倒置型。
2. 阻抗变换作用今在NIC 的输出端接以阻抗Z L ，如图26-2所示，则其输入阻抗可由（式1）求得：1221112121()i L U U U Z Z K I K I K I ====---或由（式2）可得122212i L U K U Z K Z I I -===--图2阻抗变换原理图可见Z i 为Z L 的（-1/K 1）倍或（-K 2）倍，即把正阻抗Z L 变换成了负阻抗，亦即能把R ，L ，C 元件分别变换为-R/K 1，L /K 1，C/K 1（或-K 2R ，-K 2L ，-K 2C ），故名负阻抗变换器。
实验五 负阻抗变换器的研究一、实验目的1． 了解负阻抗变换器的原理及其运放实现。
2． 通过负阻器加深对负电阻(阻抗)特性的认识,掌握对含有负阻的电路的分析测量方法。
二、实验原理负阻抗变换器(NIC)是一种二端口器件，如图5—1所示。
图5—1通常，把端口1—1’处的U 1和I 1称为输入电压和输入电流，而把端口2—2’处的U 2和-I 2称为输出电压和输出电流。
U 1、I 1和U 2、I 2的指定参考方向如图5—1中所示。
根据输入电压和电流与输出电压和电流的相互关系，负阻抗变换器可分为电流反向型(CNIC)和电压反向型(VNIC)两种，对于CNIC ，有U 1 =U 2 I 1=( 1K -)（2I -）式中K 1为正的实常数，称为电流增益。
由上式可见，输出电压与输入电压相同，但实际输出电流-I 2不仅大小与输入电流I 1不同(为I 1的1/ K 1倍)而且方向也相反。
换言之，当输入电流的实际方向与它的参考方向一致时，输出电流的实际方向与它的参考方向相反(即和I 2的参考方向相同)。
对于VNIC ，有U 1= 2K - U 2 I 1 = 2I -式中K 2是正的实常数，称为电压增益。
由上式可见，输出电流-I 2与输入电流I 1相同，但输出电压U 2不仅大小与输入电压U 1不同(为U 1的1/K 2倍)而且方向也相反。
若在NIC 的输出端口2—2’接上负载Z L ，则有U 2= -I 2Z L 。
对于CNIC ，从输入端口1—1’看入的阻抗为L in Z K I K U I U Z 12121111-===对于VNIC ，从输入端口1—1`看入的阻抗为L in Z K I U K I U K I U Z 2222222111-==--==若倒过来，把负载Z L 接在输入端口1—1’，则有U 1=-I 1Z L ，从输出端口2—2’看入，对于CNIC ，有L in Z K I UK I K U I U Z 11111112221-====对于VNIC ，有L in Z K I K U I U K I U Z 212111222211-==--== 综上所述，NIC 是这样一种二端口器件，它把接在一个端口的阻抗变换成另一端口的负阻抗。
回转器与负阻抗变换器的设计回转器和负阻抗变换器的设计是电路设计的任务之一，它们的重要性不可低估。
它们被用来对电压和电流进行变换，从而改变一个系统的电气特性。
这篇文章将回转器和负阻抗变换器的设计进行简单介绍，以便于理解这两种变换器的原理及其应用。
回转器是一种特殊的能量转换器，它可以把直流能量转换成交流能量。
它一般由两个电感组成，连接在一起，中间接收到一个外部交流电源，当电流通过第一个电感的最大的时候，会产生磁场从正一方到负一方，从而把电能转换到另一个电极上。
由于回转器的简单、紧凑和可靠的性能，它被用在电动机驱动系统、放大器电源、电抗器控制系统等等。
负阻抗变换器是一种电力变换器，用来在电力系统中改变电压水平和可以输出快速反应电流。
它通常由一个电容器和一个控制回路组成，电容器可以存储和释放电荷，而控制回路则可以控制电容器的行为。
它的特点是反应迅速，可以快速改变电压，有助于调节电力系统的电压水平和负面反馈控制。
它主要应用于甲烷气体压缩机、燃料电池电源等系统。
回转器和负阻抗变换器的设计需要考虑到不少因素，例如电感、电源、控制、电容等，根据不同系统的不同要求，需要经过精心设计来确保它们的工业性能。
此外，如果需要更高效的能量传输和反应，还需要考虑它们的其他变换器，如带反馈的驱动器、高压变换器等。
综上所述，回转器和负阻抗变换器是电路设计的重要组成部分，它们可以用来调整系统的输入和输出，改善系统效率、可靠性和生态友好性。
使用合理的回转器和负阻抗变换器设计，可以在很短的时间内完成能源变换，同时保持系统的安全和稳定性，从而提高电力系统的整体性能。
