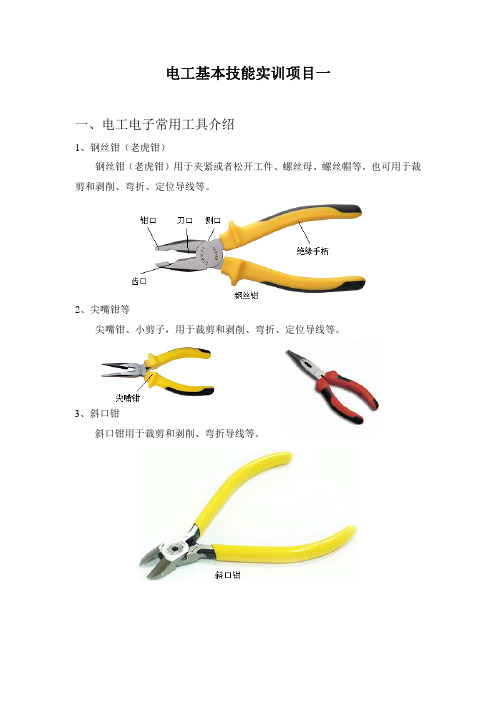

电工基本技能实训项目一一、电工电子常用工具介绍1、钢丝钳(老虎钳)钢丝钳(老虎钳)用于夹紧或者松开工件、螺丝母、螺丝帽等,也可用于裁剪和剥削、弯折、定位导线等。
2、尖嘴钳等尖嘴钳、小剪子,用于裁剪和剥削、弯折、定位导线等。
3、斜口钳斜口钳用于裁剪和剥削、弯折导线等。
4、电钻手电钻——主要由于钻孔,钻头直径一般为4.8-5.0mm。
5、钢板直尺钢板尺经常用于划线、测量距离、裁切面板等。
6、壁纸刀壁纸刀(钩刀)主要用于面板(铝塑板、有机板、塑料板等)的刻划、裁切。
7、电工刀电工刀经常用于裁剪和剥削、弯折、定位导线等。
8、锤子小锤子主要用于敲击物件、锤钉、起钉等组装和安装。
9、热熔胶枪热熔胶枪是一种固定和密封电子器件与电路的常用工具。
主要用于管件、芯片、电路、设备边条缝隙的固定和密封。
一般选择30-60w之间即可。
10、热风枪热风枪用于弯曲或熔接塑胶,清除旧漆及替热缩管加温,以及焊接、镀锡、熔接黏胶及解冻水管。
11、螺丝刀螺丝刀是一种用来拧转螺丝钉以迫使其就位的工具,通常有一个薄楔形头,可插入螺丝钉头的槽缝或凹口内――亦称“改锥”。
主要有一字(负号)和十字(正号)两种。
常见的还有六角螺丝刀,包括内六角和外六角两种。
电动螺丝起子则是由一个塑胶手把外加一个电动棘轮机构。
后者让锁螺丝的铁棒可以顺时针或逆时针空转,借由空转的机能达到促进锁螺丝的效率,而不需逐次将动力驱动器(手)转回原本的位置。
12、扳手扳手是设备安装、装置及设备检修、维修工作中的必需工具,扳手一般有活动扳手、梅花扳手、套筒扳手等,另外有特殊场合使用的各种特殊扳手,如自行车钢丝扳手、辐条扳手、多功能扳手等。
通常能用套筒扳手的地方不用梅花扳手,但需要有足够的空间;能用梅花扳手的地方不用开口扳手,但需要套进去才能拧螺丝;尽量不用活动扳手。
前面的扳手防滑性能好,力矩比较大,后面的扳手比较灵活,但不能用在特别重要的地方像缸盖螺丝等。
13、验电笔验电笔是判断照明电路中的相(火)线和中心(零)线、检验500V以下低压电气设备是否漏电的常用而又方便的工具。
电工实训指导书一、实训目的和意义电工实训是电力工程专业学生培养过程中重要的一环,通过实际操作和训练,学生能够巩固所学的理论知识,并掌握电工领域常见的操作技能。
本指导书旨在帮助学生全面了解电工实训的目的和意义,以及为学生提供详细的实训指导。
二、实训前的准备工作在进行电工实训之前,学生需要做好一系列准备工作。
具体包括:1.理论知识复习:在实训开始前,学生应复习相关的电工理论知识,包括电路基本原理、电器设备的安装要求等。
2.安全意识培养:电工实训存在一定的危险性,学生需要加强安全意识的培养,掌握基本的安全操作规范,并穿戴好相关的安全防护装备。
3.工具和设备准备:学生需要确认所需的工具和设备是否齐全,并保证它们的安全和有效性。
三、实训内容和步骤1. 实验室设备和布置在电工实训中,学生需要熟悉实验室中的各种设备和布置,包括电路连接台、电流表、电压表等。
学生应了解每种设备的功能和正确使用方法。
2. 基本电路的实验在电工实训中,学生需要掌握基本电路的连接和实验方法,包括串、并联电路的搭建和连接方法,电路中电阻、电流和电压的测量方法等。
学生可以通过实验来验证电路中的基本定律和公式。
3. 电器设备的安装和接线电工实训还包括电器设备的安装和接线的实践操作,学生需要了解电器设备的安装位置、安装要求和接线方法。
通过实际操作,学生可以掌握电器设备的正确安装和接线技巧。
4. 故障排除在电工实训中,学生需要学会故障排除的方法和技巧。
学生可以通过模拟实际故障情况,找出故障点并修复,提高解决问题的能力和实际操作能力。
5. 安全操作和事故处理在电工实训过程中,学生需要时刻注意安全操作,并掌握事故处理的应急措施。
学生应熟悉实验室中的紧急停电开关和消防设备的位置和使用方法,以确保实训过程中的安全性。
四、实训后的总结与评估在电工实训结束后,学生需要进行实训总结和自我评估。
学生可以回顾实训过程中遇到的问题和困难,总结经验和教训,以及对自己的实际操作能力和理论知识掌握程度进行评估。
一、课程名称:电工实训二、课程目标:1. 使学生掌握电工基本操作技能,包括安全用电知识、电工工具使用、线路连接等。
2. 培养学生动手实践能力,提高学生的实际操作水平。
3. 增强学生对电工行业的基本认识,激发学生对电工专业的兴趣。
三、课时安排:2课时四、实训内容:第一课时:1. 实训项目:电工工具的认识和使用2. 实训目的:a. 熟悉电工工具的种类、用途和正确使用方法;b. 学会使用电工工具进行简单的线路连接。
3. 实训步骤:a. 讲解电工工具的种类、用途及正确使用方法;b. 学生分组,每组领取一套电工工具,进行实际操作练习;c. 教师巡回指导,纠正学生操作中的错误;d. 学生完成实际操作,教师进行点评和总结。
4. 实训内容:a. 钳子、螺丝刀、剥线钳、尖嘴钳等电工工具的认识和使用;b. 线路连接的基本方法,如单线连接、双线连接等。
第二课时:1. 实训项目:线路连接与故障排查2. 实训目的:a. 学会正确连接线路,确保线路安全可靠;b. 掌握线路故障排查的基本方法。
3. 实训步骤:a. 讲解线路连接的方法和注意事项;b. 学生分组,每组领取一套线路连接材料,进行实际操作练习;c. 教师巡回指导,纠正学生操作中的错误;d. 学生完成实际操作,教师进行点评和总结。
4. 实训内容:a. 线路连接的基本方法,如单线连接、双线连接等;b. 线路故障排查的基本方法,如短路、断路等。
五、实训评价:1. 学生对电工工具的认识程度;2. 学生线路连接的熟练程度;3. 学生对线路故障排查的能力。
六、实训答案:第一课时:1. 学生能正确识别和说出电工工具的名称和用途;2. 学生能熟练使用电工工具进行线路连接。
第二课时:1. 学生能正确连接线路,确保线路安全可靠;2. 学生能初步掌握线路故障排查的基本方法。
七、课后作业:1. 复习本节课所学内容,加深对电工工具、线路连接和故障排查的理解;2. 完成课后练习题,巩固所学知识。
电工基本技能实训电工基本技能实训1. 介绍电工是一种专门从事电力系统安装、调试、维护和修理工作的技术人员,他们在各个领域中发挥着重要的作用。
为了提高电工的技能水平,保证电力系统的安全和可靠运行,电工基本技能实训显得尤为重要。
2. 实训内容电工基本技能实训主要包括以下几个方面:2.1. 电路图的阅读与理解电工需要能够准确地阅读和理解各种电路图,包括电线路、控制线路和保护线路等。
他们需要熟悉电路图中的符号和标识,能够判断线路的连接方式、工作原理和故障排查方法。
2.2. 电工基本工具的使用电工在实际工作中需要熟练使用各种电工基本工具,如钳子、螺丝刀、电焊机、万用表等。
实训中,他们将学习如何正确使用这些工具,并掌握其中的注意事项和安全技巧。
2.3. 线路的连接与布线电工需要掌握电线的连接方法和布线技巧。
在实训中,他们将了解不同类型的电线连接方式,并学会正确地插拔和固定电线。
他们还将学习线路的布置和规划,保证电力系统的整体安全和可靠运行。
2.4. 电器设备的安装与调试电工需要具备安装和调试各种电器设备的能力。
在实训过程中,他们将学习电器设备的安装方法和注意事项,并通过调试和测试来确保设备的正常工作。
2.5. 安全知识和事故处理电工在实际工作中会面临一些安全隐患和事故风险,所以必须具备相关的安全知识和事故处理能力。
实训中,他们将学习如何正确穿戴和使用个人防护装备,并掌握事故应急处理的基本步骤和方法。
3. 观点与理解电工基本技能实训对于电工的职业发展和技能提升具有重要意义。
通过实训,电工能够系统地学习和掌握各种基本技能,提高自己的工作效率和质量。
实训还能帮助电工培养良好的工作习惯和安全意识,减少事故的发生。
实际工作中,电工经常需要面对不同类型的电路和故障,需要准确判断和迅速解决问题。
通过实训,电工能够提前接触到各种复杂的电路图和设备,增强自己的思维能力和问题解决能力。
实训还能够培养电工的团队协作精神和沟通能力,提高他们与其他工作人员的配合效率。
电工实训内容及过程
电工实训是电气类专业学生进行的一项重要实践教学活动,旨在培养学生的实际操作能力和工程实践经验。
下面介绍电工实训的内容和过程。
一、实验内容
1. 电路基础实验:包括欧姆定律、基尔霍夫定律、电感与电容的实验等,让学生了解电路的基本原理。
2. 电机实验:包括直流电机、交流电机的实验,让学生了解电动机的结构和工作原理。
3. 电子元器件实验:包括二极管、三极管、场效应管、集成电路等元器件的实验,让学生了解各种元器件的特性和应用。
4. 继电器及保护实验:包括继电器的工作原理和应用、电流、电压保护等实验。
5. PLC实验:包括PLC编程和应用、控制器的硬件组装等,让学生了解PLC的应用。
二、实验过程
1. 实验准备:学生在实验前要认真阅读实验指导书,准备所需的实验仪器和材料。
2. 实验操作:学生按照实验指导书的要求进行实验操作,注意安全、精确和仪器的正确使用。
3. 实验记录:学生要认真记录实验过程和实验结果,包括实验数据、图表和结论等。
4. 实验分析:学生要对实验结果进行分析和讨论,探讨实验中出现的问题和解决方法。
5. 实验总结:学生要对实验过程和实验结果进行总结,思考如何运用所学知识解决实际问题。
电工实训是电气类专业学生培养实际操作技能和工程实践经验的重要途径,学生要认真参与实训,掌握实验技能,提高实际操作水平,为今后的工作做好准备。
电工实训报告【三篇】一、实习时光:20xx年9月18日—20xx年9月22日二、实习地点:xxxx电工电子实习基地三、指导老师:xxx四、实习目的:1、熟悉电工工具的使用方法。
2、了解安全用电的有关知识及触电的急救方法。
3、掌握电工基本操作技能。
4、熟悉电动机控制电路的调试及故障排除方法。
5、熟悉电动机板前配线的工艺流程及安装方法。
6、了解电动机正转反转电路设计的一般步骤,并掌握电路图的绘制方法。
7、熟悉常用电器元件的性能、结构、型号、规格及使用范围。
五、实习资料:(一)常用低压电器介绍1、螺旋式熔断器螺旋式熔断器电路中最简单的短路保护装置,使用中,由于电流超过容许值产生的热量使串联于主电路中的熔体熔化而切断电路,防止电器设备短路或严重过载。
它由熔体、熔管、盖板、指示灯和触刀组成。
选取熔断器时不仅仅要满足熔断器的形式贴合线路和安装要求,且务必满足熔断器额定电压小于线路工作电压,熔断器额定电流小于线路工作电流。
2、热继电器热继电器是用来保护电动机使之免受长期过载的危害。
但是由于热继电器的热惯性,它只能做过载保护。
它由热元件、触头系统、动作机构、复位按钮、整定电流装置、升温补偿元件组成。
其工作原理为:热元件串接在电动机定子绕组仲,电动机绕组电流即为流动热元件的电流。
电动机正常运行时热元件产生热量虽能使双金属片弯曲还不足以使继电器动作。
电动机过载时,经过热元件电流增大,热元件热量增加,使双金属片弯曲唯一增大,经过一段时光后,双金属片推动导板使继电器出头动作,从而切断电动机控制电路。
3、按钮开关按钮开关是用来接通或断开控制电路的,电流比较小。
按钮由动触点和静触点组成。
其工作原理为:按下按钮时,动触点就把下边的静触点接通而断开上边的静触点。
这种按钮有四个接线柱,成对使用。
常态时,如果接上边的静触点电路就是闭合的,称为常闭开关,如果接下边的静触点电路是打开的,称为常开开关。
4、交流接触器接触器主要作用于频繁接通或分断交,直流电路并且能够远距离控制电器。
电工技术实训指导书电工技术安全指导书主要内容1安全用电和基本操作技能;1.1安全用电的基本常识1.2常用电工工具的使用;1.3导线的连接方法及要求1.4操作技术要求1.5工具、器材2照明电路的配线安装2.1基本知识2.2线路的安装步骤和方法2.3照明电路的安装3常用低压电气知识及电气识图3.1电气识图3.2常用低压电气的基本知识4点动和连续运行控制线路的配线和安装5接触器连锁正反转运行控制线路的配线和安装6顺序控制线路的配线和安装7能耗制动控制线路的配线和安装行线槽8Y-Δ降压启动控制线路的配线和安装行线槽1安全用电和基本操作技能0.5天1.1实训目的1了解安全用电的基本常识2掌握电工常用工具的使用方法;3熟悉导线连接方法;1.2实训内容1安全用电基本常识见附2强调事项①触电急救时,必须首先切断电源;②维修时,应在电源开关处挂警告牌;③用直梯爬高作业时,必须加防滑装置;④在电气危险场所照明时,必须用低压安全手灯;⑤了解人工急救的基本常识;2常用电工工具的使用①钢丝钳与剥线钳主要用于切断导线及去4mm2以下导线的绝缘层,使用时必须检查绝缘柄的绝缘部分是否完好;剪断带电导线时,不得用刀口剪切相线和零线;②电工刀主要用于剖削电线线头、削制木榫等;使用时将刀口朝外,剖削绝缘层时,使刀面与导线成较小的锐角,电工刀使用完毕,随即将刀身折进刀柄,电工刀无绝缘保护,切不能在带电导线上进行操作;·绝缘线头的处理用电工刀以45°角倾斜切入塑料层并向线端推削,削去一部分塑料层,并将另一部分塑料层翻下,将翻下的塑料层切去,露出芯线;·护套线头的剖削根据需要长度用电工刀在指定的地方滑一圈深痕,但不得损伤芯线绝缘层,对准芯线的中间缝隙,用电工刀把保护套层划破,剥去线头保护层,露出芯线绝缘层,在距离保护层约10mm处,用电工刀将护套芯线绝缘层剥去;·漆包线线头去绝缘层漆包线线头可用专用工具刮线刀刮去绝缘漆层,也可用电工刀刮削,把绝缘漆层刮干净,但不得将铜线刮细、刮断;直径在0.07mm以下的漆包线不便去绝缘层,只需将待接的两线头并拢后,拧成麻花形,用打火机直接烧焊即可;3导线的连接方法及要求①单股芯线“—”型直线连接方法是先将两导线端去其绝缘层后作×相交,互相绞合2—3匝后扳直,两线端分别紧密向芯线上并绕5—6圈,多余线端剪去,钳平切口;②单股芯线“T”型分支连接支线端和干线端去其绝缘后十字相交,使支线芯线根部留出约3mm后向干线缠绕一圈;再环绕成结状,收紧线端向干线并绕5—6圈后,剪平切口;如果连接导线截面较大,两芯线十字相交后,直接在干线上紧密绕6—8圈即可;③多股芯线的直接连接·线头去其绝缘后在线头全长的1/3根部进一步绞紧,余下的线头芯子分散成伞骨状;·两伞骨状对叉;·捏平每股芯线;·在一端分出紧相邻的两根芯线垂直;·顺时针方向并绕两圈后扳成直角与干线贴紧;·同步骤④,又拿出两根芯线,做法同⑤;·最后三根新线密绕至根部;·剪去余端,钳平切口;4操作技术要求①工具使用正确,芯线与刀痕;②接线方法正确,缠绕圈数在规定的范围内,芯线与绝缘层间的间隙为2—3mm;③连接牢固整齐,层次清晰、平直、圆滑;④切口无毛刺;⑤绝缘恢复检验,起、终位置迭压严密,不露芯线;5工具、器材①电工常用工具一套;②单股2.5mm2芯线3m;③多股10mm2芯线2m;④绝缘带一圈;1.3电工工具的使用及导线连接评分标准2照明电路的配线安装1天2.1实训目的1了解常用照明电路的组成电路及控制电路原理图,并能正确绘制、优化电路接线图;2熟记电路安装工艺要求,并能按工艺要求熟练地进行电路的配线和接线操作;2.2实训内容1电气原理图2电气工艺图根据电气原理图,在实训手册上画出安装接线图;3安装步骤①清点元件数量和规格,检查元件是否良好,熟悉单相电度表以及单相闸刀开关的结构和接线方法;②按接线图固定各种元件,要求安装端正,不可歪斜;闸刀开关的熔体额定电流一般取小于或等于电度表的额定电流;③安装、接线完毕,检查电路的安装质量和接线是否正确,校验电路的绝缘性能;④通电试验时,电度表放置的位置应与地面保持垂直,否则会影响电度表的准确性甚至不走;⑤对电路中出现的故障或人为设置的常见故障进行分析和检修练习;4工艺要求①横平竖直、分布均匀;②同一平面导线不能交叉,每一端点接线不超过两根;③火线进开关;④照图接线,元器件紧固可靠;⑤导线露芯不超过2mm;5工具、器材①工厂常用工具一套;②单相电度表1只;③单相闸刀开关10A1只;④双连开关2只;⑤灯座1只;⑥灯泡220V/40W1只;⑦熔断器RC1-10A2副;⑧圆木6只;⑨二芯塑料护套线BV1.5mm22.5m;⑩保险丝10A20cm;2.3室内照明控制电路安装评分标准3异步电动机点动与连续运行控制线路的安装一天3.1实训目的1掌握电动机控制电路的基本分析方法;2能用新学知识进行一般的电动机控制电路的设计与安装;3熟悉电动机控制电路安装的工艺要求;2.2实训内容3.1电气原理图2元器件的结构认识能掌握常用机床电器的结构及工作原理,并能进行维修及校验;3电路原理分析能根据原理图分析电路的工作原理,通电试运转后,能分析故障原因并能进行排除;4电气工艺图能根据电气原理图,合理确定各元件的安装位置,并能画出工艺接线图;5安装技术要求①横平竖直、分布均匀;②同一平面导线不能交叉,每一端点接线不超过两根;③布线通道尽可能少,回路并行导线主、控电路分类集中,单层密排,紧贴安装面布线;④照图接线,元器件紧固可靠;⑤导线露芯不超过2mm;6工具、器材①电工常用工具一套;②三相异步电动机0.55KW一台;③交流接触器、热继电器各一个;④按钮开关一个;⑤熔断体10A5个;⑥熔断器KC1-10A5副;⑦2.5mm2铝芯线黄、绿、红各3副;⑧万用表MF-47一块;3.3评分标准:见附14三相异步电动机正反转控制电路的安装一天4.1实训目的1熟悉电动机正反转控制电路的工作原理;2掌握接触器的维修及检验方法;3掌握电动机控制电路安装的工艺要求;4.2实训内容1电气原理图2电路原理分析3电气工艺图根据原理图,合理确定各元件的安装位置,并画出工艺接线图;4安装技术要求同课题三5工具、器材①电工常用工具一套;②三相异步电动机0.55KW一台;③交流接触器2个,热继电器各一个;④按钮开关一个;⑤熔断体10A5个;⑥熔断器KC1-10A5副;⑦2.5mm2铝芯线黄绿各2m、红5m;⑧万用表MF-47一块;6自检与试运行根据原理图,用万用表初步检测接线正确与否,并能分析故障原因;4.3评分标准:见附15三相异步电动机顺序控制电路的安装一天5.1实训目的1熟悉三相异步电动机顺序控制电路的安装;2进一步掌握电动机控制电路安装的工艺要求;3初步掌握较复杂电路故障原因分析及排除方法; 5.2实训内容1电气原理图2电路原理分析按下SB2—KM1线圈得电—KM1主触头闭合—1M电动机运转按下SB3—KM2线圈得电—KM2主触点闭合—2M电动机运转SB2为2M停止按钮,SB1为总停止按钮;KM1、KM2辅助常开分别为1M2M的自锁触点;3电气工艺图根据原理图,合理确定各元件的安装位置,并画出工艺接线图;4安装技术要求同课题三5工具、器材1、电工常用工具一套;2、三相异步电动机0.55KW2台;3、交流接触器、热继电器各2个;4、按钮开关4个;5、熔断器KC1-10A5副;6、2.5mm2铝芯线黄绿各2m、红5m;7、万用表MF-47一块;6自检与试运行根据原理图,用万用表初步检测接线正确与否,并能找出故障部位及分析原因;5.3评分标准:见附16能耗制动控制电路的安装半天6.1实训目的1学习三相异步电动机能耗制动的控制电路2进一步掌握电动机控制电路安装的工艺要求;3初步掌握较复杂电路故障原因分析及排除方法;6.2实训内容1电气原理图2电路原理分析按下SB—KM1线圈得电—KM1主触头闭合—1M电动机运转按下SB1—KM2和KT线圈得电并自锁;KM1线圈失电—M停转;常闭KT触头延时打开,制动结束;3电气工艺图根据原理图,合理确定各元件的安装位置,并画出工艺接线图;4安装技术要求同课题三5工具、器材1、电工常用工具一套;2、直流电原调压器电压36伏3、三相异步电动机0.55KW2台;3、交流接触器2个、热继电器、时间继电器各1个、;4、按钮开关2个;5、熔断器KC1-10A5副;6、2.5mm2铝芯线黄绿各2m、红5m;7、万用表MF-47一块;6自检与试运行根据原理图,用万用表初步检测接线正确与否,并能找出故障部位及分析原因;6.3评分标准:见附17三相异步电动Y—Δ起动控制电路的安装一天7.1实训目的1熟悉三相异步电动机Y—△起动电路的工作原理;2掌握端子接线图的画法;3掌握电动机输入端子接线方法;4进一步掌握电动控制电路安装工艺要求;7.2实训内容1电气原理图2电路原理分析Y型连接:将电动机三相绕组的尾端连在一起;△型连接:将电动机三相绕组的首、尾端分别相连;3电气工艺图根据原理图,合理确定各元件的安装位置,并画出工艺接线图;4安装技术要求同课题三5工具、器材①电工常用工具一套;②三相异步电动机5.5KW2台;③交流接触器3个,热继电器1个;④按钮开关3个;⑤熔断器KC1-15A15副;⑥2.5mm2铝芯线黄绿各3m、红6m;⑦万用表MF-47一块;6自检与试运行根据原理图,用万用表检测接线正确与否,并能找出故障部位及分析原因;7.3评分标准:见附1附1:课题考核评分标准1接线工艺符合要求40分:导线露芯超过2mm,每处扣2分,每一端子接线超过2根,每处扣2分,导线无交叉,每交叉一处扣2分;布线合理,整齐美观,接头牢固,否则扣5-10分;2送电操作50分:能正常工作得全分;不能工作,但能正确排除故障,扣15—20分;不工作又不能正确排除,不得该项分;3安全文明生产10分:每违反安全操作规程一次扣10分;4工时:在规定时间内完成,不扣分;超时扣10分;附2:安全用电规程1、安全用电、人人有责;2、任何单位和个人,不得有从事危害电力线路设施的行为;3、用电户受、用电设备的安装与使用应符合国家电力行业的有关部门规定;4、用电户或临时用电应当向当地供电所申请;5、用电设施安装应符合国家行业规定标准,不准私拉乱接用电设备;临时用电期间用户应派专人看管临时用电设备,用完应及时拆除;6、严禁私自改变低压系统运行方式,禁止采用“一相一地”方式用电;7、严禁私设电网防盗和捕鼠、狩猎、捕鱼;8、严禁使用挂钩线、破股线、地爬线和绝缘不合格的导线接电;9、严禁攀登、跨越电力设施的保护围墙或遮栏;10、严禁往电力线、变压器上仍东西;11、不准在220千伏以下的电力线路设施周围水平距离300米以内的范围内放炮采石;12、不准靠近电杆挖坑或取土,不准在电杆上栓牲畜,不准破坏拉线,以防倒杆断线;13、不准在电力线路上挂晒衣物;晒衣线绳与低压电力线路要1.25M以上的水平距离;14、不准通信线、广播线与电力线同杆架设;通信线、广播线和电力线进户时要明显分开;15、不得在电力线路的杆塔、拉线基础保护区内取土、建房、打井、打场、烧窑、烧荒、堆谷物、堆柴草、栽种树竹及影响安全供电的物品,以保证与电力线路保护区垂直和水平的安全距离;16、在电力线附近搭建构筑物、修理房屋和砍伐树木时,必须经当地供电部门同意,采取防范措施;当发生纠纷时,由电力部门依法协调处理;17、演戏、放映、钓鱼和集会等活动要远离架空电力线路和其他带电设备,防止触电伤人;18、船只通过跨河电力线路时,应及早放下桅栏杆;不要在电力线路下扬鞭赶牛放羊;机动车辆行驶或田间作业时,不要碰电杆和拉线;19、教育儿童不玩弄电气设备、不爬电杆、不摇晃拉线、不爬变压器,不要在电力线附近打鸟、放风筝和有其他损坏电力设施、危及安全的行为;20、发现电力线断落时,不要靠近;如距离导线的落地点8M以内时,应及时将双脚并立,按导线落地点反方向跳离,并看守现场或立即找电工处理;21、发现有人触电,不要赤手拉触电人,应尽快用绝缘或干燥材料断开电源,并将触电者就近抬到荫凉通风的地方按紧急救护法进行施救;不得用“沙埋法或河水浸泡法放电”等愚昧无知的方法救人,以免延误救人最佳时效;22、必须跨房的低压电力线路与房顶的垂直距离应保持2.5M及以上,对建筑物的水平距离应保持1.25M以上;23、不得向电力线路设施射击或向导线抛掷物体;24、严禁擅自在导线上接用电器设备;25、不得擅自攀登杆塔或在杆塔上架设电力线、通信线、广播线或安装广播喇叭;26、严禁利用杆塔、拉线作重牵引地锚桩;27、不得在杆塔、拉线上栓牲畜、悬挂物体,攀附或种植农作物;28、不得在杆塔内不含杆塔与杆塔之间或杆塔与拉线之间修筑公路;29、严禁盗窃、拆卸杆塔或拉线上的器材,移动、损坏永久性标志或标志牌;30、架设电视天线时应远离电力线路,不得同杆架设或交越,天线杆与高底压电力线路的最小距离应大于杆高3.0M,天线拉线与上述电力线路的净空距离应大于3.0M;31、剩余电流动作保护器漏电保护器动作后,应迅速查明跳闸原因,排除故障后方能投运;32、家庭用电禁止拉临时线和使用带插座的灯头;33、用户发现有线广播喇叭发出怪叫声时,不准乱动设备,要先断开广播开关,再找电工处理;34、擦拭灯头、开关、电器时,要断开电源后进行;更换灯泡是,要站在干燥木凳等绝缘物上;35、用电器具出现异常,如电灯不亮,电视机无声无像,电冰箱、洗衣机不启动等情况时,要先断开电源,再作修理,如果用电器具同时出现冒烟、起火或爆炸的情况,不要赤手去切断电源开关,应尽快找电工处理;36、用电器具的外壳、手柄开关、机械防护有破损、失灵等有碍安全情况时,应及时修理,未经修复不得使用;37、新购置和长时间停用的用电设备,使用前应检查绝缘情况.38、家用电器具极其启动装置外露可导电部分,均应按照安全用电有关规定要求装设保护接地;39、电力线路导线边线向外侧水平延伸并垂直于地面所形成的两平行面内的区域称为电力线路保护区;任何单位或个人在架空电力线路保护区内,必需遵守下列规定:1不得堆放谷物、草料、垃圾、易燃物、易爆物、不得倾倒酸、碱、盐及其它影响安全供电的物品;2不得烧窑、烧荒;3不得挖坑、取土,不得兴建建筑物、构筑物;4不得种树竹;5不得挖坑、取土;电力设施保护区域的规定。
初级电工实操资料一、概述初级电工实操资料旨在为初级电工提供必要的实操知识和技能,以帮助他们在电工领域中进行各种任务。
本资料将涵盖电工基本工具的使用、电路连接的实操、电气设备的安装与维护等方面的内容。
二、电工基本工具的使用1. 绝缘手套:使用绝缘手套是为了保护电工免受电击。
在进行任何电工工作之前,电工应确保手套没有破损,并正确佩戴。
2. 绝缘工具:绝缘工具是为了防止电工与电路产生直接接触,从而减少电击的风险。
常见的绝缘工具包括绝缘螺丝刀、绝缘剥线钳等。
3. 万用表:万用表是电工常用的测量工具,用于测量电压、电流和电阻等参数。
在使用万用表之前,电工应先检查其功能是否正常。
三、电路连接的实操1. 电线的剥皮:在进行电路连接之前,电工需要将电线的绝缘层剥去一段,以便进行接线。
剥皮的长度应根据具体情况而定。
2. 接线端子的使用:接线端子用于连接电路中的导线,以确保连接牢固。
电工应根据导线的规格选择合适的接线端子,并正确安装。
3. 接线盒的安装:接线盒用于集中连接多个电路。
电工应根据电路的需求选择合适的接线盒,并正确安装。
四、电气设备的安装与维护1. 照明设备的安装:电工应根据设计图纸和安装要求,正确安装照明设备。
在安装过程中,电工应注意保持设备与电源的正确连接,并确保设备牢固可靠。
2. 电机的维护:电机是工业生产中常见的电气设备之一。
电工应定期对电机进行检查和维护,包括清洁电机、检查电机的绝缘情况等。
3. 断路器的维修:断路器是电路的保护装置,用于防止电路过载和短路。
电工应定期检查断路器的工作状态,并及时维修或更换故障的断路器。
五、安全注意事项1. 电工在进行任何电工工作之前,应确保断开电源,并采取必要的安全措施,如戴好绝缘手套、佩戴护目镜等。
2. 在进行电路连接时,应确保连接牢固,避免出现松动或接触不良等情况。
3. 在进行电气设备的安装和维护时,应遵循相关的安全操作规程,并确保设备与电源的正确连接。
六、总结初级电工实操资料提供了初级电工所需的基本实操知识和技能。
电工电子技术实训教程资料第一部分:实训前的准备工作(200字)1.实训目标:明确实训的目标和要求,帮助学生了解实训的重要性和意义。
2.实训安全:介绍实训过程中需要注意的安全事项,如佩戴防护用品、正确使用实验设备等。
3.实训器材:列举实训所需的各类仪器设备和器材,并说明其功能和使用方法。
4.实训流程:详细描述每个实训环节的步骤和操作要点,帮助学生了解实训的整体流程。
第二部分:电工电子基础实训(400字)1.电路基础实训:包括电路分析、电路设计和电路实验等内容,通过实际操作加深对电路原理的理解。
2.电气基础实训:包括电气控制回路的搭建和调试,电动机的接线和控制等内容,帮助学生掌握电气控制技术。
3.电子基础实训:包括电子元器件的测试和焊接,电子电路的调试和维修等内容,提高学生的电子技术操作能力。
第三部分:电工电子应用实训(400字)1.电力系统实训:包括变压器的调试和维修,电力传输线路的检修等内容,帮助学生了解电力系统的构成和运行。
2.控制系统实训:包括PLC编程和调试,自动控制装置的搭建和调试等内容,提高学生的自动控制技术能力。
3.电子设备实训:包括电子测量仪器的使用和维护,电子设备的维修和调试等内容,培养学生的电子设备维修能力。
第四部分:实训总结与评估(200字)1.实训总结:对整个实训过程进行总结,总结实训中遇到的问题和解决方法,总结实训的收获和体会。
2.实训评估:对学生的实训表现进行评估,评估内容包括实训操作技能、实训报告撰写能力和实际问题解决能力等。
以上是电工电子技术实训教程资料的大致内容,通过这些资料,学生可以系统地学习和实践电工电子技术,提高自己的实际操作能力和解决问题的能力。
实训教程资料的编写应结合实际情况进行,根据学生的实际需求和实训内容进行相应的调整和补充。
电工实训报告参考文献
在进行电工实训过程中,参考文献是不可或缺的资源。
通过参考文献的学习和借鉴,我们能够更好地理解电工实训的原理和方法,并能够更加高效地进行实际操作。
以下是一些值得参考的文献,它们可以帮助我们更好地完成电工实训任务。
1. 杨智勇. 电工实训基础. 北京:高等教育出版社,2018.
这本教材是电工实训的基础教材之一,详细介绍了电工实训的基本知识和技能。
它包含了电工实训的理论和实践内容,对于我们掌握电工实训的基本原理和方法非常有帮助。
2. 陈德华. 电工实训技术. 北京:机械工业出版社,2017.
这本书详细介绍了电工实训的技术和实践方法。
它包含了电工实训的各个环节和步骤,以及常见的实训项目和实训设备。
通过学习这本书,我们可以更加深入地了解电工实训的技术细节,并能够更加熟练地进行实际操作。
3. 张勇. 电工实训指南. 北京:电子工业出版社,2016.
这本书是一本实用的电工实训指南,它提供了详细的实训步骤和操作指南。
通过学习这本书,我们可以了解到电工实训的具体操作流程,并能够更加系统地进行电工实训任务。
4. 王建国. 电工实训实验教程. 北京:高等教育出版社,201
5.
这本教程是一本实用的电工实训实验教程,它提供了大量的实验案例和实验操作指南。
通过学习这本教程,我们可以更加深入地了解电工实训的实验过程和实验方法,并能够更加熟练地进行实验操作。
以上参考文献可以作为电工实训的参考资源,通过学习和借鉴这些文献,我们能够更好地理解电工实训的原理和方法,并能够更加高效地进行实际操作。
希望这些参考文献能够对我们的电工实训工作有所帮助。
电工实训资料姓名:杜少庆班级: 机制5 班学号:1130040105021. 电烙铁的工作原理和使用方法2. 使用电烙铁的注意事项3. 焊接的要领及其过程4. 电子门铃的工作原理5. 9013 三极管的原理及辨别方法6. 555 芯片的引脚图及其工作原理7. 水银开关的工作原理及其注意事项9. 电容的功能作用及其辨识方法10. 磁片电容与电解电容的作用及其区别第一节电烙铁的工作原理和使用方法1 •电烙铁的工作原理2. 电烙铁的使用方法1、选用合适的焊锡,应选用焊接电子元件用的低熔点焊锡丝。
2、助焊剂,用25%的松香溶解在75%的酒精(重量比)中作为助焊剂。
3、电烙铁使用前要上锡,具体方法是:将电烙铁烧热,待刚刚能熔化焊锡时,涂上助焊剂,再用焊锡均匀地涂在烙铁头上,使烙铁头均匀的吃上一层锡。
4、焊接方法,把焊盘和元件的引脚用细砂纸打磨干净,涂上助焊剂。
用烙铁头沾取适量焊锡,接触焊点,待焊点上的焊锡全部熔化并浸没元件引线头后,电烙铁头沿着元器件的引脚轻轻往上一提离开焊点。
5、焊接时间不宜过长,否则容易烫坏元件,必要时可用镊子夹住管脚帮助散热。
6、焊点应呈正弦波峰形状,表面应光亮圆滑,无锡刺,锡量适中。
7、焊接完成后,要用酒精把线路板上残余的助焊剂清洗干净,以防炭化后的助焊剂影响电路正常工作。
8、集成电路应最后焊接,电烙铁要可靠接地,或断电后利用余热焊接。
或者使用集成电路专用插座,焊好插座后再把集成电路插上去。
9、电烙铁应放在烙铁架上第二节使用电烙铁的注意事项1•尽量使用低温焊接过470° C,它的氧化速度是380° C的两倍2•勿施压过大在焊接时,请勿施压过大,否则会使烙铁头受损变形。
只要烙铁头能充份接触焊点,热量就可以传递。
另外选择合适的烙铁头也帮助传热。
3•经常保持烙铁头上锡这可以减低烙铁头的氧化机会,使烙铁头更耐用。
使用后,应待烙铁头温度稍为降低后才加上新焊锡,使镀锡层有更佳的防氧化效果。
高温会使烙铁头加速氧化,降低烙铁头寿命。
如果烙铁头温度超4.保持烙铁头清洁及即时清理氧化物如果烙铁头上有黑色氧化物,烙铁头就可能会不上锡,此时必须立即进行清理。
清理时先把烙铁头温度调到约250°C,再用清洁海绵清洁烙铁头,然后再上锡。
不断重复动作,直到把氧化物清理为止。
5•选用活性低的助焊剂活动性高或腐蚀性强的助焊剂在受热时会加速腐蚀烙铁头,所以应选用低腐蚀性的助焊剂。
(注:切勿使用沙纸或硬物清洁烙铁头)不需使用焊铁时,应小心地把焊铁摆放在合适的焊铁架上,以免烙铁头受到碰撞而损坏。
第三节焊接的要领及其过程一、焊接前检查(1)每天上班前3-5 分钟把电烙铁插头插入规定的插座上,检查烙铁是否发热,如发觉不热,先检查插座是否插好,如插好,若还不发热,应立即向管理员汇报,不能自随意拆开烙铁,更不能用手直接接触烙铁头(2)已经氧化凹凸不平的或带钩的烙铁头应更新的:1、可以保证良好的热传导效果;2、保证被焊接物的品质。
如果换上新的烙铁嘴,受热后应将保养漆擦掉,立即加上锡保养。
烙铁的清洗要在焊锡作业前实施,如果5 分钟以上不使用烙铁,需关闭电源。
海绵要清洗干净不干净的海绵中含有金属颗粒,或含硫的海绵都会损坏烙铁头。
(3)检查吸锡海绵是否有水和清洁,若没水,请加入适量的水(适量是指把海绵按到常态的一半厚时有水渗出,具体操作为:湿度要求海绵全部湿润后,握在手掌心,五指自然合拢即可),海绵要清洗干净,不干净的海绵中含有金属颗粒,或含硫的海绵都会损坏烙铁头。
(4)人体与烙铁是否可靠接地,人体是否佩带静电环。
二、焊接步骤烙铁焊接的具体操作步骤可分为五步,称为五步工程法,要获得良好的焊接质量必须严格操作。
在实际生产中,最容易出现的一种违反操作步骤的做法就是烙铁头不是先与被焊件接触,而是先与焊锡丝接触,熔化的焊锡滴落在尚末预热的被焊部位,这样很容易产生焊点虚焊,所以烙铁头必须与被焊件接触,对被焊件进行预热是防止产生虚焊的重要手段。
三、焊接要领(1)烙铁头与两被焊件的接触方式接触位置:烙铁头应同时接触要相互连接的2 个被焊件(如焊脚与焊盘),烙铁一般倾斜45 度,应避免只与其中一个被焊件接触。
当两个被焊件热容量悬殊时,应适当调整烙铁倾斜角度,烙铁与焊接面的倾斜角越小,使热容量较大的被焊件与烙铁的接触面积增大,热传导能力加强。
如LCD 拉焊时倾斜角在30 度左右,焊麦克风、马达、喇叭等倾斜角可在40 度左右。
两个被焊件能在相同的时间里达到相同的温度,被视为加热理想状态。
接触压力:烙铁头与被焊件接触时应略施压力,热传导强弱与施加压力大小成正比,但以对被焊件表面不造成损伤为原则。
(2)焊丝的供给方法焊丝的供给应掌握3 个要领,既供给时间,位置和数量。
供给时间:原则上是被焊件升温达到焊料的熔化温度是立即送上焊锡丝。
供给位置:应是在烙铁与被焊件之间并尽量靠近焊盘。
供给数量:应看被焊件与焊盘的大小,焊锡盖住焊盘后焊锡高于焊盘直径的1/3 既可。
(3)焊接时间及温度设置A、温度由实际使用决定,以焊接一个锡点4秒最为合适,最大不超过8 秒,平时观察烙铁头,当其发紫时候,温度设置过高。
B、一般直插电子料,将烙铁头的实际温度设置为(350〜370 度);表面贴装物料(SMC)物料,将烙铁头的实际温度设置为(330〜350 度)C、特殊物料,需要特别设置烙铁温度。
FPC,LCD连接器等要用含银锡线,温度一般在290度到310度之间。
D、焊接大的元件脚,温度不要超过380度,但可以增大烙铁功率。
(4)焊接注意事项A、焊接前应观察各个焊点(铜皮)是否光洁、氧化等。
B、在焊接物品时,要看准焊接点,以免线路焊接不良引起的短路四、焊接后检查:(1)用完烙铁后应将烙铁头的余锡在海绵上擦净。
(2)每天下班后必须将烙铁座上的锡珠、锡渣、灰尘等物清除干净,然后把烙铁放在烙铁架上。
(3)将清理好的电烙铁放在工作台右上角。
第四节电子门铃的工作原理电子门铃的电路原理图图9是这种电子门铃的电原理图。
当选择开关S1打向门铃”处,按一下门铃按钮SB,门铃奏响音乐。
当S1打向灯光”处,扬声器B被断开,按下SB, D1〜D4点亮,指示牌显示出正在休息,请勿打扰”的字样。
发光二极管指示牌可与门铃按钮做成一体,使用起来一目了然,十分方便。
第五节9013三极管的原理及辨别方法9013 - NPN外延型晶体管(三极管)9013是一种最常用的普通三极管。
它是一种低电压号的NPN型硅三极管。
特性集电极电流Ic: Max 500mA集电极-基极电压工作温度:-55 C to +150 °C 功率(W):0.625 !T(MH7J:-. hFE :64 〜202和9012 (PNP)相对主要用途:开关应用、射频放大、低噪声放大管,大电流小信Vcbo: 40VSO 「2331非9014,9013系列三极管管脚识别方法:(a) 判定基极。
用万用表 R X 100或R X 1k 挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极, 而第二表笔先后接触另外两个电极均测得低阻值时, 则第一根表 笔所接的那个电极即为基极 b o 这时,要注意万用表表笔的极性, 如果红表笔接的是基极 b 。
黑表笔分别接在其他两极时,测得的 阻值都较小,则可判定被测管子为 PNP 型三极管;如果黑表笔 接的是基极b ,红表笔分别接触其他两极时,测得的阻值较小,则被测三极管为 NPN 型管如9013, 9014,9018。
(b) 判定三极管集电极c 和发射极e o (以PNP 型三极管为例)将万用表置Un it: mm2.EMITTER—H ---------- 3.COLLECTORSO「23 31于R X 100或R X 1K挡,红表笔基极b,用黑表笔分别接触另外两个管脚时,所测得的两个电阻值会是一个大一些,一个小一些。
在阻值小的一次测量中,黑表笔所接管脚为集电极;在阻值较大的一次测量中,黑表笔所接管脚为发射极。
D 不拆卸三极管判断其好坏的方法。
在实际应用中、小功率三极管多直接焊接在印刷电路板上,由于元件的安装密度大,拆卸比较麻烦,所以在检测时常常通过用万用表直流电压挡,去测量被测管子各引脚的电压值,来推断其工作是否正常,进而判断三极管的好坏。
如是象9013 ,9014 一样NPN 的用万用表检测他们的引脚,黑表笔接一个极,用红笔分别接其它两极,两个极都有5K 阻值时,黑表笔所接就是B 极。
这时用黑红两表笔分别接其它两极,用舌尖同时添(其实也可以先用舌头添湿一下手指然后用手指去摸,反正都不卫生)黑表笔所接那个极和B 极,表指示阻值小的那个黑表所接就是C 极。
(以上所说为用指针表所测,数字表为红笔数字万用表内部的正负级是和指正表相反的。
)第六节555 芯片的引脚图及工作原理555 芯片引脚图555 定时器是一种模拟和数字功能相结合的中规模集成器件。
一般用双极性工艺制作的称为555,用CMOS工艺制作的称为7555,除单定时器外,还有对应的双定时器556/7556 。
555 定时器的电源电压范围宽,可在4.5V~16V 工作,7555 可在3~18V 工作,输出驱动电流约为200mA,因而其输出可与TTL、CMOS或者模拟电路电平兼容。
555 定时器成本低,性能可靠,只需要外接几个电阻、电容,就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。
它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。
555 引脚图如下所示。
555 引脚图555 的内部结构可等效成23个晶体三极管.17 个电阻. 两个二极管.组成了比较器.RS 触发器. 等多组单元电路.特别是由三只精度较高5k 电阻构成了一个电阻分压器.为上. 下比较器提供基准电压.所以称之为555.555属于emos工艺制造.555 引脚图介绍如下1 地GND2 触发3 输出4 复位5 控制电压6 门限(阈值)7 放电8 电源电压Vcc 应用十分广泛.下面是一个简单的555 电路应用555定时器产品有TTL 型和CMO 型两类。
TTL 型产品型号的最 后三位都是555, CMO 型产品的最后四位都是7555,它们的逻 辑功能和外部引线排列完全相同。
555定时器的电路如图9-28所示。
它由三个阻值为 5k?的电阻 组成的分压器、两个电压比较器 C 和C 2、基本RS 触发器、放电 晶体管T 、与非门和反相器组成。
[«■(?1SV}分压器为两个电压比较器C i、C2提供参考电压。
如5端悬空,亠 2 u ,、则比较器C1的参考电压为•,加在同相端;c2的参考电压为…,加在反相端。
…是复位输入端。
当八=0时,基本RS触发器被置0,晶体管T导通,输出端u o为低电平。
