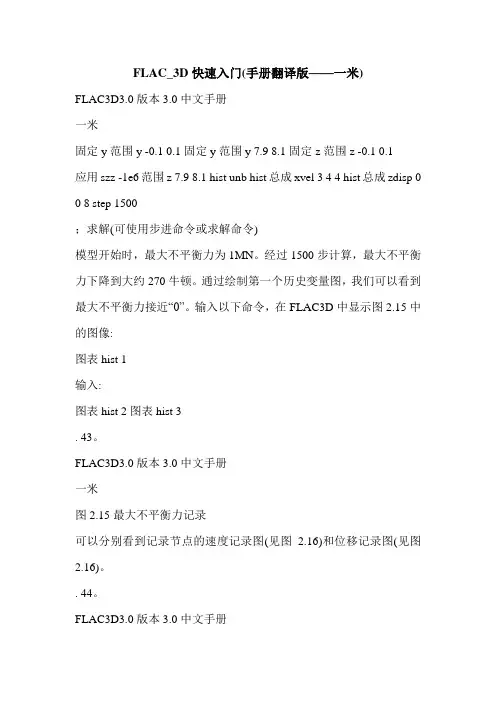

FLAC_3D快速入门(手册翻译版——一米)FLAC3D3.0版本3.0中文手册一米固定y范围y -0.1 0.1固定y范围y 7.9 8.1固定z范围z -0.1 0.1应用szz -1e6范围z 7.9 8.1 hist unb hist总成xvel 3 4 4 hist总成zdisp 0 0 8 step 1500；求解(可使用步进命令或求解命令)模型开始时，最大不平衡力为1MN。
经过1500步计算，最大不平衡力下降到大约270牛顿。
通过绘制第一个历史变量图，我们可以看到最大不平衡力接近“0”。
输入以下命令，在FLAC3D中显示图2.15中的图像:图表hist 1输入:图表hist 2图表hist 3. 43。
FLAC3D3.0版本3.0中文手册一米图2.15最大不平衡力记录可以分别看到记录节点的速度记录图(见图 2.16)和位移记录图(见图2.16)。
. 44。
FLAC3D3.0版本3.0中文手册一米2.17).从图2.16中可以看出，速度值已经接近“0”；我们还可以在图2.17中看到位移值已经接近固定值。
上述条件都说明了一件事:模型已经达到初始平衡状态。
图2.16节点(3，4，4)x向速度记录图图2.17节点(0，0，8)z向位移记录图. 45。
FLAC3D3.0版本3.0中文手册一米如果用户希望FLAC3D在计算结束时自动控制(当最大不平衡力小于某个极限值时)，他可以使用求解而不是步进命令。
在上面的例子中，步骤1500可以由sovle代替。
这一次，计算将在1650停止。
如果也记录了上述变量的历史记录，则绘制的图表应与前三个图表大体相同。
如果我们使用求解命令，默认情况下，系统通过最大不平衡力的比值来控制计算过程。
当最大不平衡力与初始施加的节点力的平均值之比小于1×10-5时，计算将停止。
在输入求解命令之前，我们也可以通过输入以下命令来手动设置该比率:在这里设置机械比率= f，f是用户给出的比率限制。
FLAC3D快速⼊门及简单实例FLAC3D快速⼊门及简单实例李佳宇编LJY指南针教程前⾔FLAC及FLAC3D是由国际著名学者、英国皇家⼯程院院⼠、离散元的发明⼈Peter Cundall博⼠在70年代中期开始研究的，主要⾯对岩⼟⼯程的通⽤软件系统，⽬前已经在全球70多个国家得到⼴泛应⽤，在岩⼟⼯程学术界和⼯业界赢得了⼴泛的赞誉。
前国际岩⽯⼒学会主席 C.Fairhurst(1994)对FLAC程序的评价是：“现在它是国际上⼴泛应⽤的可靠程序。
”我从研⼆(2010年)开始接触FLAC3D，最初的原因是导师要求每⼀个⼈⾄少学会⼀个数值计算软件，⽽他嘴⾥每天念叨最多的就是FLAC，⾃⼰当时对数值计算⼀⽆所知，便答应⽼师要学会FLAC3D。
第⼀次打开软件界⾯，我⼼⾥就凉了⼤半截，⾯对着⼀个操作界⾯跟记事本⽆异的所谓“功能强⼤”的岩⼟⼯程专业软件，半点兴趣也提不起来。
年底，从项⽬⼯地回到学校准备论⽂开题，⽼师对我的开题报告⾮常不满意，当着全教研室师⽣的⾯，劈头盖脸⼤批⼀顿，第⼆天⼜找谈话。
在巨⼤的压⼒和强烈的⾃尊⼼驱使下，我硬着头⽪开始啃FLAC3D，⼀个半⽉之后，终于有了初步的计算结果，对⽼师有个交代，我也能回家过年了。
前⾯这⼀段过程可能是⼤多数FLAC3D初学者的必经阶段，或者是即将开始软件学习的⼈惧怕的事情。
毫⽆疑问，FLAC3D极其不友好的界⾯是阻碍初学者前进的很⼤障碍，当然还包括它是⼀个全英⽂的软件。
但是当你费尽周折的⾛进FLAC3D的世界，你就会发现它独特的魅⼒，⽐如简洁的界⾯，快捷的命令流操作，⾼效的计算⽅法，不易报错等等。
另外⼀个拿不上台⾯的优点就是它⾮常⼩巧，包括Manual在内⼀共才⼏⼗兆⼤⼩，⽽且已经被破解成绿⾊版，只要把它和命令流装进U盘，你就可以随便找⼀个⾝边功能最强⼤的电脑开始计算了，如果你有过ANSYS、ABAQUS等⼤型软件痛苦的安装经历，你便能毕业之后，本以为不⽤再接触数值计算，但⼯作需要使得我⼜⼀次开始与理解“绿⾊版”的含义，当然还请⼤家尊重知识产权，⽀持正版。
FLAC3D常见命令与使用技巧1、FLAC3D常见命令：1.FLAC3D是有限元程序吗？答：不是！是有限差分法。
2.最先需要掌握的命令有哪些？答：需要掌握gen, ini, app, plo, solve等建模、初始条件、边界条件、后处理和求解的命令。
3.怎样看模型的样子？答：plo blo gro可以看到不同的group的颜色分布4.怎样看模型的边界情况？答：plo gpfix red5.怎样看模型的体力分布？答：plo fap red6.怎样看模型的云图？答：位移：plo con dis (xdis, ydis, zdis)应力：plo con sz (sy, sx,sxy, syz, sxz)7.怎样看模型的矢量图？答：plo dis (xdis, ydis, zdis)8.怎样看模型有多少单元、节点？答：pri info9.怎样输出模型的后处理图？答：File/Print type/Jpg file，然后选择File/Print，将保存格式选择为jpe文件10.怎样调用一个文件？答：File/call或者call命令10.如何施加面力？答：app nstress11.如何调整视图的大小、角度？答：综合使用x, y, z, m, Shift键，配合使用Ctrl+R，Ctrl+Z等快捷键12.如何进行边界约束？答：fix x ran（约束的是速度，在初始情况下约束等效于位移约束）13.如何知道每个单元的ID？答：用鼠标双击单元的表面，可以知道单元的ID和坐标14.如何进行切片？答：plo set plane ori (点坐标) norm (法向矢量) plo con sz plane (显示z方向应力的切片)15.如何保存计算结果？答：save +文件名.16.如何调用已保存的结果？答：rest +文件名；或者File / Restore17.如何暂停计算？答：Esc18.如何在程序中进行暂停，并可恢复计算？答：在命令中加入pause命令，用continue进行继续19.如何跳过某个计算步？答：在计算中按空格键跳过本次计算，自动进入下一步20. Fish是什么东西？答：是FLAC3D的内置语言，可以用来进行参数化模型、完成命令本身不能进行的功能21. Fish是否一定要学？答：可以不用，需要的时候查Mannual获得需要的变量就可以了22.FLAC3D允许的命令文件格式有哪些？答：无所谓，只要是文本文件，什么后缀都可以23.如何调用一些可选模块？答：config dyn (fluid, creep, cppudm)24 .如何在圆柱体四周如何施加约束条件？答：可以用fix ... ran cylinder end1 end2 radius r1 cylinder end1 end2radius r2 not，其中r225.如何能把一个PLOT的图像数据导出来以便用其他软件绘图？答：用set log on命令，把数据导出来，转到excel里处理一下，然后用surfer或者什么作图软件绘制就行了。
FLAC3D常见命令与使用技巧1、FLAC3D常见命令：是有限元程序吗答：不是！是有限差分法。
2.最先需要掌握的命令有哪些答：需要掌握gen, ini, app, plo, solve等建模、初始条件、边界条件、后处理和求解的命令。
3.怎样看模型的样子答：plo blo gro可以看到不同的group的颜色分布4.怎样看模型的边界情况答：plo gpfix red5.怎样看模型的体力分布答：plo fap red6.怎样看模型的云图答：位移：plo con dis (xdis, ydis, zdis)应力：plo con sz (sy, sx,sxy, syz, sxz)7.怎样看模型的矢量图答：plo dis (xdis, ydis, zdis)8.怎样看模型有多少单元、节点答：pri info9.怎样输出模型的后处理图答：File/Print type/Jpg file，然后选择File/Print，将保存格式选择为jpe文件10.怎样调用一个文件答：File/call或者call命令10.如何施加面力答：app nstress11.如何调整视图的大小、角度答：综合使用x, y, z, m, Shift键，配合使用Ctrl+R，Ctrl+Z等快捷键12.如何进行边界约束答：fix x ran（约束的是速度，在初始情况下约束等效于位移约束）13.如何知道每个单元的ID答：用鼠标双击单元的表面，可以知道单元的ID和坐标14.如何进行切片答：plo set plane ori (点坐标) norm (法向矢量) plo con sz plane (显示z方向应力的切片)15.如何保存计算结果答：save +文件名.16.如何调用已保存的结果答：rest +文件名；或者File / Restore17.如何暂停计算答：Esc18.如何在程序中进行暂停，并可恢复计算答：在命令中加入pause命令，用continue进行继续19.如何跳过某个计算步答：在计算中按空格键跳过本次计算，自动进入下一步20. Fish是什么东西答：是FLAC3D的内置语言，可以用来进行参数化模型、完成命令本身不能进行的功能21. Fish是否一定要学答：可以不用，需要的时候查Mannual获得需要的变量就可以了允许的命令文件格式有哪些答：无所谓，只要是文本文件，什么后缀都可以23.如何调用一些可选模块答：config dyn (fluid, creep, cppudm)24 .如何在圆柱体四周如何施加约束条件答：可以用fix ... ran cylinder end1 end2 radius r1 cylinder end1 end2radius r2 not，其中r225.如何能把一个PLOT的图像数据导出来以便用其他软件绘图答：用set log on命令，把数据导出来，转到excel里处理一下，然后用surfer或者什么作图软件绘制就行了。

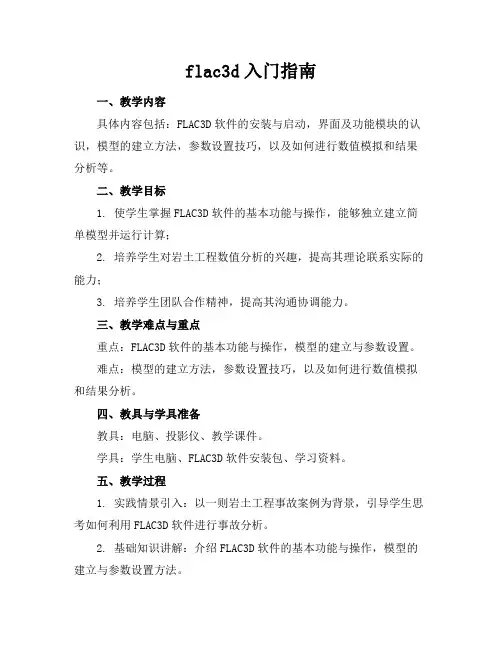

flac3d入门指南一、教学内容具体内容包括：FLAC3D软件的安装与启动，界面及功能模块的认识，模型的建立方法，参数设置技巧，以及如何进行数值模拟和结果分析等。
二、教学目标1. 使学生掌握FLAC3D软件的基本功能与操作，能够独立建立简单模型并运行计算；2. 培养学生对岩土工程数值分析的兴趣，提高其理论联系实际的能力；3. 培养学生团队合作精神，提高其沟通协调能力。
三、教学难点与重点重点：FLAC3D软件的基本功能与操作，模型的建立与参数设置。
难点：模型的建立方法，参数设置技巧，以及如何进行数值模拟和结果分析。
四、教具与学具准备教具：电脑、投影仪、教学课件。
学具：学生电脑、FLAC3D软件安装包、学习资料。
五、教学过程1. 实践情景引入：以一则岩土工程事故案例为背景，引导学生思考如何利用FLAC3D软件进行事故分析。
2. 基础知识讲解：介绍FLAC3D软件的基本功能与操作，模型的建立与参数设置方法。
3. 例题讲解：分析一个简单的岩土工程问题，演示如何利用FLAC3D软件进行数值模拟与结果分析。
4. 随堂练习：学生分组进行练习，巩固所学知识，教师巡回指导。
6. 课后作业：布置相关练习题，巩固课堂所学。
六、板书设计板书内容主要包括：FLAC3D软件的基本功能与操作，模型的建立与参数设置方法，以及数值模拟与结果分析步骤。
七、作业设计1. 练习题：要求学生利用FLAC3D软件完成一个简单的岩土工程问题，包括模型的建立、参数设置、数值模拟和结果分析。
2. 思考题：针对本节课所学内容，提出几个问题，引导学生深入思考。
八、课后反思及拓展延伸1. 课后反思：反思本节课的教学效果，分析存在的问题，为下一节课的教学提供改进方向。
2. 拓展延伸：引导学生自学更多关于FLAC3D软件的高级功能和应用，提高其在岩土工程领域的实际应用能力。
重点和难点解析一、教学内容具体内容包括：FLAC3D软件的安装与启动，界面及功能模块的认识，模型的建立方法，参数设置技巧，以及如何进行数值模拟和结果分析等。

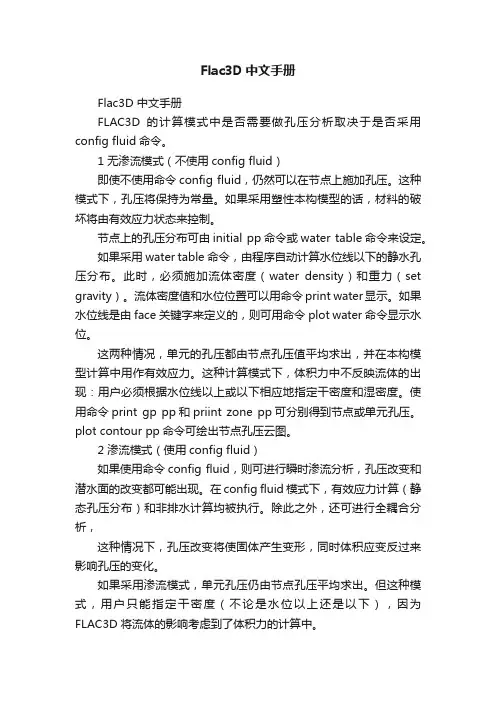

Flac3D中文手册Flac3D 中文手册FLAC3D的计算模式中是否需要做孔压分析取决于是否采用config fluid命令。
1 无渗流模式（不使用config fluid）即使不使用命令config fluid，仍然可以在节点上施加孔压。
这种模式下，孔压将保持为常量。
如果采用塑性本构模型的话，材料的破坏将由有效应力状态来控制。
节点上的孔压分布可由initial pp命令或water table命令来设定。
如果采用water table命令，由程序自动计算水位线以下的静水孔压分布。
此时，必须施加流体密度（water density）和重力（set gravity）。
流体密度值和水位位置可以用命令print water显示。
如果水位线是由face关键字来定义的，则可用命令plot water命令显示水位。
这两种情况，单元的孔压都由节点孔压值平均求出，并在本构模型计算中用作有效应力。
这种计算模式下，体积力中不反映流体的出现：用户必须根据水位线以上或以下相应地指定干密度和湿密度。
使用命令print gp pp和priint zone pp可分别得到节点或单元孔压。
plot contour pp命令可绘出节点孔压云图。
2 渗流模式（使用config fluid）如果使用命令config fluid，则可进行瞬时渗流分析，孔压改变和潜水面的改变都可能出现。
在config fluid模式下，有效应力计算（静态孔压分布）和非排水计算均被执行。
除此之外，还可进行全耦合分析，这种情况下，孔压改变将使固体产生变形，同时体积应变反过来影响孔压的变化。
如果采用渗流模式，单元孔压仍由节点孔压平均求出。
但这种模式，用户只能指定干密度（不论是水位以上还是以下），因为FLAC3D 将流体的影响考虑到了体积力的计算中。
采用渗流模式时，渗流模型必须施加到单元上，使用命令model fl_isotropic模拟各向同性渗流，model fl_anisotropic模拟各向异性渗流，model fl_null模拟非渗透物质。

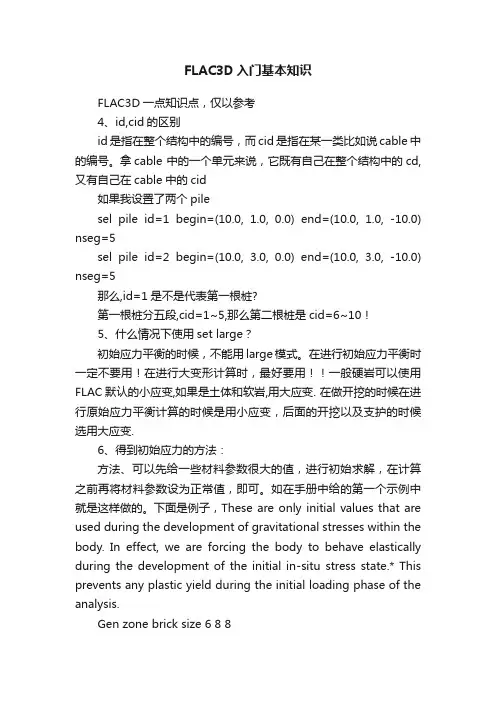

FLAC3D入门基本知识FLAC3D一点知识点，仅以参考4、id,cid的区别id是指在整个结构中的编号，而cid是指在某一类比如说cable中的编号。
拿cable 中的一个单元来说，它既有自己在整个结构中的cd,又有自己在cable中的cid如果我设置了两个pilesel pile id=1 begin=(10.0, 1.0, 0.0) end=(10.0, 1.0, -10.0) nseg=5sel pile id=2 begin=(10.0, 3.0, 0.0) end=(10.0, 3.0, -10.0) nseg=5那么,id=1是不是代表第一根桩?第一根桩分五段,cid=1~5,那么第二根桩是cid=6~10！5、什么情况下使用set large？初始应力平衡的时候，不能用large模式。
在进行初始应力平衡时一定不要用！在进行大变形计算时，最好要用！！一般硬岩可以使用FLAC默认的小应变,如果是土体和软岩,用大应变. 在做开挖的时候在进行原始应力平衡计算的时候是用小应变，后面的开挖以及支护的时候选用大应变.6、得到初始应力的方法：方法、可以先给一些材料参数很大的值，进行初始求解，在计算之前再将材料参数设为正常值，即可。
如在手册中给的第一个示例中就是这样做的。
下面是例子，These are only initial values that are used during the development of gravitational stresses within the body. In effect, we are forcing the body to behave elastically during the development of the initial in-situ stress state.* This prevents any plastic yield during the initial loading phase of the analysis.Gen zone brick size 6 8 8Mode mohrProp bulk 1e8 shear 0.3e8 fric 35Prop cohesion 1e10 tens 1e10 ;注意在此这个值给的很大。
