如何提高O-sepa选粉机的选粉效率一、概述离心式选粉机本身的改进在于改善物料在选粉机内的分布状况，提高在气流中的分散性。

而旋风式选粉机在于减少细粉随回风的循环，降低选粉室内的选粉浓度，尽管中国不少公司在旋风选粉机的基础上推出了转子选粉机、二次风选粉机、改进型T-SEPAX选粉机等，但它对旋风选粉机的根本缺点没有改进。

在生产比表面积330m2/kg以上水泥成品时，选粉效率低，循环负荷过大，产量低、电耗高。

而1979年由日本小野田株式会社研制成功的O-SEPA选粉机，不仅保留了旋风选粉机外部循环的优点，而且应用平面螺旋气流选粉原理，根本改善了选粉条件。

特别是在生产比表面积350m2/kg以上水泥成品时所表面出来的良好性能，在中国新型干法生产线上被广泛应用于生料磨和水泥磨系统中。

二、O-SEPA选粉机的结构及工作原理O-SEPA选粉机的基本结构如图1所示。

其工作原理是：待选物料由上部的两个喂料管喂入选粉机，通过撒料盘、缓冲板充分分散，落入选粉区。

选粉气流大部分来自磨机，通过切向一次风进口和二次风进口进入，经导向叶片水平进入选粉区。

在选粉机内由垂直叶片和水平叶片组成的笼子，回转时使内外压差在整个选粉区高度上下维持一定，从而使气流稳定均匀，为精确选粉创造了良好的条件。

物料自上而下，为每个颗粒提供了多次重复分选的机会，而且每次分选都是在精确的离心力和水平风力的平衡条件下进行。

细粉从外向内克服了边壁效应的不利影响。

如图2所示。

由于选粉距离较长，最后落入锥体部分的颗粒又经过三次风再次风选，选粉效率大为提高。

三、生产中存在的问题尽管O-SEPA选粉机有着先进的工作原理，但在中国上百家大中型水泥厂使用中，普遍发现该选粉机和人们预期的效果存在着很大的差距，主要表现在：1、选粉效率低，回粉含有大量成品根据盐城大志AET研发中心跟踪调查发现，在中国大部分水泥厂实际使用中选粉效率一般在20-60%。

选粉效率低，回粉含有大量成品致使过粉磨现象严重，严重制约了磨机粉磨效率的发挥，影响系统产量。

osepa选粉机工作原理
OSEPA选粉机是一种用于矿石粉碎和分级的设备，其工作原理根据物料的比重和粒径进行筛选和分级。

首先，物料通过给料管进入选粉机的进料口。

进料口通常设有弹簧和振动器，用于将物料均匀地送入选粉机的分级室。

然后，物料在分级室内通过旋转的筛筒进行筛分和分级。

筛筒内设有许多孔径不同的筛网，通过筛网的大小来控制物料的粒径。

物料在筛筒内自上而下不断旋转，并且受到离心力和振动力的作用，使得粒度较小的物料沿着筛网通过，而粒度较大的物料则被挡住。

这样，物料根据其粒径大小被分为多个不同级别。

被挡住的较大的物料会随着筛筒的旋转逐渐向下移动，并最终经过出料口被排出选粉机。

而通过筛网的较细的物料则进入选粉机的下部，经过收尘器对物料进行除尘处理，然后通过物料排放口被收集起来。

整个选粉过程中，物料的分级和筛分是由选粉机的筛筒旋转、振动和筛网大小共同完成的。

通过合理设置进料量、进料粒度和筛网大小等参数，可以根据需要得到不同粒径的物料产品。

这使得选粉机在矿石的加工过程中起到了关键的作用。

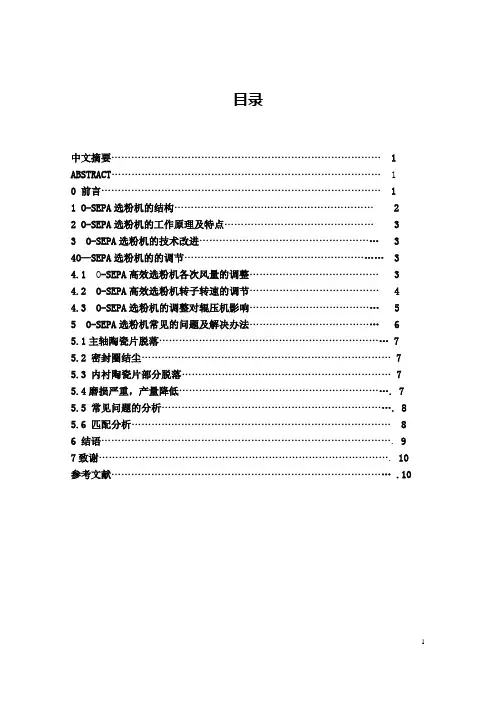

目录中文摘要 (1)ABSTRACT (1)0 前言 (1)1 O-SEPA选粉机的结构 (2)2 O-SEPA选粉机的工作原理及特点 (3)3 O-SEPA选粉机的技术改进 (3)4O—SEPA选粉机的的调节 (3)4.1 O-SEPA高效选粉机各次风量的调整 (3)4.2 O-SEPA高效选粉机转子转速的调节 (4)4.3 O-SEPA选粉机的调整对辊压机影响 (5)5 O-SEPA选粉机常见的问题及解决办法 (6)5.1主轴陶瓷片脱落 (7)5.2 密封圈结尘 (7)5.3 内衬陶瓷片部分脱落 (7)5.4磨损严重，产量降低 (7)5.5 常见问题的分析 (8)5.6 匹配分析 (8)6 结语 (9)7致谢 (10)参考文献………………………………………………………………………… .10O-SEPA选粉机应用与实践摘要:O-SEPA选粉机因其原理先进、分级机理明确，具有操作简单，细度调节方便,选粉效率高,能耗低等特点,可提高系统产量30％～50％。
