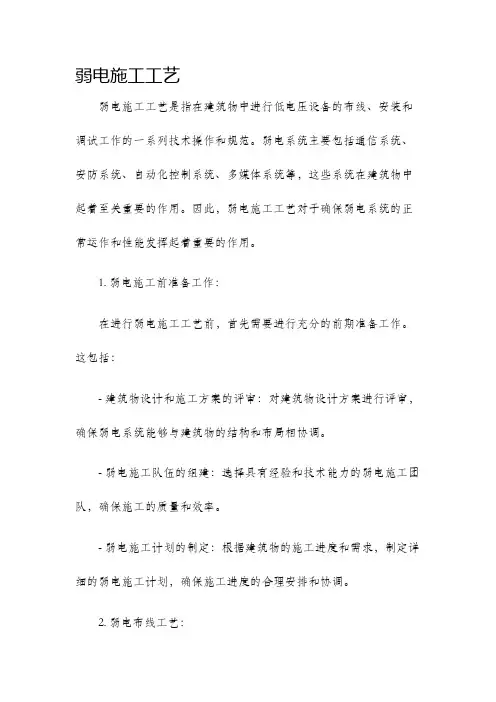

弱电施工工艺弱电施工工艺是指在建筑物中进行低电压设备的布线、安装和调试工作的一系列技术操作和规范。
弱电系统主要包括通信系统、安防系统、自动化控制系统、多媒体系统等，这些系统在建筑物中起着至关重要的作用。
因此，弱电施工工艺对于确保弱电系统的正常运作和性能发挥起着重要的作用。
1. 弱电施工前准备工作：在进行弱电施工工艺前，首先需要进行充分的前期准备工作。
这包括：- 建筑物设计和施工方案的评审：对建筑物设计方案进行评审，确保弱电系统能够与建筑物的结构和布局相协调。
- 弱电施工队伍的组建：选择具有经验和技术能力的弱电施工团队，确保施工的质量和效率。
- 弱电施工计划的制定：根据建筑物的施工进度和需求，制定详细的弱电施工计划，确保施工进度的合理安排和协调。
2. 弱电布线工艺：弱电布线工艺是弱电施工的关键环节之一。
布线工艺的质量对弱电系统的性能和稳定性具有直接影响。
布线工艺主要包括：- 弱电布线方案的设计：根据建筑物的结构和需求，设计合理的布线方案，确保弱电设备之间的连接通畅和互连性的良好。
- 弱电布线材料的选择：选择符合国家和行业标准的弱电布线材料，确保使用的电缆、插座、接线盒等配件的品质和性能可靠。
3. 弱电设备安装工艺：弱电设备安装工艺是弱电施工的核心环节之一。
设备的安装质量关系到整个弱电系统的运行效果。
设备安装工艺主要包括：- 设备安装位置的选择：根据弱电设备的功能和使用需求，选择合适的安装位置，确保设备的使用效果和便捷性。
- 设备安装方式的确定：根据弱电设备的安装要求，选择合适的安装方式，如悬挂、埋地、吊装等，确保设备的稳定性和安全性。
4. 弱电调试工艺：弱电调试工艺是弱电施工的最后一步，也是确保弱电系统正常运行的关键。
调试工艺主要包括：- 设备连接和通电测试：在安装完成后，对弱电设备进行连接和通电测试，确保设备之间的通信和协同工作正常。
- 系统功能测试和故障排除：对整个弱电系统进行功能测试，验证系统的性能指标和功能要求，同时进行故障排查和修复，确保系统的稳定性和安全性。

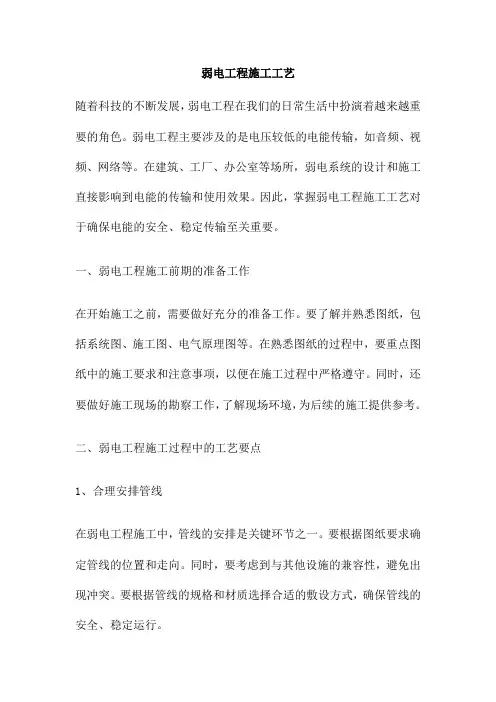

弱电工程施工工艺随着科技的不断发展，弱电工程在我们的日常生活中扮演着越来越重要的角色。
弱电工程主要涉及的是电压较低的电能传输，如音频、视频、网络等。
在建筑、工厂、办公室等场所，弱电系统的设计和施工直接影响到电能的传输和使用效果。
因此，掌握弱电工程施工工艺对于确保电能的安全、稳定传输至关重要。
一、弱电工程施工前期的准备工作在开始施工之前，需要做好充分的准备工作。
要了解并熟悉图纸，包括系统图、施工图、电气原理图等。
在熟悉图纸的过程中，要重点图纸中的施工要求和注意事项，以便在施工过程中严格遵守。
同时，还要做好施工现场的勘察工作，了解现场环境，为后续的施工提供参考。
二、弱电工程施工过程中的工艺要点1、合理安排管线在弱电工程施工中，管线的安排是关键环节之一。
要根据图纸要求确定管线的位置和走向。
同时，要考虑到与其他设施的兼容性，避免出现冲突。
要根据管线的规格和材质选择合适的敷设方式，确保管线的安全、稳定运行。
2、保证线缆质量和敷设规范线缆的质量和敷设规范直接影响到弱电系统的性能和使用效果。
因此，在选择线缆时，要选择符合设计要求、质量可靠的线缆。
在线缆敷设过程中，要严格遵守敷设规范，如线缆的弯曲半径、线缆绑扎的间距等。
要确保线缆在敷设过程中不受损坏，如避免线缆扭曲、打折等现象。
3、正确安装设备弱电工程中的设备安装也是非常重要的环节。
在安装设备时，要按照设计要求选择合适的设备型号和规格。
同时，设备的安装位置和朝向应符合设计要求，以确保设备的正常运行和使用效果。
设备的接地和防雷措施也要严格按照规范进行施工。
三、弱电工程施工过程中的质量控制在弱电工程施工过程中，质量控制是保证工程质量的关键环节。
要建立完善的质量管理体系，明确各岗位人员的职责和权限。
要严格控制材料的质量关，对进场的材料进行严格检查，确保其符合设计要求和质量标准。
在施工过程中要进行定期的质量检查和验收工作，及时发现并处理存在的问题。
要对完成的工程进行全面的质量检查和验收工作，确保工程质量符合要求。
建筑弱电工程施工工艺主要包括以下几个方面：电缆桥架安装、电缆敷设、设备安装、系统调试和验收。
下面将详细介绍这些施工工艺。
一、电缆桥架安装1. 桥架选型：根据建筑物的用途、电气设备配置和电气线路设计要求，选择合适的电缆桥架。
2. 桥架布置：电缆桥架应布置在电气竖井、电气房间、设备间等便于检修和维护的地方。
桥架的布置应符合设计图纸要求，垂直桥架应固定在墙体上，水平桥架应固定在屋架或梁上。
3. 桥架连接：桥架连接应采用专用的连接件，连接件应与桥架固定牢固。
桥架跨越电气竖井时，应设置适当的支撑。
4. 桥架支座：桥架支座应采用专用支座，支座应与桥架固定牢固，支座间距应符合设计要求。
二、电缆敷设1. 电缆选择：根据设计要求，选择合适的电缆类型、规格和数量。
2. 电缆敷设顺序：电缆敷设应按照设计图纸要求进行，先敷设主电缆，后敷设分支电缆。
3. 电缆敷设方法：电缆敷设应采用直接敷设或架空敷设。
直接敷设应按照电缆走向图进行，电缆应固定在桥架或线槽内。
架空敷设应采用专用电缆架，电缆应固定在电缆架上。
4. 电缆连接：电缆连接应采用专用连接器件，连接器件应与电缆固定牢固。
连接器件的选用应符合设计要求。
5. 电缆保护：电缆敷设过程中，应采取措施保护电缆，防止电缆受到机械损伤、潮湿、腐蚀等影响。
三、设备安装1. 设备选型：根据设计要求，选择合适的弱电设备，如交换机、路由器、摄像头等。
2. 设备安装位置：设备安装位置应符合设计要求，便于操作、维护和检修。
3. 设备安装：设备安装应采用专用支架或挂架，设备应固定牢固。
4. 设备接线：设备接线应按照设计图纸进行，接线应整齐、牢固，接线端子应压接牢固。
四、系统调试1. 设备自检：设备安装完成后，应进行设备自检，检查设备硬件、软件是否正常。
2. 系统调试：系统调试应按照设计要求进行，调试内容包括网络通信、设备功能、系统性能等。
3. 调试记录：调试过程中，应做好调试记录，记录设备运行情况、故障处理过程等。

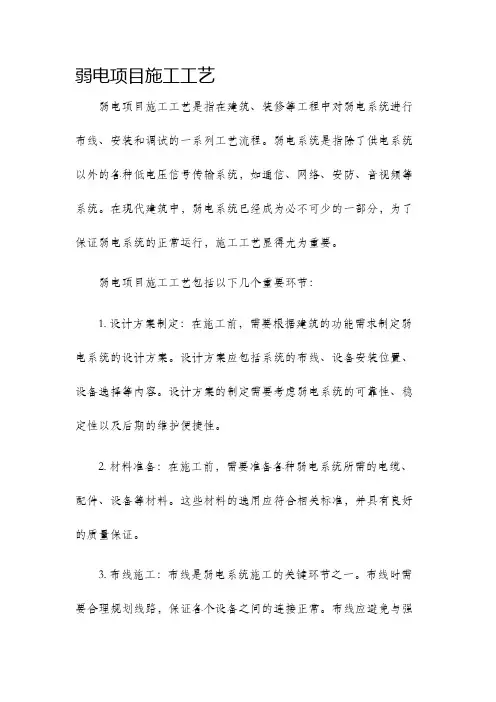

弱电项目施工工艺弱电项目施工工艺是指在建筑、装修等工程中对弱电系统进行布线、安装和调试的一系列工艺流程。
弱电系统是指除了供电系统以外的各种低电压信号传输系统，如通信、网络、安防、音视频等系统。
在现代建筑中，弱电系统已经成为必不可少的一部分，为了保证弱电系统的正常运行，施工工艺显得尤为重要。
弱电项目施工工艺包括以下几个重要环节：1. 设计方案制定：在施工前，需要根据建筑的功能需求制定弱电系统的设计方案。
设计方案应包括系统的布线、设备安装位置、设备选择等内容。
设计方案的制定需要考虑弱电系统的可靠性、稳定性以及后期的维护便捷性。
2. 材料准备：在施工前，需要准备各种弱电系统所需的电缆、配件、设备等材料。
这些材料的选用应符合相关标准，并具有良好的质量保证。
3. 布线施工：布线是弱电系统施工的关键环节之一。
布线时需要合理规划线路，保证各个设备之间的连接正常。
布线应避免与强电线路相交、相近，以免产生电磁干扰。
同时，还需要注意线缆的保护措施，如采用管道进行保护，避免线缆受到外界物体的破坏。
4. 设备安装：在布线完成后，需要对弱电设备进行安装。
安装时需要确保设备的稳固性和正确连接。
同时，还需要对设备进行检查，确保设备的完整性和正常工作。
5. 调试测试：在设备安装完成后，需要对整个弱电系统进行调试和测试。
调试测试的目的是确认系统的正常运行和性能指标符合要求。
测试内容通常包括信号传输测试、设备功能测试、系统联动测试等。
6. 验收与维护：在系统调试测试通过后，需要进行项目的验收工作。
验收工作可由业主、监理等单位进行，对系统的运行情况进行评估和确认。
通过验收后，施工单位要提供相关的竣工资料，并对系统进行维护和保养，确保系统的长期稳定运行。
弱电项目施工工艺需要严格遵循相关的规范和标准，以确保系统的稳定性和可靠性。
施工单位应具备一定的技术实力和经验，对弱电系统的布线、设备安装和调试等环节有充分的了解和掌握。
同时，施工单位应加强与设计单位、监理单位、业主单位的沟通与协调，确保施工过程的顺利进行。
弱电施工工艺流程及工艺弱电施工工艺流程及工艺弱电施工是指在建筑物内对弱电系统进行安装、接线、调试和维修等工作。
弱电系统包括通信系统、电视监控系统、防火报警系统、门禁系统、电子巡更系统、楼宇自控系统等。
以下是一般的弱电施工工艺流程及工艺概述：一、弱电施工工艺流程1. 施工前准备：进行现场勘测和设计，确定弱电工程范围和要求，编制施工图纸和材料清单，制定施工计划。
2. 材料采购：根据施工图纸和材料清单，采购所需的电缆、接线端子、控制盒、开关等弱电设备和材料。
3. 接线施工：按照设计图纸的标注，进行电缆敷设、管道穿线和设备接线等工作。
接线时要注意电缆的规格和质量，并按照标准的接头连接方式进行。
4 安装设备：将弱电设备如监控摄像头、报警器、控制面板等安装在指定的位置，接入相应的电缆。
5. 调试测试：进行弱电系统的调试和测试，确认各设备是否正常运行，各部分之间的连接和协调是否良好。
6. 施工交接：完成施工并进行验收，与业主或相关部门进行交付，并提供工程完整的技术资料和使用说明书。
7. 日常维护：施工完毕后，要定期对弱电设备进行巡检和维护，及时处理故障和更换损坏的部分。
二、弱电施工工艺概述1. 施工管理：按照工程计划和施工图纸进行施工，并做好施工记录和质量验收。
2. 电缆敷设：根据弱电系统的设计要求，选择适当的电缆规格和敷设方式，保证电缆的安全性和可靠性。
3. 管道穿线：根据建筑物的结构要求和弱电设备的位置安排，进行管道的布置和穿线，保证电缆的保护和美观。
4. 设备安装：根据设备的安装要求，选择适当的位置和安装方法，保证设备的稳固和正常运行。
5. 接线连接：按照设计图纸和接线图的要求，进行接线连接，保证电缆的正确接地和信号的传输畅通。
6. 调试测试：对已安装和接线的弱电设备进行调试和测试，保证设备正常工作，各系统间的连接和协调良好。
7. 质量控制：施工过程中要进行质量检查和监督，保证施工质量符合相关标准和规范。
引言概述：弱电工程施工工艺流程是指在建筑物内部进行各种弱电设备的安装、调试和维护工作的一系列流程。
本文将详细介绍弱电工程施工工艺流程的五大点，包括设计准备、线路布线、设备安装、调试验收和工程竣工等。
通过本文的阐述，读者将能够了解到弱电工程施工的全过程，进而提高施工质量和效率。
正文内容：一、设计准备1. 确定设计需求：在弱电工程施工前，首先需要明确业主的需求和要求，以及建筑的布局和设计。
2. 编制工程设计：根据业主需求和建筑设计，进行弱电网络的拓扑规划、线路布局和设备选型等设计工作。
3. 确定施工方案：根据工程设计，制定详细的施工方案，包括工期安排、施工流程和人员配备等。
二、线路布线1. 线路规划：根据弱电网络的设计需求和建筑结构，进行线路布线规划，并确定线路的走向、长度和容量等。
2. 材料准备：根据线路布线规划，准备所需的线缆、插座、接头等材料，并进行验收和分类。
3. 线缆敷设：按照线路布线规划，对线缆进行敷设，包括沟槽开挖、线缆敷设、护管安装等。
4. 线缆连接：对敷设好的线缆进行连接，包括线缆切割、线缆接头连接和接地处理等。
5. 线缆标识：对线缆进行标识，包括线缆标牌的安装和线路图的修订。
三、设备安装1. 设备选型：根据工程设计和业主需求，确定各种弱电设备的品牌、型号和数量等。
2. 设备安装：按照设计要求和安装图纸，对设备进行安装，包括设备固定、接线和调整等。
3. 机柜安装：对机柜进行安装，包括机柜的调整、固定螺栓的安装和电源的接入等。
4. 设备接地：对设备进行接地处理，确保设备的电气安全和防静电能力。
5. 防护措施：对设备进行防护，包括防尘、防潮和防雷电等措施。
四、调试验收1. 系统调试：对弱电系统进行调试，包括设备开机、参数设置和网络连接等。
2. 故障排除：在调试过程中，对系统中出现的故障进行排查和修复，确保系统的正常运行。
3. 功能测试：对弱电系统进行功能测试，包括数据传输、设备联动和报警等功能的测试。
弱电工程施工工艺第一节施工准备1. 材料准备：根据设计要求及施工图纸，提前预订弱电工程所需材料，确保材料质量符合国家标准。
材料包括电线、电缆、光纤、网线、电话线、电视线、设备、配件等。
2. 主要设备：电钻、螺丝刀、扳手、卷尺、水平尺、电缆剥线器、接线端子、光纤熔接机、网络测试仪、电话测试仪等。
3. 作业条件：弱电工程施工前，应确保施工现场安全、整洁。
对施工部位进行处理，弹出中线，为施工提供基准。
第二节工艺流程施工部位处理→ 弱电线路敷设→ 设备安装→ 系统调试→ 调整验收第三节施工工艺1. 施工部位处理：（1）对施工部位进行清理，去除灰尘、油污、松动的旧弱电设备等。
（2）对施工部位进行修补，填补裂缝、孔洞等缺陷。
（3）打磨施工部位，确保施工部位平整、光滑。
2. 弱电线路敷设：（1）根据设计要求，敷设弱电线路，确保线路敷设整齐、固定。
（2）在弱电线路敷设过程中，应注意绝缘保护，防止线路受损。
（3）弱电线路敷设完成后，进行绝缘测试，确保绝缘合格。
3. 设备安装：（1）根据设计要求，安装弱电设备，确保设备安装牢固、位置合理。
（2）连接设备的电源线，确保连接正确、牢固。
（3）安装设备后，进行功能测试，确保使用正常。
4. 系统调试：（1）对弱电系统进行调试，确保系统运行稳定、性能优良。
（2）调试过程中，发现问题及时整改，确保系统达到设计要求。
5. 调整验收：（1）检查弱电工程施工质量，确保施工符合设计要求。
（2）对施工过程中发现的问题进行整改，直至达到设计要求。
第四节质量标准1. 主控项目：弱电线路敷设整齐、固定；设备安装牢固、位置合理；系统运行稳定、性能优良。
2. 一般项目：施工过程中，确保施工工具干净、施工环境整洁；弱电设备无破损、无污渍。
第五节施工注意事项1. 严格遵守安全操作规程，确保施工人员安全。
2. 施工现场应保持整洁，防止环境污染。
3. 施工过程中，应采取措施降低噪音，减轻对周围环境的影响。
弱电主要分项工程施工工艺一、电缆桥架施工工艺1. 电缆桥架的安装应符合设计要求，桥架走向应清晰，固定点间距应符合规定。
在安装过程中，应使用专用工具，避免对桥架造成损伤。
2. 电缆桥架的连接应采用专用连接件，连接点应牢固，连接处应进行防腐处理。
3. 电缆桥架跨越建筑物伸缩缝、沉降缝时，应设置补偿装置，确保桥架在伸缩、沉降过程中的正常运行。
4. 电缆桥架与建筑物、设备之间的距离应符合设计要求，确保电缆在桥架内敷设时的安全。
5. 电缆桥架的接地应牢固，每层桥架均应进行接地处理，接地电阻应符合规定。
6. 电缆桥架内敷设的电缆应按顺序排列，固定点应牢固，电缆间距应符合设计要求。
7. 电缆桥架的弯头、三通、四通等部件应采用专用工具制作，形状应符合设计要求。
8. 电缆桥架施工完毕后，应进行验收，确保桥架的安装质量。
二、电缆敷设施工工艺1. 电缆敷设前，应检查电缆的型号、规格、长度是否符合设计要求。
2. 电缆敷设应遵循“先难后易、先长后短”的原则，确保电缆敷设的顺利进行。
3. 电缆敷设过程中，应避免电缆弯曲、扭曲、损伤，电缆的固定点应牢固。
4. 电缆敷设应按照设计图纸进行，确保电缆的走向、间距、固定点等符合要求。
5. 电缆穿越建筑物伸缩缝、沉降缝时，应设置保护套管，确保电缆在伸缩、沉降过程中的安全。
6. 电缆穿越建筑物、设备时，应采取保护措施，避免对建筑物、设备造成损害。
7. 电缆敷设完毕后，应进行验收，确保电缆敷设的质量。
三、设备安装施工工艺1. 设备安装前，应检查设备的型号、规格、数量是否符合设计要求。
2. 设备安装应按照设计图纸进行，确保设备的安装位置、高度、角度等符合要求。
3. 设备固定应牢固，地脚螺栓应拧紧，设备与支架、墙壁之间的距离应符合设计要求。
4. 设备接线应遵循电气工程的相关规定，接线应牢固，绝缘电阻应符合规定。
5. 设备之间的连接应采用专用连接件，连接处应牢固，连接电缆应固定。
6. 设备安装完毕后，应进行验收，确保设备的安装质量。
弱电工程施工工艺要求（一）引言概述：弱电工程施工是指对电信、通信、监控、安防等系统进行布线、安装、调试及验收的过程。
为了保证弱电工程的施工质量和效果，需制定一系列的工艺要求。
本文将从五个大点出发，详细阐述弱电工程施工工艺的要求。
正文：一、布线规划1. 布线前需进行现场勘测，确定弱电设备位置和信号传输路径，制定合理的布局方案。
2. 根据布局方案，合理选择布线方式，包括直走式、环形式、分散式等。
3. 保持布线路径的清晰和一致性，避免弯曲和交叉，减小信号的损耗和干扰。
二、安装要求1. 根据设备要求，合理选择安装位置，保证设备间距离和空间的合理利用。
2. 安装前对设备进行检查，确保设备完好无损，符合施工要求。
3. 合理安装线缆和连接器，严格按照电气规范和图纸要求进行连接，确保信号传输的稳定性。
三、调试步骤1. 对设备进行逐个检查，确保设备连接正确，无故障和松动。
2. 分别进行设备内部调试和设备之间的联调，确保设备正常工作，传输信号畅通无阻。
3. 对系统进行整体调试，包括信号传输、系统运行、设备互联等。
四、验收标准1. 按照设计方案和合同要求进行工程验收，确保工程施工符合规范和要求。
2. 对施工质量进行检查，包括线缆接头的接触和固定、布线的准确性和美观度等。
3. 进行设备操作和信号传输测试，确保弱电系统功能正常，满足用户需求。
五、施工质量管控1. 强化施工质量管理，制定施工方案和执行计划，确保施工进程顺利。
2. 严格遵守安全操作规程，保证工程安全无事故发生。
3. 配备专业施工人员，对施工过程进行监控和指导，及时解决问题。
总结：弱电工程施工工艺要求包括布线规划、安装要求、调试步骤、验收标准和施工质量管控。
按照这些要求进行施工，可以确保弱电系统的稳定运行，并保证用户的需求得到满足。
因此，在进行弱电工程施工时，务必严格遵守这些工艺要求，确保施工质量和工程效果。
弱电工程施工步骤及工艺1. 弱电工程前期准备在进行弱电工程施工之前，首先需要进行周密的前期准备工作。
这包括对工程设计文件进行详细的审查，了解工程的具体要求和施工方案。
同时，还需要对施工现场进行认真的勘察和测量，确保施工过程中的各项参数和数据准确无误。
另外，还要对施工人员进行培训和指导，提高他们的技术水平和安全意识，确保施工过程中的安全和质量。
2. 弱电工程材料采购在进行弱电工程施工之前，需要对所需的材料进行充分的采购。
这包括各种电缆、接头、插座、配线架等材料，确保施工过程中能够按照设计要求进行材料的选用和使用。
在采购材料时，需要确保材料的质量符合相关标准，同时还要注意材料的数量和规格是否符合设计要求。
3. 弱电工程施工步骤（1）布线设计：根据设计方案和施工要求，对建筑物内部的铺设方案进行详细的设计规划，包括各种电缆、接头和配线架的铺设位置、数量和规格等。
设计完成后，需要进行布线方案的验收和确认，确保能够按照设计要求进行施工。
（2）铺设电缆：根据设计方案和布线设计，对建筑物内部的各种电缆进行铺设和连接。
在铺设电缆时，需要注意电缆的规格和接线要求，确保电缆的连接稳固可靠。
同时，还要注意电缆的保护和固定，防止电缆在使用过程中出现断裂或损坏。
（3）安装配线架：在铺设完电缆之后，需要对配线架进行安装和连接。
配线架是用来支撑和固定电缆的设备，对于弱电工程来说至关重要。
在安装配线架时，需要根据设计要求进行规划和布置，确保配线架的安装位置和数量符合设计要求。
（4）接线连接：在安装完配线架之后，需要对电缆进行接线连接。
接线连接是弱电工程中非常关键的一个环节，直接影响到工程的使用效果和安全性。
在接线连接时，需要按照设计要求进行连接，确保连接的稳固可靠。
（5）调试测试：在完成弱电工程施工后，需要进行调试和测试工作。
通过调试测试，可以查验设备和电缆的连接是否正常、设备运行是否稳定，以及数据传输和通信是否畅通。
通过测试结果，可以及时发现和排除问题，确保工程的质量和使用效果。
弱电施工工艺在施工全过程中严格按照工程质量检验评定标准逐项检查操作质量，在工程完工后，对施工质量进行评定，并备好质量保证资料，保证交付使用的工程达到设计要求和满足使用功能。
一、电气线路敷设A．一般规定1．电缆（线）敷设前，做外观及导通检查，并用直流500V兆欧表测量绝缘电阻，其电阻不小于5MΩ；当有特殊规定时，应符合其规定。
2．线路按最短途径集中敷设，横平竖直、整齐美观、不宜交叉。
3．线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有强磁场和强静电场干扰的区域；必要时采取相应保护或屏蔽措施。
4.当线路周围温度超过65℃时，采取隔热措施；位处有可能引起火灾的火源场所时，加防火措施。
5．线路不宜平行敷设在高温工艺设备、管道的上方和具有腐蚀性液体介质的工艺设备、管道的下方。
6．线路与绝热的工艺设备，管道绝热层表面之间的距离应大于200mm，与其他工艺设备、管道表面之间的距离应大于150mm。
7．线路的终端接线处以及经过建筑物的伸缩缝和沉降逢处，应留有适当的余度。
8．线路不应有中间接头，当无法避免时，应在分线箱或接线盒内接线，接头宜采用压接；当采用焊接时应用无腐蚀性的焊药。
补偿导线宜采用压接。
同轴电缆及高频电缆应采用专用接头。
9．敷设路时，不宜在混凝土土梁、柱上凿安装孔。
10．线路敷设完毕，应进行校线及编号，并按第一条的规定，测量绝缘电阻。
11．测量线路绝缘时，必须将已连接上的设备及元件断开。
B.电缆的敷设1．敷设电缆时的环境温度不应低于-7℃。
2．敷设电缆时应合理安排，不宜交叉；敷设时应防止电缆之间及电缆与其他硬物体之间的磨擦；固定时，松紧应适度。
3．多芯电缆的弯曲半径，不应小于其外径的6倍。
4．信号电缆（线）与电力电缆交叉时，宜成直角；当平行敷设时，其相互间的距离应符合设计规定。
5．在同一线槽内的不同信号、不同电压等级的电缆，应分类布置；对于交流电源线路和连锁线路，应用隔板与无屏蔽的信号线路隔开敷设。
6．电缆沿支架或在线槽内敷设时应在下列各处固定牢固：（1）电缆倾斜坡度超过45°或垂直排列时，在每一个支架上。
（2）电缆倾斜坡度不超过45°且水平排列时，在每隔1~2个支架上。
（3）和补偿余度两侧以及保护管两端的第一、第二两个支架上。
（4）引入仪表盘（箱）前300～400mm处。
（5）引入接线盒及分线箱前150～300mm处。
7．线槽垂直分层安装时，电缆应按下列规定顺序从上至下排列：仪表信号线路；安全连锁线路；交流和直流供电线路；8．明敷设的信号线路与具有强磁场和强电场的电气设备之间的净距离，宜大于 1.5m；当采用屏蔽电缆或穿金属保护管以及在线槽内敷设时，宜大于0.8m。
9．电缆在沟道内敷设时，应敷设在支架上或线槽内。
当电缆进入建筑物后，电缆沟道与建筑物间应隔离密封。
C.其他要求1.电线穿管前应清扫保护管，穿管时不应损伤导线。
2．信号线路、供电线路、连锁线路以及有特殊要求的仪表信号线路，应分别采用各自的保护管。
3．仪表盘（箱）内端子板两端的线路，均应按施工图纸编号。
4．每一个接线端子上最多允许接两根芯线。
5．导线与接线端子板、仪表、电气设备等连接时，应留有适当余度。
二、电源设备的安装A．供电系统的安装1．弱电工程的供电设备应在安装前检查设备的外观和技术性能并符合下列规定：2．继电器、接触器和开关应动作灵活，接触紧密、无锈蚀、损坏。
3．紧固件、接线端子应完好无损，且无污物和锈蚀。
4．设备的附件齐全，性能符合安装使用说明书的规定。
B．电源设备的安装1．设备的安装应牢固、整齐、美观，端子编号、用途标牌及其他标志，应完整无缺，书写正确清楚。
2．固定设备时，应使设备受力均匀。
3．仪表箱内安装的供电设备其裸露带电体相互间或其他裸露导电体之间的距离应不小于4mm。
当无法满足时，相互间必须可靠绝缘。
4．供电箱安装在混凝土墙上、柱或基础上时，宜采有膨胀螺栓固定，并应符合下列规定：（1）箱体中心距地面的高度宜为1.3~1.5m；（2）成排安装的供电箱，应排列整齐。
5．UPS设备安装完毕，应检查其自动切换装置的可靠性，切换时间及切换电压值应符合设计规定。
6．稳压器在使用前应检查其稳压特性，电压波动值应符合安装使用说明书的规定。
7．整流器在使用前应检查其输出电压，电压值应符合安装前使用说明书的规定。
8．供电设备的带电部分与金属壳间的绝缘电阻，500V兆欧表测量时，应不小于5MΩ。
当安装使用说明书中有特殊规定时，应符合规定。
9．供电系统送电前，系统内所有电源设备的开关均应处于“继”的位置，并应检查熔继器容量。
三、弱电系统的接地A．一般规定1．弱电系统的接地，按用途分有保护性接地和功能性接地。
保护性接地分为：防电击接地、防雷接地、防静电接地和防电蚀接地；功能性接地分为：工作接地、逻辑接地、屏蔽接地和信号接地。
不同的接地有不同的要求，应按设计决定的接地施工。
2．需要接地的弱电系统的接地装置应符合下列要求：（1）当配管采用镀锌电管时，除设计明确规定处，管子与管子、管子与金属盒子连接后不必跨接，但应遵守下述规定：1）管子间采用螺纹连接时，管端螺纹长度不应小于管接头长度的1/2，螺纹表面应光滑、无锈蚀、缺损，在螺纹上应涂以电力复全脂或导电性防腐脂。
连接后，其螺纹宜外露2~3扣。
2）管子间采用带有紧定螺钉的套管连接时,螺钉应拧紧;在振动的场所,紧定螺钉应有防松动措施。
3）管子与盒子的连接不应采用塑料纳子，应采用导电的金属纳子。
4）弱电管子内有PE线时，每只接线盒都应和PE线相连。
（2）当配管采用镀锌电管，设计又规定管子间需要跨接时，应遵守下述规定：1）明敷配管不应采用熔焊跨接，应采用设计指定的专用接下来线卡子跨接。
2）埋地或埋设于混凝土中的电管，不应用线卡跨接，可采取熔焊跨接。
3）若管内穿有裸软PE铜线时，电管可不跨接。
此PE线必须与它所经过的每一只接线盒相连。
（3）配管采用黑铁管时，若设计不要求跨接，则不必跨接。
若要求跨接时，黑铁管之间及黑铁管与接线盒之间可采用圆钢跨接，单面焊接，跨接长度不宜小于跨接圆钢直径的6倍；黑铁管与镀锌桥架之间跨接时，应在黑铁管端部焊一只铜螺栓，用不小于4mm的铜导线与镀锌桥架相连。
（4）当强弱电都采用PVC管时，为避免干扰，弱电配管应尽量避免与强电配管平行敷设，若必须平行敷设，相隔距离宜大于0.5m。
（5）当强弱电用线槽敷设时，强弱电线槽宜分开；当需要敷设在同一线槽时，强弱电之间应用金属隔板隔开。
四、综合布线系统A．施工前的环境检查在安装工程开始以前应对交接间、设备间的建筑和环境条件进行检查，具备下列条件方可开工：1．交接间间、设备间、工作区土建工程已全部竣工。
房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运、门锁和钥匙齐全。
2．房屋预留地槽、暗孔、孔洞的位置、数量、尺寸均应符合设计要求。
3．对设备间铺设活动地板应专门检查，地板板块铺设严密坚固，每平方米水平允许偏差不应大于2mm，地板支柱牢固，活动地板防静电措施的接地应符合设计和产品说明书要求。
4．交接间、设备间应提供可靠的施工电源和接地装置。
5．交接间、设备间的面积，环境温、湿度均应符合设计要求和相关规定。
B．施工前的器材检验1．器材检验一般要求（1）施工前，施工单位应对工程所用线缆器材规格、程式、数量、质量进行检查，无出厂检验证明材料者或与设计不符不得在工程中使用。
（2）经检验的器材应做好记录，对不合格证的器件应单独存放，以备核查与处理。
2．型材、管材与铁件的检验要求：（1）各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整、不得变形、断裂。
（2）管材采用钢管、硬聚氯乙烯管、玻璃钢管时，其管身就光滑无伤痕、管孔无变形，孔径、壁厚应符合设计要求。
（3）管道采用水泥管块时，应符合邮电部《通信管道工程施工及验收技术规范》（YDJ39-90）中相关规定。
（4）各种铁件的材质、规格均应符合质量标准，不得有歪斜、扭曲、飞刺、断裂或破损。
（5）铁件的表面处理和镀层均应完整、表面光洁、无脱落、气泡等缺陷。
3．线缆的检验要求：（1）工程使用的对绞电缆和光缆规格、程式、形式应符合设计的规定和合同要求。
（2）电缆所附标志、标签内容应齐全、清晰。
（3）电缆外护套须完整无损，电缆应附有出厂质量检验合格证。
如用户要求，应附有本批量电缆的电气性能检验报告。
（4）电缆的电气性能应从本批量电缆的任意三盘中截出100m长度进行抽样测试。
（5）剥开缆线头，有A、B端要求的要识别端别，在缆线外端应标出类别和序号。
（6）光缆开盘后应先检查光缆外表有无损伤，光缆端头封装是否良好。
（7）综合布线系统工程采用62.5/125μm或50/125μm多模渐变折射率光纤光缆和单模光纤光缆时，现场检验应测试光纤衰减常数和光纤长度。
1）衰减测试：宜采用光时域反射仪（OTDR）进行测试。
测试结果如超出标准或与出厂测试数值差异太大，应用光功率测试，并加以比较，断定是测试误差还是光纤本身衰减过大。
2）长度测试：要求对每根光纤进行测试，测试结果应一致。
如果在同一盘光缆中，光纤长度差异较大，则应从另一端进行测试或做通光检查，以判定是否有断纤现象存在。
（8）光纤调度软线（光跳线）检验应符合下列规定：1）光纤调度软线应具有经过防火处理的光纤保护包皮，两端的活动连接器（活接头）端面应装配有合适的保护盖帽；2）每根光纤调度软线中光纤的类型应有明显的标记，选用应符合设计要求。
4．接插件的检验要求：（1）接线排和信息插座及其他接插件的塑料材质应具有阻燃性。
（2）保安接线排的保安单元过压、过流保护各项指标应符合邮电部有关规定。
（3）光纤插座的连接器使用型号和数量、位置与设计相符。
（4）光纤插座面板应有发射（TX）和接收（RX）明显标志。
5．配线设备的使用应符合下列规定：（1）电缆交接设备的型号、规格应符合设计要求：（2）光、电缆交接设备的编排及标志名称应与设计相符。
各类标志名称应统一，标志位置正确，清晰。
6．有关对绞电缆电气性能、机械特性、光缆传输性能及接插件的具体技术指标和要求，应符合设计规范。
C．设备安装1．机架安装要求（1）机架安装完毕后，水平、垂直度应符合厂家规定。
如无厂家规定，垂直偏差不应大于3mm。
（2）机架上的各种零件不得脱落或碰坏。
漆面如有脱落应予以补漆，各种标志完整清晰。
（3）机架的安装应牢固，应按施工图的要求进行加固。
（4）安装机架面板，架前应留有1.5m的空间，机架背面离墙距离应大于0.8m，以便于安装和施工。
（5）壁挂式机框底距地面宜为300~800mm。
2．配线设备机架安装要求：（1）采用下走线方式时，架底位置与电缆上线孔相对应。
（2）各直列垂直倾斜误差不应大于3mm，底座水平误差每平方米不应大于2mm。
