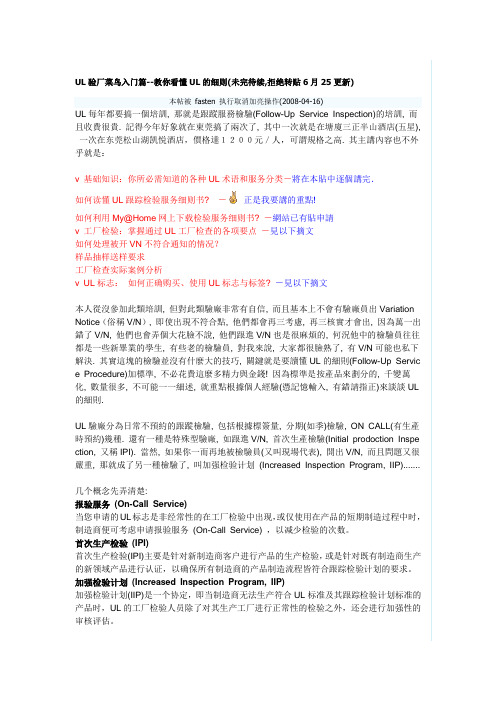

UL验厂菜鸟入门篇--教你看懂UL的细则(未完待续,拒绝转贴6月25更新)本帖被fasten 执行取消加亮操作(2008-04-16)UL每年都要搞一個培訓, 那就是跟蹤服務檢驗(Follow-Up Service Inspection)的培訓, 而且收費很貴. 記得今年好象就在東莞搞了兩次了, 其中一次就是在塘廈三正半山酒店(五星),一次在东莞松山湖凯悦酒店，價格達１２００元／人，可謂規格之高. 其主講內容也不外乎就是：v 基础知识：你所必需知道的各种UL术语和服务分类－將在本貼中逐個講完．如何读懂UL跟踪检验服务细则书?－正是我要講的重點!如何利用My@Home网上下载检验服务细则书? －網站已有貼申請v 工厂检验：掌握通过UL工厂检查的各项要点－見以下摘文如何处理被开VN不符合通知的情况？样品抽样送样要求工厂检查实际案例分析v UL标志：如何正确购买、使用UL标志与标签?－見以下摘文本人從沒參加此類培訓, 但對此類驗廠非常有自信, 而且基本上不會有驗廠員出Variation Notice（俗稱V/N）, 即使出現不符合點, 他們都會再三考慮, 再三核實才會出, 因為萬一出錯了V/N, 他們也會弄個大花臉不說, 他們跟進V/N也是很麻煩的, 何況他中的檢驗員往往都是一些新畢業的學生, 有些老的檢驗員, 對我來說, 大家都很臉熟了, 有V/N可能也私下解決. 其實這塊的檢驗並沒有什麼大的技巧, 關鍵就是要讀懂UL的細則(Follow-Up Servic e Procedure)加標準, 不必花費這麼多精力與金錢! 因為標準是按產品來劃分的, 千變萬化, 數量很多, 不可能一一細述, 就重點根據個人經驗(憑記憶輸入, 有錯請指正)來談談UL 的細則.UL驗廠分為日常不預約的跟蹤檢驗, 包括根據標簽量, 分期(如季)檢驗, ON CALL(有生產時預約)幾種. 還有一種是特殊型驗廠, 如跟進V/N, 首次生產檢驗(Initial prodoction Inspe ction, 又稱IPI). 當然, 如果你一而再地被檢驗員(又叫現場代表), 開出V/N, 而且問題又很嚴重, 那就成了另一種檢驗了, 叫加强检验计划(Increased Inspection Program, IIP).......几个概念先弄清楚:报验服务(On-Call Service)当您申请的UL标志是非经常性的在工厂检验中出现，或仅使用在产品的短期制造过程中时，制造商便可考虑申请报验服务(On-Call Service) ，以减少检验的次数。

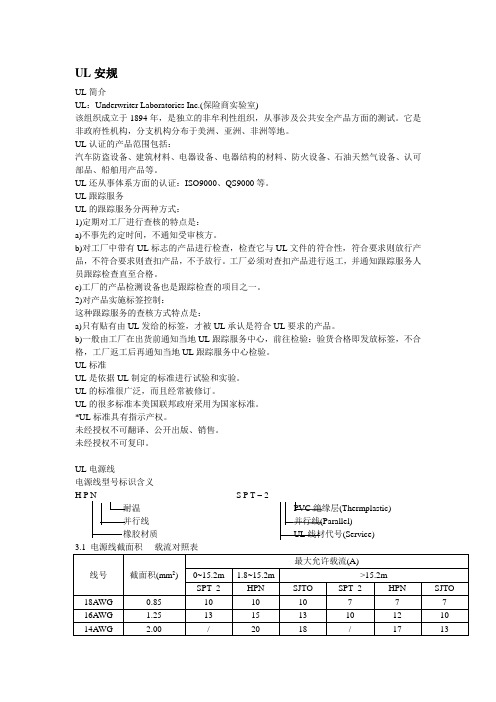

UL安规UL简介UL：Underwriter Laboratories Inc.(保险商实验室)该组织成立于1894年，是独立的非牟利性组织，从事涉及公共安全产品方面的测试。
它是非政府性机构，分支机构分布于美洲、亚洲、非洲等地。
UL认证的产品范围包括：汽车防盗设备、建筑材料、电器设备、电器结构的材料、防火设备、石油天然气设备、认可部品、船舶用产品等。
UL还从事体系方面的认证：ISO9000、QS9000等。
UL跟踪服务UL的跟踪服务分两种方式：1)定期对工厂进行查核的特点是：a)不事先约定时间，不通知受审核方。
b)对工厂中带有UL标志的产品进行检查，检查它与UL文件的符合性，符合要求则放行产品，不符合要求则查扣产品，不予放行。
工厂必须对查扣产品进行返工，并通知跟踪服务人员跟踪检查直至合格。
c)工厂的产品检测设备也是跟踪检查的项目之一。
2)对产品实施标签控制：这种跟踪服务的查核方式特点是：a)只有贴有由UL发给的标签，才被UL承认是符合UL要求的产品。
b)一般由工厂在出货前通知当地UL跟踪服务中心，前往检验：验货合格即发放标签，不合格，工厂返工后再通知当地UL跟踪服务中心检验。
UL标准UL是依据UL制定的标准进行试验和实验。
UL的标准很广泛，而且经常被修订。
UL的很多标准本美国联邦政府采用为国家标准。
*UL标准具有指示产权。
未经授权不可翻译、公开出版、销售。
未经授权不可复印。
UL电源线电源线型号标识含义H P N S P T – 2耐温PVC绝缘层(Thermplastic)并行线并行线(Parallel)橡胶材质UL线材代号(Service)3.3 电源线拉力测试(组装于成品后)：熨斗：9kg/min 咖啡壶：16kg/min 煎烤器：16kg/min3.4 老化测试(UL817)136℃条件下老化168hHPN：100℃±2℃，70hoursSPT-2：100℃±1℃，96hours3.5 插头尺寸：a)插片厚度：1.5±0.1mmb)插片宽度：8.0±0.15mm(极性插片)6.35±0.15mm(非极性插片)3.6 芯线与插片的连接强度剥开绝缘层，在芯线与插片之间施加9.1kgf/min，不可脱落。
UL介绍及检验要点解析UL（Underwriters Laboratories）是全球最大的独立、第三方安全认证机构。
成立于1894年，总部位于美国伊利诺伊州北布鲁克。
UL的目标是提高产品的安全性，保护生命和财产。
UL通过严格的测试和认证程序，确保产品符合相关的国家和国际标准。
UL的安全认证涵盖了多个领域，包括电气、电子、建筑材料、家用电器等。
UL标志是产品安全认证的象征，对于消费者来说是一种可靠的选择和信任的保证。
UL认证主要包括以下几个方面的测试和评估：1.阻燃性测试：UL对电气和电子设备进行火灾和燃烧性能的测试，确保产品在火灾中不会引发或加剧火势，从而降低人员和财产的风险。
2.电气安全测试：UL通过对产品的电气安全性能进行测试，确保产品在正常和异常条件下不会对用户产生电击、电弧或火灾的危险。
3.机械安全测试：UL对产品的机械结构和使用过程中可能存在的危险进行评估和测试，确保产品在正常使用过程中不会对用户或周围环境造成伤害或损害。
4.辐射安全测试：UL对电子设备的电磁辐射和无线电频率进行测试和评估，确保产品在使用过程中不会对人体健康产生不良影响。
5.环境适应性测试：UL对产品在不同环境条件下的性能进行评估，包括温度、湿度、震动等因素，确保产品在各种环境下能够正常工作。
此外，UL还提供产品原材料的测试和评估，以确保原材料符合相关标准和法规要求。
UL的测试和认证过程严格而全面，需要产品制造商提交详细的资料和样品，进行测试和评估。
UL认证后，产品可以使用UL的标志，并在市场上获得更多的信任和认可。
对于消费者来说，选择通过UL认证的产品意味着选择了更安全和可靠的产品。
UL认证的产品不仅符合相关的国家和国际标准，而且经过了独立的第三方测试和评估，由此减少了购买和使用产品所带来的风险。
总之，UL是全球最大的独立、第三方安全认证机构，通过严格的测试和评估，确保产品的安全性和合规性。
UL认证是企业推出产品的信心和消费者选择产品的保证。
UL认证检验细则UL检验员的检验基本上属于机械性作业。
依据不同的产品，检验员的检验依据有公告(Bulletin)、细则(Procedure)、FUII（如果有，包含在细则中）和UL标准（如果FUII中有要求）。
如果检验员访问工厂时，工厂正在生产UL产品，或有库存的UL产品，则检验员会用以下方式之一抽取样品：1. 从生产线上抽取各个部件加上从仓库中抽取的一个完整产品。
2. 从仓库中抽取各个部件加上生产线上的完整产品。
3. 从仓库抽取完整产品用于拆分。
抽样的具体数量决定于细则、FUII（跟踪检验指示）、SAP（标准附页）或来自于UL实验室的直接命令。
检验员每次检验并不一定检验所有产品，但他们会尽量在一年或至少两年内检验所有的产品类别或型号。
一般来说，UL对工厂生产体系的要求不是太高，只要求对仪器设备每年一次计量，保存好工厂自己的检验记录，以及对不合格品有一定的控制手段即可。
检验时，现场代表（UL检验员）会把注意力主要集中在产品本身，他们将根据上述的检验依据逐条核对产品的结构，部件及装配。
对于涉及到产品安全的零部件，一般细则中会指明要求为UL认证产品，并且会注明生产厂家和型号；对于外壳、护罩等注塑件，一般情况下细则会指明其原材料和尺寸要求。
现场代表会核对以上各项以及细则中所规定的UL标记。
另外，如果细则或FUII或标准中要求对产品进行现场测试，现场代表会要求工厂检验员做相应的各项测试，而现场代表则在旁作见证。
如果细则中还要求送样到UL作跟踪测试，工厂应配合检验员制作相应样品，经检验员写好样品标签，提供地址并封样后，由工厂寄往相应的UL实验室。
如果工厂所生产的产品完全符合UL相应检验标准的要求，也无其它违反跟踪服务协议的地方，检验员会出具跟踪检验报告(Inspection Report)；工厂代表在确认其内容准确无误后应在报告上签字；一次检验即告完成。
如果检验过程中出现了与检验标准不符合的情况时，检验员会出具变更通知书(Variation Notice)，并根据具体情况采取相应措施。
UL跟踪服务检验说明 (FUS Inspection)UL 产品安全认证服务1.Listing Service(列名服务)2. Component Recognition Service (零部件认可服务)3.Classification Service(分级服务)1. Listing Service (列名服务)Listed(列名的)产品为一般性的最终产品(End Product)，即消费者可从市场上购得直接使用，产品的标志如下：2. Component Recognition Service (零部件认可服务) Recognized (认可的)产品为零部件产品，供成品组装厂或其他组件工厂使用，而非消费者直接购买使用。
3. Classification Service (分级服务)Classified (分级的)产品是有特定的危险性或与政府法规，如建筑、卫生或特定规范等有关的产品，如防火门、消防栓、医疗器材、制冰机等。
上述三种服务及其产品，依下列的不同，分为Type L 及Type R:1.UL Mark的取得方式2. 工厂检验频率Type L (Label Service)带有UL Mark (Listing, Recognition或Classification ) 的标签(Label)要向UL购得。
•产品 - 电线- 电线加工- 圣诞灯等•工厂检验频率- 由产品的卷标使用量及产品类别来决定- 一季度至少一次- 不事先通知Type R (Re-examination)UL Mark的标签可由工厂自行印制，或找UL授权的标签供货商取得，也可用网版印刷、压铸、刻模等方式，将UL Mark 直接印刻在产品上。
•产品- 电风扇、笔记本电脑、继电器、保险丝等•工厂检验频率- 由产品的卷标使用量及产品类别来决定- 一般，一年4次- 不事先通知如何判定自己的产品是属于那一类？由追踪服务程序书中的授权信(Authorization Page)可看出是属于：a. Type L 或Type R?b. Listed/ Classified或Recognized? (附件8-10)c. CUL or CRU? (CCN –类别管制号码）UL产品安全认证方案包括2个主要部分：A.合格审查服务(Conformity Assessment Service - CAS)B.追踪服务(Follow – Up Service - FUS)CAS部门完成审查，有下列文件发行1. 测试记录 (Test Record) - 给申请者2. 列名／认可／分级信／卡(Listing/Recognition/Classification/Letter/ Card) –给申请者信／卡上载明哪些型号是Listed/Recognized/Classified 产品。
3. 追踪服务程序书(Follow-Up Service Procedure – FUSProcedure ) –给工厂a. 暂时程序书(Temporary Procedure)b. 最终程序书(Final Procedure)FUS工作开始 (1)A.第一次生产检验(Initial Production Inspection - IPI)1. 下列情况需要IPI:a. 新工厂：刚取得UL认证b. 旧工厂：新产品的类别与现有的不同c. 新档案：针对大陆工厂d. 其他：如工厂搬家、工厂制造能力的考虑等，由CAS决定FUS工作开始 (2)A.第一次生产检验(Initial Production Inspection - IPI)(续)2. 第一次生产检验通知– IPI Notificationa. 由CAS部门（工程师）决定b. IPI通知上写明IPI是必要的c. 检验中心(IC – Inspection Center) 在收到IPI通知后会立即联络工厂，排定IPI的日期。
3. 只有检验中心收到FUS Procedure 并且完成IPI后，工厂才可以将UL标志用在产品上。
4. 收到完成工程调查的通知或测试记录，并不表示工厂就可以直接生产UL产品而不需要做IPI 。
FUS工作开始 (3)B. 追踪服务检验(FUS Inspection)UL检验中心的人员，以不事先通知的方式到厂检验。
根据Procedure查验产品是否符合UL规范并依规定抽样。
注：以下检验可事先通知：1. IPI2. Reinspection (VN的复验)3. Resumption (连续2季没有生产UL产品，第3季要生产)4. IIP(加强检验方案)5. On-Call (产品很久没生产)何谓Follow-Up Service (FUS) Procedure1.是个重要文件，每当一个新厂商申请之产品或新类别的产品通过UL工程部门(CAS)测试审查通过后所发行的一本追踪服务程序书(FUS Procedure)。
2.此工厂使用的程序书和给申请者R&D使用的测试记录(TestRecord –蓝色封面)不同。
3.此程序书内详载被授权的工厂、产品结构及生产测试、取样、标示等规定。
4. 提供UL检验代表执行工厂检查的依据。
此程序书是 UL的财产，不得转让或复印。
5. 需妥善保存并更新。
6. 此程序书是UL借给工厂使用，必要时收回。
FUS Procedure内的文件 (1)1.重要信息(Follow – Up Service Important Information)a. 此信息页保存在程序书内。
b. 记载FUS Procedure的组成内容及每一页的功能，以及如何更新，需按照所列顺序，保持程序书的完整。
c. 底部有评审部门的电话、传真。
若工厂的联络人、公司名称、地址有变更，需迅速通知UL 。
FUS Procedure内的文件 (2)2. Authorization Pagea. UL File Number - UL档案号码b. Volume Number - 册号c. Issue or Revise Date - 发行或更正日期d. Reviewing Office - 负责该档案的办公室e. Type R or Type L - 服务类别f. Product Category - 产品类别g. CCN - 产品类别管制号码h. 制造厂商，申请者及登录者的名称及地址i. 说明只允许程序书所登录的工厂，在授权的地点生产合格的授权产品，才可使用UL Marks。
Temporary and Final Procedure (暂时和最终程序书)1.依照客户的要求，要做紧急的IPI等，CAS部门在最终程序书还没有完成前，会发行暂时程序书。
2.暂时程序书的有效期是90天。
3.收到最终程序书后，UL检验人员要把暂时程序书销毁。
到厂拜访及FUS检验UL当地检验中心(Inspection Center)的检验人员会以不事先告知的方式到厂拜访，并依照UL的FUS程序书做检验。
到厂拜访的频率1. Type L由使用卷标的产品数及产品类别决定，一季至少一次。
2. Type R一般，一年四次。
跟踪检验要求(1)A. 工厂代表：1.当UL检验人员到厂拜访时，工厂代表须在被告知后15分钟内出面，带领UL检验人员进入工厂。
2. 当UL检验人员到厂拜访时，若工厂代表不在，则须由其代理人陪同UL检验人员完成检验工作。
3. 工厂不得拒绝UL检验人员进入生产或仓库等与生产有关的地方。
跟踪检验要求(2)B. 文件：1.工厂须妥善保存程序书(FUS Procedure)并适时地更新，以便工厂自我检查及检验人员到厂拜访时使用。
2.若程序书不完整或遗失，则检验人员将会扣留工厂的产品，直到程序书完备，并确认产品合乎程序书的要求后，才会予以放行。
3. 工厂实施的检验计划及生产线的测试报告要随时可查阅。
4. Type L 的卷标使用记录要正确及更新，以备查核。
跟踪检验要求(3)C. 生产线：1.确认生产线是否有依照App.D (或CB Report的PartAC)执行生产线测试(Production Line Test)。
例如：直流偏差测试（DC Offset voltage Test）接地导通测试 (Grounding Continuity Test)耐电压测试(Dielectric Voltage Withstand Test)等。
2. 查验测试设备的校验及功能测试记录。
3. 确认相关作业及制程是否符合要求。
例如：焊锡、时间、温度及压力等。
跟踪检验要求(4)D.仓库1. 查验产品的型号及标示。
2. UL检验人员可从仓库抽样做检验。
3. 若生产线和仓库都没有UL产品，则实施Production-Ready Visit (生产-准备拜访) 的检验。
跟踪检验要求(5)E. 确认UL Listed或Recognized零件1.内部线材(Internal Wiring):裁线(Processed Write)或电线加工(Wiring Harness)。
2.电源线(Power Supply Cord - PSC):双头可拔式(Detachable) PSC和单头不可拔式(Non-detachable) PSC3. 印刷电路板(Printed Wiring Board)4.标示标签(Marking Label) PGDQ2或PGJI25.塑胶类零件(Plastic Parts)跟踪检验要求(6)E. 确认UL Listed 或Recognized零件(续)6. 其他程序书中规定的零件：•保险丝 (Fuse)•开关(Switch)•端子座(Terminal Block)•电容(Capacitor)•电器管(Electrical Tubing)•插座(Receptacle)•连接器(Connector)等所有UL零件要有UL标签(Type L产品)及符合规定的标示。
Type R 产品的 UL Mark1.列名的(Listed)或分级的(Classified) Type R产品，其UL标志为强制的(mandatory)一定要出现在产品上。
2. 认可的(Recognized)Type R产品，其标志(“倒R”U)见可标或不标在产品或包装上。
例外：某些产品，如开关(Switch)等，RecognizedComponent Mark一定要出现在产品或最小包装上。
3. 若为CRU (Canada Recognized )产品，则认可标志(“倒R”U+C)一定要标示在产品或包装上。
4. UL Mark在产品上，只能出现一次.例外：电线等。
Type R产品的标示 (Marking)除上述的UL Mark外，Type R的Listed或Recognized或Classified产品或最小包装上要有下列的标示(依程序书的规定)：1. Nameplate Markings(面板标示)：*a. 公司名称、档案号或商标*b. 产品型号，所有的Type R产品都要有此标示c. 电气规格)，大部分认可产品是可选择的d. 工厂 ID ，适用于 2个以上制造地点e. 制造日期，所有CUL/ CRU产品要有2. 警示，如更换保险丝标示等标示标签 (Marking Label)若上述的标签若采用贴标签，而不是用网版印刷等方式，则所用的标签要是UL 认可标签(CCN为PGDQ2或，PGJI2)，而且所选用Label 要适用于所黏贴的表面，最高表面温度及周边环境(潮湿、水或油)。
