滤筒除尘器的选型

滤筒式除尘器使用说明书滤筒除尘器概述：滤筒除尘器主要有如下特点：1、采用垂直式滤筒结构，便于粉尘吸附及清灰；且由于在清灰时滤料的抖动较小，使滤筒的寿命大大高于滤袋，维修费用低。

2、采用目前国际上先进的离线三状态（过滤、清灰、静止）清灰方式，避免了清灰时的“再吸附”现象，使清灰彻底可靠。

3、设计有预收尘机构，不但克服了粉尘直接冲刷容易磨损滤筒的缺点，而且可以大大提高除尘器入口处的粉尘浓度。

4、对影响主要性能的关键元件（如脉冲阀）采用进口件，其易损件膜片的使用寿命超过100万次。

5、采用分列喷吹清灰技术，一个脉冲阀可同时喷吹一列（每列滤筒数量最多为12个），可大大地减少脉冲阀的数量。

6、脉冲阀三状态清灰机构采用PLC自动控制，并兼有定时或手动二种控制方式任选。

7、可根据安装空间的需要采用不同列数、行数的滤筒任意组合；单位过滤面积占用的三维空间小，可替用户节约大量空间资源，间接减少用户的一次性投资成本。

8、使用寿命长，滤筒的使用寿命可达1～3年，大大地减少了除尘器更换滤芯的次数，维护简单，大大降低了用户在使用过程中的维护成本。

9、该产品广泛适用于钢铁冶金、有色冶炼、建筑水泥、机械铸造、粮食轻工、日用化工、烟草、仓储码头、工业电站锅炉、供热锅炉以及城市垃圾焚烧等行业的工业性粉尘的净化和治理。

滤筒除尘器构造及工作原理：1、构造本除尘器由上箱体、灰斗、梯子平台、支架、脉冲清灰和排灰装置六部分组成。

2、工作原理本设备在系统主风机的作用下，含尘气体从除尘器下部的进风口进入除尘器底部的气箱内进行含尘气体的预处理，然后从底部进入到上箱体的各除尘室内；粉尘吸附在滤筒的外表面上，过滤后的干净气体透过滤筒进入上箱体的净气腔并汇集至出风口排出。

随着过滤工况持续，积聚在滤筒外表面上的粉尘将越积越多，相应就会增加设备的运行阻力，为了保证系统的正常运行，除尘器阻力的上限应维持在1400～1600Pa范围内，当超过此限定范围，应由PLC脉冲自动控制器通过定阻或定时发出指令，进行三状态清灰。

除尘器选型的11个重要因素1、处理风量处理风量决定着的规格大小。

一般处理风量都用工况风量。

设计时一定要注意除尘器使用场所及烟气温度,若袋式除尘器的烟气处理温度已经确定,而气体又采取稀释法冷却时,处理风量还要考虑增加稀释的空气量；考虑今后工艺变化,风量设计指值在正常风量基础上要增加5%～10%的保险系数,否则今后一旦工艺调整增加风量,袋式除尘器的过滤速度会提高,从而使设备阻力增大,甚至缩短滤袋使用寿命,也将成为其他故障频率急剧上升的原因,但若保险系数过大,将会增加除尘器的投资和运转费用；过滤风速因袋式除尘器的形式、滤料的种类及特性的不同而有很大差异,处理风量一经确定,即可根据确定的过滤风速来决定所必须的过滤面积。

2、使用温度袋式除尘器的使用温度是设计的重要依据,使用温度与设计温度出现偏差,会酿成严重后果,因为温度受下述两个条件所制约: 一是不同滤料材质所允许的最高承受温度(瞬间允许温度和长期运行温度)有严格限制；二是为防止结露,气体温度必须保持在露点20℃以上。

对高温气体,必须将其冷却至滤料能承受的温度以下,冷却方式有多种,较为典型的有自然风管冷却、强制风冷、水冷等,具体可按不同的工艺及冷却温度、布置尺寸要求等进行设计选型。

3、气体成分除特殊情况外,袋式除尘器所处理的气体,多半是环境空气或炉窑烟气,通常情况下袋式除尘器的设计按处理空气来计算,只有在密度、黏度、质量热容等参数关系到风机动力性能和管道阻力的计算及冷却装置的设计时,才考虑气体的成分。

在许多工况的烟气中多含有水分,随着烟气中水分的增加,袋式除尘器的设备阻力和风机能耗也随之变化。

含尘气体中的含水量,可以通过实测来确定,也可以根据燃烧、冷却的物质平衡进行计算。

烟气中有无腐蚀性气体是决定滤料、除尘器壳体材质及防腐等选择所必须考虑的因素。

另外,若烟气中有有毒气体,一般都是微量的,对装置的性能没有多大影响,但在处理此类含尘烟气时,袋式除尘器必须采用不漏气的结构,而且要经常维护,定期检修,避免有毒气体泄露造成安全事故。

HR型滤筒除尘器设计最佳方案工业粉尘是一种悬浮式的粉尘颗粒，有的粉尘的颗粒比较大，但是有的则比较细微。

布袋除尘器的话只是适合处理一些较大颗粒的粉尘，像特别细微的粉尘是处理不了的。

因为布袋除尘器除尘布袋的密度没有那么大，无法对细微粉尘起到过滤的效果，这就需要使用到HR型的滤筒除尘器了。

HR型滤筒除尘器一般都会设计成哪些规格？河北科翰环保HR型滤筒除尘器销售比较多的规格要算是12、16、24、32、48、64、80个滤芯的滤筒除尘器。

这些型号的滤筒除尘器的脉冲阀的个数是逐渐递增的。

因为滤筒除尘器的滤芯个数不同能够过滤粉尘的面积也是不一样的。

当然不用想，滤芯的个数越多能够过滤粉尘的面积也就是越大了。

随这过滤面积的增加，滤筒除尘器设备的处理风量也是霜要增加的。

12-80滤芯的滤筒除尘器设备的过滤风速也是有特定指数的。

分别从8500m3∕h-56000m3∕h o滤筒除尘器设备的设计都是在保证可以达到净化效果的前提下进行合理设计的。

HR型滤筒除尘器有哪些主要的特点？HR系列滤筒除尘器，其主要用于悬浮的粉尘和微粒的收集，无论是用于空气污染控制或作为生产过程中的一个部分，它都能确保高效连续在线的粉尘收集。

该机具有运行稳定，处理风量大，体积小，维修方便等优点。

流筒除尘器采用垂直式滤筒结构，便于粉尘吸附及清灰，而且滤筒的寿命大大高于滤袋，维修费用低。

克服了粉尘直接冲刷容易磨损滤筒的缺点，而且可以大大提高除尘器入I I处的粉尘浓度。

采用分列喷吹清灰技术，一个脉冲阀可同时喷吹一列（每列滤筒数量最多为12个），可大大地减少脉冲阀的数量。

滤筒除尘器能够采用不同列数、行数的滤筒任意组合，单位过滤面积占用的三维空间小，可替用户节约大量空间资源，间接减少用户的一次性投资成本。

使用寿命长，滤筒的使用寿命可达2~3年，大大地减少了除尘器更换滤芯的次数（传统布袋除尘器平均每6个月左右更换一次滤芯），维护简单，大大降低了用户在使用过程中的维护成本。

滤筒除尘器的选型
1、过滤风速的确定：
过滤风速是除尘器选型的关键参数之一，应根据不同应用场合的粉尘或烟尘的性质、粒度、温度、浓度等因素来综合考虑确定，一般情况下入口含尘浓度在15～30g/m3，过滤风速不应大于0.6～0.8m/min; 入口含尘浓度在5～15g/m3，过滤风速不应大于0.8～1.2m/min; 入口含尘浓度在≤5g/m3，过滤风速不应大于1.5～2m/min。

总之在选择过滤风速时，为降低设备阻力，一般过滤风速不宜选择太大。

2、选择好的过滤材料：
RH滤筒式除尘器采用美国HV滤材，日本东丽滤材。

如用于有特殊要求场合时，须在定货前说明，另行选择滤料。

工作原理
脉冲除尘原理说明
含有木屑颗粒的气流经过风机输送至布袋过滤器的导流仓中，气流在导流板的作用下流速降低，较重的木屑颗粒在重力的作用下落入灰仓里，其它较轻细的粉尘随气流向上吸附在滤袋的外表面上，经过布袋的过滤后，干净的气体进入排风室中并排到外面。

随着过滤工况的持续，积聚在滤袋外表面上的粉尘会越来越多，相应的就会增加系统的运行阻力，降低系统的除尘效率。

脉冲幅度和频率设定完成后，在工作过程中，系统会自动完成过滤布袋的清灰，从而大大增加形同的过滤效率并延长过滤布袋的使用寿命

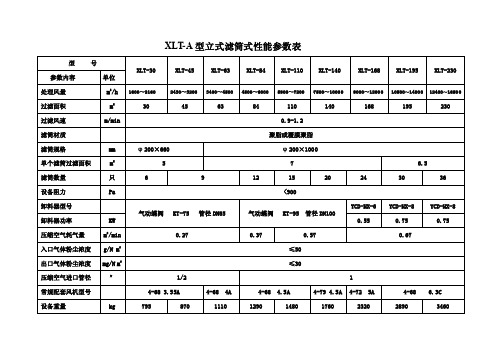

设备选型表。

技术干货除尘器设计选型详解●关于除尘器设计选型问题，现对袋式除尘器做如下介绍：1 选用滤布的原则滤布通常是用棉、毛等天然纤维或合成纤维为原料制成的。

原材料各具不同的物理、化学特性，适合的使用条件或工作环境(温度、湿度、腐蚀……)。

因此，混合料拌和机袋式除尘器滤料的正确选用的原则应该是，充分了解混合料拌和机在生产过程中排放出来的含尘气体的理化特性，认真对照各种纤维所具有的技术性能，加以正确选择。

2 正确选用滤布的方法正确选用滤布的方法包括：根据含尘气体的理化特性选用;根据粉尘的性状选用;根据袋式除尘器的清灰方式选用等等。

2.1 根据含尘气体的理化特性选用滤布含尘气体的理化特性包括温度、湿度、腐蚀性、可燃性和爆炸性等。

2.1.1 含尘气体的温度混合料拌和机排出的含尘气体的温度是袋式除尘器正确选用滤布的首要因素。

按照连续使用的温度，滤布可分为常温滤布(小于130℃)、中温滤布(130~200 ℃)和高温滤布(大于200℃)三类。

对于含尘气体温度波动较大的工作条件宜选择安全系数稍大一些，但瞬时峰值温度不得超过滤布的上限温度。

对于混合料拌和机排放的高温含尘气体，可以直接选用高温滤布。

2.1.2 含尘气体的湿度含尘气体的湿度是混合料拌和机袋式除尘器正确选用滤料的又一重要因素。

含尘气体的湿度表示气体中含有水蒸气的多少程度，通常用含尘气体中的水蒸气体积百分率Xw或相对湿度ψ表示。

当Xw大于8%、或ψ小于80%时，则称为湿含尘气体。

对于湿含尘气体，在选择滤布时应注意以下几点：1)湿含尘气体使滤袋表面捕集的粉尘润湿粘结，尤其对吸水性、潮解性粉尘，甚至引起糊袋。

为此应选用尼龙、玻璃纤维等表面滑爽、纤维材质易清灰的滤布，并宜对滤布使用硅油、碳氟树脂浸渍处理，或在滤布表面使用丙烯酸、聚四氟乙烯等进行涂布处理。

2)当混合料拌和机排放的烟气同时存在高温和高湿时会影响滤布的耐温性，尤其是聚酰胺、聚脂、亚酰胺等水解稳定性差的材料更是如此。

九、电气部分：上电：合闸前先检查柜体并将所有的断路器分闸，然后将总闸合上，然后将电气柜中的热继电器合上，而后将断路器逐个合闸，最后把PLC电源合闸。

开机前检查首先保证各个限位没有被挪动、气压是否正常（如果气压不稳定不可开机工作），机械上没有工件和其它物件。

部分除尘器带有一个燃烧器，该燃烧器由送风风机和燃烧器分线箱组成。

当除尘给燃烧器的信号停止时，燃烧器停止，风机脉冲一次后停止。

除尘给燃烧器的信号结束，送风风机由设定的延时一段时间停止。

没有燃烧器不考虑。

除尘分为三个档位：1、手动位为单个控制系统，按下即启动，再次按下停止。

1）首先启动风机，待风机正常启动完毕，可启动脉冲控制，脉冲控制按照脉冲仪设定的参数依次循环，具体可参照脉冲控制仪说明书。

2）排灰和振动属于独立的部分，当排灰启动后，你适当的启动振动，防止除尘斗部分仍有粘砂。

2、自动为当选择自动位置时，风机自动启动，排灰、脉冲每15分钟（以调试人员设定时间为准）循环一次。

自动启动或者停止脉冲、排灰各一次。

1）自动启动首先需要关闭调风门，待风机启动后打开调风门。

没有电动调风门即直接启动风机。

2）自动启动风机后，开启振动和脉冲装置各运行一次，运行时间由PLC设定（具体由现场编程人员设定）。

3）自动运行中，在设定时间（PLC内部设定）到达后首先脉冲一个循环，然后排灰运行设定时间后停止。

3、在联动状态下，风机自动启动，排灰、脉冲每15分钟（以调试人员设定时间为准）循环一次（以调试人员设定时间为准。

自动启动或者停止脉冲、排灰各一次。

联动转台下，当PLC接受到外界给的联动信号，除尘器参照自动运行。

包含脉冲仪的除尘器，需要对照脉冲仪说明书进行调整，可调整脉冲宽度、脉冲间隔、脉冲循环时间，一般脉冲宽度为0.3-0.5秒，间隔为5-8秒，循环时间由由PLC或者脉冲控制仪设定，根据除尘的大小，循环时间都不一样。

注意：●为保证人身安全及设备的正常运行，在使用本电气控制系统前请详细阅读使用说明，充分理解各项内容，并按使用说明要求正确使用，不正确的使用，将会引起事故和降低系统的寿命。

滤筒式除尘器使用说明书滤筒除尘器概述：滤筒除尘器主要有如下特点：1、采用垂直式滤筒结构，便于粉尘吸附及清灰；且由于在清灰时滤料的抖动较小，使滤筒的寿命大大高于滤袋，维修费用低。

2、采用目前国际上先进的离线三状态（过滤、清灰、静止）清灰方式，避免了清灰时的“再吸附”现象，使清灰彻底可靠。

3、设计有预收尘机构，不但克服了粉尘直接冲刷容易磨损滤筒的缺点，而且可以大大提高除尘器入口处的粉尘浓度。

4、对影响主要性能的关键元件（如脉冲阀）采用进口件，其易损件膜片的使用寿命超过100 万次。

5、采用分列喷吹清灰技术，一个脉冲阀可同时喷吹一列（每列滤筒数量最多为12 个），可大大地减少脉冲阀的数量。

6、脉冲阀三状态清灰机构采用PLC自动控制，并兼有定时或手动二种控制方式任选。

7、可根据安装空间的需要采用不同列数、行数的滤筒任意组合；单位过滤面积占用的三维空间小，可替用户节约大量空间资源，间接减少用户的一次性投资成本。

&使用寿命长，滤筒的使用寿命可达1〜3年，大大地减少了除尘器更换滤芯的次数，维护简单，大大降低了用户在使用过程中的维护成本。

9、该产品广泛适用于钢铁冶金、有色冶炼、建筑水泥、机械铸造、粮食轻工、日用化工、烟草、仓储码头、工业电站锅炉、供热锅炉以及城市垃圾焚烧等行业的工业性粉尘的净化和治理。

滤筒除尘器构造及工作原理：1、构造本除尘器由上箱体、灰斗、梯子平台、支架、脉冲清灰和排灰装置六部分组成。

2、工作原理本设备在系统主风机的作用下，含尘气体从除尘器下部的进风口进入除尘器底部的气箱内进行含尘气体的预处理，然后从底部进入到上箱体的各除尘室内；粉尘吸附在滤筒的外表面上，过滤后的干净气体透过滤筒进入上箱体的净气腔并汇集至出风口排出。

随着过滤工况持续，积聚在滤筒外表面上的粉尘将越积越多，相应就会增加设备的运行阻力，为了保证系统的正常运行，除尘器阻力的上限应维持在1400〜1600Pa 范围内，当超过此限定范围，应由PLC脉冲自动控制器通过定阻或定时发出指令，进行三状态清灰。

除尘设备的三种选型方法除尘器设备，是指把粉尘从烟气中分离出来的设备叫除尘器或除尘设备。

如何选择除尘设备，怎样的除尘设备功能强，质量好呢，河南省惠康实业总公司将对于这个问题进行详细的讲解。

一、按粉尘的分散度和密度选型粉尘分散度对除尘器的性能影响很大，而粉尘的分散度相同，由于操作条件不同也有差异。

因此，在选择除尘器设备的型式时，首要的是确切掌握粉尘的分散度，如粒径多在10υm以上时可选旋风除尘器。

在粒径多为数微米以下，则应选用静电除尘器、袋式除尘器，而具体选择，可以根据分散度和其他要求，参考常用除尘器类型与性能表进行初步选择；然后再依照其他条件和介绍的除尘器种类和性能确定。

粉尘密度对除尘器的除尘性能影响也很大。

这种影响表现最为明显的是重力、惯性力和离心力除尘器。

所有除尘器的一个共同点是堆积密度越小，尘粒分离捕集就越困难，粉尘的二次飞扬越严重，所以在操作上与设备结构上应采取特别措施。

二、按处理气体量选型处理气体最的多少是决定除尘设备大小类型的决定性因素，对大气量，一定要选能处理大气量的除尘器，如果用多个处理小气量的除尘器并联使用往往是不经济的；对较小气量要比较用哪一种类型的除尘器最经济、最容易满足尘源点的控制和粉尘排放的环保要求。

由于除尘器进入实际运行后．受操作和环境条件影响有时是不易预计的，因此，在决定设备的容量时，需保证有一定的余量或预留一些可能增加设备的空问。

三、按气体含尘浓度选型对章力、惯性和旋风除尘器。

一般说来，进口含尘浓度越大，除尘效率越高，可是这样又会增加出口含尘浓度，所以不能仅从除尘效率高就笼统地认为粉尘处理效果好，对文氏洗管除尘器、喷射洗涤器等湿式除尘器，以初始含尘浓度在10g／m以下为宜；对袋式除尘器，含尘浓度愈低，除中性能愈好，在较高初始浓度时。

进行连续清灰，压力损失和排放浓度也能满足环保要求。

电除尘器初始浓度在30g/m3以下，不加预除出尘器可以使用。
