弹簧基础知识-、弹簧的定义、作用、类型:1.弹费的定乂：弹簧是一种机械零件，它利用材料的弹性和结构特点，在工作时产生变形，把机械功或动能传变为变形能（位能），或把变形能（位能）转变为机械功或动能。
2•弹簧的作用：（1）减震（2）控制运动（3）测量器材的衡定（4）储存能量3.弹簧的基本特性（1）刚度：载荷与变形的关系（单位变形量所产生的载荷）。
单位是：N/mm 柔度：单位载荷下产生的变形量。
它与刚度成反比（2）弹簧的变形能（变形所储存的能量，储存——转换——释放）（3）自振频率（4）弹簧受迫振动的振幅。

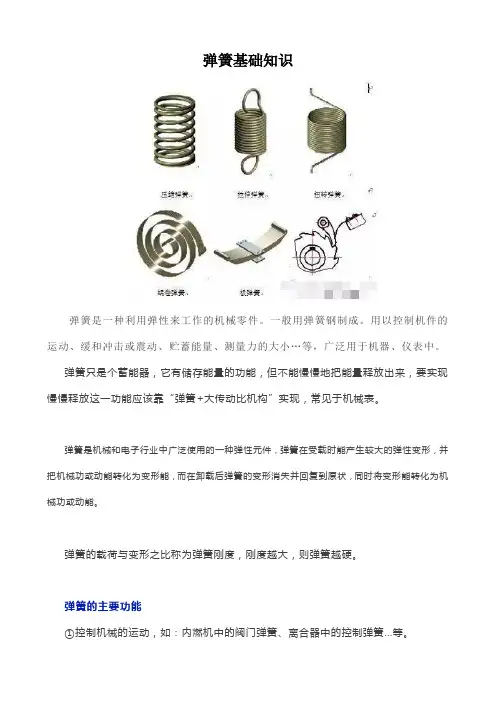

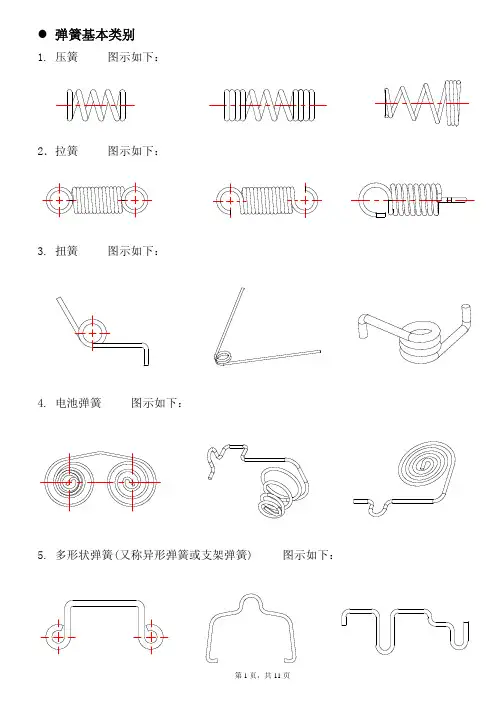

4.弹簧的类型4. 1 圆柱螺旋弹簧圆截而材料圆柱螺旋压缩弹簧矩形截面材料圆柱螺旋压缩弹簧扁截面材料圆柱螺旋压缩弹簧不等节距圆柱螺旋弹簧多股螺旋弹簧圆柱螺旋拉仲弹簧圆柱螺旋扭转弹簧4. 2 非圆柱螺旋弹簧截锥螺旋弹簧中凹形螺旋弹簧中凸形螺旋弹簧组合螺旋弹赞非I员I形螺旋弹簧4. 3 其它类型弹簧线成型片弹簧二、常用的名词诠释。
1.工作负荷：弹簧工作过程中承受的力和扭距。
2.弹簧刚度：单位变形量所产生的负荷。
3.弹簧柔度：单位工作负荷下所产生的变形量。
4.初拉力：密圈螺旋拉伸弹簧在冷卷时形成的内应力，其值为弹簧开始产生拉伸变形时所需的作用力。
5.自由高度（长度）：弹赞无负荷时的高度（长度）。
6.压并高度：压缩弹簧压至各圈接触时的理论高度。
7•总圈数：沿螺旋轴线两端间的螺旋圈数。
8.有效圈数：（工作圈数）计算弹簧刚度时的圈数。
9.支承圈数：弹簧端部用于支承或固定的圈数。
10.弹簧中径：弹簧内径和外径的平均值。
11.节距：螺旋弹簧两相邻冇效圈截而屮心线的轴向距离。
12.间距：（坑距）螺旋弹簧两相邻有效圈轴向间距。
13.旋绕比：弹簧屮径与线径的比值。
14.高径比：螺旋压缩弹簧自由高度与屮径的比值。
15.立定处理：将热处理后的压缩弹簧压缩到工作极限负荷下的高度或压并高度（拉伸到弹簧工作极限下的长度，扭转到工作极限扭转角）一次或多次短暂压缩（拉伸或扭转）以达到稳定弹簧几何尺寸的主要目的的一种工艺方法。
（定型）16.强压（拉、扭）：将弹簧压缩（拉、扭）至弹簧材料表层产生有益的工作应力反向残余力,以达到提高弹簧承载能力和稳定几何尺寸的一种工艺方法。
（存储能量）17.疲劳试验：考核弹簧疲劳性能的试验。
三、形位公弟：（形状与位置的公茅称形位公弟）弹簧常用的符号和单位A——弹簧材料截面面积（mm2）弯曲刚度（N/mm）；系数a—矩形截而材料垂直于弹簧轴线的边长（mm）；系数B——平板的弯曲刚度（N/mm）；系数b——高径比；矩形截面材料平行于弹簧轴线的边长；系数C——螺旋弹簧旋绕比；碟赞直径比；系数D ---- 弹簧的中径（mm）D1——弹簧内径（mm）D2 ----- 弹簧外径）（mm）d ------ 弹簧材料的直径（mm）E——弹性模量（Mpa）F——弹簧的载荷（N）F——弹簧的刚度（N/mm）Fj——弹簧的工作极限载荷（N）Fo——圆柱拉伸弹簧的初拉力（N）F—弹簧的径向载荷（N）F'r ----- 弹簧的径向刚度（N/mm）Fs——弹簧的试验载荷（N）f ----- 弹簧的变形量（mm）fj——工作极限载荷Fj下的变量（mm）fr ---- 弹簧的静变形量(mm)fs——试验载荷Fs下弹簧的变形量(mm)；线性静变形量(mm)fo ---- 拉伸弹簧对应于初拉力Fo的假设变形量(mm)；膜片的中心变形量(mm)G——材料的切变模量(MPa) g——重车加速度，g=9800mm/s2H——弹簧的工作高(长)度(nrni)Ho ----- 弹簧的口由高(长)度(mm)Hs——弹簧试验载荷下的高(长)度(mm)h ----- 碟形弹簧的内截锥高度(mm)I ----- 惯性矩(mm4)Ip——极惯性矩(mn?)K——曲度系数；系数Kt——温度修正系数k——系数L——弹簧材料的展开长度(mm)1 ---- 弹簧材料有效工作圈展开长度(mm)；板弹赞的自出弦长(mm)M ----- 弯曲力矩(N.mm)m——作用于弹簧上物体的质量(kg)m s ----- 弹簧的质量(kg)N——变载荷循环次数n——弹簧的工作圈数n z—弹簧的支承圈数ni——弹簧的总圈数p' 弹簧单圈的刚度(N.mm)R ---- 弹簧圈的屮半径(mm)Ri --- 弹簧圈的内半径(mm)R? --- 弹簧圈的外半径(mm)I——阻尼系数S——安全系数T——扭转刚度(N.mm/(° ))t——弹簧的节距tc 钢索节距(mm)U ---- 变形能(N.mm);(N.mm.rad)V ---- 弹簧的体积(mm3)u ----- 冲击体的速度(mm/s)z m ----- 抗弯截面系数(mm3)z( --- 抗扭截面系数(mn?)a——螺旋角(。
)；系数B——钢索拧角(。
)；圆锥半角(° )；系数8---- 弹簧圈的轴向间隙(mm)8 r ------ 组合弹簧圈的径向间隙(mm)©——系数n——系数e ——扭杆单位长度的扭转角(rad)K——系数u——泊松比;长度系数v——弹簧的口振频率(Hz)v I—弹簧所受变载荷的激励频率(Hz)P ----- 材料的密度(kg/mn?)o——弹簧工作吋的正应力(MPa)Ob——材料的抗拉强度（MPa）J——弹簧的工作极限应力（MPa） os——材料的抗拉屈服点（MPa）T——弹簧工作是的切应力（MPa）T b——材料的抗剪强度（MPa）TJ——弹簧的工作极限切应力（MPa）TO——材料的脉动扭转疲劳极限（MPa）TS——材料的抗扭屈服点（MPa）T-1——材料的对称循环扭转疲劳极限（MPa）（p——扭转变形角（°）; （rad）弹簧的材料1概述弹簧是在较高的应力下工作，材料表而受力最大，弹簧材料的综合力学性能和材料表而质量，直接影响到弹簧的质量。
保证和提高弹簧材料力学性能和物理化学性，是确保弹簧正常工作的关键。
弹簧材料用量最多的是弹簧钢，其次是铜合金、鎳合金、高弹性和恒弹性合金以及橡胶和工程塑料之类的非金屈材料。
为了满足某些弹簧的特殊要求，也常常选用i些超高强度钢、高速工具钢、不锈耐酸钢和热强钢中的某些牌号做弹簧钢的使用。
1. 1 通用弹簧钢的现状1.热成型弹簧钢材料热成型弹簧都是一些较大型弹簧材料截面的具有高的弹性和优异的综合力学性能，在钢中除了加适当的碳量（碳的质量分数一般在0.45%-1.0%）,还应加入强化基体和增加淬透性的合金元素，效杲是显著的是Si、Mn、Cr> Ni、Mo、W、V等；一是加入微量的活性元素，如B、Ti、Zr. Nb以及稀土元素的主耍目的是稳定组织状态，从而捉高弹簧材料对微量塑性变形的抗力和抗松弛性。
当前世界各国正是根据上述合金原理发展通用弹簧钢。
在我国弹簧钢标准GB1222-84'P，共有17个钢种，其中碳素钢3种、镒钢1种、硅镒钢3种、含硼钢3种、钻镒钢4种、硅钻钢、钻饥钢和钩钻饥各1种.2•冷成型弹簧钢材料弹簧用量最多的是中、小型弹簧，拉簧，扭簧和小弹簧。
我司最常用的有碳素弹簧钢丝:65Mn、70#、70A、70B、82B、55Si2Mn、60Si2Mn .........普通要求的产品用:65Mn、70#、70A、70B ...........高要求的产品用：82B、琴线此类材料热处理后外径变小。
1. 2 铜合金和鎳合金（广泛用于航海、化工、电器、仪器等工业部门）铜合金有优良的导电性、非磁性、导热性以及良好的耐蚀性和耐•磨性，冷拔（轧）强化后有较高的强度，冲击吋不产生火花和易加工等特点。
热处理温度一般在180°C〜220°C o 镰合金有很高的耐腐蚀性，是制造食品加工机械上弹簧的良好材料。
我司最常用的铜合金有：红铜、青铜、黄铜、磷铜 ...我司最常用的鎳合金有:SUS301、SUS302、SUS304 （有磁性）、SUS316 （无磁性）•此类材料热处理后外径变大。
2.弹簧钢丝的抗拉强度：单位MPa （见图表）lMPa=lN/mm2线径越人抗拉强度越小，反之。
（原因）弹簧的热处理、强化处理和表面处理弹簧热处里的冃的就是在于充分发挥材料的潜力，使之达到或接近最佳的力学性能, 从而保证弹簧在使用状态下长期可靠地工作。
随着机械向高速度、重载荷、质量轻、体积小的方向发展，对弹簧也提出了更高的要求•为了消除不利的剩余应力，改善弹簧表层的应力分布状况、获重高的有益应力，除了在选择材料和热处理中采取措施外，在弹簧的制造中，经常采用机械强化工艺，如抛丸处理、立定处、强压（拉、扭）处理、滚压处理等。
1.弹簧的热处理工艺弹簧的热处理工艺，主要是根据弹簧材料的品种和加工状态来制定的，概括起来可分为三种类型。
第一种类型：凡是用经过强化处理的钢丝，如碳素弹费钢丝、琴钢丝、油淬火回火弹簧钢丝和钢带以准成形工艺制作的弹簧，成形后只需进行去应力退火处理。
第二种类型：凡是用经过固溶处理和冷拉强化的奥氏体不锈钢、沉淀硬化的的不锈钢钢丝、钢带和铜银全金材料发冷成形工艺制作的弹簧，成形后需进行时效硬化处理。
第三种类型:凡是用热成形和已退火材料冷卷的弹簧，均需进行淬火回火处理。
1.1弹簧的淬火弹簧的淬火淬火就是把钢加热到临界温度Acs或Ad以上保温一定时间，使其奥氏体化，再以大于临界冷却速度急剧冷却，从而获得马氏体组织的热处理方法。
1・2弹簧的凹火弹簧的回火将淬火后的弹簧重新加热到低于Ac】的某一选定温度，并保温一定时间，然后适宜产冷却的工艺方法，叫做回火。
回火的目的是：获得所需要的力学性能，稳定弹簧的组织和尺寸发及消除内应力。
2、弹簧的立定处理、强压（强拉、强扭）处理2.1立定处理对压缩弹簧，是把弹簧缩到工作极限高度或并紧高度数次，一般是3〜5次；对拉伸弹簧，是把弹簧长度拉到工作极限长度数次；扭转弹簧，是把弹簧顺工作方向扭转到极限扭转角数次。
2.2强压（强拉、强扭）处理对压缩弹簧是把弹簧压至材料层的应力超过屈服点, 使表面产生负剩余应力，心部产生正剩余应力。
更好发挥心部材料的作用（因为与载荷产生的作用应力方向相反，相互抵消），提高使用寿命。
2.3弹簧的预制高度的计算弹簧经过立定处理、强压处理后自由高度降低。
为了要使弹簧达到图样上规定的自由高度，在卷簧时的卷制高度外要留出变形量，这个高度就叫预制高度。
回为立定和强压处理影响的因素较多，故变形量不能很精确的计算。
立定处理时螺旋压缩弹簧的预制高度H'产Ko£+（H°书）强压处理时螺旋压缩弹簧的预制高度H'尸（0.12^0.13）堆H。
H o -------- 弹簧的自由高度过f； ------------- 处理时的压缩变形量Ko -------------- 系数弹簧的抛丸处理抛丸处理俗称喷丸处理或喷丸强化。
