【CN209951345U】一种可旋转的软组织夹【专利】

专利名称：一种旋转夹紧装置专利类型：实用新型专利
发明人：张帼威
申请号：CN201720529329.6申请日：20170513
公开号：CN206969063U
公开日：
20180206
专利内容由知识产权出版社提供
摘要：本实用新型提供一种旋转夹紧装置，属于包装机械技术领域。

它包括第一支承弹簧、第二支承弹簧、第一压块、第二压块、水平挡销、竖直挡销，水平挡销固定在水平支承台的两侧，竖直挡销固定在竖直支承台的两侧，转轴的第一螺纹段和第二螺纹段的旋向相反，转轴的光轴段可转动设置在转轴支承座上，第一压块和转轴的第一螺纹段螺纹连接，第二压块和转轴的第二螺纹段螺纹连接，第一支承弹簧的一端和第一压块贴合，另一端和转轴支承座贴合，第二支承弹簧的一端和第二压块贴合，另一端和转轴支承座贴合，手柄盘同轴心固定在转轴的一侧，手柄安装在手柄盘上。

本实用新型实现对块状工件的夹紧和松开，并实现对块状工件的90度旋转送料，结构合理。

申请人：张帼威
地址：314500 浙江省嘉兴市桐乡市梧桐街道城南村振华小区110号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201921948806.8(22)申请日 2019.11.13(73)专利权人 苏州瀚川智能科技股份有限公司地址 215126 江苏省苏州市工业园区胜浦镇佳胜路40号(72)发明人 利延松　(51)Int.Cl.B25B 11/00(2006.01)B25J 15/00(2006.01)H01B 13/00(2006.01)(54)实用新型名称一种旋转夹持装置(57)摘要本实用新型揭示了一种旋转夹持装置，包括支撑板、第一驱动装置、第二驱动装置、夹爪、旋转座、固定座、滑动板、通气孔，本实用新型的一种旋转夹持装置采用全自动方式进行线缆的旋转夹持，气动控制夹爪，使旋转座上无连接线的影响，在工作中可随意旋转，该方式既解决了人工操作存在的效率低、速度慢等问题又使装置不受其他影响可按控制随意转动圈数，给生产加工提供了很大的方便。

权利要求书1页 说明书2页 附图2页CN 210938947 U 2020.07.07C N 210938947U1.一种旋转夹持装置，其特征在于，包括支撑板、第一驱动装置、第二驱动装置、夹爪、旋转座、固定座、滑动板、通气孔，所述第二驱动装置固定于所述支撑板上，所述滑动板与所述支撑板滑动连接，且所述滑动板与所述第二驱动装置连接，所述固定座固定于所述滑动板上，所述第一驱动装置固定于所述固定座上，所述旋转座与所述固定座转动连接，且所述旋转座与所述第一驱动装置连接，所述夹爪与所述旋转座滑动连接，所述通气孔与所述固定座连接。

权　利　要　求　书1/1页CN 210938947 U一种旋转夹持装置技术领域[0001]本实用新型涉及线缆加工领域，尤其涉及一种旋转夹持装置。

背景技术[0002]在线缆加工过程中，有时候需要将夹持的线缆进行旋转，常规的旋转装置由于驱动装置用线连接夹爪，受连接线的影响，使旋转装置不能一直旋转，给生产加工带来不便，又或者用传统的人工方式进行旋转，但是这种工作方式速度慢、效率低，也会使线缆的质量受到影响。

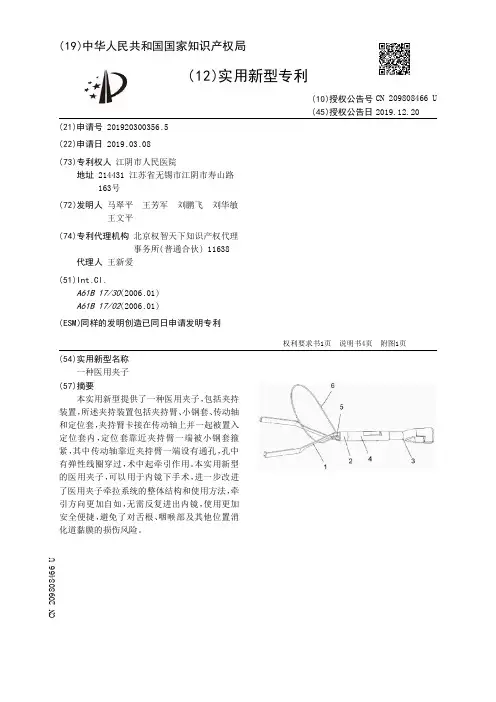

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920300356.5(22)申请日 2019.03.08(73)专利权人 江阴市人民医院地址 214431 江苏省无锡市江阴市寿山路163号(72)发明人 马翠平　王芳军　刘鹏飞　刘华敏　王文平　(74)专利代理机构 北京权智天下知识产权代理事务所(普通合伙) 11638代理人 王新爱(51)Int.Cl.A61B 17/30(2006.01)A61B 17/02(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种医用夹子(57)摘要本实用新型提供了一种医用夹子，包括夹持装置，所述夹持装置包括夹持臂、小钢套、传动轴和定位套，夹持臂卡接在传动轴上并一起被置入定位套内，定位套靠近夹持臂一端被小钢套箍紧，其中传动轴靠近夹持臂一端设有通孔，孔中有弹性线圈穿过，术中起牵引作用。

本实用新型的医用夹子，可以用于内镜下手术，进一步改进了医用夹子牵拉系统的整体结构和使用方法，牵引方向更加自如，无需反复进出内镜，使用更加安全便捷，避免了对舌根、咽喉部及其他位置消化道黏膜的损伤风险。

权利要求书1页 说明书4页 附图1页CN 209808466 U 2019.12.20C N 209808466U权　利　要　求　书1/1页CN 209808466 U1.一种医用夹子，包括夹持装置，所述夹持装置包括夹持臂、小钢套、传动轴和定位套，其特征在于：夹持臂卡接在传动轴上并一起被置入定位套内，定位套靠近夹持臂一端被小钢套箍紧，传动轴靠近夹持臂一端设有通孔，通孔中有弹性线圈穿过，术中起牵引作用。

2.如权利要求1所述的医用夹子，其特征在于：所述通孔的直径0.2～0.5毫米。

3.如权利要求1所述的医用夹子，其特征在于：所述通孔的位置距离传动轴靠近夹持臂一端为0.2～0.5毫米。

4.如权利要求1所述的医用夹子，其特征在于：所述弹性线圈首尾相融为一个整体，形成一接近圆形的弹性套，直径为5～15毫米。

专利名称：一种旋转式止血夹专利类型：实用新型专利
发明人：时百明,张融南,张承申请号：CN200920200362.X 申请日：20091109
公开号：CN201524110U
公开日：
20100714
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种旋转式止血夹，包括手柄和芯轴，芯轴的远端连接有夹片，芯轴的近端与滑动连接在手柄上的滑动把手连接，芯轴外面套设有弹簧软管，弹簧软管外面空套有外鞘管，芯轴的近端通过拉杆与滑动把手连接，拉杆一端与芯轴固接，拉杆另一端与滑动把手连接，拉杆上套设有转轮，转轮转动设置在手柄上，其中，滑动把手沿拉杆的轴向在手柄上滑动，拉杆与转轮周向固定轴向不固定，夹片与芯轴周向固定。

本技术方案采用拉杆将滑动把手和芯轴连接，采用转轮转动拉杆进而转动芯轴及芯轴远端的夹片旋转，可以实现单手操作、在360°范围内连续旋转微调功能，具有结构简单、旋转阻力小、滞后小、运行平缓可靠、操作方便等优点。

申请人：安瑞医疗器械(杭州)有限公司
地址：310018 浙江省杭州市杭州经济技术开发区10号大街280号
国籍：CN
代理机构：杭州丰禾专利事务所有限公司
代理人：王晓峰
更多信息请下载全文后查看。

专利名称：一种旋转夹子装置专利类型：实用新型专利
发明人：李满
申请号：CN201720440425.3申请日：20170425
公开号：CN206764608U
公开日：
20171219
专利内容由知识产权出版社提供
摘要：本实用新型属于夹子技术领域，提供了一种旋转夹子装置，包括上旋转部、下旋转部、轴、压板柱和弹簧；且所述上旋转部的旋转调节面由一平面和一斜面组成，所述下旋转部的旋转调节面具有与所述上旋转部的旋转调节面相配合的平面和斜面，两者的斜面斜率相同；所述轴贯穿所述上旋转部和下旋转部，且所述上旋转部与所述轴相对活动；所述弹簧套设于所述轴上，并给所述上旋转部施加一朝向所述下旋转部夹紧力。

本实用新型提供的一种旋转夹子装置夹子结构简单且操作方便，工作效率高，同时夹紧稳固性强，夹紧效果好。

申请人：苏州立卓电子有限公司
地址：215123 江苏省苏州市工业园区东富路8号东景工业坊2#厂房
国籍：CN
代理机构：北京酷爱智慧知识产权代理有限公司
代理人：孟凡臣
更多信息请下载全文后查看。

专利名称：一种胃镜治疗软组织夹专利类型：实用新型专利
发明人：王学庆,乔晋兴,乔豪男
申请号：CN201721349697.9申请日：20171019
公开号：CN207785244U
公开日：
20180831
专利内容由知识产权出版社提供
摘要：一种胃镜治疗软组织夹。

按压滑杆按钮推动滑杆直线左右运动的同时，软轴凭着软轴圆周齿牙铰合结构带动软轴圆周旋转运动，铰接固定芯连接左夹臂和右夹臂，左夹臂和右夹臂的末端是夹头，左夹臂和右夹臂的前端分别连接有两个滑块，铰接固定芯的固定两个滑块只能直线收缩或张开运动；所述夹臂控制部分是由两个滑块镶嵌连接在软轴末端的两个对称渐开线结构体的滑套中，软轴末端的两个对称渐开线结构体会随着软轴旋转，把连接在平面结构的左夹臂和右夹臂水平方向运动，随着滑杆按钮的按压直线运动带动软轴旋转运动，夹头呈现收缩或张开夹持动作，夹持人体内的软组织器官。

申请人：王学庆
地址：030012 山西省太原市山西省人民医院肾内科
国籍：CN
更多信息请下载全文后查看。

专利名称：一种可旋转的下药体
专利类型：发明专利
发明人：罗裕瑞,赵军宁,苏鸿宇,谢佳,易吉伟申请号：CN201611232781.2
申请日：20161228
公开号：CN106742329A
公开日：
20170531
专利内容由知识产权出版社提供
摘要：本发明公开了一种可旋转的下药体，包括：底板和中心轴支承板，所述底板和中心轴支承板之间设有连接杆，所述中心轴支承板上穿设有中心轴，所述中心轴与中心轴支承板设有轴承并可在中心轴驱动装置作用下旋转，所述中心轴上部设有药盒定位安装板，所述药盒定位安装板上设有若干药盒定位环，其结构巧妙，通过平面旋转，实现多位置药瓶的接药。

申请人：成都宇亨工业制造有限公司
地址：610000 四川省成都市彭州市致和镇西河东路29号
国籍：CN
代理机构：成都九鼎天元知识产权代理有限公司
代理人：钱成岑
更多信息请下载全文后查看。

专利名称：一种可旋转式柔性夹爪专利类型：实用新型专利
发明人：李志强,林志勇,周德将
申请号：CN202123260800.1
申请日：20211223
公开号：CN216634440U
公开日：
20220531
专利内容由知识产权出版社提供
摘要：本实用新型涉及柔性夹爪技术领域，且公开了一种可旋转式柔性夹爪，包括固定座，所述固定座的底部固定设有活动座，所述活动座的内部活动设有旋转盘，所述旋转盘的底部固定设有伸缩气缸，所述伸缩气缸底部的输出端固定设有推块，所述推块的两侧铰接有连杆，所述连杆的另一端铰接有夹持部。

该可旋转式柔性夹爪，通过伸缩气缸可以带动推块上下移动，然后通过连杆带动夹持部转动，通过夹持部来对工件进行夹持固定，通过设置有电机、活动座和旋转盘，电机可以带动旋转盘在活动座的内部转动，使得其底部的伸缩气缸和夹持部进行转动，进而可以带动工件进行转动，然后便于对工件的位置进行调整，便于工件的加工。

申请人：广西鑫广源自动化科技有限责任公司
地址：534000 广西壮族自治区柳州市鱼峰区双仁路10号研发1号楼703号
国籍：CN
更多信息请下载全文后查看。
