二〇〇八年一月二十四日主题词：建筑设计节能Δ通知北京市规划委员会办公室 2008年1月24日印发建筑节能计算文件（电气专业）一、对施工图设计的要求：1、在设计说明中增加“节能设计”内容，用规范性语言概括地说明建筑电气采取的节能措施和采用的先进技术,以及选用的能耗低、运行可靠的产品、设备。

2、在照明设计中，根据工程性质、规模，按照《建筑照明设计标准》GB50034-2004中的有关规定，确定主要房间及场所的标准照度值及相应的功率密度值（不含住宅套内房间），并对其各有代表性的房间及场所的照度和功率密度值进行计算。

将计算结果列表，其格式如下表。

二次装修房间（场所）预留用电量并确定二次装修的照度标准值以及照明功率密度。

照明照度及功率密度计算表注：照明照度及功率密度值计算表可列在电气专业总说明中，也可分别列在各层照明平面图中。

3、按《建筑照明设计标准》GB50034-2004的3.2.2条及3.2.3条选择光源。

一般情况下，除3.2.4 条规定外，室内外照明不应采用普通白炽灯作为照明光源。

4、选用荧光灯和气体放电灯应配电子镇流器，或配节能电感镇流器并加电容补偿，功率因数大于等于0.9。

5、选用高效率节能灯具，效率应符合《建筑照明设计标准》（GB50034-2004）3.3.2条规定。

二、严格执行有关规范条文：1、《建筑照明设计标准》GB50034-2004办公建筑6.1.2条商业建筑6.1.3条旅馆建筑6.1.4条医院建筑6.1.5条学校建筑6.1.6条工业建筑6.1.7条2、《住宅建筑规范》GB50368-2005第10.1.4条3、《民用建筑节能设计标准》JGJ 26-95 第5.2.10条三、有关问题的说明:1、“照明照度及功率密度值计算表”中应列出本工程在规范中对应建筑类别强制性条文列出的房间（场所），以及在本类建筑中规范强制性条文虽没有列出但可参照其他类别建筑强制性条文规定的标准相当﹑功能类似的房间（场所）。

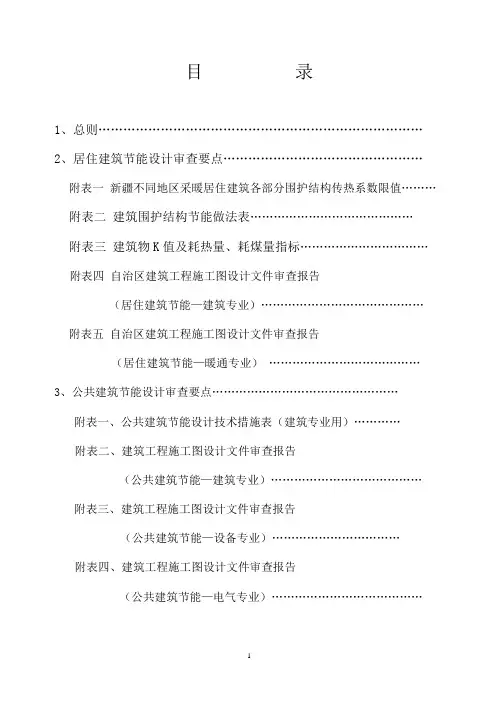

目录1、总则……………………………………………………………………2、居住建筑节能设计审查要点…………………………………………附表一新疆不同地区采暖居住建筑各部分围护结构传热系数限值………附表二建筑围护结构节能做法表……………………………………附表三建筑物K值及耗热量、耗煤量指标……………………………附表四自治区建筑工程施工图设计文件审查报告（居住建筑节能—建筑专业）……………………………………附表五自治区建筑工程施工图设计文件审查报告（居住建筑节能—暖通专业）…………………………………3、公共建筑节能设计审查要点…………………………………………附表一、公共建筑节能设计技术措施表（建筑专业用）…………附表二、建筑工程施工图设计文件审查报告（公共建筑节能—建筑专业）…………………………………附表三、建筑工程施工图设计文件审查报告（公共建筑节能—设备专业）……………………………附表四、建筑工程施工图设计文件审查报告（公共建筑节能—电气专业）…………………………………1、总则1.0.1 为规范新疆维吾尔自治区民用建筑施工图设计文件节能审查工作，明确审查内容，使建筑节能施工图设计文件的质量符合工程建设标准（含国家标准、行业标准）强制性条文（以下简称“强条”）的规定，特制定本《要点》。

1.0.2 本《要点》适用于新疆维吾尔自治区境内一般民用建筑工程节能设计文件的审查。

1.0.3 为方便施工图审查部门使用，本《要点》列入了规范、标准中的部分条文目录及强制性条文的具体内容。

1.0.4 本《要点》所涉及的内容主要从以下标准、规范及政府文件中摘录，在本《要点》颁布之后，如下述标准、规范及政府文件有修订（或补充）时，应以修订（或补充）后的内容为准。

1、《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-952、《民用建筑节能设计标准（采暖居住建筑部分）》新疆维吾尔自治区实施细则XJJ001-19993、《民用建筑节能管理规定》中华人民共和国建设部令第143号4、《采暖通风与空气调节设计规范》GB50019-20035、《公共建筑节能设计标准》GB50189-20056、《建筑照明设计标准》GB50034-20041.0.5 本《要点》所列审查内容是保证工程建筑节能设计质量的基本要求，并不是节能设计的全部内容。

建筑节能计算文件
目录
一、项目概况（3页）
二、体形系数、窗墙比计算书（3页）
三、外门窗、透明幕墙及屋顶采光窗、天窗节能设计（4页）
四、设计建筑围护结构做法表（5页）
五、结论（7页）
一、项目概况
1.节能设计执行《公共建筑节能设计标准》（GB50189-2015）及《海南省公共建
筑节能设计标准》（DBJ 03-2006）。

2.本工程属甲类节能建筑，南北向，体形系数S=0.18。

3.建筑为框架结构，外墙采用外保温体系。

二、体形系数、窗墙比计算书
1.本项目外表面积33443㎡，体积165531m³，体形系数0.20。

2.各朝向窗（包括透明幕墙）窗墙比和总窗墙比及屋顶透明部分计算书
三、外门窗、透明幕墙及屋顶采光窗、天窗节能设计
1、各朝向外门窗（包括透明幕墙）窗墙比
2、外门窗、透明幕墙、屋顶采光窗、天窗构造做法及性能指标
注：间隔层为空气层。

4、外窗的气密性能不低于现行国家标准《建筑外门窗气密，水密，抗风压性能分级及检测方法》（GB／T7106-2008 ）中规定的6级。

透明幕墙的气密性能不低于现行国家标准《建筑幕墙》（GB／T20186-2007）中规定的3级。

四、屋顶、外墙等部位围护结构节能设计
注：1、非图集构造做法传热系数计算
屋顶传热系数计算：
外墙1（混凝土梁柱部分）传热系数：
外墙2（加气混凝土砌块）传热系数：
外墙平均传热系数：
五、根据建筑节能计算，可判定本建筑为符合《公共建筑节能设计
标准》（GB50189-2015）及《海南省公共建筑节能设计标准》（DBJ 03-2006）的节能建筑。

建筑构造统一做法表内墙分类基本特征和做法对于住宅户内除厨房、卫生间以外的所有厅室，以及公建内除卫生间、设备用房（管井）以外的所有房间，我们采用15mm厚1：1：4白灰膏混合砂浆找平，然后再用白色腻子刮平的方法。

对于住宅套内的与砌体处于同一墙面的钢筋混凝土剪力墙及砌体墙面，我们也采用同样的方法。

对于住宅户内除厨房、卫生间以外的所有厅室，但不与砌体处于同一墙面的钢筋混凝土剪力墙面，我们采用基层处理，粉刷石膏找平，然后再用白色腻子两遍刮平的方法。

对于公建内除卫生间、设备用房（管井）以外的所有房间，但不与砌体处于同一墙面的钢筋混凝土剪力墙，我们同样采用这种方法。

对于住宅厨房和卫生间，以及公建卫生间，我们采用不同的方法。

对于内墙1混合砂浆墙面，我们首先进行基层处理，粉刷石膏找平，然后再用白色腻子两遍刮平的方法。

对于内墙1A钢筋混凝土基层，我们只需要使用腻子刮平的方法。

对于内墙2水泥砂浆墙面和防水水泥砂浆墙面，我们分别采用毛面交工和涂料完成面交工的方法。

对于内墙3和内墙4，我们采用乳胶漆墙面和混合砂浆基层的方法，但在涂料方面略有不同。

对于内墙5和内墙5A，我们采用水泥砂浆墙面和涂料面层的方法，但在基层处理和涂料方面略有不同。

对于内墙6防水水泥砂浆墙面和内墙7保温内隔墙，我们分别采用涂料完成面交工和乳胶漆面层的方法。

最后，对于用于热力小室、地下水泵房、报警阀室、热交换站、水箱间等的内墙5，我们采用墙体基层，20mm厚1：2.5水泥砂浆掺入水泥用量3%的硅质密实剂，分3次抹灰，收水时压实，水泥应采用不低于32.5级的硅酸盐水泥或普通硅酸盐水泥的方法，然后再喷、刷浅色耐擦洗内墙涂料。

对于设备用房（变配电间等）、电梯机房、地下车库、设备管道间、地下室楼梯间、消防控制室等无水房间的内墙5和钢筋混凝土剪力墙、钢筋混凝土柱，我们同样采用不与砌体处于同一墙面的钢筋混凝土剪力墙、钢筋混凝土柱的方法。

对于住宅楼梯间、公共走廊、电梯厅中不需要做内隔墙保温的墙面，我们不做任何处理。

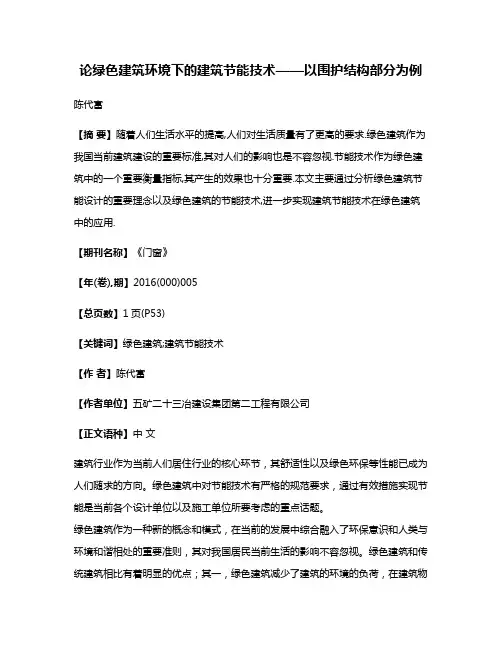

论绿色建筑环境下的建筑节能技术——以围护结构部分为例陈代富【摘要】随着人们生活水平的提高,人们对生活质量有了更高的要求.绿色建筑作为我国当前建筑建设的重要标准,其对人们的影响也是不容忽视.节能技术作为绿色建筑中的一个重要衡量指标,其产生的效果也十分重要.本文主要通过分析绿色建筑节能设计的重要理念以及绿色建筑的节能技术,进一步实现建筑节能技术在绿色建筑中的应用.【期刊名称】《门窗》【年(卷),期】2016(000)005【总页数】1页(P53)【关键词】绿色建筑;建筑节能技术【作者】陈代富【作者单位】五矿二十三冶建设集团第二工程有限公司【正文语种】中文建筑行业作为当前人们居住行业的核心环节，其舒适性以及绿色环保等性能已成为人们随求的方向。
