L151多功能单机门禁 增强版 操作使用说明书

多功能门禁一体锁说明书1、登录管理状态、操作方法：键入米+管理密码（1234）+井。

管理号码为：1、2。

3、42、退出管理状态、键入米、在管理状态下键入米时退出管理状态、如果在管理状态的某操作指令下、需要输入米、米、才能退出管理状态、在管理状态下指示灯闪亮、退出管理状态后工作指示灯为长亮。

3、遥控器开门：在非管理状态下键入管理密码+井。

默认管理密码为：1、2、3、44、注：以下命令只有在管理状态下有效、（在管理状态下如10秒内未有编程操作、程序将自动退出管理状态）1）发卡、发遥控器操作：卡号发卡方式、操作方法：键入10+井+卡号+井（如果卡上有组数字卡号、请选10位10进制的卡号）2）快方式速加卡：操作方法：键入20+井+读卡。

注：本操作可以同时连续读多张卡进行多卡注册。

3）自编号发卡方式：操作方法：键入21+井+读卡+3位自编号4）增加无线遥控方式：操作方法：键入22+井+遥控器发送键+3位自编号、注、本锁只支持001至008自编号、遥控3位自编号时请不要超出此范围。

5）发操作母卡方式：操作方法：键入23+井+读新母卡、注：在非管理状态下、读一次母卡。

电锁将自动进入读卡删卡状态（此时如有已注册卡读卡、电锁将自动删除该卡开门权限）在非管理状态下、读两次母卡(l两次间隔隔1秒)电锁将自动进入读卡发卡状态（此时新卡读卡、电锁将自动注册该卡为有效卡）。

2删卡、删遥控操作1）刷卡删卡方式：操作方法：键入30+井+读卡。

注“此方法可以同时连续读多张卡进行删卡、如果读卡中停止10秒、程式将自动退出管理状态。

2）卡号删除方式：操作方法：键入31+井+卡号+井。

注‘如果卡上有两组数字卡号、请选用10位10进制的卡号。

3）自编号删卡方式：操作方法：键入32+井+3位自编号+井、注‘输入后、对应3位自编号的卡将被删除4）删除单个无线遥控器方式：操作方法：键入33+井+3位自编号+井。

注、输入后、对应3位自编号的遥控将被删除。

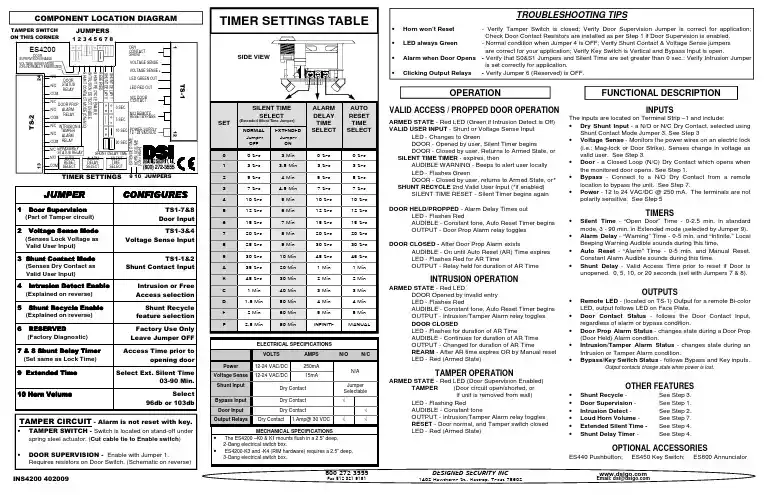

VALID ACCESS / PROPPED DOOR OPERATIONARMED STATE - Red LED (Green if Intrusion Detect is Off) VALID USER INPUT - Shunt or Voltage Sense InputLED - Changes to GreenDOOR - Opened by user, Silent Timer beginsDOOR - Closed by user, Returns to Armed State, or SILENT TIME TIMER - expires, thenAUDIBLE WARNING - Beeps to alert user locally LED - Flashes GreenDOOR - Closed by user, returns to Armed State, or * SHUNT RECYCLE 2nd Valid User Input (*if enabled) SILENT TIME RESET - Silent Timer begins againDOOR HELD/PROPPED - Alarm Delay Times out LED - Flashes Red AUDIBLE - Constant tone, Auto Reset Timer begins OUTPUT - Door Prop Alarm relay togglesDOOR CLOSED - After Door Prop Alarm exists AUDIBLE - On until Auto Reset (AR) Time expires LED - Flashes Red for AR Time OUTPUT - Relay held for duration of AR TimeINTRUSION OPERATIONARMED STATE - Red LEDDOOR Opened by invalid entryLED - Flashes Red AUDIBLE - Constant tone, Auto Reset Timer begins OUTPUT - Intrusion/Tamper Alarm relay togglesDOOR CLOSEDLED - Flashes for duration of AR Time AUDIBLE - Continues for duration of AR Time OUTPUT - Changed for duration of AR TimeREARM - After AR time expires OR by Manual reset LED - Red (Armed State)TAMPER OPERATIONARMED STATE - Red LED (Door Supervision Enabled)TAMPER (Door circuit open/shorted, orif unit is removed from wall)LED - Flashing Red AUDIBLE - Constant tone OUTPUT - Intrusion/Tamper Alarm relay togglesRESET - Door normal, and Tamper switch closedLED - Red (Armed State)MECHANICAL SPECIFICATIONS• The ES4200 –K0 & K1 mounts flush in a 2.5” deep, 2-Gang electrical switch box.• ES4200-K3 and -K4 (RIM hardware) requires a 2.5” deep, 3-Gang electrical switch box.ELECTRICAL SPECIFICATIONSVOLTS AMPS N/ON/CPower 12-24 VAC/DC 250mA N/A Voltage Sense 12-24 VAC/DC15mAShunt Input Dry Contact Jumper Selectable Bypass Input Dry Contact √ Door InputDry Contact√ Output RelaysDry Contact1 Amp@ 30 VDC√√SETSILENT TIME SELECT(Extended Silent Time Jumper)ALARM DELAY TIME SELECTAUTO RESET TIME SELECT!"#$%&'!"#$%&'!())!()*(!+(+'"#$%&'!!(*!,'+!,&-!.!/01!+!,&-!+!,&-!-'.!,&-!.23!/01!.!,&-!.!,&-!.'3!,&-!4!/01!3!,&-!3!,&-!/'5!,&-!423!/01!5!,&-!5!,&-!0'6+!,&-!3!/01!6+!,&-!6+!,&-!1'67!,&-!8!/01!67!,&-!67!,&-!2'63!,&-!5!/01!63!,&-!63!,&-!3'7+!,&-!9!/01!7+!,&-!7+!,&-!4'73!,&-!:!/01!.+!,&-!.+!,&-!5'.+!,&-!6+!/01!43!,&-!43!,&-!%'.3!,&-!7+!/01!6!/01!6!/01!6'43!,&-!.+!/01!7!/01!7!/01!7'6!/01!4+!/01!.!/01!.!/01!+'623!/01!3+!/01!4!/01!4!/01!('7!/01!8+!/01!3!/01!3!/01!8'723!/01!:+!/01!;*);*;<=!/>*?>@!F E1C B D 459A87B D DC B C 54549A0879F AE8071F E01SIDE VIEWTIMER SETTINGS TABLETROUBLESHOOTING TIPS• Horn won’t Reset - Verify Tamper Switch is closed; Verify Door Supervision Jumper is correct for application; Check Door Contact Resistors are installed as per Step 1 if Door Supervision is enabled. • LED always Green- Normal condition when Jumper 4 is OFF; Verify Shunt Contact & Voltage Sense jumpersare correct for your application; Verify Key Switch is Vertical and Bypass Input is open.•Alarm when Door Opens - Verify that S0&S1 Jumpers and Silent Time are set greater than 0 sec.; Verify Intrusion Jumperis set correctly for application.•Clicking Output Relays - Verify Jumper 6 (Reserved) is OFF.!"#$%&"!'#"()*$+,'$&('64+7!ABCDEF'1&!,D2G!HBID'F%G!<&JBI!598+7!4,,'.3.'/111')BJ!367!.76!:696!Email: dsi@OPERATIONINPUTSThe inputs are located on Terminal Strip –1 and include:• Dry Shunt Input - a N/O or N/C Dry Contact, selected usingShunt Contact Mode Jumper 3. See Step 3• Voltage Sense - Monitors the power wires on an electric lock(i.e.: Mag-lock or Door Strike). Senses change in voltage as valid user. See Step 3.• Door - a Closed Loop (N/C) Dry Contact which opens whenthe monitored door opens. See Step 1.• Bypass - Connect to a N/O Dry Contact from a remotelocation to bypass the unit. See Step 7.• Power - 12 to 24 VAC/DC @ 250 mA. The terminals are notpolarity sensitive. See Step 5TIMERS• Silent Time - “Open Door” Time - 0-2.5 min. in standard mode, 3 - 90 min. in Extended mode (selected by Jumper 9). • Alarm Delay - “Warning” Time - 0-5 min. and “Infinite.” Local Beeping Warning Audible sounds during this time.• Auto Reset - “Alarm” Time - 0-5 min. and Manual Reset. Constant Alarm Audible sounds during this time.•Shunt Delay - Valid Access Time prior to reset if Door is unopened. 0, 5, 10, or 20 seconds (set with Jumpers 7 & 8).OUTPUTS• Remote LED - (located on TS-1) Output for a remote Bi-colorLED, output follows LED on Face Plate.• Door Contact Status - follows the Door Contact Input, regardless of alarm or bypass condition.• Door Prop Alarm Status - changes state during a Door Prop (Door Held) Alarm condition.• Intrusion/Tamper Alarm Status - changes state during an Intrusion or Tamper Alarm condition.•Bypass/Key Switch Status - follows Bypass and Key inputs.Output contacts change state when power is lost .OTHER FEATURES• Shunt Recycle - See Step 3. • Door Supervision - See Step 1. • Intrusion Detect - See Step 2. • Loud Horn Volume - See Step 7. • Extended Silent Time - See Step 4. • Shunt Delay Timer -See Step 4.OPTIONAL ACCESSORIESES440 Pushbutton; ES450 Key Switch; ES600 AnnunciatorINS4200 402009JUMPER JUMPERCONFIGURES CONFIGURES1 Door Supervision Door SupervisionDoor Supervision (Part of Tamper circuit) TS1-7&8Door Input2 Voltage Sense Mode Voltage Sense Mode Voltage Sense Mode (Senses Lock Voltage as Valid User Input) TS1-3&4Voltage Sense Input 3 Shunt Contact Mode 3 Shunt Contact Mode (Senses Dry Contact as Valid User Input)TS1-1&2Shunt Contact Input4 Intrusion Detect Enable Intrusion Detect Enable (Explained on reverse) Intrusion or Free Access selection5 Shunt Recycle Enable Shunt Recycle Enable (Explained on reverse) Shunt Recycle feature selection6 RESERVED RESERVED(Factory Diagnostic) Factory Use Only Leave Jumper OFF 7 & 8 Shunt Delay Timer 7 & 8 Shunt Delay Timer (Set same as Lock Time) Access Time prior toopening door 9 Extended Time 9 Extended Time Select Ext. Silent Time03-90 Min.10 Horn Volume 10 Horn VolumeSelect96db or 103dbTAMPER CIRCUIT - Alarm is not reset with key.• TAMPER SWITCH - Switch is located on stand-off under spring steel actuator. (Cut cable tie to Enable switch ) •DOOR SUPERVISION - Enable with Jumper 1.Requires resistors on Door Switch. (Schematic on reverse)COMPONENT LOCATION DIAGRAMFUNCTIONAL DESCRIPTIONSHUNT DELAY TIME SHUNT RECYCLE ENABLESHUNT CONTACT MODE (ON=N/O)COMBYPASS/KEYSTATUS RELAY COMN/C N/O N/ON/C ES4200SUPERVISION ENABLE (ON=NORMALLY ENERGIZED)VOLTAGE SENSE MODEDOORN/O STATUS INTRUSION DETECT ENABLERELAYALARM RELAYDOOR PROP COM N/OCOM N/CDOOR N/CE X T E N D E D T I M EH O R N V O L U M E(O N = H I G H )20 SEC10 SEC POWER SUPPLY12 - 24 VAC/VDCDRYVOLTAGE SENSE -VOLTAGE SENSE +RESERVEDSHUNT DELAY 0SHUNT DELAY 15 SEC0 SEC N/O REMOTE RESET/BYPASSLED RED OUT N/C DOOR CONTACTLED GREEN OUT CONTACT SHUNTRELAY TAMPERINTRUSION &ALARM AUTO RESETSELECTALARM DELAY SELECT SILENT TIME SELECTJUMPERS1 2 3 4 5 6 7 8TS-11 12T S -213 249 10 JUMPERSTIMER SETTINGS TAMPER SWITCH ON THIS CORNER。

单门门禁一体机操作使用说明介绍模板之欧阳学创编一、产品介绍单门门禁一体机是一款集门禁控制、刷卡识别、电子密码锁和报警功能于一体的智能设备。

它可以用于各种场景，如住宅小区、办公楼、学校、医院等地方的门禁管理。

本产品外观小巧，设计简洁，安装便捷，操作简单，功能齐全。

二、产品特点1.无线操作：单门门禁一体机采用无线通讯技术，无需接线，安装方便，避免了因布线带来的不便。

2.大容量存储：内置大容量的存储空间，可以存储5000条刷卡记录，方便查阅使用记录。

3.多种刷卡方式：支持刷卡、刷脸、人脸识别等多种刷卡方式，方便用户选择。

4.报警功能：配备报警器，可以在非法闯入或异常情况发生时发出报警信号，提醒用户及时处理。

5.防水设计：采用防水设计，适用于室内和室外安装，并能在恶劣天气条件下正常工作。

三、产品安装1.将单门门禁一体机固定在门框上，确保安装稳固。

2.将门禁控制器与电子密码锁相连，确保连接牢固。

3.使用电源适配器将单门门禁一体机连接到电源上，确保电源供应正常。

四、用户注册与管理1.首次启动单门门禁一体机时，需要进行用户注册。

按下设备上的注册按钮，进入注册模式。

2.在注册模式下，依次输入管理员密码、确认密码以及管理员指纹。

密码需包含字母和数字，长度不少于6位。

3.注册完成后，管理员指纹和密码将被保存在系统中，以便以后登录和管理。

4.系统支持多用户管理，管理员可以添加、删除或修改用户的权限。

五、刷卡开门1.用授权的卡片对准设备上的刷卡区域，轻轻刷卡一下。

2.若卡片有效且刷卡权限符合，门禁控制器将自动开启门锁，允许进入。

3.若卡片无效或者刷卡权限受限，门禁控制器将发出警报，并不允许进入。

4.在门打开时间内，用户可以通过门禁一体机的底部感应按钮手动开门。

六、管理员操作1.按下设备上的开门键，进入管理员模式。

2.输入管理员密码，确认身份后即可进入管理员模式。

3.在管理员模式下，管理员可以进行各种权限设置，如添加用户、删除用户和修改用户权限等。

设置开门模式其中卡加密码（读卡并需输入密码后开门）。

例如表示系统开门模式为刷卡或者按密码都可以开门。

设置开门延时其中则表示开门延时时间设置为5秒。

系统最低开门延时设置为1秒，最高开门延时设置为99秒，用户可在1秒与99秒的开门延时范围内任意设置。

系统初始化操作(第一步是恢复系统初始密码，其次才是数据清空)持续按住初始化按钮5秒钟，蜂鸣器每秒鸣叫一声，5声之后将长鸣一声短鸣三声，如果此时松开铵键，控制器将恢复系统初始密码等，开门延时恢复为5秒，开门模式为“卡或密码”，系统编程密码与开门密码恢复为888888；如果再持续按住约3秒直到控制器发出第二次长鸣一声短鸣三声，此时所有数据清空。

注：本操作不是在编程状态下完成，是通过对门禁内的初始化按钮操作完成。

技术参数卡片数据存储容量：500张编程与开门密码：（1 - 8位）感应距离：80MM ～150MM 工作湿度：10% ～95%工作温度-20℃～65℃用户使用方法:1、只能刷卡开门:正常工作状态刷一张有效卡即可开门2、卡或密码开门: 刷一张有效卡或者输入开门密码后按#确认开门3、卡加密码开门: 在刷完卡后10 秒钟内输入正确的密码再按#即可开门，刷卡后绿灯开始闪烁，等待输入密码。

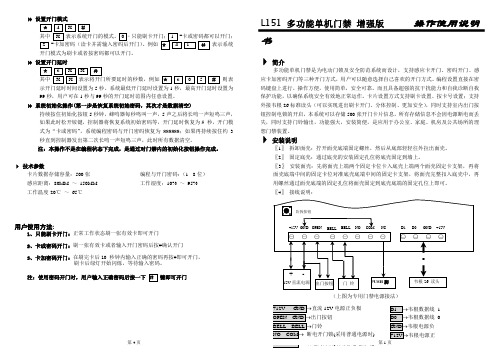

注：使用密码开门时，用户输入正确密码后按一下键即可开门L151多功能单机门禁增强版操作使用说明书简介多功能单机门禁是为电动门锁及安全防范系统而设计，支持感应卡开门、密码开门、感应卡加密码开门等三种开门方式，用户可以随意选择自己喜欢的开门方式。

编程设置直接在密码键盘上进行，操作方便，使用简单，安全可靠。

而且具备超强的抗干扰能力和自我诊断自我保护功能，以确保系统安全有效地正常运作。

卡片设置方式支持刷卡设置、按卡号设置；支持外接韦根26标准读头（可以实现进出刷卡开门、分体控制、更加安全），同时支持室内出门按钮控制电锁的开启，本系统可以存储500张开门卡片信息，所有存储信息不会因电源断电而丢失，同时支持门铃输出，功能强大，安装简便，是应用于办公室、家庭、机房及公共场所的理想门禁装置。

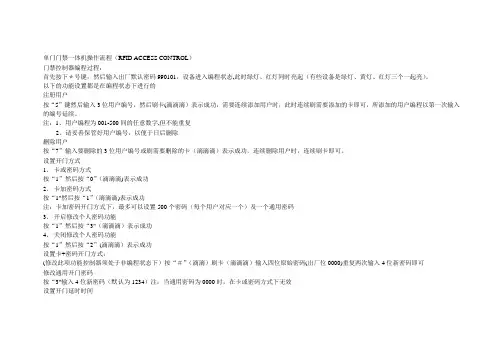

单门门禁一体机操作流程（RFID ACCESS CONTROL）门禁控制器编程过程：首先按下＊号键，然后输入出厂默认密码990101，设备进入编程状态,此时绿灯、红灯同时亮起（有些设备是绿灯、黄灯、红灯三个一起亮）。

以下的功能设置都是在编程状态下进行的注册用户按“5”键然后输入3位用户编号，然后刷卡(滴滴滴）表示成功，需要连续添加用户时，此时连续刷需要添加的卡即可，所添加的用户编程以第一次输入的编号延续。

注：1、用户编程为001-500间的任意数字,但不能重复2、请妥善保管好用户编号，以便于日后删除删除用户按“7”输入要删除的3位用户编号或刷需要删除的卡（滴滴滴）表示成功，连续删除用户时，连续刷卡即可。

设置开门方式1、卡或密码方式按“1”然后按“0”（滴滴滴)表示成功2、卡加密码方式按“1"然后按“1”（滴滴滴)表示成功注：卡加密码开门方式下，最多可以设置500个密码（每个用户对应一个）及一个通用密码3、开启修改个人密码功能按“1”然后按“3"（滴滴滴）表示成功4、关闭修改个人密码功能按“1”然后按“2”(滴滴滴）表示成功设置卡+密码开门方式：(修改此项功能控制器须处于非编程状态下）按“＃”（滴滴）刷卡（滴滴滴）输入四位原始密码(出厂位0000)重复两次输入4位新密码即可修改通用开门密码按“3"输入4位新密码（默认为1234）注：当通用密码为0000时，在卡或密码方式下无效设置开门延时时间按“2"输入TT注：TT表示开门延时时间,如输入05表示延时5秒,最长为99秒设置防拆报警功能A、开启防拆报警功能:按“4"然后按“1”B、关闭防拆报警功能：按“4”然后按“0”设置门磁检测功能A、开启门磁检测功能:按“6"然后“1"（有效卡或密码开锁+密茨闭合开锁，此项功能多用于多门互锁）B、关闭门磁检测功能：按“6”然后按“0”(有效卡或密码开锁)设置报警延时时间按“82”然后输入“TT”A、TT表示延时报警时间，如输入05表示报警时间为5秒B、此项功能需与开启门磁报警功能同时使用C、报警延时表示TT延时过后，门（门磁）还没有闭合则报警，知道门闭合后报警才消除。

单门门禁一体机操纵运用解释书【1 】单门门禁是专门为电动门锁及安然防备体系而设计,支撑感应卡开门.暗码开门.感应卡+暗码开门三种开门方法.操纵便利,运用简略,安然靠得住.装备具备超强的抗干扰才能和自我诊断自我呵护功效.支撑2000个用户（包含感应卡用户.暗码开门用户.感应卡+暗码开门用户）,并且所有存储信息不会因电源断电而丧掉,同时支撑外接韦根26读卡器.门铃输出等.是运用于办公室.家庭.机房及公共场合的首选幻想门禁装配.体系初始编程暗码为9 9 9 9进入编程状况按 * 编程密码＃进入体系编程状况.任何编程设置必须在编程状况下方可进行编程操纵,不然任何编程操纵均无效,假如已经处于编程状况下,则无须再输入体系编程暗码,可直接进行下面响应的编程设置操纵,假如在编程状况下10秒种内没有对体系进行任何编程操纵,体系将主动退出编程状况,返回正常状况,黄色LED指导灯每秒闪耀一次.注：在完成所有的设置之前必定要按＃键,不然所有的设置将不保管在编程模式下做以下操纵：修正治理员暗码按 0 新密码＃治理员编程暗码为4位随意率性数字,按＊可退出添加用户增长卡或卡+暗码型用户,按1 读卡＃增长单独暗码型用户,按1 输入4位开门暗码＃假如添加的卡片超出1张,可以不必按＃而持续读下一张卡片,当所有的卡添加完成再按＃键.在添加卡加暗码用户的同时体系主动生成和卡对应的暗码用户,默认的暗码为1234（卡加暗码用户若何修正暗码请参考卡加暗码用户修正暗码章节）.删除用户删除全体卡用户：按2 0000 ＃刷卡删除：按2 读卡＃按卡号删除：按7 输入卡号后10位数字＃设置开门方法卡或暗码模式：按3 00 ＃卡+暗码模式：按3 01 ＃设置开门延时按4 新延不时光＃门继电器输出可以工作在常开或者常闭,工作在常开继电器的输出可以达到3A,工作在常闭可以达到2A,开门延时可以设置在00-99秒,出厂默认设置为6秒.报警输出时光设置按5 新延不时光＃报警输出时光可以设置在00～99分钟,出厂默认值为3分钟.门磁检测设置按6 00 ＃封闭门磁检测功效按6 01 ＃打开门磁检测功效修正通俗用户暗码按8 4位用户暗码＃新4位用户暗码＃退出治理员编程模式在设置完成今后,按 * 键可退出治理员编程模式.卡加暗码用户修正暗码卡+暗码用户可以本身修正该暗码而成为一个自力不雷同的暗码.按 * 读卡(黄色LED和绿色LED瓜代闪耀) 用户旧暗码＃新暗码＃注：第一次修正暗码时“用户旧暗码”是体系默认的1234,用户暗码必须是4位数字.运用暗码开门按4位开门暗码＃即可.体系初始化操纵注：本操纵不是在编程状况下完成,是经由过程对门禁内的初始化跳线操纵完成.经由过程设置跳线J6（此跳线在门禁机的后面）,把跳线插在2与3脚从新通电听到“嘀..嘀..”的持续响鸣,红色和黄色LED 闪耀,然后把跳线跳回到1与2脚,体系参数将恢复到出厂值.注：体系完成初始化操纵后,所有的用户信息也不会丧掉,体系编程暗码恢复为9999,开门方法为卡或暗码模式,开门延时恢复为6秒,报警输出时光为3分钟,封闭门磁检测.。

使用说明书软件使用基本步骤―――――――――――――――――――――――――12―――――――――――――――――――――――――――13 ――――――――――――――――――――――――13 ―――――――――――――――――――――――――――――14 ――――――――――――――――――――――――――14――――――――――――――――――――――――――15――――――――――――――――――――――――――――15―――――――――――――――――――――――――――16――――――――――――――――――――――――――16―――――――――――――――――――――――――17――――――――――――――――――――――――――17――――――――――――――――――――――――17―――――――—――――――――――――――――――18—―――――――――――――――――――――――――18――――――――――――――――――――――――――18――――――――――――――――――――――――――18—――――――――――――――――――――――――19一．系统介绍○1..强大灵活的考勤规则根据企业实际情况，设定不同的考勤制度，考勤规则可以最小设置到每一个班次；○2.强大的报表与输出功能用户可自定义个性化报表，提供报表设计器，可实现即想即所得的功能，并能将数据导出至Microsoft Excel、Html、Xml、Txt等多种格式文档；○3.强大组合查询功能，方便用户查询所需数据；○4.强大的用户权限自定义功能；○5.图像监控功能，用户成功刷卡的一瞬间，软件会捕捉图像对比。

使得整个软件更加安全，可靠。

二．软件的安装1．点击光盘中的“SETUP”，按系统提示进行安装。

2．安装完毕后，在“开始→程序”中会添加“门禁考勤管理”栏。

3．用户在正式打开软件前，请先运行“门禁考勤软件注册”注册。

门禁使用说明_范文一、概述门禁系统是一种集安全防范、出入管理与考勤于一体的现代化门控系统。

它通过使用智能卡、密码、指纹等识别技术，并与相关设备进行联动，实现对门禁、闸机、电梯等出入口的控制和管理。

本文将为大家详细介绍门禁系统的操作方法和注意事项。

二、门禁系统的操作方法1.入场操作（1）刷卡入场将智能卡靠近门禁识别器，待听到“嘀”的一声后，门锁将自动解锁，此时需迅速将门打开。

若未能及时打开门，门锁将再次锁定，需重新刷卡。

（2）密码入场在门禁识别器上输入正确的密码，按下“确认”键，听到“嘀”的一声后，门锁将自动解锁，迅速将门打开。

2.出场操作（1）刷卡出场将智能卡靠近门禁识别器，待听到“嘀”的一声后，门锁将自动解锁，此时需迅速将门打开。

若未能及时打开门，门锁将再次锁定，需重新刷卡。

（2）密码出场在门禁识别器上输入正确的密码，按下“确认”键，听到“嘀”的一声后，门锁将自动解锁，迅速将门打开。

三、门禁系统的注意事项1.保管好智能卡智能卡是使用门禁系统的重要凭证，使用者应妥善保管，不得随意借给他人使用。

若智能卡遗失或被盗，请及时报告相关部门，并及时更换新卡或冻结旧卡，以防止遭受损失。

2.不得将智能卡轻易透露智能卡上的信息是个人隐私，不得将智能卡透露给他人。

如因透露智能卡导致安全问题或经济损失，责任由使用者自行承担。

3.密码设置要规范使用者在设置密码时，要遵循安全规范。

密码长度应在6位以上，由数字和字母组合，且不得使用过于简单的密码。

定期更换密码，以确保系统的安全性。

4.未授权人员禁止入场未经授权的人员禁止入场，否则一旦发生安全问题，使用者将承担相应责任。

如遇到有人携带智能卡入场但不符合入场条件的情况，应及时报告相关部门。

5.维护与保养门禁系统是一种高科技设备，需要定期维护与保养。

定期检查设备的运行状态，确保设备正常工作。

如发现设备有故障或异常情况，应及时报告相应部门，并配合维修人员进行维修。

四、总结以上是对门禁系统的操作方法和注意事项的详细介绍。

单门门禁一体机操作流程一、准备工作1.确定需要设置门禁的门口位置，并将门禁主机安装在该位置上。

2.安装读卡器，通常将读卡器安装在门的一侧，便于用户刷卡进出。

3.安装门磁，将门磁一个部分安装在门框上，另一个部分安装在门上，确保门禁系统能够正确检测门的状态。

4.将门禁主机与读卡器、门磁等设备连接，通常使用网络线或者RS485通讯线连接。

5.连接门禁主机与电源，确保设备正常供电。

二、系统初始化1.按下系统开关，门禁主机开始工作，此时指示灯可能会出现闪烁状态，表示系统正在初始化。

2.等待门禁主机完成初始化，指示灯显示恢复正常后，可以进入下一步操作。

三、设置管理员卡1.在门禁主机上按下设置键，并输入管理员密码进入设置模式。

2.接着按下设置键，选择“添加管理员卡”的选项。

3.刷管理员卡，将管理员卡添加到门禁主机中。

4.设置管理员密码，以便后续的系统设置和管理操作。

5.退出设置模式，返回门禁主机初始状态。

四、设置常开或常闭1.在门禁主机上按下设置键，并输入管理员密码进入设置模式。

2.接着按下设置键，选择“设置门状态”的选项。

3.选择常开或常闭模式，以适应不同的场景需求。

4.退出设置模式，返回门禁主机初始状态。

五、设置权限1.在门禁主机上按下设置键，并输入管理员密码进入设置模式。

2.接着按下设置键，选择“权限管理”的选项。

3.选择要设置权限的用户卡，刷用户卡将其添加到权限列表中。

4.可以设置用户卡的进出门权限、时间段权限等。

5.退出设置模式，返回门禁主机初始状态。

六、设置报警1.在门禁主机上按下设置键，并输入管理员密码进入设置模式。

2.接着按下设置键，选择“报警设置”的选项。

3.可以设置门磁报警、防撬报警等功能的开启与关闭。

4.设置报警方式，可以选择声音报警、短信报警等。

5.退出设置模式，返回门禁主机初始状态。

七、操作门禁系统1.用户刷卡或输入密码，门禁主机根据判别结果决定是否开启门禁。

2.门禁记录相关信息，如刷卡时间、门状态等。

门禁设备管理软件
1、选择通讯方式
右击编辑串行口（使电脑与控制器连接）→新增控制器（使用多个控制器时选择型号）。

2、修改门的参数
右击编辑门参数（双向检测﹑门报警）→双击开放时间（鉴别方式或增加开放时间）→更新控制器参数。

3、定义出入权限
单击出入权限定义→右击新增门禁权限。

4、人员管理
单击人员管理→右击新增人员→照片（可以双击照片）→发卡（读卡器设置然后读卡就可以或直接输入卡号）→设置出入权限（人员过多可以批量发卡）。

5、下载卡到数据库（下载到控制器）
外接电源（门锁com口连接电源+12v 门锁红线连接lockNC 黑线连接外接电源GND）。

单门对讲门禁控制模块使用说明书[资料] 单门对讲门禁控制模块使用说明书一、概述单门对讲门禁控制模块是针对单门门禁控制需要而开发研制的，具有运行稳定、便于操作、高性价比的特点，全系列所有产品均带有红外遥控功能。

是单门控制场合的首选。

二、使用环境工作温度:0? - 50?储存温度:-20? - 60?相对湿度:5% -95%三、技术参数外接电源 :DC9-12V (建议用线性电源)管理卡容量 :2400张动作时间 :0.05 - 0.5S外型尺寸 :76.2mm * 47mm * 12mm (长 * 宽 * 高)安装尺寸 :71.1mm * 41.9mm (4只Φ3.8mm孔) 四、卡操作说明1、增加管理卡管理卡共2张，一张为增加型管理卡，一张为删除型管理卡。

关闭模块电源，使J2处于短接状态(参考下图所示)。

重新上电，此时红色指示灯和绿色指示灯一起闪烁。

先后用两张卡在感应线圈上方相继刷卡，每刷一张卡，蜂鸣器会发出“Bi-Bi”的提示声。

两张卡刷完后关闭模块电源，重新将J2处于非短接状态，然后重新上电即可。

说明:两张卡中先刷的为增加型管理卡，后刷的为删除型管理卡。

另外:控制模块只接受2张管理卡，刷过2张卡后再刷卡无效。

J2 / J4 J2 / J4短接状态非短接状态(初始化) (正常工作)2、增加用户卡在模块正常工作状况下，先刷增加型管理卡，此时蜂鸣器会发出“Bi-Bi”的提示声，同时绿色指示灯持续闪烁。

将没有发过的空白卡相继在感应线圈上方刷卡，每刷卡一次蜂鸣器会发出“Bi-Bi”的提示声，表示增加该张用户卡成功。

增加完所有用户卡或者想停止增加用户卡时，只需再刷一下增加型管理卡即可结束增加操作，此时蜂鸣器会发出“Bi-Bi”的提示声，同时绿色指示灯熄灭。

3、删除单张或多张用户卡在模块正常工作状况下，先刷删除型管理卡，此时蜂鸣器会发出“Bi-Bi”的提示声，同时红色指示灯持续闪烁。

将已发过的用户卡相继在感应线圈上方刷卡，每刷卡一次蜂鸣器会发出“Bi-Bi”的提示声，表示删除该张用户卡成功。

单门门禁控制器使用说明书(2012-12-01 14:58:22)转载▼标签：杂谈单门门禁控制器（内置感应卡读出器和密码键盘）产品特性：工作电压： DC 12V开锁电流：≤1000mA静态电流：≤60mA储存容量： 250标准用户最大读卡距离：15cmRF卡类型： H4100卡工作温度： -10℃～70℃工作湿度： 10%～90%尺寸： 117×117×21mm安装说明：卸下固定面板与底板的十字螺丝，取下底板，使用随机配备的胶塞和螺钉将底板安装在欲控制出入口的入口侧墙壁。

注意上下方向。

电线连接说明：按照电路板上的接线标记将电线接好（如下图）+12 GND 电锁 + 内部开门门铃按钮注意！电锁由电源接出时，控制器的第三脚（PUSH）接电源的PUSH（为确保系统稳定，厂家建议电锁由专用电源接出）上电前必需确认电源电压（DC12V）和电源正负极性说明：防撬报警开关在电路板右下角，闭合禁声，弹开蜂鸣器连续短鸣报警。

注意：使用前请仔细阅读操作说明！操作说明：一、门禁控制器初始化方法：1、关闭电源，J6的第2脚和第3脚相接。

2、接通电源，蜂鸣器连续断续鸣响报警，POWER(红)灯、OK(绿)灯、MODE(橙)灯齐闪烁。

3、断电，再接通电源，POWER(红)灯、OK(绿)灯、MODE(橙)灯齐闪烁。

等待J6开关转换。

4、J6的2、3脚断开，1、2脚接通。

5、门禁控制器初始化完成，蜂鸣器鸣响一声，门禁控制器进入用户使用状态。

说明：初始化操作仅修改系统密码为缺省密码12345（出厂默认），其它数据不会被删改。

二、继电器输出设置方法J1的1、2脚连接，“3”“4”常开J1的2、3脚连接，“3”“4”常闭J2为高低电平选择三、门禁控制器编程方法“#”键，功能键，进入编程模式a、按“#”字键，POWER(红)灯、OK(绿)灯、MODE(橙)灯齐亮。

b、输入5位系统密码，蜂鸣器鸣响一声，POWER(红)灯、MODE(橙)灯亮，OK(绿)灯熄灭，门禁控制器进入系统编程模式。

门禁模块使用说明该门禁是一款集合多种功能的模块,具备非联网和联网功能，兼容数字系统和模拟系统,可以最大程度的满足工程上的各种需要,在使用过程中需要借助于各种辅助工具(上位机软件,单元门口机,围墙门口机)进行相关设置,才能够满足工程的需要,现就将相关的设置方法介绍如下:走模拟系统的上位机软件设置一、PC串口选择连接说明：将需要设置的门禁模块通过通讯转换模块挂接到计算机串口上，如果需要设置的门禁模块是单元门禁，则把转换模块打到K线档；如果为独立门禁或围墙门禁时，需要把转换模块打到485档。

设置连接的串口（默认COM1）。

设置连接的串口速率（与门禁通信必须为9600）。

设置完毕后打开串口，然后点击主界面右上方的“打开串口”，打开完毕以后会显示“串口已打开”，此时才能对门禁进行各种设置。

二、设置说明1、门禁类型：有三种门禁类型：单元门禁、独立门禁、围墙门禁。

(注:在做其他设置前必须先选择好门禁类型)2、查询地址：查询门禁模块的地址，显示在右边的地址栏中。

也可以手工填入地址。

注：查询地址时必须只连接一个门禁模块，执行单机操作。

注：单元门禁地址范围：单元主机配门禁模块地址60，单元副机1配门禁模块地址61，单元副机2配门禁模块地址62，单元副机3配门禁模块地址63，单元副机4配门禁模块地址64，单元副机5配门禁模块地址65，单元副机6配门禁模块地址66，单元副机7门禁模块地址配67。

独立门禁地址范围：0001~1999（对应网络地址为00001001~00002999）围墙门禁地址范围：01~99（对应网络地址为00000601~00000699）如果模块没连接到COM口上,或者模块没回应,则会跳出“通信超时”的窗口。

3、设置门禁类型：修改门禁的类型门禁有三种类型：单元门禁，独立门禁，围墙门禁点击后会弹出修改门禁类型的窗口如下：注：（1）点击修改前，门禁类型选择原来的门禁类型，并填入相应门禁的原地址，再点击“门禁类型修改”的按钮，进行门禁类型修改。

单门门禁一体机操作流程1.安装与初始化：1.1确定门禁一体机的安装位置，通常安装在离地面1.3-1.5米的位置。

1.2使用电钻或者电锤等工具，在安装位置上打孔，然后将门禁一体机固定在墙上。

1.3连接电源线，将门禁一体机接入电源。

1.4初始化门禁一体机，根据设备说明书将设备连接到管理系统，并设置设备的常规参数，例如通讯设置、时间设置等。

2.用户注册：2.1在门禁一体机的键盘上输入管理员的开门密码，进入系统设置界面。

2.2在系统设置界面上选择“用户管理”，然后选择“新增用户”。

2.3输入用户的姓名、卡号或密码等信息，保存用户信息。

3.用户身份验证：3.1门禁一体机上通常配置有多种身份验证方式，包括刷卡、输入密码、指纹识别等。

3.2用户可以选择合适的身份验证方式进行验证。

例如，用户可以刷卡，将门禁卡放在读卡器上，门禁一体机会读取卡内的信息，并与系统中的用户信息进行比对。

3.3如果身份验证通过，门禁一体机会向关联的电子门锁发送开门信号，门锁打开。

4.记录管理：4.1门禁一体机会自动记录开门的时间、地点以及用户的身份信息等。

5.系统管理：5.1系统管理员可以通过门禁系统管理软件对门禁一体机进行远程管理。

5.2系统管理员可以修改门禁一体机的设置参数，例如设备时间、通讯设置、用户权限等。

6.报警处理：6.1门禁一体机通常配置有报警功能，例如非法闯入报警、反潜回报警等。

6.2当系统监测到有异常情况时，例如被人非法闯入，门禁一体机会触发报警，同时发送报警信息给相关人员。

6.3系统管理员可以通过门禁系统管理软件查看、处理报警信息。

7.维护与故障排除：7.1定期维护门禁一体机的设备，保持设备清洁，定期检查设备的状态。

通过上述操作流程，单门门禁一体机可以实现对进出人员身份的验证、控制门的开关，并通过记录管理和报警处理等功能，确保建筑物的安全。
