注塑机介绍

注塑机操作说明注塑机是一种常见的塑料加工设备，广泛应用于塑料制品生产行业。

正确操作注塑机不仅可以提高工作效率，还能确保操作人员的安全。

本文将详细介绍注塑机的操作流程和注意事项，以帮助操作人员正确使用注塑机。

一、注塑机的基本组成与工作原理1. 注塑机的基本组成注塑机由注射装置、模具锁合装置和压力卡模机构、液压系统、控制系统等组成。

2. 注塑机的工作原理注塑机通过将塑料料料加热熔化后，将熔融塑料注入模具中进行冷却和成型，最后取出制成的塑料制品。

二、注塑机的操作流程1. 准备工作（1）检查注塑机的各部分是否完好，确保设备的正常运行。

（2）准备所需的模具和原料，并进行相应的清洁工作。

2. 开机准备（1）打开注塑机的总电源，确保设备电源正常。

（2）进行设备的预热和升温工作，根据塑料原料的种类和要求进行相应的设置。

3. 模具安装（1）使用专用工具将模具安装到注塑机上，确保模具安装牢固。

（2）根据注塑机的要求调整模具的开合间距和压力。

4. 塑料注射（1）将塑料原料放入料斗中，通过螺杆注射装置将塑料加热熔化。

（2）通过注射装置将熔融塑料注入模具中，控制注射时间和注射速度。

5. 冷却和成型（1）注射完成后，保持模具的压力，使熔融塑料在模具中冷却和固化。

（2）根据注塑机的要求控制冷却时间，确保塑料制品的质量。

6. 取出制品（1）等待塑料制品完全冷却后，打开模具，将制成的塑料制品取出。

（2）对塑料制品进行必要的清洁和修整工作。

7. 关机处理（1）关闭注塑机的总电源，切断所有电源和气源。

（2）进行设备的清洁工作，并妥善保管使用过的模具和塑料原料。

三、注塑机操作注意事项1. 操作人员应接受相关的培训和指导，熟悉注塑机的操作流程和安全规范。

2. 在操作注塑机时，应佩戴保护设备，如手套、护目镜等，确保人身安全。

3. 注塑机的电源和气源必须符合相关标准，并定期进行检查和维护。

4. 操作人员应注意注射装置和模具的温度，避免过热或过冷造成设备损坏或制品质量问题。

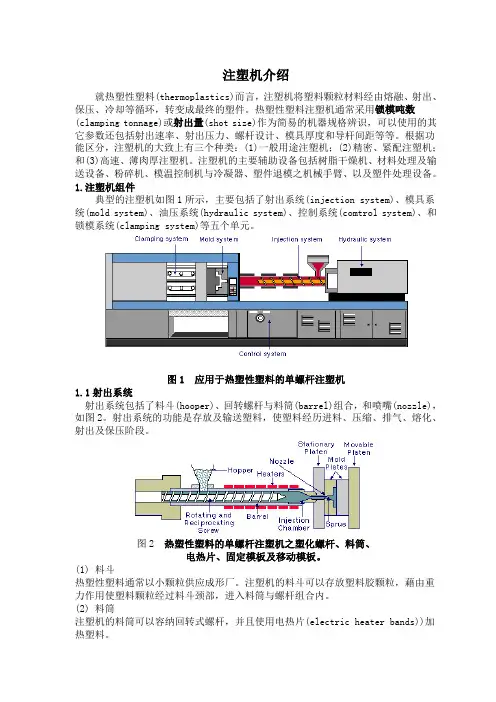

注塑机介绍就热塑性塑料(thermoplastics)而言，注塑机将塑料颗粒材料经由熔融、射出、保压、冷却等循环，转变成最终的塑件。

热塑性塑料注塑机通常采用锁模吨数(clamping tonnage)或射出量(shot size)作为简易的机器规格辨识，可以使用的其它参数还包括射出速率、射出压力、螺杆设计、模具厚度和导杆间距等等。

根据功能区分，注塑机的大致上有三个种类：(1)一般用途注塑机；(2)精密、紧配注塑机；和(3)高速、薄肉厚注塑机。

注塑机的主要辅助设备包括树脂干燥机、材料处理及输送设备、粉碎机、模温控制机与冷凝器、塑件退模之机械手臂、以及塑件处理设备。

1.注塑机组件典型的注塑机如图1所示，主要包括了射出系统(injection system)、模具系统(mold system)、油压系统(hydraulic system)、控制系统(comtrol system)、和锁模系统(clamping system)等五个单元。

图1 应用于热塑性塑料的单螺杆注塑机1.1射出系统射出系统包括了料斗(hooper)、回转螺杆与料筒(barrel)组合，和喷嘴(nozzle)，如图2。

射出系统的功能是存放及输送塑料，使塑料经历进料、压缩、排气、熔化、射出及保压阶段。

图2 热塑性塑料的单螺杆注塑机之塑化螺杆、料筒、电热片、固定模板及移动模板。

(1) 料斗热塑性塑料通常以小颗粒供应成形厂。

注塑机的料斗可以存放塑料胶颗粒，藉由重力作用使塑料颗粒经过料斗颈部，进入料筒与螺杆组合内。

(2) 料筒注塑机的料筒可以容纳回转式螺杆，并且使用电热片(electric heater bands))加热塑料。

(3) 回转式螺杆回转式螺杆可以压缩塑料、熔化塑料及输送塑料，螺杆上包括了进料区(feeding zone)、压缩区（compression zone, 或转移区transition zone）、和计量区(metering zone)三个区段，如图3所示。

一、注塑机简介注塑机是一种将加热后的塑料颗粒或粉末通过模具注射成型的设备。

它主要由注射系统、锁模系统、液压系统和电气控制系统组成。

注塑机具有高效、精度高、生产速度快和自动化程度高等优点。

注塑机广泛应用于汽车、电子、家电、模具等行业。

下面将从注塑机原理和发展趋势两个方面进行详细介绍。

1、注塑机的原理注塑机通过模具将加热后的塑料颗粒或粉末注射到模具中，然后在模具中冷却成型。

其主要原理是由注射装置将塑料加热融化后通过一定的压力推进模腔内进行充模，通过冷却使之凝固，最后取出成品件。

注塑机实现过程中，主要包含以下步骤：1.融料：将塑料颗粒或粉末投入到注塑机的料斗中，通过加热系统将其加热到一定温度，并使之融化。

2.注射：注射系统将已经融化好的塑料通过喷嘴射入模具中，注射时需要控制好速度、流量和压力等参数。

3.压力保持：在注射完成后，需要保持一定的压力，以使塑料在模具中充分冷却并凝固。

4.开模：当成型件硬化后，打开模具将其取出。

整个过程需要较高的精度和准确度，所以注塑机的稳定性和可靠性至关重要。

2、注塑机的发展随着工业化的深入和生产效率的提高，注塑机也在不断发展。

在过去，手工制造是一种常见的生产方式，但是手工生产效率低下，成本高昂，无法满足大批量生产的需求。

随着科技的发展，注塑机得到广泛应用，并不断改进和升级。

现代注塑机主要分为液压式、电动式和混合式三种类型。

注塑机的发展已经从单一的材料注塑向多材料注塑转变，同时还加入了智能化的元素，成为一种集高效生产、能源节约和环保于一体的重要设备。

二、液压式注塑机液压式注塑机是指只使用液压系统来控制注塑机的设备。

它具有操作简单、成型力大、精度高等特点，广泛应用于汽车、电子、家电等领域。

1、液压系统的组成液压式注塑机的主要部件是液压系统。

液压系统由液压站、控制阀、作动器、油箱、管路和油液组成。

其中，液压站是液压系统的核心组成部分，它由电机、泵、阀和油箱等部件组成，可以提供高压液体来驱动机械的运动，完成模具的开合和注射操作。

注塑机型号大全注塑机是一种用于制造塑料制品的机械设备，它通过熔化和注射的方式，将塑料材料注入到模具中，经过冷却和成型，最终得到所需的塑料制品。

注塑机的型号种类繁多，每种型号都有其特点和适用性。

在本文中，我们将为您介绍一些常见的注塑机型号，帮助您更好地了解注塑机的选择和应用。

一、全电动注塑机全电动注塑机是近年来新兴的一种注塑机类型，它主要通过电机驱动液压系统的运行，避免了使用传统的液压泵和马达，因而具有更低的能源消耗和更高的运行效率。

全电动注塑机具有响应速度快、精度高、噪音低等优点，适用于生产要求较高的细小零件以及对环境要求严格的行业，如电子、医疗等。

二、液压注塑机液压注塑机是最常见的注塑机型号之一，它通过液压系统驱动注塑过程。

液压注塑机具有结构简单、操作方便、承载能力大等特点，广泛应用于汽车、家电、日用品等各个领域。

根据不同的驱动方式，液压注塑机又可分为定置泵注塑机、变量泵注塑机和紧闭环注塑机等不同类型。

三、混合动力注塑机混合动力注塑机是将液压系统与伺服电机相结合的一种注塑机型号。

它利用液压系统实现高压高速的运动，通过伺服电机实现定位和控制，将传统液压注塑机和全电动注塑机的优点集于一身。

混合动力注塑机具有响应速度快、节能环保、运行稳定等特点，广泛应用于要求高速和高精度的生产过程中。

四、双注塑机双注塑机是一种同时具备两个注射单元的注塑机型号。

它可以在一个周期内同时注入两种或两种以上的塑料材料，从而制造出具有多种材质或颜色的塑料制品。

双注塑机广泛应用于汽车、电子、电器等行业，可以生产出具有复合功能的塑料制品，提高产品的附加值。

五、垂直注塑机垂直注塑机将注塑过程的模具布置改为垂直排列，使得注塑机的占地面积更小。

垂直注塑机通常用于对空间要求较高的生产场所，例如模具容易受到破坏或者产品需要立体或镂空结构的情况。

垂直注塑机具有占地面积小、操作方便、维护简单等特点，适用于生产电子元器件、日用品等小型零部件。

在实际应用中，不同的注塑机型号有着各自的适用范围和特点，选择合适的型号对于产品的质量和生产效率至关重要。

注塑机的结构和功能注塑机是一种用于塑料成型的机器设备，通常用于生产各种塑料制品，例如塑料瓶子、塑料盖子、塑料容器、塑料玩具等等。

它的主要结构由注塑系统、电气控制系统、液压系统、冷却系统等组成。

以下是详细的注塑机结构和功能介绍。

1. 注塑系统注塑系统是注塑机的核心部件。

它由注塑机的主要部件组成，包括注射缸、螺杆、喷嘴、加热器和温控器。

注塑系统的功能是将塑料原料送入注射缸中，通过加热和高压力，使塑料原料融化并推入模具中。

注塑系统的质量直接决定了注塑机的精度和效率。

因此，注塑系统的材料和制造工艺非常重要。

2. 电气控制系统电气控制系统是注塑机的重要组成部分，它由控制面板、电子传感器、电机和电器设备组成。

电气控制系统的主要功能是控制注塑机的各项操作，例如升降模、开关摆臂、启动离合器、加温等。

电气控制系统还可以采集注塑机的工作数据，并对它进行分析和处理，从而实现生产优化和自动化控制。

3. 液压系统液压系统是注塑机的重要组成部分，它主要由充油箱、液压泵、液压马达、液压阀、油压计等组成。

它的主要功能是为注塑系统提供高压液压力，以促使注塑杆移动，在模具中注射熔融的塑料原料。

液压系统的质量是注塑机精密控制的关键，因此它的结构和制造工艺必须保证高质量和可靠性。

4. 冷却系统冷却系统是注塑机中的另一个重要部分。

它主要由冷却器、水泵、喉管等组成。

冷却系统的主要功能是为注塑模具提供冷却水，以防止塑料制品变形和缩水。

同时，它还可以在注塑过程中提高生产效率和减少周期时间。

冷却系统的稳定性和性能也直接影响塑料制品的质量。

总的来说，注塑机是一个非常重要的生产工具，从结构和功能上看，它非常复杂和精密。

注塑机的高质量和稳定性使得它可以满足各种不同的生产需求，并且可以生产各种不同的塑料制品。

注塑机是现代工业生产中不可或缺的机器之一，能够大大提高生产效率和产品质量，具有广泛的应用前景。

注塑机原理及主要零件的作用注塑机是一种用于生产塑料制品的设备。

其原理是将熔化的塑料通过射嘴喷射到模具腔中，经冷却和固化后形成成品。

下面将介绍注塑机的工作原理以及主要零件的作用。

1.工作原理：注塑机的工作原理主要包括塑料加料、熔化、射注和冷却四个步骤。

首先，将塑料颗粒或粉末通过料斗加入注塑机的料斗中。

然后，通过回转式螺杆将塑料推动到加热筒中。

在加热筒中，塑料通过加热器加热而熔化。

接下来，螺杆将熔融的塑料向前推进，并通过射嘴射出。

最后，在模具腔中，通过冷却系统将熔融的塑料冷却和固化，形成成品。

成品通过模具的开启和关闭装置取出。

2.主要零件：（1）注塑机螺杆：螺杆是注塑机中最关键的零件之一、它的作用是将固态的塑料通过摩擦加热和推动，使其熔化并形成流动状态，然后将其注入模具腔中。

（2）加热筒和加热器：加热筒是用来加热螺杆和塑料的。

加热器是加热筒中的加热元件，如发热体或电加热圈。

它的作用是提供足够的热量，将塑料加热到熔化温度。

（3）射嘴：射嘴是连接加热筒和模具腔的部分。

它的作用是将加热的塑料通过喷嘴射入模具腔中，并控制塑料的流动速度和流量。

（4）模具：模具是塑料制品的成型工具，它由上模和下模组成。

它的作用是给塑料提供所需的形状和尺寸，并通过冷却和固化使其成型。

（5）冷却系统：冷却系统由冷却水管和冷却水机组成。

它的作用是通过冷却水将熔融的塑料迅速冷却和固化，以确保成品的质量。

（6）液压系统：液压系统由液压站、油箱、液压柜等组成。

它的作用是提供动力，控制注塑机各个部件的动作，如模具开合、螺杆前进、射嘴开启等。

注塑机是塑料制品生产中不可或缺的设备，其工作原理简单清晰，主要零件相互配合，共同完成塑料成型过程。

通过合理的操作和维护，可以保证注塑机的高效、稳定和精确。

注塑机结构介绍一、注塑机的工作原理注塑成型机简称注塑机。

注塑成型是利用塑料的热物理性质，把物料从料斗加入料筒中，料筒外由加热圈加热，使物料熔融，在料筒内装有在外动力马达作用下驱动旋转的螺杆，物料在螺杆的作用下，沿着螺槽向前输送并压实，物料在外加热和螺杆剪切的双重作用下逐渐地塑化，熔融和均化，当螺杆旋转时，物料在螺槽摩擦力及剪切力的作用下，把已熔融的物料推到螺杆的头部，与此同时，螺杆在物料的反作用下后退，使螺杆头部形成储料空间，完成塑化过程，然后，螺杆在注射油缸的活塞推力的作用下，以高速、高压，将储料室内的熔融料通过喷嘴注射到模具的型腔中，型腔中的熔料经过保压、冷却、固化定型后，模具在合模机构的作用下，开启模具，并通过顶出装置把定型好的制品从模具顶出落下。

图1 注塑机工作程序框图二、注塑机的分类按合模部件与注射部件配置的型式有卧式、立式、角式三种（1）卧式注塑机：卧式注塑机是最常用的类型。

其特点是注射总成的中心线与合模总成的中心线同心或一致，并平行于安装地面。

它的优点是重心低、工作平稳、模具安装、操作及维修均较方便，模具开档大，占用空间高度小；但占地面积大，大、中、小型机均有广泛应用。

（2）立式注塑机：其特点是合模装置与注射装置的轴线呈一线排列而且与地面垂直。

具有占地面积小，模具装拆方便，嵌件安装容易，自料斗落入物料能较均匀地进行塑化，易实现自动化及多台机自动线管理等优点。

缺点是顶出制品不易自动脱落，常需人工或其它方法取出，不易实现全自动化操作和大型制品注射；机身高，加料、维修不便。

（3）角式注塑机：注射装置和合模装置的轴线互成垂直排列。

根据注射总成中心线与安装基面的相对位置有卧立式、立卧式、平卧式之分：①卧立式，注射总成线与基面平行，而合模总成中心线与基面垂直；②立卧式，注射总成中心线与基面垂直，而合模总成中心线与基面平行。

角式注射机的优点是兼备有卧式与立式注射机的优点，特别适用于开设侧浇口非对称几何形状制品的模具。

各规格注塑机技术参数注塑机是一种用于制造塑料制品的机械设备，主要通过将熔融塑料注入模具中，然后冷却硬化成型，最后取出成品。

不同型号和规格的注塑机具有不同的技术参数，下面将介绍一些常见的注塑机技术参数。

第一个重要的参数是注射容量（注射量），它表示每次注射到模具中的塑料量，单位通常是克（g）或立方厘米（cm³）。

注射容量是根据注射缸和螺杆的直径和行程来计算的，决定了每个周期注塑的质量。

然后是射出压力，它表示材料被注入模具时所需的压力。

通常用千帕（KPa）或兆帕（MPa）来表示。

射出压力取决于注射容量和注射速度，因此注射容量和射出压力之间有一定的关联。

接下来是射出速度，它表示注射材料进入模具的速度。

射出速度是由液压系统控制的，通常用毫米/秒（mm/s）来表示。

射出速度是根据注射时间和注塑机的射出行程来计算的。

注塑机的闭模力也是一个重要的技术参数。

闭模力表示模具在注射材料时需要施加的力量，单位通常是吨（T）。

闭模力的大小取决于模具大小和复杂性，以及注射材料的特性。

另一个重要的参数是射出时间，它表示注射材料进入模具所需的时间。

射出时间是根据射出速度和注射容量来计算的，通常用秒（s）来表示。

接下来是保压时间，它表示注塑材料在模具中保持压力的时间。

保压时间取决于材料的特性和模具的要求，通常用秒（s）来表示。

注塑机的开模力也是一个重要的技术参数。

开模力表示打开模具时所需的力量，单位通常是吨（T）。

开模力的大小取决于模具大小和复杂性。

最后一个重要的参数是机器尺寸，包括注塑机的长度、宽度、高度和重量。

机器尺寸是根据每个型号的注塑机的设计和要求来确定的。

总之，注塑机的技术参数包括注射容量、射出压力、射出速度、闭模力、射出时间、保压时间、开模力和机器尺寸等。

不同的注塑机具有不同的技术参数，根据实际生产需求选择适合的注塑机是非常重要的。
