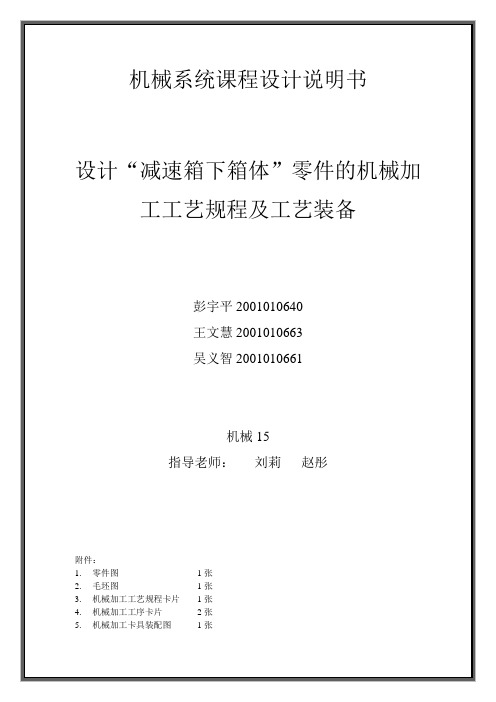

机械系统课程设计说明书
1.机加工毛坯工艺路线方案为：
工序Ⅰ：粗铣底面。
工序Ⅱ：粗半精铣顶面
工序Ⅲ：钻，锪螺栓孔及销孔。
工序Ⅳ：粗铣左右两侧面。
工序Ⅴ：粗精镗轴承孔
工序Ⅵ：在前后侧面轴承孔周围钻孔，攻螺纹
2.工艺方案分析：
粗铣底面以加工出精基准，然后以此为基准加工顶面及其螺栓孔和销孔。为了镗孔时定位面准确，先铣侧表面，再扣上上箱体镗削轴承孔。最后钻侧孔攻螺纹。
机床进给量为：
查表得切入长度： ，切出长度： 。
2）。半精铣顶面。相关参数的算法同上，具体结果见工艺卡。
每批时间：
批加工500件：
每批准备终结时间：
辅助时间：
附加时间：
单件时间：
工序：钻螺栓孔
1.加工条件：
在Z518立式钻床上，使用直柄麻花钻，量具塞规，钻模钻套为辅具。
2.切削用量：
1）钻 孔
加工直径9，通孔长度为23.
为减小铸件内应力对机械加工质量的影响，应设退火工序或进行人工时效处理。
（二）基面的选择：
基面选择是工艺规程设计中的重要工作之一。基面选择的正确与合理，可以使加工质量得到保证，生产率得到提高。否则，不但使加工工艺过程中的问题百出，更有甚者会使零件大批报废，使生产无法正常进行。
粗基准的选择：本零件粗基准选择可以是上顶面或者下底面，但考虑到毛坯的加工工艺是铸造，上表面的铸造要求较高，铸造的表面质量也较好，所以我们选择上顶面作为粗基准，这样加工余量较小，同时加工后零件的硬度比较均匀。
二．工艺规程的制定：
（一）确定毛坯的制造形式：
零件材料由《金属机械加工工艺人员手册》查得选用HT190灰铸铁（GB976-67），它有铸造性，耐磨性，切削性好的优点，而且经济成本低。
工序Ⅰ：粗铣底面。
工序Ⅱ：粗半精铣顶面
工序Ⅲ：钻，锪螺栓孔及销孔。
工序Ⅳ：粗铣左右两侧面。
工序Ⅴ：粗精镗轴承孔
工序Ⅵ：在前后侧面轴承孔周围钻孔，攻螺纹
2.工艺方案分析：
粗铣底面以加工出精基准，然后以此为基准加工顶面及其螺栓孔和销孔。为了镗孔时定位面准确，先铣侧表面，再扣上上箱体镗削轴承孔。最后钻侧孔攻螺纹。
机床进给量为：
查表得切入长度： ，切出长度： 。
2）。半精铣顶面。相关参数的算法同上，具体结果见工艺卡。
每批时间：
批加工500件：
每批准备终结时间：
辅助时间：
附加时间：
单件时间：
工序：钻螺栓孔
1.加工条件：
在Z518立式钻床上，使用直柄麻花钻，量具塞规，钻模钻套为辅具。
2.切削用量：
1）钻 孔
加工直径9，通孔长度为23.
为减小铸件内应力对机械加工质量的影响，应设退火工序或进行人工时效处理。
（二）基面的选择：
基面选择是工艺规程设计中的重要工作之一。基面选择的正确与合理，可以使加工质量得到保证，生产率得到提高。否则，不但使加工工艺过程中的问题百出，更有甚者会使零件大批报废，使生产无法正常进行。
粗基准的选择：本零件粗基准选择可以是上顶面或者下底面，但考虑到毛坯的加工工艺是铸造，上表面的铸造要求较高，铸造的表面质量也较好，所以我们选择上顶面作为粗基准，这样加工余量较小，同时加工后零件的硬度比较均匀。
二．工艺规程的制定：
（一）确定毛坯的制造形式：
零件材料由《金属机械加工工艺人员手册》查得选用HT190灰铸铁（GB976-67），它有铸造性，耐磨性，切削性好的优点，而且经济成本低。
机械系统设计课程设计说明书
机械系统设计课程设计说明书1. 引言本文档是《机械系统设计》课程设计的说明书，旨在指导学生完成该课程的实践项目。
本课程设计要求学生设计一个基于机械系统的实际产品，并完成相应的设计报告和实物样品。
2. 课程设计目标本课程设计旨在培养学生的机械系统设计能力和工程实践能力，通过参与实际项目的设计过程，学习并掌握机械系统设计的基本原理和方法。
具体目标包括：•熟悉机械系统设计的基本流程和常用工具；•学习使用CAD软件进行机械设计；•学习应用前沿技术和材料进行机械系统设计；•培养工程实践能力，包括项目管理、团队协作和沟通能力。
3. 课程设计内容本课程设计的内容围绕机械系统设计展开，包括以下几个方面：3.1 课程设计选题学生可以根据自己的兴趣和专业背景选择课程设计的选题，但必须符合以下要求：•具备一定实际意义，能够解决实际问题；•能够涵盖机械系统设计的基本原理和方法；•能够展示学生的机械系统设计能力和创新思维。
3.2 设计报告学生需要根据课程设计选题，编写一个完整的设计报告。
设计报告应包括以下内容：•选题背景和目标：介绍选题的背景和解决的问题；•系统需求分析：对设计系统的功能需求和性能指标进行分析和确定；•方案设计：提出至少3种解决方案，并进行评估和比较，选择出最佳方案；•详细设计：对最佳方案进行详细设计，包括零部件设计、装配设计和工艺设计等；•结果分析与验证：对设计结果进行分析和验证，评估设计的可行性和效果；•总结与展望：总结设计过程和结果，展望未来的改进方向。
3.3 实物样品学生需要根据设计报告，制作一个实物样品。
实物样品要求符合设计要求，并能够正常运行和展示设计的功能。
4. 课程设计流程本课程设计的流程如下：1.学生选择课程设计选题，并整理选题方案提供给指导老师审核；2.学生根据审核结果，进行设计报告的编写；3.学生根据设计报告，进行实物样品的制作；4.学生进行设计结果的分析和验证，并撰写结果分析报告；5.学生进行设计过程的总结和展望，并撰写设计总结报告；6.学生提交设计报告、实物样品和相关报告给指导老师进行评审。
机械设计课程设计说明书(范文)
...................................................................5 四、各级传动比的分配 .........................................................................................................................................5 五、计算传动装置的动力和运动参数 .................................................................................................................5 第二部分 V 带传动设计 .............................................................................................................................................7 V 带传动设计 .........................................................................................................................................................7 第三部分 齿轮的结构设计 .........................................................................................................................................9 一、高速级减速齿轮设计（斜齿圆柱齿轮） .....................................................................................................9 二、低速级减速齿轮设计（斜齿圆柱齿轮） ...................................................................................................13 第四部分 轴的结构设计 .............................................................................................................................................17 一、高速轴的设计 ...............................................................................................................................................17 二、中间轴、低速轴的设计 ...............................................................................................................................17 三、轴的强度校核 ...............................................................................................................................................20 第五部分 轴承选取及校核 .........................................................................................................................................22 一、各轴轴承选择 ...............................................................................................................................................22 第六部分 键的选取 .....................................................................................................................................................23 一.高速轴键的选择与校核 ..................................................................................................................................23 二.中间轴键的选择 ..............................................................................................................................................23 三.低速轴键的选择 ..............................................................................................................................................23 第七部分 联轴器的选取 .............................................................................................................................................24 第八部分 减速器的润滑和密封 .................................................................................................................................24 第九部分 箱体及其附件主要尺寸 .............................................................................................................................25 一、箱体尺寸 .......................................................................................................................................................25 二、起吊装置 .......................................................................................................................................................26
大三机械课程设计说明书
机械设计课程设计计算阐明书设计题目: 带式输送机旳传动装置设计任务序号 2-3专业班学号设计者指导教师目录一、课程设计任务 .................................................... 错误!未定义书签。
二、传动装置总体设计 ............................................ 错误!未定义书签。
三、传动件设计 ........................................................ 错误!未定义书签。
四、装配草图设计 .................................................... 错误!未定义书签。
五、轴旳计算与校核 ................................................ 错误!未定义书签。
六、轴承基本额定寿命计算 .................................... 错误!未定义书签。
七、键旳挤压强度校核计算 .................................... 错误!未定义书签。
八、箱体构造旳设计 ................................................ 错误!未定义书签。
九、设计小结............................................................. 错误!未定义书签。
附件一......................................................................... 错误!未定义书签。
一、课程设计任务设计题目: 带式输送机旳传动装置设计1 。
传动系统示意图方案2: 电机→带传动→两级展开式圆柱齿轮(斜齿或直齿）减速器→工作机1—电动机；2—带传动；3—圆柱齿轮减速器；4—联轴器；5—输送带；6—滚筒2. 原始数据设计带式输送机传动装置中旳二级圆1 2 3 4 5 6 7 柱齿轮减速器, 原始数据如表所示：皮带旳有效拉力F4000 4500 3000 4000 3000 3200 4200 N输送带工作速度v0.8 0.85 1.20 1.00 1.40 1.30 1.00 m/s输送带滚筒直径d315 355 400 400 355 300 375 mm3. 设计条件1.工作条件: 机械厂装配车间；两班制, 每班工作四小时；空载起动、持续、单向运转, 载荷平稳；2.有效期限及检修间隔：工作期限为8年, 每年工作250日；检修期定为三年；3.生产批量及生产条件：生产数千台, 有铸造设备；4.设备规定: 固定；5.生产厂: 减速机厂。
机械设计课程设计说明书范例
机械设计课程设计说明书范例
一、项目简介
本项目是一门机械设计课程，主要内容包括：计算机辅助设计与仿真、轴承应用、机械结构设计、焊接技术与结构分析、机械应用与传动机构综
合设计等，目的在于通过实验课程，为学生培养良好的机械设计能力，使
学生具备从设计、制造到利用的能力。
通过本课程，学生将学习到机械设
计的方法和流程，对机械设计和制造有深入了解。
二、课程目标
1、教会学生如何实现机械设计过程中的软件应用，并熟悉软件工具
的使用；
2、使学生掌握机械设计流程，包括机械结构设计，机械元件及材料
等的选择和应用；
3、学习机械设计制造中的焊接技术及结构分析，理解机械传动机构
的工作原理及其各种组件；
4、锻炼学生的创新能力、综合运用所学知识，能够独立或小组设计
解决具体问题的能力。
三、课程大纲
1、计算机辅助设计与仿真：教会学生使用计算机辅助设计软件，进
行机械结构参数化定义、机械结构能力仿真与验证；
2、轴承应用：了解轴承的类型及应用，学习轴承选型、轴承安装、
润滑、清洁与检测等；。
机械课程设计说明书

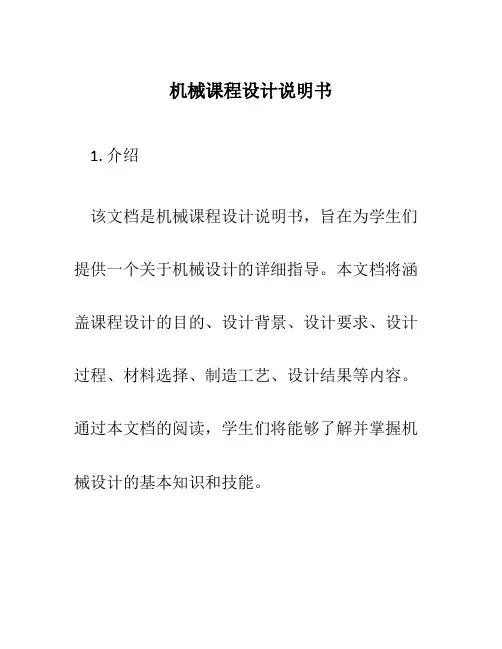

机械课程设计说明书1. 介绍该文档是机械课程设计说明书，旨在为学生们提供一个关于机械设计的详细指导。
本文档将涵盖课程设计的目的、设计背景、设计要求、设计过程、材料选择、制造工艺、设计结果等内容。
通过本文档的阅读，学生们将能够了解并掌握机械设计的基本知识和技能。
2. 设计目的课程设计的目的是为了让学生们能够应用所学的机械知识和技巧，通过实际的设计实践，提高学生的设计能力和创新思维。
通过设计过程中的研究、分析和实验，学生们将能够理解机械设计的原理和方法，并能够解决实际工程问题。
3. 设计背景机械设计是机械工程的重要分支，是现代工程技术的核心。
在各个领域和行业中，机械设计都扮演着重要的角色。
通过机械设计，可以实现产品的功能和性能要求，提高生产效率，满足用户需求。
因此，对于机械工程专业的学生来说，掌握机械设计的基础知识和技能至关重要。
4. 设计要求本次课程设计有以下要求：•确定设计目标和性能要求；•进行相关材料的选择，并对其进行合理的设计；•考虑设计的可制造性和可维修性；•进行相关设计计算和分析，确保设计的合理性；•利用相关软件进行模拟和仿真，验证设计的准确性；•提供详细的设计报告和相关图纸。
5. 设计过程设计过程分为以下几个步骤：•分析需求：明确设计目标和性能要求；•进行创意发散：开展头脑风暴，产生尽可能多的设计方案；•设计选优：对各个方案进行评估和对比，选出最佳方案；•设计细化：对最佳方案进行细化设计，包括材料选择、结构设计、尺寸计算等；•制造与测试：根据设计方案进行制造，并进行相应测试和实验；•评价与改进：对设计结果进行评价，并提出改进意见。
6. 材料选择在机械设计中，材料的选择非常重要，直接影响到产品的性能和质量。
常见的机械材料包括金属材料（如钢铁、铝合金等）、塑料、陶瓷等。
在选择材料时，需要考虑以下几个因素：•强度和硬度要求；•导热性和导电性要求；•耐腐蚀性要求；•重量和成本要求；•制造和加工要求。
机械设计课程设计说明书(范文)
目录设计任务书 (1)一、课程设计题目 (1)二、课程设计任务 (2)三．已给方案 (2)第一部分传动装置总体设计 (2)一、传动方案（已给定） (2)二、该方案的特点分析 (3)三、原动机选择 (4) (5)四、各级传动比的分配 (5)五、计算传动装置的动力和运动参数 (5)第二部分V带传动设计 (7)V带传动设计 (7)第三部分齿轮的结构设计 (9)一、高速级减速齿轮设计（斜齿圆柱齿轮） (9)二、低速级减速齿轮设计（斜齿圆柱齿轮） (13)第四部分轴的结构设计 (17)一、高速轴的设计 (17)二、中间轴、低速轴的设计 (17)三、轴的强度校核 (20)第五部分轴承选取及校核 (22)一、各轴轴承选择 (22)第六部分键的选取 (23)一.高速轴键的选择与校核 (23)二.中间轴键的选择 (23)三.低速轴键的选择 (23)第七部分联轴器的选取 (23)第八部分减速器的润滑和密封 (24)第九部分箱体及其附件主要尺寸 (25)一、箱体尺寸 (25)二、起吊装置 (26)三、窥视孔、窥视盖 (26)四、放油孔和螺塞M20 (26)五、通气螺塞M20 (26)六、油标尺 (27)第十部分参考文献 (28)第十一部分机械设计课程设计小结 (28)设计任务书一、课程设计题目设计带式运输机传动装置（简图如下）1.原始数据：数据编号61运输机工作轴转矩T（N·m）820运输机带速v(m/s) 0.85卷筒直径D（mm）3402.工作条件：1）每天一班制工作，每年工作300天，使用年限10年，大修期3年；2）连续单向回转，工作时有轻微振动，运输带允许速度误差±5％；3）室内工作，环境中有粉尘；4）生产厂加工7―8级精度的齿轮；5)动力源为三相交流电；6）小批量生产。
二、课程设计任务1．传动装置设计计算（总体设计及传动件及支承的设计计算）；2．减速器装配草图设计（1张A1图纸手绘）；3．减速器装配图设计（1张A1图纸打印）；4．减速器零件图设计（2张A3图纸打印，包括低速级大齿轮和低速轴）；5．减速器三维造型（光盘1个）。
机械系统设计课程设计说明书

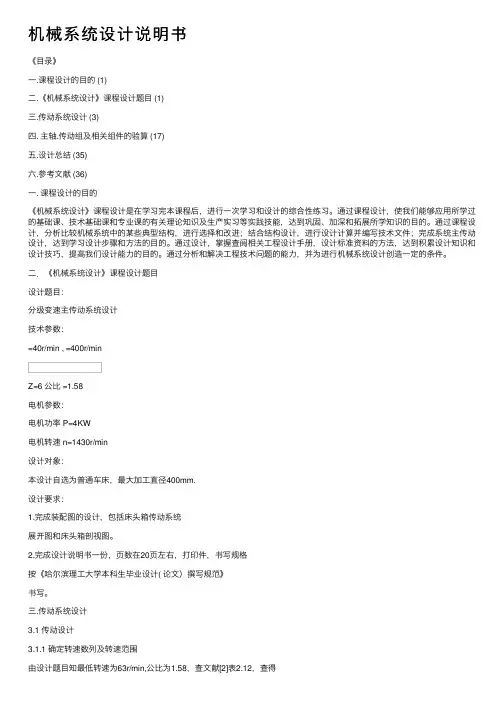

分级变速主传动系统设计摘要本说明书着重研究机床主传动系统的设计步骤和设计方法，根据已确定的运动参数以变速箱展开图的总中心距最小为目标，拟定变速系统的变速方案，以获得最优方案以及较高的设计效率。
