热收缩电缆指套

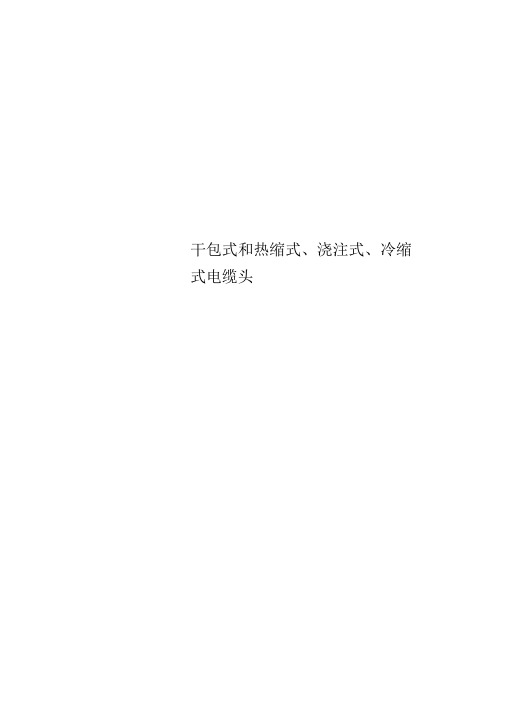

干包式和热缩式、浇注式、冷缩式电缆头干包式和热缩式、浇注式、冷缩式电缆头干包式电力电缆头制作安装•干包式电力电缆头使用塑料带包缠电缆头制作安装不采用填充剂，也不用任何壳体，因而具有体积小、重量轻、成本= 低和施工方便等优点，但只适用于户内低压（ < 1kv）全塑或橡皮绝缘电力电缆热缩式电力电缆头制作安装。

热缩式电力电缆头是由聚烯泾、硅酸胶和多种添加剂共混得到多相聚合物，经过丫射线或电子束等高能射线辐照而成的多相聚合物辐射交联热收缩材料，既电缆头是由辐射交联热收缩电缆附件制成的。

热（收）缩式用高分子材料加工成绝缘管、应力管、伞裙等在现场经装配加热能紧缩在电缆绝缘线芯上的终端。

主要用于35kV及以下塑料绝缘电缆线路户内电缆头有很多种，包括户内干包式、热缩式、纸绝缘浇注式的等等。

但一般的低压配电工程中用到的就是干包式和热缩式的。

干包式：材料只是用高压胶布、相色胶布、塑料带、接线端子等等，用人工直接缠绕，电缆芯线上没有附加的保护。

热缩式终端头：采用塑料手套、塑料热缩管、相色管、接线端子等等，都是用酒精喷灯热缩的，先缩管，再缩手套、相色管、压接线端子。

与干包式不同的是，热缩方式的保护等级比较高，芯线多了一层塑料管保护，相对来说也比较美观，当然价格也高很多，70平方的手套大概就要几十块钱吧。

施工组织设计是进场以后自己编制的，甲方、设计对电缆头有要求的按要求做，没要求的可以自己选择做法。

实际当中就没有预分支电缆头的说法，预分支电缆都是成品，根据层高及分支的长度由厂家加工的，运抵现场直接吊装即可，其电缆头和普通的电缆头做法一样，没什么区别的。

电缆分支处的包头不是现场加工的，现场也无法加工。

二楼说法有误，那样只能用T接端子箱或穿刺线夹分支。

干包式电缆头一般用在低压电缆头、采用绝缘塑料胶带缠绕的为干包电缆头。

浇注式电缆头一般用在高压电缆头、他是用采购成套成品模具、安装就位后灌注绝缘胶形成的浇注式电缆头。

热缩式电缆头一般一般用在高低压电缆头、他是用采购成品热缩管和热缩手套、逐步安装就位一步一步的用喷灯烤热缩管和热缩手套、热缩管和热缩手套见热后会缩紧形成的电缆头。

辐射交联聚乙烯热收缩套
辐射交联聚乙烯热收缩套是一种用于电缆绝缘层或屏蔽层的保护套管。

它通过辐射交联技术将聚乙烯材料进行改性，使其具有更高的热稳定性、耐化学腐蚀性和机械强度。

在使用过程中，辐射交联聚乙烯热收缩套先套在电缆绝缘层或屏蔽层表面，然后通过加热，套管会收缩并紧密贴合在电缆上形成保护层。

这种热收缩的特性能够提供一定的防护，防止电缆受到外界的损害，如机械刮擦、化学腐蚀、湿气渗入等。

辐射交联聚乙烯热收缩套具有以下优点：
1. 耐高温性能：辐射交联处理后的聚乙烯具有更高的耐高温性能，能够承受较高温度应用环境。

2. 优异的电气性能：经过辐射交联处理后，聚乙烯的电气性能得到改善，使其更适合用于电缆的绝缘层或屏蔽层。

3. 良好的化学稳定性：辐射交联聚乙烯具有良好的耐腐蚀性，能够抵御酸碱溶液、油类物质等化学介质的侵蚀。

4. 易于安装：辐射交联聚乙烯热收缩套具有良好的柔韧性，操作简便，能够适应不同形状和尺寸的电缆。

总之，辐射交联聚乙烯热收缩套是一种优质的电缆保护材料，能够提供良好的绝缘和屏蔽性能，保护电缆免受外界环境的损害。

辐射交联聚乙烯热收缩套使用方法
辐射交联聚乙烯（XLPE）热收缩套是一种用于电缆和管道绝
缘保护的材料。

它能够提供耐热、耐磨损、抗化学溶剂和电气绝缘的特性。

以下是辐射交联聚乙烯热收缩套的使用方法：
1. 准备工作：在安装热收缩套之前，确认电缆或管道表面干净、无杂质，没有破损或锈蚀。

确保表面温度低于60°C，并严格
按照生产商的指示准备。

2. 测量尺寸：使用测量工具，测量需要覆盖的电缆或管道的直径和长度。

确保选择与电缆或管道尺寸相匹配的热收缩套。

3. 剥离套管：使用剥线器或刀片将套管的一个端口剥离，将套管推到需要覆盖的电缆或管道上。

4. 加热套管：使用热风枪或其他加热设备，以适当的温度和时间加热套管，使其收缩并紧密地包裹住电缆或管道。

确保热风均匀加热整个套管，并避免过热导致烧焦或损坏。

5. 冷却套管：在套管完全收缩之后，允许其自然冷却。

不要过度拉伸或扭曲套管，以免影响其性能。

6. 检查套管：检查安装后的热收缩套是否均匀、完整，并确保其与电缆或管道紧密贴合。

以上就是辐射交联聚乙烯热收缩套的使用方法。

请谨记在使用之前，务必阅读和遵循生产厂家提供的详细指南和操作说明。

如果有任何疑问或困惑，建议咨询专业人士或制造商的技术支持。

久泰能源内蒙古有限公司年产100万吨甲醇10万吨二甲醚工程10KV交联聚乙烯电缆电缆附件技术规范书2009年2月1 总则1.1本技术条件仅适用于久泰能源内蒙古有限公司年产100万吨甲醇10万吨二甲醚工程选用的额定电压10kV XLPE电力电缆附件的订货。

它提出了对10KV交联聚乙烯电力电缆附件的结构、性能、设计、安装的要求。

1.2卖方在本技术规范中提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。

供方应提供符合本规范书和有关工业标准，并且功能完整、性能优良的优质产品及其相应服务。

同时必须满足国家有关安全、环保等强制性标准和规范的要求。

1.3如果供方没有以书面方式对本技术协议的条文提出异议，那么需方可以认为供方提出的产品完全符合本协议的要求。

1.4在签订合同之后，需方有权提出因规范标准和规程发生变化而产生的一些补充修改要求，具体款项由供、需双方共同商定。

1.5本技术协议所使用的标准，如遇与供方所执行的标准发生矛盾时，按较高的标准执行。

1.6本协议书为订货合同的附件，与合同正文具有同等效力。

1.7供方所供产品及其附属设备，应是已设计、制造和供货的技术先进设备，且在使用条件与本工程相类似或更严格条件下，至少经过三年以上大型工程成功运行实践，证明是成熟可靠并经过国家级鉴定的产品。

1.8各电缆附件均应满足IEC60502及GB11033的技术要求；电缆附件的局部放电试验则应在1.73U。

电压w 10pC;试验时间为4h。

1.9导体连接金具应符合GB14315中的规定。

1.10从国外进口的电力电缆附件应以其产品标准为基础，参照本技术条件执1.11电缆附件应在下列使用条件下正常运行。

1.12环境温度通常不高于+ 60 C,不低于—40 C。

1.13电缆附件长期工作温度、过载温度和短路温度应满足与其配套电缆的要求。

1.14电缆附件安装后应与电缆一起进行竣工试验，其试验要求应与电缆规定一致。

热收缩套使用方法热收缩套是一种常见的电线绝缘材料，它具有良好的耐磨、防水、防腐蚀等特性。

在电力工程中，经常需要使用热收缩套进行绝缘保护。

下面将详细介绍热收缩套的使用方法。

一、准备工作1.选择合适的热收缩套：根据需要选择合适规格和型号的热收缩套。

2.准备工具：剪刀、打火机、剥线钳、扁嘴钳等。

3.清理表面：将需要绝缘的电线表面清理干净，去除油污和灰尘，确保表面光滑无毛刺。

二、操作步骤1.测量长度：根据需要将热收缩套剪成合适长度，并留出一定的余量。

2.套上电线：将热收缩套轻轻地拉到电线上，并确保完全覆盖到需要绝缘的部位。

3.加热处理：使用打火机或其他加热工具对热收缩套进行加热处理，直至其完全收缩并与电线表面紧密贴合。

注意不要过度加热，以免损坏电线。

4.收尾处理：将热收缩套的两端用剪刀修整整齐，并使用扁嘴钳将其压紧，确保完全贴合电线表面。

5.测试绝缘效果：在完成绝缘后，使用万用表等工具对电线进行测试，确保绝缘效果良好。

三、注意事项1.选择合适的热收缩套：根据需要选择合适规格和型号的热收缩套，以确保其能够完全覆盖需要绝缘的部位。

2.避免损坏电线：在加热处理时，注意不要过度加热，以免损坏电线。

3.注意安全：在进行操作时，应注意安全。

使用打火机等加热工具时要小心谨慎，避免发生火灾等意外事件。

4.测试绝缘效果：在完成绝缘后，应使用万用表等工具对电线进行测试，以确保绝缘效果良好。

总之，在使用热收缩套进行电线绝缘时，需要仔细操作，并严格按照操作步骤进行。

只有正确地使用热收缩套才能有效地保护电线，并确保电力工程的安全运行。

热收缩套使用方法热收缩套是一种用于连接和绝缘电缆的装置，通过加热使其缩小，从而固定电缆并提供良好的绝缘保护。

本文将介绍热收缩套的使用方法，以帮助读者正确地使用和安装热收缩套。

一、准备工作1. 确定所需的热收缩套规格和尺寸，根据电缆的直径选择合适的热收缩套。

如果不确定，可以咨询专业人士或参考相关资料。

2. 确保工作区域干净整洁，避免杂物或灰尘进入热收缩套。

二、安装步骤1. 将热收缩套放置在电缆连接处，确保套管的一端覆盖住电缆的绝缘层，另一端延伸出去。

2. 使用热风枪或火焰枪对热收缩套进行加热。

注意不要将热源直接接触热收缩套，以免烧损套管。

建议使用低温加热，避免过热导致热收缩套变形或损坏。

3. 在加热的过程中，可以用手或工具轻轻地将热收缩套上下移动，以确保它均匀地收缩。

同时，可以使用温度计来监测热收缩套的温度，确保在安全范围内。

4. 当热收缩套完全收缩并紧密贴合在电缆上时，停止加热。

等待套管冷却后，检查它是否牢固连接并提供足够的绝缘保护。

5. 如果需要连接多个电缆，可以使用热收缩套连接器。

将每个电缆的热收缩套插入连接器，并按照上述步骤加热和收缩。

三、注意事项1. 在使用热风枪或火焰枪时，要注意安全。

避免热源直接接触热收缩套，以免引起火灾或烫伤。

2. 在加热热收缩套的过程中，要保持适当的距离和加热时间，避免过热导致热收缩套变形或损坏。

3. 在安装热收缩套之前，确保电缆表面干净，无污垢或油脂。

这有助于热收缩套更好地贴合在电缆上。

4. 如果在使用过程中发现热收缩套损坏或松动，应及时更换或修复，以保证电缆连接的安全和可靠性。

总结：热收缩套是一种简单而有效的电缆连接和绝缘装置，正确的使用方法可以确保电缆连接的安全和可靠性。

在安装热收缩套时，要选择合适的规格和尺寸，注意安全使用加热工具，确保套管均匀收缩并紧密贴合在电缆上。

同时，要注意保持工作区域的清洁和维护，及时更换或修复损坏的热收缩套。

通过正确使用热收缩套，可以提高电缆连接的质量和可靠性，延长电缆的使用寿命。

热收缩套操作说明书一、施工工具：火焰喷枪、压辊、钢丝刷、抹布等。

二、安装步骤：1、将热收缩套管连同隔离膜一同套入管道一端，将需连接的管道两端水平对齐，注意让两段管道之间的间隙尽量小，当间隙大于15mm，则应对管道端面进行处理，以尽量减小间隙。

2、清洁接头部位：在接头处画出接头安装部位，清除接头安装部位的水分及泥土等。

3、预热、砂毛：将接头安装部位的管壁预热至70℃左右，并沿圆周方向砂毛。

4、将热收缩套移至接头处居中位置，取出隔离材料。

从中间沿圆周方向均匀加热，使其完全收缩后再分别向两端延伸加热。

加热时热缩套允许受热温度不得超过250℃，注意用火均匀。

待全部收缩完后，再重新加热表面凹凸不平的地方，使其完全平整。

整体加热完毕后，调小火焰再重新加热一遍，以使热熔胶充分溢出。

加热过程中用压辊将接头辗压几遍，重点辗压熔合搭接处，以排除气泡。

三、安装质量判别：1、热收缩套沿圆周方向收缩均匀，表面平整，无皱折、无气泡及空隙、无烧焦及龟裂现象。

2、热收缩套边沿胶层充分熔化，均匀溢出。

四、注意事项：1、本产品适用于水温及环境温度不大于40℃，内部压强不大于0.035MPa，水质符合CJ3082-1999《污水排入城市下水道水质标准》的埋地HDPE塑料排水管道。

2、连接完毕的管道，当需要移动时，应在接头部位冷却至25℃以下后方可移动，并尽可能让接头处受力较小的位置。

3、安装完毕的热缩接头应进行遮盖，避免太阳直晒。

当接头部位温度过高，应对其采取（如洒水等）降温措施。

10kV热缩电缆中间头安装工艺1. 将两端电缆对直，重叠200mm～300mm，确定重叠部分的中心，从中心任取长端910mm和短端470mm，剥除外护套，保留30mm钢铠，绑扎地线，其余剥除。

保留50mm内护层，其余剥除。

从端头量取300mm，剥除铜屏蔽层，断口用PVC带固定保留60mm半导层，其余剥除。

2. 在线芯端头处量取1/2管长加5mm，剥除绝缘，并削成长30mm的“铅笔头”，在其尖端保留5mm内半导电层。

清洁绝缘表面，在内半导电层和绝缘层交接处绕包应力疏散胶，两边各搭接10mm。

套入应力控制管，搭接绝缘层20mm，加热固定。

两端分别套入外护套管、内护套管，在各相线芯上套入铜屏蔽网1个。

（注意长的内护套管要套入电缆的短端）3. 依次将两端的各相线芯插入连接管两端，每端连接管各压三次。

用锉刀及砂布打表面压痕。

用清洁纸擦净连接管表面及绝缘层表面。

在连接管表面搭半绕包半导带至“铅笔头”内半导层上，其余凹陷部分，用一般填充胶填平。

在绝缘层表面薄薄涂抹一层硅脂膏。

将绝缘管拉至连接管中部，居中放置，从中间向两侧加热固定，使其两端覆盖半导屏蔽层10mm，将外绝缘管拉至中部加热固定。

（注意：绝缘管经加热后要防止人员烫伤）4. 在内外绝缘管两端绕包填充胶，使端口平滑。

将半导电管拉出，一端搭接电缆半导屏蔽层10mm，从此端向中间加热固定。

另一端也同此固定（注意两根半导必须搭接20mm）。

将红色密封胶绕包在电缆屏蔽与收缩好的半导电管末端，并填平此间隙。

拉开铜屏蔽网，将其两端绑扎并焊接在电缆两端的铜屏蔽上。

用PVC带或绝缘带扎紧三相线芯。

5. 将两个内护套管分别搭在两端电缆内护层上，从端部向中间加热固定，使他们在中部搭接。

两端钢铠用25mm2铜软接地线连接并焊牢（也可以用卡子固定）。

将两根外护套管拉出，两端搭接在电缆的外护套上150mm，从端部向中间加热固定。

另一根也同此固定（注意两根管必须搭接200mm）。

中间头安装完毕。

6芯电缆热缩套管规格型号表摘要：1.电缆热缩套管的概念和作用2.6 芯电缆热缩套管的规格和型号3.6 芯电缆热缩套管的应用领域4.选购6 芯电缆热缩套管的注意事项正文：一、电缆热缩套管的概念和作用电缆热缩套管是一种用于保护电缆的热收缩套管，具有优良的绝缘、防蚀、耐磨等特点。

在电力电缆、通信电缆等领域中，电缆热缩套管被广泛应用于电缆的中间接续和端头封堵，以确保电缆在各种环境条件下稳定运行。

二、6 芯电缆热缩套管的规格和型号6 芯电缆热缩套管是指适用于6 芯电缆的热缩套管。

根据电压等级、接线位置、电缆芯数和电缆特点等因素，6 芯电缆热缩套管有多种规格和型号。

以下是一些常见的6 芯电缆热缩套管规格型号：1.电压等级：1kV、10kV、35kV2.接线位置：中间接头、终端头3.电缆芯数：单芯、两芯、三芯、四芯、五芯4.电缆特点：带铠装、不带铠装PVC、XLPE 电缆用、油浸电缆用三、6 芯电缆热缩套管的应用领域6 芯电缆热缩套管广泛应用于各种电力电缆、通信电缆、控制电缆等场合。

例如，在电力系统中，6 芯电缆热缩套管可用于电缆的接头保护、终端保护等；在通信系统中，6 芯电缆热缩套管可用于光纤电缆的金属保护、接续等。

四、选购6 芯电缆热缩套管的注意事项在选择6 芯电缆热缩套管时，应考虑以下因素：1.确定电缆的电压等级、接线位置、电缆芯数等参数，选择适合的规格和型号。

2.考虑使用环境，选择具有相应防护性能的热缩套管。

3.注意热缩套管的质量，选择正规厂家生产的产品，以确保其性能可靠。

总之，6 芯电缆热缩套管作为一种重要的电缆保护产品，在电力、通信等领域中具有广泛的应用。

热收缩套热收缩套和热收缩带是目前应用比较广泛应用于3PE管道阴极保护防腐补口的一种管道防腐材料。

热收缩套、热收缩带是由基材和胶组成，再配合特制无溶环氧底漆，施工完毕后，即形成3PE防腐层。

目前国内有针对该防腐技术的行业技术标准和国家标准，其中对热收缩套、热收缩带厚度和防腐层级别，钢管口径之间的关系作了明确说明，也就是说我们在购买热收缩套、热收缩带时，首先应该参照这些标准进行选择，在满足标准要求前提下，再根据工程设计要求等作合理调整。

那现将标准罗列如下，并附上相关章节对防腐层级别和厚度说明。

我们经常会遇到采用3PE加强级防腐时，热收缩套、热收缩带厚度改怎么选择这个问题标准文件对整体防腐加强级作了明确规定，但是补口却没有对加强级热收缩套、热收缩带厚度作出规定，那我们只能按照工程经验，在标准要求之上，结合工程和热收缩套、热收缩带生产情况，进一步适当提高防腐层厚度即可，比如406钢管采用2.7mm厚热收缩套、热收缩带等。

同时，要指出，当热收缩套、热收缩带用于管道钻穿工程补口项目时，厚度要比常规的要求要厚一些，一半厚0.2mm以上即可，另外管道穿越的牺牲套(牺牲带)由两个套子组成，一个是主套，一个是牺牲套，牺牲套厚度还需要加厚，一半2.8mm以上才行。

如热收缩套、热收缩带用于热煨弯管防腐，采用虾米搭接形式时候，对厚度选择，并不同于热缩缠绕带，因为热缩缠绕带是半搭接，所以并不能以补口厚度来做参考，应该采用加强级厚度，一则整体防腐层厚度一般比补口厚，若直接用整体防腐层厚度作要求，可能厚度会过大，给聚乙烯热缩套生产和现场安装造成麻烦，二则弯管是应力集中地方，腐蚀更容易发生，所以应该采用更需要防腐。

当然热收缩套、热收缩带也可以适用于2PE防腐结构，我们叫2PE热收缩套或2PE热收缩带，采用不同配方的胶粘剂，那这是并没有相关标准，那通常就照3PE标准文件作选择厚度参考，再结合实际工程需要来定。

最后要说明一点是，厚度并不代表质量就好，还要看聚乙烯阴极保护热缩套整体性能，在这里也希望广大客户工程技术人员，采购人员多支持吴江双飞热缩材料有限公司。
