2014年6月广东省普通高中学业水平考试物理试卷(含答案和详细解析)

广东省2014年中考物理试题（word解析版）6．（3分）（2014•广东）图中“+”、“﹣”分别表示电表的正负接线柱，可以测量R消耗的电功率的7．（3分）（2014•广东）一杯酒精用掉一半，剩下一半的酒精的质量、密度、比热容和热值的情况是二、填空题（共7小题，每空1分，满分21分）8．（3分）（2014•广东）原子是由原子核和核外组成，原子核是由带正电的和不带电的组成．9．（3分）（2014•广东）如下图，双手轻轻捏住一张薄纸，将它放在下嘴唇底下，然后沿着纸片的表面用力吹气，纸片被“吹”了起来，这是因为纸片上表面的气体的流速比下面的要，纸片上表面气体压强比下表面的要（前两空选填“大”或“小”）．纸片所受向上的压力（选填“大于”、“小于”或“等于”）向下的压力．10．（3分）（2014•广东）在水平公路上做匀速直线运动的汽车，此时汽车的牵引力（选填“大于”、“小于”或“等于”）汽车所受的阻力；行李架上的物体以为参照物，它是静止的，以为参照物，它是运动的．11．（3分）（2014•广东）晶体在熔化的过程中需要不断从外界，温度；钨的熔点是3410℃，它的凝固点是℃．12．（3分）（2014•广东）如下图，闭合开关，当导体ab向右运动时，电流表指针向左偏转，那么当ab向左运动时，电流表指针向偏转，如果将磁体两极的位置对调，ab向右运动时，电流表指针向偏转，此过程转换为电能．13．（3分）（2014•广东）如图是测量酱油密度的过程，从图1可读出烧杯的质量，图2可读出烧杯和酱油的总质量，图3可读出烧杯中全部酱油的体积．那么，酱油的质量m=g，酱油的体积V=cm3，酱油的密度ρ=kg/m3．14．（3分）（2014•广东）如下图，电源电压为12V，灯泡上标有“12V 12W”．ae和bf是同种型号的电阻丝，每1m的电阻丝均为0.5Ω，其它导线电阻不计．c，d两点始终保持与电阻丝良好接触，设ac 与bd长度均为3m，那么，小灯泡两端电压为V．两电阻丝在100s内产生的热为J，当c，d两点向右移动时，灯泡的亮度将．（设灯泡电阻丝不随温度而变化）考点：欧姆定律的应用；电功率的计算；焦耳定律．专题：应用题；电路和欧姆定律；电能和电功率．分析：（1）知道灯泡的额定电压和额定功率，根据P=求出灯泡的电阻；由题意可知，灯泡的电阻与ac、bd段电阻串联，根据题意求出两段电阻的阻值，根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出灯泡两端的电压，根据Q=I2Rt求出两电阻丝在100s内产生的热；（2）根据c，d两点的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小判断其亮暗．解答：解：（1）由P=可得，灯泡的电阻：R L===12Ω，由题意可知，灯泡的电阻与ac、bd段电阻串联，因每1m的电阻丝均为0.5Ω，所以，R ac=R bd=3m×0.5Ω/m=1.5Ω，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I===0.8A，灯泡两端的电压：U L′=IR L=0.8A×12Ω=9.6V，两电阻丝在100s内产生的热：三、作图题（共4小题，满分7分）15．（1分）（2014•广东）如图是静止在水平桌面上的篮球，请作出这个篮球受力的示意图．16．（2分）（2014•广东）请在图中作出光线从空气中进入水中的大致光线．17．（2分）（2014•广东）请在图中标出通电螺线管磁感线方向，在括号中标出电源的正负极．可知通电螺线管的右端是N极，左端是S极．根据安培定则，伸出右手握住螺线管使大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电源的右端为正极，左端是负极．如下图：在磁体的外部，磁感线都是从磁体的N极出来回到S极，所以磁感线方向都向左．点评：安培定则涉与三个方向：电流方向；磁场方向；线圈绕向，告诉其中的两个可以确定第三个．其中的电流方向经常与电源的正负极联系在一起，磁场方向经常与磁感线方向、周围小磁针的NS 极联系在一起．18．（2分）（2014•广东）请用笔画线代替导线在图中连接家庭电路．要求开关控制螺口灯泡，三孔插座直接接入电路．考点：家庭电路的连接．专题：图像综合题．分析：（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．解答：解：（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．（2）安装安全用电原则，上孔接地线；左孔接零线；右孔接火线．如以下图所示：点评：掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．四、实验题（共3小题，满分20分）19．（7分）（2014•广东）（1）如下图，两种不同规格的刻度尺测量同一只铅笔的长度，图1中铅笔的长度是 4.7 cm，图2中铅笔的长度是 4.70 cm．（2）图3中体温计的测量范围是35～42 ℃，体温计的示数是37.6 ℃；图4中机械秒表的示数是32s ．（3）小林家5月底电能表示数如图5所示，6月底电能表示数为100.0kW•h，那么6月份他家消耗了68.0 的电能，在某段时间内，转盘转过了400转，表示此段时间内他家用了0.16 度电．考点：长度的测量；体温计的使用与其读数；时间的测量；电能表参数的理解与电能的求法．专题：基本仪器的使用专题．分析：（1）①测量能够达到的准确程度决定于测量工具的分度值．②使用刻度尺时要明确其分度值，起始端从0开始，读出末端刻度值，就是物体的长度；起始端没有从0刻度线开始的，要以某一刻度线为起点，读出末端刻度值，减去起始端所对刻度即为物体长度，注意刻度尺要估读到分度值的下一位．（2）①使用体温计测量人体温度时，首先要明确体温计的量程和分度值，读数时视线与液柱最末端所对刻线相垂直．②（2）秒表的中间的表盘代表分钟，周围的大表盘代表秒，秒表读数是两个表盘的示数之和．（3）电能表的读数方法：月末的减去月初的示数；最后一位是小数；单位kW•h；2500r/kW•h 表示的是电路中每消耗1kW•h的电能，电能表的转盘转2500r，或者表示电能表每转1r，电路中消耗kW•h的电能，求出转盘转400转电路中消耗的电能．解答：解：（1）由图知：①图1刻度尺上1cm之间有1个小格，所以一个小格代表的长度是1cm，即此刻度尺的分度值为1cm；物体左侧与2.0cm对齐，右侧在6cm和7cm之间，估读为6.7cm，所以物体的长度为L=6.7cm﹣2.0cm=4.7cm．②图2刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm，即此刻度尺的分度值为0.1cm=1mm；物体左侧与2.00刻度线对齐，右侧在6.70cm处，所以物体的长度为L=6.70cm ﹣2.00cm=4.70cm．（2）由图知：①在体温计上，最小示数是35℃，最大示数是42℃，所以其测量范围为35℃～42℃；在1℃之间有10个小格，一个小格代表0.1℃，即此体温计的分度值为0.1℃；此时的示数为37.6℃．②在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“5”上，所以分针指示的时间为0.5min=30s；在秒表的大表盘上，1s之间有10个小格，所以一个小格代表0.1s，指针在2s处，所以秒针指示的时间为2s，即秒表的读数为30s+2s=32s．（3）5月底电能表读数32.0kW•h，则6月份小林家消耗电能W=W1﹣W2=100.0kW•h﹣32.0kW•h=68.0．2500r/kW•h表示电能表每转1r，电路中消耗kW•h的电能，电能表转动400r，电路消耗的电能为：W=400×kW•h=0.16kW•h．故答案为：（1）4.7；4.70；（2）35～42；37.6；32s；（3）68.0；0.16．点评：物理测量中有很多的测量工具，刻度尺、秒表、电流表、电压表、天平、量筒、弹簧测力计、温度计等，任何一种工具，一定要注意每一个大格和每一个小格各代表多少．刻度尺需要估读，其他的测量工具不需要估读，读出最接近的数值．20．（7分）（2014•广东）在“探究凸透镜成像规律”的实验中．（1）如下图，让平行光正对着凸透镜照射，左右移动光屏，直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距f= 15 cm．（2）如图2所示，保持蜡烛和凸透镜的位置不变，左右移动光屏，在光屏上能否得到清晰的蜡烛像？为什么？答：不能，因为当u＜f时，成正立放大的虚像，不能用光屏接收．（3）如图3所示，蜡烛能在光屏上形成清晰的像，此像是倒立、放大的实像．如果此时撤去光屏，人眼在如下图的位置能（选填“能”或“不能”）直接看到蜡烛的实像．（4）在图3中，保持凸透镜的位置不变，如图蜡烛向左移动5cm，为了在光屏上得到一个清晰的像，光屏应该向左（选填“左”或“右”）移动．考点：凸透镜成像规律与其探究实验．专题：探究型实验综合题．分析：（1）根据焦距的概念，计算出焦距的大小．从焦点到凸透镜的距离；（2）当u＜f时，成正立放大的虚像，不能用光屏接收；（3）当2f＞u＞f时，成倒立放大实像；（4）物远像近像变小．解答：解：（1）由图中，平行光线经凸透镜后会聚到一点，说明凸透镜对光线具有会聚作用；光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为f=35cm﹣20cm=15cm．（2）由图可知此时的物距为u=20cm﹣10cm=10cm＜15cm，成正立放大的虚像，不能用光屏接收；（3）由图可知此时物距为u=30cm﹣10cm=20cm，这时，2f＞u＞f，成倒立放大实像，当撤去光屏，人眼睛在光屏的位置能看到物体的实像；（4）当凸透镜位置不变，将蜡烛向左移动5cm，此时物距减小，要想在光屏上再一次成清晰的像，需要将像距减小，即将光屏向左移动．故答案为：（1）15；（2）不能，因为当u＜f时，成正立放大的虚像，不能用光屏接收；（3）倒立，放大；能；（4）左．点评：此题考查学生对于凸透镜成像实验的理解和掌握．21．（6分）（2014•广东）如下图，利用铁架台、带有刻度的杠杆，细线、数量足够的钩码等试验器材探究杠杆的平衡条件．（1）实验前杠杆如下图，为使杠杆处在水平位置平衡状态，应将杠杆右端的平衡螺母B向右（选填“左”或“右”）调．（2）记录试验数据的表格如下表，请将表头栏目，试验所记录的数据补充完整．五、计算题（共2小题，满分13分）22．（7分）（2014•广东）如图是某种升降电梯工作原理图，它由轿厢、配重、缆绳、滑轮和电动机等部件组成，连接轿厢的两根缆绳非常靠近，轿厢空载时的重量是3100N，配重的重量是3000N，某次电梯载货量的重量是1000N，当电梯匀速上升15m，所用的时间为10s，不计缆绳重力和一切摩擦阻力，在此运动过程中，求：（1）轿厢的速度大小．（2）配重重力对配重做的功．（3）电动机的功率至少多大？23．（6分）（2014•广东）如图是家用电热壶与铭牌，假设电热壶电阻丝电阻不变，水的比热容c水=4.2×103J/（kg•℃），水的密度ρ水=1.0×103kg/m3．求：（1）电热壶电阻丝的电阻．（2）不考虑热损失，电热壶正常工作时，把1L水从20℃加热到100℃所需要的时间．（3）当电压为198V时，电热壶的实际功率．六、综合能力题（共3小题，满分18分）24．（6分）（2014•广东）某同学利用图1所示的电路来测量一未知电阻R x．（1）请用笔画线代替导线，将图1中实物图连接完整．（2）闭合开关后，当滑动电阻器的滑片向左移动到某一位置时，电压表的示数为1.2V，电流表的示数如图2所示，则I= 0.3 A，R x= 4 Ω．（3）该同学又设计了如图3所示的测量电路，同样可以测量未知电阻R x，其中R0是定值电阻．请在空格内把实验步骤补充完整．①闭合开关S、S1，用电压表测出电源的电压U；②闭合开关S、断开S1，用电压表测出待测电阻R1两端的电压为U1；③请用测量值U和U1，已知量R0来表达R x=．考点：伏安法测电阻的探究实验．专题：实验题；测量型实验综合题．分析：（1）滑动变阻器按一上一下的原则串联在电路中，要注意开关闭合前滑动变阻器处于最大阻值处；（2）根据电流表的量程和分度值读出示数，根据欧姆定律求出R x的阻值；（3）由电路图可知，当开关S、S1均闭合时电路为R x的简单电路，电压表测电源的电压；当开关S闭合、S1断开时，R0、R x串联，电压表测R x两端的电压；根据串联电路的分压特点和定值电阻的阻值求出R x的阻值，据此设计实验步骤得出结果．解答：解：（1）滑动变阻器的下方接线柱与开关的右方接线柱相连即可，如以下图所示：（2）由图2可知，电流表的量程为0～0.6A，分度值为0.02A，则I=0.3A，由I=可得，R x===4Ω；（3）实验步骤：①闭合开关S、S1，用电压表测出电源的电压U；②闭合开关S、断开S1，用电压表测出待测电阻R x两端的电压为U1；③因串联电路中总电压等于各分电压之和，所以，R0两端的电压：U0=U﹣U x=U﹣U1，因串联电路中各处的电流相等，所以，I==，即=，解得：R x=．故答案为：（1）如上图所示；（2）0.3；4；（3）①闭合开关S、S1；②闭合开关S、断开S1；③．25．（6分）（2014•广东）阅读下面的短文，回答以下问题半导体制冷半导体材料有P型半导体和N型半导体两种，除了可以用于各种电子元器件外，还可以用作制冷材料．如图是一个半导体制冷单元的原理图，P型半导体和N型半导体的上端和铜片A连接，下端分别与铜片B 连接后接到直流电源的两端，此时电路的电路流方向是从N型半导体铜片A流向P型半导体，铜片A 会从空气吸收热量，铜片B会向空气放出热量；反之，改变直流电源的正负极方向，使电流方向从P 型半导体铜片A流向N型半导体，这时铜片A会向空气释放热量，铜片B会从空气吸收热量．由于半个制冷单元制冷量小，为了满足实际需要，需要多个制冷单元同时工作．请回答以下问题（1）如图，若要使一个电冰箱箱内的温度下降，铜片A置于电冰箱的箱内，铜片B置于电冰箱箱外（前两空选填“箱内”、“箱外”），这就是半导体冰箱的工作原理，若将图中的电源换成交流电源，此时电冰箱能否正常制冷？答：不能．（2）若将图中P型半导体与N型半导体位置互换，其它条件不变，则铜片A上表面空气的温度将上升，若将图中电源正负极互换，其他条件不变，则铜片B表面空气的温度将下降．26．（6分）（2014•广东）建设中的港珠澳大桥由桥梁和海底隧道组成，隧道由一节一节用钢筋混凝土做成的空心沉管连接而成，如下图，建造隧道时，现将沉管两端密封，如同一个巨大的长方体空心箱子，然后让其漂浮在海面上，向其内部灌水使之沉入海底．设某一节密封的长方体沉管的长、宽、高分别是180m，35m，10m，总质量为6×107kg．（海水的密度取1.0×103kg/m3，g取10N/kg）（1）漂浮在海面上的密封沉管，在灌水前受到的浮力F浮= 6×108N．（2）在对密封沉管灌水使其下沉过程中，其下表面受到海水的压强大小将变大，当密封沉管上表面刚好水平浸没在海水中时，注入的海水至少为3×106kg，此时其下表面受到海水的压力等于6.3×108N．（3）当密封沉管灌水下沉到海底后，将其下半部分埋入海底的泥沙中，再将灌入其中的海水全部抽出，此时空心密封沉管不会再上浮，请应浮力的知识来解释其原因．答：下表面不受海水的压力，根据浮力的产生原因，沉管不再受海水的浮力．考点：阿基米德原理；液体压强计算公式的应用．专题：压强和浮力．分析：（1）密封沉管灌水前漂浮，根据漂浮条件F=G计算出浮力；浮（2）根据P=ρgh，液体内部的压强随深度的增大而增大；沉管上表面刚好水平浸没在海水中，处于悬浮，根据F浮=G总，计算海水的重力和质量；根据浮力产生的原因，下表面受海水的压力即浮力；（3）根据浮力的产生原因解答．解答：解：（1）沉管灌水前漂浮，F=G=mg=6×107kg×10N/kg=6×108N；浮（2）①根据P=ρgh，液体内部的压强随深度的增大而增大，密封沉管灌水使其下沉过程中，其下表面受到海水的压强将变大；②沉管浸没水中，受到的浮力为：F=ρgV=1.0×103kg/m3×10N/kg×（180m×35m×10m）=6.3×108N，体积不变，浮力大小不变，处于悬浮状态，F浮=G总=G管+G水，G水=F浮﹣G管=6.3×108N×6×108N=3×107N，m===3×106kg；③浸没在水中的物体受到的浮力等于上下表面的压力差，沉管下表面受到海水的压力F下=6.3×108N；（3）沉管下半部分埋入海底的泥沙中，下表面不受海水的压力，根据浮力的产生原因，沉管不再受海水的浮力，此时空心密封沉管不会再上浮．故答案为：（1）6×108；（2）变大；3×106；6.3×108；（3）下表面不受海水的压力，根据浮力的产生原因，沉管不再受海水的浮力．。

绝密★启用前试卷类型：A 2014年普通高等学校招生全国统一考试（广东卷）理科综合（物理部分）一、单项选择题13.图6是物体做直线运动的v-t图象，由图可知，该物体（）A．第1 s内和第3 s内的运动方向相反B．第3 s内和第4 s内的加速度相同C．第1 s内和第4s内的位移大小不等D．0~2s内和0~4s内的平均速度大小相等14．如图7所示，水平地面上堆放着原木，关于原木P在支撑点M、N处受力的方向，下列说法正确的是（）A．M处受到的支持力竖直向上B．N处受到的支持力竖直向上C．M处受到的摩擦力沿MN方向D．N处受到的摩擦力沿水平方向15．如图8所示，上下开口、内壁光滑的铜管P和塑料管Q竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块（）A．在P和Q中都做自由落体运动B．在两个下落过程中的机械能都守恒C．在P中的下落时间比在Q中的长D．落至底部时在P中的速度比在Q中的长16．图9是安装在列车车厢之间的摩擦缓冲器结构图，图中①和②为楔块，③和④为垫块，楔块与弹簧盒、垫块间均有摩擦，在车厢相互撞击时弹簧压缩过程中（）A．缓冲器的机械能守恒B．摩擦力做功消耗机械能C．垫块的动能全部转化成内能D．弹簧的弹性势能全部转化为动能二、双项选择题17．用密封性好、充满气体的塑料袋包裹易碎品，如图10所示，充气袋四周被挤压时，假设袋内气体与外界无热交换，则袋内气体（）A．体积减小，内能增大B．体积减小，压强减小C．对外界做负功，内能增大D．对外界做正功，压强减小18．在光电效应实验中，用频率为ν的光照射光电管阴极，发生了光电效应，下列说法正确的是（）A．增大入射光的强度，光电流增大B．减小入射光的强度，光电效应现象消失C．改变频率小于ν的光照射，一定不发生光电效应D．改变频率大于ν的光照射，光电子的最大初动能变大19．如图11所示的电路中，P为滑动变阻器的滑片，保持理想变压器的输入电压U1不变，闭合电键S，下列说法正确的是（）A．P向下滑动时，灯L变亮B．P向下滑动时，变压器的输出电压不变C．P向上滑动时，变压器的输入电流变小D．P向上滑动时，变压器的输出功率变大20．如图12所示，光滑绝缘的水平桌面上，固定着一个带电量为+Q的小球P，带电量分别为-q和+2q的小球M和N，由绝缘细杆相连，静止在桌面上，P与M相距L，P、M和N视为点电荷，下列说法正确的是（）A．M与N的距离大于LB．P、M和N在同一直线上C．在P产生的电场中，M、N处的电势相同D．M、N及细杆组成的系统所受合外力为零21．如图13所示，飞行器P绕某星球做匀速圆周运动，星球相对飞行器的张角为θ。

绝密★启用前 试卷类型：A (物理试题试卷类型B 与A 题目及顺序完全相同）2014年普通高等学校招生全国统一考试（广东卷）理科综合（物理部分）一、单项选择题：本大题共4小题，每小题4分，共16分。

在每小题给出的四个选项中，只有一个选项最符合题目要求。

选对的得4分，错选或不答的得0分。

13.图6是物体做直线运动的v-t 图象，由图可知，该物体 A ．第1 s 内和第3 s 内的运动方向相反 B. 第3 s 内和第4 s 内的加速度相同 C. 第1 s 内和第4s 内的位移大小不等D ．0~2s 内和0~4s 内的平均速度大小相等14．如图7所示，水平地面上堆放着原木，关于原木P 在支撑点M 、N 处受力的方向，下列说法正确的是 A ．M 处受到的支持力竖直向上 B. N 处受到的支持力竖直向上 C. M 处受到的摩擦力沿MN 方向D ．N 处受到的摩擦力沿水平方向15．如图8所示，上下开口、内壁光滑的铜管P 和塑料管Q 竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块 A ．在P 和Q 中都做自由落体运动 B. 在两个下落过程中的机械能都守恒 C. 在P 中的下落时间比在Q 中的长 D ．落至底部时在P 中的速度比在Q 中的长16．图9是安装在列车车厢之间的摩擦缓冲器结构图，图中①和②为楔块，③和④为垫块，楔块与弹簧盒、垫块间均有摩擦，在车厢相互撞击时弹簧压缩过程中A ．缓冲器的机械能守恒 B. 摩擦力做功消耗机械能 C. 垫块的动能全部转化成内能 D ．弹簧的弹性势能全部转化为动能二、双项选择题：本大题共9个小题，每小题6分，共54分。

每小题给出的四个选项中，有两个选项符合题目要求，全部选对者的得6分，只选1个且正确的得3分；有错选或不答的得0分。

17．用密封性好、充满气体的塑料袋包裹易碎品，如图10外界无热交换，则袋内气体A ．体积减小，内能增大 B. 体积减小，压强减小 C. 对外界做负功，内能增大 D ．对外界做正功，压强减小18. 在光电效应实验中，用频率为ν的光照射光电管阴极，发生了光电效应，下列说法正确的是 A ．增大入射光的强度，光电流增大图9B. 减小入射光的强度，光电效应现象消失C. 改变频率小于ν的光照射，一定不发生光电效应 D ．改变频率大于ν的光照射，光电子的最大初动能变大19. 如图11所示的电路中，P 为滑动变阻器的滑片，保持理想变压器的输入电压U 1不变，闭合电键S ，下列说法正确的是A ．P 向下滑动时，灯L 变亮B. P 向下滑动时，变压器的输出电压不变C. P 向上滑动时，变压器的输入电流变小D ．P 向上滑动时，变压器的输出功率变大20．如图12所示，光滑绝缘的水平桌面上，固定着一个带电量为+Q 的小球P ，带电量分别为-q 和+2q 的小球M 和N ，由绝缘细杆相连，静止在桌面上，P 与M 相距L ，P 、M 和N 视为点电荷，下列说法正确的是 A ．M 与N 的距离大于L B. P 、M 和N 在同一直线上 C. 在P 产生的电场中，M 、N 处的电势相同 D ．M 、N 及细杆组成的系统所受合外力为零21．如图13所示，飞行器P 绕某星球做匀速圆周运动，星球相对飞 行器的角度为θ，下列说法正确的是 A ．轨道半径越大，周期越长 B. 轨道半径越大，速度越长C. 若测得周期和张角，可得到星球的平均密度 D ．若测得周期和轨道半径，可得到星球的平均密度 34.(1)(8分)某同学设计的可调电源电路如图22(a)所示，R 0为保护电阻，P 为滑动变阻器的滑片，闭合电键S .①用电压表测量A 、B 两端的电压；将电压表调零，选择0-3V 档，示数如图22(b)，电压值为 V . ②在接通外电路之前，为了保证外电路的安全，滑片P 应先置于 端.③要使输出电压U 变大，滑片P 应向 端（滑动，高考题漏了2个字）.④若电源电路中不接入R 0，则在使用过程中，存在 的风险(填“断路”或“短路”).(2)(10分)某同学根据机械能守恒定律，设计实验探究弹簧的弹性势能与压缩量的关系.①如图23(a)，将轻质弹簧下端固定于铁架台，在上端的托盘中依次增加砝码，测得相应的弹簧长度，部分数据如下表，有数据算得劲度系数k = N/m ，（g 取9.8m/s 2）②取下弹簧，将其一端固定于气垫导轨左侧，如图23(b)所示；调整导轨，是滑块自由滑动时，通过两图12图130 1 2 3 V 0 5 10 15 (b)图22 图11个光电门的速度大小 .③用滑块压缩弹簧，记录弹簧的压缩量x ；释放滑块，记录滑块脱离弹簧后的速度v ，释放滑块过程中，弹簧的弹性势能转化为 .④重复③中的操作，得到v 与x 的关系如图23（c ）。

只有一个选项符合题目要求，选对的得4分，选错或不答的得0分。

13、图是物体做直线运动的v-t 图象，由图可知，该物体A 、第1 s 内和第3 s 内的运动方向相反B 、第3 s 内和第4 s 内的加速度相同C 、第1 s 内和第4s 内的位移大小不等D 、0~2 s 内和0~4 s 内的平均速度大小相等 答案：B14、如图所示，水平地面上堆放着原木，关于原木P 在支撑点M 、N 说法正确的是A 、M 处受到的支持力竖直向上B 、N 处受到的支持力竖直向上C 、M 处受到的静摩擦力沿MN 方向D 、N 处受到的静摩擦力沿水平方向 答案：A15、如图所示，上下开口、内壁光滑的铜管P 和塑料管Q 从相同高度处由静止释放，并落至底部，则小磁块 A 、在P 和Q 中都做自由落体运动B 、在两个下落过程中的机械能都守恒C 、在P 中的下落时间比在Q 中的长D 、落至底部时在P 中的速度比在Q 中的大 答案：C16、图是安装在列车车厢之间的摩擦缓冲器结构图，图中①和②为楔块，③和④为垫板，楔块与弹簧盒、垫板间均有摩擦，在车厢相互撞击使弹簧压缩的过程中A 、缓冲器的机械能守恒B 、摩擦力做功消耗机械能C 、垫板的动能全部转化成内能D 、弹簧的弹性势能全部转化为动能 答案：B二、双项选择题：本大题共5小题，每小题6分，共30分。

在每小题给出四个选项中，有两个选项符合题目要求，全部选对的得6分，只选1个且正确的得3分，有选错或不答的得0分。

17、用密封性好、充满气体的塑料袋包裹易碎品，如图所示，充气袋四周被挤压时，假设袋内气体与外界无热交换，则袋内气体（ ） A 、体积减小，内能增大B 、体积减小，压强减小C 、对外界做负功，内能增大D 、对外界做正功，压强减小 答案：AC18、在光电效应实验中，用频率为ν的光照射光电管阴极，发生了光电效应，下列说法正确的是A 、增大入射光的强度，光电流增大B 、减小入射光的强度，光电效应现象消失C 、改变频率小于ν的光照射，一定不发生光电效应D 、改变频率大于ν的光照射，光电子的最大初动能变大 答案：AD19、如图所示的电路中，P 为滑动变阻器的滑片，保持理想变压器的输入电压U 1不变，闭合电键S ，下列说法正确的是 A 、P 向下滑动时，灯L 变亮B 、P 向下滑动时，变压器的输出电压不变C 、P 向上滑动时，变压器的输入电流变小D 、P 向上滑动时，变压器的输出功率变大 答案：BD20、如图所示，光滑绝缘的水平桌面上，固定着一个带电量为+Q 的小球P ，带电量分别为-q 和+2q 的小球M 和N ，由绝缘细杆相连，静止在桌面上，P 与M 相距L ，P 、M 和N 视为点电荷，下列说法正确的是A 、M 与N 的距离大于LB 、P 、M 和N 在同一直线上C 、在P 产生的电场中，M 、N 处的电势相同D 、M 、N 及细杆组成的系统所受合外力为零 答案：BD21、如图所示，飞行器P 绕某星球做匀速圆周运动，星球相对飞行器的张角为θ，下列说法正确的是A 、轨道半径越大，周期越长B 、轨道半径越大，速度越大C 、若测得周期和张角，可得到星球的平均密度D 、若测得周期和轨道半径，可得到星球的平均密度 答案：AC三、非选择题:本大题共3小题，共54分。

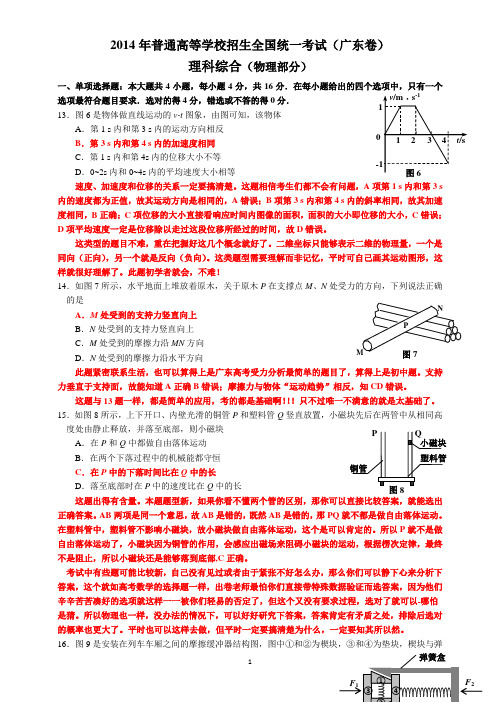

2014年普通高等学校招生全国统一考试（广东卷）理科综合（物理部分）一、单项选择题：本大题共4小题，每小题4分，共16分．在每小题给出的四个选项中，只有一个选项最符合题目要求．选对的得4分，错选或不答的得0分．13．图6是物体做直线运动的v-t 图象，由图可知，该物体 A ．第1 s 内和第3 s 内的运动方向相反 B ．第3 s 内和第4 s 内的加速度相同 C ．第1 s 内和第4s 内的位移大小不等 D ．0~2s 内和0~4s 内的平均速度大小相等速度、加速度和位移的关系一定要搞清楚。

这题相信考生们都不会有问题，A 项第1 s 内和第3 s 内的速度都为正值，故其运动方向是相同的，A 错误；B 项第3 s 内和第4 s 内的斜率相同，故其加速度相同，B 正确；C 项位移的大小直接看响应时间内图像的面积，面积的大小即位移的大小，C 错误；D 项平均速度一定是位移除以走过这段位移所经过的时间，故D 错误。

这类型的题目不难，重在把握好这几个概念就好了。

二维坐标只能够表示二维的物理量，一个是同向（正向），另一个就是反向（负向）。

这类题型需要理解而非记忆，平时可自己画其运动图形，这样就很好理解了。

此题初学者就会，不难！14．如图7所示，水平地面上堆放着原木，关于原木P 在支撑点M 、N 处受力的方向，下列说法正确的是A ．M 处受到的支持力竖直向上B ．N 处受到的支持力竖直向上C ．M 处受到的摩擦力沿MN 方向D ．N 处受到的摩擦力沿水平方向此题紧密联系生活，也可以算得上是广东高考受力分析最简单的题目了，算得上是初中题。

支持力垂直于支持面，故能知道A 正确B 错误；摩擦力与物体“运动趋势”相反，知CD 错误。

这题与13题一样，都是简单的应用，考的都是基础啊！！！只不过唯一不满意的就是太基础了。

15．如图8所示，上下开口、内壁光滑的铜管P 和塑料管Q 竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块 A ．在P 和Q 中都做自由落体运动 B ．在两个下落过程中的机械能都守恒 C ．在P 中的下落时间比在Q 中的长 D ．落至底部时在P 中的速度比在Q 中的长这题出得有含量。

2014年6月广东省普通高中学业水平考试物理本单项选择题Ⅰ：本大题共30小题，每小题1分，共30分。

在每小题列出的四个选项中，只有一项符合题目要求。

1. 在经典力学的建立过程中，牛顿和伽利略均作出了重要贡献．下列说法正确的是A. 伽利略总结出了惯性定律B. 牛顿提出了万有引力定律C. 伽利略总结得出作用力与反作用力之间的关系D. 牛顿利用理想实验推断出匀速运动需要力来维持2. 下列物理量为矢量的是A. 速度B. 时间C. 动能D. 质量3. 在下列力学单位中，属于国际单位制中基本单位的是A. 毫米B. 厘米C. 千克D. 克4. 在物理学中，突出问题的主要方面，忽略次要因素，建立理想化物理模型，是经常用的一种科学研究方法．质点就是这种物理模型之一．关于地球能否看作质点，下列说法正确的是A. 地球的质量太大，不能把地球看作质点B. 地球的体积太大，不能把地球看作质点C. 研究地球的自转时可以把地球看作质点D. 研究地球绕太阳公转时可以把地球看作质点5. 在行驶汽车上的乘客，看到道路两旁的树木不断向后退，这是因为乘客选择的参考系是A. 所乘坐的汽车B. 地面上的建筑物C. 道路旁的树木D. 路边站着的人6. 下列图示为一位体操运动员的几种挂杠方式，其手臂用力最小的是B7. 根据牛顿运动定律，下列表述正确的是A. 力是维持物体运动的原因B. 力是改变物体运动状态的原因C. 外力停止作用后，物体由于惯性会停止D. 物体做匀速直线运动时，所受合外力不为零8. 关于一对作用力和反作用力，下列说法正确的是A. 它们的方向相同B. 它们的大小不相等C. 它们同时产生，同时消失D. 它们作用在同一物体上9. 关于弹力，下列表述正确的是A. 杯子放在桌面上，杯和桌均不发生形变B. 杯子放在桌面上，杯和桌之间没有弹力作用C. 在弹性限度内，弹簧的弹力与弹簧的长度成正比D. 在弹性限度内，弹簧的弹力与弹簧的伸长（或缩短）量成正比10. 如图1所示，细杆上固定两个小球a和b，杆绕O点做匀速转动．下列说法正确的是A. a、b两球角速度相等B. a、b两球线速度相等C. a球的线速度比b球的大D. a球的角速度比b球的大11. 某一时刻，一物体沿水平和竖直方向的分速度分别为8m/s和6m/s，则该物体的速度大小是A. 2 m/sB. 6 m/sC. 10 m/sD. 14 m/s12. 下列做平抛运动的物体是A. 升空的火箭B. 树上落下的果实C. 投向篮框的篮球D. 水平飞行的飞机释放的物体13. 某同学投掷铅球．每次出手时，铅球速度的大小相等，但方向与水平面的夹角不同．关于出手时铅球的动能，下列判断正确的是A. 夹角越大，动能越能大B. 夹角越大，动能越小C. 夹角为 45o时，动能最大D. 动能的大小与夹角无关14. 若使空间探测器挣脱太阳引力的束缚，其发射速度至少要达到A. 环绕速度B. 第一宇宙速度C. 第二宇宙速度D. 第三宇宙速度15. 下列关于物体所受的滑动摩擦力表述正确的是A．方向垂直于接触面B．大小与正压力成正比C．大小与正压力成反比D．方向始终与物体的运动方向相同16. 图2所示为竖直平面内的三条路径．物体沿路径1、2、3从P点运动到Q点的过程中，重力做功分别为W1 、W2和W3，下列判断正确的是A. W1 > W2B. W1 > W3C. W2 > W3D. W1 = W2 = W317. 关于超重与失重，下列说法正确的是A. 超重就是物体所受的重力增加了B. 失重就是物体所受的重力减少了C. 完全失重就是物体所受的重力为零D. 超重或失重时物体所受的重力不变18. 如图3所示，质量为m的小球，从离桌面H高处自由下落．已知桌面离地高度为h，若以桌面为参考平面，则小球落到地面时的重力势能为（g为重力加速度）A. －mghB. －mg（H + h）C. mgHD. mg（H－h）19. 绕地球做匀速圆周运动的人造卫星，其向心力来源于A. 卫星自带的动力B. 卫星的惯性C. 地球对卫星的引力D. 卫星对地球的引力20. 某同学在“探究匀变速直线运动”的实验中，使用了频率为50Hz的电磁打点计时器，在纸带上打下相邻两个点的时问间隔是A. 0. 01 sB. 0. 02 sC. 0. 1 sD.0. 2 s21. 下列正确描述正点电荷电场线的图示是 A22. 如图4所示，一通电直导线与匀强磁场方向垂直，导线所受安培力的方向是A. 向上B. 向下C. 垂直纸面向里D. 垂直纸面向外23. 电场线可以直观地描述电场的方向和强弱，电场线上某一点的切线方向表示是A. 正点电荷在该点所受电场力的方向B. 负点电荷在该点所受电场力的方向C. 正点电荷在该点所受电场力的垂直方向D. 负点电荷在该点所受电场力的垂直方向24. 如图5所示，三角形线圈abc放在范围足够大的匀强磁场中并做下列运动，能产生感应电流的是A. 向上平移B. 向右平移C. 向左平移D. 以ab为轴转动25. 发电机利用水力、风力等动力推动线圈在磁场中转动，将机械能转化为电能．这种转化利用了A. 电流的热效应B. 电磁感应原理C. 电流的磁效应D. 磁场对电流的作用原理26. 如图6所示，小磁针放置在螺线管轴线的左侧．当螺线管通以恒定电流时，不计其它磁场的影响，小磁针静止时N极的指向是A. 向左B. 向右C. N上D. 向下27. 电子通过磁场时会发生偏转，这是因为受到A. 库仑力的作用B. 万有引力的作用C. 洛伦兹力的作用D. 安培力的作用28. 如图7所示，三个线圈放在匀强磁场中，面积S1 <S2 <S3．穿过三个线圈的磁通量分别为为Ф1 、Ф2和Ф3，下列判断正确的是A. Ф1 = Ф2B. Ф2 =Ф3C. Ф1 > Ф2D. Ф3 > Ф229. 下列过程中，没有直接利用电磁波的是A. 电冰箱冷冻食物B. 用手机通话C. 微波炉加热食物D. 用收音机收听广播30. 家用电饭锅使用的传感器类型是A. 温度传感器B. 声音传感器C. 红外传感器D. 湿度传感器二、单项选择题Ⅱ：本大题共20小题，每小题2分，共40分。

2014·广东卷(物理课标)一、单项选择题：本大题共4小题，每小题4分，共16分．在每小题给出的四个选项中，只有一个选项最符合题目要求．选对的得4分，错选或不答的得0分．13．[2014·广东卷] 图6是物体做直线运动的v-t图像，由图可知，该物体()A．第1 s内和第3 s内的运动方向相反B．第3 s内和第4 s内的加速度相同C．第1 s内和第4 s内的位移大小不相等D．0～2 s和0～4 s内的平均速度大小相等13．B[解析] 0～3 s内物体一直沿正方向运动，故选项A错误；v-t图像的斜率表示加速度，第3 s内和第4 s内图像斜率相同，故加速度相同，选项B正确；v-t图像图线与时间轴包围的面积表示位移的大小，第1 s内和第4 s内对应的两个三角形面积相等，故位移大小相等，选项C错误；第3 s内和第4 s内对应的两个三角形面积相等，故位移大小相等，方向相反，所以0～2 s和0～4 s内位移相同，但时间不同，故平均速度不相等，选项D错误．14．[2014·广东卷] 如图7所示，水平地面上堆放着原木，关于原木P在支撑点M、N 处受力的方向，下列说法正确的是()A．MB．N处受到的支持力竖直向上C．M处受到的静摩擦力沿MN方向D．N处受到的静摩擦力沿水平方向14．A[解析] 支持力的方向与接触面垂直，所以M处的支持力的方向与地面垂直，即竖直向上，N处支持力的方向与接触面垂直，即垂直MN向上，故选项A正确，选项B 错误；摩擦力的方向与接触面平行，与支持力垂直，故选项C、D错误．15．[2014·广东卷] 如图8所示，上下开口、内壁光滑的铜管P和塑料管Q竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块()A．在P和Q中都做自由落体运动B．在两个下落过程中的机械能都守恒C．在P中的下落时间比在Q中的长D．落至底部时在P中的速度比在Q中的大15．C[解析] 磁块在铜管中运动时，铜管中产生感应电流，根据楞次定律，磁块会受到向上的磁场力，因此磁块下落的加速度小于重力加速度，且机械能不守恒，选项A、B错误；磁块在塑料管中运动时，只受重力的作用，做自由落体运动，机械能守恒，磁块落至底部时，根据直线运动规律和功能关系，磁块在P中的下落时间比在Q中的长，落至底部时在P中的速度比在Q中的小，选项C正确，选项D错误．16．[2014·广东卷] 图9是安装在列车车厢之间的摩擦缓冲器结构图，图中①和②为楔块，③和④为垫板，楔块与弹簧盒、垫板间均有摩擦，在车厢相互撞击使弹簧压缩的过程中()A．缓冲器的机械能守恒B．摩擦力做功消耗机械能C．垫板的动能全部转化为内能D．弹簧的弹性势能全部转化为动能16．B[解析] 由于楔块与弹簧盒、垫块间均有摩擦，摩擦力做负功，则缓冲器的机械能部分转化为内能，故选项A错误，选项B正确；车厢撞击过程中，弹簧被压缩，摩擦力和弹簧弹力都做功，所以垫块的动能转化为内能和弹性势能，选项C、D错误．二、双项选择题：本大题共9个小题，每小题6分，共54分．每小题给出的四个选项中，有两个选项符合题目要求，全部选对者的得6分，只选1个且正确的得3分；有错选或不答的得0分．17．[2014·广东卷] 用密封性好、充满气体的塑料袋包裹易碎品，如图10所示，充气袋四周被挤压时，假设袋内气体与外界无热交换，则袋内气体()A．体积减小，内能增大B．体积减小，压强减小C．对外界做负功，内能增大D．对外界做正功，压强减小17．AC[解析] 充气袋被挤压时，气体体积减小，外界对气体做功，由于袋内气体与外界无热交换，故由热力学第一定律知，气体内能增加，故选项C正确，选项D错误；体积减小，内能增加，由理想气体状态方程可知压强变大，故选项A正确，选项B错误．18．[2014·广东卷] 在光电效应实验中，用频率为ν的光照射光电管阴极，发生了光电效应，下列说法正确的是()A．增大入射光的强度，光电流增大B．减小入射光的强度，光电效应现象消失C．改用频率小于ν的光照射，一定不发生光电效应D．改用频率大于ν的光照射，光电子的最大初动能变大18．AD[解析] 增大入射光的强度，单位时间内发射的光电子数增加，则光电流增大，选项A正确；光电效应能否发生与照射光频率有关，与照射光强度无关，选项B错误；改用频率较小的光照射时，如果光的频率仍大于极限频率，则仍会发生光电效应，否则，不能发生光电效应，选项C错误；光电子的最大初动能E k＝hν－W0，故改用频率大于ν的光照射，光电子的最大初动能变大，选项D正确．19．[2014·广东卷] 如图11所示的电路中，P为滑动变阻器的滑片，保持理想变压器的输入电压U1不变，闭合开关S，下列说法正确的是()A．P向下滑动时，灯L变亮B．P向下滑动时，变压器的输出电压不变C．P向上滑动时，变压器的输入电流变小D．P向上滑动时，变压器的输出功率变大19．BD[解析] 由于理想变压器输入电压不变，则副线圈电压U2不变，滑片P滑动时，对灯泡两端的电压没有影响，故灯泡亮度不变，则选项A错误；滑片P下滑，电阻变大，但副线圈电压由原线圈电压决定，则副线圈电压不变，故选项B正确；滑片P上滑，电阻减小，副线圈输出电流I2增大，则原线圈输入电流I1也增大，故选项C错误；此时变压器输出功率P2＝U2I2将变大，故选项D正确．20．[2014·广东卷] 如图12所示，光滑绝缘的水平桌面上，固定着一个带电荷量为＋Q的小球P，带电荷量分别为－q和＋2q的小球M和N，由绝缘细杆相连，静止在桌面上，P与M相距L，P、M和N视为点电荷，下列说法正确的是()A．M与N的距离大于LB．P、M和N在同一直线上C．在P产生的电场中，M、N处的电势相同D．M、N及细杆组成的系统所受合外力为零20．BD[解析] M、N处于静止状态，则M、N和杆组成的系统所受合外力为0，则F PM＝F PN，即k QqL2＝k2Qqx2，则有x＝2L，那么M、N间距离为(2－1)L，故选项A错误，选项D正确；由于M、N静止不动，P对M和对N的力应该在一条直线上，故选项B正确；在P产生电场中，M处电势较高，故选项C错误．21．[2014·广东卷] 如图13所示，飞行器P绕某星球做匀速圆周运动，星球相对飞行器的张角为θ，下列说法正确的是()A ．轨道半径越大，周期越长B ．轨道半径越大，速度越大C ．若测得周期和张角，可得到星球的平均密度D ．若测得周期和轨道半径，可得到星球的平均密度21．AC [解析] 根据G Mm R 2＝mR 4π2T 2，可知半径越大则周期越大，故选项A 正确；根据G Mm R 2＝m v 2R，可知轨道半径越大则环绕速度越小，故选项B 错误；若测得周期T ，则有M ＝4π2R 3GT 2，如果知道张角θ，则该星球半径为r ＝R sin θ2，所以M ＝4π2R 3GT 2＝43π(R sin θ2)3ρ，可得到星球的平均密度，故选项C 正确，而选项D 无法计算星球半径，则无法求出星球的平均密度，选项D 错误．34．[2014·广东卷] (1)某同学设计的可调电源电路如图22(a)所示，R 0为保护电阻，P 为滑动变阻器的滑片，闭合开关S.①用电压表测量A 、B 两端的电压：将电压表调零，选择0～3 V 挡，示数如图22(b)所示，电压值为________V.②在接通外电路之前，为了保证外电路的安全，滑片P 应先置于________端．③要使输出电压U 变大，滑片P 应向________端滑动．④若电源电路中不接入R 0，则在使用过程中，存在________的风险(选填“断路”或“短路”)．(a) (b)(2)某同学根据机械能守恒定律，设计实验探究弹簧的弹性势能与压缩量的关系．①如图23(a )所示，将轻质弹簧下端固定于铁架台，在上端的托盘中依次增加砝码，测量相应的弹簧长度，部分数据如下表．由数据算得劲度系数k ＝________N/m.(g 取9.80 m/s 2)②取下弹簧，将其一端固定于气垫导轨左侧，如图23(b)所示；调整导轨，使滑块自由滑动时，通过两个光电门的速度大小________．③用滑块压缩弹簧，记录弹簧的压缩量x ；释放滑块，记录滑块脱离弹簧后的速度v .释放滑块过程中，弹簧的弹性势能转化为________．④重复③中的操作，得到v 与x 的关系如图23(c)．由图可知，v 与x 成________关系．由上述实验可得结论：对同一根弹簧，弹性势能与弹簧的________成正比．(a) (b)(c)34．(1)①1.30 ②A ③B ④短路 [解析] ①据十分之一估读法，应该为1.30 V ； ②接通电路前，应该使滑片置于A 端，用电器上的电压为0，这样才能起到保护外电路的作用；③要增大外电路电压，需要使滑片滑向B 端；④若电源电路输出端短路，电源电路中没有接入保护电阻，则当滑片滑至B 端时，电路就会短路，电源被烧毁．(2)①50 ②相等 ③滑块的动能 ④正比 压缩量的平方[解析] 根据F 1＝mg ＝k Δx 1，F 2＝2mg ＝k Δx 2，有ΔF ＝F 1－F 2＝k Δx 1－k Δx 2，则k ＝0.490.0099 N/m ＝49.5 N/m ，同理可以求得k ′＝0.490.0097 N/m ＝50.5 N/m ，则劲度系数为k ＝k ＋k ′2＝50 N/m.②滑块离开弹簧后做匀速直线运动，故滑块通过两个光电门时的速度相等．③在该过程中弹簧的弹性势能转化为滑块的动能；④图线是过原点的倾斜直线，所以v 与x 成正比；弹性势能转化为动能，即E 弹＝12m v 2，即弹性势能与速度平方成正比，则弹性势能与压缩量平方成正比．35．[2014·广东卷] (18分)图24 的水平轨道中，AC 段的中点B 的正上方有一探测器，C 处有一竖直挡板，物体P 1沿轨道向右以速度v 1与静止在A 点的物体P 2碰撞，并接合成复合体P ，以此碰撞时刻为计时零点，探测器只在t 1＝2 s 至t 2＝4 s 内工作．已知P 1、P 2的质量都为m ＝1 kg ，P 与AC 间的动摩擦因数为μ＝0.1，AB 段长L ＝4 m ，g 取10 m/s 2，P 1、P 2和P 均视为质点，P 与挡板的碰撞为弹性碰撞．(1)若v 1＝6 m/s ，求P 1、P 2碰后瞬间的速度大小v 和碰撞损失的动能ΔE ；(2)若P 与挡板碰后，能在探测器的工作时间内通过B 点，求v 1的取值范围和P 向左经过A 点时的最大动能E .35．(1)3 m/s 9 J (2)10 m/s ≤v 1≤14 m/s 17 J[解析] (1)P 1、P 2碰撞过程动量守恒，有m v 1＝2m v解得v ＝v 12＝3 m/s 碰撞过程中损失的动能为ΔE ＝12m v 21－12(2m )v 2 解得ΔE ＝9 J.(2)由于P 与挡板的碰撞为弹性碰撞．故P 在AC 间等效为匀减速运动，设P 在AC 段加速度大小为a ，碰后经过B 点的速度为v 2 ，由牛顿第二定律和运动学规律，得μ(2m )g ＝2ma3L ＝v t －12at 2 v 2＝v －at解得v 1＝2v ＝6L ＋μgt 2t v 2＝6L －μgt 22t由于2 s ≤t ≤4 s 所以解得v 1的取值范围10 m/s ≤v 1≤14 m/sv 2的取值范围1 m/s ≤v 2≤5 m/s所以当v 2＝5 m/s 时，P 向左经过A 点时有最大速度v 3＝v 22－2μgL则P 向左经过A 点时有最大动能E ＝12(2m )v 23＝17 J. 36．[2014·广东卷] (18分)如图25 所示，足够大的平行挡板A 1、A 2竖直放置，间距6L .两板间存在两个方向相反的匀强磁场区域Ⅰ和Ⅱ，以水平面MN 为理想分界面，Ⅰ区的磁感应强度为B 0，方向垂直纸面向外. A 1、A 2上各有位置正对的小孔S 1、S 2，两孔与分界面MN 的距离均为L .质量为m 、电荷量为＋q 的粒子经宽度为d 的匀强电场由静止加速后，沿水平方向从S 1进入Ⅰ区，并直接偏转到MN 上的P 点，再进入Ⅱ区，P 点与A 1板的距离是L 的k 倍，不计重力，碰到挡板的粒子不予考虑．(1)若k ＝1，求匀强电场的电场强度E ；(2)若2<k <3，且粒子沿水平方向从S 2射出，求出粒子在磁场中的速度大小v 与k 的关系式和Ⅱ区的磁感应强度B 与k 的关系式．36．(1)qB 20L 22md (2)v ＝（k 2＋1）qB 0L 2m B ＝k 3－k B 0[解析] (1)粒子在电场中，由动能定理有qEd ＝12m v 2 －0 粒子在Ⅰ区洛伦兹力提供向心力q v B 0＝m v 2r当k ＝1时，由几何关系得r ＝L解得E ＝qB 20L 22md. (2)由于2<k <3时，由题意可知粒子在Ⅱ区只能发生一次偏转，由几何关系可知(r －L )2＋(kL )2＝r 2解得r ＝k 2＋12L 又q v B 0＝m v 2r，则 v ＝（k 2＋1）qB 0L 2m粒子在Ⅱ区洛伦兹力提供向心力，即q v B ＝m v 2r 1由对称性及几何关系可知kL （3－k ）L ＝r r 1即r 1＝（3－k ）（k 2＋1）2kL 联立上式解得B ＝k 3－k B 0.。

2014年广东理科综合物理部分（2014年 广东卷）13、图6是物体做直线运动的v-t 图象，由图可知，该物体A ．第1s 内和第3s 内的运动方向相反B ．第3s 内和第4s 内的加速度相同C ．第1s 内和第4s 内的位移大小不相等D ．0~2s 和0~4s 内的平均速度大小相等13.【答案】：B【解析】：第1s 内速度和第3s 内速度都为正值，都与规定正方向相同，所以A 错误。

v-t 图像的斜率代表物体运动加速度，其中斜率的数值大小表物理加速度大小，斜率的正负代表加速度的方向，第3s 内和第4s 内图像的斜率相同，所以第3s 内加速度和第4s 内加速度相同，所以B 正确物体的位移大小等于v-t 图像的的图线与坐标轴围成的面积大小，所以C 错误物体的平均速度s v=t位移，位移是矢量，0-2s 和0-4s 的位移相同，时间不同，所以它们的平均速度不相同，所以D 错误。

（2014年 广东卷）14、如图7所示，水平地面上堆放着原木，关于原木P 的支撑点 M 、N 处受力的方向，下列说法正确的是A ．M 处受到的支持力竖直向上B ．N 处受到的支持力竖直向上C ．M 处受到的静摩擦力沿MN 方向D ．N 处受到的静摩擦力沿水平方向14.【答案】：A 【解析】：弹力的方向与接触面切线垂直，M 处支持力方向与地面垂直，即竖直向上，所以A 正确N 处的支持力方向与MN 垂直向上，所以B 错误 摩擦力方向与接触面切线平行，所以C 、D 错误（2014年 广东卷）15、如图8所示，上下开口、内壁光滑的铜管P 和塑料管Q 竖直 放置。

小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块A．在P和Q中都做自由落体运动B．在两个下落过程中的机械能都守恒C．在P中的下落时间比在Q中的长D．落至底部时在P中的速度比在Q中的大15.【答案】：C【解析】：小磁铁在铜管P中下落会产生电磁感应现象，不仅受重力作用，而且还会受到向上的磁场力，而在塑料管Q中则没有电磁感应现象，只受重力作用，所以C正确，BCD错误（2014年广东卷）16、图9是安装在列车车厢之间的摩擦缓冲器结构图，图中○1和○2为楔块，○3和○4为垫板，楔块与弹簧盒、垫板间均有摩擦，在车厢相互撞击使弹簧压缩的过程中图9A．缓冲器的机械能守恒B．摩擦力做功消耗机械能C．垫板的动能全部转化为内能D．弹簧的弹性势能全部转化为动能16.【答案】：B【解析】：由于楔块与弹簧盒、垫板间存在摩擦力作用，需要克服摩擦力做功，消耗机械能，所以A错误，B正确。

广东理科综合物理部分（2014年 广东卷）13、图6是物体做直线运动的v-t 图象，由图可知，该物体B ．第3s 内和第4s 内的加速度相同C ．第1s 内和第4s 内的位移大小不相等D ．0~2s 和0~4s 内的平均速度大小相等13.【答案】：B【解析】：第1s 内速度和第3s 内速度都为正值，都与规定正方向相同，所以A 错误。

v-t 图像的斜率代表物体运动加速度，其中斜率的数值大小表物理加速度大小，斜率的正负代表加速度的方向，第3s 内和第4s 内图像的斜率相同，所以第3s 内加速度和第4s 内加速度相同，所以B 准确物体的位移大小等于v-t 图像的的图线与坐标轴围成的面积大小，所以C 错误物体的平均速度s v=t位移，位移是矢量，0-2s 和0-4s 的位移相同，时间不同，所以它们的平均速度不相同，所以D 错误。

（2014年 广东卷）14、如图7所示，水平地面上堆放着原木，关于原木P 的支撑点 M 、N 处受力的方向，下列说法准确的是A ．M 处受到的支持力竖直向上B ．N 处受到的支持力竖直向上C ．M 处受到的静摩擦力沿MN 方向D ．N 处受到的静摩擦力沿水平方向14.【答案】：A 【解析】：弹力的方向与接触面切线垂直，M 处支持力方向与地面垂直，即竖直向上，所以A 准确N 处的支持力方向与MN 垂直向上，所以B 错误 摩擦力方向与接触面切线平行，所以C 、D 错误（2014年 广东卷）15、如图8所示，上下开口、内壁光滑的铜管P 和塑料管Q 竖直 放置。

小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块A ．在P 和Q 中都做自由落体运动B．在两个下落过程中的机械能都守恒C．在P中的下落时间比在Q中的长D．落至底部时在P中的速度比在Q中的大15.【答案】：C【解析】：小磁铁在铜管P中下落会产生电磁感应现象，不但受重力作用，而且还会受到向上的磁场力，而在塑料管Q中则没有电磁感应现象，只受重力作用，所以C准确，BCD错误（2014年广东卷）16、图9是安装在列车车厢之间的摩擦缓冲器结构图，图中○1和○2为楔块，○3和○4为垫板，楔块与弹簧盒、垫板间均有摩擦，在车厢相互撞击使弹簧压缩的过程中图9A．缓冲器的机械能守恒B．摩擦力做功消耗机械能C．垫板的动能全部转化为内能D．弹簧的弹性势能全部转化为动能16.【答案】：B【解析】：因为楔块与弹簧盒、垫板间存有摩擦力作用，需要克服摩擦力做功，消耗机械能，所以A错误，B准确。

2014年6月广东省普通高中学业水平考试物理试卷（考试时间90分钟，满分100 分）一、单项选择题Ⅰ：本大题共30小题，每小题1分，共30分。

在每小题列出的四个选项中，只有一项符合题目要求。

1．提出“日心说”的科学家是（）A．第谷B．牛顿C．哥白尼D．开普勒【答案】C【解析】根据物理学史，可知哥白尼提出的“日心说”。

2．“小小竹排江中游，巍巍青山两岸走”中，“巍巍群山两岸走”选取的参照物是（）A．江中竹排B．两岸青山C．天上浮云D．空中飞鸟【答案】A【解析】一般选参照物，都是以相对不动的物体为参照物。

题中“巍巍群山两岸走”是说群山在移动，说明是以地面或江中移动的竹排为参照物，故A正确。

3．如图所示，一条绷紧的皮带连接两个半径不同的皮带轮。

若皮带轮做匀速转动，两轮边缘的N、P 两点（）A．角速度相同B．转动周期相同C．线速度大小相同D．向心加速度大小相同【答案】C【解析】由题意知，一条绷紧的皮带把两个轮连接起来，说明N、P两点在同一曲线上，运动的快慢一致，即线速度大小相同，方向不同。

故C正确。

4．汽车从山脚行驶到山顶的过程中，下列说法正确的是（）A．重力对汽车做正功B．牵引力对汽车做正功C．支持力对汽车做正功D．汽车重力势能减少【答案】B【解析】汽车从山脚到山顶的过程中，汽车克服重力做功，即重力做负功，重力势能增大，A、D错误；牵引力对汽车做正功，B正确；支持力与运动方向垂直，不做功，C错误。

5．物理量有矢量和标量，下列描述正确的是（）A．位移是矢量B．力是标量C．功是矢量D．速度是标量【答案】A【解析】矢量即有大小，又有方向；标量只有大小。

A正确。

6．运动员参加100 m赛跑，第10 s末到达终点时的速度为12 m/s，则全程的平均速度是（）A．6 m/s B．10 m/s C．11 m/s D．12 m/s【答案】B【解析】根据平均速度定义svt=，得10010s mvt s===10 m/s，B正确。
