摘要基于PLC的电厂化学水处理程控系统设计摘要化学水处理控制系统是电厂中非常重要的一部分，自然水中含有大量对电厂设备有腐蚀性的成分，直接使用会对设备造成极大的破坏，因此必须经过严格的处理才能使用。
本课题先分析了传统控制方式和现代控制方式的优缺点，然后分析自然水的成分及其对化学水处理的影响，再分析选择化学水处理工艺，并完成此次设计的系统硬件配置和软件设计。
根据分析，本次设计选择的工艺为反渗透（RO）—混床工艺流程，选择双滤料过滤器、反渗透装置以及混床等为主体装置，进行了PLC输入/输出分配、外部接线图的设计及控制系统的流程图的设计，并用STEP7编译软件编制了控制系统的梯形图并转换为指令语句。
该系统经过模拟调试，可有效实现过滤器的运行与反洗，反渗透的运行和混床的运行、反洗和再生功能。
关键词工艺，PLC，梯形图，模拟调试ABSTRACTThe system of chemical water treatment is an important auxiliary system of power plant，natural water contains corrosive ingredients in a large number of power plant ing it directly can cause a great damage to the equipment,so it must to be treated before using it. First，the project analyses the quality of natural water and the influence of impurity on chemical water treatment, and then chooses the chemical water treatment technics of power plant. On the basis, it completes hardware configuration and software design of chemical water treatment control system. According to the analysis, the project chooses the craft of reverse osmosis (RO)-mixed bed, using dual-media filters, reverse osmosis devices and mixed beds and so on. After the design of PLC I/O assignment and the exterior diagrams and the flow charts of the control system, it compilers Ladder Diagram of control system with STEP7 and transforms it into directive statements. Through simulative debugging, This system can efficiently realize the operation and backwashing of filters, the running of reverse osmosis and the operation, backwashing and regeneration of mixed beds.Key words Craft,PLC,Ladder diagram,Simulation debugging目录摘要 (I)ABSTRACT (II)1 绪论 (1)1.1 课题研究的背景和意义 (1)1.2 研究现状 (1)1.2.1 传统控制方式 (1)1.2.2 现代控制方式 (2)1.2.3 存在的问题 (2)1.3 本文设计内容 (3)2 电厂化学水水质分析及处理 (4)2.1 天然水中的杂质 (4)2.1.1 悬浮物 (4)2.1.2 胶体 (4)2.1.3 溶解物质 (4)2.2 电厂化学水除杂 (5)2.3 工艺流程选择 (5)3 系统硬件配置 (7)3.1 PLC的介绍 (7)3.2 PLC的特点 (7)3.3 PLC的选择 (8)3.4 PLC程序的I/O地址分配 (8)3.5 PLC外部接线图 (10)3.6 双料过滤器 (13)3.6.1 双料过滤器的概述 (13)3.6.2 双料过滤器的工作原理 (13)3.6.3 双料过滤器的优点 (13)3.7 反渗透装置 (13)3.7.1 反渗透装置的概述 (13)3.7.2 反渗透的工作原理 (14)3.8 混床 (15)3.8.1 混床 (15)3.8.2 除碳器 (15)3.9 除盐水箱 (16)3.10 其它检测仪器 (18)3.10.1 电导率变送仪 (18)3.10.2 压差变送器 (18)3.10.3 液位变送器 (18)4 系统的软件设计及调试 (19)4.1 程序设计流程 (19)4.1.1 双滤料过滤器运行流程 (19)4.1.2 反渗透运行流程 (21)4.1.3 混床运行流程 (21)4.2 程序设计 (23)4.2.1 STEP7软件介绍 (23)4.2.2 梯形图介绍 (23)4.3 程序调试 (23)4.3.1 长时间定时 (23)4.3.2 双滤料过滤器运行 (26)4.3.3 混床反洗再生 (27)结论 (31)参考文献 (32)附录A：系统控制程序梯形图 (33)附录B：系统控制程序指令语句 (51)致谢 (60)1 绪论本章主要讨论电厂化学水处理控制系统存在的必要性和研究该课题的意义，并总结对于化学水控制系统传统的研究方式和现代研究方式两种研究方式的优缺点和其中存在的问题。

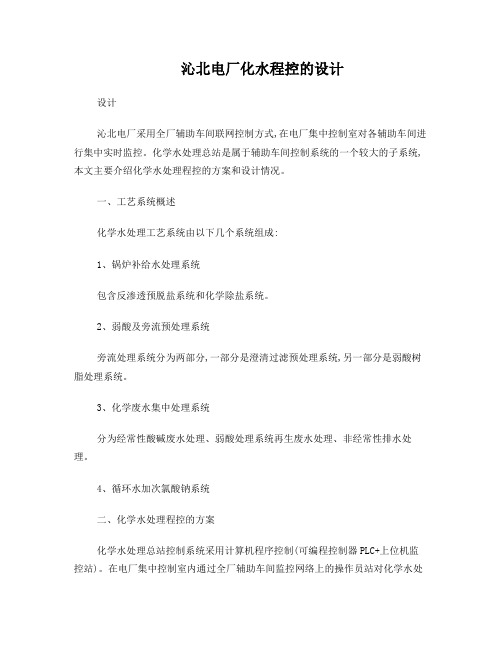

沁北电厂化水程控的设计设计沁北电厂采用全厂辅助车间联网控制方式,在电厂集中控制室对各辅助车间进行集中实时监控。
化学水处理总站是属于辅助车间控制系统的一个较大的子系统,本文主要介绍化学水处理程控的方案和设计情况。
一、工艺系统概述化学水处理工艺系统由以下几个系统组成:1、锅炉补给水处理系统包含反渗透预脱盐系统和化学除盐系统。
2、弱酸及旁流预处理系统旁流处理系统分为两部分,一部分是澄清过滤预处理系统,另一部分是弱酸树脂处理系统。
3、化学废水集中处理系统分为经常性酸碱废水处理、弱酸处理系统再生废水处理、非经常性排水处理。
4、循环水加次氯酸钠系统二、化学水处理程控的方案化学水处理总站控制系统采用计算机程序控制(可编程控制器PLC+上位机监控站)。
在电厂集中控制室内通过全厂辅助车间监控网络上的操作员站对化学水处理及煤、灰、油等各系统进行集中实时监控,不再设常规控制仪表盘。
为了在上层辅助车间网络故障时,依然能对子系统实现自动控制,化学水处理总站设下层监控网络,联接各子控制系统,配备了2台本地上位机。
正常时,在上层网络操作员站(集中控制室内)上实现化学水处理各工艺系统的控制。
非正常时,在下层网络操作员站上实现操作。
控制设备室设在化学水处理区化验楼内C、D列②~⑤号柱之间,面积约60m2,标高0米。
旁边是控制室,面积为27m2,设置两台上位机的操作台。
三、化学水处理程控的系统构成化学水处理总站程控系统由北京华能新锐控制技术有限公司成套提供,配置如图一:本地上位监控站采用两台互为备用的研华工控机,CRT为DELL的21"工业级纯平彩显,配置一台A4彩色喷墨打印机。
上位机在中文版Windows2000环境下运行,监控软件是Intellution公司的IFIX软件。
本地上位监控机与PLC系统的组网采用Modicon公司的MB+网。
PLC采用MODICON昆腾系列,控制器CPU型号为140CPU43412A(Intel 486、66MHZ主频、2M内存),控制网的下层网络为单MB+网,上层网络为100M工业以太网,子系统的以太网通讯接口卡冗余配置,当一条网络线路通讯故障时,可自动切换至另一条线路,不会因此影响上层网络对本系统的监控。
