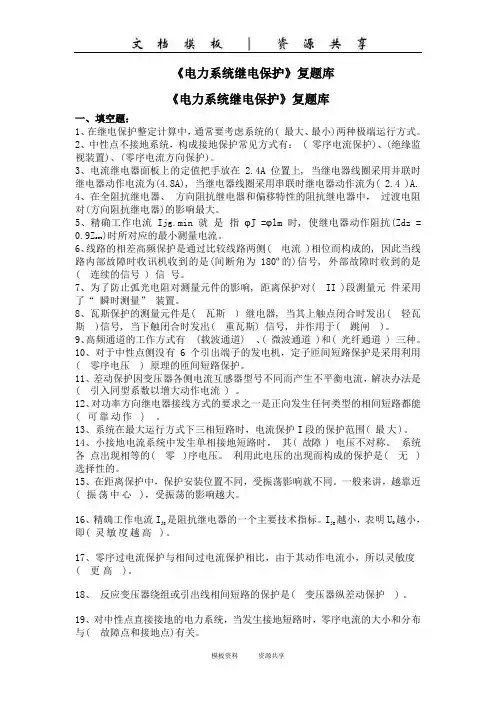

上海电力学院《电力系统继电保护》复习题

《电力系统继电保护》复习题《电力系统继电保护》复习题一、填空题：1、在继电保护整定计算中，通常要考虑系统的( 最大、最小)两种极端运行方式。

2、中性点不接地系统，构成接地保护常见方式有： ( 零序电流保护)、(绝缘监视装置)、(零序电流方向保护)。

3、电流继电器面板上的定值把手放在 2.4A位置上, 当继电器线圈采用并联时继电器动作电流为(4.8A), 当继电器线圈采用串联时继电器动作流为( 2.4 )A.4、在全阻抗继电器、方向阻抗继电器和偏移特性的阻抗继电器中，过渡电阻对(方向阻抗继电器)的影响最大。

5、精确工作电流 Ijg.min 就是指ϕJ =ϕlm 时, 使继电器动作阻抗(Zdz = 0.9Zset)时所对应的最小测量电流。

6、线路的相差高频保护是通过比较线路两侧( 电流 )相位而构成的, 因此当线路内部故障时收讯机收到的是(间断角为180º的)信号, 外部故障时收到的是( 连续的信号 ) 信号。

7、为了防止弧光电阻对测量元件的影响, 距离保护对( II )段测量元件采用了“瞬时测量”装置。

8、瓦斯保护的测量元件是( 瓦斯 ) 继电器, 当其上触点闭合时发出( 轻瓦斯 )信号, 当下触闭合时发出( 重瓦斯) 信号, 并作用于( 跳闸 )。

9、高频通道的工作方式有 (载波通道) 、( 微波通道 )和( 光纤通道 ) 三种。

10、对于中性点侧没有6个引出端子的发电机，定子匝间短路保护是采用利用( 零序电压 ) 原理的匝间短路保护。

11、差动保护因变压器各侧电流互感器型号不同而产生不平衡电流，解决办法是( 引入同型系数以增大动作电流 ) 。

12、对功率方向继电器接线方式的要求之一是正向发生任何类型的相间短路都能( 可靠动作) 。

13、系统在最大运行方式下三相短路时，电流保护I段的保护范围( 最大)。

14、小接地电流系统中发生单相接地短路时，其( 故障 ) 电压不对称。

系统各点出现相等的( 零 )序电压。

利用此电压的出现而构成的保护是( 无 )选择性的。

15、在距离保护中，保护安装位置不同，受振荡影响就不同。

一般来讲，越靠近( 振荡中心)，受振荡的影响越大。

16、精确工作电流Ijg 是阻抗继电器的一个主要技术指标。

Ijg越小，表明U越小，即( 灵敏度越高)。

17、零序过电流保护与相间过电流保护相比，由于其动作电流小，所以灵敏度( 更高)。

18、反应变压器绕组或引出线相间短路的保护是( 变压器纵差动保护 )。

19、对中性点直接接地的电力系统，当发生接地短路时，零序电流的大小和分布与( 故障点和接地点)有关。

20、电流继电器的( 返回)电流与动作电流的比值称为继电器的返回系数。

21、对于中性点可接地或不接地的变压器需要装设零序电流保护和( 零序电压保护)。

22、相差高频保护采用比较线路两端( 电流)相位来反应对称短路。

23、发电机差动保护在（发电机内部）故障时动作于( 跳闸)。

24、BCH—2差动继电器内部有四个线圈，它们是（差动线圈）、（平衡线圈）、（短路线圈）、（二次线圈）。

25、发电机高灵敏性纵差动保护中，差动继电器的平衡线串联接保护的（中性线）回路，其极性与（差动线圈）的极性相反。

26、三相星形接线能反应（相间）短路及中性点直接接地电网中的（接地）短路，其接线系数为。

27、中性点直接接地电网发生单相接地故障时，（接地）点和（故障）点之间构成零序电流回路。

28、发电机外部短路时，其短路电流含有较大的（非周期）分量。

29、保护装置的选择性是指保护装置选择（故障元件）的能力。

30、短路线圈选（A1—A2 或B1—B2 ）应比选( C1—C2 )时躲过含有非周期分量的电流的能力要弱些。

31、复合电压起动就是（低）电压和（负序）电压共同起动。

32、方向元件反应的功率方向规定为短路功率由（母线）流向（线路）。

33、距离保护是反应故障点到保护安装处的（阻抗）而动作的。

34、发电机过流保护的电流互感器应装于发电机的（中性点）处。

35、全阻抗继电器的动作特性圆的圆心正好落在复平面的（坐标原点）上。

36、发电机定子绕组单相接地短路时，经过发电机零序电流互感器的电流是所有线路（容性接地电流）的总和。

37、继电保护的可靠性是指保护装置应该动作时，它不应 ( 拒动)；而不应该动作时，它不应( 误动 )。

38、三段式零序电流保护中，一般I段( 不能 ) 保护本线路全长，而第II 段( 不能 ) 保护本线路全长，第III 段与相应的相间电流保护第III 段相比，其动作时限较( 小 )。

39、在全阻抗继电器、方向阻抗继电器和偏移特性的阻抗继电器中，过渡电阻对( 方向阻抗继电器 ) 的影响最大; 系统振荡时，则对( 全阻抗继电器 ) 的影响最大。

40、线路的相差高频保护是通过比较线路两侧电流( 相位 ) 而构成的, 因此当线路内部故障时收讯机收到的是( 间断角为180º的 ) 信号,外部故障时收到的是( 连续的信号 )信号。

接线变压器进行相位补偿的方法，是将变压器星形侧的LH接成( 三41、Y,d11角形 )，变压器 侧的LH接成( 星形 )。

42、发电机横差保护反映发电机( 匝间 ) 短路, 发电机纵差保护反映发电机( 相间 )短路, 这两套保护( 不能 ) 互相代替。

1、（ X ）某些情况快速性与选择性有矛盾时，应在满足快速性的情况下，尽可能做到选择性。

2、（√）电流继电器的返回系数小于1，而低电压继电器的返回系数大于1。

3、（ X ）某线路装有三段式电流保护，若在第I段保护区内发生故障，则由第I段保护动作切除故障，而第Ⅱ、第Ⅲ段不起动。

4、（√）动作阻抗为直径的园是方向阻抗继电器。

5、（ X ）差动保护和瓦斯保护都能反应变压器油箱内部的故障，因此，这两套保护可互相代替，只装一套即可。

6、（ X ）距离保护的第Ⅲ段采用方向阻抗继电器比全阻抗继电器灵敏度高。

7、（ X ）差动继电器的短路线圈匝数选择得越多越好。

8、（√）变压器在空载合闸时往往会产生励磁涌流。

9、（ X ）发电机过负荷保护只用一个电流继电器，是因为发电机极少出现三相过负荷。

10、（×）限时电流速断保护能保护线路全长。

11、（×）电流继电器的返回系数大于1，而低电压继电器的返回系数小于1。

12、（×）双侧电源辐射形电网,为保证选择性,各保护均需装设方向元件。

13、（×）两相完全星形接线比三相不完全星形接线要好。

14、（×）差动保护和瓦斯保护都能反应变压器油箱内部的故障，因此，这两套保护可互相代替，只装一套即可。

15、（√）大接地电流系统零序电流保护动作时限总是小于反应相间短路的过流保护的动作时限。

16、（√）BCH-2差动继电器的短路线圈匝数选择得多会影响保护动作的快速性。

17、（√）电流继电器的返回系数小于1，说明继电器的动作电流大于返回电流。

18、（ X ）发电机横差保护只能反应定子绕组的匝间短路，而不能反应相间短路。

19、（√）复合电压起动的过流保护可提高保护的灵敏性。

20、（ X ）输电线路三段式保护中，第三段的保护范围最长，而第一段的灵敏度最高。

21、（√）距离保护的保护范围不受系统运行方式变化的影响。

22、（√）BCH—2型差动继电器的动作安匝数是60安匝。

23、（ X ）发电机一点接地保护动作于跳闸。

24、（√）发电机过负荷保护只需一个电流继电器接于一相电流，因为发电机过负荷通常是对称的。

25、（√）反时限过流保护的特点是其动作时限随短路电流增大而减小。

26、（ X ）某些情况快速性与选择性有矛盾时，应在满足快速性的情况下，尽可能做到选择性。

27、（ X ）三相完全星形接线比两相不完全星形接线要好得多。

28、（ X ）差动继电器的短路线圈匝数选择得越多越好。

29、（ X ）发电机过负荷保护只用一个电流继电器，是因为发电机极少出现三相过负荷。

1、能反应变压器油箱内油面降低的保护是（ A ）A.瓦斯保护B.纵差保护C.过励磁保护D.电流速断保护 2、相间短路电流速断保护的保护范围，在（ B ）情况下最大。

A.最大运行方式下两相短路 B .最大运行方式下三相短路 C.最小运行方式下两相短路 D.最小运行方式下三相短路3、改变电磁型过电流继电器弹簧反作用力，主要用于改变继电器的（B ）。

A.返回系数B.动作电流C.返回电流D.返回系数和动作电流 4、下图为MN 双侧电源线路，1QF 、2QF 处均装有方向过电流保护，且接线正确无误正常运行时，功率P 、Q 从M 侧送至N 侧 1）1QF 处的方向过电流保护（ A ）A.要动作B.不会动作 2）1QF 处的功率方向继电器（ A ）A.要动作B.不会动作 5、（ C ）发电机及变压器采用“复合电压起动的过电流保护”作为后备保护是为了A.防止电流或电压互感器二次回路断B.防止系统振荡时保护误动C.提高电流电压元件的灵敏度 6、（ B ）电磁型电流继电器返回系数K h 为A.K h =I dz /I hB.K h = I h /I dzC.K h = U dz /U hD.K h =U h /U dz 7、（ A ）相间短路保护瞬时电流速断保护不能保护本线路全长，这是因为 A .为了区别本线路末端或相邻元件出口处短路，只好缩小保护范围 B.为了保证I 段有足够的灵敏度C.保护装置的固有缺陷，无法将定值调整到线路全长的整定值 8．反应电流增大而动作的保护称为（ B ）A ．低电压保护B ．过电流保护C ．过电压保护D ．纵差保护 9．在相间电流保护的整定计算公式中考虑继电器返回系数的保护是（ C ） A ．电流速断保护 B ．限时电流速断保护 C ．定时限过电流保护 D ．电流电压联锁速断保护10．在中性点非直接接地系统中，为了提高供电的可靠性，反应相间短路电流保护的接线方式应采用（ B ）A ．三相完全星接线B ．两相不完全星接线C ． 接线方式D ． 接线方式 11．消除功率方向继电器死区的方法是（ A ）A ．采用记忆回路B ．引入非故障相电压C ．采用电流电压联锁D ．加入延时 12．方向阻抗继电器的最大灵敏角是可以调节的，调节方法是（ D ） A ．改变电抗变压器原边匝数 B ．改变电抗变压器副边匝数C ．改变电压变换器原边匝数D ．改变电抗变压器副边线圈中的电阻大小M N P 、Q13、过电流保护的主要缺点是（A ）A 动作时间长 B.可靠性差 C.灵敏性差 D.不能保护本线路的全长 14、（C ）发电机及变压器采用“复合电压起动的过电流保护”作为后备保护是为了 A.防止电流或电压互感器二次回路断 B.防止系统振荡时保护误动 C.提高电流电压元件的灵敏度15．不同动作特性阻抗继电器受过渡电阻的影响是不同的，一般来说，阻抗继电器的动作特性在+R 轴方向所占面积愈大，则受过渡电阻的影响（ B ） A ．愈大 B ．愈小 C ．一样 D ．不受影响 16．高频方向保护是利用高频信号比较被保护线路两端的（ B ）A ．功率方向B ．电流方向C ．电压大小D ．功率大小 17、距离I 段的保护范围是否受系统运行方式变化的影响（ C ）A.有一些影响，因为测量阻抗Zj= Uj /Ij ,当运行方式变化时，短路电流要变化，Ij 也要变化B.有一些影响，因为运行方式变化后，短路时Uj 、Ij 均将发生不同的变化C.无影响，无论运行方式如何变化，Uj 、Ij 变化的比例是相同的18、BCH —2型差动继电器采用速饱和变流器，其主要目的在于（ B ） A .增大磁组 B .避开非周期分量的影响 C. 减少励磁电流 19、相间短路电流速断保护的保护范围，在（ C ）情况下最小。
