建筑施工知识：不发火砂浆施工操作工艺[工程类精品文档]

主编标准《不发火砂浆》不发火细石混凝土范本一：一、引言本文档是《不发火砂浆》的主编标准，旨在规范不发火砂浆的生产和使用过程。

不发火砂浆是一种重要的建筑材料，在建筑施工中起到了关键的作用。

本文档将详细介绍不发火砂浆的定义、性能要求、生产工艺、质量控制等方面的内容，以确保不发火砂浆的品质和使用效果。

二、定义及术语2.1 不发火砂浆的定义不发火砂浆是一种特殊的砂浆，它以特定的配比和生产工艺制成，具有不燃性、耐高温和高强度的特点。

2.2 术语及其定义2.2.1 不发火性：指砂浆在高温下不燃烧的性能。

2.2.2 耐高温性：指砂浆在高温环境下保持稳定性能的能力。

2.2.3 高强度：指砂浆的抗拉、抗压等力学性能指标达到一定要求。

三、性能要求3.1 不发火性能要求3.1.1 抗燃性：不发火砂浆在高温环境下不燃烧，不产生火焰和有害气体。

3.1.2 火焰蔓延速度：不发火砂浆的火焰蔓延速度小于一定数值。

3.1.3 燃烧时间：不发火砂浆在高温下持续燃烧的时间不超过一定时限。

3.2 耐高温性能要求3.2.1 温度变化稳定性：不发火砂浆在高温环境下保持稳定性能，防止出现破裂、脱落等现象。

3.2.2 抗高温变形：不发火砂浆在高温下能够保持一定的形状稳定性，不产生明显的变形。

3.3 强度性能要求3.3.1 抗拉强度：不发火砂浆的抗拉强度达到一定数值。

3.3.2 抗压强度：不发火砂浆的抗压强度达到一定数值。

四、生产工艺4.1 原料准备：按照配比准备砂浆的原料，包括水泥、骨料、掺合料等。

4.2 搅拌与调整：将原料按照一定的比例加入搅拌机中，进行搅拌和调整，确保砂浆的均匀性和性能指标。

4.3 浇筑与养护：将搅拌好的砂浆倒入模具中，进行浇筑，并进行养护，促进砂浆的硬化和强度的形成。

4.4 成品检验：对生产好的不发火砂浆进行质量检验，确保其符合性能要求。

附件：《不发火砂浆》产品标准附件及相关测试方法。

法律名词及注释：1. 搅拌机：指用于搅拌砂浆的设备，具有快速、均匀搅拌效果的特点。

某厂房工程不发火花混凝土地面施工工艺介绍（1）工艺流程找标高、弹面层水平线→基层处理→洒水湿润→抹灰饼→抹标筋→刷素水泥浆→浇筑细石混凝土→抹面层压光→养护（2）找标高、弹面层水平线：根据墙面上已有的+50cm水平标高线，量测出地面面层的水平线，弹在四周墙面上，并要与房间以外的楼道、楼梯平台、踏步的标高相呼应，贯通一致。

（3）基层处理：先将灰尘清扫干净，然后将粘在基层上的浆皮铲掉，用碱水将油污刷掉，最后用清水将基层冲洗干净。

（4）洒水湿润：在抹面层之前一天对基层表面进行洒水湿润。

（5）抹灰饼：根据已弹出的面层水平标高线，横竖拉线，用与豆石混凝土相同配合比的拌合料抹灰饼，横竖间距 1.5m，灰饼上标高就是面层标高。

（6）抹标筋：面积较大的房间为保证房间地面平整度，还要做标筋（或叫冲筋），以做好的灰饼为标准抹条形标筋，用刮尺刮平，作为浇筑细石混凝土面层厚度的标准。

（7）刷素水泥浆结合层：在铺设细石混凝土面层以前，在已湿润的基层上刷一道1∶0.4～0.5（水泥∶水）的素水泥浆，不要刷的面积过大，要随刷随铺混凝土，避免时间过长水泥浆风干导致面层空鼓。

（8）浇筑混凝土：1）混凝土搅拌：细石混凝土面层的强度等级应按设计要求做试配，如设计无要求时，不应小于C20，由试验室根据原材料情况计算出配合比，应用搅拌机进行搅拌均匀，坍落度不宜大于30mm。

并按国家标准《混凝土结构工程施工及验收规范》的规定制作混凝土试块，每一层建筑地面工程不应少一组，当每层地面工程建筑面积超过1000m2时，每增加1000m2各增做一组试块，不足1000m2按1000m2计算。

当改变配合比时，亦应相应制作试块。

2）面层混凝土铺设：将搅拌好的细石混凝土铺抹到地面基层上（水泥浆结合层要随刷随铺），紧接着用2m长刮杠顺着标筋刮平，然后用滚筒（常用的为直径20cm，长度60cm的混凝土或铁制滚筒，厚度较厚时应用平板振动器）往返、纵横滚压，如有凹处用同配合比混凝土填平，直到面层出现泌水现象，撒一层耐磨骨料，要撒匀（砂要过3mm筛），再用2m长刮杠刮平（操作时均要从房间内往外退着走）。

不发火（防爆的）面层施工工艺一、一般规定1.不发火（防爆的）面层应采用水泥类的拌和料铺设，其厚度应符合设计要求（即40mm）。

2.不发火（防爆的）面层采用的石料和硬化后的试件，应在金刚砂轮上做不发火性试验。

试验时应符合《建筑地面工程施工质量验收规定》GB 50209—2010附录A的规定。

2.1不发火性的定义当所有材料与金属或石块等坚硬物体发生磨擦、冲击或冲擦等机械作用时，不发生火花（或火星），致使易燃物引起发火或爆炸的危险，即为具有不发火性。

2.2不发火性的检验？2.2.1试验方法试验前的准备。

材料不发火的鉴定，可采用砂轮来进行。

试验的房间应完全黑暗，以便在试验时易于看见火花。

试验用的砂轮直径为150mm，试验时其转速应为600—1000r/min，并在暗室内检查其分离火花的能力。

检查砂轮是否合格，可在砂轮旋转时用工具钢、石英岩或含有石英岩的混凝土等能发生火花的试件进行磨擦，磨擦时应加10—20N的压力，如果发生清晰的火花，则该砂轮即认为合格。

2.2.2粗骨料的试验。

从不少于50个试件中选出做不发生火花试验的试件10个。

被选出的试件，应是不同表面、不同颜色、不同结晶体、不同硬度的。

每个试件重50—250g，准确度达到1g。

试验时也应在完全黑暗的房间内进行。

每个试件在砂轮上磨擦时，应加以10—20N的压力，将试件任意部分接触砂轮后，仔细观察试件与砂轮磨擦的地方，有无火花发生。

必须在每个试件上磨掉不少于20g后，才能结束试验。

在试验中如没有发现任何瞬时的火花，该材料即为合格。

2.2.3粉状骨料的试验。

粉状骨料除着重试验其制造的原料外，并应将这些细粒材料用胶结料（水泥或沥青）制成块状材料来进行试验，以便于以后发现制品不符合不发火的要求时，能检查原因，同时，也可以减少制品不符合要求的可能性。

2.2.4不发火水泥砂浆、水磨石和水泥混凝土的试验。

主要试验方法同第2.2.2条。

二、施工准备1.材料要求（1）水泥：采用普通硅酸盐水泥，其强度等级不应小于42.5。

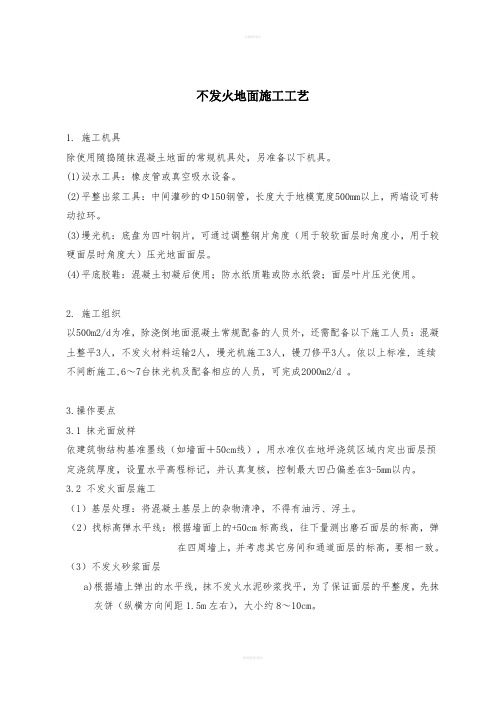

不发火地面施工工艺1. 施工机具除使用随捣随抹混凝土地面的常规机具处，另准备以下机具。

(1)泌水工具：橡皮管或真空吸水设备。

(2)平整出浆工具：中间灌砂的Ф150钢管，长度大于地模宽度500mm以上，两端设可转动拉环。

(3)墁光机：底盘为四叶钢片，可通过调整钢片角度（用于较软面层时角度小，用于较硬面层时角度大）压光地面面层。

(4)平底胶鞋：混凝土初凝后使用；防水纸质鞋或防水纸袋；面层叶片压光使用。

2. 施工组织以500m2/d为准，除浇倒地面混凝土常规配备的人员外，还需配备以下施工人员：混凝土整平3人，不发火材料运输2人，墁光机施工3人，镘刀修平3人。

依以上标准, 连续不间断施工,6～7台抹光机及配备相应的人员，可完成2000m2/d 。

3.操作要点3.1 抹光面放样依建筑物结构基准墨线（如墙面＋50cm线），用水准仪在地坪浇筑区域内定出面层预定浇筑厚度，设置水平高程标记，并认真复核，控制最大凹凸偏差在3-5mm以内。

3.2 不发火面层施工（l）基层处理：将混凝土基层上的杂物清净，不得有油污、浮土。

（2）找标高弹水平线：根据墙面上的+50cm标高线，往下量测出磨石面层的标高，弹在四周墙上，并考虑其它房间和通道面层的标高，要相一致。

（3）不发火砂浆面层a)根据墙上弹出的水平线，抹不发火水泥砂浆找平，为了保证面层的平整度，先抹灰饼（纵横方向间距1.5m左右），大小约8～10cm。

b)灰饼砂浆硬结后，以灰饼高度为标准，抹宽度为8～10cm的纵横标筋。

c)在基层上洒水湿润，刷一道水灰比为0.4～0.5的水泥浆，面积不得过大，随刷浆随铺抹不发火砂浆，并用2m长刮杠以标筋为标准进行刮平，再用木抹子搓平。

d)用人工或抹光机进行提浆，抹平，压光，抛光处理。

4.施工注意事项（1）骨料应表面粗糙，粒径宜为0.15~5mm，含泥量不应大于3%。

有机物含量不应大于0.5%。

（2）严格按工艺要求施工，不得自行更改，保证施工均匀性。

1.0 工程概况1.1 工程简介挤压造粒厂房位于聚丙烯装置中部。

其东部为现场机柜室及树脂回收池；西边为反应单元；南北为放空气回收；北边为鹅卵石地坪。

挤压造粒厂房为框架结构，共五层，总高为36.47m；其一楼地面标高为+0.20m,建筑地面约1612m2。

一楼内有大型框架柱、设有造粒主机及设众多机械设备，设备的管线纵横交错，还设有电缆沟及排水明沟等构筑物。

其地面面层采用不发火地面。

1.2 工程特点设计图纸要求地面面层为不发火地面。

不发火地面是采用NFJ金属型材料，其材质为硬质合金（导电防静电金属粉末），形状呈颗粒，该骨料无毒无味、无放射性元素属绿色环保产品。

不发火地面耐磨、耐冲击、抗压强度高、耐盐碱、耐弱酸、防静电、不发火、易清洁、表面密度大，抗渗性好的工业地坪。

挤压造粒厂房一楼室内有大型的框架柱、大量的设备基础、电缆沟和排水明沟等构筑物，在这些构筑物周边易造成应力集中。

本来四川为余震频发的地区及独特的盆地气候、再加上浇筑面层细石混凝土最高为12cm，低为5cm，平均厚度才是7.5cm，所有这些造成了面层容易产生不规则开裂。

所以，在这些构筑物的周边宽出1m范围内都需把原有的钢筋加密，钢筋加密为：双向，间距为10cm。

为了使浇筑出来的不发火地面有良好的观感质量。

应业主要求，把挤压造粒厂房一楼内的电缆沟盖板面的不发火面层与周边地面面层整体浇筑。

因现场电缆沟盖板已用NFJ金属不发火材料压光，基本预制完毕的；则：○1需要将盖板表面压光的NFJ 材料凿毛。

○2需要把电缆沟壁凿低10cm再整体浇筑不发火面层。

沿着电缆沟区的走向，每边宽出电缆沟盖板1m及包括电缆沟盖在内的范围内钢筋都需加密，钢筋加密为：双向，间距为10cm。

由于每个设备基础周边、每框架柱周边及每电缆沟和电缆沟盖周边的钢筋均需加密。

则增加了钢筋量。

由于挤压造粒厂房一楼地面机械设备及设备管线多，相应施工难度大，对于NFJ金属材料地面施工需要进行多次磨光、压光，利用大型机械进行全面积打磨很困难。

防静电不发火聚氨酯砂浆地坪施工方案编制单位：北京安信三通防静电工程技术有限公司编制日期：2017年2月21日一、工程概况1、工程名称：2、工程面积：3、工程地址：4、设计要求：二、编制依据《建筑施工手册》GB50017-2003《建筑施工安全检查标准》JGJ59-99《建筑地面工程施工质量验收规范》GB50209-2002《施工现场临时用电安全技术规范》JGJ46-2005《防静电检测通用规范》SJ/T10694-2006《地坪涂装材料》GB/T22374-2008《自流平地面工程技术规程》JGJ/T175－2009三、工艺流程1、接地装置检测2、基面处理3、聚氨酯底层施工4、导静电层施工5、防静电聚氨酯面层施工6、成品养护7、防静电不发火检测四、施工准备1、现场要求相关人员到工程现场进行实地勘察，全面地掌握现场实际情况，对可能影响工程施工的相关因素提前与相关部门单位进行交流沟通，以便做出预案，合理安排施工进度。

（1）施工及养护期间的7-10天内，确保封闭施工；（2）施工及养护期间地面平均温度在10度以上，避免昼夜温差过大导致地面凝结水珠；（3）地面无明水，湿度小于6%，判断标准用薄膜覆盖法（用塑料薄膜50cm*50cm覆盖要施工的地面上，四周用胶带封住，24小时候内表面无水珠即可）。

2、机具准备（1）清理机具：铣刨机、研磨机、吸尘器、电镐、切割机、角磨机等。

铣刨机研磨机电镐（2）流平机具：可调速搅拌器，搅料桶、刮板、消泡辊筒、滚刷、钉鞋等。

搅拌器刮板消泡辊筒（3）辅助机具：美纹纸胶带、螺丝刀电笔钳子、电缆、安全插座插头等。

3、物料准备工程的原材料、机具需要物流运输、存储保管等环节，其中包含气候环境等不确定因素，因此在工程实施前必须保障原材料、机具及时到位，物料存放场地也要提前安排并采取必要的防水、防火、防盗等措施。

4、防护准备（1）对作业区域进行遮挡防护，做施工警示标识。

（2）对作业区域附近的一些设备进行必要的防尘保护。

防静电不发火水泥砂浆防静电不发火水泥砂浆施工说明书北京德昌伟业建筑工程技术有限公司请咨询曹经理：防静电不发火出材料曹经理：一、编制依据、施工图纸。

、国家现行有关施工及验收规范，《防静电地面施工及验收规范》、《建筑地面工程施工质量验收规范》中不发火水磨石现行有关规定，规程及质量检验评定标准、本公司现有的技术装备力量及施工经验。

、本公司在其它工程施工中总结的经验。

二、工程概况本工程不发火防静电水泥砂浆地坪面积约平方米。

不发火防静电水泥砂浆地面，其不发火防静电找平层厚为公分左右。

面层材料中，石碴采用粒径的不发火白云石。

导电网采用©钢筋丝，小于X间距泄导网三、施工总体部署、施工平面布置根据现有施工场地及施工现场总平面布置图进行布置，主要布置临设为：()配料房；()砼搅拌站；()石米搅拌站；()钢筋加工间；()水泥库；()砂、石及钢筋堆场；()工地现场办公室及仓库等均利用已有临设。

、主要的施工机械设备根据本工程的特点，我公司为保证工程进度和质量，安排足够的机械设备，具体设备见下表、施工准备：首先对防静电砂浆做不发火实验，并出具不发火检测报告。

()根据已有布置对配料房、砼搅拌站、石米搅拌站、水泥库、砂、石及钢筋堆场等进行布置。

()编制不发火防静电地坪分项施工进度计划，并进行临时用电、用水等的设置。

()根据原有咼程控制点，建立观测点，并绘制测量方格网。

()按照设计图纸，绘制各类施工结点图，并划分好不发火防静电地坪施工流水段。

()所有机械设备进场前后必须检查，确保机况正常，设备就位后现场机修人员进行测试、保养、保证随时投入使用。

()针对关键工序，特殊施工工序的施工编制技术交底书，并由技术人员组织施工人员学习。

()劳动力按施工进度要求合理安排，质安部对进场人员进行安全、质量教育，并对所有进场人员进行三级安全教育。

四、主要施工方法及施工技术保证措施、主要施工方法严格按照《防静电地面施工及验收规范》、《建筑地面工程施工质量验收规范》中不发火防静电地面现行有关规定，规程及质量检验评定标准施工。

不发火沥青砂浆施工工艺嘿，朋友！咱今天来聊聊不发火沥青砂浆施工工艺，这可是个有点意思的活儿！不发火沥青砂浆，您听说过吗？这玩意儿在很多工程里那可是大显身手。

就好比一位默默奉献的幕后英雄，关键时刻总能靠得住。

先来说说施工前的准备工作。

这就像一场战斗前的排兵布阵，马虎不得。

材料得精挑细选，像沥青啊、砂啊、还有各种添加剂，都得是质量上乘的“精兵良将”。

工具也得齐全，什么搅拌器、摊铺机、压实机，一个都不能少，就像战士手中的武器，缺了哪样都不行。

施工的时候呢，得先把基层处理好。

这基层就好比是房子的地基，要是不牢固，那后面可就麻烦大了。

得把基层清扫干净，不能有杂物、灰尘，不然它们就像调皮的小鬼，会捣乱施工效果。

接下来是搅拌沥青砂浆，这可得掌握好比例和搅拌时间。

比例不对，就像做饭盐放多了或者放少了，味道都不对。

搅拌时间不够，材料融合不好；搅拌时间过长，又可能影响性能。

您说这是不是得拿捏得恰到好处？铺设沥青砂浆的时候，那动作得麻利又精准。

就像画家在画布上作画，每一笔都要恰到好处，不能有丝毫的偏差。

铺得薄了厚了都不行，薄了不结实，厚了又浪费材料。

压实这一步也很关键。

压实就像是给新做的糕点定型，得用力均匀，压得实实在在的，让沥青砂浆紧密结合，变得坚固耐用。

施工过程中，还得时刻留意天气。

要是突然下起雨来，那可就糟糕了，就像正在做饭时突然停水停电，让人手忙脚乱。

总之，不发火沥青砂浆施工工艺，每一个环节都要精心对待，不能有半点马虎。

只有这样，才能做出高质量的工程，让大家都满意。

您说是不是这个理儿？。

不发火水泥砂浆施工工艺-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
不发火水泥砂浆施工工艺
1：基层处理：
原有混凝土地面进行凿毛，凿毛完毕后将基层上的灰尘扫掉，用钢丝刷和錾子刷净，剔掉灰浆皮和灰渣层，油污，并用水冲净。

冲洗干净后浇清水浸透地面，待水干后再次用清水浇透地面(多次浇水)。

地面水干后可进行下步作业。

2：涂刷界面剂：
丙烯酸乳液
建议涂刷2遍，第一次涂刷，1公斤丙烯酸乳液建议兑6-8公斤清水稀释后均匀涂刷在地面上，充分浸透地面，待第一次涂刷的界面剂干透后，进行第二次涂刷，1公斤丙烯酸乳液建议兑3-4公斤清水稀释后均匀涂刷在地面上。

第二次涂刷的界面剂干透后方可进行抹灰
4：拌料抹灰
5：.压光
砂浆初凝后，人踩上去，有脚印但不下陷时，用抹子进行多次压光（总收光次数6-7次），边抹边压把坑凹处填平，要求不漏压，表面压平，压光。

6：养护：
地面压光完成后24小时，铺锯末或其它材料覆盖洒水养护，养护时间不少于7天，养护期间应持续洒水保持地面湿润。

不发火地面施工工艺及施工流程一、施工步骤：基层处理→扫浆→混凝土提浆、找平→第一次撒料、抹光→第二次撒料、抹光→表面修饰、抹光→地坪成品养护→切缝二、施工工艺1.清理基层1)将老地面用铣刨机进行凿毛处理，达到麻面效果；2)将铣刨后所产生的垃圾清理干净；3)基层铣刨后所产生的浮土，必须用真空吸尘器吸干净（或用吹风机彻底清扫）。

2.扫浆1)灰尘清理后浇水润湿施工面；2)水泥浆内掺建筑胶（801胶水），用搅拌钻搅拌均匀；3)在浇筑混凝土前30分钟开始扫浆，均匀，无遗漏(扫浆前地面不可有积水）。

3.混凝土提浆、找平1)扫浆完毕后立即铺设砂浆找平，砂浆厚度为20mm-40mm。

找平层在初凝时要除去表面的多余积水（施工人员找平时必须穿钉鞋）；2)找平层砂浆比例为1：3，混凝土强度达到C20以上。

4.面层材料撒布1)待找平层混凝土泌水后，用手撒撒布第一次ＮＦＪ型金属防静电不发火砂浆材料3-4㎏/㎡（若泌水过多，需将表面多余水浆刮除，再进行撒布）。

2)待第一次撒布的材料表面变暗，表示已从基面混凝土吸收足够的水分，这时就可以初次抹平；3)待不发火材料湿透后搓毛，再撒布第二次ＮＦＪ型金属防静电不发火砂浆材料1-2㎏/㎡；4)第二次撒布时先用靠尺或平直刮杆衡量水平度，并调整第一次撒布不平处，第二次撒布方向应与第一次垂直；5)撒布后立即抹平，并重复作业至少两次。

找平时应纵横向交错进行，均匀有序，防止材料聚集；6)施工人员找平时必须穿钉鞋。

5.养护1)不发火砂浆地面施工完成后应及时养护。

适量、适时地浇水，保证养护固化期间水分的充分吸收；2)养护完成三天后，开始大面积浇水养护，保持地面处于饱水状态，养护至少15天。

6.切缝、填料不发火砂浆地面施工完成1-2天后，按照建筑结构设计要求进行锯切分格缝，缝长4m、缝宽4—6mm、深度10mm，内可选填聚氨酯密封胶。

三、不发火地面检测1)根据厂家设计要求不发火地面的混凝土找平厚度为20mm，但为了避免后期造成空鼓、起皮、裂缝等一系列问题。
