建筑电气施工图识图步骤和方法（3）四、建筑电气工程图的特点在GB 6988《电气制图》系列标准中将电气图划分为15类。
而建筑电气工程图的内则主要是系统图、位置图（平面图）、电路图（控制原理图）、接线图、端子接线图、设备材料表等。
建筑电气工程图不同于机械图、建筑图，掌握建筑电气工程图的特点，对阅读建筑电气工程图将会提供很多方便。
它们的主要特点是：1、建筑电气工程图大多数是采用统一的图形符号，并加注文字符号绘制出来的。
图形符号和文字符号就是构成电气工程语言的“词汇”。
因为构成建筑电气工程的设备、元件、线路很多，结构类型不一，安装方式各异，只有借用统一的图形符号和文字符号来表达，才比较合适。
所以，绘制和阅读建筑电气工程图，首先必须明确和熟悉这些图形符号所代表的内容和含义，以及它们之间的相互关系。
2. 任何电路都必须构成其闭合回路。
只有构成闭合回路，电流才能流通，电气设备才能正常工作。
一个电路的组成，包括四个基本要素，即电源、用电设备导线和开关控制设备。
当然，要正确读懂图纸，还必须了解设备的基本结构、工作原理、工作程序、主要性能和用途等。
3. 电路中的电气设备、元件等，彼此之间都是通过导线将其连接起来，构成一个整体。
导线可长可短，能够比较方便地跨越较远的空间距离。
所以电气工程图有时就不像机械工程图或建筑工程图那样比较集中、直观，有时电气设备安装在A处，而控制设备的信号装置、操作开关则可能在B处。
这就要将各有关图纸联系起来，对照阅读。
一般而言，应通过系统图、电路图找联系，通过布置图、接线图找位置，交错阅读，这样读图的效率才可以提高。
4. 建筑电气工程施工往往与主体工程（土建工程）及其他安装工程（给排水管道、工艺管道、采暖通风管道、通讯线路、消防系统及机械设备等安装工程）施工相互配合进行。
例如，电器设备的布置于土建平面布置、立面布置有关；线路走向与建筑结构的梁、柱、门窗、楼板的位置、走向关系，还与管道的规格、用途、走向有关；安装方法与墙体结构有关；特别是一些暗敷线路、电气设备基础及各种电气预埋件更于土建工程密切相关。
电气工程施工图纸识图顺序识图是电气工程施工中十分重要的一环，只有对施工图纸有充分的理解和掌握，才能保证施工的质量和进度。
下面将针对电气工程施工图纸的识图顺序进行详细的介绍。
一、阅读图纸纵览全局在进行电气工程施工图纸识图时，首先要对整个图纸进行纵览，了解电气设备的布局、配电线路的走向、控制系统的布局等整体情况。
这样可以帮助施工人员对整个工程有个整体的把握，有助于分析图纸中的各个部分之间的联系和关联，为后续的详细分析做好准备。
二、分析电气设备布置图电气设备布置图是电气工程施工图纸中的重要部分，包括主配电室、分配电室、动力中心、控制中心等设备的布置情况。
在进行识图时，要注意分析各个设备之间的间距和连线走向，确保设备安装的合理性和便捷性，以便后续的设备安装施工。
三、分析配电线路图配电线路图是电气工程施工图纸中的另一个重要部分，包括电缆线路图和电气设备之间的连接线路图。
在进行识图时，要仔细分析线路的走向、截面和终端设备的连接方式，确保线路连接的准确性和可靠性。
同时，要注意线路的走向和终端设备的位置，便于后续的线路敷设和连接。
四、分析电气控制系统图电气控制系统图是电气工程施工图纸中的另一个重要部分，包括控制柜、控制按钮、接触器等控制设备的布局和连接方式。
在进行识图时，要注意分析各个控制元件之间的逻辑关系和连接方式，确保控制系统的正常运行和可靠性。
同时，要注意控制设备的位置和接线方式，以便后续的控制系统的调试和运行。
五、分析其他相关图纸除了上述几种主要的图纸外，电气工程施工图纸中还包括一些其他相关的图纸，如接地系统图、雷电防护系统图等。
在进行识图时，要注意分析这些相关图纸的内容和要求，确保施工的全面性和完整性。
总的来说，电气工程施工图纸的识图是电气工程施工的重要环节，只有对图纸有充分的理解和掌握，才能保证施工的质量和进度。
施工人员在进行识图时要认真仔细地分析每个部分的内容和要求，确保施工的安全、高效进行。
希望以上内容对电气工程施工图纸的识图有所帮助。
目录一建筑电气工程图基本知识 (2)（一）、建筑电气工程施工图概念 (2)（二）、建筑电气工程图的类别 (3)（三）、建筑电气工程施工图的组成 (3)二电气工程图的识读 (4)（一）、常用的文字符号及图形符号 (4)（二）、读图的方法和步骤 (6)（一）、模拟项目图纸组成 (21)（二）、电力系统的组成 (21)（三）、总干线 (21)（四）、配电系统识读 (21)（五）、平面图 (23)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。
电气工程图的特点（1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。
（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。
（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。
（二）、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。
系统图包括供配电系统图（强电系统图）、弱电系统图。
供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。
强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。
弱电系统图是表示元器件的连接关系。
包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。
2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。
教你三步看懂电路图的方法
电路图主要由元件符号、连线、结点、注释四大部分组成。
接下来给大家分享如何通过三个步骤看懂电路图，一起看一下具体内容。
看懂电路图的三个步骤
（1）首先要看有哪些图形符号和文字符号,了解电路图各组成部分的作用。
分清主电路和辅助电路。
交流回路和直流回路。
（2）主电路是电气控制线路中大电流流过的部分。
包括从电源到电机之间相连的电器元件。
看主回路时要通常从下往上看。
即先从用电设备开始经控制电器元件顺次往电源端看。
通过看主回路，要搞清楚负载是怎样取得电源的。
电源都经过哪些电器原件到达负载和为什么要通过这些电器原件。
（3）辅助电路是控制线路中除了主电路以外的电路。
起流过的电流比较小，看辅助电路时则上自上而下。
从左到右看，即先看主电源，再顺序看各条支路。
分析各条支路电器原件的工作情况及其对主回路的控制关系，注意电气与机械机构的连接关系。
如何画好电路图
（1）如果是串联电路，则按一定的次序从电源的正极向电源的负极画出，遇到什么就画什么，直到完成。
（2）如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接；如果是并联电路，还要注意相交且相连的点要用明显的黑点描出。
（3）画好电路图应注意的事项:
①必须用电路符号表示元件，不能用实物图形。
②整个电路图画成方框型。
③按照实物图元件摆放顺序画电路图。
④养成随时将各元件用字母表示的好习惯。
⑤注意连接处不要形成开路，节点要点好。
快速看懂复杂电路图的方法与技巧对于许多初学者来说，看懂复杂的电路图可能是一项挑战。
但是，通过掌握一些方法和技巧，你可以快速提高自己的读图能力。
以下是一些建议：一、掌握看图技巧1.快速浏览主回路和控制回路：首先，花些时间了解主回路和相应的控制回路。
主回路通常包括电源、开关、负载和保护元件等，而控制回路则包括用于控制主回路的继电器、接触器等元件。
通过比较主回路和控制回路，你可以了解整个电路的工作流程。
2.从上到下看图：正规的电路图通常按照从上到下的顺序逐步解释电路的工作原理。
这种方法有助于你逐步了解电路的各个部分以及它们之间的相互关系。
3.分部分看图：将电路图分成不同的部分来看，例如保护电路、测量电路和控制电路等。
这样有助于你更好地理解每个部分的功能和作用。
4.注意线号：在正规的电路图中，每条线、每个接线端子都有相应的线号。
线号实际上是导线的“名字”，相同的线号表示它们属于同一个分支并具有相同的作用。
通过查找线号，你可以更容易地理解电路图。
5.积累经验：最重要的是，通过不断看图、学习和实践来积累经验。
多看不同类型的电路图，尝试理解它们的工作原理，并与同事或老师讨论。
随着经验的积累，你会发现自己越来越擅长看懂复杂的电路图。
二、加强电工专业知识1.掌握电路基本原理：了解电路的基本原理是理解复杂电路图的基础。
学习欧姆定律、基尔霍夫定律等基本原理，并将它们应用到实际电路中。
2.了解电气拖动系统：熟悉电气拖动系统的组成和功能，包括电动机、接触器、继电器等元件的作用和工作原理。
这将有助于你更好地理解电路图中的各个部分。
3.掌握基础电路图：学习并熟练掌握一些基本的电路图，如电机正反转控制电路、电机星三角降压启动电路等。
通过了解这些基础电路图，你可以更容易地理解更复杂的电路图。
4.积累电子元件知识：了解各种电子元件的功能和作用，例如电阻、电容、二极管等。
这将有助于你更好地理解电路图中各个元件的作用和相互关系。
5.学习电路分析方法：掌握一些基本的电路分析方法，如支路电流法、节点电压法等。

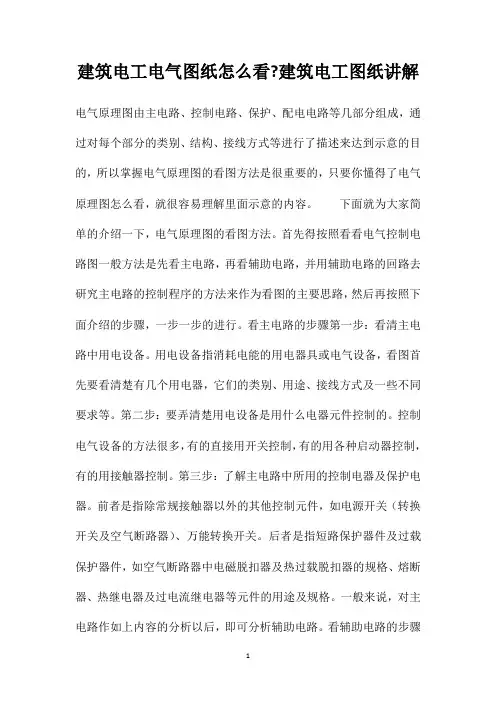

建筑电工电气图纸怎么看?建筑电工图纸讲解电气原理图由主电路、控制电路、保护、配电电路等几部分组成，通过对每个部分的类别、结构、接线方式等进行了描述来达到示意的目的，所以掌握电气原理图的看图方法是很重要的，只要你懂得了电气原理图怎么看，就很容易理解里面示意的内容。
下面就为大家简单的介绍一下，电气原理图的看图方法。
首先得按照看看电气控制电路图一般方法是先看主电路，再看辅助电路，并用辅助电路的回路去研究主电路的控制程序的方法来作为看图的主要思路，然后再按照下面介绍的步骤，一步一步的进行。
看主电路的步骤第一步：看清主电路中用电设备。
用电设备指消耗电能的用电器具或电气设备，看图首先要看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等。
第二步：要弄清楚用电设备是用什么电器元件控制的。
控制电气设备的方法很多，有的直接用开关控制，有的用各种启动器控制，有的用接触器控制。
第三步：了解主电路中所用的控制电器及保护电器。
前者是指除常规接触器以外的其他控制元件，如电源开关（转换开关及空气断路器）、万能转换开关。
后者是指短路保护器件及过载保护器件，如空气断路器中电磁脱扣器及热过载脱扣器的规格、熔断器、热继电器及过电流继电器等元件的用途及规格。
一般来说，对主电路作如上内容的分析以后，即可分析辅助电路。
看辅助电路的步骤第一步：看电源。
首先看清电源的种类．是交流还是直流。
其次．要看清辅助电路的电源是从什么地方接来的，及其电压等级。
电源一般是从主电路的两条相线上接来，其电压为380V。
也有从主电路的一条相线和一零线上接来，电压为单相220V；此外，也可以从专用隔离电源变压器接来，电压有140、127、36、6.3V等。
辅助电路为直流时，直流电源可从整流器、发电机组或放大器上接来，其电压一般为24、12、6、4.5、3V等。
辅助电路中的一切电器元件的线圈额定电压必须与辅助电路电源电压一致。
否则，电压低时电路元件不动作；电压高时，则会把电器元件线圈烧坏。
建筑电气施工图识图步骤和方法（6）以下是GB 6988《电气制图》系列标准对电气图的基本分类，但并非每一种电气装置、电气设备或电气工程，都必须具备这些图纸。
因表达的对象、目的和用途不同，图的数量和种类也不同。
建筑电气工程图是阐述建筑电气系统的工作原理，描述建筑产品的构成和功能，用来指导各种电气设备、电气线路的安装、运行、维护和管理的图纸。
它是沟通电气设计人员、安装人员、操作人员的工程语言，是进行技术交流不可缺少的重要手段。
要看懂建筑电气工程图，必须掌握有关电气图的基本知识，了解各种电气图形符号，了解电气图的构造、种类、特点以及在建筑工程中的作用，还要了解电气图的基本规定和常用术语，以及看图的基本步骤和方法。
一、关于电气图的概念电气图是用各种电气符号、代注释的围框、简化的外形来表示的系统、设备、装置、元件等之间的相互关系的一种简图。
识读电气图时，应了解电气图在不同的使用场合和表达不同的对象时，所采用的表达方式。
GB 6988《电气制图》系列标准规定，电气图的表达形式分为四种。
1、图图是用图示法的各种表达形式的统称，即用图的形式来表示信息的一种技术文件，包括用图形符号绘制的图（如各种简图）以及用其他图示法绘制的图（如各种表图）等。
2.、简图简图是用图形符号、代注释的图框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。
在不致引起混淆时，简图可简称为图。
简图是电气图的主要表达形式。
电气图中的大多数图种，如系统图、电路图、逻辑图和接线图等都属于简图。
3 、表图表图是表示两个或两个以上变量之间关系的一种图。
在不致引起混淆时，表图也可简称为图。
表图所表示的内容和方法都不同于简图。
经常碰到的各种曲线图、时序图等都属于表图，之所以用“表图”，而不用通用的“图表”，是因为这种表达形式主要是图而不是表。
国家标准把表图作为电气图的表达形式之一，也是为了与国际标准取得一致。
4、表格表格是数据按纵横排列的一种表达形式，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或用以提供工作参数等。
建筑电气施工图识图建筑电气施工图是建筑工程中非常重要的一环，它是建筑物电气系统设计的具体呈现，也是电气工程师进行施工和安装的重要参考依据。
对于电气工程师来说，能够准确理解和识图建筑电气施工图是至关重要的，下面将从不同的角度分析建筑电气施工图的识图要点。
首先，建筑电气施工图识图的第一步是了解电气系统的总体布局和各个电气设备的位置。
在建筑电气施工图中，通常会标注出主配电室、分配电室、电表室等重要设备的位置，通过仔细观察图纸上的符号和标记来确定各个设备的具体位置，这是识图的基础。
其次，建筑电气施工图识图的第二步是理解不同电气设备之间的互联关系。
在建筑电气系统中，电源、开关、插座、灯具等设备之间需要良好的连接和配合。
通过观察施工图中的连线、箭头、符号等，能够了解各个设备之间的连接方式和信号传递方式，如何组成一个完整的电气系统。
第三，建筑电气施工图识图的第三步是了解电气线路的走向和布局。
在建筑电气施工图中，电气线路通常通过线路图的形式展现，包括主线电缆、分线箱、照明插座等线路的走向和布局。
通过观察施工图上的线路图案，我们能够了解电线的走向、线径、电缆桥架的位置等关键信息，这对于电气工程师进行施工和安装是非常重要的参考。
第四，建筑电气施工图识图的第四步是掌握电气设备和线路的命名规范。
在建筑电气施工图中，为了便于理解和识别不同设备和线路，通常会采用特定的符号和名称进行命名。
例如，M代表主配电室，DB代表分配电室，SW代表开关，L代表灯具，S代表插座等。
通过掌握这些命名规范，我们能够更加准确地理解和识别电气设备和线路的种类和作用。
除了以上这些基本识图要点，建筑电气施工图的识图还需要有一定的经验积累和专业知识。
电气工程师需要不断学习和了解电气系统的相关知识，熟悉电气设备的特点和使用方法。
同时，还需要在实际工作中积累经验，通过与其他工程师的交流和学习，不断提升自己的识图能力。
总之，对于电气工程师来说，建筑电气施工图识图是一项必备的技能。
理解电路图的步骤和方法
看着复杂的设计图，我想到了高中物理课程中目前的一些分布。
一个微小的误差并不能对整个画面产生效果，所以我们对哪些电气图纸理解的很好。
否则，结果是我们无法控制的。
应该如何理解电子设计图纸？看看向太电气.
看着复杂的设计图，我想到了高中物理课程中目前的一些分布。
一个微小的误差不可能对整个画面有影响，所以我们对哪些电气图纸理解的很好。
否则，结果是我们无法控制的。
应该如何理解电子设计图纸？参见向太电气如何实施电气图纸上的程序。
首先，当看电描记图时，我们通常看电描记图的这些步骤
1.详细检查图纸描述：拿到图纸后，首先要仔细阅读图纸的主标题栏和相关说明，如图纸目录、技术说明、电气元件说明、施工说明等。
并对现有电气图纸的类型、性质和功能有清楚的了解，了解图纸的概况和应整体表达的要点
2.看示意图和框图：示意图和框图仅示意性地表示系统的基本结构、相互关系和主要特征。
接下来，你必须详细看电路图，找出它们的工作原理。
3.看电路图是看图的重点和难点。
电路图是电气图的核心，也是最丰富、最难读的。
看电路图，首先要看图形符号和文字符号，了解电路图各组成部分的功能，区分主电路和辅助电路、交流电路和DC电路。
接下来看主电路，然后按照看辅助电路的顺序看图。
看主回路时，通
常需要从下往上，也就是从电气设备上控制电气元件，依次看电源侧。
从上到下看辅助电路，从左到右，也就是看主电源，然后依次看各支路，分析各支路电气元件的动作状态和对主电路的控制关系，注意电气和机械机构的连接关系。
看一下主电路，就可以知道负载是如何连接到电源的，电源线到达负载的是哪个电气元件，经过的是哪个电气元件。
通过观察辅助电路，应弄清楚辅助电路的组成、电气元件之间的相互关系和控制关系及其工作条件。
另外，了解辅助电路和主电路的关系，搞清楚整个电路的工作原理和龙脉。
4.比较电路图和电路图，比较电路图和电路图，很容易看清楚电路图。
阅读接线图时，根据端子标记和电路标签，从电源侧依次调查，搞清楚电路的流向和电路的连接方式，搞清楚各支路是如何由各种电气元件组成一个闭合电路的。
配电盘(面板)的内部和外部电路必须通过接线端子板相互连接。
配电盘一般有几条线路，端子板上有几个线路触头，外部电路的几条线路可以与端子板的同一个触头连接。
因此，在观察接线图时，为了了解配电盘(面板)内外的电路，必须注意端子板的接线情况。
二、检查电气控制电路图的方法
看电气控制电路图的一般方法是先看主电路再看辅助电路，研究主电路在辅助电路中的控制程序。
1.检查主电路步骤：检查主电路步骤：中的电气设备。
电气设备是指消耗电能的电气设备或电气设备。
当你看附图时，首先会有几个电气
设备，它们的类型、用途、接线方法和几个不同的要求都会变得清晰。
在第二步骤：中，找出哪个电气部件控制用户电力设备。
控制电气设备的方法有很多，如开关直接控制、各种启动器控制、接触器控制等。
步骤3:知道主电路中使用的控制电气设备和保护电气设备。
前者是指正常接触器以外的控制设备，如电源开关(转换开关和空气开关)和通用转换开关。
后者是指短路保护装置和过载保护装置，如空气开关中电磁断路器和热过载断路器的规格，熔断器、热继电器和过流继电器的用途和规格。
一般来说，如果对主电路进行如上分析，辅助电路也是可以分析的。
第四步：看电源。
要知道电源电压电平，需要知道是从380V还是220V供电，从母线供电，从配电盘供电，还是从发电机组供电。
2.检查辅助电路步骤：辅助电路包括控制电路、信号电路和照明电路。
分析控制电路。
根据主回路中各电机和执行器的控制要求，逐一找出控制回路中的其他控制环节，“将控制线归零”，并按功能划分为若干个局部控制回路部分进行分析。
当控制线复杂时，可以排除照明、显示等与控制无关的电路进行集中分析。
第一步看：的电源。
先看电源的类型。
交流或直流。
接下来我们来看看辅助电路的电源接在哪里，它的电压电平。
电源一般由主电路的两相线连接，电压为380V。
它由主电路的相线和零线连接。
电压可以是单相220伏，也可以通过专用隔离电源变压器连接。
电压分别为140、127、36、6.3V，当辅助电路为DC时，DC电源可用整流器、发电机组或放大器连接，电压一般
为24、12、6、4.5、3V等。
辅助电路中所有电气元件的额定线圈电压必须与辅助电路的电源电压一致。
否则，电路元件在电压低的时候不工作，电子元件的线圈在电压高的时候烧坏。
步骤：了解控制电路中使用的各种继电器和接触器的用途。
如果使用特殊结构的继电器，还需要了解其工作原理。
步骤3:根据辅助电路研究主电路的工作情况。
通过分析这些内容并满足主电路的要求，可以分析辅助电路的工作过程。
控制电路通常按照操作顺序描绘在两条水平电源线或两条垂直电源线之间。
因此，分析也可以从左到右或从上到下进行。
对于复杂的辅助电路，整个辅助电路构成一个大电路，这个大电路又分为几个独立的小电路，每个小电路控制一个电气装置或一个动作。
当一个小电路形成闭合电路，电流流动时，电路中的电气元件(接触器或继电器)工作，接通电气设备，切断电源。
在辅助电路中，通常使用按钮或开关来接通电路。
控制电路的分析必须始终满足主电路的动作要求。
在充分了解主电路对控制电路的要求后，才能真正掌握控制电路的动作原理。
我们不能孤立地看各部分的动作原理，看动作之间是否存在相互制约的关系，比如在电机正反转之间设置互锁等。
第四步3360研究电气部件之间的相互关系。
电路中的所有电气元件不是隔离的，而是相互连接和限制的。
这种相互控制关系有时由一个电路表示，有时由多个电路表示
(1)分析主电路。
根据各电机和执行器的控制要求，分析各电机和执行器的控制内容，如电机启动、转向控制、制动等基本控制环节。
(2)分析辅助电路。
观察辅助电路的供电情况，明确辅助电路中各种电气元件的功能及其相互制约关系。
(3)联锁和保护环节分析。
生产机械对安全性和可靠性要求很高。
为了满足这些要求，除了合理选择拖动和控制方案外，控制线还设置了一系列电气保护和必要的电气联锁。
(4)分析特殊控制环节。
有些控制线与主线和控制线关系不密切，也有一些相对独立的特殊环节。
例如，可以引用产品校正装置、自动检测系统、晶闸管触发电路、自动温度调节装置等。
这些部分往往是一个小系统，阅读分析方法可以参考上面的分析过程，利用电子技术、通信技术、自动控制系统、检验和转换等知识进行逐一分析。
(5)一般检查。
在“四舍五入”并依次分析各局部电路的工作原理和各部分之间的控制关系后，必须通过“四舍五入”来检查整个控制电路是否有泄漏。
最后，从整体角度出发，进一步检查和了解控制环节之间的联系，明确了解电路图中电气元件的功能、动作过程和主要参数
无论我们如何制作电气图的几个步骤，都必须严格执行上述步骤和方法。
因为有些我们无法面对的事情，可能会因为我们的一些缺点而发生。
毕竟我们的工作跟电有关，健康第一。
