云台的工作原理
云台是指在航拍无人机中用来稳定相机的装置,它可以让相机保持水平,减少飞行时的抖动,从而获得更加稳定和清晰的航拍画面。
那么,云台是如何实现这一功能的呢?接下来,我们将详细介绍云台的工作原理。
首先,云台通过内置的陀螺仪和加速度计来感知飞行器的姿态和运动状态。
这些传感器可以实时监测飞行器的倾斜角度、加速度和角速度等参数,从而及时反馈给云台控制系统。
其次,云台控制系统根据传感器的反馈信息,通过内部的电机和伺服系统来实现对相机的实时调整。
当飞行器发生倾斜或者抖动时,云台控制系统会迅速做出反应,调整云台的角度和位置,使相机保持水平并且稳定。
此外,云台还可以根据用户的操作指令进行手动调整,比如改变拍摄角度、旋转或者俯仰等。
这些操作也都是通过云台控制系统来实现的,可以实现精准而灵活的相机控制。
总的来说,云台的工作原理就是通过传感器感知飞行器的姿态
和运动状态,然后通过控制系统对云台进行实时调整,从而保持相
机的稳定和水平。
这种设计可以有效减少飞行时的抖动和晃动,为
航拍画面提供更加清晰和稳定的效果。
在实际应用中,不同类型的云台可能采用不同的传感器和控制
系统,但其基本的工作原理都是类似的。
通过了解云台的工作原理,我们可以更好地理解航拍无人机的工作机制,从而更好地利用和操
作这些设备,获得更加优质的航拍作品。
总之,云台作为航拍无人机中的重要组成部分,其稳定工作原
理的理解对于航拍爱好者和从业者都是非常重要的。
希望通过本文
的介绍,能够对云台的工作原理有一个更加清晰的认识。
云台的工作原理
云台是一种用于相机、望远镜等设备的机械装置,能够使设备在水平和垂直方向上进行平稳的旋转和倾斜,以实现对拍摄对象或观测目标的精准定位和跟踪。
云台的工作原理主要包括机械传动、稳定控制和电动驱动三个方面。
首先,云台的机械传动是通过齿轮、链条、液压缸等传动机构实现的。
在水平方向上,齿轮和链条等装置将电机的转动传递给云台的旋转结构,使其能够水平方向上进行旋转;在垂直方向上,液压缸或齿轮等机构将电机的转动传递给云台的倾斜结构,使其能够垂直方向上进行倾斜。
通过这些传动机构,云台能够实现对设备的精确控制和定位。
其次,云台的稳定控制是通过陀螺仪、加速度计等传感器实现的。
这些传感器可以感知设备的倾斜和旋转状态,并将这些信息反馈给控制系统。
控制系统根据传感器的反馈信号,通过对电机的控制,对云台进行实时调整,使其保持相对稳定的姿态。
这种稳定控制可以有效减小摄像机拍摄时的抖动,并提高图像质量。
最后,云台的电动驱动是通过电机实现的。
电机可以根据控制系统的指令,精确控制云台的旋转和倾斜运动。
常见的电机有直流电机和步进电机,它们通过电流的控制和转动的编码,驱动云台进行精确的运动。
同时,电机也可以根据需要对旋转速度和加速度进行调节,以适应不同的应用场景。
总之,云台通过机械传动、稳定控制和电动驱动等多种技术手
段实现对设备的平稳旋转和倾斜,以满足拍摄或观测的需求。
它在摄影、航空航天、军事等领域具有广泛应用。
云台控制方案概述云台是指一种能够在水平和垂直方向上进行旋转和倾斜的装置。
在很多领域,如航空航天、军事和摄影等,云台被广泛应用于实现准确的目标跟踪和拍摄。
本文将介绍一个基于电机控制的云台控制方案,旨在实现精确的云台控制。
硬件设计电机选择在设计云台控制方案时,选择合适的电机是非常重要的。
一般来说,步进电机和直流电机是常见的选择。
步进电机具有精准的控制性能,并且在停止时具有较高的静态扭力。
而直流电机则具有较高的动态响应能力和较低的成本。
根据具体需求,选择合适的电机类型。
传感器云台控制方案还需要一些传感器来提供姿态和位置信息。
常见的传感器包括陀螺仪、加速度计和磁力计。
陀螺仪用于测量云台的旋转角速度,加速度计用于测量云台的倾斜角度,磁力计用于测量云台相对于地磁北极的方向角。
控制器云台控制方案的控制器一般由微处理器或单片机实现。
控制器可以接收传感器的数据,并根据预设的控制算法计算出电机的控制指令。
控制器还应该具备与外部设备通信的功能,以便实现远程控制或数据传输。
软件设计传感器数据采集首先,控制器需要对陀螺仪、加速度计和磁力计进行数据采集。
可以通过接口(如I2C或SPI)与这些传感器进行通信,并读取传感器的原始数据。
然后,根据传感器的特性和数据格式,进行数据解析和校准处理,得到准确的姿态和位置信息。
控制算法控制算法是云台控制方案中最关键的部分。
根据目标跟踪或拍摄需求,可以选择合适的控制算法。
常见的控制算法包括PID控制算法和模糊控制算法。
这些算法可以根据传感器数据计算出电机的控制指令,使云台能够准确地跟踪目标或进行拍摄。
控制指令输出控制指令输出是将计算得到的控制指令转化为电机的驱动信号。
如果使用步进电机,可以通过步进电机驱动器将控制指令转化为电流驱动步进电机。
如果使用直流电机,可以通过PWM信号控制电机的转速和方向。
控制指令输出要考虑电机的响应特性,以确保云台能够实现精确的控制。
功能扩展云台控制方案还可以进一步扩展其功能。
摄像头云台控制原理
摄像头云台控制原理概述
摄像头云台是一种可以远程控制的装置,用于调整和控制安装在其上的摄像头的角度和方向。
它主要由电机、控制电路和传感器组成。
1. 电机:摄像头云台通常配备有两个电机,分别用于水平和垂直方向的运动控制。
这些电机可以根据控制信号进行精确的位置调整。
2. 控制电路:控制电路是摄像头云台的核心部分,它接收来自操作者或者自动化系统的指令信号,并将其转换为相应的电机控制信号。
这些信号告诉电机应该移动到什么位置以及以何种速度进行移动。
3. 传感器:为了实现精确的控制,摄像头云台通常配备有各种传感器。
其中包括角度传感器和反馈传感器。
角度传感器可以检测电机当前的位置,而反馈传感器可以将实际位置信息反馈给控制电路,以确保控制的准确性。
4. 通信接口:为了实现远程控制,摄像头云台通常还具有各种通信接口,如无线电或网络连接。
这些接口可以使操作者通过外部设备发送控制信号,实时控制云台运动。
5. 控制算法:云台控制中的算法很关键,它可以根据接收到的指令信号和传感器反馈信息进行位置调整和运动控制。
常见的
控制算法包括PID控制算法和模糊控制算法,通过对电机控制信号的动态调整,使得摄像头云台能够快速、准确地响应操作者的指令。
总之,摄像头云台的控制原理主要涉及电机、控制电路、传感器、通信接口和控制算法等组成部分的协同工作,通过精确的控制来实现摄像头的方向和角度的调整。

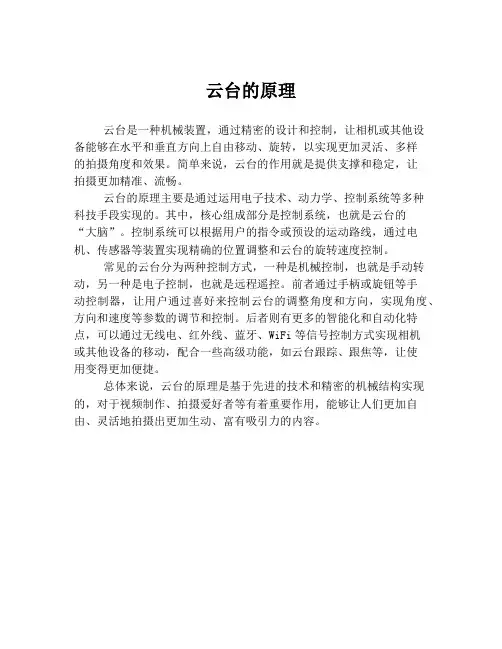

云台的原理
云台是一种机械装置,通过精密的设计和控制,让相机或其他设
备能够在水平和垂直方向上自由移动、旋转,以实现更加灵活、多样
的拍摄角度和效果。
简单来说,云台的作用就是提供支撑和稳定,让
拍摄更加精准、流畅。
云台的原理主要是通过运用电子技术、动力学、控制系统等多种
科技手段实现的。
其中,核心组成部分是控制系统,也就是云台的
“大脑”。
控制系统可以根据用户的指令或预设的运动路线,通过电机、传感器等装置实现精确的位置调整和云台的旋转速度控制。
常见的云台分为两种控制方式,一种是机械控制,也就是手动转动,另一种是电子控制,也就是远程遥控。
前者通过手柄或旋钮等手
动控制器,让用户通过喜好来控制云台的调整角度和方向,实现角度、方向和速度等参数的调节和控制。
后者则有更多的智能化和自动化特点,可以通过无线电、红外线、蓝牙、WiFi等信号控制方式实现相机
或其他设备的移动,配合一些高级功能,如云台跟踪、跟焦等,让使
用变得更加便捷。
总体来说,云台的原理是基于先进的技术和精密的机械结构实现的,对于视频制作、拍摄爱好者等有着重要作用,能够让人们更加自由、灵活地拍摄出更加生动、富有吸引力的内容。

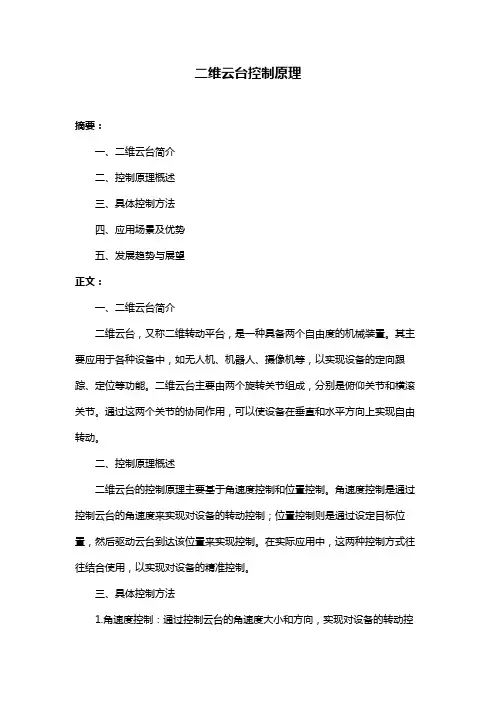

二维云台控制原理摘要:一、二维云台简介二、控制原理概述三、具体控制方法四、应用场景及优势五、发展趋势与展望正文:一、二维云台简介二维云台,又称二维转动平台,是一种具备两个自由度的机械装置。
其主要应用于各种设备中,如无人机、机器人、摄像机等,以实现设备的定向跟踪、定位等功能。
二维云台主要由两个旋转关节组成,分别是俯仰关节和横滚关节。
通过这两个关节的协同作用,可以使设备在垂直和水平方向上实现自由转动。
二、控制原理概述二维云台的控制原理主要基于角速度控制和位置控制。
角速度控制是通过控制云台的角速度来实现对设备的转动控制;位置控制则是通过设定目标位置,然后驱动云台到达该位置来实现控制。
在实际应用中,这两种控制方式往往结合使用,以实现对设备的精准控制。
三、具体控制方法1.角速度控制:通过控制云台的角速度大小和方向,实现对设备的转动控制。
这种控制方法适用于对实时响应要求较高的场景,如无人机在复杂环境中的快速跟踪。
2.位置控制:通过设定目标位置,然后控制云台逐步到达该位置。
这种控制方法适用于对定位精度要求较高的场景,如摄像机的定点拍摄。
3.复合控制:角速度控制与位置控制的结合,可以在保证实时响应的同时,实现对设备的精准定位。
四、应用场景及优势1.应用场景:二维云台广泛应用于无人机、机器人、摄像机、气象观测等领域,可以实现设备的定向跟踪、定位、观测等功能。
2.优势:二维云台具备较高的转动速度和精度,能够在复杂环境下实现对设备的稳定控制,提高工作效率和准确性。
五、发展趋势与展望1.发展趋势:随着科技的不断进步,二维云台的控制技术将越来越成熟,应用领域也将不断拓展。
2.展望:未来,二维云台将在智能化、小型化、轻量化等方面取得更多突破,为各行各业提供更加高效、便捷的控制解决方案。
综上所述,二维云台作为一种重要的控制装置,其控制原理及方法在实际应用中具有重要意义。
无人机云台控制系统的设计与实现自从电子技术飞速发展以来,人类的生活变得越来越高效和方便。
特别是近年来,无人机技术的快速发展,加速了人们对高空拍摄、物流配送等方面的追求和实现。
然而,在实际操作中,无人机的飞行稳定性和姿态控制效果也面临巨大的挑战。
为了解决这一问题,无人机云台控制系统的设计与实现尤为重要。
一、无人机云台控制系统的意义与应用无人机云台控制系统是一种能够实现云台稳定、精确控制无人机姿态的装置。
基于图像处理系统,该系统的原理是实时获取无人机云台传感器数据,并按照所需的姿态角度进行调整,自动控制云台高度、方向和视线。
这样,无人机在在高空作业过程中,就可以保持更加稳定的状态,提高拍摄、运输和监视等各方面的效率与安全性。
二、无人机云台控制系统的基本组成(1) 控制系统主控芯片: 通常采用fpga或smo等高性能处理器,可实现精准控制和高速数据处理。
(2) 控制算法: 云台运动控制的核心,是实现无人机精准姿态控制的基本方法和步骤。
(3) 传感器: 主要包括陀螺仪、加速度计、磁力计和气压计等,可检测无人机的各项姿态参数。
(4) 云台驱动器: 可实现云台的三维转动,用于控制云台的位移、偏航和俯仰等动作。
(5) 视觉感知网络: 通过图像识别技术,实现无人机的自主导航、自动飞行和避障等功能。
三、无人机云台控制系统的设计与实现(1) 基于飞控系统的控制算法: 根据无人机的飞行动态特性,设计一种能够实现云台精准姿态控制的控制算法,通过全面优化和精密校准,提高控制效率和运行速度。
(2) 数模混合式控制方案: 根据模拟技术和数字技术的不同特点,采用混合式控制方案,实现云台的高精度运动控制和平稳性能。
(3) 高性能云台驱动器: 采用三相平衡电机驱动器和功率电子驱动控制技术,实现高精度云台运动,令其更加可控、高效、稳定。
(4) 反馈控制电路的优化: 结合多种传感器数据,设计全面、精确和实时性的反馈控制电路,能够对无人机云台姿态状态进行精准控制和反馈。
专利名称:一种云台装置及控制方法
专利类型:发明专利
发明人:魏承赟,甘星泽,陈发展,谭俊辉,莫文佐,殷严刚,李全申请号:CN202110117972.9
申请日:20210128
公开号:CN112815193A
公开日:
20210518
专利内容由知识产权出版社提供
摘要:本发明公开了一种云台装置及控制方法,包括云台本体、跟焦轮、按键、安装台和主控电路板,跟焦轮转动设置在云台本体上,安装台和云台本体转动连接,用于安装拍摄装置,按键可以有多个,用于设置复位值,主控电路板对跟焦轮和按键进行控制。
需要回到某个初始位置时,操作按键,跟焦轮上的传感器感应到当前环磁体的磁场信息,输出信号值,并将该信号值传递到主控电路板,主控电路板运算该信号值获得当前位置信息,主控电路板根据当前位置信息与存储的焦点信息比较,计算出角度差值,根据该角度差值控制目标器件,使得目标器件的转子自动旋转回到初始位置处,从而解决通过手动调节目标器件使得拍摄不够方便的问题。
申请人:桂林飞宇科技股份有限公司
地址:541004 广西壮族自治区桂林市东环路东侧、桂林国家高新区信息园D-14-1b地块
国籍:CN
代理机构:北京中济纬天专利代理有限公司
代理人:石燕妮
更多信息请下载全文后查看。

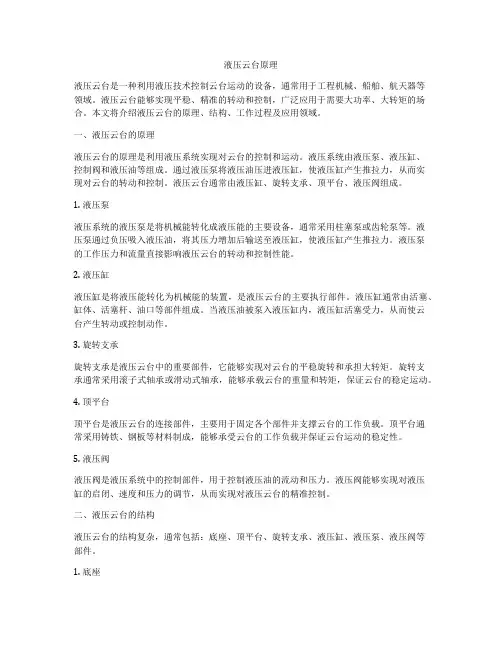

液压云台原理液压云台是一种利用液压技术控制云台运动的设备,通常用于工程机械、船舶、航天器等领域。
液压云台能够实现平稳、精准的转动和控制,广泛应用于需要大功率、大转矩的场合。
本文将介绍液压云台的原理、结构、工作过程及应用领域。
一、液压云台的原理液压云台的原理是利用液压系统实现对云台的控制和运动。
液压系统由液压泵、液压缸、控制阀和液压油等组成。
通过液压泵将液压油压进液压缸,使液压缸产生推拉力,从而实现对云台的转动和控制。
液压云台通常由液压缸、旋转支承、顶平台、液压阀组成。
1. 液压泵液压系统的液压泵是将机械能转化成液压能的主要设备,通常采用柱塞泵或齿轮泵等。
液压泵通过负压吸入液压油,将其压力增加后输送至液压缸,使液压缸产生推拉力。
液压泵的工作压力和流量直接影响液压云台的转动和控制性能。
2. 液压缸液压缸是将液压能转化为机械能的装置,是液压云台的主要执行部件。
液压缸通常由活塞、缸体、活塞杆、油口等部件组成。
当液压油被泵入液压缸内,液压缸活塞受力,从而使云台产生转动或控制动作。
3. 旋转支承旋转支承是液压云台中的重要部件,它能够实现对云台的平稳旋转和承担大转矩。
旋转支承通常采用滚子式轴承或滑动式轴承,能够承载云台的重量和转矩,保证云台的稳定运动。
4. 顶平台顶平台是液压云台的连接部件,主要用于固定各个部件并支撑云台的工作负载。
顶平台通常采用铸铁、钢板等材料制成,能够承受云台的工作负载并保证云台运动的稳定性。
5. 液压阀液压阀是液压系统中的控制部件,用于控制液压油的流动和压力。
液压阀能够实现对液压缸的启闭、速度和压力的调节,从而实现对液压云台的精准控制。
二、液压云台的结构液压云台的结构复杂,通常包括:底座、顶平台、旋转支承、液压缸、液压泵、液压阀等部件。
1. 底座底座是液压云台的支撑部件,通常由钢板、铸铁等材料制成,能够承受云台的重量和工作负载,并通过螺栓紧固在地面或机械设备上。
2. 顶平台顶平台连接在底座上方,用于固定液压缸和旋转支承,通常由铸铁、钢板等材料制成,能够承受云台的工作负载并保证云台运动的稳定性。
本技术提供一种云台控制装置,采用ARM9架构的高性能S3C2410嵌入式控制器为核心结合WIFI无线通信等技术进行设计,由嵌入式应用电路(1)、WIFI无线通信芯片(2)、液晶触摸屏模块(3)、GPRS模块(4)、单片机控制器(5)、WIFI无线通信芯片(6)、步进电机模块(7)、振动检测模块(8)共同组成,通过液晶触摸屏虚拟出云台上、下、左、右调节四个功能键,使用WIFI无线通信芯片实现云台控制指令传输;根据云台控制指令驱动步进电机转动从而实现云台上、下、左、右调节;当检测到振动信号将通过GPRS模块向管理者手机报警;装置具有实用性强、操控简单、功能强大等显著特点。
技术要求
1.一种云台控制装置,由嵌入式应用电路(1)、WIFI无线通信芯片(2)、液晶触摸屏模块(3)、GPRS模块(4)、单片机控制器(5)、WIFI无线通信芯片(6)、步进电机模块(7)、振动检测模块(8)共同组成,其特征在于:a).由S3C2410嵌入式控制器、两片K4X1G163PC-FGC6存储器接成2Gb容量的SDRAM、一片K9GAG08U0E-S存储器接成16Gb容量的NAND Flash 构成嵌入式应用电路(1),由88W8686芯片构成WIFI无线通信芯片(2),由AT070TN83V1模块构成液晶触摸屏模块(3),由M23模块构成GPRS模块(4),由AT89S51单片机构成单片机控制器(5),由88W8686芯片构成WIFI无线通信芯片(6),由两块THB6128步进电机驱动芯片、两个42BYGHW609步进电机构成步进电机模块(7),由MMA7660FC模块构成振动检测模块(8);b).S3C2410嵌入式控制器的LCD控制接口、数据接口分别接AT070TN83V1模块的控制端口、数据端口,虚拟出云台上、下、左、右调节四个功能键;c).S3C2410嵌入式控制器的MISO、MOSI、CLK、ENT2、NSS0端口分别接WIFI无线通信芯片(2)的SDO、SDI、CLK、SINTN、CS端口,AT89S51单片机构的RXD、TXD、T1、/INT0、P1.0端口分别接WIFI无线通信芯片(6)的SDO、SDI、CLK、SINTN、CS端口,实现指令传输;d).AT89S51单片机的P
2.0-P2.7端口接两块THB6128步进电机驱动芯片的输入端口,两块THB6128步进电机驱动芯片的输出端口驱动两个42BYGHW609步进电机,实现云台上、下、左、右调节;e).AT89S51单片机构的/INT1端口接MMA7660FC模块的第五端口,实现振动信号检测,S3C2410嵌入式控制器的RXD1、TXD1端口分别接M23模块的TXD、RXD端口,当检测到振动信号将通过M23模块向管理者手机报警。
技术说明书
一种云台控制装置
技术领域
本技术涉及嵌入式控制器技术、WIFI无线通信技术、GPRS技术、液晶触摸屏技术、单片机控制器技术、步进电机控制技术、振动检测技术,尤其是一种云台控制装置。
背景技术
随着社会发展节奏的变快,人们的安全问题也越来越多,因此对安全监控技术提出了更高的要求。
云台作为摄像头角度调节的部件,云台的控制技术也在不断发展,随着无线通信技术、传感器检测技术、嵌入式控制器技术的发展,为高性能云台控制技术提供了有效支持。
本装置以高性能、低功耗S3C2410嵌入式控制器为核心结合无线通信等技术设计出一种高性能、高安全性的云台控制装置。
技术内容
本技术的目的在于提供一种云台控制装置,通过液晶触摸屏虚拟出云台上、下、左、右调节四个功能键,使用WIFI无线通信芯片传输云台控制指令;根据云台控制指令驱动步进电机转动从而实现云台上、下、左、右调节;当检测到振动信号将通过GPRS模块向管理者手机报警。
本技术解决其技术问题所采用的技术方案是:采用ARM9架构的高性能S3C2410嵌入式控制器为核心结合WIFI无线通信技术、GPRS技术、液晶触摸屏技术、单片机控制器技术、步进电机控制技术、振动检测技术进行设计,由嵌入式应用电路(1)、WIFI无线通信芯片(2)、液晶触摸屏模块(3)、GPRS模块(4)、单片机控制器(5)、WIFI无线通信芯片(6)、步进电机模块(7)、振动检测模块(8)共同组成,其特征在于:由S3C2410嵌入式控制器、两片K4X1G163PC-FGC6存储器接成2Gb容量的SDRAM、一片K9GAG08U0E-S存储器接成
16Gb容量的NAND Flash构成嵌入式应用电路(1),由88W8686芯片构成WIFI无线通信芯片(2),由AT070TN83V1模块构成液晶触摸屏模块(3),由M23模块构成GPRS模块(4),由AT89S51单片机构成单片机控制器(5),由88W8686芯片构成WIFI无线通信芯片(6),由两块THB6128步进电机驱动芯片、两个42BYGHW609步进电机构成步进电机模块(7),由MMA7660FC模块构成振动检测模块(8);S3C2410嵌入式控制器的LCD控制接口、数据接口分别接AT070TN83V1模块的控制端口、数据端口,虚拟出云台上、下、左、右调节四个功能键;S3C2410嵌入式控制器的MISO、MOSI、CLK、ENT2、NSS0端口分别接WIFI 无线通信芯片(2)的SDO、SDI、CLK、SINTN、CS端口,AT89S51单片机构的RXD、TXD、T1、/INT0、P1.0端口分别接WIFI无线通信芯片(6)的SDO、SDI、CLK、SINTN、CS端口,实现指令传输;AT89S51单片机的P2.0-P2.7端口接两块THB6128步进电机驱动芯片的输入端口,两块THB6128步进电机驱动芯片的输出端口驱动两个42BYGHW609步进电机,实现云台上、下、左、右调节;AT89S51单片机构的/INT1端口接MMA7660FC 模块的第五端口,实现振动信号检测,S3C2410嵌入式控制器的RXD1、TXD1端口分别接M23模块的TXD、RXD端口,当检测到振动信号将通过M23模块向管理者手机报警。
本技术的有益效果是:采用ARM9架构的高性能S3C2410嵌入式控制器为核心结合WIFI无线通信技术、GPRS技术、液晶触摸屏技术、单片机控制器技术、步进电机控制技术、振动检测技术进行设计,通过液晶触摸屏虚拟出云台上、下、左、右调节四个功能键,使用WIFI无线通信芯片实现云台控制指令传输;根据云台控制指令驱动步进电机转动从而实现云台上、下、左、右调节;当检测到振动信号将通过GPRS模块向管理者手机报警;装置具有实用性强、操控简单、功能强大等显著特点。
附图说明
下面结合附图对本技术作进一步的描述。
图1所示是本技术的原理结构框图,图中:1.嵌入式应用电路、2.WIFI无线通信芯片、3.液晶触摸屏模块、4.GPRS模块、5.单片机控制器、6.WIFI无线通信芯片、7.步进电机模块、8.振动检测模块。
具体实施方式
参见图1本技术由嵌入式应用电路(1)、WIFI无线通信芯片(2)、液晶触摸屏模块(3)、GPRS 模块(4)、单片机控制器(5)、WIFI无线通信芯片(6)、步进电机模块(7)、振动检测模块(8)共同组成。
嵌入式应用电路(1)由S3C2410嵌入式控制器、两片K4X1G163PC-FGC6存储器接成2Gb容量的SDRAM、一片K9GAG08U0E-S存储器接成16Gb容量的NANDFlash构成。
由88W8686芯片构成WIFI无线通信芯片(2),88W8686芯片采用SPI总线通信,将88W8686芯片设为从设备,S3C2410嵌入式控制器设为主设备,S3C2410嵌入式控制器的MISO端口接88W8686芯片的串行数据输出端口SDO、S3C2410嵌入式控制器的MOSI端口接
88W8686芯片的串行数据输入端口SDI、S3C2410嵌入式控制器的时钟CLK接88W8686芯片的时钟端口CLK、S3C2410嵌入式控制器的外部中断2即ENT2端口接88W8686芯片的触发端口SINTN、S3C2410嵌入式控制器的片选信号端口NSS0接88W8686芯片的片选信号端口CS。
由88W8686芯片构成WIFI无线通信芯片(6),AT89S51单片机构的RXD、TXD、
T1、/INT0、P1.0端口分别接WIFI无线通信芯片(6)的SDO、SDI、CLK、SINTN、CS端口。
S3C2410嵌入式控制器和AT89S51单片机通过WIFI芯片实现指令传输功能。
由AT070TN83V1模块构成液晶触摸屏模块(3),S3C2410嵌入式控制器的LCD控制接口、数据接口分别接AT070TN83V1模块的控制端口、数据端口,虚拟出云台上、下、左、右调节四个功能键。
由M23模块构成GPRS模块(4),由AT89S51单片机构成单片机控制器(5),由两块THB6128步进电机驱动芯片、两个42BYGHW609步进电机构成步进电机模块(7),由MMA7660FC 模块构成振动检测模块(8)。
AT89S51单片机的P2.0-P2.7端口接两块THB6128步进电机驱动芯片的输入端口,两块THB6128步进电机驱动芯片的输出端口驱动两个42BYGHW609步进电机,实现云台上、下、左、右调节。
AT89S51单片机构的/INT1端口接
MMA7660FC模块的第五端口,实现振动信号检测,S3C2410嵌入式控制器的RXD1、TXD1端口分别接M23模块的TXD、RXD端口,当检测到振动信号将通过M23模块向管理者手机报警。
