铝型材生产工艺流程图

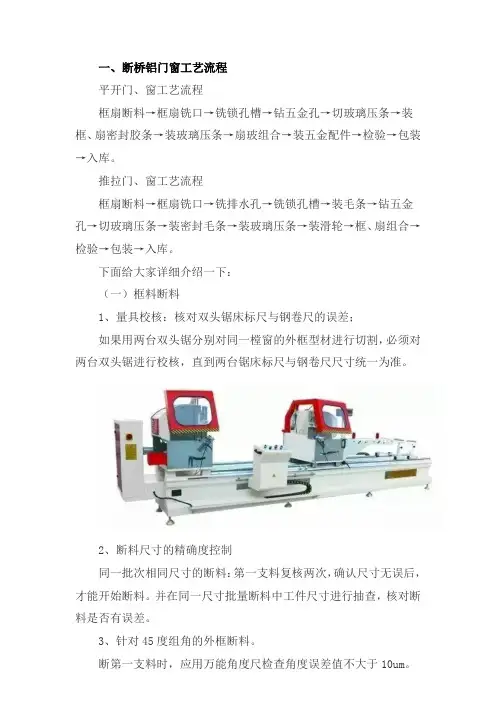

一、断桥铝门窗工艺流程平开门、窗工艺流程框扇断料→框扇铣口→铣锁孔槽→钻五金孔→切玻璃压条→装框、扇密封胶条→装玻璃压条→扇玻组合→装五金配件→检验→包装→入库。

推拉门、窗工艺流程框扇断料→框扇铣口→铣排水孔→铣锁孔槽→装毛条→钻五金孔→切玻璃压条→装密封毛条→装玻璃压条→装滑轮→框、扇组合→检验→包装→入库。

下面给大家详细介绍一下：（一）框料断料1、量具校核：核对双头锯床标尺与钢卷尺的误差；如果用两台双头锯分别对同一樘窗的外框型材进行切割，必须对两台双头锯进行校核，直到两台锯床标尺与钢卷尺尺寸统一为准。

2、断料尺寸的精确度控制同一批次相同尺寸的断料：第一支料复核两次，确认尺寸无误后，才能开始断料。

并在同一尺寸批量断料中工件尺寸进行抽查，核对断料是否有误差。

3、针对45度组角的外框断料。

断第一支料时，应用万能角度尺检查角度误差值不大于10um。

（二）框料工艺孔槽铣削1、平开外框。

外框中柱需要铣缺，铣榫。

铣缺、铣榫时，先用同型号废铝或者断一条短料试样，确认中柱铣缺、铣榫后与外框角缝严密咬合。

2、推拉外框。

铣推拉框下滑时，先用料头放样，直到下滑料头铣缺与边框完全咬合后，才能用新料铣缺。

下滑滑轮茎条铣缺作为排水孔时，其长度不超过20mm.两端头长度应一致。

1800mm铣两个排水孔，超过1800mm铣三个排水孔。

铣缺后的上下滑，应严格配对，避免铣错、铣反。

铣孔铣缺时，型材不能有划伤和划痕。

（三）扇料工艺孔槽铣削1、推拉门、窗扇；勾光铣口，勾光、上下口应铣方正，左右余量一致。

滑轮调节孔应正确，孔距型材边缘左右应一致。

推拉门锁孔高度：扇高2300mm以内，锁孔位置离地垂直距离950-1150mm;推拉窗铣锁高度：离地垂直距离1500-1600mm；相邻门窗的门窗锁孔高度必须一致。

2、平开门、窗；铣平开门锁孔高度：离地面垂直距离950-1150mm；铣平开窗锁孔高度：离地面垂直距离1500-1600mm;平开窗锁孔离型材边必须一致，误差不得超过1mm，锁孔高度与相邻窗的锁孔高度必须一致。

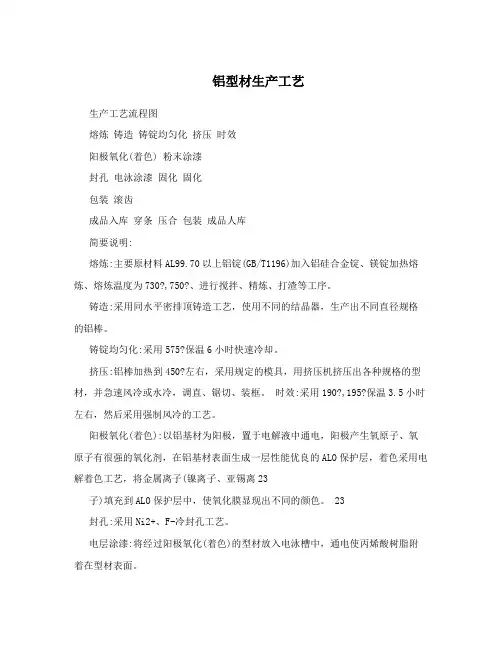

铝型材生产工艺生产工艺流程图熔炼铸造铸锭均匀化挤压时效阳极氧化(着色) 粉末涂漆封孔电泳涂漆固化固化包装滚齿成品入库穿条压合包装成品人库简要说明:熔炼:主要原材料AL99.70以上铝锭(GB/T1196)加入铝硅合金锭、镁锭加热熔炼、熔炼温度为730?,750?、进行搅拌、精炼、打渣等工序。

铸造:采用同水平密排顶铸造工艺，使用不同的结晶器，生产出不同直径规格的铝棒。

铸锭均匀化:采用575?保温6小时快速冷却。

挤压:铝棒加热到450?左右，采用规定的模具，用挤压机挤压出各种规格的型材，并急速风冷或水冷，调直、锯切、装框。

时效:采用190?,195?保温3.5小时左右，然后采用强制风冷的工艺。

阳极氧化(着色):以铝基材为阳极，置于电解液中通电，阳极产生氧原子、氧原子有很强的氧化剂，在铝基材表面生成一层性能优良的ALO保护层，着色采用电解着色工艺，将金属离子(镍离子、亚锡离23子)填充到ALO保护层中，使氧化膜显现出不同的颜色。

23封孔:采用Ni2+、F-冷封孔工艺。

电层涂漆:将经过阳极氧化(着色)的型材放入电泳槽中，通电使丙烯酸树脂附着在型材表面。

固化:将电泳涂漆的型材在180+20?温度下，用30分钟左右烘干固化。

粉末喷涂:铝型材基材经过铬化前处理，通过静电喷涂上粉末涂料。

固化:将粉末涂料的型材在200?温度下烘烤10分钟。

滚齿、穿条、压合:采用穿条式工艺生产隔热铝型材，首先生产出带槽位的铝型材，用专用的滚齿设备在槽位上开出0.5,1.0深的齿来。

穿入尼龙隔热条PA66-GF，用压合设备将两支铝型材复合在一起，生产出具节能性能的隔热铝型材。

下面红色为工作计划模板，不需要的下载后可以编辑删除～谢谢工作计划一、近期今年是在新的工作岗位工作的年，是熟悉工作，履职，方法，积累经验的一年，年中“转变，”，即转变工作角色，工作职责。

转变工作角色:参加工作近十年了，从事的工作一直都单一，以至于对行业的工作所知甚少，以至陌生，县办公室全县的核心机构，工作涉及到全县各行各业，对此，在思考问题，事情时，跳出以前在的思维，摆正的位置，全局意识，转变工作角色。

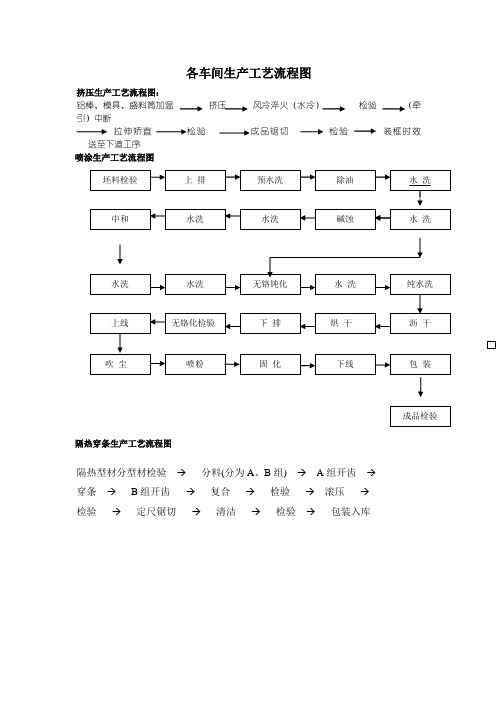

各车间生产工艺流程图
挤压生产工艺流程图：
铝棒、模具、盛料筒加温 挤压 风冷淬火（水冷） 检验 （牵引）中断
拉伸矫直 检验 成品锯切 检验 装框时效 送至下道工序
喷涂生产工艺流程图
隔热穿条生产工艺流程图
隔热型材分型材检验 → 分料(分为A 、B 组) → A 组开齿 →
穿条 → B 组开齿 → 复合 → 检验 → 滚压 →
检验 → 定尺锯切 → 清洁 → 检验 → 包装入库
坯料检验 水洗 水 洗 上 排 预水洗 除油 水 洗 中和 水洗 碱蚀 水 洗 纯水洗 无铬钝化 水洗 水洗 上线 无铬化检验 下 排 烘 干 沥 干 吹 尘 喷粉 固 化 下线 包 装
成品检验。

铝合金型材的生产工艺流程铝合金型材由于它的环保性、稳定性、易加工性和装饰等特性，被建筑行业广泛应用。

建筑铝合金型材可分为挤压基材、阳极氧化型材、电泳涂漆型材、粉末喷涂型材、氟碳漆喷涂型材、穿条隔热型材、注胶隔热型材等等。

铝合金型材的生产工艺:请点击此处输入图片描述新美鱼上千种模具堆放处▲一、模具制作：模具设计——运用CAD SOLID WORK软件来制作精准的图纸机加工——根据图纸在车床上把模具钢坯料加工出直径、厚度等，在加工中心加工出焊合室和分流孔热处理——在真空淬火炉中对模具进行热处理，加强模具硬度线切割——通过线切割加工出模孔尺寸电火花——电火花加工出模具工作带抛光——在整个模型出来后对模具进行抛光处理，抛光出光滑的工作带，方可挤压出表面光滑的型材检验试模氮化——加强模具工作带强度，达到53-54度，更加耐用请点击此处输入图片描述新美鱼挤压作业生产线，刚挤压出的铝合金基材▲二、熔铸配料装炉——按相应比例，配备铝锭、中间合金等原料，将铝锭投入熔炼炉内熔化——利用天然气燃烧融化铝锭，搅拌使成分及温度均匀，提升铝液温度以备调整成分及精炼配合金——根据合金要求调整铝液成分比例精炼排渣——对铝液进行除渣除气，提高铝液品质静置——用于精密过滤铸造——连续铸造，生产出各规格的铝棒均质——铝棒置均化炉中进行成分均匀化处理，以消除铸锭残余应力，改善加工性能，提高挤压速度，最终完成均质铝棒生产请点击此处输入图片描述新美鱼铝合金型材成品仓库▲三、挤压铝棒加热——控制在410~500度之间挤压——按“高温低速、低温高速”的原则，挤压出型材矫直——通过冷弯形矫正，拉直后消除型材弯曲、扭拧等缺陷，同时不能产生桔皮、面不平人工时效——严格按照时效工艺制度进行时效处理，提高合金强度包装入仓——不需要进行进一步表面处理的铝型材，在进行长度、强度等系列测量后包装入仓请点击此处输入图片描述新美鱼立式静电粉末喷涂生产线上排的基材▲四、表面氟碳处理(通过静电作用，在铝合金及其表面喷上二氟己烯，颜色均匀、抗褪色、抗污能力优越)一次上架——将挤压完成的铝合金上架前处理——在前处理区按规程对材料进行多重清洗，彻底洗净表面油污铬化——在铬化池进行铬化，表面将生成一种细密而稳定的铬化膜，良好的吸附能力可提高涂料附着力烘干——将铬化后的铝材置于干燥炉内二次上架——喷涂前进行局部打磨，确保材料平整无灰油漆涂装——两涂一烤，需进行“底漆、面漆”涂装、三涂一烤需进行“底漆、面漆、清漆”、四涂二烤需进行“底漆、隔离漆、烘烤、面漆、清漆”烘烤固化包装入仓五、粉末喷涂(是通过静电作用在铝合金及其表面涂上一道粉末涂层，涂层附着力、耐耗性、耐剥落能力、抗紫外线能力强上架——将挤压完成的型材上架，前处理——在前处理区按规程彻底洗净材料表面油污后进行铬化烘干——将铬化后的铝材置于炉中烘干喷涂——进入喷涂区进行粉末喷涂固化——让粉末在200度下进行固化晾料后下架，检验通过后包装入仓请点击此处输入图片描述新美鱼氧化生产线上正在进行氧化处理的铝合金型材▲六、氧化(铝合金在阳极氧化过程中经电解在表面会形成氧化铝薄膜，氧化过的铝合金经过电解着色，可生产多种颜色)上架——上架到导电架上前处理——在前处理区按规程对材料进行多重清洗，彻底洗净材料表面油污阳极氧化——将铝型材置于电解质溶液中，利用电解使其表面形成氧化铝薄膜着色——需要着色的氧化型材可进行电解着色，随时间增长，颜色由浅变深可生产多种颜色封孔——对氧化膜进行封孔处理下架——铝型材滴干检测下架，包装入仓七、电泳(在氧化的基础上通过电泳作用，在氧化膜上覆盖一层水溶性丙烯酸漆膜，型材将具有更强的耐水性、耐耗性、耐磨性、表面更光滑美观)上架——将材料架到立式导电架上前处理——在前处理区按规程对材料进行多重清洗，彻底洗净材料表面油污阳极氧化——将铝型材置于电解质溶液中，利用电解使其表面形成氧化铝薄膜着色——在着色池中进行电解着色电泳——将型材置于电泳池中通过电泳作用在氧化膜上覆盖一层水溶性丙烯酸漆膜固化——进入固化炉，在180度炉温中固化生成膜晾料后下架，检验通过后包装入仓请点击此处输入图片描述新美鱼隔热穿条生产线上的工人正在忙于生产▲八、断桥(经过表面处理的铝型材在内外高导热性材料之间加入低导热性隔铝物做断桥处理，可让产品达到隔热要求，断桥方式有两种即“穿条式”与“注胶式”。

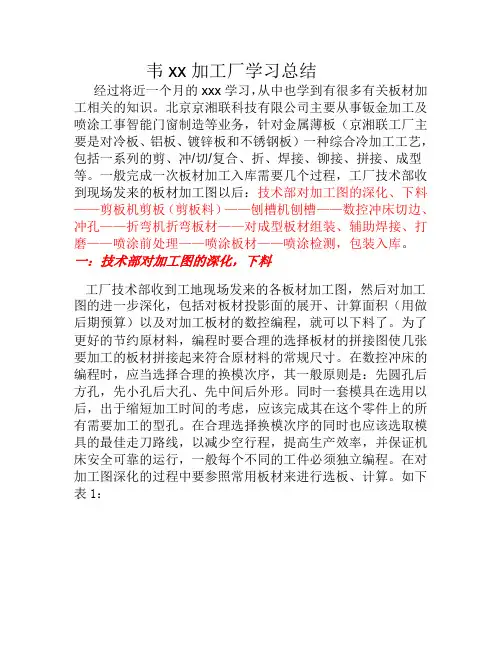

韦xx加工厂学习总结经过将近一个月的xxx学习，从中也学到有很多有关板材加工相关的知识。

北京京湘联科技有限公司主要从事钣金加工及喷涂工事智能门窗制造等业务，针对金属薄板（京湘联工厂主要是对冷板、铝板、镀锌板和不锈钢板）一种综合冷加工工艺，包括一系列的剪、冲/切/复合、折、焊接、铆接、拼接、成型等。

一般完成一次板材加工入库需要几个过程，工厂技术部收到现场发来的板材加工图以后：技术部对加工图的深化、下料——剪板机剪板（剪板料）——刨槽机刨槽——数控冲床切边、冲孔——折弯机折弯板材——对成型板材组装、辅助焊接、打磨——喷涂前处理——喷涂板材——喷涂检测，包装入库。

一：技术部对加工图的深化，下料工厂技术部收到工地现场发来的各板材加工图，然后对加工图的进一步深化，包括对板材投影面的展开、计算面积（用做后期预算）以及对加工板材的数控编程，就可以下料了。

为了更好的节约原材料，编程时要合理的选择板材的拼接图使几张要加工的板材拼接起来符合原材料的常规尺寸。

在数控冲床的编程时，应当选择合理的换模次序，其一般原则是：先圆孔后方孔，先小孔后大孔、先中间后外形。

同时一套模具在选用以后，出于缩短加工时间的考虑，应该完成其在这个零件上的所有需要加工的型孔。

在合理选择换模次序的同时也应该选取模具的最佳走刀路线，以减少空行程，提高生产效率，并保证机床安全可靠的运行，一般每个不同的工件必须独立编程。

在对加工图深化的过程中要参照常用板材来进行选板、计算。

如下表1：二：剪板机剪板（剪板料）数控剪板机（下图1）是借于运动的上刀片和固定的下刀片，采用合理的刀片间隙，对各种厚度的金属板材施加剪切力，使板材按所需要的尺寸断裂分离，一般采用脚踏或按钮操纵进行单次或连续剪切金属。

数控剪板机可分为：脚踏式（人力）、机械数控剪板机式、液压摆式数控剪板机等。

数控剪板机常用来剪裁直线边缘的板料毛坯。

剪切工艺应能保证被剪板料剪切表面的直线性和平行度要求，并尽量减少板材扭曲，以获得高质量的工件。

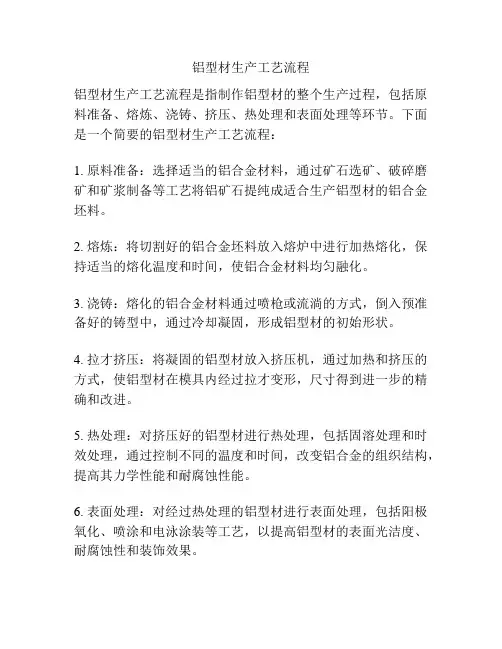

铝型材生产工艺流程
铝型材生产工艺流程是指制作铝型材的整个生产过程，包括原料准备、熔炼、浇铸、挤压、热处理和表面处理等环节。

下面是一个简要的铝型材生产工艺流程：
1. 原料准备：选择适当的铝合金材料，通过矿石选矿、破碎磨矿和矿浆制备等工艺将铝矿石提纯成适合生产铝型材的铝合金坯料。

2. 熔炼：将切割好的铝合金坯料放入熔炉中进行加热熔化，保持适当的熔化温度和时间，使铝合金材料均匀融化。

3. 浇铸：熔化的铝合金材料通过喷枪或流淌的方式，倒入预准备好的铸型中，通过冷却凝固，形成铝型材的初始形状。

4. 拉才挤压：将凝固的铝型材放入挤压机，通过加热和挤压的方式，使铝型材在模具内经过拉才变形，尺寸得到进一步的精确和改进。

5. 热处理：对挤压好的铝型材进行热处理，包括固溶处理和时效处理，通过控制不同的温度和时间，改变铝合金的组织结构，提高其力学性能和耐腐蚀性能。

6. 表面处理：对经过热处理的铝型材进行表面处理，包括阳极氧化、喷涂和电泳涂装等工艺，以提高铝型材的表面光洁度、耐腐蚀性和装饰效果。

7. 产品检验：对生产好的铝型材进行外观质量、尺寸精度、力学性能和耐腐蚀性能等方面的检验，确保产品质量符合要求。

8. 包装和运输：符合质量要求的铝型材经过包装后，安全、准确地进行运输，以满足客户的需求。

以上就是铝型材生产工艺流程的一个简要描述，具体工艺流程可能因不同的铝型材类型和生产厂家而有所不同，但总体步骤相似。

铝型材生产工艺的每个环节都需要严格的控制和操作，以确保产品质量的稳定和可靠。

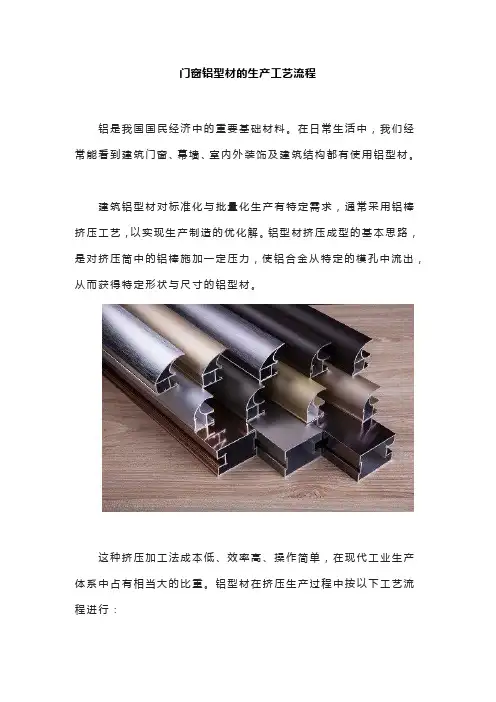

门窗铝型材的生产工艺流程铝是我国国民经济中的重要基础材料。

在日常生活中，我们经常能看到建筑门窗、幕墙、室内外装饰及建筑结构都有使用铝型材。

建筑铝型材对标准化与批量化生产有特定需求，通常采用铝棒挤压工艺，以实现生产制造的优化解。

铝型材挤压成型的基本思路，是对挤压筒中的铝棒施加一定压力，使铝合金从特定的模孔中流出，从而获得特定形状与尺寸的铝型材。

这种挤压加工法成本低、效率高、操作简单，在现代工业生产体系中占有相当大的比重。

铝型材在挤压生产过程中按以下工艺流程进行：铝棒平铺→一次加热12根铝棒→温度达480℃保温1h→模具加热至480℃→模具放入模座→送至原料口→挤压→牵引→矫直→时效→出炉→200℃后保温2h→冷却→完成步骤一原料制作根据计算得出所需铝型材的成分含量配比，合理配备各种原材料。

将铝锭加热到一定的温度进行熔化，并在融化的铝液中加入一定量的合金元素（系统门窗类产品线通常添加镁、硅）。

通过相应的精炼手段除去熔体内的杂渣、废气等。

在合格的铸造工艺条件下，将熔炼好的铝液倒入铸造机，冷却铸造成一根根直径、规格符合预期的圆铸棒。

步骤二铝棒挤压①将铝棒平铺放置在料架上，避免相邻过近或堆砌摆放，预留出安全操作空间，防止铝棒产生滚动甚至跌落。

②在熔炉内对铝棒和模具进行加热，使温度上升达到480℃，并保温1h后方可进行后续加工；③将模具放置在挤压机的模座内，将铝棒放入挤压机入料口处准备挤压；，赞1.④挤压好的型材从出料孔出来，料头由牵引机进行牵引，根据设定好的长度尺寸进行初步切割。

步骤三校直处理牵引挤压成型的铝型材通常不满足直线度标准，影响后续在机械设备上的使用或操作。

将挤压成型的铝型材送至调正台进行直线度的矫直处理，随后运送到成品区进行定尺切割。

步骤四时效处理把铝合金型材材料放入时效炉加热到一定温度，并保温2-3小时，能显著提高铝合金型材的机械性能，尤其是硬度属性。

将切割完毕的铝型材装入料框中，运送至时效区，进入时效炉后进行人工时效处理。

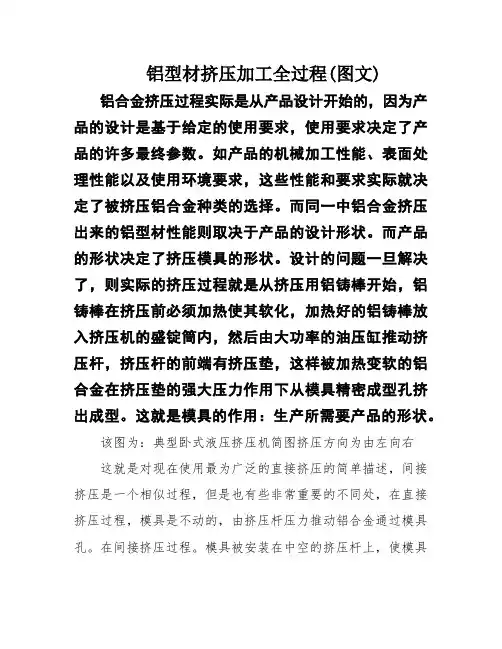

铝型材挤压加工全过程(图文)铝合金挤压过程实际是从产品设计开始的，因为产品的设计是基于给定的使用要求，使用要求决定了产品的许多最终参数。

如产品的机械加工性能、表面处理性能以及使用环境要求，这些性能和要求实际就决定了被挤压铝合金种类的选择。

而同一中铝合金挤压出来的铝型材性能则取决于产品的设计形状。

而产品的形状决定了挤压模具的形状。

设计的问题一旦解决了，则实际的挤压过程就是从挤压用铝铸棒开始，铝铸棒在挤压前必须加热使其软化，加热好的铝铸棒放入挤压机的盛锭筒内，然后由大功率的油压缸推动挤压杆，挤压杆的前端有挤压垫，这样被加热变软的铝合金在挤压垫的强大压力作用下从模具精密成型孔挤出成型。

这就是模具的作用：生产所需要产品的形状。

该图为：典型卧式液压挤压机简图挤压方向为由左向右这就是对现在使用最为广泛的直接挤压的简单描述，间接挤压是一个相似过程，但是也有些非常重要的不同处，在直接挤压过程，模具是不动的，由挤压杆压力推动铝合金通过模具孔。

在间接挤压过程。

模具被安装在中空的挤压杆上，使模具向不动的铝棒坯进行挤压，迫使铝合金通过模具向中空的挤压杆挤出。

其实挤压过程类似于挤牙膏，当压力作用于牙膏封闭端时，圆柱状的牙膏就从圆形的开口处被挤出来。

如果开口是扁平的，则挤压出来的牙膏就是带状了。

当然复杂的形状也能在相同形状的的开口处被挤出来。

例如，蛋糕师使用特殊形状的管子挤压冰淇淋来做各种修饰花边，他们所做的其实就是挤压成型。

虽然你不能用牙膏或冰淇淋生产很多很有用的产品，你也不能用手指就将铝合金挤压成铝管。

但是你能依靠大功率的液压机将铝合金从一定形状的模孔处挤压出来生产种类繁多、很有用的几乎任何形状的产品。

下图（左）挤压开始时第一根型材刚刚被挤出一段，（右）为铝型材生产过程中。

铝棒铝棒就是挤压过程的坯料，挤压用铝棒可以是实心也可以是空心的，通常是圆柱体，长度由挤压盛锭筒决定。

铝棒通常是通过铸造成型，也有的锻造或粉末锻压成型。

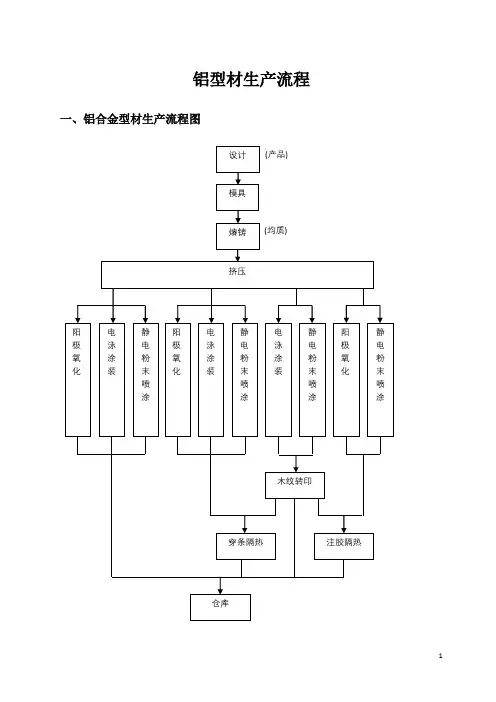

铝型材生产流程一、铝合金型材生产流程图一、产品设计篇根据客户的来样或者来图，由专业的技术人员进行对接，讨论型材的最优化设计方案，并组织公司人员进行评审，出具标准图纸后双方签字确认。

二、模具篇 根据使用需求详细了解开模产品参数，如：规格尺寸、力学性能等、形态结构（产品规格尺寸、结构的难易程度会直接影响开模定制的成本投入）；根据以上了解，技术人员开始出具模具设计图纸，以及技术参数； 1、模具加工工艺流程图模具：平流模客户沟通来图/来样 图纸评审标准图绘制 客户确认开模通知 图纸批准 图纸发放模具：分流模三、熔铸篇铝棒的质量是直接影响整个产品质量的首要一环。

为了确保铝棒的质量达到国际先进水平，从设备的投入，工艺的优化和材料的确挑选，我公司作出如下工作：1、好的产品质量首先要有先进的设备作为基础，我公司配备具有自动加料、电磁搅拌功能的先进节能环保铝棒熔铸炉、深井式热顶铸棒机和铝棒均质炉。

使用在线除气、净化系统；全线采用PLC控制系统。

2、合金化学成分的合理性直接影响挤压性能及产品力学性能。

为了确保合金成分的合理配比，我公司引进德国电磁波光谱仪严格控制化学成份,多次进行成份复验。

3、铝锭的来源：选用国内外优质的A00铝锭，分别来自国内十大铝厂以及加拿大、澳大利亚等国进口。

4、现生产各种规格铝棒：∮101、∮120、∮152、∮178、∮254等多种规格。

5、铝锭融化温度为750℃，均质温度为570℃。

（一）、对比优点：选用先进设备、优质原料、独特工艺和先进的检测设备。

选用优质纯铝锭（99.7% A00 AL）作为原料，配备具有自动加料、电磁搅拌功能的先进节能环保铝棒熔铸炉、深井式热顶铸棒机和铝棒均质炉。

使用在线除气、净化系统；全线采用PLC控制系统。

引进德国的电磁波光谱仪严格控制化学成份。

何为均质以及均质的好处：铸锭均匀化，可以消除铸锭残余应力，提高塑性，改善加工性能，提高挤压制品的掠夺速度及表面质量。

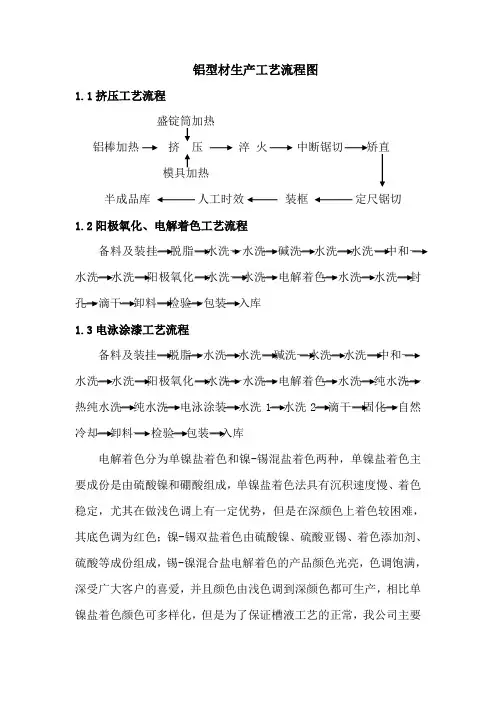

铝型材生产工艺流程图1.1挤压工艺流程盛锭筒加热铝棒加热挤压淬火中断锯切矫直模具加热半成品库人工时效装框定尺锯切1.2阳极氧化、电解着色工艺流程备料及装挂—脱脂—水洗—水洗—碱洗—水洗—水洗—中和—水洗—水洗—阳极氧化—水洗—水洗—电解着色—水洗—水洗—封孔—滴干—卸料—检验—包装—入库1.3电泳涂漆工艺流程备料及装挂—脱脂—水洗—水洗—碱洗—水洗—水洗—中和—水洗—水洗—阳极氧化—水洗—水洗—电解着色—水洗—纯水洗—热纯水洗—纯水洗—电泳涂装—水洗1—水洗2—滴干—固化—自然冷却—卸料—检验—包装—入库电解着色分为单镍盐着色和镍-锡混盐着色两种，单镍盐着色主要成份是由硫酸镍和硼酸组成，单镍盐着色法具有沉积速度慢、着色稳定，尤其在做浅色调上有一定优势，但是在深颜色上着色较困难，其底色调为红色；镍-锡双盐着色由硫酸镍、硫酸亚锡、着色添加剂、硫酸等成份组成，锡-镍混合盐电解着色的产品颜色光亮，色调饱满，深受广大客户的喜爱，并且颜色由浅色调到深颜色都可生产，相比单镍盐着色颜色可多样化，但是为了保证槽液工艺的正常，我公司主要是生产以青底色调为主的电泳香槟颜色，并将此颜色定为今后的主打。

单镍盐着色主要是保证目前已有客户木纹订单的生产。

1.4粉末喷涂工艺流程工艺流程：工件装挂酸蚀除油水洗水洗无铬钝化处理水洗纯水洗沥水烘干喷涂固化卸料检验包装入库喷涂铝合金型材具有优良的耐蚀性和耐候性，坚固耐用，外观装饰好，颜色丰富，可依客户的要求颜色进行组织生产，且生产工艺比阳极氧化简单，环保安全等特点，在建筑、装潢、运输等行业得到广泛应用。

除油主要是酸性除油剂及硫酸等组成，主要是将型材表面在挤压过程中所产生的油脂清除干净，为后道工序提供保障。

钝化处理分为含铬的磷铬酸盐处理和无铬的钛-锆盐等处理工艺。

目前大部分前处理工艺是采用磷铬酸盐处理，此工艺是成熟的生产工艺，并且所生成的化学氧化膜在各项性能上都很好，但是在环保上会产生含铬的污水，而铬的处理又较难，会给企业及社会带来一定的影响，因此国家在大力推行无铬环保的化学处理方式，我公司所采用是是无铬的钛-锆盐工艺，此工艺所生产的膜已基本能与磷铬酸工艺所生产的膜相媲美，各方面的性能都能够达到标准要求，此工艺为企业及社会的环境保护工作也带来了一定的作用，在全国行业内是为数不多的使用该工艺的厂家之一。

钻此面6个直径为2.5的孔
NO 1
作业步骤作业员在作业前需戴上手套，备好相应的辅助工具;
图片：
1.去避位边的毛刺
2.去两端边的毛刺
3.去3.25缺口的毛刺
4.去8.0缺口的毛刺
包装以2PCS对扣起
来包裹,每包6PCS.
图1.两产品对扣对产品平面进行拉丝图2.拉丝中
图4.拉丝后的两产品对扣起来摆放图4.拉丝后整齐放于栈板上排列好.
作业步骤
图片：
1.全检端面部位是否有毛刺,缺口等不良.
2.全检表面.
3.全检内侧是否有严重毛刺等不良.此处打R或者L 字母.
3.全检内侧是否有严重毛刺等不良.全检项目:
1.表面不可有粗线,乱纹,砂眼,划伤等不良;
2.两端不可有碰缺,变形等不良;
1.全检端面部位是否有毛刺,缺口等不良.
2.全检表面.
此处打R或者L
字母.
作业员在作业前需戴上手套与口罩,备好相应的辅助工具;
80MM
覆膜后两端包裹珍。

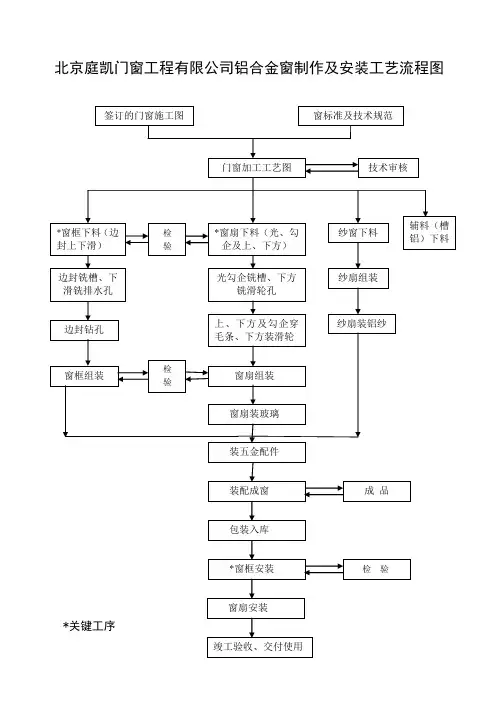

铝合金门窗制作工艺流程图标*”为关键工序（一）、下料（关键工序）A、工序流程：*为关键工序B、操作方法1、领料后仔细确认下料加工单和优化单材料与实物一致。

2、确认下料方式（90°或45°或异型）3、确认型材放置方向是否正确。

4、根据不同的型材选择不同的工装卡具。

5、根据不同的型材调整锯片的进给速度和冷却剂的喷射量。

6、45°下料时应仔细测量料高，如果安装模具要经锯床水平台面与料的最高点做料高，不许单独测量原材料的料高（测料高采用游标卡尺，至少3点，以平均值为准）7、下料时必须严格执行首检制，确认无误后方可成批下料（由工艺员、质检员、班长认可并做好首检记录），并且在下料过程中要进行抽检。

&主操手和副操手应互检，每次调整尺寸或角度，副操手应复合尺寸和角度，防止批量尺寸或角度出现错误，9、角码要根据不同的型材试装后，方可成批下料，样窗及私人窗，如果没有订购角码，可自行配制，应以间隙不大于0.2为准。

工程用角码一定按设计要求提角码料切割。

10、工件的数量应以生产部下发的下料单或班长经书面形式提供的数量为准，确保数量无误（生产部或班长签字为准）。

11、尺寸：框料0—— +0.5 ；扇料—0.5 —— 0.。

12、下完料后要及时清除腔内的铝屑（用压缩空气吹，但是要注意安全），要按照不同的规格,标明尺寸/数量，分类码放整齐，不同规格不能混放，转到下道工序时要办好交接记录（填好工艺卡片）。

13、合格下料转到下道工序后，下料任务单由下料工签字后交组长保存，以便查阅。

14、需交接班时，应有记录，并作好交接手续。

由于交接不当而出现的问题由交接双方负同责15、检查方法：检查首件记录、现场抽查、按照批量3%抽查且不少于5根。

C、质量控制点：1、型材下料后的长度L±0.52、角度偏差一10 'D、检验标准：下料长度L±0.5,角度偏差—10 '，型材不得夹伤和变形，切口平整，不准缺角或留有断E、基本要求：1、人员要求：经过机械设备操作规程的培训，考核合格,熟悉本职工作的所有程序。
