建筑工程防雷施工规范建筑工程防雷施工规范1、引言1.1 目的本文档旨在规范建筑工程防雷施工，确保建筑物及其设备处于安全状态，防止雷击事故发生，保护人身安全和财产安全。
1.2 适用范围本文档适用于各类建筑工程，包括住宅、商业建筑、工业厂房等。
2、术语和定义2.1 雷电指大气中的静电放电现象，表现为强烈的电流和电压的突发放电。
2.2 雷电防护装置指用于保护建筑物及其设备免受雷击危害的装置，包括避雷针、引下线、接地装置等。
3、建筑物雷电防护原则3.1 安全性原则建筑物雷电防护系统应确保建筑物及其设备在雷电活动期间不受损坏，同时保护人员免受雷击危害。
3.2 经济性原则建筑物雷电防护系统应在保证安全的前提下，尽可能减少建设成本。
4、建筑物雷电防护设计要求4.1 建筑物分类根据建筑物用途和高度等级，将建筑物分为不同类别，确定相应的雷电防护等级。
4.2 避雷针4.2.1 安装位置避雷针应安装在建筑物的最高部位，并与建筑物结构可靠连接。
4.2.2 避雷针高度避雷针的高度应根据建筑物的高度和周围环境确定，并符合相关标准的要求。
4.3 引下线4.3.1 引下线材料引下线应采用具有良好导电性能和抗腐蚀能力的材料，如铜或铝。
4.3.2 引下线布置引下线应沿着建筑物外表面垂直布置，并与地面的接地装置连接。
4.4 接地装置4.4.1 选择合适的接地装置根据建筑物类型和使用情况，选择适合的接地装置，确保良好的接地效果。
4.4.2 接地装置的布置接地装置应布置在建筑物周围的适当位置，并与引下线连接。
5、施工与验收5.1 施工注意事项在施工过程中，应严格按照设计要求进行安装，确保施工质量。
5.2 防雷施工验收防雷施工完成后，应进行验收，并出具相应的防雷施工验收报告。
6、本文档所涉及附件如下：（请根据具体情况列出相关附件，如图纸、设计文件等）7、本文档所涉及的法律名词及注释：（根据具体情况列出相关法律名词及其注释）。
建筑施工防雷技术规范随着现代城市建设的快速发展，建筑施工防雷技术成为了保障建筑物及其使用者安全的重要措施。
本文将就建筑施工防雷技术规范展开论述，包括设计原则、施工过程中的防雷措施、材料选用以及维护管理等方面。
通过遵循这些规范，能够最大程度地保障建筑物的雷电安全。
一、设计原则在建筑设计过程中，应从建筑物的结构、高度、用途和地理环境等多方面综合考虑雷电活动的特点，合理确定防雷等级。
设计人员应根据相关规范进行合理布置避雷母线、接地装置以及避雷装置，并合理设置金属构件接地网。
二、施工过程中的防雷措施1. 施工前应对工地进行排雷，及时清除雷区内可能引起危险的物体，例如高耸物体、金属杆和线缆等。
同时，在施工现场设立合理的警示标志，明确禁止高空作业和接地作业。
2. 积极利用基坑深度、桩基等地下构筑物来提供有效的基础接地。
在地下室和高层建筑中，应设置工作接地装置并与钢筋混凝土结构相互连接，形成统一的接地系统。
3. 施工期间，要确保站在有避雷装置的屋顶或地面上操作。
同时，在施工现场周围根据具体要求设置避雷针，以及防雷装置的接地系统，并进行必要的维护和检测。
三、材料选用1. 避雷带：避雷带应采用耐候性好、导电性能优良的材料，如铜带、铝带等。
在工程选材时，应确保避雷带的规格符合设计要求。
2. 避雷针：避雷针应采用外形规则、材料坚固耐用的金属制品。
材质可以选择镀锌钢材，以提高其防腐蚀能力。
四、维护管理1. 定期检查：建筑物的防雷装置应定期进行检查，特别要注意避雷带、避雷针、接地装置等是否存在损坏或腐蚀现象。
同时，也要检查绝缘体、金属构件是否有松动情况。
2. 维护措施：如发现避雷装置存在问题，应立即组织专业人员进行修理或更换。
同时，对于维修后的设备，也要进行必要的电气性能测试，以保证其正常运行。
通过以上防雷技术规范的层层防护，可以有效提高建筑物和使用者的雷电安全度。
然而，为了保证规范的有效实施，各行业相关管理部门应建立相应的监督机制，对建筑施工过程进行定期检查和评估，并及时解决发现的问题。
一、概述防雷接地工程是保障建筑物、设备安全运行的重要工程，其施工质量直接关系到人民生命财产安全。
为了规范防雷接地工程施工，提高工程质量，确保安全运行，根据国家相关法律法规和行业标准，特制定本规范。
二、施工准备1. 施工前，施工单位应编制详细的施工组织设计，明确施工方案、施工工艺、质量标准和安全措施。
2. 施工单位应组织施工人员进行技术交底，确保施工人员掌握施工规范、工艺和质量要求。
3. 施工单位应配备必要的施工设备和检测仪器，确保施工质量。
4. 施工单位应按照工程设计要求，准备施工所需的材料、设备和工具。
三、施工工艺1. 接地装置安装（1）根据设计要求，确定接地体的位置和尺寸，并做好标记。
（2）开挖接地体沟槽，沟槽深度应满足设计要求，宽度应大于接地体直径的3倍。
（3）将接地体按照设计要求放置于沟槽中，确保接地体与土壤接触良好。
（4）回填土，分层夯实，确保接地体稳定。
2. 防雷引下线及避雷带安装（1）根据设计要求，确定防雷引下线和避雷带的位置和尺寸，并做好标记。
（2）在建筑物外墙或屋面安装防雷引下线和避雷带，确保其与建筑物连接牢固。
（3）检查防雷引下线和避雷带的接地电阻，确保符合设计要求。
3. 接地体连接（1）将接地体与防雷引下线、避雷带连接，连接处应使用焊接或螺栓连接，确保连接牢固。
（2）检查接地体连接处的接地电阻，确保符合设计要求。
四、施工质量验收1. 施工单位应按照施工规范和设计要求，对防雷接地工程进行自检。
2. 施工单位应组织有关人员对防雷接地工程进行中间验收和竣工验收。
3. 验收合格后，施工单位应向建设单位提交验收报告。
五、安全措施1. 施工单位应按照《建筑施工安全检查标准》和《电业安全工作规程》等安全规范，制定安全措施。
2. 施工人员应佩戴安全帽、安全带等防护用品。
3. 施工现场应设置警示标志，确保施工安全。
六、附则1. 本规范适用于新建、改建、扩建工程中的防雷接地工程施工。
2. 本规范由XX市XX局负责解释。
防雷施工规范防雷施工规范是指在建筑施工过程中，为了防止雷击事故的发生，以及保护建筑和设备的安全而制定的一系列规范。
以下是一份防雷施工规范，共计1000字。
1. 总则1.1 雷降的目的是保护建筑和设备的安全，防止雷击事故的发生，减少财产损失和人员伤亡风险。
1.2 雷降工程的设计应符合相关国家标准和规范要求，施工须按设计文件进行。
1.3 施工单位应配备足够的设备和人员，严格按照规范要求进行作业。
1.4 施工过程中应加强与当地气象部门的沟通与协调，以及严格遵守施工现场安全防护措施。
2. 雷降系统的设计2.1 雷降系统是由接闪器、接地装置、引下线和引下导线等组成的，设计应满足以下要求：2.1.1 系统应满足防雷等级的要求，根据建筑物的高度、形状和用途确定。
2.1.2 使用的材料和设备应符合国家标准，具有防腐、耐候、抗震和抗风等性能。
2.1.3 系统中的金属部件应按照设计要求进行连接和接地，接地电阻应符合规范要求。
2.1.4 安装位置应满足导线直线落地的要求，且应避开电力线路、防护设施和易燃易爆物品等。
3. 施工前的准备工作3.1 施工前需要根据设计文件的要求，编制详细的施工方案和施工组织设计，并经有关部门审批。
3.2 施工前应对施工现场进行检查，清理场地，确保无任何障碍物。
3.3 召集施工人员进行技术交底，对各施工环节进行详细说明和操作要求。
3.4 配备必要的施工工具、设备和材料，确保施工顺利进行。
4. 施工操作4.1 按照施工方案进行作业，施工过程需要做到以下几点：4.1.1 对金属接地件进行清理、除锈和涂防腐漆处理，确保电阻值符合要求。
4.1.2 对接闪器进行检查、调试和安装，密封材料和连接件应符合规范要求。
4.1.3 引下线的敷设应符合直线落地的要求，固定牢固，避免过度拉扯和损坏。
4.1.4 引下导线的安装应严格按照设计要求进行，导线与建筑物的连接必须牢固可靠。
4.1.5 安装完成后应进行验收，检查系统的安装质量和连接性能，确保符合规范要求。
防雷接地系统的施工规范和保护措施概述防雷接地系统是指为了减少雷电对建筑物及其设备的危害而采取的一系列接地措施。
本文将介绍防雷接地系统的施工规范和保护措施，以确保系统的可靠性和安全性。
一、施工规范1. 设计准则在进行防雷接地系统的施工前，必须进行系统的设计。
设计应根据建筑物的特点、所处地区的雷电活动频率、建筑物所安装的设备类型等因素进行综合考虑，并符合相关的国家标准和规范。
2. 材料选择防雷接地系统中使用的材料必须符合相关的标准和规范，并且具有良好的导电性能和耐候性能。
铜材常常被用作接地体的主要材料，因为它具有良好的导电性和耐腐蚀性。
3. 接地体布置接地体的布置应符合设计要求。
一般而言，接地体应与建筑物的金属结构相连，以形成一个连续的接地网络。
接地体的数量和布置应根据建筑物的大小和形状以及所需的防雷能力进行确定。
4. 接地电阻测试在施工完成后，必须进行接地电阻测试以确保接地系统的质量。
测试应符合相关的标准和规范，并且使用合适的测试设备和方法。
如果接地电阻超过了设计要求，则必须采取相应的措施予以改进。
二、保护措施1. 防雷装置的设置防雷接地系统中常常需要设置防雷装置，以防止雷电对建筑物和设备的直接影响。
防雷装置应根据建筑物的特点和需求进行选择和设置，例如铁塔、避雷针等。
2. 维护管理为了保持接地系统的良好性能，必须进行定期的维护管理工作。
这包括对接地体和接地线路的检查，及时修复受损部分，清除接地体周围的杂物以确保导电性能等。
3. 增强对地的连接为了进一步提高接地系统的效果，可以采取增强对地的连接措施。
例如，可以增加接地体的数量或者扩大接地体的面积，以降低接地电阻，提高接地效果。
4. 教育培训对于使用防雷接地系统的人员，必须进行相关的教育培训，使其了解系统的作用和使用方法，并掌握相应的安全操作规程。
只有这样，才能更好地保护建筑物和设备，减少雷电对其造成的危害。
结论防雷接地系统的施工规范和保护措施是确保系统可靠性和安全性的重要环节。
建筑工程防雷施工规范1. 引言本文描述了建筑工程防雷施工规范，旨在确保建筑物在雷暴天气下的安全。
本规范适用于各类建筑工程项目，包括住宅、商业和工业建筑。
2. 防雷设计2.1 建筑物应按照国家相关标准进行防雷设计，并应由专业工程师进行设计和评估。
2.2 建筑物的防雷系统应包括引下系统、接地系统和避雷针等组成。
2.3 引下系统应采用双层钢管、导线和挂线等材料，安装在建筑物的外墙上，并与接地系统相连。
2.4 接地系统应采用足够的接地电阻，确保良好的接地效果。
2.5 避雷针应根据建筑物的高度和类型进行布置，以最大限度地保护建筑物免受雷击。
3. 施工要求3.1 建筑工程防雷施工应由具有相关资质和经验的承包商进行。
3.2 施工前应开展必要的技术交底和安全培训，确保工作人员熟悉施工规范和安全操作程序。
3.3 防雷设备的安装位置和细节应根据设计要求进行，确保其稳固可靠。
3.4 施工期间应使用符合要求的防雷设备和材料，并按照相关标准进行施工和检测。
3.5 施工环境应保持整洁有序，避免建筑材料和设备对防雷系统的损害。
4. 竣工验收4.1 施工结束后，应由建设单位委托相关机构进行竣工验收。
4.2 竣工验收内容包括防雷设备和接地系统的检测、保护装置的调试和线路的接地电阻测试等。
4.3 验收结果应记录并向建设单位提交相关报告，包括施工方案和设备参数等。
5. 维护与管理5.1 完成建筑工程防雷施工后，建设单位应建立健全的维护管理制度，定期检查和维护防雷设备。
5.2 维护人员应定期检查设备的完好情况，如发现问题应及时修复或更换设备。
5.3 维护人员应接受相关培训，了解维护操作规程和安全注意事项。
结论本规范描述了建筑工程防雷施工的要求，包括防雷设计、施工要求、竣工验收和维护管理等方面。
建设单位和承包商应根据本规范的要求进行施工并保证防雷设备的有效性和可靠性。
住宅防雷工程施工规范是为了保障住宅建筑及其居民的生命财产安全，预防和减少雷电灾害而制定的。
在我国，住宅防雷工程施工规范主要参照《建筑物防雷设计规范》GB 50057-2010和《建筑物防雷工程施工与质量验收规范》GB 50601-2010等国家标准。
以下是住宅防雷工程施工的一些基本规范和要求：1. 防雷等级和防雷区域划分根据住宅建筑的用途、结构、位置和环境等因素，应确定防雷等级和防雷区域。
一般住宅建筑可划分为防雷等级为第三级，防雷区域分为室外防雷区和室内防雷区。
2. 外部防雷装置外部防雷装置主要包括接闪器、引下线和接地装置。
接闪器用于捕捉或引导直击雷电流进入引下线的金属构件或系统，可以是避雷针、避雷带、避雷网等形式。
引下线应选用镀锌钢绞线或镀锌圆钢，并应埋设深度不小于0.7米，以防止腐蚀。
接地装置应采用独立接地体或共用接地体，接地电阻应符合设计要求。
3. 内部防雷装置内部防雷装置主要用于减小雷电流在所需防护空间内产生的电磁效应，包括屏蔽导体、等电位连接件和电涌保护器等。
室内防雷主要是通过等电位连接，将建筑物内的金属物体与接地系统连接，以达到共同接地，减少雷电过电压对室内电气设备的影响。
4. 防雷接地施工要求（1）接闪器安装：接闪器的安装位置、高度和数量应符合设计要求。
接闪器与建筑物的外墙、栏杆、旗杆、吊车梁、管道、设备等外露金属物应进行等电位连接。
（2）引下线安装：引下线应沿建筑物外墙或结构筋敷设，避免穿越潮湿、腐蚀性环境。
引下线与接闪器、接地体之间的连接应牢固可靠，连接部位应进行防腐处理。
（3）接地体施工：接地体应埋设于土壤中，接地电阻应符合设计要求。
接地体周围应填充导电材料，以提高接地效果。
（4）等电位连接：建筑物内的金属物体、设备、线路等应与接地系统进行等电位连接，连接方式可采用焊接、螺栓连接等。
5. 施工质量验收住宅防雷工程完工后，应进行施工质量验收。
验收内容包括：接闪器、引下线、接地体的安装是否符合设计要求，连接是否牢固可靠，接地电阻是否符合规定等。
建筑施工现场的防雷安全规范建筑施工现场是一个对防雷安全要求非常高的场所。
恶劣的气候条件和高大的建筑物结构使得建筑施工现场成为雷电活动的高风险区域。
为了保障施工人员的人身安全和设备设施的完好，建筑施工现场必须要遵守严格的防雷安全规范。
本文将介绍建筑施工现场的防雷安全要点和规范措施。
一、防雷安全的意义建筑施工现场的防雷安全至关重要。
雷电在建筑施工现场造成的损害可能是灾难性的，包括但不限于工人和管理人员的伤亡、设备设施的损坏、施工进度的延误等。
合理、高效、科学地进行防雷安全工作，不仅可以保护人身安全，减少经济损失，还有助于保持建筑施工的顺利进行。
二、防雷安全规范的基本要求1. 建立防雷安全责任制度：合理划分安全管理层级，明确相关人员的职责和权限，并建立健全的防雷安全管理体系。
2. 编制防雷安全规章制度：根据相关法律法规和工程特点，制定适用的防雷安全规章制度，明确各方责任和要求。
3. 进行雷电风险评估：在施工前期，应委托专业机构进行雷电风险评估，评估建筑施工现场的雷电风险程度，并根据评估结果采取相应的防护措施。
4. 设计合理的防雷系统：根据建筑施工现场的特点和需求，设计和布置合理的避雷针、接地系统以及防雷装置，确保建筑物和设备的安全。
5. 安装有效的避雷设备：根据设计要求，选择合适的避雷设备，并按照相关规定和标准进行安装和接地，确保设备的可靠性和有效性。
6. 强化雷电监测预警：在建筑施工现场设置雷电监测装置，及时监测和预警雷电活动，为施工人员撤离和设备设施保护提供预警信息。
7. 培训施工人员和管理人员：通过相关培训，提高施工人员和管理人员的防雷意识和应变能力，确保他们能够正确应对雷电事故。
8. 定期检测和维护：定期对建筑施工现场的防雷设备进行检测和维护，确保其良好运行状态，及时发现并修复潜在问题。
三、防雷安全措施的实施步骤1. 制定防雷安全计划：在施工前制定详细的防雷安全计划，明确各个阶段的措施和任务，确保施工过程中的防雷安全得以实施。
施工现场的防雷与接地施工规范施工现场是一个容易受到雷击的场所，为了确保工作人员的人身安全以及设备设施的正常运行，施工现场应该按照相关规范进行防雷与接地的施工。
本文将详细介绍施工现场防雷与接地的规范要求，以确保施工现场的安全性。
一、设备与设施的防雷规范施工现场上的各种设备与设施都需要进行防雷处理，以减少雷击的风险。
以下是设备与设施的防雷规范要求：1.1 金属结构的接地施工现场上的金属结构应进行良好的接地处理，包括建筑物的钢骨架、金属支撑等。
接地线应符合规定的导电材料要求，接地电阻应低于规定的标准值。
1.2 避雷针的设置对于高层建筑物或者大型设备，应设置避雷针以增加其对雷电的保护能力。
避雷针的选型、布置和安装应符合相关技术标准，确保其能够有效地引导雷电放电到地面。
1.3 防雷接地装置施工现场上的各种设备与设施应安装防雷接地装置，包括电力设备、通信设备等。
接地装置的设计与施工应符合相关规范，确保接地电阻符合规定的标准。
二、施工现场的接地规范施工现场的接地是防止雷击的重要措施之一，它能够将雷电通过接地系统传导到地下，保护人身安全和设备设施的正常运行。
以下是施工现场接地的规范要求：2.1 接地网的设置施工现场应设置接地网，将各个设备和设施的接地线汇集到一起，形成一个完整的接地系统。
接地网应由导电性能良好的材料制成，并按照规定的标准进行布置和安装。
2.2 地下金属构筑物的接地施工现场上的地下金属构筑物，如管道、储罐等，应进行接地处理。
接地线的敷设应符合相关规范，接地电阻应低于规定的标准值，以确保雷电能够有效地通过接地系统传导到地下。
2.3 人身接地在施工现场进行一些对接电设备的操作时，工作人员应采取必要的人身接地保护措施，如穿戴静电鞋、戴上接地带等，以防止因静电引起的事故发生。
三、施工现场的防雷安全管理除了设备与设施的防雷与接地规范外，施工现场还应加强防雷安全管理，确保施工现场的安全性。
3.1 定期巡检与维护施工现场上的防雷设备与设施应进行定期的巡检和维护，确保其正常运行。

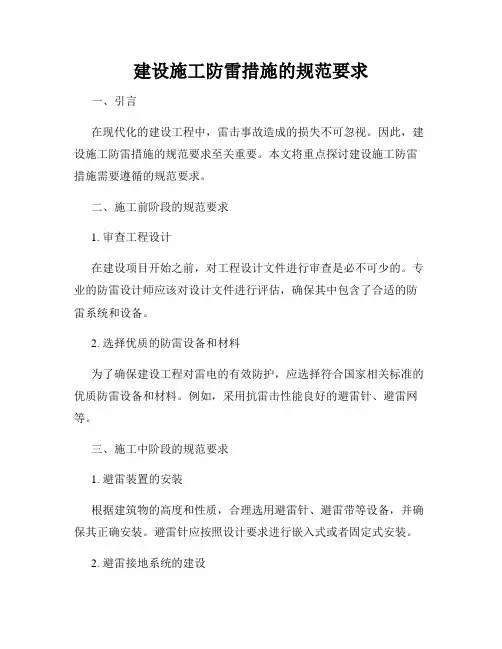

建设施工防雷措施的规范要求一、引言在现代化的建设工程中，雷击事故造成的损失不可忽视。
因此，建设施工防雷措施的规范要求至关重要。
本文将重点探讨建设施工防雷措施需要遵循的规范要求。
二、施工前阶段的规范要求1. 审查工程设计在建设项目开始之前，对工程设计文件进行审查是必不可少的。
专业的防雷设计师应该对设计文件进行评估，确保其中包含了合适的防雷系统和设备。
2. 选择优质的防雷设备和材料为了确保建设工程对雷电的有效防护，应选择符合国家相关标准的优质防雷设备和材料。
例如，采用抗雷击性能良好的避雷针、避雷网等。
三、施工中阶段的规范要求1. 避雷装置的安装根据建筑物的高度和性质，合理选用避雷针、避雷带等设备，并确保其正确安装。
避雷针应按照设计要求进行嵌入式或者固定式安装。
2. 避雷接地系统的建设良好的接地系统是有效防护建筑物免受雷击的重要措施。
合理布置接地材料和接地装置，并确保其系统的连续性和良好的接地电阻。
3. 防雷屋面的施工对于高层建筑物来说，防雷屋面是必不可少的。
施工中要确保防雷屋面与建筑结构的良好连接，采用导电材料和合适的防雷设备。
四、验收阶段的规范要求1. 防雷工程的验收在建设施工结束后，对防雷工程进行验收是必要的。
验收人员应按照国家标准和规范要求对防雷系统进行检测，确保其符合要求并正常工作。
2. 编制防雷施工验收报告防雷施工验收报告是对防雷工程的总结和评价。
报告中应详细记录防雷系统的布置和安装情况，并评估其功能和性能是否符合设计要求。
五、施工防雷措施的维护和管理1. 定期检查与维护建成后的防雷设备和系统需要定期进行检查和维护，确保其正常运行。
检查过程中应查看设备的完整性和接地的良好性。
2. 培训工作人员建设工程防雷措施的有效性与工作人员的意识和能力密切相关。
因此，需要对工作人员进行培训，提高其对防雷工作的认识和技能。
六、总结本文对于建设施工防雷措施的规范要求进行了探讨。
建设项目在施工前阶段需要审查工程设计，选择优质的防雷设备和材料。
请参看下列要求新建建筑物防雷设计审核、验收和施工要求1 防雷设计审核1.1 应提供的资料（防雷设计图纸一式两份，审核合格后一份退回建设单位，一份留防雷所验收存档）1.1.1 防雷设计说明(包括分类依据及设计方案);1.1.2 基础防雷平面图;1.1.3 天面防雷平面图;1.1.4 高层建筑物防雷均压环设计图;1.1.5 立面图;1.1.6 防雷设施施工大样图;1.1.7 规划报建审核书、施工资质证书（复印件）1.2 上述设计资料若属分段设计，办理防雷设计审核时，必须提交设计说明、基础防雷平面图，并保证按施工进度提前补交相应的图纸。
1.3 经审核合格后，凭市防雷设施检测所签发的《广东省防雷设施设计审核书》到建设行政主管部门办理建筑施工许可证。
2 工程验收2.1 隐蔽部分的验收为保障建筑物防雷设施施工质量，在以下环节必须通知市防雷设施检测所到现场进行检测、验收。
施工过程应作好隐蔽工程施工记录(一式三份)，验收合格后才能进入下一道工序。
2.1.1 桩筋与承台钢筋焊接完成并在浇注混凝土之前；2.1.2 完成承台浇注，焊接完地梁钢筋时；2.1.3 有裙楼的建筑物，裙楼顶防雷设施施工完毕时；2.1.4 完成层板浇注，开始驳接柱钢筋时；2.1.5 每次均压环焊接完成时；2.1.6 转换层防雷设施施工完毕时；2.1.7 最顶层绑扎板筋，焊接完天面避雷网格时；2.1.8 焊接完天面避雷带、避雷针时（暗装的，应在封装之前）；2.1.9 均压环与外墙金属门窗或玻璃幕墙等大的金属物体相连接完尚未填封时；2.1.10 对已发出整改通知的，在整改完毕后；2.2 工程总验收2.2.1 防雷工程竣工后，建设单位或施工单位应提前一天通知市防雷设施检测所进行综合检测、验收。
若验收合格，领取《广东省防雷设施合格证》；若不合格，限期整改。
2.2.2 建设单位持《广东省防雷设施合格证》到有关部门办理建筑工程综合验收手续。
3 注意事项3.1 GB50057-94《建筑物防雷设计规范》是强制性国家标准，新建建筑物的防雷设计、施工均必须按此规定严格执行。
下列行为可导致建筑物防雷能力先天不足，留下永久性的雷击隐患：3.1.1 防雷设施设计未经市防雷设施检测所审核合格，擅自开工的；3.1.2 建筑物没有防雷设计或未有防雷设计先开工；3.1.3 不按《建筑物防雷设计规范》和其他防雷设计规范设计；3.1.4 不按防雷设计图施工；3.1.5 隐蔽部分未经验收便进入下一道工序；3.1.6 不按"整改通知"及时整改；3.1.7 防雷设施未经市防雷设施检测所验收合格，擅自投入使用的。
3.2 属于第3.1.1条和3.1.7条的将按《广东省防御雷电灾害管理规定》第十四条处以3000～15000元的罚款。
3.3 新建建筑物为综合性建筑物，涉及到通信、计算机等弱电设备的安装，其防雷设计将涉及气象、供电、通信、计算机等多个专业的技术规范，设计单位应同建设单位到市防雷设施检测所进行咨询，确定设计方案，以避免人力和财、物力的浪费。
4 施工要求4.1 接地装置(埋入土壤中或混凝土基础中作散流用的金属导体)一般情况下应充分利用建筑物钢筋混凝土基础内的钢筋作为防雷接地装置，当不能利用其钢筋混凝土基础作为接地装置时，应围绕建筑物四周敷设成环形的人工接地装置。
电气、电子设备等接地装置宜与防雷接地装置共用接地体，并宜与埋地金属管道相连，此时，接地电阻不应大于1Ω。
若与防雷接地装置分开,两接地装置的距离一般情况下不应小于3m；电子设备不应小于20m。
4.1.1 自然接地装置利用建筑物的基础结构钢筋作防雷接地装置。
把周边地梁上部的两条钢筋（如只有承台而没有地梁的，必须用两条≥Φ16的镀锌圆钢）通长焊接作水平接地体；利用每根桩内两条钢筋（如没有桩筋的，必须在承台底或地梁底补装人工垂直接地体）与承台钢筋焊接作垂直接地体(用作垂直接地体的承台数不少于总承台数的25%）。
4.1.2 人工接地装置4.1.2.1 垂直接地体用∠50*50*5*2500mm的镀锌角钢，每一接地极的间距一般为5m，不小于3m。
4.1.2.2 水平接地体用-50*5镀锌扁钢或≥Φ16的镀锌圆钢。
4.1.2.3 接地装置应围绕建筑物四周敷设，并按≤18m的间隔与建筑物的地梁筋连接。
埋设深度应大于0.5m，一般取0.8m。
4.2 引下线(连接接闪器与接地装置的金属导体)4.2.1 引下线应沿建筑物周边均匀或对称布置，并应以最短最直路径接地，第一类防雷建筑物的引下线间距不应大于12m；第二类不应大于18m；第三类不应大于25m。
4.2.2 尽可能设置多一些引下线,减小电磁脉冲强度和提高电子设备在室内的有效使用面积。
4.2.3 建筑物的主要阳角位置应尽可能设置引下线，因为这些部位最容易遭受雷击。
4.2.4 从柱筋引出天面的引下线必须是直径≥Φ10的镀锌圆钢。
4.2.5 在有金属管道进出处、总电源进线处、或有电气、电子设备等需要接地的地方，其附近的引下线应在距地面30cm处,用≥Φ12镀锌圆钢或-40×4镀锌扁钢焊出10cm，作为这些设备的接地连接处。
4.2.6 可直接利用建筑物构造柱内的两条对角主筋(≥Φ12)作防雷引下线，其上端与接闪装置(避雷带、网、针)，下端与接地装置通长焊接连通。
中间环节应利用箍筋(每层至少一个)设置短路环。
4.2.7 明装引下线(≥Φ10镀锌圆钢)应安装在人员不常接触到的地方。
4.2.8 暗装引下线(≥Φ12圆钢)应安装于外墙批荡层内。
4.2.9 烟囱上的引下线应采用≥Φ16镀锌圆钢或截面积≥160mm2且厚度≥4mm的镀锌扁钢，当烟囱高度≥40m时，应设置两根引下线。
4.2.10 金属构架、金属烟囱或消防梯等金属构筑物在一般情况下可利用其作防雷引下线(易燃易爆场所另有规定)。
4.3 均压环高层建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果确定其防雷类别。
当高度超过临界高度(第一、二、三类防雷建筑物分别为30m、45m和60m)时，应采取防侧击雷和等电位的保护措施。
4.3.1 从上述临界高度开始每隔一层将建筑物外侧圈梁上部两条主筋通长焊接，并与所经的引下线连通形成闭合通路(即均压环)。
当该建筑为综合性建筑物时，可根据需要从首层直至最顶层设置均压环。
4.3.2 从上述临界高度开始，每一层外墙上的栏杆、金属门窗、幕墙支架等较大的金属物与均压环连接(每一构件不少于两处)。
4.4 接闪器（直接截受雷击的避雷带、避雷网格、避雷针以及用作接闪器的金属屋面和金属构件等）4.4.1 避雷带、避雷网格的安装4.4.1.1 避雷带(≥Φ10镀锌圆钢)安装在建筑物屋面(或女儿墙顶)的外侧(距建筑物外沿不大于15cm)，屋面梯屋顶、水池顶四周以及屋脊、屋角、屋檐和檐角等易受雷击的部位。
4.4.1.2 明装避雷带安装高度以15～20cm为宜。
如采用暗装避雷带形式，则非金属覆盖物不应超过2cm，同时每隔5m装设一根短避雷针(Φ12*600)，以弥补暗装避雷带防雷效果的不足。
4.4.1.3 避雷带支持卡的间距以80～100cm为宜，拐弯处为30cm。
4.4.1.4 避雷网格宜利用屋面板筋焊接而成。
具体做法是利用屋面板筋(或梁筋)焊接成10m*10m或12m*8m的网格(网格越小越好)，所有网格应与就近的圈梁钢筋或避雷带连接。
4.4.1.5 金属屋面或金属烟囱等构筑物在一般情况下宜利用其本身的金属物作接闪器(易燃易爆场所另有规定)。
4.4.2 避雷短针的安装在建筑物天面安装了避雷带的前提下，必须在建筑物阳角拐弯处的避雷带上安装短避雷针(Φ12*600)，以加强易受雷击部位的防雷效果。
4.5 等电位措施4.5.1 埋地进入建筑物内的各种线路、金属管道，在入户端将电缆的金属外皮、金属线管与接地装置连接。
4.5.2 供电线路应埋地引入，埋地长度不小于15m。
4.5.3 架空金属管道，在进出建筑物处，应与防雷接地装置相连。
低压架空线在入端处装设低压电源避雷器。
4.5.4 竖直敷设的金属管道及金属物(如电梯井导轨等)的底端和顶端与防雷接地装置连接。
4.5.5 电缆井每层预留接地端子。
4.5.6 玻璃幕墙龙骨(金属支架)与均压环相连，连接点按防雷网格尺寸布置。
4.5.7 平衡敷设的金属管道、构架等,其净距离小于10cm时应每隔30m采用金属线跨接一次。
交叉净距离小于10cm时，其交叉处亦应跨接。
4.6 材料的焊接4.6.1 实心圆材、方材均应采用双面搭接连续焊，焊缝长度不小于6cm，焊缝外观应良好(单面焊接长度不小于12cm)。
4.6.2 扁钢、角钢宜采用三棱边连续焊，焊缝长度为所用材料宽度的2倍。
如采用对口焊接时，应在焊口处增焊一段金属物跨接(圆钢为12cm，扁钢为8cm)。
4.6.3 金属管材宜采用管对焊接，但管内应设置合适的衬管，衬管外径应与被连接管内径相吻合，衬管长度不应小于其外径的4倍。
4.7 防雷装置材料防雷装置所用金属材料一般为热镀锌钢材、不锈钢材和铜材。
下表为基本要求规格:接闪器引下线接地体避雷针避雷带圆钢(热镀锌) 针长1m以下:Φ12mm; 针长1～2m:Φ16mm; 烟囱顶上:Φ20mm 明装:Φ10mm; 暗装:Φ12mm; 烟囱顶:Φ16mm 明装:Φ10mm; 暗装:Φ12mm; 烟囱上:Φ16mm Φ16mm钢管(易燃易爆场所,壁厚≥4mm,一般场所,壁厚≥2.5mm) 针长1m以下:Φ20mm; 针长1～2m:Φ25mm; 烟囱顶上:Φ40mm Φ20mm Φ20mm Φ40mm扁钢(热镀锌,厚度≥4mm)明装:100mm2(截面); 暗装:160mm2(截面); 烟囱:160mm2(截面) 明装:100mm2(截面); 暗装:160mm2(截面); 烟囱:160mm2(截面) 160mm2(截面)角钢(热镀锌,厚度≥4mm)160mm2(截面)160mm2(截面)4.8 安装工艺避雷带(针)及引下线等应横平竖直，牢固可靠；无倾斜，无弯曲和高低起伏。
