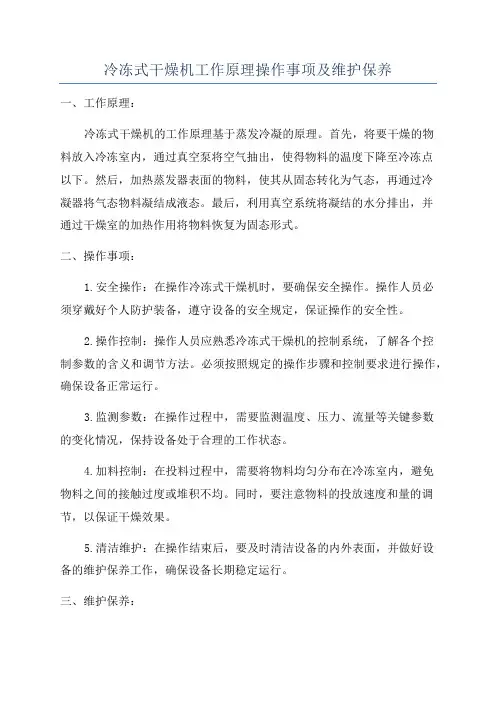

冷冻式干燥机工作原理操作事项
1.工作原理：
（1）压缩机：压缩机会将低温低压的制冷剂气体吸入，并通过增加
压力使其变为高温高压气体。
（2）冷凝器：高温高压气体通过冷凝器后，能够散发出大量的热量，使气体的温度迅速下降，从而将气体冷凝成液体。
（3）膨胀阀：冷凝成液体的制冷剂通过膨胀阀，由高压状态迅速放
松成为低压状态，此时制冷剂的温度急剧下降。
（4）蒸发器：制冷剂在蒸发器中蒸发，通过吸附周围空气中的水分，将其转化为固态水分，从而达到干燥的目的。
同时，制冷剂再次变成气体
形态，经过压缩机循环再次进行工作。
2.操作事项：
（1）正确放置：将冷冻式干燥机放置在通风良好的地方，不要阻挡
进风口和出风口，以保证其正常的工作效果。
（2）操作环境：冷冻式干燥机适用于环温在5℃-60℃的环境中进行
工作，避免将其放置在过热或过密封的环境中，以避免设备过热或无法散热。
（3）电源接触：确保干燥机接触到稳定且可靠的电源，以保证设备
的正常运转。
（4）定期维护：定期清洁冷凝器和蒸发器，保证其表面的清洁和热
交换的效果，维持设备的高效运作。
（5）操作停止：当需要停止使用冷冻式干燥机时，应先关闭电源，并将机器内的气压和液压释放完全，以免在长时间停止后重新启动时产生故障。
总结起来，冷冻式干燥机主要通过利用低温冷凝的原理将湿气转化为固态水分来达到干燥的效果。
在操作时应注意正确放置、操作环境、电源接触、定期维护以及停止和故障排查等事项，以保证设备的正常工作和使用寿命。
冷冻式压缩空气干燥机使用说明书一、冷干机产品介绍1.1 工作原理冷冻式压缩空气干燥机(简称冷干机)是根据冷冻除湿原理，将压缩空气强制冷却到要求的露点温度以下，从而将其中所含的大量水蒸气，油雾冷凝成液滴,通过气液分离，由排水器排出机外，使压缩空气干燥的一种新型设备,经冷干机处理后的压缩空气(7kgf/cm2)，其干燥度可以达到大气露点-23℃左右。
冷干机由制冷系统、空气流通与热交换系统、气水分离系统、电气控制系统四部分组成，图1是冷干机工艺流程图（根据不同冷干机规格，配置是变化的）。
1.2 流程说明：A 压缩空气系统与热交换系统及气水分离系统：(1)湿热的压缩空气进入冷干机，首先在预冷器中与低温干燥的压缩空气进行热交换，使温度下降，有部分水份凝结成液体，然后进入蒸发器筒体中；在预冷器中低温空气得到了升温，避免了因出口空气温度太低而使下游输气管外壁结露。
(2)被预冷后的压缩空气进入蒸发器筒体中，被氟利昂制冷系统强制冷却到2～10℃，使其中的水蒸汽进一步凝结出来,然后进入气液分离器中。
(3)经过气液分离器分离，液态的水油尘埃杂质流入自动排水器中，由自动控制排水器把它排出系统外。
(4)经分离液滴后的空气干燥度达到压力露点2～10℃(在0.7Mpa 压力下，相当于大气露点-23℃左右)，然后低温干燥空气再回到预冷器中和入口湿热空气进行交换，温度得到回升后，送出冷干机。
B 制冷系统(1)制冷压缩机排出的高温高压的气态冷媒,经过冷凝器(风冷或水冷)的冷却后,形成高压的液态冷媒。
(2)液态冷媒经过干燥过滤处理，除去冷媒中的杂质和水份，送入热力膨胀阀或毛细管中。
(3)高压液态冷媒，经热力膨胀阀或毛细管节流后送入蒸发器中，吸收压缩空气的热量而蒸发变成气态冷媒。
(4)气态冷媒被制冷压缩机吸回，进行再压缩，实现一个制冷循环。
(5)在制冷循环中，同时还伴有冷冻机油的循环和一些保护压缩机正常工作的辅助措施。
(6)在制冷循环中，通过热气旁通阀来自动控制和调节蒸发器的冷量输出，以适应压缩空气的热负荷的变化，确保压缩空气被冷却后的温度不低于0℃防止凝结水结冰而堵塞气路。
冷冻干燥的原理及操作步骤冷冻干燥（Freeze Drying），也叫冷冻真空干燥，是一种将物质经冷冻处理后，在低压下蒸发水分的技术。
它广泛应用于食品工业、制药工业、生物工程等领域。
冷冻干燥的原理是利用物质在减压条件下过冷时，从固态直接转变为气态，这个过程称为升华。
在这个过程中，物质的水分被蒸发掉，而其他营养成分、香气和味道得以保持和最大限度地保留。
冷冻干燥的操作步骤如下：1. 物料准备：根据需要冷冻干燥的物料，选择合适的原料，保证其质量和营养价值。
对于食品来说，要选择新鲜和优质的食材，而对于药品来说，要选择合适的活性成分。
2. 冷冻：将物料以适当的方式冷冻，通常是通过低温环境下进行快速冷冻，以保留物料的营养成分和品质。
冷冻温度和冷冻时间取决于物料的性质和要求。
3. 主要：将冷冻好的物料转移到冷冻干燥设备的主要部分。
主要部分通常包括真空腔室、加热板和冷凝器等。
将物料放置在加热板上，并在真空腔室中建立适当的真空环境。
4. 升华：加热加热板，使物料升华。
通过提供适当的加热和真空条件，将物料中的水分从固态转变为气态。
水分从物料中蒸发出来，并在冷凝器中凝结。
5. 脱气：将水分从设备中排出，以便维持较低的压力。
这一步骤通常需要反复进行，以确保设备中没有多余的水分。
可用加热或局部真空回退等方式来加速脱气过程。
6. 收回：将冷凝的水分收回，以便进一步利用。
收回的水分可以作为再利用的水源，以减少水资源的浪费。
7. 制品包装：冷冻干燥后的制品通常需要进行包装，以保持其干燥状态。
透明的塑料袋、瓶子或铝罐等都可以作为合适的包装材料。
包装后的制品应存放在干燥、低温和密封的环境中，以保持其质量和保存期限。
冷冻干燥技术广泛应用于食品工业、制药工业和生物工程等领域。
它可以保持食品的营养成分和风味，并延长其保质期；在制药工业中，冷冻干燥可以保留药品的活性成分并提高其稳定性；在生物工程中，冷冻干燥可以保留细胞活性和酶的活性。
冷冻干燥的原理和操作步骤对于实现物料的干燥和长期储存具有重要意义。
冷冻干燥机的工作原理、应用、优点以冷冻干燥机的工作原理、应用、优点为标题，本文将详细介绍冷冻干燥机的工作原理、应用领域以及其优点。
一、工作原理：冷冻干燥机是一种将物质在冷冻状态下去除水分的设备。
其工作原理主要分为冷却、冷冻和干燥三个阶段。
1. 冷却阶段：将待处理的物质放置在冷冻干燥机中，通过冷凝器对物质进行冷却。
在冷却过程中，物质的温度逐渐降低，水分开始凝结成固态。
2. 冷冻阶段：在冷却后，将物质继续降温至冷冻状态。
此时，冷冻干燥机会通过真空泵将冷冻室内的压力降低，使水分从固态直接转变为气态，即冰蒸发。
3. 干燥阶段：在冷冻阶段后，将冷冻室内的压力维持在低压状态下，通过加热器对物质进行加热，使冰蒸发的水分从气态转变为水蒸气，然后通过冷凝器将水蒸气凝结成水，最终实现物质的干燥。
二、应用领域：冷冻干燥机广泛应用于食品、药品、生物制品、化工等领域。
具体应用如下：1. 食品领域：冷冻干燥机可以将水果、蔬菜等食品进行干燥处理，保持其原有的营养成分和口感，延长其保存时间。
2. 药品领域：冷冻干燥机可用于药品的制备和贮存，通过干燥处理可以有效提高药物的稳定性和保存期限。
3. 生物制品领域：冷冻干燥机在生物制品的制备和贮存中发挥着重要作用。
如将细菌培养物、酶等生物制品冷冻干燥后，可以长期保存并保持其活性。
4. 化工领域：冷冻干燥机可用于化工产品的干燥处理，如粉末、颗粒等化工原料的干燥，提高产品的质量和稳定性。
三、优点：冷冻干燥机具有以下优点：1. 保留物质原有性质：冷冻干燥过程中，物质在低温下进行干燥，可以有效保留物质的原有性质，如营养成分、活性物质等。
2. 无需添加剂：冷冻干燥过程中，不需要添加其他化学物质，避免了对物质的污染，保证了产品的纯度。
3. 高效性：冷冻干燥机具有较高的干燥效率，能够快速将水分从物质中除去，减少了干燥时间和能源消耗。
4. 保鲜效果好：冷冻干燥机可以有效去除物质中的水分，防止了微生物的生长和化学反应，从而延长了物质的保鲜期。
冷冻式压缩空气干燥机使用方法一、冷冻式压缩空气干燥机的介绍冷冻式压缩空气干燥机是一种常见的空气处理设备，主要用于去除压缩空气中的水分和湿气，以确保空气系统的正常运行。
它采用冷冻法原理，通过降低空气温度使水分凝结成液态，再通过分离器将水分与空气分离，从而实现空气干燥的目的。
二、冷冻式压缩空气干燥机的使用方法1. 安装与接线（1）选择适当的安装位置，确保离水源、油源和污染源足够远，避免对设备产生不良影响。
（2）根据设备的电气要求，进行正确的电气接线。
（3）连接进气管路和出气管路，注意管路的紧固和密封。
2. 启动与运行（1）检查设备的电源和电气接线是否正常，确保安全可靠。
（2）打开空气干燥机的电源开关，并设置合适的工作压力和温度。
（3）观察设备运行状态，确保正常工作，如有异常情况应及时停机检修。
3. 清洁与维护（1）定期清洗设备外壳和滤网，保持设备的清洁卫生。
（2）检查并更换滤芯和吸附剂，以保证设备的正常运行。
（3）定期检查设备的冷媒和润滑油，如有需要应及时更换。
4. 故障排除（1）如果设备出现故障，应及时停机检修，避免进一步损坏。
（2）常见故障包括压力过高或过低、温度异常、冷凝水排放不畅等，应根据具体情况进行排查和处理。
（3）对于无法解决的故障，应及时联系厂家或专业维修人员进行维修。
5. 注意事项（1）严禁将设备用于不符合要求的工作环境，避免对设备产生不良影响。
（2）在使用过程中，应避免设备运行超负荷，以免损坏设备。
（3）定期进行设备的维护保养和检查，确保设备的正常运行。
（4）在使用设备时，应注意安全操作，避免发生意外事故。
三、总结冷冻式压缩空气干燥机是一种重要的空气处理设备，通过冷冻法原理实现空气的干燥。
在使用过程中，我们需要正确安装与接线，注意设备的启动与运行，定期清洁与维护，并及时处理故障。
同时，我们还需要注意设备的使用环境、运行负荷和安全操作，以保证设备的正常运行和使用安全。
通过正确的使用方法和注意事项，可以有效延长设备的寿命，提高空气处理效果。
冷冻干燥机原理冷冻干燥机工作原理冷冻干燥机原理冷冻干燥机是干燥设备的一种，由制冷系统、真空系统、加热系统、电器仪表掌控系统所构成，近年来得到了广泛的应用，尤其是在制药行业，发挥着相当紧要的作用。
安全注意事项：1、设备安装时，须牢靠接地。
2、不要频繁（不停地）挥动开关键，冷冻干燥机系统需要在开停机之间等待三分钟以上的时间。
3、使用时必需确认压缩空气管道气压和电源系统电压符合本机的使用范围。
4、冷冻干燥机应安装在水平坚固的地面上，不宜安装在其他设备机体上。
冷冻干燥机的特点：1、制冷压缩机接受高温型全封闭制冷压缩机，运转稳定，噪声低，性能牢靠，省电寿命长。
2、热交换器、冷凝器选用、螺纹管、传热系数高，因而体积小、结构紧凑。
筒体材料选用不锈钢或碳钢镀锌，可避开对夺压缩空气的二次污染。
3、设备结构设计合理，便于维护保养，箱式外形，美观大方。
干燥技术及设备今后的讨论重点：1.改造已有设备,适应新产品干燥的要求。
2.各种干燥器组合起来,完成一种产品的干燥。
3.开发专用型干燥设备。
5.开发新型干燥设备。
6.应用计算机技术,提高干燥技术（理论讨论、设计、操作、掌控）水平。
专家提示：每天要检查排水是否正常。
假如冷冻干燥机出来的的水分不能适时排出的话，将会影响到压缩空气的干燥度。
冷冻干燥机原理冷冻干燥机使用注意事项冷冻干燥机是由制冷系统、真空系统、加热系统、电器仪表掌控系统所构成的机器。
冷冻干燥机紧要部件分为干燥箱、凝结器、冷冻机组、真空泵、加热/冷却装置等。
使用注意开机1、打开机箱左侧的总电源开关，气压数显为大气压110pk；2、按住掌控面板上的总开关键三秒钟以上，温度数显为冷阱的实际温度；3、启动制冷机，预冷30分钟以上；4、将样品放入样品架，盖上有机玻璃罩，并启动真空泵；5、待气压数显稳定后，记录温度和气压数值。
停机1、纪录停机前的温度和气压数值；2、按住掌控面板的充气阀，并立刻关闭真空泵；3、气压数显为大气压时，打开有机玻璃罩，取出样品；4、关闭制冷机，按住总开关键三秒以上，最后关闭总电源开关；5、等冷阱中的冰完全化成水后，打开机箱左侧的出水阀放水，并用干布清洁冷阱内壁，盖上大张滤纸防尘。
冷冻式干燥机说明书一、冷干机的工作原理冷冻式干燥机是利用致冷剂气化需要大量热量的原理设计而成。
通过致冷剂持续不断的挥发，从而不断地吸收热空气中的热量，降低其温度，使其中的水蒸气吸出。
从而达到派除空气中水蒸气的目的。
二、冷干机的主要构成及作用1.压缩机降低温低压的制冷剂压缩成高温高压的气体。
2.冷凝器通过高速流动的空气（风冷型）或冷凝水（水冷型）将高温高压制冷剂中的热量吹散，将其液化。
3.热力膨胀阀截流液态制冷剂，调节其流量。
稳定露点。
4.热气旁通阀对于负荷不稳定的系统，空载时旁通部分高压，以稳定吸气压力和温度。
5.蒸发器液态制冷机在此挥发，将空气冷却。
6.储液罐储存液态制冷剂，确保挥发过程。
7.干燥过滤器过滤吸收制冷剂中的水分和杂质。
8.预冷却器利用冷却后的空气将热空气预先冷却，减轻系统负荷。
三、冷干机的工作过程静态时，膨胀阀截流点前后的冷媒压力是一致的。
压缩机工作时，吸气口从蒸发器吸收气态冷媒进行压缩，使得截流点后的压力迅速降低，高温高压的冷媒蒸汽经冷凝器液化，流经储叶罐后，经干燥过滤器过滤后流向膨胀阀，经截流后一部分液态冷媒进入蒸发器进行挥发，挥发后的蒸汽又被吸入压缩机从新压缩。
如此反复，压缩机不停的工作，冷媒不停的进行液态与气态的转变，热空气中的热量就被不停的吸收，水分就不同的析出。
从而达到干燥空气的目的。
四、冷干机的维护与保养由于冷干机整个循环系统为全封闭焊接式结构，在无冷媒泄漏的情况下，冷干机的维护通常是指冷凝器和自动排水器的维护。
1.每日检查静态（10KG）及动态冷媒高压（15KG）低压（ 3KG）是否正常。
2.每周清洁机组及自动排水器。
3.每月吹扫风冷式冷凝器。
4.视冷凝水水质情况，每6个月至1年清洗水冷式冷凝器。

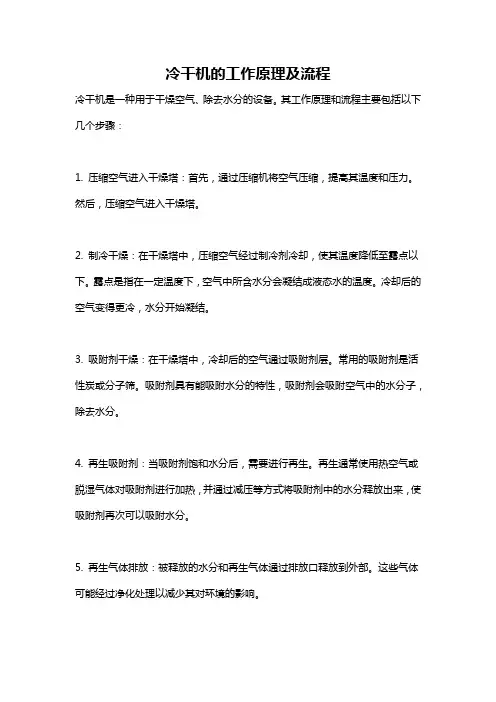

冷干机的工作原理及流程
冷干机是一种用于干燥空气、除去水分的设备。
其工作原理和流程主要包括以下几个步骤：
1. 压缩空气进入干燥塔：首先，通过压缩机将空气压缩，提高其温度和压力。
然后，压缩空气进入干燥塔。
2. 制冷干燥：在干燥塔中，压缩空气经过制冷剂冷却，使其温度降低至露点以下。
露点是指在一定温度下，空气中所含水分会凝结成液态水的温度。
冷却后的空气变得更冷，水分开始凝结。
3. 吸附剂干燥：在干燥塔中，冷却后的空气通过吸附剂层。
常用的吸附剂是活性炭或分子筛。
吸附剂具有能吸附水分的特性，吸附剂会吸附空气中的水分子，除去水分。
4. 再生吸附剂：当吸附剂饱和水分后，需要进行再生。
再生通常使用热空气或脱湿气体对吸附剂进行加热，并通过减压等方式将吸附剂中的水分释放出来，使吸附剂再次可以吸附水分。
5. 再生气体排放：被释放的水分和再生气体通过排放口释放到外部。
这些气体可能经过净化处理以减少其对环境的影响。
6. 干燥空气输出：经过上述步骤处理后，水分含量极低的干燥空气从干燥机中输出。
输出的干燥空气可用于各种工业应用，例如食品加工、制药、电子等。
总之，冷干机的工作原理是通过压缩空气、冷却空气、吸附水分、再生吸附剂等步骤，将湿润的空气转化为干燥的空气。
它是一种高效且可靠的设备，常用于需要干燥空气的工业领域。

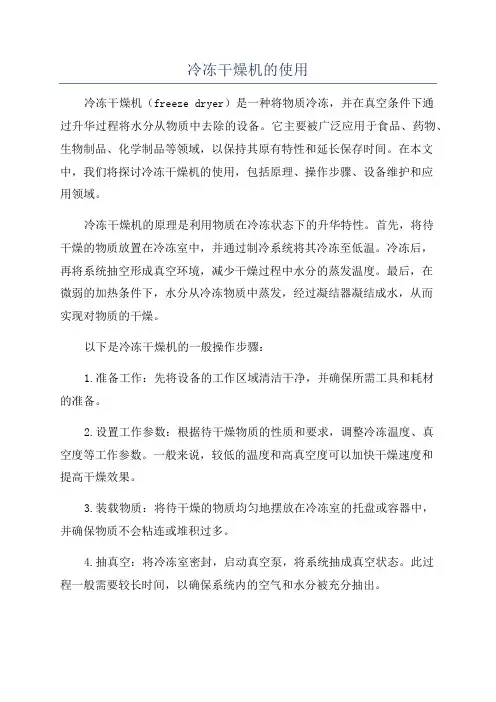

冷冻干燥机的使用冷冻干燥机（freeze dryer）是一种将物质冷冻，并在真空条件下通过升华过程将水分从物质中去除的设备。
它主要被广泛应用于食品、药物、生物制品、化学制品等领域，以保持其原有特性和延长保存时间。
在本文中，我们将探讨冷冻干燥机的使用，包括原理、操作步骤、设备维护和应用领域。
冷冻干燥机的原理是利用物质在冷冻状态下的升华特性。
首先，将待干燥的物质放置在冷冻室中，并通过制冷系统将其冷冻至低温。
冷冻后，再将系统抽空形成真空环境，减少干燥过程中水分的蒸发温度。
最后，在微弱的加热条件下，水分从冷冻物质中蒸发，经过凝结器凝结成水，从而实现对物质的干燥。
以下是冷冻干燥机的一般操作步骤：1.准备工作：先将设备的工作区域清洁干净，并确保所需工具和耗材的准备。
2.设置工作参数：根据待干燥物质的性质和要求，调整冷冻温度、真空度等工作参数。
一般来说，较低的温度和高真空度可以加快干燥速度和提高干燥效果。
3.装载物质：将待干燥的物质均匀地摆放在冷冻室的托盘或容器中，并确保物质不会粘连或堆积过多。
4.抽真空：将冷冻室密封，启动真空泵，将系统抽成真空状态。
此过程一般需要较长时间，以确保系统内的空气和水分被充分抽出。
5.冷冻：启动制冷系统，将冷冻室内的温度降低至设定的工作温度。
冷冻时间一般通过物质的性质和尺寸来确定。
6.干燥：当冷冻室达到所需温度后，开始加热反应室，并逐渐升温，以促进水分升华。
在此过程中，通过观察凝结器上的水分冷凝情况来判断物质是否已经干燥。
7.结束干燥：当观察到凝结器上没有水分冷凝时，表示物质已经干燥。
此时，关闭制冷系统和加热系统，并停止真空抽取。
8.取出物质：打开冷冻室，将干燥好的物质取出，并尽快封装或储存。
对于冷冻干燥机的设备维护1.定期清洁：定期清洁冷冻室和其他关键部件，以确保设备的正常运行。
同时，确保清洁剂不会残留在设备中。
2.保养真空泵：定期检查和更换真空泵的滤芯和油，以确保其正常工作。
冷冻式干燥机工作原理、操作事项1、冷冻式干燥机系统流程图2、工作原理 ※潮湿高温的压缩空气流入前置冷却器（高温型专用）散热后流入热交换器与从蒸发器排出来的冷空气进行热交换，使进入蒸发器的压缩空气的温度降低。
换热后的压缩空气流入蒸发器通过蒸发器的换热功能与制冷剂热交换，压缩空气中的热量被制冷剂带走，压缩空气迅速冷却，潮湿空气中的水份达到饱和温度迅速冷凝，冷凝后的水分经凝聚后形成水滴，经过独特气水分离器高速旋转，水分因离心力的作用与空气分离，① 压缩机 ⑨ 压力表 ⑩ 气枪 ⑧ 前置冷却器 ⑥ 气水分离器 ⑤ 储液器 ④ 蒸发器 ② 冷凝器 ③ 节流阀 ⑦ 自动排水器 ⒁ 压缩空气进口 ⒀热气旁通阀 ⑿ 高低压保护开关 ⑾ 干燥过滤器 ⑿ ⑤ ④ ⑾ ③ ②① ⑨ ⑥ ⑩ ⑦⑧ ⒂ 干燥空气出口 ⒂ ⒀ ⒁ ⒃ 预冷回热器⒃分离后水从自动排水阀处排出。
经降温后的空气压力露点最低可达2℃。
降温后的冷空气流经空气热交换与入口的高温潮湿热空气进行热交换，经热交换的冷空气因吸收了入口空气的热量提升了温度，同时压缩空气还经过冷冻系统的二次冷凝器（同行独有的设计）与高温的冷媒再次热交换使出口的温度得到充分的加热，确保出口空气管路不结露。
同时充分利用了出口空气的冷源，保证了机台冷冻系统的冷凝效果，确保了机台出口空气的质量。
3、机台主要仪表及主要控制开关说明机台的主要仪表由压缩机空气压力表、冷媒高压表、冷媒低压表组成；主要控制器由ON/OFF按钮开关、冷冻系统高低保护开关、防冻开关组成。
①、空气压力表安装在仪表盘上，用于显示机台压缩空气的压力。
表上由若干刻度组成，表内下方Mpa和中Kg/CM2代表的是压力的单位值。
读取压力数值时，观察表上指针对应的刻度值加上其相对的单位值即可。
②、冷媒低表安装在仪表盘上，用于显示冷冻系统的低压端的压力或温度，表上由若干刻度组成，读法与高压表相同。
4、主要控制器①、ON/OFF按鈕開關安裝在機台的儀錶盤上，用於控制機台的運行與停止。
②、冷凍系統高低壓保護開關安裝在機台內，用於控制冷凍系統高壓端及低壓端的壓力，避免機台的壓力超過使用範圍而造成設備的損壞。
③、化霜电磁阀安裝在機台內，用於控制機台的冷凝壓力，避免機台冷凝壓力過低，造成蒸發器冰堵5、冷冻式干燥机主要零配件①、压缩机冷干机使用的制冷压缩机目前大多采用中高温型全密封往复式压缩机，其特点是：结构紧凑、体积小、重量轻、振动小、噪声低，能效比高。
由于全密封压缩机的电动机与压缩机主体密封在一钢制壳体内，电动机处在冷媒气态环境中运行，冷却条件较好，寿命较长。
壳体下部存有规定数量的润滑油，在压缩机工作时，对各部自动供油，平时不需再添加润滑油。
在大型冷干机中，也选用半密封往复机或螺杆压缩机，它们的特点是制冷功率大，可进行负荷调节以适应不同需要。
②、热交换、蒸发器热交换在冷干机里的主要作用是利用被蒸发器冷却后的压缩空气所携带的冷量（对绝大多数用户来讲这部分冷量属废冷）并用这部分冷量来冷却携带大量水蒸气的较高温度的压缩空气，从而减轻了冷干机制冷系统的热负荷，达到节约能源的目的。
另一方面，低温压缩空气在热交换器里温度得到回升，使排气管道外壁不致因温度过低而出现结露现象。
蒸发器是冷干机的主要换热部件，压缩空气在蒸发器中被强制冷却，其中大部分水蒸气冷却而凝结成液态水排出机外，从而使压缩空气得到干燥。
在蒸发器中进行的是空气与冷媒低压蒸气之间对流热质交换，通过节流装置后的低压冷媒液体，在蒸发器里发生相变成为低压冷媒蒸汽，在相变过程中吸收周围热量，从而使压缩空气降温。
为了尽可能获得较高的的传热效果，必须加大放热系数即加换热器的换热面积，因此冷干机蒸发器和热交换器铜管的外壁采用了套铝翅片的措施。
同时热交器铜管上套翅片后可降低空气对铜管的冲击及避免铜管破裂。
③冷凝器、二次冷凝器（预冷回热器）在冷干机中冷凝器的作用是将冷媒压缩机排出的高压、过热冷媒蒸气冷却成为液态制冷剂，使制冷过程得以连续不断进行。
由于冷凝器排出的热量包括冷媒从蒸发器吸取的热量以及由压缩功转换过来的热量。
所以冷凝器的负荷比蒸发器来得大，冷干机中冷凝器分空气冷却式（风冷型冷凝器）和水冷却式（水冷型冷凝器）两种。
二次冷凝器（预冷回热器）在机台与热交换功用相同，两者区别在于热交换器主要是高温和低温的压缩空气的换热，而二次冷凝主要利用低温的压缩空气与冷冻系统的高压部分进行冷却，使冷媒达到充分的冷却，从而提高机台的制冷效率，同时避免机台冷凝器散热不良所带来的高压跳机或机台故障。
④旋风分离器（气水分离器）旋风分离器也是一种惯性分离器，较多地用于气固分离。
压缩空气沿筒壁切线方向进入分离器后，在里面产生旋转，混在气体中的水滴也跟着一起旋转并产生离心力，质量大的水滴所产生的离心力大，在离心力作用下大水滴向外壁移动，碰到外壁（也是挡板）后再集聚长大并与气体分离。
⑤热气旁路阀压缩空气在蒸发器中冷却时，有大量凝结水析出。
如果冷媒蒸发温度过低，使蒸发器铜管表面温度在负荷条件下低于水的冰点，则凝结水就会在蒸发器里结冰，严重时阻塞气流通道，使供气管道瘫痪。
为了防止这种情况的出现，必须对冷媒蒸发温度加以控制。
其简单有效的措施就是在冷凝器和蒸发器之间加设一只热气旁路阀，热气旁路阀的测压管与蒸发压力直接连接。
当蒸发压力低于一定程度时，热气旁路阀自动开启，冷凝器中的高温冷媒蒸气直接进入蒸发器，提升蒸发温度，避免冰堵现象。
⑥热力膨胀阀或毛细管（节流阀）膨胀阀（毛细管）是制冷系统的节流机构。
在冷干机中，蒸发器制冷剂的供给及其调节者是通过节流机构来实现的。
节流机构使制冷从高温高压液体进入蒸发器。
当负荷变化时，热力膨胀阀通过检测压缩机吸气过热温度来调节阀芯开启度，从而控制进入蒸发器冷媒供给量。
毛细管则具有自补偿特点，即当蒸发压力降低时，两端压差会相应升高，从而加大流入蒸发器的冷媒量。
毛细管由于结构简单，工作稳定，在小型冷干机获得普遍应用。
⑦自动排水阀在冷冻式干燥机中，凝结的冷凝水应及时排放出设备外，避免因冷凝水排放不及时造成空气含水量上升，为了方便冷凝水的排放，在设备上装备了自动排水阀当排水阀贮水杯内水位未达到一定高度时，压缩空气的压力将浮球压下关闭排水孔，就不会造成气流泄漏：随着贮水杯内水位升高（此时冷干机内并不积水），浮球上升到一定高度时便打开排水孔，杯内凝结水在气压作用下很快排出机外。
除常◎用的浮球式自动排水器外，还经常使用电子自动排水器，这种排水器时间及两次排水的时间间隔都可调整，而且能耐较高压力，应用也很普遍。
⑧干燥过滤器运行中的制冷装置，由于制冷剂和冷冻油存在水分、固体粉未、污垢等杂质，情况严重时会使节流结构的节流孔产生脏堵。
因此在冷媒供液管前必须装设干燥过滤器。
另外，制冷剂中微量水分对制冷系统的危害最大。
对冷媒，冷冻油及蒸发器、冷凝器和配管的干燥处理是极为重要的。
6、制冷系统冷媒循环原理☆开机后冷媒经压缩机压缩由原来的低温低压状态变成高温高压的蒸气。
☆高温高压的蒸气流入冷凝器及二次冷凝器，其热量通过热交换被冷却介质带走，温度下降，高温高压的蒸气因为冷凝变成了常温高压的液体。
☆常温高压的液体冷媒流过膨胀阀，因为膨胀阀的节流作用压力降低，使得冷媒变成常温低压的液体。
☆常温低压的液体进入蒸发器后，因为压力的降低液态冷媒沸腾蒸发变成低压低温的气体，冷媒蒸发时吸收了大量压缩空气的热量，使得压缩空气的温度下降达到干燥的目的。
☆蒸发后的低温低压冷媒蒸气，从压缩机的吸气口流回，被压缩压缩后排出进入下一循环。
压缩机冷凝器蒸发器节流装置7、机器的操作与保养①启动前检查项目➢电源电压、相数、频率是否符合规定（请对照铭牌）,电源线接线是否牢固。
➢系统各配管连接部分是否锁紧。
➢检查机台的制冷系统压力是否正常。
(压力表指示低于0.2Mpa 时请通知我经销商或我司服务部门)➢干燥机摆置是否适当，环境温度是否满足使用要求。
➢检查自动排水阀前端之球阀是否打开。
➢干燥机入口温度是否超过规定值。
➢为了更好的提升空气的质量，使用时请先启干燥机并使其运行平稳后，再将压缩空气送入。
关闭时请先将压缩空气关闭再关闭干燥机，并将空气管路中的压缩空气排空，以免因干燥不良或管路水分残留，影响空气质量。
②．启动及运行➢将电源送至控制箱内，按下ON/OFF按钮开关的ON键，运转指示灯指示，机➢台接触器吸合，压缩机运转。
此时冷媒低压表指针应指示在60~85Psig范围内。
➢如果负荷超过此范围，请根据《蒸发压力调节》进行调节。
➢压缩机运转平稳后冷媒高压表的压力上升至120~240Psig之间。
当冷媒高压压➢力高于此范围，请检查冷凝器散热是否良好、空压机入口温度及环境温度是否➢过高。
当低于140Psig防冻开关动作，冷凝风扇停止运转，以提升压力保证机➢台的正常运行。
如果机台长期运行于低压力状态下请检查制冷系统是否泄漏、➢环境温度是否过低。
为避免压缩机因频繁起动造成压缩机的损坏。
停机后重新开机需等三分钟以上。
➢机台上的阀门出厂时已调好，如非专业人员请勿调节，以免造成机台不必要的损坏。
③．机台的停止➢关机前请先将空压机关闭。
➢关闭空压机后按下ON/OFF开关的OFF关闭机台➢关闭机台的电源。
④．机台的调试（蒸发压力的调节）➢机台启动运行平稳后冷媒低压偏移正常值时请按如下方法调节热气旁路阀。
➢用R-22冷媒时蒸发压力低于0.4MPa时利用六角扳手顺时针方向调整热气旁路阀使热气进入系统，蒸发温度上高。
高于0.5MPa 时利用六角扳手逆时针方向调整热气旁路阀降低蒸发温度。
➢用R-12冷媒时蒸发压力范围在0.18~0.32MPa之间，低于0.18MPa或高于0.32MPa时应调节热气旁路阀。
调节方法与R-22系统相同。
（R12现逐渐被淘汰）➢调整旁路阀前应先检查机台负荷是否过大，环境温度及入口温度是否过高、冷凝器是否脏堵等，如有上述情形应先予以排除后方可调整。
如调整后无法达到正常值请联系我司经销商。
➢蒸发压力出厂时已调节好，如压力无变化请勿调整。
⑤．机台的保养对机台进行保养和维护是为了保证机台正常运行及空气的质量，机台的保养可分为日常保养和阶段性保养。
日常保养项目开机前须检查机台背面冷凝器是否干净，以免散热不良。
开机前检查安全装置是否可靠。
机台运行10～20分钟后检查工作压力和工作电流是否正常。
通入压缩空气后运行10～20分钟检查自动排水器是否有排水。
机台请每周打开排污阀两次以上。
机台的手动排水阀每日须排水两次以上。
环境温度较高时请检查是否超过40℃，如超过请改善。
阶段性保养项目每周需用干燥的压缩空气或铜刷清理机台背部冷凝器一次以上。
每月需检查自动排水阀是否有脏堵，如脏堵请清洗。
每三个月需检查散热风扇风叶是否有不良的振动现象。
每年检查并拧紧所有螺钉、螺栓和各种固定装置。
