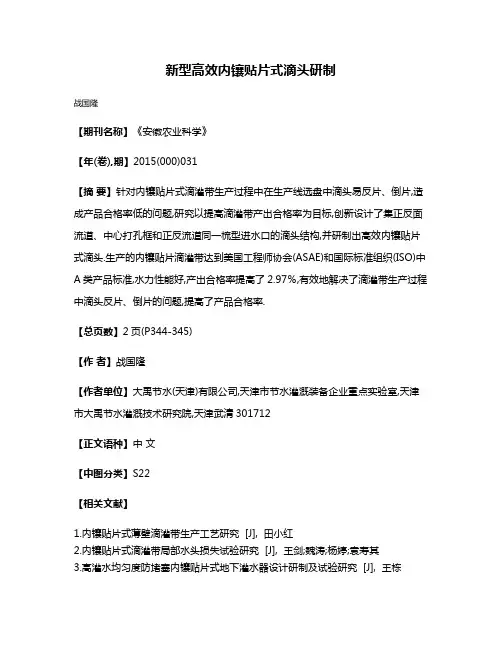

新型高效内镶贴片式滴头研制
战国隆
【期刊名称】《安徽农业科学》
【年(卷),期】2015(000)031
【摘要】针对内镶贴片式滴灌带生产过程中在生产线选盘中滴头易反片、倒片,造成产品合格率低的问题,研究以提高滴灌带产出合格率为目标,创新设计了集正反面流道、中心打孔框和正反流道同一梳型进水口的滴头结构,并研制出高效内镶贴片式滴头.生产的内镶贴片滴灌带达到美国工程师协会(ASAE)和国际标准组织(ISO)中A类产品标准,水力性能好,产出合格率提高了2.97％,有效地解决了滴灌带生产过程中滴头反片、倒片的问题,提高了产品合格率.
【总页数】2页(P344-345)
【作者】战国隆
【作者单位】大禹节水(天津)有限公司,天津市节水灌溉装备企业重点实验室,天津市大禹节水灌溉技术研究院,天津武清301712
【正文语种】中文
【中图分类】S22
【相关文献】
1.内镶贴片式薄壁滴灌带生产工艺研究 [J], 田小红
2.内镶贴片式滴灌带局部水头损失试验研究 [J], 王剑;魏涛;杨婷;袁寿其
3.高灌水均匀度防堵塞内镶贴片式地下灌水器设计研制及试验研究 [J], 王栋
4.一种内镶贴片式滴灌带的水力性能影响因素研究 [J], 周良;陶洪飞;李巧;马合木江·艾合买提;杨文新;姜有为;李莎
5.流道长度对内镶贴片式滴头性能参数影响的初步研究 [J], 姚彬;刘志烽;张建萍因版权原因，仅展示原文概要，查看原文内容请购买。

新型高效内镶贴片式滴头研制作者：战国隆来源：《安徽农业科学》2015年第31期摘要针对内镶贴片式滴灌带生产过程中在生产线选盘中滴头易反片、倒片，造成产品合格率低的问题，研究以提高滴灌带产出合格率为目标，创新设计了集正反面流道、中心打孔框和正反流道同一梳型进水口的滴头结构，并研制出高效内镶贴片式滴头。

生产的内镶贴片滴灌带达到美国工程师协会（ASAE）和国际标准组织（ISO）中A类产品标准，水力性能好，产出合格率提高了2.97%，有效地解决了滴灌带生产过程中滴头反片、倒片的问题，提高了产品合格率。

关键词滴头；反片；倒片中图分类号S22文献标识码A文章编号0517-6611（2015）31-344-02New and Efficient Research within Embedded EmitterZHAN Guolong（Dayu WaterSaving（Tianjin） Co. Ltd.， Tianjin Key Laboratory of WaterSaving Irrigation Equipment Company， Tianjin City Dayu WaterSaving Irrigation Technology Research Institute， Tianjin 301712）AbstractThe inlaid patch type drip irrigation with production process in the production line of the selected disk anti sheet， rewind， caused low output of qualified rate. With improving the qualification of drip irrigation belt products as the goal， the positive and negative flow， center punch frames and shared comb type water inlet dropping head structure was designed， efficient embedded chip drop head was developed. Production of inlaid drip irrigation belt to achieve product standard of the American Society of Mechanical Engineers （ASAE） and the international standards organization （ISO） in class A， output to improve the qualified rate of 2.9%， an effective solution to the drip irrigation belt production process for film， rewind， and improve the qualified rate of the product output.Key words Emitter； Antisheet； Rewind内镶贴片式滴灌带生产过程中滴头的传送是利用选盘旋转产生的离心力将滴头甩至选盘边缘的卡轨中，再不断运送到输送轨道进行滴灌带的生产。

内镶贴片式薄壁滴灌带生产工艺研究摘要: 内镶贴片式薄壁滴灌带性能优异,相对于厚壁滴灌带价格便宜,有效降低了滴灌系统的运行成本。

但薄壁滴灌带由于生产工艺要求严格,工艺控制对产品的性能影响较大,直接影响着滴灌系统的质量和推广应用。

因此,着重研究了生产工艺对薄壁滴灌带产品质量和性能的影响。

关键词:滴灌带;聚乙烯;工艺;性能1实验材料及设备1.1主要原料高密度聚乙烯,由独山子石化或燕山石化、茂名石化生产;低密度聚乙烯,由兰州石化、齐鲁石化或俄罗斯生产;线性低密度聚乙烯,由独山子石化或兰州石化生产;黑色聚乙烯色母料,美国或韩国进口;壬基酚聚氧乙烯醚,淄博海杰化工有限公司生产。

1.2试验设备与测试仪器内镶扁平滴头滴灌管(带)生产机组,西班牙;塑料干燥混合机,张家港市松本塑胶机械有限公司;电子万能试验机,AG-201,日本岛津公司;滴灌带耐水压试验装置,自制;耐环境应力开裂试验装置,自制。

1.3样品制备开启干燥混合机前,应将混料斗内各部位粘的碎料末清理干净,并将烘干温度设定为80 ℃,待温度升至80 ℃后再启动;按生产成熟配方比例,称量高密度聚乙烯、低密度聚乙烯、线性低密度聚乙烯、黑色聚乙烯色母料,将称量好的各种料倒入混合机中,干燥混合15～20min后放出;将干燥混合均匀的料加入滴灌带生产机组中,在不同的生产工艺条件下生产规格为φ16×e0.18mm滴灌带,而后对其进行检验测试。

1.4性能测试项目1.4.1拉伸强度测试拉伸强度测试参照标准GB/T 528-1998进行,用日本岛津公司生产的AG-201型电子万能试验机,拉伸速率为60mm/min。

1.4.2耐环境应力开裂性能测试将试样侧边涂上自制的壬基酚聚氧乙烯醚活性溶液,放入专用实验夹具中加紧,放入烘箱中在50±2 ℃下恒温,每隔24h取出试样,观察试样的表面是否出现可见裂纹,尤其是被折叠部位,应展开仔细观察。

1.4.3耐水压性能(爆破压,下同)测试抽取至少8m的试样,安装在滴灌带耐水压试验台支架上,堵上末端。

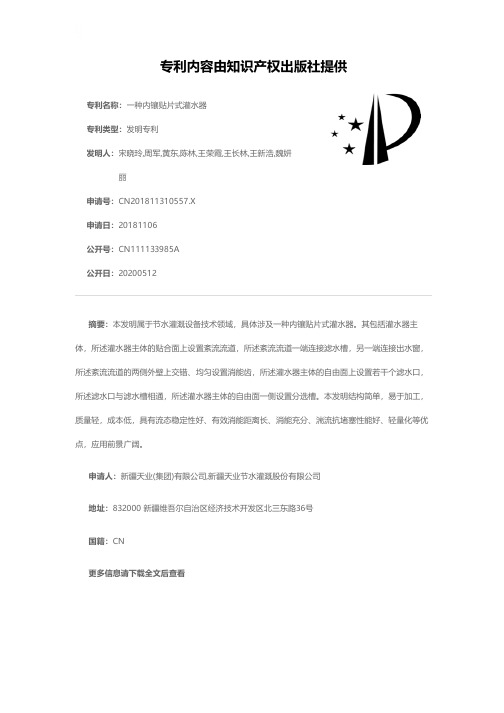

专利名称：一种内镶贴片式灌水器
专利类型：发明专利
发明人：宋晓玲,周军,黄东,陈林,王荣霞,王长林,王新浩,魏妍丽
申请号：CN201811310557.X
申请日：20181106
公开号：CN111133985A
公开日：
20200512
专利内容由知识产权出版社提供
摘要：本发明属于节水灌溉设备技术领域，具体涉及一种内镶贴片式灌水器。

其包括灌水器主体，所述灌水器主体的贴合面上设置紊流流道，所述紊流流道一端连接滤水槽，另一端连接出水窗，所述紊流流道的两侧外壁上交错、均匀设置消能齿，所述灌水器主体的自由面上设置若干个滤水口，所述滤水口与滤水槽相通，所述灌水器主体的自由面一侧设置分选槽。

本发明结构简单，易于加工，质量轻，成本低，具有流态稳定性好、有效消能距离长、消能充分、湍流抗堵塞性能好、轻量化等优点，应用前景广阔。

申请人：新疆天业(集团)有限公司,新疆天业节水灌溉股份有限公司
地址：832000 新疆维吾尔自治区经济技术开发区北三东路36号
国籍：CN
更多信息请下载全文后查看。
