供配电习题及答案讲解学习

供配电技术习题答案第3章第3章短路电流计算3-1 什么叫短路?短路的类型有哪些?造成短路的原因是什么?短路有什么危害? 答：短路是不同相之间，相对中线或地线之间的直接金属性连接或经小阻抗连接. 短路种类有三相短路，两相短路，单相短路和两相接地短路.短路的原因主要有设备长期运行，绝缘自然老化，操作过电压，雷电过电压，绝缘受到机械损伤等.短路的危害：1 短路产生很大的热量，导体温度身高，将绝缘损坏。

2 短路产生巨大的电动力，使电器设备受到机械损坏。

3 短路使系统电压严重减低，电器设备正常工作受到破坏。

4 短路造成停电，给国家经济带来损失，给人民生活带累不便。

5严重的短路将影响电力系统运行的稳定性，使并联运行的同步发电机失去同步，严重的可能造成系统解列，甚至崩溃。

6 单相短路产生的不平横磁场，对附近的通信线路和弱电设备产生严重的电磁干扰，影响其正常工作。

3-2 什么叫无限大容量系统?它有什么特征?为什么供配电系统短路时，可将电源看做无限大容量系统?答：无限大容量系统的指端电压保持恒定，没有内部阻抗和容量无限大的系统.它的特征有：系统的容量无限大.系统阻抗为零和系统的端电压在短路过程中维持不变.实际上，任何电力系统都有一个确定的容量，并有一定的内部阻抗.当供配电系统容量较电力系统容量小得多，电力系统阻抗不超过短路回路总阻抗的5%~10%，或短路点离电源的电气距离足够远，发生短路时电力系统母线降低很小，此时可将电力系统看做无限大容量。

3-3无限大容量三相短路时，短路电流如何变化？答：三相短路后，无源回路中的电流由原来的数值衰减到零；有源回路由于回路阻抗减小，电流增大，但由于回路内存在电感，电流不能发生突变，从而产生一个非周期分量电流，非周期分量电流也不断衰减，最终达到稳态短路电流。

短路电流周期分量按正弦规律变化，而非周期分量是按指数规律衰减，最终为零，又称自由分量。

3-4 产生最严重三相短路电流的条件是什么？答：（1）短路前电路空载或cosΦ=1；（2）短路瞬间电压过零，t=0时a=0度或180度；（3）短路回路纯电感，即Φk=90度。

大学供配电考试题及答案一、选择题（每题2分，共20分）1. 供配电系统中，以下哪个设备不是用来保护电路的？A. 断路器B. 熔断器C. 变压器D. 继电器答案：C2. 在三相四线制供电系统中，中性线的作用是什么？A. 传输电流B. 减小电压C. 保护接地D. 稳定电压答案：C3. 以下哪种电缆不适合用于高压供电系统？A. 交联聚乙烯电缆B. 聚氯乙烯电缆C. 橡胶绝缘电缆D. 油浸纸绝缘电缆答案：C4. 配电系统中，过载保护通常使用哪种设备？A. 过载继电器B. 热继电器C. 熔断器D. 断路器答案：B5. 以下哪种情况下，需要对供配电系统进行接地？A. 为了提高系统的效率B. 为了减少系统的功率损耗C. 为了保护人身安全D. 为了增加系统的稳定性答案：C6. 变压器的额定容量是指什么？A. 变压器的最大输出功率B. 变压器的输入功率C. 变压器的输出电压D. 变压器的输入电流答案：A7. 在供配电系统中，哪种设备用于限制短路电流？A. 断路器B. 熔断器C. 限流器D. 继电器答案：C8. 以下哪种类型的电缆适合于潮湿环境？A. 塑料绝缘电缆B. 橡胶绝缘电缆C. 油浸纸绝缘电缆D. 矿物绝缘电缆答案：B9. 配电柜中的开关设备，通常用于控制什么？A. 电流的方向B. 电流的大小C. 电路的通断D. 电压的高低答案：C10. 供配电系统中，哪种设备用于测量电流？A. 电压表B. 电流表C. 功率表D. 频率表答案：B二、填空题（每空1分，共20分）1. 供配电系统中，三相负载的连接方式有________和________。

答案：星形连接；三角形连接2. 断路器的主要功能包括________、________和________。

答案：过载保护；短路保护；隔离电路3. 变压器的效率是指________与________的比值。

答案：输出功率；输入功率4. 供电系统的电压等级通常分为________、________和________。

供配电试题及答案一、选择题1. 下列哪个元件不属于配电系统的组成部分？A. 变压器B. 开关C. 电缆D. 发电机答案：D2. 配电系统中，为保护设备和人身安全，常采用的保护装置是？A. 电动机B. 熔断器C. 断路器D. 变压器答案：C3. 下列哪个单位不是电能的常用计量单位？A. 瓦B. 欧姆C. 安培D. 度答案：B4. 配电系统中，常用的电能计量仪表是？A. 电能表B. 夹波仪C. 示波器D. 瞬态表答案：A5. 下列哪项措施是为了改善电力系统的配电可靠性？A. 增加电源发电机组的容量B. 减少配电线路的长度C. 使用高质量的电缆D. 定期进行设备检修和维护答案：D二、填空题1. 配电系统中，电能从高电压传输到低电压的设备是____。

答案：变压器2. 设计配电系统时，需要考虑的因素有____、____和____等。

答案：负荷、电源、线路3. 配电系统中，传输电能的介质通常是____和____。

答案：电缆、导线4. 配电系统中，保护设备和人身安全的装置是____。

答案：断路器5. 配电系统中，常用的电能计量仪表是____。

答案：电能表三、简答题1. 请简要说明配电系统的组成部分及其功能。

答：配电系统由电源、变压器、开关、电缆等组成。

电源负责提供电能，变压器负责调整电压，开关用于控制电路的通断，电缆用于传输电能。

配电系统的功能是将高电压的电能输送到低电压的终端用户，并保护设备和人身安全。

2. 列举几种常见的配电系统故障及其应对措施。

答：常见的配电系统故障包括短路、过载、接地故障等。

应对措施包括安装合适的保护装置来及时切断故障电路，增加系统的可靠性；合理设计电缆和线路的容量，避免过载；定期进行设备检修和维护，及时修复接地故障。

3. 请简要介绍配电系统中的电能计量及其重要性。

答：电能计量是指对电能进行测量和计算。

在配电系统中，电能计量的重要性主要体现在以下几个方面：首先，电能计量可以记录用户的用电量，为电费计算和用电管理提供依据；其次，电能计量可以检测电路的负载情况，及时发现过载等问题；最后，电能计量可以提供用电数据，为电力公司的负荷预测和调度提供参考依据。

(X )(V )模块测试卷一答案、填空题（30% ）1. 把由各种类型发电厂中的发电机、升降压变压器、输电线路和电力用户连接起来的一个发电、输电、变电、配电和用电的统一的整体称为电力系统2. 水力发电厂主要分为堤坝式水力发电厂、引水式水力发电厂和混合式水力发电厂。

3. 根据变电所在电力系统中所处的地位和作用，可分为枢纽变电所、中间变电所、地区变电所、工厂企业变电所和终端变电所。

4.配电网电压等级为110kV 及以下，其中电压等级为 3kV 〜110kV 的，称为高压配电网；配电变压器低压侧引出的0.4kV 配电网，称为低压配电网。

5.通常电压在1kV 以下的称为低压，1 kV 到10 kV 的称中压，高于10 kV 低于330 kV的称高压。

6.对大中型工厂来说，通常来说采用35-110 kV 作为供电电压，而对于中小型工厂来说，通常来说采用 6 kV 、10 kV 作为供电电压。

7. 电压偏差是指电气设备的实际端电压与其额定电压之差，通常用它对额定电压的百分比来表示。

8. 根据用户的重要程度及对供电可靠性的要求，可将电力负荷分为三级。

9. 供配电系统一般由工厂降压变电所（或称为工厂总降压变电所）间变电所、低压配电线路和用电设备组成。

二、判断题（20%）核能发电厂的发电过程是核裂变能 7热能7电能。

（X ）把将交流电变换为直流电，或把直流电变换为交流电的场所，称为变流所。

工厂总降压变电所是把 35kV 〜110kV 电压降压为 1kV 电压向车间变电所供电。

、高压配电线路、车1. 电力系统就是电网。

（X ）2. 3. 变电所的作用是接受电能和分配电能。

（X ）4. 5.6.电力网按电压高低和供电范围的大小可分为地方电网、区域电网、超高压电网。

（V）（V ）7. 二级负荷对供电无特殊要求。

（ X ）8.中性点直接接地或经低电阻接地系统称为大接地电流系统。

10. 车间变电所必须要设置 2 台变压器。

习题解答（五）学习单元一1. 电力变压器的作用是什么？变压器是一种静止的电气设备，是应用电磁感应原理，在频率不变的基础上将电压升高或降低，电力变压器是变电所中最重要的设备，属于变换类设备。

主要作用是传输电能，将电力系统中的电力电压升高或降低，以利于电力的合理输送、分配和使用。

2. 电力变压器的主要技术参数有哪些？（1）额定容量S N.T（kV·A）。

（2）额定电压U N（kV或V）。

（3）额定电流I N(A)。

（4）额定频率f N (Hz)。

（5）阻抗电压U d%。

（6) 空载电流I0%。

（7）空载损耗P0。

（8）短路损耗P d。

（9）额定温升。

（10）冷却方式。

学习单元二1.什么是电力变压器的实际容量？什么是电力变压器的额定容量？电力变压器的额定容量S N.T（kV·A）。

指在额定工作状态下变压器能保证长期输出的容量。

由于变压器的效率很高，所以规定一、二次侧的容量相等。

电力变压器的实际容量是指变压器在实际使用条件（包括实际输出的最大负荷和安装地点的环境温度）下，在不影响变压器的规定使用年限（一般为20年）时所能连续输出的最大视在功率S T，单位是kVA。

2、某工厂变电所有两台SL7-500/10型配电变压器（Yyn0联结）。

试计算这两台变压器（查有关手册得SL7-500/10型变压器的有关数据ΔP0= 1. 08kW，ΔP k=6. 的经济运行的临界负荷。

9kW ， I 0% = 2.1 ，U k % =4。

）解 已知SL7-500/10型配电变压器（Yyn0联结）的有关技术数据: ΔP 0= 1. 08kW ，ΔP k =6.9kW ， I 0% = 2.1 ，U k % =4。

由式（5-14）得var 5.105001001.2100%.00k S I Q T N =⨯=≈∆ 由式（5-15）得var 205001004100%.k S U Q T N k N =⨯=≈∆ 取K q =0.1。

可编辑修改精选全文完整版第2章负荷预测2-2 什么叫年最大负荷利用小时？什么叫年最大负荷和年平均负荷？什么叫负荷系数？P持续运行一段时间后，消耗的电能答：年最大负荷利用小时是指负荷以年最大负荷max恰好等于该电力负荷全年实际消耗的电能，这段时间就是最大负荷利用小时。

P指全年中负荷最大的工作班内（为防偶然性，这样的工作班至少要在负年最大负荷max荷最大的月份出现2～3次）30分钟平均功率的最大值，因此年最大负荷有时也称为30分P。

钟最大负荷30K是指平均负荷与最大负荷的比值。

负荷系数L2-3 什么是设备容量？各工作制用电设备的设备容量如何确定?答：设备容量，亦即设备功率，一般情况下指每个用电设备的铭牌上标定的额度功率，亦指在额度条件下的最大输出功率。

长期工作制和短期工作制的设备容量就是该设备的铭牌额定功率，即P e=P N反复短时工作制的设备容量是指某负荷持续率下的额定功率换算到统一的负荷持续率下2-4 什么叫计算负荷？为什么计算负荷通常采用30min最大负荷？正确确定计算负荷有何意义？答：计算负荷是指导体中通过一个等效负荷时，导体的最高温升正好和通过实际的变动负荷时产生的最高温升相等，该等效负荷就称为计算负荷。

导体通过电流达到稳定温升的时间大约为(3~4)τ，τ为发热时间常数。

对中小截面的导体，其τ约为10min左右，故截流倒替约经30min后达到稳定温升值。

但是，由于较大截面的导体发热时间常数往往大于10min，30min还不能达到稳定温升。

由此可见,计算负荷Pc 实际上与30min最大负荷基本是相当的。

计算负荷是供电设计计算的基本依据。

计算符合的确定是否合理，将直接影响到电气设备和导线电缆的选择是否合理。

计算负荷不能定得太大，否则选择的电气设备和导线电缆将会过大而造成投资和有色金属的浪费;计算负荷也不能定得太小，否则选择的电气设备和导线电缆将会长期处于过负荷运行，增加电能损耗，产生过热，导致绝缘体过早老化甚至烧毁。

第六章供配电系统的继电保护5-1继电器保护装置的任务和要求是什么？答：（1）继电保护的任务：①自动地、迅速地、有选择地将故障设备从供电系统中切除，使其他非故障部分迅速恢复正常供电。

②正确反映电气设备的不正常运行状态，发出预告信号，以便操作人员采取措施，恢复电器设备的正常运行。

③与供配电系统的自动装置（如自动重合闸、备用电源自动投入装置等）配合，提高供配电系统的供电可靠性。

（2）对继电保护的要求：根据继电保护的任务，继电保护应满足选择性、可靠性、速动性和灵敏性的要求。

5-2电流保护的常用接线方式有哪几种？各有什么特点？答：1、三相三继电器接线方式。

它能反映各种短路故障，流入继电器的电流与电流互感器二次绕组的电流相等，其接线系数在任何短路情况下均等于1。

这种接线方式主要用于高压大接地电流系统，保护相间短路和单相短路。

2、两相两继电器接线方式。

它不能反映单相短路，只能反映相间短路，其接线系数在各种相间短路时均为1。

此接线方式主要用于小接地电流系统的相间短路保护。

3、两相一继电器接线方式。

这种接线方式可反映各种不同的相间短路，但是其接线系数随短路种类不同而不不同，保护灵敏度也不同，主要用与高压电动机的保护。

5-3 什么叫过电流继电器的动作电力、返回电流和返回系数？答：（1）使过电流继电器动作的最小电流称为继电器的动作电流。

（2）使继电器返回到启始位置的最大电流称为继电器的返回电流（3）继电器的返回电流与动作电流之比称为返回系数5-5电磁式电流继电器和感应式电流继电器的工作原理有何不同？如何调节其动作电流？答：（1）工作原理的不同之处在于：电磁式电流继电器的原理在于利于变化继电器的电流来调节弹簧的作用力，调节其与常开触头的开合。

而感应式电流继电器的原理在于调节制动力矩，使蜗杆与扇形齿轮啮合。

这就是叫继电器的感应系统动作。

（2）调节电磁式电流继电器的动作电流的方法有两种：①改变调整杆的位置来改变弹簧的反作用力进行平滑调节；②改变继电器线圈的连接。

大学供配电考试题及答案一、单项选择题（每题2分，共20分）1. 电力系统中，电压等级的划分依据是（）。

A. 用电设备的功率B. 用电设备的类型C. 供电距离的远近D. 供电电压的高低答案：D2. 在供配电系统中，变压器的主要作用是（）。

A. 改变电压B. 改变电流C. 改变功率D. 改变频率答案：A3. 以下哪种设备不是供配电系统中的一次设备（）。

A. 断路器B. 隔离开关C. 电流互感器D. 继电保护装置答案：D4. 供电系统中，三相负载的连接方式有（）。

A. 星形连接B. 并联连接C. 串联连接D. 以上都是答案：A5. 电力系统中，功率因数的提高可以（）。

A. 减少线路损耗B. 增加线路损耗C. 增加设备损耗D. 减少设备损耗答案：A6. 供电系统中，谐波的产生是由于（）。

A. 电压波动B. 电流波动C. 非线性负载D. 负载不平衡答案：C7. 以下哪种设备是供配电系统中的二次设备（）。

A. 变压器B. 断路器C. 电流互感器D. 继电保护装置答案：D8. 供电系统中，过电压保护装置的作用是（）。

A. 防止电压过低B. 防止电压过高C. 增加电压D. 减少电压答案：B9. 在供配电系统中，无功功率的补偿方式通常有（）。

A. 并联电容器B. 串联电容器C. 并联电感器D. 串联电感器答案：A10. 供电系统中，三相负载不平衡时，会导致（）。

A. 电压升高B. 电流升高C. 功率因数降低D. 频率升高答案：C二、多项选择题（每题3分，共15分）1. 供配电系统中，一次设备包括（）。

A. 变压器B. 断路器C. 隔离开关D. 继电保护装置答案：ABC2. 电力系统中，电压等级的划分通常有（）。

A. 低压B. 中压C. 高压D. 超高压答案：ABCD3. 供配电系统中，二次设备的功能包括（）。

A. 测量B. 保护C. 控制D. 调节答案：ABC4. 供电系统中，影响功率因数的因素有（）。

A. 负载类型B. 负载大小C. 负载分布D. 负载连接方式答案：ABCD5. 电力系统中，谐波的危害包括（）。

第1章习题参考答案1-1 解释下列名词概念（1）电力系统：将一些发电厂、变电站（所）和电力用户由各级电压的电力线路联系起来组成发电、输电、变电、配电和用电的整体，即为电力系统（2）电力网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或简称电网（3）电压偏差：电气设备的端电压与其额定电压之差，通常以其对额定电压的百分值来表示（4）电力系统中性点运行方式：电力系统中作为供电电源的发电机和变压器的中性点接地方式1-2 填空题（1）区域电网电压一般在220kV及以上；地方电网最高电压一般不超过110kV；（2）通常电力网电压高低的划分：低压1000V及以下、中压1kV～10kV或35kV、高压35kV～110kV 或220kV、超高压220kV或330kV及以上、特高压1000kV及以上。

（3）中性点不接地的电力系统发生单相金属性接地故障时，中性点对地电压为相电压，非故障相对地电压升高为线电压；（4）用户高压配电电压，从经济技术指标看，最好采用10 kV，发展趋势是20 kV；（5）我国中、小电力系统运行时，规定允许频率偏差±0.5Hz ；（6）升压变压器高压侧的主分接头电压为121kV，若选择－2.5%的分接头，则该分接头电压为117.975kV。

1-3 单项选择题（1）电能生产、输送、分配及使用全过程（B）A．不同时间实现B．同一瞬间实现C．按生产—输送—分配—使用顺序实现 D．以上都不对（2）中性点不接地系统发行单相接地短路时，流过接地点的电流性质（A）A．电容电流B．电感电流C．电阻电流D．由系统阻抗性质决定（3）一级负荷的供电电源（C）由两个电源供电。

A．宜B．可C．应D．不应（4）对于一级负荷中特别重要的负荷(D)A．可由两路电源供电B．可不由两路电源供电C．必须由两路电源供电D．除由两个电源供电外，尚应增设应急电源（5）一类高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟设施、火灾自动报警、自动灭火系统、应急照明、疏散指示标志等消防用电，应按(A)要求供电。

供配电习题及答案讲解学习一、选择题（每小题2分，共20分）1、配电装置中的安全净距A2值是指（ A ）A、不同相的带电部分之间的距离；B、带电部分与接地部分之间的距离；C、栅状遮拦至带电部分之间的距离；D、网状遮拦至带电部分之间的距离。

2、（ C ）以下不是高压开关柜型号的是____。

A、GG1AB、KYNC、GGDD、XGN3、（ B ）配电装置中的安全净距A1值是指____。

A、不同相的带电部分之间的距离；B、带电部分与接地部分之间的距离；C、栅状遮拦至带电部分之间的距离；D、网状遮拦至带电部分之间的距离。

4、电流互感器一次绕组结构上的特点是（ D ）。

A、匝数多、导线细；B、匝数多、导线粗；C、匝数少、导线细；D、匝数少、导线粗。

5、（A）屋外配电装置按母线的高度分类，不含以下___类型。

A、低型B、中型C、半高型D、高型6、（D ）单个油箱的油量在___以上的变压器，应设能容纳100%或20%油量的储油池或挡油墙。

A、100kgB、500kgC、800kgD、1000kg7、（A ）下列型号的熔断器，均可用于保护高压电压互感器的有____。

A、RN2-10和RW10-35B、RC1A和RN1-6C、RW3-10和RT14D、RM10和RL58、电压互感器一次绕组结构上的特点是（ A ）。

A、匝数多、导线细；B、匝数多、导线粗；C、匝数少、导线细；D、匝数少、导线粗。

9、（D ）JDZJ-10型电压互感器是____型的。

A、干式B、油浸式C、瓷绝缘式D、浇注式10、（D ）磁力起动器是交流接触器加上____。

A、热脱扣器B、过流脱扣器C、低压脱扣器D、热继电器11、高压配电装置室的长度大于（B ）米时，应在配电室的两端开设2个出口。

A、6；B、7；C、15；D、60。

12、桥式接线的特征之一是（ C ）。

A、断路器数大于回路数；B、断路器数等于回路数；C、断路器数小于回路数；D、断路器数小于等于回路数；E、断路器数大于等于回路数。

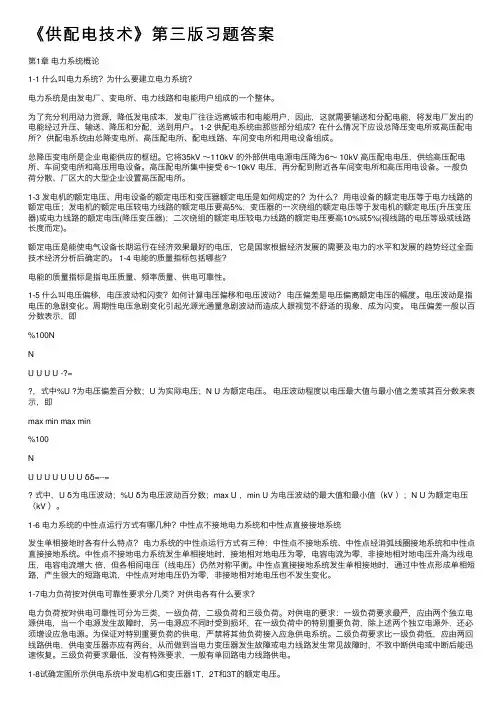

《供配电技术》第三版习题答案第1章电⼒系统概论1-1 什么叫电⼒系统？为什么要建⽴电⼒系统？电⼒系统是由发电⼚、变电所、电⼒线路和电能⽤户组成的⼀个整体。

为了充分利⽤动⼒资源，降低发电成本，发电⼚往往远离城市和电能⽤户，因此，这就需要输送和分配电能，将发电⼚发出的电能经过升压、输送、降压和分配，送到⽤户。

1-2 供配电系统由那些部分组成？在什么情况下应设总降压变电所或⾼压配电所？供配电系统由总降变电所、⾼压配电所、配电线路、车间变电所和⽤电设备组成。

总降压变电所是企业电能供应的枢纽。

它将35kV ～110kV 的外部供电电源电压降为6～ 10kV ⾼压配电电压，供给⾼压配电所、车间变电所和⾼压⽤电设备。

⾼压配电所集中接受 6～10kV 电压，再分配到附近各车间变电所和⾼压⽤电设备。

⼀般负荷分散、⼚区⼤的⼤型企业设置⾼压配电所。

1-3 发电机的额定电压、⽤电设备的额定电压和变压器额定电压是如何规定的？为什么？⽤电设备的额定电压等于电⼒线路的额定电压；发电机的额定电压较电⼒线路的额定电压要⾼5%；变压器的⼀次绕组的额定电压等于发电机的额定电压(升压变压器)或电⼒线路的额定电压(降压变压器)；⼆次绕组的额定电压较电⼒线路的额定电压要⾼10%或5%(视线路的电压等级或线路长度⽽定)。

额定电压是能使电⽓设备长期运⾏在经济效果最好的电压，它是国家根据经济发展的需要及电⼒的⽔平和发展的趋势经过全⾯技术经济分析后确定的。

1-4 电能的质量指标包括哪些？电能的质量指标是指电压质量、频率质量、供电可靠性。

1-5 什么叫电压偏移，电压波动和闪变？如何计算电压偏移和电压波动？电压偏差是电压偏离额定电压的幅度。

电压波动是指电压的急剧变化。

周期性电压急剧变化引起光源光通量急剧波动⽽造成⼈眼视觉不舒适的现象，成为闪变。

电压偏差⼀般以百分数表⽰，即%100NNU U U U -?=，式中%U ?为电压偏差百分数；U 为实际电压；N U 为额定电压。

供配电试题及答案一、选择题1. 供配电系统中，以下哪个设备主要用于对电压进行调整？A. 变压器B. 断路器C. 继电器D. 电容器答案：A2. 以下哪种方式不属于供配电系统的节能措施？A. 使用高效节能变压器B. 优化电网结构C. 增加无功补偿D. 随意增加负载答案：D二、判断题1. 供配电系统的设计应满足安全性、可靠性和经济性。

（）答案：正确2. 供配电系统中的无功功率对电能质量没有影响。

（）答案：错误三、简答题1. 简述供配电系统的主要组成部件及其功能。

答案：供配电系统主要由发电站、变电站、输电线路、配电线路和用电设备组成。

发电站负责产生电能；变电站用于电压的转换和分配；输电线路负责将电能从发电站传输到变电站；配电线路将电能从变电站分配到各个用电点；用电设备是电能的最终消耗者。

2. 供配电系统中为什么要进行无功补偿？答案：无功补偿是为了改善系统的功率因数，减少线路和变压器的无功损耗，提高电能传输效率，降低线损，同时也能提高系统的稳定性和供电质量。

四、计算题1. 假设某供配电系统在额定功率下运行，已知其有功功率为100kW，功率因数为0.8，求其无功功率。

答案：无功功率Q = √3 × U × I × sin(φ) = √3 × √(1- 0.8²) × 100kW ≈ 70.71kVAR2. 如果要将上述系统的功率因数提高到0.9，需要增加多少无功补偿？答案：首先计算新的无功功率需求Q_new = √3 × √(1 - 0.9²) × 100kW ≈ 28.28kVAR，然后计算补偿量ΔQ = Q - Q_new ≈70.71kVAR - 28.28kVAR ≈ 42.43kVAR。

五、论述题1. 论述供配电系统在现代城市建设中的重要性及其发展趋势。

答案：供配电系统是现代城市建设的基础设施之一，它为城市提供稳定可靠的电力供应，是城市正常运行和发展的基础。

供配电工程习题答案供配电工程习题答案在供配电工程领域，习题练习是提高技能和理解概念的重要方法。

本文将为大家提供一些供配电工程习题的答案，并通过解析过程来帮助读者更好地理解相关知识。

一、电路分析1. 电路中的电流和电压分别是多少？答案：根据欧姆定律，电流等于电压除以电阻。

所以，电流 = 电压 / 电阻。

2. 如何计算电路中的功率？答案：电路中的功率可以通过电流和电压的乘积来计算。

功率 = 电流× 电压。

3. 什么是电路的等效电阻？答案：电路的等效电阻是指将电路简化为一个等效电阻，使得在相同电压下，电路中的电流与原始电路相同。

二、电力系统1. 什么是三相电力系统？答案：三相电力系统是指由三个相位相差120度的交流电组成的电力系统。

它具有高效、稳定的特点，广泛应用于工业和商业领域。

2. 如何计算三相电力系统中的功率？答案：三相电力系统中的功率可以通过三相电流和电压的乘积以及功率因数来计算。

功率= √3 × 电流× 电压× 功率因数。

3. 什么是电力负荷？答案：电力负荷是指电力系统中消耗电能的设备或用户。

它可以分为有功负荷和无功负荷，有功负荷是指消耗电能并产生功率的设备，无功负荷是指消耗电能但不产生功率的设备。

三、配电系统1. 什么是配电变压器？答案：配电变压器是将高压电能转换为低压电能的设备。

它广泛应用于城市和工业区域的配电系统中，用于将高压输电线路上的电能转换为适用于用户的低压电能。

2. 如何计算配电线路的电压降？答案：配电线路的电压降可以通过欧姆定律计算。

电压降 = 电流× 电阻。

3. 什么是配电保护装置？答案：配电保护装置是用于保护配电系统中设备和用户的安全的装置。

它可以监测电路中的电流、电压等参数，并在发生故障时切断电路，以防止设备过载或短路。

四、电力市场1. 什么是电力市场？答案：电力市场是指供需双方在一定规则和机制下进行电力交易的市场。

它通过电力发电、输电和配电等环节，将电力从发电厂传递给用户。

供配电试题及答案一、单项选择题（每题2分，共10分）1. 供配电系统中，下列哪项不是高压配电柜的主要功能？A. 保护B. 控制C. 测量D. 照明答案：D2. 在供配电系统中，变压器的主要作用是什么？A. 升压B. 降压C. 转换电压D. 以上都是答案：D3. 以下哪种设备不适用于供配电系统？A. 断路器B. 接触器C. 继电器D. 电动机答案：D4. 供配电系统中，保护接地的作用是什么？A. 减少电压损失B. 保护人身安全C. 提高系统效率D. 增加设备寿命答案：B5. 以下哪种方式不是供配电系统的节能措施？A. 优化配电网络B. 使用节能型设备C. 增加设备容量D. 采用无功补偿答案：C二、多项选择题（每题3分，共15分）1. 供配电系统设计时需要考虑的因素包括哪些？A. 供电可靠性B. 供电安全性C. 供电经济性D. 供电美观性答案：ABC2. 供配电系统中，哪些设备可以用于过载保护？A. 熔断器B. 热继电器C. 断路器D. 接触器答案：ABC3. 供配电系统中，下列哪些措施可以提高系统的稳定性？A. 增加变压器容量B. 优化配电网络结构C. 采用无功补偿设备D. 定期维护设备答案：BCD4. 供配电系统中，下列哪些因素会影响电能质量？A. 谐波B. 电压波动C. 频率偏差D. 功率因数答案：ABC5. 供配电系统中，下列哪些措施可以提高系统的安全性？A. 定期检查设备B. 采用漏电保护器C. 增加设备绝缘D. 采用接地保护答案：ABCD三、判断题（每题1分，共10分）1. 供配电系统中，变压器的一次侧电压总是高于二次侧电压。

（错）2. 供配电系统中，电流互感器主要用于测量电流。

（对）3. 供配电系统中，断路器可以在过载时自动切断电路。

（对）4. 供配电系统中，接地线的作用是防止设备漏电。

（对）5. 供配电系统中，无功补偿可以提高系统的功率因数。

（对）6. 供配电系统中，电压互感器主要用于测量电压。

供配电课后习题答案供配电课后习题答案作为电气工程的重要组成部分，供配电系统承担着将电能从发电厂传输到用户终端的重要任务。

学习供配电课程时，习题练习是巩固知识和提高应用能力的重要方式。

本文将为大家提供一些供配电课后习题的答案，希望对大家的学习有所帮助。

1. 什么是供配电系统的基本组成部分？供配电系统的基本组成部分包括发电厂、变电站、配电网和用户终端。

发电厂负责将各种能源转化为电能；变电站通过变压器将发电厂产生的高压电能转换为适合传输和分配的中压或低压电能；配电网将电能从变电站传输到用户终端；用户终端是供配电系统的终点，包括各类用电设备和用户。

2. 什么是配电网的分类？配电网可以根据电压等级和结构进行分类。

根据电压等级，配电网可以分为高压配电网、中压配电网和低压配电网。

高压配电网一般是从变电站输出的电压等级，用于传输电能；中压配电网将高压电能转换为适合分配的中压电能；低压配电网将中压电能供应给用户终端。

根据结构，配电网可以分为辐射型配电网和环网型配电网。

辐射型配电网是从变电站向各个方向辐射出去的，适用于分布式用户；环网型配电网是由环路连接的，适用于集中式用户。

3. 什么是配电变压器？配电变压器是将高压电能转换为适合分配的中压或低压电能的装置。

它是供配电系统中的重要组成部分，用于将电能从变电站输送到用户终端。

配电变压器一般由高压绕组和低压绕组组成，通过变压器的变压比实现电压的降低。

在配电变压器中，还常常配备有保护装置，如过载保护、短路保护等，以确保变压器的安全运行。

4. 什么是短路电流？短路电流是指在供配电系统中，当电路中出现短路故障时，电流突然增大的现象。

短路电流的大小取决于电源电压、短路点的电阻和电路的阻抗。

短路电流会对供配电系统和设备造成严重的损坏，因此需要进行短路电流计算和相应的保护设计。

5. 什么是过载保护？过载保护是指在供配电系统中，当电路负载超过设备额定容量时，通过保护装置及时切断电路，以保护设备和系统的安全运行。

《供配电技术》作业参考答案项目一1.工厂企业常见供配电系统有哪几类？对于大中型企业，一般采用哪一类供配电系统？答：具有高压配电所的供配电系统、具有总降压变电所的供配电系统、高压深入负荷中心的企业供配电系统、只有一个变电所或配电所的企业供配电系统。

一般采用具有总降压变电所的供配电系统。

2.任选一种供配电系统，分析其供配电情况。

答：略3.试分析图5中电力系统、电力系统及电力网的结构组成。

答：略4.简述风力发电的原理。

简述风力发电机组的结构和工作情况。

答：风力发电的原理是利用风能带动风车叶片旋转，将风能转化为机械能，再通过变速齿轮箱增速驱动发电机，将机械能转变成电能。

风力发电机组主要包含两大部分：一部分是风力机，将风能转换为机械能；另一部分是发电机，将机械能转换为电能。

5.简述光伏发电的基本原理。

答：光伏发电是利用光伏效应将太阳能电池板上的光子转换为直流电，供直流负荷使用或蓄电池组进行储存。

当负荷为直流负荷可以直接供负荷使用。

当负荷为交流负荷时，可以利用逆变器转化为交流电送用户或电网。

6. 太阳能电池有哪几种？答：太阳能电池有硅太阳能电池、多元化合物薄膜太阳能电池、聚合物多层修饰电极型太阳能电池、纳米晶太阳能电池、染料敏化电池、塑料电池等几种。

7.简述我国三相交流电网和电力设备的额定电压等级。

答：根据《供电营业规则》规定，供电企业供电的额定电压，低压有单相220v，三相380V；高压有10、35（66）、110、220、330、500、750、1000（KV）等。

8.简述电力用户供电电压选择。

答：电力用户供电电压的选择，主要应适应当地供电企业（当地电网）供电的电压等级，同时也要考虑用户用电设备的电压、容量及供电距离等因素。

一般负荷容量越大，分布范围越广，则配电电压越高。

高压配电电压的选择，主要应考虑当地供电电压的电压及用户高压用电设备的电压、容量和数量等因素。

用户低压配电电压通常采用220/380V。

第一章习题1-1 电力系统如图1－5所示，使确定变压器T1的一、二次绕组的额定电压，线路WL1、WL2的额定电压。

图1－5 习题1－1解：U TI =6.3KV；U T2 =121KV；WL1额定电压110KV；WL2额定电压35KV1－2电力系统如图1－6所示，WL2、WL3、WL4为近距离配送线，试确定发电机和所有变压器的额定电压。

图1－6 习题1－2解：发电机U G ＝10.5KV；变压器T1：U TI =10.5KV，U T2 =38.5KV；T2：U TI =35KV，U T2 =6.3KV；T3：U TI =10KV，U T2 =400/230V or 0.4/0.23KV2－1 某重型机械厂机械加工车间，拥有金属切削机床电动机容量共1600kW，通风机容量共200kW其cosϕ＝0.65，线路电压为380V。

试分别确定车间的计算负荷P c、Q c、S c和I c。

解：查表2－1，对于机床：K d1＝0.14～0.16；tanφ＝1.73；cosφ＝0.5；对于通风机：K d2＝0.75~0.85；tanφ＝1.17；cosφ＝0.65；P c1 =K d1P N1 =0.14～0.16×1600kW＝224～256KWQ C1= P c1 tanφ＝224～256×1.73＝387.52～442.88KvarS c＝P c1/ cosφ=448～512KVAP T= K d2P N2 =0.75~0.85×200 kW=150~170 KWQ T= P T tanφ＝150~170×1.17=175.5~198.9Kvar或者Q T=sqt(S T2- P T2)=175.4~198.8Kvar S T＝P T/ cosφ=230.77~261.54KVAP c＝P c1+ P T = 374～426 KWQ c＝Q C1+ Q T = 563.02～641.78kvarS c＝sqt(Q c2 + P c2) ＝675.92～770.3KV AI c＝S c/[stq(3)*U] ＝1027.0～1170.35A2－2 三相供电线路额定电压为380V，供电负荷有30台小批生产的冷加工机床电动机，总容量为80kW，cosϕ＝0.7；试用需要系数法确定其计算负荷P c、Q c、S c和I c。
