高频变压器大全

高频变压器的分类高频变压器是一种特殊类型的变压器，其工作频率通常在10kHz以上。

由于高频变压器在电源系统中具有重要作用，因此对其进行分类和了解十分必要。

根据核心形式的不同，高频变压器可以分为磁性材料核心变压器和空气芯变压器两大类。

1. 磁性材料核心变压器磁性材料核心变压器是最常见的高频变压器类型之一。

在这种变压器中，磁性材料（如硅钢片）被用作核心材料，以增加磁路的磁导率和减小磁阻。

磁性材料核心变压器具有较高的效率和较低的磁损耗，适用于高功率和高频率的应用。

根据磁性材料的不同，磁性材料核心变压器又可以分为不同的类型，如铁氧体变压器、磁性材料混合变压器等。

铁氧体变压器适用于高频率（几十kHz至几百kHz）和低功率应用，具有较小的体积和重量；磁性材料混合变压器则是将不同种类的磁性材料组合在一起，以充分发挥各种材料的优势，提高变压器的性能。

2. 空气芯变压器空气芯变压器是另一种常见的高频变压器类型。

与磁性材料核心变压器不同，空气芯变压器的核心由空气组成，没有磁性材料。

空气芯变压器具有较低的磁损耗和较高的线性度，适用于高精度和高频率的应用。

根据空气芯的形状，空气芯变压器可以进一步分为E型、I型和U 型等。

E型空气芯变压器具有较小的漏磁感应强度和较高的磁阻，适用于高频率和高功率应用；I型空气芯变压器具有较大的漏磁感应强度和较低的磁阻，适用于高精度和高线性度要求的应用；U型空气芯变压器则是将E型和I型的优点结合在一起，提高变压器的性能。

总结起来，高频变压器是一类工作频率较高的变压器，主要分为磁性材料核心变压器和空气芯变压器两大类。

磁性材料核心变压器利用磁性材料作为核心材料，具有高效率和低磁损耗的特点；空气芯变压器则利用空气作为核心，具有低磁损耗和高线性度的特点。

根据具体的应用需求，选择合适的高频变压器类型，可以提高电源系统的性能和效率。

什么是高频变压器高频变压器是一种专门用于高频电路中的变压器。

它是一种隔离器件，通过变换输入电压和电流的值，输出需要的电压和电流。

高频变压器的作用是将电源 (input) 的高频电压转换为适合电路要求的低电压输出 (output)，通常在数十千赫范围内工作。

高频变压器的原理高频变压器原理类似于普通变压器，但也存在区别。

在高频电路中，由于其频率高，传统的铁芯变压器的磁芯和绕组的损耗就会相对较高，导致效率低下，功率损耗很大，同时由于磁芯的饱和特性，频率越高，铁芯的容量就会越小，产生越来越大的热量，进一步影响变压器的效率。

因此，高频变压器使用高导磁材料 (如氧化锌) 来作为磁芯，这种材料能够在高频下呈现出良好的电性能力，让变压器的效率得以提高。

同时，高频变压器的绕组采用细导线，使得能够承受更高的电流，并且相互之间的耦合能够减少。

高频变压器的使用场景高频变压器通常应用于无线电、通信、医疗、工业自动化、电力电子、航天航空等领域。

它在信号调节和滤波方面的作用也非常重要，因此在许多电子仪器中，高频变压器也起到了至关重要的作用。

高频变压器的优缺点优点： - 适合于高频电路中的使用 - 能够提高电路效率 - 可以获得较高的电流输出 - 相对于普通变压器，具有小体积和轻质的特点缺点： - 制造成本相对较高 - 不容易进行维修 - 选用的材料和制造工艺要求非常高，否则会影响变压器的效率和寿命结论高频变压器是一种专用于高频电路中的变压器，通过变换输入电压和电流的值，输出需要的电压和电流。

其优点包括：适合高频电路中的使用，能够提高电路效率，可以获得较高的电流输出，并且相对于普通变压器具有小体积和轻质等特点；缺点包括：制造成本较高，不容易进行维修，选用的材料和制造工艺要求非常高。

在无线电、通信、医疗、工业自动化、电力电子、航天航空等领域，高频变压器应用十分广泛。

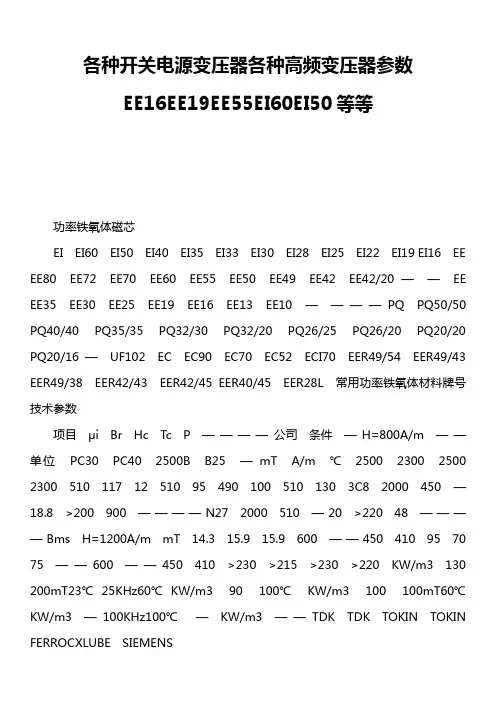

各种开关电源变压器各种高频变压器参数EE16EE19EE55EI60EI50等等功率铁氧体磁芯EI EI60 EI50 EI40 EI35 EI33 EI30 EI28 EI25 EI22 EI19 EI16 EE EE80 EE72 EE70 EE60 EE55 EE50 EE49 EE42 EE42/20 ——EE EE35 EE30 EE25 EE19 EE16 EE13 EE10 ————PQ PQ50/50 PQ40/40 PQ35/35 PQ32/30 PQ32/20 PQ26/25 PQ26/20 PQ20/20 PQ20/16 —UF102 EC EC90 EC70 EC52 ECI70 EER49/54 EER49/43 EER49/38 EER42/43 EER42/45 EER40/45 EER28L 常用功率铁氧体材料牌号技术参数项目μi Br Hc Tc P ————公司条件—H=800A/m ——单位PC30 PC40 2500B B25 —mT A/m ℃ 2500 2300 2500 2300 510 117 12 510 95 490 100 510 130 3C8 2000 450 —18.8 >200 900 ———— N27 2000 510 — 20 >220 48 ———— Bms H=1200A/m mT 14.3 15.9 15.9 600 —— 450 410 95 70 75 ——600 ——450 410 >230 >215 >230 >220 KW/m3 130 200mT23℃ 25KHz60℃ KW/m3 90 100℃ KW/m3 100 100mT60℃ KW/m3 —100KHz100℃ —KW/m3 ——TDK TDK TOKIN TOKIN FERROCXLUBE SIEMENSEI型磁芯规格及参数型号A B C D E F H Ae Le Ve AL μe (c㎡) (cm) (cm3) nH/N2 EI16 EI19 EI22 EI28 EI30 EI33 EI35 EI40 EI50 EI60 16 —— 5 12.2 — 2 0.198 3.46 0.67 1100 20 —— 5.2 13.55 — 2.3 0.24 3.96 0.95 1400 22 12.6 6 6 14.3 10.3 4.5 0.42 3.93 1.63 2400 28 18.6 7.5 11 16.5 12.0 3.5 0.86 4.82 4.145 4300 30 19 11 11 21 16 5.5 1.11 5.80 6.44 4750 33 ——13 23.5 —9.7 1.185 6.75 8.00 4450 35 24.5 10 10 24 18 4.6 1.01 6.71 6.80 3950 40 26.8 12 12 27.25 21 7.5 1.48 7.7 11.3 5000 50 34 15 15 33 24.5 9 2.3 9.4 21.6 6300 60 44 16 16 36 28 8.5 2.47 10.9 27.1 6000 1575 1825 2255 1962 1960 1984 2030 2100 2070 2070 2126 EI25 25.3 19 6.5 7 15.3 12.2 2.7 0.41 4.7 1.927 2140 PQ型磁芯规格及参数型号 A B C D E F I Ae Le Ve AL μe (c㎡) (cm) (cm3) (nH/N2) PQ 20/16 20.5 8.2 14 18 8.7 12.5 5.4 0.62 3.74 2.31 3880 1868 PQ 20/20 20.5 10.2 14 18 8.7 12.5 7.4 0.62 4.54 2.79 3310 1944 PQ 26/20 26.5 10.2 19 23 12 12.6 5.9 1.19 4.63 5.49 6170 1920 PQ 26/25 26.5 12.5 19 22.5 12.2 15.5 7.9 1.18 5.55 6.53 5250 1972 PQ 32/20 32 10.4 22 27.5 13.7 19 5.6 1.70 5.55 9.42 7310 1896 PQ 32/30 32 15.3 22 27.5 13.7 19 10.5 1.61 7.46 11.97 5140 1898 PQ 35/35 35 17.5 26 32 14.6 23.5 12.35 1.96 8.79 17.26 4860 1733 PQ 40/40 41 20.0 28 37 15.2 27.5 14.6 2.01 10.19 20.45 4300 1738 PQ 50/50 50 25.132 44 20.35 31.5 17.9 3.28 11.3 37.24 6720 1850EE型磁芯规格及参数Ae Le Ve AL (c㎡) (cm) (cm3) (nH/N2) 型号EE10 EE13 EE16 EE19 EE25 EE30 EE33 EE35 EE40 EE42 EE50 EE55 EE60 EE70 EE72 EE80 A 10.2 13 16 19 25 30 33 34.9 40 42 50 56 60 71 72.3 79.3 B C D E F μe 1767 1550 1728 1880 1952 2000 2000 1990 2040 2510 2125 1977 2135 1990 1995 1980 8 2.4 4.75 5.5 1.3 0.12 2.61 0.315 1006 10 2.7 6.15 6 1.3 0.171 3.02 0.517 1100 12 4 5 7 2 0.19 3.40 0.65 1200 14 4.8 4.9 8 2.6 0.22 3.90 0.86 1350 15.6 6.6 6.5 9.5 3.3 0.40 4.90 1.96 2000 20 11 11 13 5 1.09 5.80 6.32 4750 ——13.7 13.8 —1.15 7.55 8.71 3840 26.5 9.3 9.5 14.2 4 1.06 7.00 7.39 3790 28 11 11 16.5 6.5 1.48 7.70 11.40 4250 29.6 12.2 15.2 21 6.2 1.82 9.70 17.60 4700 35 15 15 21 8.5 2.26 9.60 21.7 6250 37.6 17.2 21.0 27.5 9 3.54 12.3 43.5 7100 44.6 16 16 22 8.3 2.47 11.0 27.2 6000 46.6 22.2 20 54 11.1 4.45 23.18 103.0 4820 53.5 19 19 20 9.5 3.58 13.4 48.1 6700 59.4 20 19.8 37.5 9.5 3.81 18.3 69.8 5200EC、EER型磁芯规格及参数Ae 型号 A B φC D E F E-E (c㎡) Ve Le AL μe (cm) (cm3) (nH/N2) EC90 91 71.2 30 30 45 9.6 91/90 6.24 21.6 13.50 5550 —EC70 71 43.4 16.8 16.8 34.5 11.7 7 1/69 2.79 14.4 40.1 4800 1963 EIC70 70 44 16.2 16.2 29.8 6.8 70/39 2.79 ————EC52 53 32.1 1 3.75 13.75 24.2 8.7 53/49 1.8 10.5 18.8 4200 1942 EER49 49 37.4 16.9 16.9 27 8.4 49/54 2.46 11.8 29.09 5700 1900 EER49 49 37 16.9 16.9 21.5 6.5 49/43 2.55 10.0 25.5 5700 1900EER49 49 37.3 17 17.2 19 6.5 49/38 2.291 9.72 22.26 5500 1860 EER42 42 32.5 17.3 19.5 21.3 5.9 42/43 2.40 9.86 23.64 5760 1900 EER42 42 31.3 15.1 15.5 22.4 5.7 42/45 1.825 10.18 18.57 4200 1860 EER40 40 29.4 13.3 13.3 22.4 7 40/45 1.528 10.24 15.64 3450 1840 EER28 28 21.9 10 11.4 17 4.3 28/34 0.814 7.55 6.14 2500 19001,磁芯向有效截面积：Ae 2,磁芯向有效磁路长度：le 3,相对幅值磁导率：μa 4,饱和磁通密度：Bs1 磁芯损耗：正弦波与矩形波比较一般情况下，磁芯损耗曲线是按正弦波+/-交流(AC)激励绘制的，在标准的和正常的时候，是不提供极大值曲线的。

专业高频变压器设计计算公式大全要求：输入AC 220V±10% 效率：80%工作频率40KHZ输出电压62V 电流：2A辅助绕组电压：20V/0.1A最大占空比：0.48一.计算最小直流电压和最大直流电压Emin=220*0.9*1.1=218VEmax=220*1.1*1.4=339V二.计算输入功率和视在功率Pin==Po/η=62*2/0.8=155WPt=Po/η+Po=155+124=279w三.计算AP值选择磁芯AP == Aw*Ac==Pin*10²2*F*Bm*J*Ku*Ki== 279*10²2*40*103* 0.15*4*0.4 *1== 1.45选择PQ32/30磁芯Ae=1.6 Aw=0.994Ap=1.6*0.994=1.59结果大于计算的值，符合要求。

材质选用PC40型。

四.计算初级电流峰值和有效值设定电路工作在连续模式，根据输入电压的范围取Krp为0.6Ip =2PinEmin*Dmax*（2-Krp)= 2*155218*0.48*（2-0.6)= 2.1AIrms =Ip*Dmax*(Krp²/3-Krp+1)=2.1*0.48*（0.6²/3-0.6+1)= 1.05A五.计算初级电感量连续模式Lp = Emin*DmaxIp1=Ip2(1-Krp) F*(Ip2-Ip1)=2.1*(1-0.6)=0.84=218*0.4840*103*(2. 1-0.84)= 2.076mH断续模式Lp= Emin²*Dm ax²2*Pin*F=218²*0.48²2*155*40*103= 883.0uH六.计算初级、次级、反馈绕组的圈数DmaxUpmin 计算变压比：n=1-Dmax Up2=0.48218 1-0.48 62= 3.2454初级圈数Np=Emax*1044*F*Bm*Ae=339*1044*40*103*0.15*1.61= 87.7TS 取整数88TS次级圈数Ns1= Np Np*(1-Dmax)*Us1nUpmin*Dmax Np 88n 3.2454 = 27TS反馈圈数Nf= Np*(1-Dm ax)*Us1 Upmin* Dmax= 8.7TS 取9TS八.核算临界电感量（H）Lmin=Ein* nV 。

专业高频变压器设计计算公式大全在设计变压器时，需要考虑多个因素，包括输入和输出电压、电流、功率、频率、磁通密度、磁路结构等。

下面是一些常用的变压器设计计算公式：1.需求计算公式：(1)计算输入和输出功率：P=V*I其中，P是功率，V是电压，I是电流。

(2)计算变压器变比：N=V1/V2其中，N是变比，V1是输入电压，V2是输出电压。

(3)计算输入和输出电流：I1=P/V1，I2=P/V2其中，I1是输入电流，I2是输出电流。

2.磁路计算公式：(1)计算磁路截面积：A=B/(f*μ*H)其中，A是磁路截面积，B是磁感应强度，f是频率，μ是磁导率，H 是磁场强度。

(2)计算磁通量：Φ=B*A其中，Φ是磁通量。

(3)计算铁心横截面积：S=Φ/B其中，S是铁心横截面积。

3.匝数计算公式：(1)计算初级匝数：N1=(V1*10^8)/(B*f*A)其中，N1是初级匝数。

(2)计算次级匝数：N2=(V2*10^8)/(B*f*A)其中，N2是次级匝数。

4.器件尺寸计算公式：(1)计算铁芯尺寸：U=1.8*(Lc/μ)*B*H/Bm其中，U是铁芯尺寸，Lc是直径或长度，B是磁感应强度，H是磁场强度，Bm是饱和磁感应强度。

(2)计算绕线长度：Lw=π*D*(N1+N2)其中，Lw是绕线长度，D是变压器内径。

(3)计算线径：d=(I*K)/(0.4*J*D)其中，d是线径，I是电流，K是充填系数，J是电流密度，D是变压器内径。

这些公式提供了一些变压器设计的基本计算方法。

在实际设计中，还需要考虑到其它因素，如损耗、效率、温升等，以确保设计的变压器满足要求。

PQ高频变压器————————————————————————————————作者：————————————————————————————————日期：PQ4040高频变压器一.PQ4040高频变压器尺寸外观图（单位：mm）品名式别骨架样式长宽高1边PIN（PIN距）2边PIN（PIN距）排距PIN径PQ4040立式Ⅱ41.0 43.0 43.0 6 5.0 6 5.0 38.0 Φ0.8以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。

本公司可按客户要求定制各种规格PQ4040高频变压器。

二. PQ4040高频变压器性能1.工作频率：20kHz-500KHz2.输出功率：10 to 1000 W3.工作温度：-40℃ to +180℃4.储存温度：-25℃ to +85℃5.储存湿度：30 to 95%三. PQ4040高频变压器的特点PQ4040高频变压器具有结构紧密，功率大，价格适中，可靠性高的特点。

PQ 型高频变压器的磁芯是为了适应新型开关电源的使用要求而设计的铁氧体磁芯，它的形状能满足工作在高频下的开关电源变压器减少铜损和铁损的要求，同样也能适应开关电源在温升方面的要求；它的圆形中心柱使绕线更为容易，线包容量加大，骨架的引线端使产品安装十分可靠，适用于开关电源和阻流线圈。

四. PQ4040高频变压器的应用PQ4040高频变压器常应用于电动车充电器用变压器、车载逆变器电源变压器、DC-DC转换器、驱动变压器、笔记本电源、UPS电源、通信电源等。

五. PQ4040高频变压器价格PQ4040高频变压器的价格区间一般在18-28元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。

供应相关产品EI96扼流线圈UU16滤波器EC42高频变压器EE22电子变压器EI57低频变压器PQ5050变压器EE65变压器扼流圈500uH。

功率铁氧体磁芯常用功率铁氧体材料牌号技术参数EI型磁芯规格及参数PQ型磁芯规格及参数EE型磁芯规格及参数EC、EER型磁芯规格及参数1,磁芯向有效截面积：Ae2,磁芯向有效磁路长度：le3,相对幅值磁导率：μa4,饱和磁通密度：Bs1磁芯：正弦波与矩形波比较一般情况下，磁芯损耗曲线是按正弦波+/-交流(AC)激励绘制的，在标准的和正常的时候，是不提供极大值曲线的。

涉及到开关电源电路设计的一个共同问题是正弦波和矩形波激励的磁芯损耗的关系。

对于高电阻率的如类似，正弦波和矩形波产生的损耗几乎是相等的，但矩形波的损耗稍微小一些。

材料中存在高的涡流损耗（如大一般情况下，具有矩形波的磁芯损耗比具有正弦波的磁芯损耗低一些。

但在元件存在铜损的情况下，这是不正确的。

在变压器中，用矩形波激励时的铜损远远大于用正弦波激励时的铜损。

高频元件的损耗在铜损方面显得更多，集肤效应损耗比矩形波激励磁芯的损耗给人们的印象更深刻。

举个例子，在20kHz、用17#美国线规导线的绕组时，矩形波激励的磁芯损耗几乎是正弦波激励磁芯损耗的两倍。

例如，对于许多开关电源来说，具有矩形波激励磁芯的5V、20A和30A输出的电源，必须采用多股绞线或利兹(Litz)线绕制线圈，不能使用粗的单股导线。

2Q值曲线所有磁性材料制造厂商公布的Q值曲线都是低损耗滤波器用材料的典型曲线。

这些测试参数通常是用置于磁芯上的最适用的绕组完成的。

对于罐形磁芯，Q值曲线指出了用作生成曲线时的绕组匝数和导线尺寸，导线是常用的利兹线，并且绕满在线圈骨架上。

对于钼坡莫合金磁粉芯同样是正确的。

用最适合的绕组，并且导线绕满了磁芯窗口时测试，则Q值曲线是标准的。

Q值曲线是在典型值为5高斯或更低的低交流(AC)激励电平下测量得出的。

由于在磁通密度越高时磁芯的损耗越大，故人们警告，在滤波电感器工作在高磁通密度时，磁芯的Q值是较低的。

3电感量、AL系数和在正常情况下，磁芯制造厂商会发布电感器和滤波器磁芯的AL系数、电感量和磁导率等参数。

变压器型号及参数大全1. 引言变压器是一种重要的电力设备，能够将交流电能以不同的电压进行转换。

在电力系统中广泛应用，对于电力传输和分配起着至关重要的作用。

本文将介绍常见的变压器型号及其相关参数，以便读者更好地了解和选择适合自己需求的变压器。

2. 型号分类根据不同的标准和用途，变压器可以分为多个不同的型号。

以下是常见的几种变压器型号的简要介绍：2.1. 功率变压器功率变压器主要用于输电和配电系统中，根据输电和配电路线的需求选择不同容量和电压等级的变压器。

常见的功率变压器型号有：•YD系列：单相变压器，适用于小型家庭和商业用途，功率范围在0.05kVA至2kVA之间。

•YB系列：三相变压器，适用于工业用途，功率范围在2kVA至12MVA之间。

•YZB系列：非屏蔽型三相变压器，适用于低压配电系统，功率范围在50kVA至10MVA之间。

2.2. 整流变压器整流变压器主要用于电力电子设备中的整流电路，将交流电转换为直流电。

常见的整流变压器型号有：•Z系列：单相整流变压器，适用于小功率的电子设备，如电子继电器和交流电机驱动器。

•ZU系列：单相自耦变压器，适用于大功率的电子设备，如电力电子变频器和电力调速器。

•ZK系列：三相整流变压器，适用于大型电力电子设备，如电弧炉和电力变频器。

2.3. 调压变压器调压变压器主要用于调整电力系统中的电压，以满足不同设备和用户的需求。

常见的调压变压器型号有：•ZSW系列：可自动调压的单相变压器，适用于电力系统中电压波动较大的地区。

•ZYW系列：可调节输出电压的单相变压器，适用于需要精确电压控制的设备。

•ZG系列：油浸可调电压变压器，适用于大型工业用途，如电弧炉和电焊机。

3. 参数说明变压器的参数决定了其性能和使用范围。

以下是常见的几个变压器参数及其说明：3.1. 额定容量变压器的额定容量是指它所能提供的最大功率输出。

通常以千伏安（kVA）为单位进行表示，表示变压器能够稳定工作的最大负载。
