人造板机械概述PPT(共 40张)

  • 格式：ppt
  • 大小：2.83 MB
  • 文档页数：41

下载文档原格式

  / 41

合集下载

5.第三章 人造板制造——刨花板ppt

5.第三章 人造板制造——刨花板ppt

刨花板分类
按容重分：有高、中、低三类 1.高容重（高密度）刨花板：容重 在0.6~1.2g/cm3 以上； 2.中容重（中密度）刨花板：容重 在0.6~1.2g/cm3 3.低容重（低密度）刨花板：容重 在0.6~1.2g/cm3 以下。
刨花板分类
按结构分：有单层、三层、多层和渐变结构等多种 1.单层刨花板：在板的厚度方向上，刨花的形状和 大小完全一样，施胶量也相同。缺点是表面粗糙， 不宜直接使用。 2.三层刨花板：在板的厚度方向上明显的分为三层， 表层细、用胶量多；芯板粗，用脚量少。其强度、 性能好、表面平滑，易于装饰加工。 3.多层刨花板：在板的厚度方向上明显的分为多层 （三层以上）。其稳定性和强度均齐性都较三层 板要好。但所需设备多，成本高。 4.渐变刨花板：在板的厚度方向上从表面多中心， 刨花逐渐由细到粗，表层与芯层间无明显界限， 性能更好。
刨花板性质
一、力学性质 1.静曲强度：我国规定：平压法一级品大于 180Kg/cm2 ，二级品大于150Kg/cm2 。静曲强度 与刨花的形态、树种、容重、工艺条件、厚度和 结构等因素有关 2.平面抗拉强度：其随容重的增加而增加。多层和 渐变刨花板，其表层抗拉强度大约是芯层的2~3 倍 3.握钉力：绝对与相对之分。容重在0.55~0.8g/cm3 的刨花板其相对握钉力比针叶材低25%，比阔叶 材低55~60%。 4.加工性：即锯、刨、钻、铣、打眼、开榫、涂胶 等性能。刀具磨损与施胶量有关，一般用钨碳合 金钢或高速工具钢加工
第三章 人造板制造
刨花板
定义——使用刨花或者碎料， 加入一定量的胶黏剂，在一定的温 度和压力下压制成的一种人造板。 特点——纤维板与胶合板相比， 其性质和用途基本相似。而生产过 程更简单，原料来源更广泛。 据统计1.3~1.8立方的废材可以 制成1立方刨花板，其利用价值相 当于3立方的原木制成的板材。

木材加工装备学 教学课件 第2篇 木工机床与人造板机械

木材加工装备学 教学课件 第2篇 木工机床与人造板机械
• （1）切削平面：通过切削刃与加工平面相 切的平面。即主运动速度向量V和切削刃所 组成的平面。
• （2）基面：通过切削刃垂直于主运动速度 向量V，也就是垂直于切削平面的平面。
• 规定测量平面为垂直于切削刃在基面投影 的法向剖面。（测量角度随测量平面相对 位置不同而异）
刀具标注的角度参数
1）前角γ：前刀面与基面之间的夹角。 在图2-2中前刀面相对基面顺时针方向倾斜为
• 横锯齿的切削
横锯时(如图3-4所示)，进给方向（或锯路方 向）垂直于纤维平面，如圆锯横截。若选 用切削角大于90的斜磨的横截锯齿切削木 材，齿刃切入木材，相邻两先后在木材表 面切出两条平行的齿痕，随着锯齿深入木 材，前齿面对锯路内木材的作用力的合力 在垂直锯路的方向上的分力，对两侧已被 切开的锯路中间木材的挤压，使其沿锯路 底顺纤维方向剪切。
2)后角α：锯齿需要后角，是为了减少后齿面与锯路 底木材的磨擦。后角过大，会降低楔角，削弱 齿体。一般取15o~25o。加工树脂较多的松木 时，由于齿尖容易粘附树脂，使锯齿不锋利， 可以适当加大后角。
3)楔角β：反映锯齿本身强度和锐度的角度。显然楔 角小，齿体虽然尖锐，但锯齿强度下降。通常 在锯软材时取35o~45o。锯硬材时取45o~55o。
图3-1 纵剖直磨锯齿
• 齿形参数（图3-1，3-2）。 • 齿尖（1）：纵剖齿为主刃，横截齿为刃尖。 • 前齿面又称齿喉面（1-2）：，分平面和弧面。 • 齿腹面（2-3）：系半径为R的齿根圆的圆弧面。 • 齿底（2）：锯齿的最低部分。连接齿底各点可得
齿底线3-3-3。 • 后齿面（3-4-1）：或称齿背面，可分为平面，折
• (1) 切削厚度a：主运动为直线运动时，切削厚度 为切削刀刃相邻两个位置间的垂直距离；回转运 动时切削厚度在切削过程中是变化的（图2-3）， 它可以用下式计算： a= Uz·Sinθ 2）切削宽度b：是刀刃工作长度在基面上的投影. 切屑面积A：切削层在基面内的投影面积：

木材加工装备学第2篇木工机床和与人造板机械

木材加工装备学第2篇木工机床和与人造板机械
和减少环境污染。
04 人造板机械的种类与用途
刨花板机械
总结词
刨花板机械是用于生产刨花板材的设备 ，具有高效、连续、自动化的特点。
VS
详细描述
刨花板机械主要由原料输送系统、削片装 置、干燥系统、拌胶机、成型机、热压机 等组成。它可以将木片、木废料等原料加 工成刨花板，广泛应用于建筑、家具、装 修等行业。
除了上述几种常见的类型外，还有一 些其他类型的木工机床，如弯曲机、 拼板机等，用于完成特定加工需求。
详细描述
弯曲机可以将木材弯曲成特定形状，拼板 机可以将多块木材拼接成大型板材。这些 特殊类型的木工机床在特定领域有广泛应 用，如家具制造、建筑和装修等。
03 人造板机械概述
人造板机械的定义与分类
定义

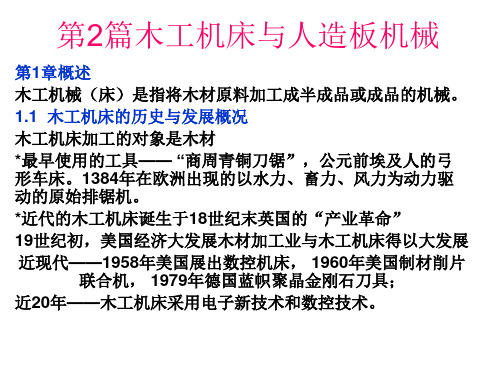

木材加工装备学第2篇：木工机床 与人造板机械
目 录
• 木工机床概述 • 木工机床的种类与用途 • 人造板机械概述 • 人造板机械的种类与用途 • 木工机床与人造板机械的未来发展
01 木工机床概述
木工机床的定义与分类
定义
木工机床是用于木材加工的专业 设备，能够实现木材的切割、钻 孔、磨削、抛光等加工操作。
数控化时期
现代木工机床已经进入了 数控化时代，采用数控技 术可以实现高精度、高效 率的木材加工。
木工机床的特点与功能
高精度
多功能
现代木工机床采用先进的数控技术，可以 实现高精度的木材加工，提高产品的质量 和稳定性。
木工机床通常具有多种加工功能，可以实 现锯切、刨削、铣削、钻孔等多种操作， 提高加工效率。
车等行业。
05 木工机床与人造板机械的 未来发展
智能化与自动化
智能化
随着人工智能和机器学习技术的不断发展， 木工机床与人造板机械将更加智能化，能够 自主完成更复杂的加工任务，提高生产效率 和产品质量。

家具及木工机械PPT课件

家具及木工机械PPT课件
覆贴热压机实现高速短周期； 工艺自动控制；
热源趋向采用过热水、导热油等。
贴面热压机
3）压机加压、加热介质—— 加压一般用油（压力不高时也有采用水和气体）为介质； 加热通常采用饱和蒸汽、热油，也有采用热水或电加热等
。 过热水和导热油特点： 作加热介质热容量高、温差小、热耗低。 4）压机的结构类型 • 按工作方式不同分2类: • 周期式压机（分单层、多层）； • 连续式压机（有挤压机、辊压机和平压机）。 • *根据板面单位压力分3类： 低压（1-2Mpa如普通胶合板、覆贴板压机 中压（2-8Mpa，如刨花板、中纤板压机） 高压（8Mpa以上，如树脂层积板、木质层 积材压机 ）
工艺流程
ODW 型短周期热 压胶贴生产线 1液压升降机 2.除尘机 3涂胶机 4输送辊台 5盘式输送机 6组坯台 7压机 8升降机 9辊台
工艺流程
浸渍纸片料覆贴生产线:
1输送辊台
2推料器
3升降机
4刷光机
5中间输送机 6转送台
7给坯台
8装卸料机
9输送机
10锯机
11修边机
12小车
13辊台机
14真空输送机
介绍国外新一代连续式压机： • 以德国的四大公司Kusters、Bison、
Siempelkamp和Dieffenbaher为代表的中密度 纤维板、刨花板等生产用的平压连续式压机。 • 以比松（Bison）的门德（Mende）法辊压系统 为代表的辊压连续式热压机（主要用以生产212mm厚的薄型刨花板或中密度纤维板）。
• 问题：要使这种运动在高温高压下长期运转就必 须使两者之间的摩擦最小？
• 滑动摩擦与滚动摩擦 • （现有技术重大突破，Kuester Press连续平压
式压机核心技术：一是发明滚动摩擦的辊子链结 构；二是独特的压力结构设计）

人造板机械：01第七章 绪论

人造板机械：01第七章 绪论
按GB／T18003-1999《人造板机械设备型号编制方法》，人造板 机械设备型号的编制与表示如下：
第七章 概述
n 7.3.2人造板机械型号编制 型号编制举例： 铺装宽度2490mm刨花板移动式气
流铺装机，型号为BP3725； 加工人造板幅面915mm×2135mm，
总压力1250t，框架式多层热压机， 型号为ＢＹ113×7／13
20世纪30年代美国开始生产刨花板，经过20多年的发展逐步形 成了具有刨切机、干燥机、铺装机、多层热压机及挤压机的成套 设备。20世纪50年代在美国第一台连续压机诞生。
1924年美国人又发明了纤维爆破筒，利用爆破法进行纤维分解， 此后，瑞典人又发明了连续式木片磨浆机（热磨机）。
20世纪70年代末定向结构刨花板OSB进入美国市场，1966年中 密度纤维板MDF生产线在美国建成投产。
热压工序、裁板工序及砂光工序。
第七章 概述
木材加工装备学——人造板机械
7.3人造板机械分类与型号编制
7.3.1 人造板机械分类
通常按使用的刀具、加工方法及工艺用途来分类：
按刀具来分，可分为切削类型和非切削类型两大类。在人造板机 械中非切削类型占绝大部分。
按加工方法及工艺用途来分，我国将人造板分为三十九类（表７ －１）
其运动的传动关系、调整方式等。
第七章 概述
木材加工装备学——人造板机械
视频教学
胶合板生产(34min) 刨花板生产（26min） 纤维板生产
纤维板生产（湿法硬质21→湿法软质33→干法 41→MDF48）
人造板二次加工(→22min贴纸、印刷、贴木皮50min）
第七章 概述
木材加工装备学——人造板机械
n 7.4 木工机械的运动及传动

人造板机械概述PPT共41页

人造板机械概述PPT共41页
。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭

人造板概论PPT医学课件

3、剖制板材的宽度，受到原 木直径的限制，
编辑版ppt
可以除去、分散或加以覆盖 木材的缺陷，使材质比较均匀。
结构对称，互相约束和补充， 使用中不容易产生开裂、翘曲 等缺陷，而且各个方向的强度 能趋于一致。纵横方向的强度 也越均匀。
不受原木直径的限制，制成 幅面很大的平面或曲面形状。
6
木材
木材锯成薄板使用时，一 般至少要锯成厚度10毫米的 板材
3、外观质感：比木材尺寸稳定性好，无木材节疤， 不会产生裂纹、翘曲、变形，产品可制成多种颜色.
4、加工性能：具有木材的二次加工性，如可锯、可刨 粘结、用钉子或螺钉固定，各种型材范标准 , 施 工安装快捷方便。.
14
刨花粗加工
4
刨花再加工
5
板坯预压
12
板坯热压
13
编辑版ppt
23
刨花板车间、厂区外景 刨花板产品外观
饰面刨花板外观
编辑版ppt
24
目录 退出
5、传统人造板的现状
5.1 胶合板
1.我国胶合板生产形成两头在外，民营企业为主导.
2.资源枯竭，大径级优质材很少，只能来加工薄木。
3.大量人工速生工业用材林有待开发利用。
编辑版ppt
26
目录 退出
5.3 刨花板、碎料板
1、小规模国产设备生产的刨花板，密度高，质量差，粗糙 2、游离甲醛释放量超标 3、尚未开发建筑市场，诸如水泥刨花板、定向刨花板、
华夫板未开发。 4、挤压法 生产线基本淘汰。
编辑版ppt
27
目录 退出
二、 新型人造板（新三板及其它）概介
1. 新三板
1.1 华夫板 wafer board 结构材的一种。用速生材、小径材制备成

人造板机械


1.4加热系统
1.5压机的蒸汽管道
多层 压机 的蒸 汽管 结构
曲柄式 伸缩式 橡胶软管 金属软管
1.6同时闭合机构
分两次杠杆闭合的同时闭合
铰接杆式同时闭合
1.7液压传动系统
1.8装卸设备
有垫板装卸 卸料方式
无垫板装卸
1.1机架
机架式热压机的重要部件，用于支撑液压缸、热压板等 部件，并在工作中承受热压的总压力。因此，机架必须 具有足够的强度和刚度，以保持设备在额定压力下能长 期正常地工作。
立柱式：用于压力较高的大型压机机进口的多层中密
度纤维板压机
分
框架式：多用于国产压机
类
箱式：多用于实验压机等小型设备
立柱式机架
a）立柱式无台肩，采用内外螺母连接
b)立柱采用双台肩及内外螺母连接 c）立柱为单台肩及内外螺母连接
立柱式连接方式
立柱式机架的优缺点
√.立柱之间有较大的 空当，故液压缸等部 件的安装和维修比较 方便，也利于操作。 √.可设置直径打的液 压缸，故可减少液压 缸的数目，这对于设 备的维护保养也较为
有利。
班级：木材12.1班 姓名：刘鑫华 学号：16号
▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪
装液同压加热液机 多
卸压时机热压压架 层
设传闭的系板缸 备动合蒸统
系机汽
压 机
统构管
结
道
构
多层压机原理及应用
原理：利用
应用：主要用于纤维板生产、刨花 板生产和胶合板生产，尤其在胶合 板生产中占主导地位。
下图为框架试压机BY133×7/13型பைடு நூலகம்压机主机结构图，
该机属框式压机。（P188）
下图为Motala多层热压机，该机属柱式压机。总体结构 工作原理与上述压机基本相同。（P188）

人造板机械概述(共40张PPT)


人造板机械概述
国外人造板机械发展概况
4、新技术的广泛采用
① 远程在线监控服务技术 ② 自动化过程控制技术 ③ 板坯预热技术 ④ X射线测量和评价技术 ⑤ 连续压机的紧急卸载技术 ⑥ 纤维清洗技术 ⑦ 纤维干燥技术 ⑧ 能源工厂——节能环保技术
人造板机械概述
中国人造板机械制造业发展
3阶段 2阶段 1阶段 二十世纪60年 代末以前，主 要是测绘仿制 阶段 从70年代开始 到80年代末为 模仿设计阶段
德国帕尔曼(Pallmann) 公司生产的 PR32—60系列热磨机，主电机功率为240～ 8000KW，生产能力为0，9—32t／h。PR系列热磨机的磨盘间隙可通过电子仪器 监测显示，精度可达0.01mm。帕尔曼最新MDF 热磨机系统是PR62，主轴的前、 后部安装了重型辊子轴承，便于吸收径向力，而轴的中部有特别设计的液力支 撑装置，用于吸收热磨过程中的轴向力。整个装置可长期保持良好的润滑状态， 从而可达到平稳而基本无磨损的工作状态。
人造板机械概述
人造板机械
人造板机械概述
人造板的定义及分类
人造板：以植物纤维材料为主要原料制成的板材。
胶合板
纤维板
刨花板
人造板机械概述
人造板机械的定义及发展
人造板机械是现代木工机械(锯机、木工刨床、木工铣床和开榫 机等)中的一个新的组成部分，是相对独立的人造板工业体系中 加工机械设备的总称。主要有：旋切机、削片机和刨片机、热 磨机、人造板压机 、砂光机等。
组板 （拼板机） 砂光 （砂光机）
热压 （热压机）
裁板 （纵横锯）
人造板机械概述
刨花板生产线 （苏福马）
人造板机械概述
刨花板生产线 （苏福马）
人造板机械概述

木材加工装备·人造板机械02 第二章 动力元件


人造板机械概述
2.2 液压泵和液压马达
2.2.2 齿轮泵
2）排量计算
外啮合齿轮泵的排量是其两个齿轮的齿间槽容积之总和
。如果近似地以为齿间槽的容积等于轮齿的体积；则当 齿轮齿数为z、节圆直径为D、齿高为h、模数为m、齿宽 为b时，泵的排量为 q = πDhb = 2πzm2b 考虑到齿间槽容积比轮齿的体积稍大，所以通常取 q = 6.66zm2b 齿轮泵的实际输出流量为 Q = 6.66zm2bnηv 式中，Q是齿轮泵的平均流量，实际上，齿轮啮合过程中 的压油腔容积变化率是不均匀的，因此齿轮泵的瞬时流 量是脉动的。
人造板机械概述
2.2 液压泵和液压马达
2.2.3 叶片泵

叶片泵有单作用式叶片泵和双作用式叶片泵两大类，前者是 变量泵，后者是定量泵。叶片泵在机床的中压系统中得到了 广泛应用。叶片泵输出流量均匀，脉动小，噪声小。但结构 较复杂，吸油特性不太好，对油液中的污染也比较敏感。
单作用式
双作用式
人造板机械概述
人造板机械概述
2.2 液压泵和液压马达
2.2.1 概述
1）液压泵和液压马达工作原理
容积泵的工怍原理可用图2-6所示
的简单例子来说明。图中柱塞2依 靠弹簧3压在凸轮1上，凸轮1的旋 转使柱塞2做往复运动。柱塞2向 右移动时，油腔4(它是一个密封 的工作腔)的容积由小变大，产生 了真空，大气压力迫使油箱中的 油通过吸油管顶开单向阀5，进入 油腔4中去，这就是吸油过程。当 柱塞向左移动时，油腔4的容积由 大变小，其中的油液顶开单向阀6 流向系统中去，这就是压油过程 。凸轮不断地旋转，泵就不断地 吸油和压油。
由上可知，容积式泵的基本特点是： 它必须具有若干个(上例中是一个) 密封的工作腔，它在运转过程中工 作腔的容积必须不断由小变大，再 由大变小，进行吸油和压油。这种 泵的输油能力(输出流量的大小)是 由密封工作腔的数目、容积大小和 容积变化的快慢来决定的，所以叫 容积泵。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

人造板机械概述
国外人造板机械发展概况
2、连续压机促进人造板工业的飞速发展
迪芬巴赫公司12英尺宽OSB连续压机，70万m3／a的 定向刨花板生产线上。
2000年
迪芬巴赫公司提供了世界上第一台带有微波 预热的连续压机，用于单板层积材生产。
1997年
Dieffenbacher公司生产了第一台
连续压机
1984年
1990年
Siempelkamp公司生产了用于中密度纤维板生产
1981年
的连续压机。
1977年
Bison公司(美卓) 钢带油膜连续压机（门德压机),用于刨 花板生产线。
德国Kusters公司(美卓)生产钢带辊子链式连续压机，安装在 比利时年产12万m3刨花板生产线上。
人造板机械概述
国外人造板机械发展概况
人造板机械概述
中、高密度纤维板工艺流程及设备
1、木片制备及筛选工段
备料工段 （削片机） Chip preparation section (Chipper)
Байду номын сангаас
人造板机械概述
中、高密度纤维板工艺流程及设备
2、纤维制备工段+ 3、调供胶工段
热磨机 Refiner
人造板机械概述
中、高密度纤维板工艺流程及设备
产品开发
研究设计 制造创新
完整的专门化 机械制造行业
销售和售后 技术服务
人造板机械概述
人造板机械发展年表
液压驱动
旋切机
梅松夸托纤 维爆破筒
（Masonite fibergun）
带式 连续式 连续压机 木片磨浆机 (Bartrev) (热磨机)
薄木刨床
19世纪初 1924
1932 1950
用于纤维板 的连续压机
人造板机械概述
刨花板生产线 （苏福马）
人造板机械概述
刨花板生产线 （苏福马）
人造板机械概述
人造板机械概述
刨花板生产线工艺流程及设备
一、备料工段
原材料 （Raw material）
鼓式削片机 （Drum chipper）
人造板机械概述
刨花板生产线工艺流程
二、干燥分选打磨工段
木片料仓 （Chip silo）
钢带油膜 连续压机
1981
1984
人造板机械概述
国外人造板机械发展概况
1、集团化重组，核心竞争力提升
美卓(Metso)——德国Bison公司，瑞典Sunds公司、德国 Kusters公司压机部、法尔尼工程公司(Fahrni Engineering) 和福来克特(Flakt)纤维干燥部。提供中密度纤维板、刨花 板和定向结构刨花板成套设备。
人造板机械概述
国外人造板机械发展概况
4、新技术的广泛采用
① 远程在线监控服务技术 ② 自动化过程控制技术 ③ 板坯预热技术 ④ X射线测量和评价技术 ⑤ 连续压机的紧急卸载技术 ⑥ 纤维清洗技术 ⑦ 纤维干燥技术 ⑧ 能源工厂——节能环保技术
人造板机械概述
中国人造板机械制造业发展
1阶段
二十世纪60年 代末以前，主 要是测绘仿制 阶段
德国帕尔曼(Pallmann)公司生产的PR32—60系列热磨机，主电机功率为240～ 8000KW，生产能力为0，9—32t／h。PR系列热磨机的磨盘间隙可通过电子仪器 监测显示，精度可达0.01mm。帕尔曼最新MDF热磨机系统是PR62，主轴的前、 后部安装了重型辊子轴承，便于吸收径向力，而轴的中部有特别设计的液力支 撑装置，用于吸收热磨过程中的轴向力。整个装置可长期保持良好的润滑状态， 从而可达到平稳而基本无磨损的工作状态。
人造板机械概述
表 2 人造板机械的主参数和第二主参数
设备名称 盘式削片机 铺装成型机 单板干燥机 框架式热压机
砂光机 旋切机 刨切机 热磨机 拌胶机
主参数 刀盘直径 成型宽度 最大工作宽度 加工幅面 加工宽度 木段最大长度 毛方最大长度 磨盘直径 生产能力
第二主参数 — — —
总压力 —
木段最大直径 毛方最大宽度
环式拌胶机 （Blender）
人造板机械概述
刨花板生产线工艺流程
四、铺装热压成型工段（年产3万以上生产线）
机械分级铺装机组
连续预压机
（Mechanical classi-former） （Continuous pre-press）
人造板机械概述
刨花板生产线工艺流程及设备
板坯横截锯 （Mat cross saw）
代号 BLC BFL BZD BCX BSJ BDD BJL BJG BMD BR BTJ BPB BQT
人造板机械概述
人造板机械的技术规格
人造板机械的技术规格是指表示人造板机械工作能力和尺寸 大小的数据。主要有： （1）主参数：表示人造板机械的工作能力和人造板机械基本 构造的主要参数，通常以所能加工的最大尺寸，主要工作部 件的主要尺寸，或以人造板幅面值（宽× 长）来表示。有的 还可以有第二主参数，以便更完整地表示其工作能力和尺寸 大小。 （2）人造板机械主要工作部件的运动范围等。 （3）切削类型人造板机械主运动的变速范围及级数，进给运 动的进给量范围及级数，快速移动速度等。 （4）人造板机械主电机功率、转速，进给电动机功率，转速。 （5）人造板机械轮廓尺寸（长×宽 ×高 ）。 （6）人造板机械质量。
表1 人造板机械设备分类与类代号
No. 类别 1 削片机 2 铺装成型机 3 干燥机 4 压机 5 裁边机 6 砂光机 7 施胶机 8 专用运输机 9 分选机 10 削皮机 11 定心机 12 旋切机 13 卷板机
代号 BX BP BG BY BC BSG BS BZY BF BBP BD BXQ BJB
3
（中国福马）苏州苏福马机械有限公司 （中国福马）镇江中福马机械有限公司
4
四川东华机械集团有限公司
5
西北人造板机器厂
6
敦化市亚联机械制造有限公司
7 合计
昆明人造板机器厂
多层
多层 连续辊压
多层 多层
多层
多层
连续辊压 连续平压
单层
生产线 数量
230
97 8
37 9
44
16
14 1
13 469
生产能力 （万m3）
人造板机械概述
人造板机械
人造板机械概述
人造板的定义及分类
人造板：以植物纤维材料为主要原料制成的板材。
胶合板 刨花板
纤维板
人造板机械概述
人造板机械的定义及发展
人造板机械是现代木工机械(锯机、木工刨床、木工铣床和开榫 机等)中的一个新的组成部分，是相对独立的人造板工业体系中 加工机械设备的总称。主要有：旋切机、削片机和刨片机、热 磨机、人造板压机 、砂光机等。
热压机组 （Hot press）
人造板机械概述
刨花板生产线工艺流程及设备
五、后处理工段
翻板运输机 （Star cooler）
纵横锯边机组 (Longitudinal edge saw)
人造板机械概述
刨花板生产线工艺流程及设备
六、砂光工段
砂光线 (Sanding line)
人造板机械概述
中密度纤维板生产线
辛北尔康普(Siempelkamp)公司——Buttner、SHS，ATR，意 大利CMC-Texpan、Pal、Imal等企业， Sicoplan人造板设计 院，形成了整条生产线设备的加工生产能力。
迪芬巴赫(Dieffenbacher)公司——德国的卡尔申克(Carl Schenck)公司的人造板部，卡尔强(Karle & Jung)公司，申 克曼皮尔(Schenkmann&Piel)公司，提高了成套设备的生产 能力。
2阶段
从70年代开始 到80年代末为 模仿设计阶段
3阶段
90年代后开始 进入了自主创 新阶段
人造板机械概述
中国人造板机械发展年表
BX2116 连续平压机 鼓式削片机
热磨机 BX218鼓式削片机
转子式干燥机
热压机 液压双卡轴恒线旋切机（MZ1127/13）
1956年 1977年 1981年 1996年
3、相关设备的技术进步
热磨机
1992年美卓开发了M系列热磨机。
2000年，P系列的热磨机。
奥地利Andritz公司侧开门式热磨机，磨实体端盖可侧向打开，磨片的更换和 维修更方便。该公司ABS68／70—1CP型热磨机，磨盘直径70”、主电机功率 11000kW、最大生产能力40t／h，是目前世界上在线运行的最大热磨机。
4、纤维干燥工段
纤维干燥阶段 （Fiber drying section）
人造板机械概述
中、高密度纤维板工艺流程及设备
5 、成型及后处理工段
真空机械铺装机 Mechanic mat-forming machine
热压机组 Hot press
人造板机械概述
人造板机械概述
中、高密度纤维板工艺流程及设备
主轴转速 —
人造板机械概述
人造板机械型号的编制办法
按GB/T 18003—1999《人造板机械设备型号编制方法》规定
B □ △ △ △ (/△) (□)
重大改进序号 （A,B,C…） 设备第二主参数 设备主参数
设备系代号
设备组代号 设备类代号 (XQ,X,B,G,Y,…) 人造板设备代号
（1）有“□”符号者，为汉语大写的拼音字母 （2）有“△”符号者，为阿拉伯数字。 （3）有“（ )”的代号或数字，当无内容时，则不表示。若有内容时，应不 带括号。
•
11、人生的某些障碍，你是逃不掉的。与其费尽周折绕过去，不如勇敢地攀登，或许这会铸就你人生的高点。
6、砂光工段
4+4双面宽带砂光线 Double decks wide sanding line (4 head + 4 head)
