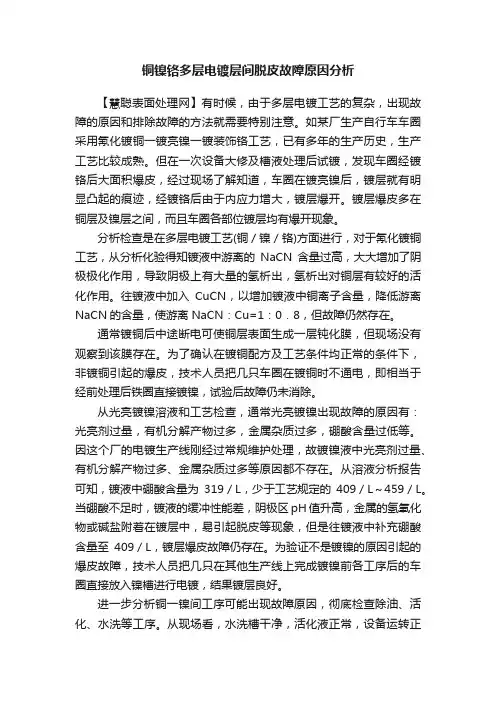

铜镍铬电镀常见故障原因与排除

镀镍问题与解决方案镀镍是一种常见的表面处理方法，用于增加金属制品的耐腐蚀性和美观度。

然而，在进行镀镍过程中可能会出现一些问题，如镀层不均匀、气泡、氧化等。

本文将就镀镍问题的原因和解决方案进行详细介绍。

一、镀镍问题的原因1.1 镀液成分不稳定镀液中各种成分的浓度、PH值等不稳定，会导致镀层不均匀。

1.2 金属表面处理不当金属表面未经过适当的清洗、除油等处理，会影响镀层的附着力。

1.3 镀液温度控制不当镀液温度过高或过低都会影响镀层的质量，导致出现气泡或氧化情况。

二、镀镍问题的解决方案2.1 稳定镀液成分定期检测镀液中各种成分的浓度和PH值，保持在稳定的范围内。

2.2 加强金属表面处理确保金属表面经过充分的清洗、除油等处理，提高镀层的附着力。

2.3 控制镀液温度根据工艺要求控制镀液的温度，避免出现温度过高或过低的情况。

三、气泡问题的原因3.1 镀液中含有杂质镀液中可能存在杂质，导致镀层表面出现气泡。

3.2 镀液搅拌不均匀镀液搅拌不均匀会造成气泡在镀液中无法释放。

3.3 镀液中气体过多镀液中气体过多也会导致气泡问题的出现。

四、气泡问题的解决方案4.1 滤除镀液中的杂质定期对镀液进行过滤，去除其中的杂质，减少气泡问题的发生。

4.2 加强镀液搅拌确保镀液搅拌均匀，使气泡能够顺利释放。

4.3 控制镀液中气体含量适当控制镀液中气体的含量，避免气体过多导致气泡问题。

五、氧化问题的原因5.1 镀液中含氧量过高镀液中含氧量过高会导致镀层表面氧化。

5.2 镀层附着力不足镀层附着力不足会导致镀层表面容易氧化。

5.3 镀液中含有氧化物镀液中可能存在氧化物，会导致镀层表面出现氧化情况。

六、氧化问题的解决方案6.1 控制镀液中氧含量通过适当的方法控制镀液中氧含量，避免出现过高的情况。

6.2 提高镀层附着力加强金属表面处理，提高镀层的附着力，减少氧化问题的发生。

6.3 定期清洗镀液定期清洗镀液中的氧化物，保持镀液的清洁度，减少氧化问题的发生。

电镀镍故障处理1,镀镍层发暗镀镍层表面发暗也是常见的电镀故障之一，这种故障多数出现在低电流密度区电镀获得的镀镍层，偶尔也出现在中电流密度区或高电流密度区，低电流密度区镀镍层发暗可能是镀镍液的温度太高，阴极电流密度太小，硫酸镍浓度太低；I，4一丁炔二醇或其他次级光亮剂过多或镀液中有铜、锌杂质污染引起；中电流密度区镀镍层发暗可能是由于镀液中次级光亮剂太少，有机杂质过多或有一定量的铁杂质污染造成的；高电流密度区镀层发暗可能是镀液pH值太高，初级光亮剂太少或镀液中有少量的铬酸盐、磷酸盐及铅杂质污染引起。

此外，镀前处理不良，镀件表面有碱膜或有机物吸附膜，或底镀层（氰化镀铜等）不好也会导致光亮镍镀层出现发暗现象。

可以取镀镍液做霍耳槽试验来分析这类电镀故障，对于低电流密度区出现的发暗现象，目前有的镀镍出现了比较好的走位剂，专门使得在低电流密度范围内获得光亮镀镍层。

另外还可以观察霍耳槽试片的外观进行逐步分析，如果镀液成分所做的霍耳槽样板上镀镍层状况良好，没有出现发暗的现象，那么电镀时出现的故障，就有可能是镀前处理不良或底镀层不好造成的，应该认真检查电镀镍前的情况。

若霍耳槽试验所得的阴极样板上出现低电流密度区镀层发暗，则可以根据前面提到的可能原因进行试验确定，或者加入合适的走位剂成分最后排除这种电镀故障。

中、高电流密度区的镀镍层发暗，也可用类似的方法进行试验分析。

2，镀镍层脆性镀层发脆，往往影响镀层的加工和质量，而且镀层的脆性与镀层应力有关。

镀镍液中次级光亮剂过多或初级光亮剂太少，铜、锌、铁或有机杂质过多,pH值过高或温度过低等都会使镀镍层发脆。

检查镀镍层脆性的方法，一是将镀好镍的小零件放在手中搓摩，或将镀镍薄片零件弯曲至18009若有碎镍层脱落，说明该镍层脆性大；另外就是将镍层镀在不锈钢试片上，控制镀层厚度在10ym左右，然后把镍层剥离下来，弯曲1800,用力挤压弯曲处，若不断裂，表示镀镍层不脆，弯曲折断，该镀镍层脆性就大。

电镀常见的问题及解决方案
电镀过程中可能出现的问题及其解决方案如下：
1.针孔或麻点：这是由于前处理不良、有金属杂质、硼酸含量太少、镀液温度太低等原因造成的。

可以使用润湿剂来减小影响，并严格控制镀液维护及流程。

2.结合力低：如果铜镀层未经活化去氧化层，铜和镍之间的附着力就差，会产生镀层剥落现象。

因此，在电镀前应对基材进行适当的预处理，如酸洗、活化等。

3.镀层脆、可焊性差：这通常是由于有机物或重金属物质污染造成的。

添加剂过多会使镀层中夹带的有机物和分解产物增多，此时可以用活性炭处理或电解等方法除去重金属杂质。

4.镀层发暗和色泽不均匀：有金属污染可能是造成这一问题的原因。

应尽量减少挂具所沾的铜溶液，并在发现污染时立即处理。

5.镀层烧伤：这可能是由于硼酸不足、金属盐的浓度低、工作温度太低、电流密度太高、PH值太高或搅拌不充分等原因造成的。

需要检查并调整相关工艺参数，确保其处于合适的范围。

6.沉积速率低：PH值低或电流密度低都可能导致沉积速率低。

应检查并调整镀液的PH值和电流密度，以优化沉积速率。

7.其他问题：如辅助阳极的铜条未与生产板长度一致或已发粗，不允许再使用。

全板及图形镀后板需在24小时内制作下工序。

图形镀上板戴细纱手套，下板戴棕胶手套，全板上板戴橡胶手套，下板戴干燥的粗纱手套。

在处理电镀问题时，需要综合考虑多个因素，包括镀液成分、设备状况、操作条件等。

如遇到难以解决的问题，建议寻求专业人士的帮助。

电镀铜原因分析与对策问题原因对策镀层烧焦镀液温度低于20℃升高温度至操作温度铜含量过低（低于50克/升）添加硫酸铜氯离子含量过低分析后补充载运剂不足电解消耗或活性碳处理消耗光泽剂不足补充光泽剂空气搅拌不足或不均使用合适的空气搅拌电流密度过高调整电流，并检查阴阳极接点硫酸不足或极高调整适当酸度阳极篮摆设位置不正确调整至适当位置镀层结瘤光泽剂过低补充光泽剂载运剂过高Dummy'降dosingrate,调整至合适的参数由清洁槽带入的污染确认清洁剂参数及水洗能力镀液内有悬浮的细微颗粒（见）镀层颗粒处理镀面氧化或油脂污染确认前处理槽液有机污染确认槽液状况、前处理液检查、严重时活性处理或更槽水洗槽内有水藻类微生物确认水洗槽内状况镀液温太低调整温度至操作范围阳极电流密度过高调低电流密度或加阳极阳极膜纯化重新Dummy或水洗阳极不适当的空气搅拌打气需要细致且均匀镀层颗粒镀液内有悬浮的细微颗粒检查过滤机，阳极袋，前步骤水洗更新搅拌空气被污染检查鼓风机过滤电镀烧焦形成铜鼓粉掉落槽内确认原因并翻槽过滤硫酸铜粉有细小颗粒未溶解过滤镀液使用不适当磷铜球或铜球掉入槽中确认磷铜球品质并注意添加添加剂不足补充光量剂重复使用有铜粉的Dummy板确认Dummy板上无铜粉阳极膜崩落洗净阳极重新Dummy阳极袋因掉板被割破更新阳极袋并视状况选择翻槽过滤由前制程（化铜）带入确认程序及原因低电流区光亮度差/雾状镀液超温调整温度，降低温度至操作范围内光泽剂过量电解消耗过多的光剂，减少补充添加剂，活性碳过滤，空电解氯离子含量过高调整至合适的参数载运剂少补充载运剂镀面氧化或油脂污染避免铜面氧化及油脂污染，适当处理板面光泽性不足光泽剂太低补充光泽剂氯离子含量过高或过低调整至合适的参数阳极面积太大减少阳极面积导电不良检查导电情况硫酸含量偏高稀释镀液并分析补充其它物料平整性不良铜浓度过低调整至合适的参数硫酸浓度高调整至合适的参数电流密度过高调整至合适的参数槽液污染确认槽液状况、前处理液检查、或活性碳处理清洁剂不良调整至合适的参数微蚀太强调整至合适的参数缺少光泽剂补足光泽剂镀面氧化或油脂污染确认前处理低电流区整平（突然）变差载运剂过量电解消耗硫酸不足分析后补充镀铜孔破不适当的空气搅拌打气需要细致且均匀空气搅拌不足或不均调整至合适的参数干膜未充分显影确认合适的breakpoint%干膜显影后未充分水洗干净调整至合适的参数二铜前处理不良调整至合适的参数槽液有机污染确认槽液状况、前处理液检查、或活性碳处理振动不足调整至合适的参数前制程造成确认原因镀层有针孔过滤系统吸入空气滤泵入口要远离空气，搅拌位置防止吸入气泡不适当的空气搅拌打气需要细致且均匀缺少光泽剂补足光泽剂缺少载运剂补足载运剂干膜显影后未充分水洗干净调整至合适的参数前处理不良调整至合适的参数槽液有机污染确认槽液状况、前处理液检查、或活性碳处理振动不足调整至合适的参数阳极纯化硫酸含量过高稀释镀液铜含量过高稀释镀液氯离子含量过高调整至合适的参数阳极袋堵塞清洗阳极袋阳极铜球未填满补充铜球镀液有异常杂质确认槽液状况阳极电流密度过高或阳极篮导电不良调低电流密度或加阳极电压过高检查设备电压不稳定正常电压应维持稳定，若上升5-6V 为异常氯离子太高调整氯离子浓度，超过100PPm浓度较易发生阳极袋堵塞或不适当安装洗净阳极袋或更新，确认阳极安装正确阳极铜球未填满补满铜球阳极袋已极化洗净阳极重新Dummy镀液温度太低确认槽温不适当的空气搅拌使用合适的空气搅拌不适当的电流传导每周清洗阳极导杆，检查电结接头镀面均匀性变差不适当的空气搅拌及循环使用合适的空气搅拌及循环参数镀液温度太低或太高确认槽温铜浓度过高调整至合适的参数硫酸浓度低调整至合适的参数阴极电流密度过高调低电流密度阳极铜球未填满补满铜球阳极袋已极化洗净阳极重新Dummy遮板异常遮板须调整槽液有机污染确认槽液状况、前处理液检查、或活性碳处理贯孔性变差不适当的空气搅拌及喷流使用合适的空气搅拌及循环参数镀液温度太高确认槽温铜浓度过高调整至合适的参数硫酸浓度低调整至合适的参数槽液有机污染确认槽液状况、前处理液检查、或活性碳处理摇摆不适当（太快或太慢皆有可能）调整至合适的参数柱状结构光泽剂不足补充光泽剂槽液有机污染确认槽液状况、前处理液检查、或活性碳处理镀液温太低确认槽温整流器有高涟波确认整流器电镀效率变差槽液有机污染确认槽液状况、前处理液检查、或活性碳处理不适当的电流传导每周清洗阳极导杆，检查电结接头阳极袋已极化洗净阳极重新Dummy延展性变差光泽剂不足补充光泽剂槽液有机污染确认槽液状况、前处理液检查、或活性碳处理金属污染确认槽液状况低电流Dummy内应力变低光泽剂不足补充光泽剂镀液温度太高确认槽温光泽消耗量大增镀液温度太高确认槽温槽液有机污染确认槽液状况、前处理液检查、或活性碳处理载运剂与光泽剂的添加比例不恰当调整载运剂与光泽剂的添加比例阳极袋面积不适当或已极化洗净阳极重新Dummy或加阳极氯离子太高调整氯离子浓度，超过100PPm浓度较易发生铜球含磷量不均确认铜球品质不溶性阳极涂层剥落确认不溶性阳极品质制表：曾凡祥 2012年12月25日。

镀铬常见故障分析和纠正1．铬层发花或发雾造成铬层发花或发雾的原因很多，其中大多是底镀层或其他外部原因引起的。

如镀镍液中糖精太多；镍层抛光时的线速度；抛光过的零件镀铬前表面有油或有抛光膏；镀镍出槽时形成双性电极；镀铬时挂具弹得不紧；铜锡合金底层中锡含量太高；镀铬时的温度太高；镀铬电源波形有问题或镀铬液中氯离子过多等。

分析故障时，可以取一批在其他镀铬液中套铬没有出现发花或发雾的零件浸入有故障的镀铬液中试镀，假使本单位没有其他镀铬液，可以将刚镀好的光亮镀镍(未经抛光)的零件，放在新配制的5％(重量)硫酸中浸2 min，进行充分的活化后直接套铬。

假如这样套铬所得的铬层良好，不出现发花或发雾现象，那么故障起源于镀铬以前，与镀铬液及镀铬电源无关。

如果起源于镀铬以前，就要根据各单位的具体情况采取不同的措施。

如采用光亮镀镍直接套铬时，应检查镀镍液中糖精是否太多；镀好光亮镍出槽时是否有双性电极现象，亮镍出槽到镀铬相隔的时间是否过长和镀铬前的硫酸活化液浓度是否太稀或过高。

镀镍液中糖精太多造成铬层发花的现象，一般在零件的尖端和边缘较明显。

这时可用电解的方法纠正n双性电极引起的铬层发花，有规则地出现在零件的一个侧面(即靠近镀镍出槽时另一阴极的侧面)。

这时要在镀镍出槽时关掉电源或把电流调至最小时取出零件，或者同时取出阴极上所有的零件进行检查和纠正。

零件镀好亮镍出槽到镀铬的时间相隔在2min之内，一般可以不必进行硫酸活化而直接套铬，若时间间隔在2min以上，那么最好用3％～5％的硫酸活化后套铬。

如果对活化液的浓度有怀疑时，可以按分析进行调整或更换新液。

假如是零件镀暗镍或半亮镍抛光后套铬，特别要注意抛光轮的大小和零件抛光后的除油和活化。

由于镍层容易钝化所以抛光时抛光轮太大、转速太快或操作者抛光时把零件压在抛光轮上的力量较大，都将使镍层在抛光时温度升高而钝化。

在钝化的镍层上套铬，会出现发花的现象。

这种现象夏天更容易出现。

抛光后的零件，必须经过除油和活化。

镀铬常见故障及处理1.工件因渗氢镀不上铬某电镀厂镀一批由热轧钢板制成的镀铬件时,由于工作表面锈蚀严重，酸洗时,氧化皮难以除尽，不得不延长时间，此时氧化皮虽然尽了，但工件的表面却出现了坑坑哇哇，边缘部分因为是剪切加工的,酸洗时又极易过腐蚀，结果遭到严重渗氢,镀不上铬，经驱氢处理仍未能满足镀铬要求.解决这个问题的最有效的方法是表面重新加工,把锈蚀处的平面和剪切加工的表面在重新加工一下,该厂经于来协单位商定，对工件加工后镀出铬层满足了质量要求。

这种工件如果在机加时先把锈蚀处磨削掉，不仅不会发生这次故障，而且还能提高工件的表面质量。

2。

不锈钢镀铬的前处理要求不锈钢表面想要获得牢固的铬层质量，首先要彻底除尽表面的氧化膜,这层结合牢固且致密的氧化膜很难除去，经过实践，摸索出下列工艺方法。

已经除尽油污的工件挂入镀铬槽的阴极上,5～6的电流密度进行活化处理，以这时不锈钢表面不会沉积上铬,只有氢气析出，这些氢原子与不锈钢表面的氧化膜作用，使表面获得充分活化,活化时间需视不锈钢表面的膜层情况而定，一般在5min即可,膜层过厚的需要8～10分钟，然后施以正常的电流镀铬，不要反镀，否则不利于结合强度。

3.镀铬阳极的保护方法新铸成的铅锑合金阳极，经刷洗干净后(或经过刷洗的旧铅锑阳极)，如果直接挂入镀铬槽中，会很快生成一层导电性差的黄色铬酸铅，此铬酸铅会影响正常使用，但若在带电的情况下进入渡槽，并通过5~10A/dm2的电流阳极处理30～40min，阳极表面就会生成褐色的过氧化铅，有了这层过氧化铅，就很难再生成铬酸铅，但停产后还是应该把阳极从槽子中取出，经水洗后保存.4。

阳极铬酸铅的的除去方法清除可先在下列溶液中阳极电解处理。

NaOH70~100g/LV6～8vNaCO370～100g/Lt视退除情况而定若采用这方法处理后未能彻底,最后还需要用钢丝刷洗，且勿用盐酸洗,盐酸洗会产生氯化铅，不仅不宜再除去，且氯离子带入槽液易造成污染。

Trouble Shooting Indexz电金工艺z碳膜工艺z电铜工艺z图像转移工艺z蚀板工艺z喷锡（热风整平）工艺z线路油墨工艺z电镍工艺z有机保焊膜工艺z压板工艺z沉铜（PTH）工艺z银浆贯孔工艺z电锡工艺z湿绿油工艺一、版权说明关於这个【Trouble Shooting】软件 的版权我想一定是属於 中国PCB技术网 所有，其中如果有同行要直接引用本软件则要与我联系，一般情况下我也希望此软件 在我们同行中广泛传播！但如果要用於商业用途则我们就要认真商量一个方案了！当然这其中的文章版权就是文章和作者和来自 的不同网站！如果我转录的这些文章，相关网站或作者不允许录入到这个软件中，请与我们联系，我们会立即删除并表示道歉！二、注册说明这是一个完全免费的软件，当然我们是想知道这个软件到哪里去了！如果你想要告诉我们，请用这三种方法：1、用EMAIL与我联系。

2、在就是技术网站上留言，并留下EMAIL地址。

3、寄一封书信给我们。

无论何种方法都请写明你的姓名、职业、使用此软件的用途等等。

如果你能对此软件进行一些有建设性的 评价，那我们首先感谢！如果你使用了此软件，觉得对你有一定的帮助，想寄一点钱给我们，那我们非常感激！！三、如何联系我们EMAIL:94TECH@OICQ:9371469网址:三、特别感谢本制程TROUBLE SHOOTING的内容基本上来自己《印制电路工艺》教课书。

此教程为国家信息产业部岗位培训的指定教材。

内容丰富，适用於行业培训。

在此特别感谢！◎ Copyright©2001-2002 ◎ 版权所有©2001-2002 中国PCB技术网◎电镀金工艺◎镀金层常见故障和纠正方法故障可能原因纠正方法低电流区发雾①温度太低②补充剂不足①调整温度到正常值②添加补充剂③有机污染④PH太高③活性炭处理④用酸性调整盐调低PH中电流区发雾，高电流区呈暗褐色①温度太高②阴极电流密度太高③PH太高④补充剂不够⑤搅拌不够⑥有机污染①降低操作温度②降低电流密度③用酸性调整盐调低PH④添加补充剂⑤加强搅拌⑥活性炭过滤高电流区烧焦①金含量不足②PH太高③电流密度太高④镀液比重太低⑤搅拌不够①补充金盐②用酸性调整盐调低PH③调低电流密度④用导电盐提高比重⑤加强搅拌镀层颜色不均匀①金含量不足②比重太低③搅拌不够④镀液被Ni，Cu等污染①补充金盐②用导电盐调高比重③加强搅拌④清除金属离子污染,必要时更换溶液板面金变色（特别是在潮热季节）①镀金层清洗不彻底②镀镍层厚度不够③镀金液被金属或有机物污染④镀镍层纯度不够⑤镀金板存放在有腐蚀性的环境中①加强镀后清洗②镍层厚度不小于2.5微米③加强金镀液净化④加强清除镍镀液的杂质⑤镀金层应远离腐蚀气氛环境保存,其变色层可浸5-15%H2SO4除去镀金板可焊性不好①低应力镍镀层太薄②金层纯度不够③表面被污染，如手印④包装不适当①低应力镍层厚度不小于2.5微米②加强镀金液监控,减少杂质污染③加强清洗和板面清洁④需较长时间存放的印制板,应采用真空包装镀层结合力不好①铜镍间结合力不好②镍金层结合力不好①注意镀镍前铜表面清洁和活化②注意镀金前的镍表面活化③ 镀前清洗处理不良④ 镀镍层应力大③ 加强镀前处理④ 净化镀镍液，通小电流或炭处理◎ Copyright ©2001-2002 ◎ 版权所有©2001-2002 中国PCB技术网 ◎碳膜电路制造技术◎碳膜印制板常见故障及纠正方法序号 故障 产生原因排除方法1碳膜方阻偏高1.网版膜厚太薄2.网目数太大3.碳浆粘度太低4.固化时间太短5.固化抽风不完全6.固化温度低7.网印速度太快1.增大网膜厚度2.降低选择的网目数3.调整碳浆粘度4.延长固化时间5.增大抽风量6.提高固化温度7.降低网印速度 2碳膜图形渗展1.网印碳浆粘度低2.网印时网距太低3.刮板压力太大4.刮板硬度不够1.调整碳浆粘度2.提高网印的网距3.降低刮板压力4.调换刮板硬度3碳膜附着力差1.印碳膜之间板面未处理清洁2.固化不完全3.碳浆过期4.电检时受到冲击5.冲切时受到冲击1.加强板面的清洁处理2.调整固化时间和温度3.更换碳浆4.调整电检时压力5.模具是否在上模开槽4碳膜层针孔1.刮板钝2.网印的网距高3.网版膜厚不均匀4.网印速度快5.碳浆粘度高1.磨刮板的刀口2.调整网距3.调整网版厚度4.降低网印速度5.调整碳浆粘度6.刮板硬度不够 6.更换刮板硬度◎ Copyright©2001-2002 ◎ 版权所有©2001-2002 中国PCB技术网◎酸性电镀铜工艺◎酸性镀铜常见故障及处理故障可能原因纠正方法镀层与基体结合力差镀前处理不良加强和改进镀前处理镀层烧焦①铜浓度太低②阳极电流密度过大③液温太低④阳极过长⑤图形局部导致密度过稀⑥添加剂不足①分析并补充硫酸铜②适当降低电流密度③适当提高液温④阳极就砒阴极知5-7CM⑤加辅助假阴极或降低电流⑥赫尔槽试验并调整镀层粗糙有铜粉①镀液过滤不良②硫酸浓度不够③电流过大④添加剂失调①加强过滤②分析并补充硫酸③适当降低④通过赫尔槽试验调整台阶状镀层氯离子严重不足适当补充局部无镀层①前处理未清洗干净②局部有残膜或有机物①加强镀前处理②加强镀前检查镀层表面发雾有机污染活性炭处理低电流区镀层发暗①硫酸含量低②铜浓度高③金属杂质污染④光亮剂浓度不当或选择不当①分析补充硫酸②分析调整铜浓度③小电流处理④调整光亮剂量或另选品种镀层在麻点、针孔①前处理不干净②镀液有油污③搅拌不够④添加剂不足或润湿剂不足⑤加强镀前处理⑥活性炭处理⑦加强搅拌⑧调正或补充镀层脆性大①光亮剂过多①活性炭处理或通电消耗② 液温过低③ 金属杂质或有机杂质污染② 适当提高液温③ 小电流处理和活性炭处理金属化孔内有空白点① 化学沉铜不完整② 镀液内有悬浮物③ 镀前处理时间太长，蚀掉孔内镀层① 检查化学沉铜工艺操作② 加强过滤③ 改善前处理孔周围发暗（所谓鱼眼状镀层）① 光亮剂过量② 杂质污染引起周围镀层厚度不足③ 搅拌不当① 调整光亮剂② 净化镀液③ 调整搅拌阳极表面呈灰白色 氯离子太多 除去多余氯离子阳极钝化① 阳极面积太小② 阳极黑膜太厚① 增大阳极面积至阴极的2倍② 检查阳极含P是否太多◎ Copyright ©2001-2002 ◎ 版权所有©2001-2002 中国PCB技术网 ◎光化学图像转移（D/F）工艺◎D/F常见故障及处理（1）干膜与覆铜箔板粘贴不牢（2）干膜与基体铜表面之间出现气泡原因解决方法1）干膜储存时间过久，抗蚀剂中溶剂挥发。

教你电镀故障引起原因与排除方法展开全文慧聪表面处理网讯：电镀故障通常是指电镀的产品，即镀层出现的弊病(也称为毛病或缺陷〉，其表现形式多种多样,如防护-装饰性镀层起泡、暴皮、粗糙、漏镀、内应力大及光亮度不足等;功能性镀层达不到耐蚀、耐磨、导磁、硬度、屏蔽及焊接性能等。

电镀生产流程长，工艺参数处于动态变化之中，影响镀层质量的因素众多而复杂。

以下分享电镀故障引起原因与排除方法：一．由于物理因素对电镀产品质量的影响影响电镀质量的物理因素又可以分为机械的、电学的和几何的等几种,包括温度、搅拌、电流密度及波形、槽体形状大小、挂具形状、阳极状态等,本篇将分别加以讨论。

1.几何因素的影响几何因素包括镀槽的形状、大小;阳极的形状和配置;排具的形状以及被镀零件的形状等。

1．1镀槽除了刷镀以外,其他电镀都需镀槽,广义地说任何容器,只要不漏而又耐腐蚀,都可以用来做镀槽。

但是要讲究质量的话,镀槽应用按设计要求制作,而不是随便拿一个容器**可用的。

镀槽设计的依据是产量和被镀零件的大小、形状。

如果产量低、零件小,**用较小的镀槽,否则**是浪费。

反之,产量高、零件大,如果槽子太小,镀液很容易出现失调,电镀质量不能保证,也不划算。

合理的镀槽容量应该是满负荷运作能力的1.2～1.5倍,建议用加工零件的受镀面积来估算镀槽容积,一般每平方分米应占用8～12L容积,才可维持正常的工作。

遇有镀铬,或对温度敏感的镀种,要取上限,并适当加大容量,比如镀硬铬,每平方分米需要有30L 左右液量。

镀槽的几何形状一般是长方体,其高度一般为800～1000mm,宽度为600～800mm,长度在1200mm左右,容量在500～100L。

但具体尺寸应根据零件形状及挂具的设置、阳极的配置来定。

一般以中间为阴极、两侧为阳极的配置为标准。

零件应浸入在镀液中,距液面5～10cm,下端距槽底应10～20cm,阴极(零件)与阳极的距离应在15～20cm,尤其在没有搅拌时,阴阳极距离要拉大一些。

镀铬常见故障及处理1. 工件因渗氢镀不上铬某电镀厂镀一批由热轧钢板制成的镀铬件时，由于工作表面锈蚀严重，酸洗时，氧化皮难以除尽，不得不延长时间，此时氧化皮虽然尽了，但工件的表面却出现了坑坑哇哇，边缘部分因为是剪切加工的，酸洗时又极易过腐蚀，结果遭到严重渗氢，镀不上铬，经驱氢处理仍未能满足镀铬要求。

解决这个问题的最有效的方法是表面重新加工，把锈蚀处的平面和剪切加工的表面在重新加工一下，该厂经于来协单位商定，对工件加工后镀出铬层满足了质量要求。

这种工件如果在机加时先把锈蚀处磨削掉，不仅不会发生这次故障，而且还能提高工件的表面质量。

2. 不锈钢镀铬的前处理要求不锈钢表面想要获得牢固的铬层质量，首先要彻底除尽表面的氧化膜，这层结合牢固且致密的氧化膜很难除去，经过实践，摸索出下列工艺方法。

已经除尽油污的工件挂入镀铬槽的阴极上，以5~6的电流密度进行活化处理，这时不锈钢表面不会沉积上铬，只有氢气析出，这些氢原子与不锈钢表面的氧化膜作用，使表面获得充分活化，活化时间需视不锈钢表面的膜层情况而定，一般在5min即可，膜层过厚的需要8~10分钟，然后施以正常的电流镀铬，不要反镀，否则不利于结合强度。

3. 镀铬阳极的保护方法新铸成的铅锑合金阳极，经刷洗干净后（或经过刷洗的旧铅锑阳极），如果直接挂入镀铬槽中，会很快生成一层导电性差的黄色铬酸铅，此铬酸铅会影响正常使用，但若在带电的情况下进入渡槽，并通过5~10A/dm2的电流阳极处理30~40min，阳极表面就会生成褐色的过氧化铅，有了这层过氧化铅，就很难再生成铬酸铅，但停产后还是应该把阳极从槽子中取出，经水洗后保存。

4. 阳极铬酸铅的的除去方法清除可先在下列溶液中阳极电解处理。

NaOH 70~100g/L V 6~8vNaCO3 70~100g/L t 视退除情况而定若采用这方法处理后未能彻底，最后还需要用钢丝刷洗，且勿用盐酸洗，盐酸洗会产生氯化铅，不仅不宜再除去，且氯离子带入槽液易造成污染。

电镀镍工艺的故障影响与分析：电镀镍故障的影响与原因分析1．镀镍层表面针孔镀镍层(包括电镀镍和化学镀镍)表面出现针孔是镀镍中最常见的故障之一，对于镀镍层来说，有针孔就不能有效的防护基体材料，环境中的水分子或其他腐蚀介质就会通过镀层针孔发生腐蚀(图4-1)。

针孔大多是镀镍过程中气体(氢气)在镀件表面上停留造成的。

针孔既属于麻点，但又不同于麻点，它像流星一样，往往带有向上的"尾巴"，而麻点仅仅是镀层上微小的凹坑，一般没有向上的"尾巴"，针孔有深有浅，有人把针孔分为三种类型：①基体缺陷型(非圆形凹孔)，与基体材料表面缺陷状态有关；②氢气析出型(蝌蚪式针孔)，是零件表面析氢痕迹造成的；③氢气停留型(针孔较大，像无柄的梨)，是阴极析出氢气停留造成的，一般是镀镍液中表面活性剂太少的原因。

图4-1镀镍层表面出现的针孔造成镀镍层表面针孔原因主要有：零件镀前处理不良，镀液中有油或有机杂质过多，镀液中含有固体微粒，镀液中没有加防针孔剂或防针孔剂太少，镀液中铁等杂质过多，镀液的pH值太高或阴极电流密度过大，镀液中硼酸含量太少和镀液温度太低等。

这些因素都有可能导致镀镍层表面产生针孔缺陷。

由于不同原因引起的针孔现象略有不同，所以在分析故障时，首先要观察故障现象。

如镀前处理不良，它仅仅使镀件局部表面上的油或锈未彻底除去，造成这些部位上气体容易停留而产生针孔，所以这种因素造成的针孔现象是局部密集的，无规则的；镀液中有油或有机杂质过多引起的针孔往往出现在零件的向下面和挂具上部的零件上；镀液中固体微粒产生的镀镍层针孔较多出现在零件的向上面；镀液中防针孔剂太少造成的针孔在零件的各个部位都有；镀液中铁杂质过多、pH值过高和阴极电流密度较大引起的针孔较多地出现在零件的尖端和边缘(即高电流密度处)，硼酸含量太少产生的针孔较多地出现在零件的下部，镀液温度过低造成的针孔是稀少的，在零件的各个部位都有可能出现。
