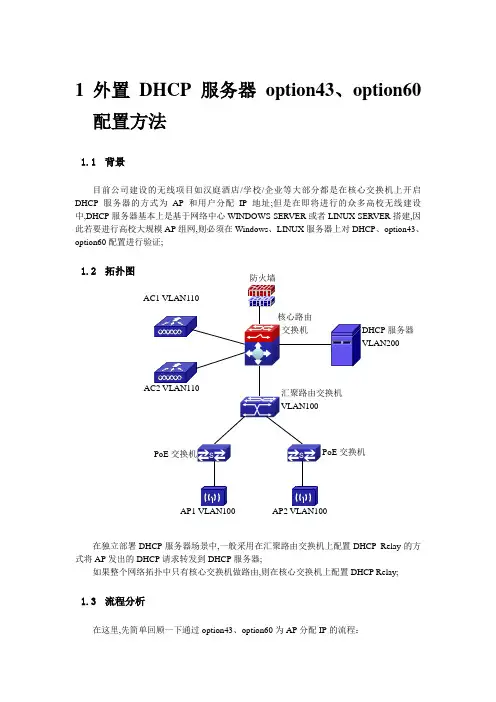

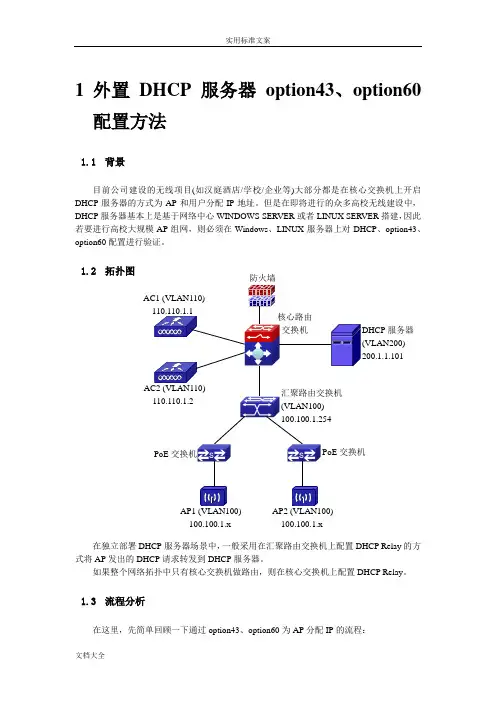

1 外置DHCP 服务器option43、option60配置方法1.1 背景目前公司建设的无线项目如汉庭酒店/学校/企业等大部分都是在核心交换机上开启DHCP 服务器的方式为AP 和用户分配IP 地址;但是在即将进行的众多高校无线建设中,DHCP 服务器基本上是基于网络中心WINDOWS SERVER 或者LINUX SERVER 搭建,因此若要进行高校大规模AP 组网,则必须在Windows 、LINUX 服务器上对DHCP 、option43、option60配置进行验证;1.2 拓扑图在独立部署DHCP 服务器场景中,一般采用在汇聚路由交换机上配置DHCP Relay 的方式将AP 发出的DHCP 请求转发到DHCP 服务器;如果整个网络拓扑中只有核心交换机做路由,则在核心交换机上配置DHCP Relay;1.3 流程分析在这里,先简单回顾一下通过option43、option60为AP 分配IP 的流程：核心路由 交换机 AP2 VLAN100 AP1 VLAN100 PoE 交换机 PoE 交换机 汇聚路由交换机 VLAN100DHCP 服务器 VLAN200 AC2 VLAN110 AC1 VLAN110 防火墙(1)AP向DHCP Server发送DHCP Discovery请求,请求中附带option60属性来标示供应商类别标识符;(2)DHCP Server检查option60属性,判断发送请求的Client是否符合获取IP地址的条件,若符合条件则回复DHCP Offer报文来分配IP地址,否则DHCP Server忽略请求;DHCP Server也可以关闭option60检查选项,如果关闭该选项,则无论option60是否匹配,DHCP Server都会响应Client的请求;(3)DHCP Server回复DHCP Offer报文时附带option43属性来下发AC的IP地址或域名;(4)DHCP Server在回复Client请求时,不附带option60属性;从上面的流程可以看出,外置DHCP服务器需要配置的参数是：Server收到Client请求时检查option60属性,Server回复Client报文时增加option43属性;DCN的AP附带的option60值恒定为字符串“udhcp ;1.4DHCP option43字段格式上面表格中黑色字段操作系统会自动填写,我们只需要构造红色字段的内容即可;例如：按IP地址表示AC：(1)如果只有一个AC,设AC的IP地址是,将IP地址转换成十六进制表示为6e 6e 0101,Option Type应该使用1,Length为4字节,整个option43字段可用十六进制表示为：01 04 6e 6e 01 01(2)如果有两个AC,设AC1的IP地址是6e 6e 01 01,AC2的IP地址是6e 6e 01 02,括号内为IP地址的十六进制,每一个AC地址都按照Option Type、Length、Address组成一个字段,再将两个字段连起来写,整个option43字段可用十六进制表示为：01 046e 6e 01 0101 04 6e 6e 01 02,蓝色表示AC1的字段,红色表示AC2的字段;(3)如果有多个AC,按照第2种方法继续添加更多的AC地址,一个AP最多可支持4个AC地址;按域名表示AC：(1)如果只有一个AC,设AC的域名是,Option Type应该使用2,Length为120x0c字节,Option Type和Length字段如果用字符串来表示是不可打印字符,只能用十六进制字节形式来表示,因此还需要将AC的域名名称中每个字符都转换成ASCII码来表示,整个option43字段最终可用十六进制表示为：02 0c 61 63 31 2e 74 65 73 74 2e63 6f 6d(2)如果有两个AC,设AC1的域名是,AC2的域名是,每一个AC域名都按照OptionType、Length、Address组成一个字段,再将两个字段连起来写,整个option43字段可用十六进制表示为：02 0c 61 63 31 2e 74 65 73 74 2e 63 6f 6d02 0c 61 63 32 2e 74 6573 74 2e 63 6f 6d,蓝色表示AC1的字段,红色表示AC2的字段;(3)如果有多个AC,按照第2种方法继续添加更多的AC域名,一个AP最多可支持4个AC域名;1.5服务器配置DHCP步骤这里选择三种最常见的DHCP服务器Windows2003、Windows2008、Linux分别介绍服务器配置option43、option60的方法;1.5.1汇聚路由交换机DHCP Relay配置注：每行命令configure ”进行配置：耐心等待配置结束,直到看到“Now you can type make to build ISC DHCP”提示信息后,再使用命令“make”来生成安装文件：make执行过程会稍长,耐心等待其结束后,使用命令“make install”安装DHCP服务：待make install过程结束后,DHCP Server就成功安装到了linux系统中;1.5.1.1生成DHCP配置文件DHCP Server安装后,执行文件路径为“/usr/local/sbin/”,执行文件名为“dhcpd”但dhcpd要正常启动,还需要准备两个配置文件：和;用来定义地址池的相关配置,用来记录Client曾获取到的IP信息;这两个文件没有存放路径要求,但DHCP Server默认放在“/usr/local/etc/”路径下,并创建了示例文件来介绍如何编写一个文件;在本文档中,我们也将和这两个文件存放在“/usr/local/etc/”路径下;1.5.1.1.1创建文件安装DHCP Server时没有为我们创建文件,但只是一个记录信息文件,因此我们创建一个空文件即可;使用命令“>”来创建一个空的文件：1.5.1.1.2创建并编辑文件安装DHCP Server时没有为我们创建文件,我们通过“vi ”命令直接创建并编辑它：通过vi打开文件后,按键盘上的“i”键,进入插入模式,然后可以开始输入文件内容,按照dhcpd能正常启动的基本要求,我们编写了一个下图所示内容的文件：对上图内容的解释如下图所示：在上图中还有需要特别说明的地方：(1)地址池中定义了租约时长default-lease-time和最大租约时长max-lease-time,实际下发生效的是租约时长,最大租约时长只是设定一个租约的上限,当设定的租约时长超出这个上限时,最大租约时长才生效;(2)定义了一个空的subnet ,这是因为测试用的linux服务器网卡IP地址是,必须在该网段定义一个subnet才能启动DHCP服务,由于这个网段不参与IP地址分配,因此subnet内容为空;(3)这个文件只是可以使DHCP运行,并且可以发送option43属性的最简单配置,但并不是最终文件;如何更好的组织option43内容,请参考;编辑好文件后,此时内容还没有保存下来,需要先将刚才编辑的内容保存到文件中;在编辑过程中文件处于插入模式,需要先按键盘上的Esc键退出插入模式,然后再输入命令“:wq”就可以保存文件;至此,和文件都已准备就绪;1.5.1.2启动DHCP服务1.5.1.2.1启动前的检查DHCP服务器使用的UDP端口67,在启动DHCP服务之前,先检查一下UDP 67端口是否被其他进程占用,可以使用命令“lsof –i:67”查看：如上图所示,输入命令后没有看到任何信息,则说明服务器上67端口并未被任何进程占用,DHCP服务可以正常启动;若67端口被其他进程占用,请参考介绍,先杀死占用进程,再启动DHCP服务;1.5.1.2.2启动DHCP服务输入“/usr/local/sbin/dhcpd -4 –cf /usr/local/etc/ –lf /usr/local/etc/”命令来启动DHCP服务：启动命令行比较长,下面分解介绍一下启动命令和参数含义;/usr/local/sbin/dhcpd 表示DHCP进程所在的路径和文件名-4 表示启动IPv4 DHCP服务–cf表示声明conf配置文件,后面跟conf配置文件的详细路径和文件名/usr/local/etc/ 表示conf配置文件的详细路径和文件名–lf 表示声明lease配置文件,后面跟lease配置文件的详细路径和文件名/usr/local/etc/ 表示lease配置文件的详细路径和文件名1.5.1.2.3启动后的确认再次输入“lsof –i:67”命令确认DHCP服务是否真的启动成功,可以看到：返回信息不为空,说明DHCP服务已成功启动;1.5.1.3停止DHCP服务只要杀死DHCP进程就可以停止DHCP服务,这里介绍如何杀死DHCP进程;先使用命令“lsof –i:67”查看哪个进程占用了UDP 67端口：记住“PID”这一列的值,这是操作系统中进程的ID号;本次测试过程中PID值为16189;再输入命令“kill <PID>”杀死进程：由于刚才查询到的PID值为16189,因此这里输入的命令是“kill 16189”;再次使用命令“lsof –i:67”确认DHCP服务是否真的停止运行,可以看到：没有任何返回信息,说明DHCP服务已停止运行;1.5.1.4配置文件优化之前我们在编辑文件时,编辑option43属性“vendor-encapsulated-options”使用的是十六进制表示法：如果按IP方式来下发AC的地址还可以接受,如果按域名方式来下发AC的域名则很不方便配置和阅读,因此有必要对其表示法进行优化,使编写者和阅读者更容易理解其内容;1.5.1.4.1按AC IP配置option43属性通过“vi ”命令重新编辑配置文件：在新编辑的配置文件中,我们自定义了一个新的option43属性,取名为“vendor-specific-information-ip”,该属性按照Option Type、Option Length、Content组成一个结构体,并且是个数组,意味着可以重复使用该结构体;在对“vendor-specific-information-ip”属性赋值时,使用的语句“option vendor-specific-information-ip 14”结构体中每一个属性的值用空格分隔,最后分号表示该条语句结束;若需要表示多个AC的IP,每组值之间用逗号分隔,最后一组值用分号表示该条语句结束,例如：1.5.1.4.2按AC域名配置option43属性在上一个章节修改文件的基础之上,再次通过“vi ”命令重新编辑配置文件：由于新定义的option43属性“vendor-specific-information-domain”结构体中包含“text”类型的变量,暂不支持对text和string类型取array of数组运算,所以按域名方式填写option43只能使用一个AC的域名,若想使用多个AC域名,仍需要按照优化前的方式,使用“option vendor-encapsulated-options”,按十六进制格式依次构造每个AC域名的字符串的十六进制值;1.5.1.4.3设置option60检查开关之前在使用AC作为DHCP Server时,有一条option60检查命令：SWITCHconfigip dhcp server option60 check enable如果使能该命令,AC收到Client发来的option60值与预设值匹配才分配IP地址,不匹配时则不回应DHCP请求；不使能时如果option60值与预设值不匹配,AC仍然会响应Client 的请求并分配IP地址;我们也可以通过修改配置来实现该功能;下面仍然在之前修改基础上继续进行修改：从图上可以看到以下几个变化：(1)类的检查条件发生了变化,原来的if语句没有了;(2)新定义了group_1的子类,在定义时就对收到的请求报文中option60的值进行了判断,如果option60值匹配,则执行子类括号中的内容,否则就再对下一个group_1的子类进行判断,这里只定义了一个子类,所以判断一次之后就结束了;假如以后开发的AP版本option60的值发生了改变,还可以再定义一个子类：subclass “group_1”“udhcp 这样opton60的值等于“udhcp 或“udhcp 都可以匹配上class group_1,并且他们还可以配置成回应不同的option43值,扩展性更好;(3)pool中最后一行的allow语句就作为option60的检查开关使用;当其生效时,只有Client发来的请求附带option60的值能匹配上group_1才给分配IP地址,option60值不匹配就不分配IP;如果allow语句前用号注释掉,则Client发来的请求无论是什么option60的值都可以分配IP地址,只不过option60匹配时回应的报文中会带option43属性,option60不匹配时回应的报文不带option43属性;1.5.1.5完整配置文件模板从linux系统中导出的原始配置文件：下面是TXT格式的配置信息,内容相同,方便打开阅读;要将附件中的导出来,可以直接在附件图标上点鼠标右键,从菜单中点复制,然后在“我的电脑”任意一个目录中粘贴,就可以把附件拷贝到本地磁盘中;文件也可以用word打开来阅读,但建议不要在windows下修改保存,防止出现文件格式在linux系统中不能识别;1.6配置验证1.6.1Windows2003测试1.6.1.1按AC IP配置option43属性配置一个AC IP：配置两个AC IP：1.6.1.2按AC域名配置option43属性配置一个AC域名：配置两个AC域名：1.6.2Windows2008测试1.6.2.1按AC IP配置option43属性配置一个AC IP：配置两个AC IP：1.6.2.2按AC域名配置option43属性配置一个AC域名：配置两个AC域名：1.6.3Linux测试1.6.3.1按AC IP配置option43属性配置一个AC IP：配置四个AC IP：1.6.3.2按AC域名配置option43属性配置一个AC域名：1.7注意事项无。
