HDPE双壁波纹管培训材料

HDPE双壁玻纹管
一、产品性能
双壁波纹管是以高密度聚乙烯或硬聚氯乙烯树脂为主要原料，经挤压加工而成的双层复合结构壁管材，具有强度好、重量轻、耐腐蚀、内壁光滑、流体阻力小等优点，管材一端采用在线双层扩口，配以橡胶密封圈，使得管材连接方便快捷，密封可靠。

该产品是建设部推广适用，以取代传统排水管(水泥管、铸铁管)的首选产品。

可广泛用于埋地排水、排污、农田灌溉、排水、工业排水、矿场通风、低压流体输送及电缆、光缆等领域。

1.产品执行标准为：HDPE双壁波纹管：GB／TI9472．1—2004
2.PE双壁波纹管性能要求
二、用途（适用于水温不超过40℃）：
1、市政工程：用于市政地下排水、排污、雨水收集、输水、通风等。

2、电气电信工程：作为电力电缆、光缆、通讯信号电缆的保护管。

3、农田灌溉系统：由于聚乙烯、聚丙烯材料具有优良的耐酸、碱及耐腐蚀能力，双壁波纹管广泛地用于农田、果园、茶园以及林带热点排灌，可节水70%，节电13.9%，亦可用于农村改水、灌溉用管。

4、道路公用工程：用作铁路、高速公路、高尔夫球场、足球场等的渗、排水管。

5、污水处理系统
6、小区排水系统
三、产品规格表
四、产品技术要求。

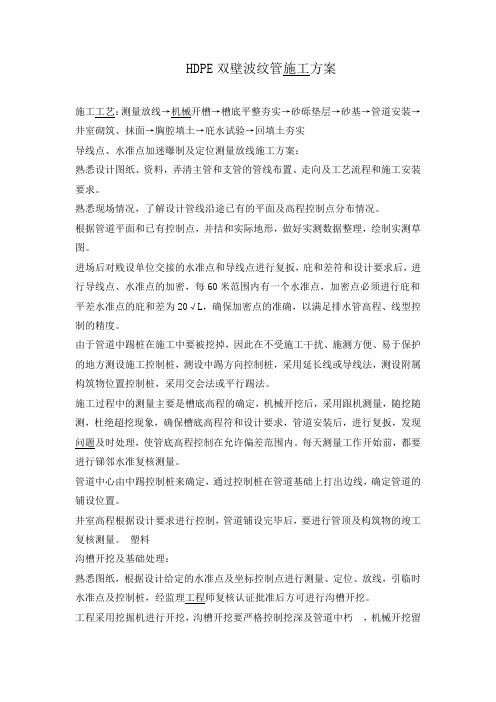

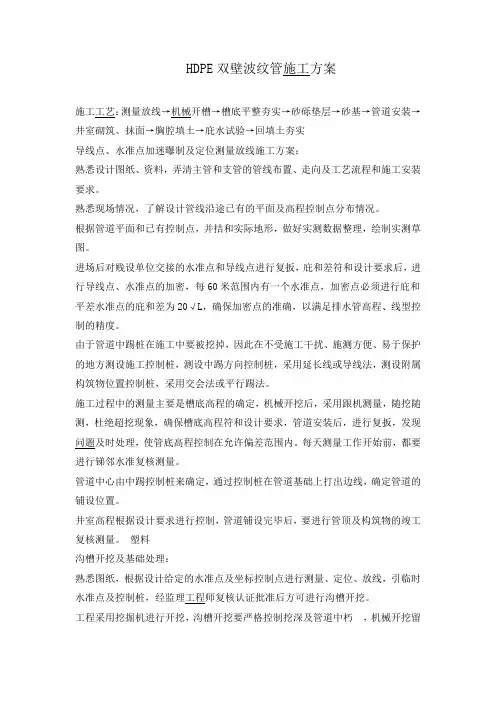

HDPE双壁波纹管施工方案施工工艺：测量放线→机械开槽→槽底平整夯实→砂砾垫层→砂基→管道安装→井室砌筑、抹面→胸腔填土→庇水试验→回填土夯实导线点、水准点加迷曝制及定位测量放线施工方案：熟悉设计图纸、资料，弄清主管和支管的管线布置、走向及工艺流程和施工安装要求。

熟悉现场情况，了解设计管线沿途已有的平面及高程控制点分布情况。

根据管道平面和已有控制点，并拮和实际地形，做好实测数据整理，绘制实测草图。

进场后对贱设单位交接的水准点和导线点进行复扳，庇和差符和设计要求后，进行导线点、水准点的加密，每60米范围内有一个水准点，加密点必须进行庇和平差水准点的庇和差为20√L，确保加密点的准确，以满足排水管高程、线型控制的精度。

由于管道中踢桩在施工中要被挖掉，因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩，测设中踢方向控制桩，采用延长线或导线法，测设附属构筑物位置控制桩，采用交会法或平行踢法。

施工过程中的测量主要是槽底高程的确定，机械开挖后，采用跟机测量，随挖随测，杜绝超挖现象，确保槽底高程符和设计要求，管道安装后，进行复扳，发现问题及时处理，使管底高程控制在允许偏差范围内。

每天测量工作开始前，都要进行锑邻水准复核测量。

管道中心由中踢控制桩来确定，通过控制桩在管道基础上打出边线，确定管道的铺设位置。

井室高程根据设计要求进行控制，管道铺设完毕后，要进行管顶及构筑物的竣工复核测量。

塑料沟槽开挖及基础处理：熟悉图纸，根据设计给定的水准点及坐标控制点进行测量、定位、放线，引临时水准点及控制桩，经监理工程师复核认证批准后方可进行沟槽开挖。

工程采用挖掘机进行开挖，沟槽开挖要严格控制挖深及管道中朽，机械开挖留20cm的余量，由人工清槽至设计槽底高程位置，并将里程桩引至槽底。

严格控制沟槽开挖放坡系数，按设计的放坡系数挖够宽度，开挖时应注意沟槽土质情况，必要时应请驻地监理和甲方及设计代表现场确定放坡系数，以防槽边塌方。

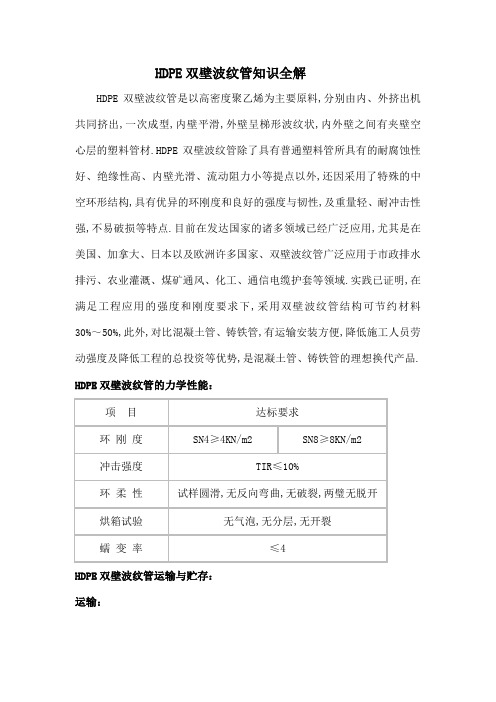

HDPE双壁波纹管可用各种交通工具运输.
运输、装卸过程中,不允许抛摔、撞击、重压、长时间曝晒或靠近热源.不允许与有毒有害物质混运.成盘状的多孔管不可平放运输.
贮存：
HDPE双壁波纹管应贮存于常温干燥库中.直管应平放,堆码高度不得超过2 m.脱件和成盘的多孔管可以平放,但应避免重压或挤压堆放.
HDPE双壁波纹管不允许与有毒有害物质混放,应远离热源,在存放处应设置醒目的禁火标志.
HDPE双壁波纹管与混凝土管的性能对比
HDPE双壁波纹管的优势是施工方便、快捷.由于该管材宏观上具有很好的柔韧性,为“管道与回填土作用”系统承力结构,而在局部管道又有很强的刚性,因此,在管道施工过程中不需设置混凝土垫层或混凝土管基,可在沟槽内直接敷设,基本可以做到边开挖、边下管、边回填,节省了工期,简化了施工程序,节省了人力、物理,经济效益及社会效益显著.。

hdpe高密度聚乙烯双壁波纹管工程技术规程【指定主题】hdpe高密度聚乙烯双壁波纹管工程技术规程引言高密度聚乙烯双壁波纹管（HDPE Double Wall Corrugated Pipe）是一种用于工程建设的管材，其独特的结构和性能使其在市政工程、给排水系统和地下电缆保护等领域得到广泛应用。

本文将全面评估HDPE双壁波纹管的工程技术规程，重点探讨其材料特性、管道设计原理以及施工注意事项，并结合个人观点和理解，总结与回顾性地剖析该主题。

一、HDPE双壁波纹管的材料特性1. 高密度聚乙烯（HDPE）材料高密度聚乙烯是一种重要的聚合物材料，具有优异的物理和化学性能，如高强度、耐腐蚀、耐老化等。

这使得HDPE成为制造双壁波纹管的理想选择。

2. 双壁波纹结构HDPE双壁波纹管采用双层结构，内外均有一层波纹结构。

波纹结构可以提升管材的强度和刚度，同时增加管道的柔韧性和抗冲击性，使其能够适应各种复杂的地下环境。

3. 抗腐蚀、耐磨性能HDPE材料具有优异的抗腐蚀和耐磨性能，能够在酸碱腐蚀、重金属侵蚀和物理磨损等恶劣环境下长期稳定运行。

4. 密封性能HDPE双壁波纹管采用热熔融接连接方式，具有良好的密封性能，能够有效防止泄漏和渗漏问题的发生。

二、HDPE双壁波纹管的管道设计原理1. 应力分析与结构设计HDPE双壁波纹管设计需要考虑管道在使用过程中所受的内外压力和地下水位等外部环境力的作用。

通过应力分析和结构设计，确保管道在各种应力条件下不会发生破裂、变形等问题。

2. 管道路线规划在进行HDPE双壁波纹管工程设计时，需根据实际情况进行管道路线规划。

合理选择管道的敷设路径，避免长距离弯曲、交叉和重叠，以确保施工和维护的便利性。

3. 强度计算与尺寸选择通过强度计算，确定HDPE双壁波纹管的合适尺寸和墙厚。

根据设计流量和应力要求，选择合适的管径，以满足管道的使用需求。

三、HDPE双壁波纹管的施工注意事项1. 材料选用与验收在施工前，需要对HDPE双壁波纹管的材料进行严格的选用和验收。

HDPE双壁波纹管

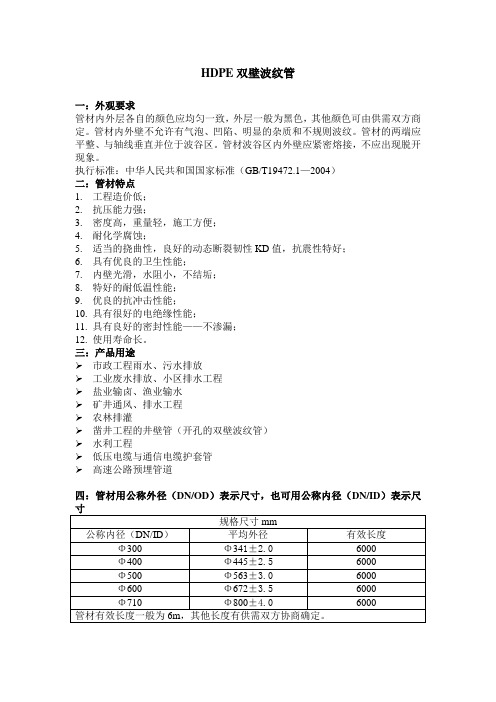

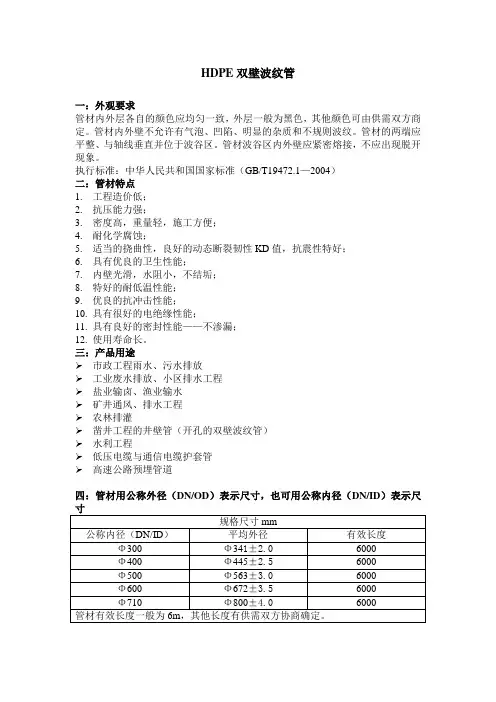

一：外观要求
管材内外层各自的颜色应均匀一致，外层一般为黑色，其他颜色可由供需双方商定。

管材内外壁不允许有气泡、凹陷、明显的杂质和不规则波纹。

管材的两端应平整、与轴线垂直并位于波谷区。

管材波谷区内外壁应紧密熔接，不应出现脱开现象。

执行标准：中华人民共和国国家标准（GB/T19472.1—2004）
二：管材特点
1.工程造价低；
2.抗压能力强；
3.密度高，重量轻，施工方便；
4.耐化学腐蚀；
5.适当的挠曲性，良好的动态断裂韧性KD值，抗震性特好；
6.具有优良的卫生性能；
7.内壁光滑，水阻小，不结垢；
8.特好的耐低温性能；
9.优良的抗冲击性能；
10.具有很好的电绝缘性能；
11.具有良好的密封性能——不渗漏；
12.使用寿命长。

三：产品用途
市政工程雨水、污水排放
工业废水排放、小区排水工程
盐业输卤、渔业输水
矿井通风、排水工程
农林排灌
凿井工程的井壁管（开孔的双壁波纹管）
水利工程
低压电缆与通信电缆护套管
高速公路预埋管道
四：管材用公称外径（DN/OD）表示尺寸，也可用公称内径（DN/ID）表示尺。

高密度聚乙烯（HDPE）双壁波纹管施工工法高密度聚乙烯（HDPE）双壁波纹管是一种应用广泛的建筑材料，其施工工法也是工程施工中常用的方法之一。

本文将围绕高密度聚乙烯（HDPE）双壁波纹管施工工法展开介绍，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等内容。

一、前言高密度聚乙烯（HDPE）双壁波纹管是一种具有优良性能的建筑材料，其广泛应用于市政工程、排水系统和电缆敷设等领域。

其施工工法是保证工程质量的重要环节，下面将详细介绍相关内容。

二、工法特点高密度聚乙烯（HDPE）双壁波纹管施工工法具有以下特点：1. 工法简便：施工过程相对简单，操作方便，能够提高施工效率。

2. 工法灵活：适用于不同地形和复杂环境下的施工需求，可根据实际情况进行调整。

3. 工法耐久：双壁波纹管的材质特性使其具有良好的耐久性，能够保证工程的长期稳定性。

三、适应范围高密度聚乙烯（HDPE）双壁波纹管施工工法适用于以下范围：1. 市政工程：包括市政道路、人行道及广场的排水系统，能够有效解决雨水的排放问题。

2. 排水系统：包括建筑物地下排水系统和人工湿地的雨水排放系统等，能够有效防止水浸问题。

3. 电缆敷设：作为保护电缆的管道材料，可用于电缆敷设过程中的保护和固定。

四、工艺原理高密度聚乙烯（HDPE）双壁波纹管施工工法的工艺原理主要是利用双壁波纹管的特点，通过正确的施工方式和技术措施来保证工程的质量。

1. 施工工法与实际工程的联系：工法的选择应结合实际工程的要求，确定施工的具体方式和步骤。

2. 采取的技术措施：包括材料选择、施工工艺、节点处理等多个方面，以确保施工质量。

五、施工工艺高密度聚乙烯（HDPE）双壁波纹管施工工艺主要包括以下几个施工阶段：1. 基础处理：对施工基础进行清理、平整和加固，确保基础的牢固性。

2. 波纹管敷设：根据工程要求和设计要求，在基础上安装波纹管，并进行合适的连接处理。

HDPE双壁波纹管施工与连接方法HDPE双壁波纹管具有优异的耐化学腐蚀性能、高强度、耐磨损以及易于施工连接的特点，广泛应用于城市排水、道路排水、农田水利和建筑物施工等领域。

本文将重点介绍HDPE双壁波纹管的施工方法和连接技术，以帮助读者更好地理解和应用该管道。

一、 HDPE双壁波纹管施工方法1.材料准备在开始施工之前，需要准备以下材料：HDPE双壁波纹管、承插件、弯头、快速连接器、沟槽支架、水平仪等。

确保材料的质量符合相关标准，并检查是否有损坏或污染。

2.沟槽开挖根据设计要求和施工图纸，合理进行沟槽的开挖。

确保沟槽的尺寸、坡度和深度符合规范要求，并清除沟槽底部的杂物和尖锐物品。

3.管道敷设将预制的HDPE双壁波纹管依次放置在沟槽中，尽量避免弯曲、变形或扭转。

管道的连接处应按照设计要求进行排布，确保连接方式正确、牢固。

4.承插件的安装在需要连接的管道端部，先在管道上涂抹适量的硅脂，然后将承插件插入管道内，并用力推入，直至稳定为止。

检查连接是否牢固，必要时采用橡胶锤轻击管道，以确保承插件完全插入。

5.管道支架安装在管道敷设完成后，根据需要安装沟槽支架。

支架的数量和间距应符合规范要求，以确保管道的稳定性和安全性。

二、 HDPE双壁波纹管的连接方法1.热熔连接热熔连接是最常用的连接方法之一。

首先，根据需要将管道切割成所需长度，并在切口处使用计算机控制的热熔刀进行切割。

然后，使用热熔连接机将切口处加热至一定温度，使其软化。

最后，将软化的管道进行快速连接，保持连接处的稳定性，待冷却后，连接达到最佳效果。

2.电热熔连接电热熔连接是利用电热熔焊机将管道表面通过磨砂机进行打磨，然后在连接时加热并快速连接，使管道连接更加牢固和稳定。

该方法适用于直径较大的HDPE双壁波纹管连接，连接时间短，效果好。

3.承插连接承插连接是最简便的一种连接方法，适用于口径较小的管道。

首先，先在管道的端部涂抹一定量的硅脂，然后将承插件插入管道内，并用力推入直至稳定。

H D P E双壁波纹管材料 Revised by Petrel at 2021H D P E双壁波纹管HDPE双壁波纹管产品介绍“神舟”高密度聚乙烯双壁波纹管（以下简称HDPE双壁波纹管）作为一种新型轻质管材，具有重量轻、耐外压、卫生性能好、施工快、寿命长等优点，同时化学性质稳定，且具有良好的电绝缘性，耐老化和耐环境开裂能力强，适用温度范围宽，且具有良好的综合机械性能，承压能力强，综合工程造价更具优势，在无压排水、排污及通信电缆工程领域能为广大用户节约大量资金和施工时间，是传统排水排污管材的理想替代产品。

[管材特性]★结构独特，强度高，抗压耐冲击;★内壁平滑，摩阻小、过流量大;★连接方便，接头密封好，无渗漏;★重量轻、施工快捷，降低费用;★埋地使用寿命达五十年以上;★聚乙烯属于碳氢聚合物，分子无极性，耐酸碱腐蚀;★原料为绿色环保材料，无毒、不腐蚀、不结垢，可回收再利用;★适用温度范围宽,－60℃的环境中管道不破裂,输送介质的最高温度为60℃;★综合工程造价与混凝土管基本相当，运营成本低;★有良好的快速裂纹传递抵抗能力，高应力抗开裂能力和低刮痕敏感度;★高韧性管材，断裂的伸长率超过500%，对管基不均匀沉降的适应性强;★土质良好的情况下无须基础密度 1.35~1.50g/cm3连接密封试验压力0.05MPa,恒温15min,无渗漏破裂环柔性试样圆滑，无反向弯曲，波破裂，两壁无脱开烘箱试验无分层、开裂[管材实图][连接示意图]HDPE双壁波纹管材规格尺寸：单位mm公称内径DN/D最小平均内径din.min最小层压壁厚e.min最小内层壁厚e1.min最小层口深度A.min255 255 1.7 1.4 55300 294 2.0 1.7 64400 392 2.5 2.3 74500 490 3.0 3.0 85600 588 3.5 3.5 96800 785 4.5 4.5 1181000 985 5.0 5.0 1401200 1185 5.0 5.0 162[性能比较要点][管材应用范围]●市政工程雨水、污水排放●工业废水排放、小区排水工程●盐业输卤、渔业输水●矿井通风、排水工程●农林排灌●凿井工程的井壁管（开孔的双壁波纹管）●水利工程●低压电缆与通信电缆护套管。

HDPE双壁波纹管施工技术交底一、施工准备1、材料HDPE双壁波纹管，承插口连接。

管道的走向、标高及坐标等应满足设计要求，且符合施工规范的要求。

橡胶圈应是管材厂家配套产品。

且符合国家标准。

2、机具电动工具：平板振捣器手动工具：吊链或收紧器，棉纱绳。

二、施工工艺管道铺设方式为在砂基础上铺设HDPE双壁波纹管承插口橡胶接口管道，管道铺设施工工序流程如下图：三、施工方法1、沟槽开挖及砂垫层回填明开法施工的HDPE双壁波纹管采用砂基础，沟槽经验收合格后即进行砂垫层部分基础施工。

砂基础采用中粗砂，由人工铺筑，平板振捣器振密。

中粗砂选用优质天然砂料，含泥量不大于砂重的10%。

砂石基础铺筑作到表面平整，其横断面最大水平偏差控制在±10mm以内，压实系数不低于0.95，以满足管道的安装要求。

检查井内壁全部用1:2.5水泥砂浆抹面，波纹管检查井基础砼采用C15，基础厚150mm，下设200mm20%石灰土垫层，遇地下水采用干砌片石垫层。

2、工作坑由于PE双壁波纹管大头承口处呈喇叭状，每节管承口处需要挖一稍深的工作坑，以便使管子稳平及检查、修找胶圈就位情况。

随安管随挖工作坑，保证工作坑有足够尺寸，使管子大口悬空。

承插安装后，用砂填实工作坑。

3、下管管道安装采用人工安装。

槽深不大时由人工抬管入槽，槽深大于3m或管径大于公称直径DN400mm时，用非金属绳索溜管入槽，依次平稳地放在砂砾基础管位上。

严禁用金属绳索勾住两端管口或将管材自槽边翻滚抛入槽中。

混合槽或支撑槽，采用从槽的一端集中下管，在槽底将管材运送到位。

砂基础垫层经验收合格后进行下管施工，下管前将管道内外壁清扫干净，并进行外观检查，合格品用于吊放。

按设计要求进行排管（布管），排管从下游开始排放，管道承口为进水方向，两管节间搭接300~400mm。

调整管材长短时用手锯切割，断面应垂直平整，不应有损坏。

4、管道安装：（1）、安装前管床处理管床必须处理得连续平整，不得有大颗粒圆石（直径大于38mm）或尖角形石块（大于25mm），防止应力集中损伤管道。

hdpe双壁波纹管规范HDPE双壁波纹管规范一、产品标准及适用范围1.1 本规范适用于聚乙烯(PE)为基材的双壁波纹管（以下简称HDPE双壁波纹管）的制造、检验和使用。

1.2 HDPE双壁波纹管分为SN4（标准强度等级）和SN8（高强度等级）两种。

1.3 HDPE双壁波纹管的规格范围为DN200mm至DN2000mm，长度为6米。

二、材料要求2.1 HDPE双壁波纹管的材料应采用优质聚乙烯（PE）原料。

2.2 材料应符合以下要求：a）密度：≥0.941g/cm³；b）熔流速率(MFR)：190℃，5kg，应在0.8g/10min至1.4g/10min范围内；c）抗张强度：≥22MPa；d）延伸率：≥350%。

2.3 材料的颜色应均匀一致，不得出现明显的色差。

三、制造要求3.1 HDPE双壁波纹管的制造工艺应符合相关标准的要求，并经过认证的生产企业生产。

3.2 波纹管的内外壁应均匀光滑，不得有裂纹、气孔、疤痕等缺陷。

3.3 波纹管的波峰与波谷之间的间距应均匀，不得超过规定的范围。

3.4 波纹管的连接端应采用橡胶密封圈，确保连接的密封性能。

四、检验要求4.1 HDPE双壁波纹管应进行外观检查，检查其表面是否有明显变形、划痕、色差等缺陷。

4.2 对材料进行物理性能测试，包括密度、熔流速率、抗张强度和延伸率等指标的检测。

4.3 对双壁波纹管进行水压试验，检测其耐压性能。

4.4 对双壁波纹管进行抗蠕变性能测试，以确保其在使用过程中不会发生变形。

五、使用注意事项5.1 HDPE双壁波纹管应妥善保管，防止受潮、变形或损坏。

5.2 在安装过程中，应正确选择管道的材质和尺寸，确保其能够承受工作条件下的压力和温度。

5.3 进行连接时，应使用适当的连接件和密封材料，确保连接的牢固性和密封性。

5.4 在使用过程中，应避免使用尖锐物品刺破管壁，以免影响管道的正常使用。

5.5 如需更换或修复双壁波纹管，应严格按照相关规范和要求进行操作。
