TDD干扰排查工作报告

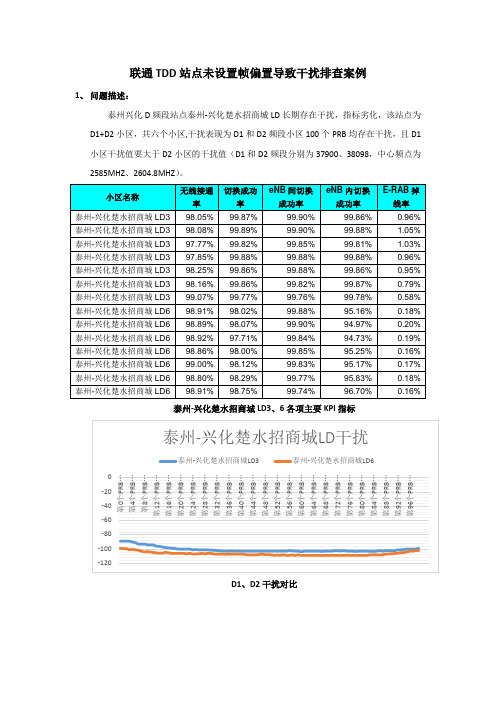

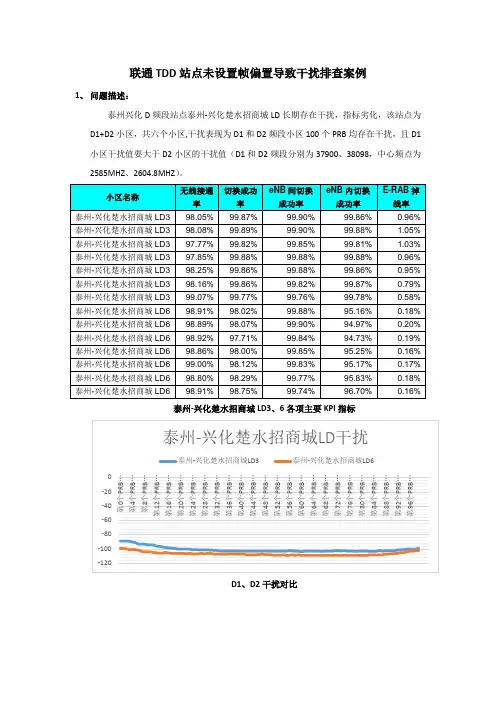

联通TDD站点未设置帧偏置导致干扰排查案例1、问题描述：泰州兴化D频段站点泰州-兴化楚水招商城LD长期存在干扰，指标劣化，该站点为D1+D2小区，共六个小区,干扰表现为D1和D2频段小区100个PRB均存在干扰，且D1小区干扰值要大于D2小区的干扰值（D1和D2频段分别为37900、38098，中心频点为2585MHZ、2604.8MHZ）。

泰州-兴化楚水招商城LD3、6各项主要KPI指标D1、D2干扰对比D1频段小区干扰实时监控D2频段小区干扰实时监控2、问题排查：干扰排查一般流程：LTE干扰分为系统内干扰和系统间干扰，系统间干扰包括杂散干扰、阻塞干扰、互调/谐波干扰等；系统内干扰包括远距离同频干扰、GPS故障、数据配置错误等。

此外D 频段TD-LTE 系统与2500MHz 以下的WLAN 和北斗卫星、2690MHz 以上的无线电导航和气象雷达系统，以及2535-2599MHz 频段内的广播电视多路微波分配系统（Microwave Multichannel Distribution System，简称MMDS）之间可能存在干扰问题。

此外，D 频段内多家TDD 运营商间也可能存在干扰问题。

排查系统内干扰：1.经OMC查询该小区不存在影响业务的故障，排除故障导致干扰的可能；泰州-兴化楚水招商城LD告警（当前两告警均不影响业务）2.排查该站点GPS失锁问题，未发现GSP告警；3.查询该小区的D频段的帧偏设置，该小区帧偏设置也正常：该站点帧偏设置排查系统间干扰：系统间干扰主要包括杂散干扰、阻塞干扰、互调/谐波干扰等：宽频干扰主要是阻塞干扰和设备故障等造成，频域100个RB的典型特征为绝大部分RB 均受到强干扰；互调/谐波干扰在频域上表现为某个或者某几个RB呈尖峰突起状，未受干扰RB底噪很低。

根据每PRB干扰的分布，判断为宽频干扰，需要排查是否是外部干扰或者是DCS1800（1805-1830Mhz）、FDD（1840-1875MHz）等由于天线对打、或天线隔离度不够造成。

河南 FDD-TDD干扰排查工作报告一、全省 FDD-TDD干扰定位排查情况中国电信 / 联通在多个城市开展TD-LTE/LTE FDD混合组网试验，如果 FDD基站硬件或隔离度设置不当，将对我公司的TD-LTE网络造成干扰。

对此，网管中心迅速响应，自9 月份启动了 FDD/TDD干扰排查及整治工作。

对全省 TDD-LTE网络 F 频段小区干扰情况进行筛选分析，同时组织各分公司现场逐站扫频测试确认，截止2015 年 3 月，全省共发现疑似受电信/ 联通干扰小区51 个，将作为重点整治目标，其余小区的干扰主要来自于突发干扰、网元故障、GSM/TDS产生的干扰等。

电信 FDD干联通 FDD干GSM系统干TD系统干地市突发干扰网元故障合计扰小区扰小区扰扰安阳00281300284鹤壁001221000132济源021********焦作00151500156开封00980320洛阳70916300161漯河922520038南阳26783105104平顶山0003003濮阳012800029三门峡0200002新乡0040004商丘002160027信阳0085110096许昌002400024郑州00861206104周口004730151驻马店002500025全省1833116712912151374二、全省 FDD-TDD干扰整治进度及措施截至 2015 年 3 月，经过前期专项整治，全省疑似受电信/联通FDD系统干扰小区中有49 个小区已经确认干扰源并清除，其余突发受干扰、网元故障导致的底噪抬升、受GSM/TDS系统干扰的小区均也已经整治完成。

在新一轮全省 F 频段干扰小区的跟踪排查中，三门峡发现 2 个小区疑似受到联通FDD 系统干扰，后续将针对这两个小区进行上站排查，以明确干扰源并进行整治。

其他分公司尚未发现疑似受FDD 系统干扰的小区。

干扰类型整治手段解决小区备注数突发干扰连续 3 天网管指标监控1167已完成整治网元故障网元排障129已完成整治GSM系统干扰更换老化 GSM天馈设备12已完成整治TD系统干扰天线位置调整15已完成整治电信 / 联通 FDD在协调对方进行天馈及参数调整增加隔离度的同51三门峡 2 个小区干扰小区时，向管理部门申诉尽快关停相关设备待确认1.突发干扰已消失，问题解决通过连续监控 3 天网管干扰指标，共有1167 个小区底噪目前已恢复正常，且根据干扰分布情况及持续时间分析，初步定位是由于突发干扰导致小区底噪抬升，后期将继续跟踪监控小区底噪走势。

干扰排查总结报告1. 引言本次干扰排查总结报告旨在对干扰问题进行分析和解决。

通过对问题的调查和排查，我们将总结出问题的根本原因，并提出相应的解决方案和建议。

2. 问题描述在业务运行过程中，我们遇到了一系列干扰问题。

具体问题如下：1.频繁断线：系统设备频繁与服务器断开连接，导致数据传输中断；2.性能下降：在高负载情况下，系统响应时间变长；3.网络抖动：网络延迟时而正常，时而增加。

以上问题严重影响了业务的正常运行，导致用户体验下降。

3. 问题排查过程为了解决以上问题，我们进行了如下排查过程：1.设备排查：我们首先对设备进行了排查，检查了网络线路、设备配置等方面的问题，并未发现异常；2.日志分析：我们对系统日志进行了详细分析，发现了一些异常日志，但无法确定其与干扰问题的直接关系；3.压力测试：为了模拟高负载情况，我们进行了压力测试，并观察系统的表现，发现在压力过大时系统性能下降显著。

通过以上排查过程，我们初步确定问题可能与系统负载过高有关。

4. 根本原因分析基于排查过程和分析结果，我们对干扰问题的根本原因进行了进一步分析：1.资源不足：系统在高负载情况下缺乏足够的资源处理请求，导致性能下降和连接断开；2.网络阻塞：网络拥堵导致网络传输延迟，进而导致网络抖动。

综合以上分析结果，可确定系统性能下降和连接断开的根本原因是系统资源不足和网络阻塞。

5. 解决方案与建议为了解决干扰问题，我们提出以下解决方案和建议：1.优化资源分配：通过增加系统的资源，如CPU、内存等，以提高系统的性能和稳定性，解决系统负载过高的问题；2.网络优化：对网络进行优化，增加网络带宽，减少网络拥堵，提升网络传输速度，解决网络抖动问题；3.监控和预警：建立系统的监控和预警机制，及时发现系统性能下降和连接断开等问题，并采取相应的措施进行处理；4.定期维护：定期对系统设备和网络进行维护，及时检查和修复问题，确保系统的正常运行。

6. 结论通过对干扰问题的分析和排查，我们确定了问题的根本原因并提出了相应的解决方案和建议。

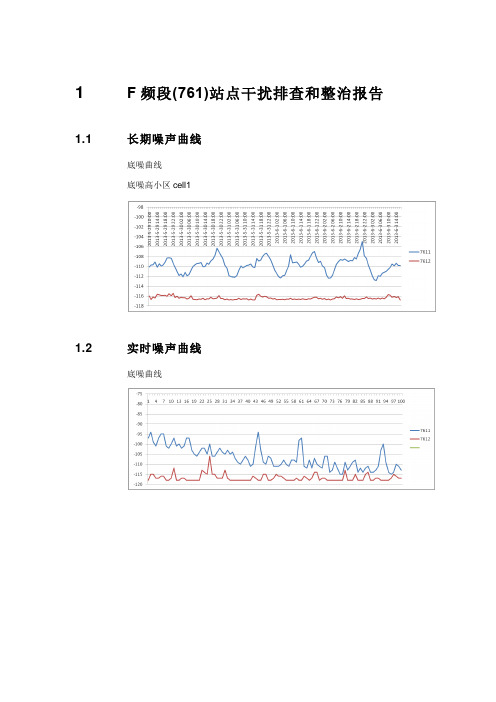

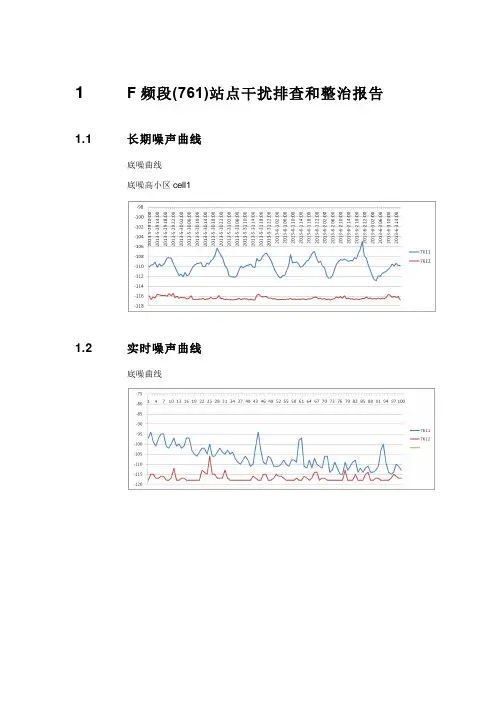

1 F频段(761)站点干扰排查和整治报告
1.1 长期噪声曲线
底噪曲线
底噪高小区cell1
1.2 实时噪声曲线
底噪曲线
1.3 天面环境照片
天线设计视图：
1.4 共站G网配置
1.5 初步判断干扰源
根据小区RB级NI（底噪）分布图，为杂散干扰和阻塞干扰。

1.6 干扰排查启动
1.6.1 步骤2-关闭本站DCS1800
这个站点关闭DCS1800底噪曲线
cell1关闭DCS1800、cell2开启DCS1800底噪曲线
Cell2关闭DCS1800、cell1DCS1800开启底噪曲线
可以判定LTE1小区干扰主要来源DCS1800 1小区。

1.6.2 步骤2-关闭900M
底噪曲线
1.6.3 步骤3-配置高频(1850-1865MHZ)
底噪曲线
1.7 排查结论
可以判定关闭高频点后主要干扰消失，可以判定主要干扰来着DCS1800 1小
区的杂散干扰和阻塞干扰。

1.8 解决方案
1.8.1 工程整改，增加隔离度
方案调整实施：对LTE1天馈进行下移1.5米，如下图
工程调整后，重新提取本站底噪，观察和关闭1800效果一样，干扰基本消除。

TD-LTE干扰排查总结1.概述通过干扰排查宏工具筛选出来的阻塞干扰小区数量以及区域，先判断为大片区域干扰还是零散站点干扰。

所谓大片区域干扰就是全网突然出现大片区域阻塞干扰小区区域干扰特点：干扰时段、强度以及波形图几乎一致，存在一定的规律以及区域性（区域干扰主要有远端干扰、GPS跑偏干扰、时隙不一致干扰）；所谓零散站点干扰就是阻塞干扰基站不存在区域性零散站点干扰特点：干扰站点少、干扰不存在一定的规律以及区域性，个别干扰小区有可能存在一定的相似的波形图。

（零散站点干扰主要有：外部干扰、干扰器、工程问题、部分通道故障、设备问题）2.阻塞干扰判断方法区域阻塞干扰主要有远端干扰、GPS跑偏干扰、时隙偏移干扰，零散阻塞干扰主要有：外部干扰、干扰器、工程问题、部分通道故障、设备问题2.1 区域阻塞干扰判断方法如下：2.1.1 远端干扰A.远端干扰的背景TDD无线通信系统中，在某种特定的气候、地形、环境条件下，远端基站下行时隙传输距离超过TDD系统上下行保护时隙（GP）的保护距离，干扰到了本地基站上行时隙。

这就是TDD系统特有的“远距离同频干扰”。

B.远端干扰的表现受干扰的小区存在一定的时段性、规律性但是受到气候、地形、环境条件下因素干扰强度有一定的差距（相比GPS跑偏基站间干扰强度大、影响范围广）C.分析远端处理的流程：A.先通过观察干扰小区时段与干扰图形发现存在一定的时间性、规律性如下图分析：全网阻塞干扰IOT指标时段主要集中在00:00-9:00时段，9点以后，干扰小区恢复到正常，干扰小区数与频域干扰图形变化趋势如下：B. 使用mapinfor 将干扰小区图层绘制出来，看看干扰分部是否存在一定区域性 标注：C. 通过以上方法可以怀疑为远端干扰 ，判断是否为远端干扰最快的方法，可以通过调整天线的下倾角以及方位角可以判断是否为远端干扰以及远-120-115-110-105-100-95-90-85-80-75-70-65-60191725334149576573818997105113121129137145153161169177185193201坐标轴标题子帧1/6干扰指标端的大致方向。

华为TDFI对LTE基站上行干扰排查报告一、干扰的影响及问题发现1、上行干扰的影响当NI大于-110dBm时，上行近点吞吐量小于8Mbps，上行性能中度下降；当NI大于-115dBm时，上行近点吞吐量小于9Mbps，上行性能轻度下降；当NI小于-115dBm，大于底噪时，上行近点吞吐量大于9Mbps，上行性能几乎无下降鉴于上行干扰对LTE网络性能的影响,省移动在温州进行LTE上行干扰整治试点，以摸索相关经验对后期维护提供借鉴。

2、问题发现1月25日在对下吕浦_70143_1，2,3 上行高干扰排查过程中发现，位于温迪路公交南浦农贸站（双屿至火车站方向）的移动4G转wifi热点设备（TDFI）上行干扰值异常偏高，干扰值达到-35左右。

设备安装及测试值见如下图所示：该干扰源与下吕浦基站大体位置如下图所示：（TDFI大体位于下吕浦基站西南70米左右）二、问题分析1、设备基本情况由于设备安装位置较高，仓库找到同类型的设备取证，大体情况如下：设备名称：TD无线特种接入设备(简称TDFI)生产厂家：华为设备类型：model TDFi700_LWIFI输出：n/b/g2、关闭wifi功能测试1月26日通过移动的平台远程关闭此设备的wifi输出功能，网管后台对lte 下吕浦_70143的3个小区进行prb轮询无变化。

3、不同站点设备测试1月26日对不同站点的此类设备进行lte上行扫频测试，发现部分站点上行干扰值存在异常偏高，具体见如下表格所示：4、现场断站测试2月11日现场对部分站点进行断站验证，关闭的站点有划龙桥西2个、南浦二区1个（往火车站），南浦农贸1个（往火车站），同时后台对周边的相关小区下吕浦_70143_1效果示例如下：各小区对比分析具体如下附件：CPE关闭开启对比验证20140211.xlsx闭站4个TDFI（红心）位置情况如下：5、初步结论此型号的lte转wifi设备，部分站点设备存在上行干扰过强导致干扰LTE基站的情况，经初步验证能对周边约250m 范围内的基站造成一定的上行干扰影响。

干扰排查总结报告干扰排查总结报告一、引言在工业生产和日常生活中，干扰问题十分常见。

为了准确快速地解决干扰问题，我们进行了一次干扰排查，本报告对此次排查过程和结果进行总结和分析。

二、排查过程1. 确定干扰源：根据投诉和现场调查，我们确认干扰源是一个高功率电机，该电机工作时产生的电磁干扰影响了附近的无线通信设备。

2. 测量和分析：我们使用专业的电磁干扰测试仪器，对电机运行期间的电磁辐射进行了测量和分析。

通过频谱分析和电磁场强度测试，我们确定了干扰频率和干扰程度。

3. 定位干扰源：结合现场实际情况，我们利用测量结果和排查经验，初步确定了干扰源的大致位置，并进一步调整仪器进行精确定位。

4. 分析干扰原因：通过与设备制造商和电机运维人员的沟通，我们了解到电机的维护保养不到位，导致电机的电磁辐射超过了安全标准，引起了干扰。

三、排查结果1. 确认干扰源：确认了高功率电机作为主要干扰源，该电机的电磁辐射超过了安全标准，导致了周围无线通信设备的正常工作受到干扰。

2. 确定干扰频率和程度：经过测量和分析，确定了干扰频率为xxxHz，干扰程度超过了允许范围。

3. 定位干扰源：通过精确定位，确定了干扰源的具体位置，并进行了标注和记录。

4. 分析干扰原因：分析了电机维护保养不到位的原因，电机的老化和缺乏维护导致了电磁辐射超标，进而引起了干扰。

四、解决方案1. 维护电机：建议对高功率电机进行维护保养，包括清洁、润滑等，以确保电机的正常工作和减少电磁辐射。

2. 优化设备布局：建议在电机附近增加屏蔽和隔离设备，减少电磁辐射对周围设备的影响。

3. 引进干扰抑制技术：考虑引进一些干扰抑制技术，如滤波器、隔离设备等，以帮助减少干扰对无线通信设备的影响。

4. 加强维护意识：提醒设备运维人员加强对设备的维护保养，定期检查和维修设备，以延长设备的寿命和减少电磁辐射。

五、结论通过本次干扰排查，我们成功确定了干扰源，分析了干扰原因，并提出了相应的解决方案。

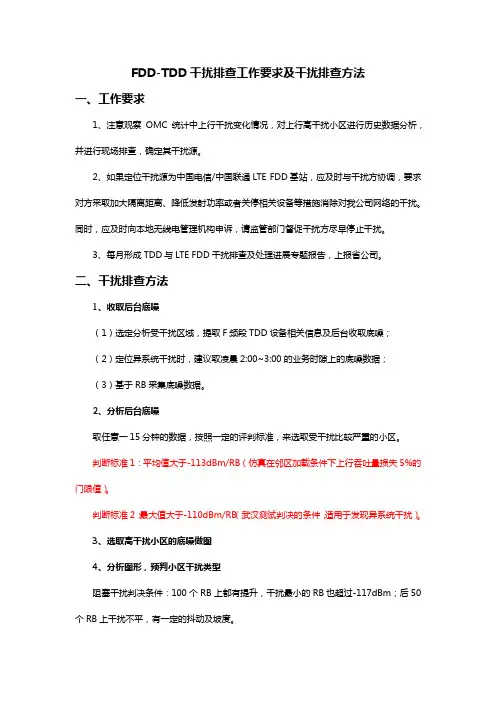

FDD-TDD干扰排查工作要求及干扰排查方法一、工作要求1、注意观察OMC统计中上行干扰变化情况，对上行高干扰小区进行历史数据分析，并进行现场排查，确定其干扰源。

2、如果定位干扰源为中国电信/中国联通LTE FDD基站，应及时与干扰方协调，要求对方采取加大隔离距离、降低发射功率或者关停相关设备等措施消除对我公司网络的干扰。

同时，应及时向本地无线电管理机构申诉，请监管部门督促干扰方尽早停止干扰。

3、每月形成TDD与LTE FDD干扰排查及处理进展专题报告，上报省公司。

二、干扰排查方法1、收取后台底噪（1）选定分析受干扰区域，提取F频段TDD设备相关信息及后台收取底噪；（2）定位异系统干扰时，建议取凌晨2:00~3:00的业务时隙上的底噪数据；（3）基于RB采集底噪数据。

2、分析后台底噪取任意一15分钟的数据，按照一定的评判标准，来选取受干扰比较严重的小区。

判断标准1：平均值大于-113dBm/RB（仿真在邻区加载条件下上行吞吐量损失5%的门限值）。

判断标准2：最大值大于-110dBm/RB（武汉测试判决的条件，适用于发现异系统干扰）。

3、选取高干扰小区的底噪做图4、分析图形，预判小区干扰类型阻塞干扰判决条件：100个RB上都有提升，干扰最小的RB也超过-117dBm；后50个RB上干扰不平，有一定的抖动及坡度。

杂散干扰判决条件：左高右低，前30个RB会高于底噪；后50个RB是平坦的，没有波动及坡度，且底噪在-118dBm/RB左右。

5、结合工参数据进行分析对疑似受异系统干扰的小区，再结合如下条件进行判断：（1）对于阻塞干扰，看是否有电信共站FDD设备，是否有我公司或联通DCS1800高杂散设备且使用了高频点（高于1850的频点），如果有，很大可能受到阻塞干扰。

（2）对于杂散干扰，看是否有我公司或者联通共站DCS1800高杂散设备（主要为外企设备），如果有，很大可能受到杂散干扰。

6、上站排查对于前面筛查出来的高干扰小区，进行上站排查，排查内容如下：（1）看共天面是否有电信、联通FDD设备；（2）如果有电信、联通FDD设备，看其天线与我公司F频段TDD设备天面隔离及相对夹角；（3）如有条件，联系当地无线电管理委员会，协调对方关站验证其干扰。
