调节阀的工作原理调节阀是一种用于控制流体介质流量、压力和温度的装置。
它通过改变阀门的开度来调节流体的流量和压力，从而实现对系统的控制。
调节阀广泛应用于各个行业，如石油化工、电力、冶金、水处理等。
一、调节阀的基本构造调节阀主要由阀体、阀盖、阀芯、阀座、阀杆、执行机构等组成。
1. 阀体和阀盖：阀体是调节阀的主要部件，用于容纳阀芯和阀座。
阀盖用于固定阀杆和执行机构。
2. 阀芯和阀座：阀芯是调节阀的关键部件，通过上下运动来改变阀门的开度。
阀座是阀芯的配套部件，用于控制流体的流量。
3. 阀杆：阀杆是连接阀芯和执行机构的部件，通过执行机构的作用使阀芯上下运动。
4. 执行机构：调节阀的执行机构可以是手动操作，也可以是电动、气动或液动操作。
执行机构通过对阀杆的作用使阀芯上下运动，从而改变阀门的开度。
二、调节阀的工作原理主要包括流体力学原理和控制原理。
1. 流体力学原理：当流体通过调节阀时，流体的流速和压力会发生变化。
调节阀的阀芯通过上下运动改变阀门的开度，从而改变流体的流通面积，进而影响流体的流速和压力。
2. 控制原理：调节阀根据系统的需求，通过执行机构控制阀芯的运动，从而实现对流体流量和压力的调节。
控制原理可以分为开环控制和闭环控制两种方式。
- 开环控制：开环控制是指根据系统需求设定阀门的开度，通过执行机构将阀芯调整到相应位置，从而实现对流体流量和压力的调节。
但开环控制不能自动根据实际情况进行调整，容易受到外界因素的影响。
- 闭环控制：闭环控制是指通过传感器获取系统的实时数据，并将数据反馈给控制器进行处理，控制器根据设定值和反馈值的差异来调整阀门的开度，从而实现对流体流量和压力的精确调节。
闭环控制能够自动根据实际情况进行调整，具有更好的稳定性和精度。
三、调节阀的应用调节阀广泛应用于各个行业，下面以石油化工行业为例介绍其应用：1. 炼油厂：在炼油过程中，调节阀用于控制原油、汽油、柴油等介质的流量和压力，以实现炼油过程的稳定和优化。
气动调节阀在化工生产中是很重要的，它是组成工业自动化系统的重要环节，它就像是生产过程自动化的手和脚一样必须。
气动调节阀在石油、化工、电力、冶金等工业企业中都有着广泛的应用，接下来就带大家来了解气动调节阀的相关知识。
气动调节阀工作原理图解：气动调节阀通常由气动执行机构和调节阀连接安装调试组成，气动执行机构可分为单作用式和双作用式两种，单作用执行器内有复位弹簧，而双作用执行器内没有复位弹簧。
其中单作用执行器，可在失去起源或突然故障时，自动归位到阀门初始所设置的开启或关闭状态。
气动调节阀根据动作形式分气开型和气关型两种，即所谓的常开型和常闭型，气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。
气动调节阀结构气动调节阀主要由气动执行机构、阀体和附件三部分组成。
执行机构以洁净压缩空气为动力，接收4~20毫安电信号或20~100KPa气信号，驱动阀体运动，改变阀芯与阀座间的流通面积，从而达到调节流量的作用。
为了改善阀门的线性度，克服阀杆的摩擦力和被调介质工况（温度、压力）变化引起的影响，使用阀门定位器与调节阀配套，从而使阀门位置能按调节信号精准定位。
执行机构由隔膜/活塞、弹簧、手轮、气动杆、连轴器等主要部件构成；阀体的主要部件有阀笼、阀瓣、阀座、阀杆、阀笼压环等；其他附件如电磁阀、减压阀、过滤器、电流/气压转换器、定位器、流量放大器等。
为了机组安全运行，一些重要的阀门设计有电磁阀、保位阀、快速泄压阀等附件，确保调节阀在失电、失信号或失气情况下实现快开（关）或保卫功能（三断自锁保护功能），满足工艺系统安全运行要求。
控制阀的三断保护：断气源保护、断电源保护和断信号源保护。
气动调节阀结构图气动调节阀作用方式：气开型（常闭型）是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上限时，阀门处于全开状态。
反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。

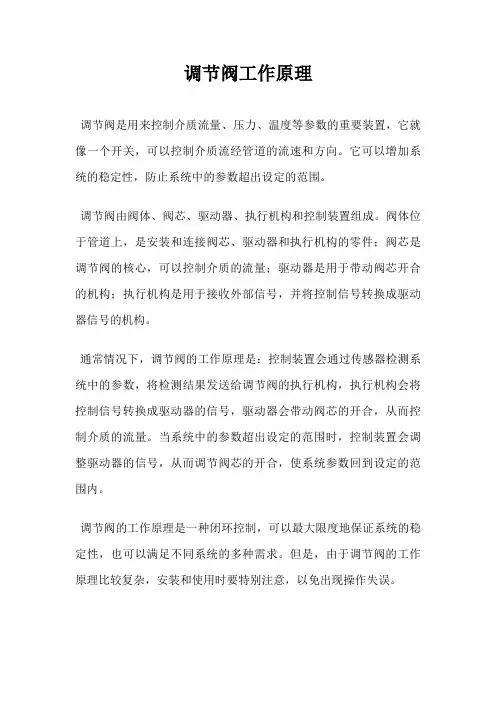

调节阀工作原理
调节阀是用来控制介质流量、压力、温度等参数的重要装置，它就像一个开关，可以控制介质流经管道的流速和方向。
它可以增加系统的稳定性，防止系统中的参数超出设定的范围。
调节阀由阀体、阀芯、驱动器、执行机构和控制装置组成。
阀体位于管道上，是安装和连接阀芯、驱动器和执行机构的零件；阀芯是调节阀的核心，可以控制介质的流量；驱动器是用于带动阀芯开合的机构；执行机构是用于接收外部信号，并将控制信号转换成驱动器信号的机构。
通常情况下，调节阀的工作原理是：控制装置会通过传感器检测系统中的参数，将检测结果发送给调节阀的执行机构，执行机构会将控制信号转换成驱动器的信号，驱动器会带动阀芯的开合，从而控制介质的流量。
当系统中的参数超出设定的范围时，控制装置会调整驱动器的信号，从而调节阀芯的开合，使系统参数回到设定的范围内。
调节阀的工作原理是一种闭环控制，可以最大限度地保证系统的稳定性，也可以满足不同系统的多种需求。
但是，由于调节阀的工作原理比较复杂，安装和使用时要特别注意，以免出现操作失误。
调节阀工作原理
调节阀是液体或气体流动控制或使用的重要机械装置，它可以根据控制信号调整流量大小，以满足系统中负载能力的变化，并保持系统稳定。
它已经广泛应用于工业设备和机械系统中。
调节阀的运行和工作原理非常复杂，下面我们来研究调节阀的工作原理。
首先，调节阀的基本组成部分是阀体、阀芯、阀杆和执行机构。
阀芯通过电磁力、液压力或其他形式的信号来控制阀体的开启和关闭，因而改变流体的流量。
阀芯的结构和材料不同，可以分为闭阀、定向调节阀和多功能调节阀等几种类型。
下面来看看调节阀的工作原理。
调节阀是通过一个动力源或外部信号源来控制阀门的开启和关闭，这个动力源或外部信号源可以是电磁力、液压力或电子信号，当调节阀接收到这些信号时，它会发出控制信号来控制阀体的开启和关闭，从而改变流量大小。
调节阀在改变流量大小的同时，还可以改变压力，从而调节系统中的压力负载。
调节阀工作原理非常复杂，但广泛应用于各种工业设备和机械系统之中，调节阀可以调整流量、压力，满足系统中负载能力的变化，维护系统的稳定性，是系统必不可少的重要控制元件。
总之，调节阀的工作原理可以从三个方面来探讨：首先，通过外部信号源来控制阀门的开启和关闭；其次，通过改变阀门的开启和关闭来改变流量；最后，通过改变流量来改变压力，从而满足系统中负载能力的变化，保持系统的稳定。
调节阀是工业设备和机械系统中不可或缺的重要控制元件，它可以有效地控制和调节流量和压力，满足
系统的需求。
调节阀的工作原理调节阀是一种用于控制流体介质流量、压力和温度的装置，广泛应用于工业生产和流程控制系统中。
它通过改变阀门的开度来调节流体的流量或者压力，以实现对系统的精确控制。
本文将详细介绍调节阀的工作原理。
一、调节阀的基本组成和分类调节阀主要由阀体、阀瓣、阀座、阀杆、传动装置和执行机构等组成。
根据阀瓣的结构形式，调节阀可分为直通式调节阀、角式调节阀和直角式调节阀等不同类型。
二、调节阀的工作原理调节阀的工作原理基于流体力学原理和控制理论。
当调节阀处于关闭状态时，阀瓣与阀座密切贴合，阻挠流体通过。
当需要调节流量或者压力时，通过控制阀门的开度来改变流体的流通面积，从而实现对流量或者压力的调节。
调节阀的工作原理可以分为两种方式：自动调节和手动调节。
1. 自动调节自动调节是指调节阀通过传感器感知流体介质的参数（如压力、温度、流量等），并将这些参数信号传递给执行机构，由执行机构根据预设的控制策略来调节阀门的开度。
常见的自动调节方式有比例调节、积分调节和微分调节等。
- 比例调节：根据流体参数与设定值之间的偏差，控制阀门的开度与偏差成比例的关系。
当偏差增大时，阀门开度增加，从而增加流体的流量或者压力，使偏差减小。
- 积分调节：根据流体参数与设定值之间的积分偏差，控制阀门的开度与积分偏差成比例的关系。
积分调节可以消除稳态误差，提高系统的响应速度和稳定性。
- 微分调节：根据流体参数与设定值之间的微分偏差，控制阀门的开度与微分偏差成比例的关系。
微分调节可以抑制系统的超调和振荡，提高系统的动态响应性。
2. 手动调节手动调节是指通过人工操作阀门的开度来实现对流体的调节。
手动调节通常用于简单的控制系统或者在自动调节失效时作为备用手段。
手动调节阀门通常配备有手轮、手柄或者手动螺杆等装置，通过旋转或者推动来改变阀门的开度。
三、调节阀的特点和应用调节阀具有以下特点：1. 精确控制：调节阀可以实现对流体的精确控制，满足不同工艺过程对流量、压力和温度等参数的要求。
气动调节阀常见于钢铁行业，尤其广泛应用于加热炉、卷取炉等燃烧控制系统。
本文根据气动调节阀的结构和工作原理对在气动调节阀在日常使用的常规维护和常见故障进行了分析研究，为设备维护和故障维修提供了参考。
本文以美国博雷(BARY)厂家生产的S92/93系列的气动执行机构为例，结合现场实际使用情况，进行了分析和总结。
阀门公称直径DN250，介质为混合煤气，气源为仪表压空，压力为3-5Bar，电磁阀为24V。
1、气动调节阀的结构和工作原理1.1、气动调节阀的结构气动调节阀由执行机构和阀体两部分组成。
1.2、气动调节阀的工作原理气动调节阀的工作原理：气动调节阀由执行机构和调节机构组成。
执行机构是调节阀的推力部件，当调节器或定位器得到4-20mA信号时，控制电磁阀24V信号到，打开，使得仪表压空进入执行机构汽缸，转动阀杆使阀体动作，当到达需要指定开度时，位置反馈使得定位器停止信号输出，维持当前位置。
当需要关闭阀门时，定位器得到关闭信号，使电磁阀停止供气，汽缸靠内部弹簧反作用力，使阀门关闭。
当需要从满度减少开度时，定位器输出气源压力会减弱，弹簧自身反作用力致使阀门向关闭方向动作，直至信号压力与弹簧压力平衡，到达指定开度，以此来控制该介质流量。
2、气动调节阀的日常维护在对气动调节阀日常点巡检中，要注意以下几点：一是检查仪表气源是否正常，检查过滤器、减压阀是否正常，观察压力是否在3-5Bar;二是观察汽缸有无漏气现象，尤其是阀杆连接处和两端盖处;三是检查电磁阀是否工作正常，有无漏气现象;四是检查定位器工作是否正常，有无漏气现象;五是检查所有连接部件固定螺丝是否紧牢;六是尽量避免过多浮灰覆盖到执行机构上，要市场保持工作环境清洁。
3、气动调节阀常见故障原因分析3.1、气动调节阀无反馈信号气动调节阀的信号线由一对控制信号线和一对反馈信号线组成。
当PLC给阀门一个信号时，信号在调节阀的定位器中进行信号转换，通过气源压力来控制阀杆动作。
调节阀的工作原理调节阀是一种常见的工业自动控制装置，用于控制流体介质的流量、压力和温度。
它在工业过程中的应用广泛，包括石化、能源、冶金、造纸等领域。
调节阀的工作原理主要基于流体动力学和静力学原理，下面将详细介绍调节阀的工作原理。
调节阀主要由阀体、阀芯、执行机构和传感器等组成。
其基本工作原理是通过改变阀芯的位置来改变阀口的开度，从而调节流体的流量和压力。
具体来说，调节阀的工作原理包括以下几个关键步骤：1. 流体介质进入阀体：当流体介质进入阀体后，流体会受到阀芯的控制进入阀口，进而通过流道进入下游设备。
2. 产生差压：通过改变阀芯的位置，调节阀产生的压差会作用在流体上，由此产生流体阻力，进而影响流体的流速和流量。
3. 阀芯调节：阀芯的位置决定了阀口的开度。
当阀芯向上移动时，阀口变小，流体的流量减小，反之亦然。
通过控制阀芯的位置，可以精确地调节流体的流量。
4. 液压控制：液压执行机构会根据传感器的反馈信息对阀芯进行控制，使其达到预设的位置和开度。
这种液压控制可以实现远程操作和自动控制，提高系统的可靠性和稳定性。
5. 反馈控制：传感器会监测阀芯位置和开度，并将反馈信号传输给液压执行机构。
根据反馈信号，液压执行机构会调整阀芯的位置，保持阀口的开度恒定，从而实现精确的流量和压力控制。
调节阀的工作原理可以根据不同的应用需求来设计和选择。
对于需要大流量和高精度控制的应用，可以选用多级调节阀或特殊结构的调节阀。
而对于一些较为简单的工业过程，常用的单级调节阀已经能够满足要求。
调节阀的工作原理是基于流体力学原理的应用，它通过改变阀芯位置来调节阀口开度，从而控制流体的流量和压力。
在自动化控制系统中，调节阀与传感器和执行机构紧密配合，能够实现精确的流量和压力控制，提高系统的稳定性和可靠性。
因此，深入了解调节阀的工作原理对于工程师和技术人员来说至关重要，而对调节阀的合理选择与使用也对于流体系统的正常运行起着至关重要的作用。
1.3电动调节阀构成、工作原理1.3.1电动调节阀构成及种类（1）电动调节阀构成电动执行器分为电磁式和电动式两类，前者以电磁阀及用电磁铁驱动的一些装置为主；电动式即由电动机提供动力，输出转角或直线位移，用来驱动阀门或其他装置的执行机构。
对这种机构的要求是：对于输出为转角的执行机构要有足够的转矩，对于输出为直线位移的执行机构要有足够的力，以便克服负载的阻力。
特别是高温高压阀门，其密封填料压得比较紧，长时间关闭之后再开启时往往比正常情况要费更大的力。
至于动作速度并不一定很高，因为流量调节和控制不需要太快。
为了加大输出转矩或力，电动机的输出轴都有减速器，如果电机本身就是低速的，减速器可以简单些。
电动式执机构接受4-20MA的输入信号，并将其转换成相应的输出力和直线位移或输出力矩和角位移，以推动调节机构动作。
电动执行机构由伺服放大器、伺服电机、位置发送器和减速器四部分组成，其构成原理如图所示。
图1.3.1－1电动式执行机构主要分为两大类：直行程和角行程。
角行程式执行机构又可分为单转式和多转式，单转式输出的角位移一般小于360°，通常简称角行程式执行机构；多转式的角位移超过360°，可达数圈，所以称为多转式电动执行机构，它和闸阀等多转式调节机构配套使用。
对执行器来说，最主要的参数是输出转矩或力的大小，其次是行程和全行程时间。
（2）电动式执行器种类①积分式电动执行器，没有前置放大器，直接靠开关的动作来控制伺服电机。
控制正反转的开关K1和K2用有三个位置的扳键代替（通常用U型操作器就能与伺服电机配合）。
扳键在中央时，两个开关都不通，电机停止不动；在左边位置时相当于K1通，电机正转；在右边位置时相当于K2通，电机反转。
至于输出轴的转角位置要看向哪个方向转，以及转多长时间而定。
因为电动机在恒定电压下带动恒定的负载，其转速基本上不变，所以输出转角是转速对时间的积分。
与此对应，一般的带前置放大器和阀位反馈的执行器就是比例式执行器。
自动调节阀工作原理
自动调节阀是一种常见的工业控制设备，它可以根据输入信号自动调节流量或压力，以达到预定的控制目标。
其工作原理基于流体力学和控制理论，下面我们来详细了解一下。
自动调节阀的主要组成部分包括阀体、阀芯、执行机构、传感器和控制器等。
其中阀体是阀门的主体部分，通常由铸铁、不锈钢等材料制成，其内部有一个阀座和一个阀门孔。
阀芯则是阀门的关键部件，它可以在阀座上移动，从而控制流体的流量或压力。
执行机构通常是一个电动或气动驱动装置，用于控制阀芯的运动。
传感器和控制器则负责监测和处理输入信号，以控制执行机构的动作。
自动调节阀的工作原理可以分为两个阶段：调节和稳定。
在调节阶段，传感器会监测流体的流量或压力，并将信号传递给控制器。
控制器会根据预设的控制策略计算出阀门的开度，然后将指令发送给执行机构。
执行机构会根据指令控制阀芯的位置，从而调节流体的流量或压力。
在稳定阶段，阀门会根据控制器的指令保持一定的开度，以维持流体的流量或压力在预定的范围内。
自动调节阀的工作原理基于流体力学和控制理论，其优点包括精度高、响应快、可靠性强等。
它广泛应用于化工、石油、电力、水处理等领域，用于控制流体的流量、压力、温度等参数。
在实际应用中，需要根据具体的工艺要求选择合适的自动调节阀，并进行正确的安装、调试和维护，以确保其正常运行和长期稳定性。
气动调节阀的结构和原理气动调节阀是一种控制流体流量和压力的装置，通过气动执行机构将气压信号转换为阀芯运动，在调节阀的进口和出口之间形成阀门开度来控制流体的通断和调节。
本文将详细介绍气动调节阀的结构和工作原理。
一、气动调节阀的结构气动调节阀的结构主要由阀体、阀芯、活塞、气动执行器和配管组成。
1.阀体：阀体是气动调节阀的主要组成部分，一般采用铸造或锻造而成，通常具有高强度、耐腐蚀性和密封性能好的特点。
2.阀芯：阀芯是气动调节阀的关键部件之一，负责控制流体的通断和调节。
阀芯通常呈圆柱形，安装在阀体内部的流道上，可以根据气动执行机构的指令上下移动，从而改变流道的通断程度。
3.活塞：活塞是气动调节阀中的另一重要部件，也是连接阀芯和气动执行机构之间的机械传动部件。
活塞通常呈圆柱形，与阀芯相连，通过气动执行机构的压力变化，驱动活塞上下运动，从而带动阀芯的移动。
4.气动执行机构：气动执行机构是实现气动调节阀控制功能的关键部分，通常由气缸、活塞和气源组成。
当气源输入到气缸内部，气缸的活塞会受到气压力的作用，带动活塞和阀芯运动。
5.配管：配管是将气源和气动执行机构之间进行连接的管道系统，通常由管道、接头和阀门组成。
配管的设计和布置对气动调节阀的工作性能有很大的影响，需要根据具体的应用场景进行合理的设计。
二、气动调节阀的工作原理气动调节阀的工作原理主要包括控制信号的输入、气动执行机构的工作和阀芯的调节。
1.控制信号的输入：控制信号一般由外部控制系统发送给气动调节阀，可以是4-20mA电信号、0-10V电信号或数字信号等。
根据不同的控制要求和信号类型，可以选择不同的控制器和信号转换装置。
2.气动执行机构的工作：当控制信号进入气动执行机构时，通过气缸内部的阀门和活塞的协同作用，将气压信号转换为阀芯的运动。
-当控制信号的压力变化时，气动执行机构会根据信号的大小和方向，调整气缸内部的阀门位置，进一步调整阀芯的运动。
-当气压输入气缸的上方时，活塞会被推向下方，进而带动阀芯向下运动，从而增加流道的通断程度。
高压调门（高压调节阀）执行机构的工作原理
高压调节阀执行机构属连续控制型执行机构，可以将高压调节汽阀控制在任一位置上，成比例地调节进汽量以适应汽轮机运行的需要。
经计算机运算处理后的开大或关小高压调节汽阀的电气信号经过伺服放大器放大后，在电液伺服阀中将电气信号转换为液压信号，使电液伺服阀主阀芯移动，并将液压信号放大后控制高压抗燃油油的通道，使高压抗燃油油进入执行机构活塞杆下腔，使执行机构活塞向上移动，带动高压调节汽阀使之开启，或者是使压力油自活塞杆下腔泄出，借弹簧力使活塞下移，关闭高压调节汽阀。
当执行机构活塞移动时,同时带动二个线性位移传感器（LVDT），将执行机构活塞的位移转换成电气信号，作为负反馈信号与前面计算机处理后送来的信号相叠加，输入伺服放大器。
当伺服放大器输入信号为零时，伺服阀的主阀回到中间位置，不再有高压油通向执行机构活塞杆下腔，此时高压调节汽阀便停止移动，停留在一个新的工作位置。
在该执行机构控制块上装有一个卸荷阀。
当汽机转速超过103%额定转速或发生故障需紧急停机时，危急遮断系统动作时，使超速保护母管油泄去，卸荷阀快速打开，迅速泄去执行机构活塞杆下腔的压力油，在弹簧力的作用下迅速关闭各高压调节汽阀。
汽轮机工作转速达到额定转速的109-111%时危急遮断器动作，关闭高、中压主汽阀和高、中压调节阀。
母管油泄去，卸荷阀快速打开，迅速泄去执行机构活塞杆下腔的压力油，在弹簧力的作用下迅速关闭各高压调节汽阀。
调节阀的结构形式、特点、工作原理、设计与选型原则一、概述：1、调节阀是一种用于控制流体介质流量、压力和温度的装置。
它通过改变阀门的开度来调节流体的流量，从而实现对流体系统的控制。
调节阀广泛应用于石油、化工、电力、冶金、制药、食品等工业领域，具有重要的作用。
2、调节阀是气动执行机构和电动执行机构配套使用的阀门。
它由一个主阀及其附设的导管、导套、活塞、弹簧等附件组成。
主阀主要由塞型阀芯（密封座）、主阀体（缸体）和连接件（定位器）组成。
3、调节阀是制造业里非常重要的流体控制元件，合理、正确的选型将为工业控制系统提高效率、保证生产安全、节约能源、提高经济效益。
4、在生产现场，调节阀直接控制着工艺介质，有些介质成分比较复杂，尤其是高温、高压、易燃、易爆等特殊情况，若选择不当，往往给生产控制带来困难，以致调节质量下降，甚至造成严重的生产事故。
二、调节阀的结构型式、特点及工作原理：1、闸阀式调节阀：闸阀式调节阀是以闸阀作为调节介质的调节装置，它的主要特点是流体的流量可以比较的控制。
它的工作原理是，当控制信号发生变化时，控制阀杆转动，改变闸阀的开度，从而改变流量。
2、旋塞式调节阀：旋塞式调节阀是以旋塞作为调节介质的调节装置，它的主要特点是能够调节流量的范围比较大，而且操作简单。
它的工作原理是，当控制信号发生变化时，控制阀杆转动，改变旋塞的开度，从而改变流量。
3、蝶阀式调节阀：蝶阀式调节阀是以蝶阀作为调节介质的调节装置，它的主要特点是可以调节流量的范围比较大，而且操作简单。
它的工作原理是，当控制信号发生变化时，控制阀杆转动，改变蝶阀的开度，从而改变流量。
4、气动薄膜式调节阀：气动薄膜式调速装置由气动薄膜式调速装置的主机、电磁铁和电源三部分组成。
主机部分包括气缸1（1个或2个）；气缸2（2个）；单向活接头（3个）；手动操作手柄（1个）。
电磁铁部分包括电磁铁1（1只），线圈1（4根），固定螺帽3颗。
电源部分包括交流220伏50Hz单相三线制供电线路。
调节阀的工作：原理与工作机制调节阀作为工业自动化控制的关键组件，广泛应用于石油、化工、电力、冶金、环保等多个领域。
它们的主要作用是根据控制系统的信号，自动调节流体的流量，以维持工艺过程的稳定性和精确性。
请跟随北高科阀门一起深入探讨调节阀的工作原理和工作机制，为工程师和技术人员提供专业的技术参考。
一、调节阀的基本组成调节阀主要由阀体、阀盖、阀芯、阀座、执行机构等部分组成。
阀体和阀盖构成阀门的外壳，阀芯和阀座则负责控制流体的流通，执行机构则提供动力，驱动阀芯移动。
二、调节阀的工作原理1. 输入信号：控制系统根据工艺要求，输出一个信号给调节阀的执行机构。
2. 信号转换：执行机构将输入信号转换为机械位移，如气动执行机构将气压信号转换为活塞的直线运动。
3. 阀芯移动：执行机构的机械位移带动阀芯在阀座内上下移动，改变流体通道的截面积。
4. 流量调节：随着阀芯位置的改变，流体的流量相应变化，从而达到调节工艺参数的目的。
三、调节阀的类型1. 直通单座调节阀：结构简单，适用于一般介质的流量控制。
2. 直通双座调节阀：具有较好的密封性能和平衡性，适用于压差较大的场合。
3. 角式调节阀：流体流动方向发生改变，适用于安装空间受限的场合。
4. 蝶阀：结构紧凑，适用于大流量、低压差的控制。
四、调节阀的流量特性1. 线性特性：阀芯移动与流量变化成线性关系，适用于控制精度要求不高的场合。
2. 等百分比特性：阀芯移动与流量变化的平方根成线性关系，适用于控制压力变化的场合。
3. 抛物线特性：阀芯移动与流量变化的平方成正比，适用于控制粘度变化的场合。
五、执行机构的类型1. 气动执行机构：利用压缩空气作为动力源，结构简单，反应速度快。
2. 电动执行机构：利用电力作为动力源，控制精度高，适用于智能控制系统。
3. 液动执行机构：利用液压油作为动力源，输出力大，适用于大型阀门。
六、调节阀的控制方式1. 开关控制：阀门只有全开和全关两种状态，适用于简单的启停控制。
调节阀的工作原理调节阀是一种用于控制流体介质流量、压力和温度的装置，广泛应用于工业生产和管道系统中。
它通过改变阀门开度来调节介质的流量，从而实现对系统参数的控制。
一、调节阀的基本结构和工作原理1. 基本结构调节阀通常由阀体、阀盘、阀杆、阀座和执行机构等组成。
阀体是调节阀的主要部件，用于容纳阀盘和阀座。
阀盘是用来控制介质流量的核心部件，通过阀盘的开度来调节流量。
阀杆是连接阀盘和执行机构的部件，通过阀杆的上下运动来控制阀盘的开度。
阀座是阀盘的密封部件，用于保证阀门的密封性能。
2. 工作原理调节阀的工作原理是通过改变阀盘的开度来调节介质的流量。
当阀盘彻底关闭时，介质无法通过阀门，流量为零。
当阀盘彻底打开时，介质可以无妨碍地通过阀门，流量最大。
在阀盘从关闭到打开的过程中，阀盘的开度和流量呈线性关系。
调节阀的开度由执行机构控制，执行机构可以是手动操作的，也可以是电动、气动或者液动的自动控制装置。
当控制系统对介质流量、压力或者温度有要求时，执行机构会根据指令改变阀盘的开度，从而实现对系统参数的调节。
二、调节阀的工作特点1. 精度高调节阀具有较高的控制精度，可以根据需要调节介质的流量、压力和温度。
通过改变阀盘的开度，可以实现对流量的连续调节，满足工艺过程对流量的精确控制要求。
2. 响应速度快调节阀的执行机构能够快速响应控制系统的指令，实现对阀盘开度的即时调节。
这使得调节阀在工业生产中可以对流量、压力和温度的变化进行及时调节，保证系统的稳定运行。
3. 调节范围广调节阀的开度范围较大，可以实现从彻底关闭到彻底打开的连续调节。
这使得调节阀能够适应不同工艺过程对流量的不同需求，具有较大的适合范围。
4. 密封性能好调节阀的阀座和阀盘采用密封结构，能够有效防止介质泄漏。
通过选择合适的密封材料和采用先进的密封技术，可以提高调节阀的密封性能，确保系统的安全运行。
5. 耐腐蚀性强调节阀的阀体和阀盘通常采用耐腐蚀材料制成，能够在腐蚀性介质中长期使用而不受损。
调节阀的结构、分类、特点、选择及维护使用1、概念调节阀也称为执行器，它由执行机构和调节机构两部分组成。
其中执行机构是调节阀的推动部分，它按控制信号的大小产生相应的推力，通过阀杆使调节阀阀芯产生相应的位移。
调节机构是调节阀的调节部分，它与调节介质直接接触，在执行机构的推动下，改变阀芯与阀座间的流通面积，从而达到调节流量的目的。
2、分类执行器按其能源形式分气动、电动、液动三大类。
气动薄膜式执行器活塞式执行器气动执行器按其执行机构形式分薄膜式、活塞式和长行程式。
电动直行程执行器电动角行程执行器电动和液动执行器按执行机构的运行方式分为直行程和角行程两类。
目前在石化工业中普遍采用气动执行器。
3、调节机构调节机构又称阀。
种类很多，根据结构、用途来分，其基本形式是直通单座阀、直通双座阀、蝶阀、三通阀、偏心旋转阀、套筒阀、角形阀等。
3.1直通单座阀：阀体内只有一个阀芯和阀座，阀杆带动阀芯上下移动来改变阀芯与阀座之间的相对位置，从而改变流体流量。
其主要优点是泄漏量小结构与使用特点：阀体内只有一个阀芯和阀座， DN≥25时，阀芯为双导向（现在的精小型单座阀已改为单导向）；DN≤20的，阀芯为单导向。
其使用特点如下：（1）由于只有一个阀芯，容易保证密封，泄漏量小，但不能完全切断，其标准泄漏量为0.01％Kv，因此适用于泄漏量要求小的场合。
当进一步设计后，可作为切断阀使用。
（2）因为只有一个阀芯，压差对阀芯产生的不平衡推力大，口径越大，上推的不平衡力越大，所以，允许压差△P越小，因此直通单座调节阀仅适用于△P小的场合，否则必须选用推力大的执行机构，或配用阀门定位器。
但口径较小时，因△P作用面积小，也可用于大压差场合。
（（3）因阀体流路较复杂，加之导向处易被固体卡住，不适用于高粘度、悬浮液、含固体颗粒等易沉淀、易堵塞的场合。
该阀主要优点一个：泄漏小；主要缺点三个：允许压差小、易堵卡、太笨重。
3.2直通双座阀：阀体内只有两个阀芯和阀座，阀杆带动阀芯上下移动来改变阀芯与阀座之间的相对位置，从而改变流体流量。
调节阀执行机构的工作原理与分类研究
摘要：调节阀是物料或能量供给系统中不可缺少的重要组成部分，而执行机构是调节阀的关键组成部件。
针对执行机构对调节阀工作性能的影响，分析了调节阀的执行机构类型，讨论了不同类型执行机构的组成、工作原理和特点，在此基础上对不同类型的执行机构适用范围进行了探讨，为调节阀的选择提供指导作用。
1引言
调节阀广泛应用于火力发电、核电、化工等流体控制场合，是工业生产过程最常用的终端控制元件。
执行机构和调节阀门是组成调节阀的两大部件，执行机构根据控制信号驱动调节阀门，对通过的流体进行调节，从而改变操纵变量的数值[1～2]。
作为调节阀的驱动部分，执行机构在很大程度上影响着调节阀的工作性能。
本文讨论了调节阀的执行机构，并对各种类型执行机构的性能特点进行了分析。
2调节阀执行机构
按操作能源的不同，调节阀执行机构可分为气动执行机构、电动执行机构和电液执行机构。
2.1气动执行机构
气动薄膜执行机构是最常用的气动执行机构[3]，工作原理如图1所示。
将20～100kPa的标准气压信号P通入薄膜气室中，在薄膜上便产生一个向下的推力，驱动阀杆部件向下移动，调节阀门打开。
与此同时，弹簧被压缩，对薄膜产生一个向上的反作用力。
当弹簧的反作用力与气压信号在薄膜产生的推力相等时，阀杆部件停止运动。
信号压力越大，在薄膜上产生的推力就越大，弹簧压缩量即调节阀门的开度也就越大。
气动薄膜调节阀
将与执行阀杆刚性连接的调节阀运动部件视为一典型的质量-弹簧-阻尼环节，系统运动受力模型如图2所示。
系统在运动过程满足以下方程：
方程式（1）
式中：m为与执行阀杆刚性连接的运动部件总质量；x为阀杆位移；c为阻尼系数；f为摩擦力；Fs为信号压力在薄膜上产生的推力；G为运动部件总重力；Ft为调节阀所控流体在阀芯上的压力差产生的不平衡力；k为弹簧刚度系数。
当阀杆由下往上运动时，式（1）等号左端各项符号变负。
图2系统运动受力模型
式（1）中的摩擦力是造成调节阀死区与滞后的主要原因[4]。
对于气动执行机构而言，由于工作介质的可压缩性比较大，使得摩擦对其动态响应特性的影响更为显著。
当生产过程受到扰动的影响，虽然调节阀控制器的输出产生了一个用于纠正偏差的控制信号，但由于摩擦的存在，使得该信号并没有产生相应的阀杆位移。
这就要求控制器输出更大的信号，只有当控制信号超过一定范围，即死区，才能使阀杆产生位移。
死区的存在使调节不能及时进行，有时还造成调节的过量，使调节阀的控制品质变差。
为了减小调节阀死区与滞后的影响，除了改进阀杆密封填料结构，采用合适密封材料等外，目前的主要改进措施是通过给气动调节阀配备气动阀门定位器[2]，如图3所示。
波纹管1的信号压力大小由调节阀控制器调节。
当调节阀控制器的输出增大时，波纹管1的信号压力也增大，主杠杆2便绕支点3作逆时针转动，于是喷嘴5与挡板4的距离减小，喷嘴的背压升高，此背压经过放大器6放大后，进入薄膜气室7的压力也开始升高，阀杆8向下移动，并带动反馈杆9绕支点10作逆时针转动，与反馈杆9安装在同一支点的反馈凸轮11跟着作逆时针转动。
与此同时，副杠杆12在滚轮13的作用下开始绕支点14作顺时针转动，反馈弹簧15被拉伸。
当反馈弹簧15对主杠杆2的拉力与信号压力作用在波纹管1上的力达到力矩平衡时，调节阀气动执行阀杆达到平衡位置。
因此，通过气动阀门定位器可以在输入信号与气动调节阀执行阀杆位移（即调节阀开口量）之间建立起一对应的关系。
图3带阀门定位器的气动薄膜调节阀工作原理
添加气动阀门定位器后可以在一定程度上减小气动薄膜调节阀的死区与滞后，但要彻底解决死区与滞后的影响，需从根本上解决调节阀的摩擦力补偿等问题。
除气动薄膜执行机构外，还有气动活塞式执行机构，调节阀执行阀杆通过气缸驱动。
2.2电动执行机构
电动执行机构是采用电动机和减速装置来移动调节阀门的执行机构，需与电动伺服放大器配套使用，其系统组成框图如图4所示。
由于带有位移传感器实时检测执行阀杆的位移，故电动执行机构不需额外配备阀门定位器就可以组成位置反馈控制系统，以调节阀执行阀杆的位移信号作为调节阀控制器的反馈测量信号，将控制器输出的设定信号与反馈测量信号进行比较，当两者有偏差时，改变对伺服放大器的输出，使执行阀杆动作，从而建立起输入信号与调节阀执行阀杆位移（即调节阀开口量）一一对应的关系。
通常电动执行机构的输入信号是标准的电流或电压信号，输出位移可以是直行程、角行程和多转式等类型[2]。
图4电动执行机构组成框图
2.3电液执行机构
电液执行机构将输入的标准电流或电压信号转换为电动机的机械能，然后通过液压泵，将电动机的机械能转化为液压油的压力能，并经管道和控制元件向前传递，最后借助液压执行元件（如液压缸）将液压油的压力能转化为机械能，驱动调节阀阀杆（阀轴）完成直线（回转角度）运动，控制调节阀阀门的开度。
电液执行机构的组成及系统框图如图5所示，位移传感器所形成回路实际起着阀门定位器的作用，建立阀杆位移信号与调节阀控制器输出信号之间的一一对应关系。
图6是某类电液执行机构的工作原理图。
工控机根据调节阀控制系统的设置，经D/A转换后以模拟信号的形式输出设定信号，使电液比例方向阀2的左位工作。
液压泵1输出的压力油一路给蓄能器3充液，储备液压能，以备快速关闭或开启的应急功能，另一路经过电液比例方向阀2的左位进入液压缸6的左腔，推动活塞右移，调节阀门7打开。
位移传感器实时检测调节阀开口量，经过A/D转换后将阀门开度信号输入工控机，经过调节阀控制器的处理后，又将信号输出给电液比例方向阀。
电液比例方向阀根据传来的信号符号与大小确定活塞的移动方向和位移量，也就是调整调节阀开口的大小。
电磁换向阀4用于实现电液调节阀快速关闭或开启的应急功能，而手动换向阀5用于实现调节阀的机械手轮降级操作。
图5电液执行机构框图
图6电液调节阀系统原理
3调节阀执行机构的应用
气动执行机构具有结构简单、维修方便、价格低廉、抗环境污染等优点，在工业生产中得到了广泛的应用。
但由于气动执行机构的气体工作介质具有较强的可压缩性，使气动执行机构的抗偏离能力比较差，给位置和速度的精确稳定控制带来很大的影响[5]，不适于快速响应和大的执行速度场合，从而限制了气动执行机构在大型精确控制项目中的进一步推广。
电动执行机构动作迅速、响应快、所用电源取用方便、便于进行远距离的信号传递，特别是随着电子与计算机技术在工业控制过程中的广泛应用，电动执行机构具有很大的发展前途。
但由于电动执行机构由电机、减速齿轮箱、控制箱等组成，当实现大推力时，电动执行机构体积太庞大，而且其封闭的结构会产生热，防火防爆差，降低了安全性。
液压传动以几乎不可压缩的高压液体作为传递动力的介质，能够输出大的力或力矩，动作灵敏，运行较为平稳，传动无间隙，可在高速下启动、制动、换向[6~7]。
随着国家大型电站等工业项目的推进，对调节阀提出了大推力（推力矩）、长行程、高精度、快速响应等控制要求。
电液执行机构结合了电子技术和液压技术两个方面的优势，具有控制精度高、响应速度快、输出功率大、信号处理灵活、易于实现各种参量的反馈等优点，
有助于调节阀适应大型工业项目提出的控制要求，同时也适应了现代工业过程控制系统化、智能化不断提高的发展趋势。
4结束语
执行机构是调节阀的关键部件，执行机构类型不同的调节阀工作性能有很大的差异。
控制过程是否平稳取决于调节阀能否准确动作。
选择恰当的调节阀是管路设计的主要内容，也是保证调节系统安全平稳运行的关键所在。
在选择调节阀前应充分了解不同执行机构类型调节阀的特点、适用范围，根据不同的需要选择不同执行机构类型的调节阀。
