【CN109966939A】一种文丘里型微气泡发生器及气液发生器【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201821309240.X(22)申请日 2018.08.14(73)专利权人 嘉诚环保工程有限公司地址 050031 河北省石家庄市裕华区槐安东路162号泰宏大厦3楼(72)发明人 吴江渤　张进学　押玉荣　王晓磊　岳明召　李小亚　范国辉　李曙光　(74)专利代理机构 石家庄海天知识产权代理有限公司 13101代理人 田文其(51)Int.Cl.B01F 5/04(2006.01)B01F 3/04(2006.01)C02F 1/78(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称文丘里微气泡发生器(57)摘要本实用新型属于微气泡产生装置，特别是指一种文丘里微气泡发生器。

包括两端开设有入口及出口的主管，主管的入口接气液混合泵输出端，主管的入口通过第一文氏管接气液混合泵输出端，主管的出口通过第二文氏管输出，第一文氏管及第二文氏管自外向内包括依次连接的入口段、收缩段、喉道及扩散段，主管内固定有与物料行进方向同向的螺旋叶片，螺旋叶片上设有开孔，开孔孔径沿径向自内向外依次减小，位于同一圆周上的开孔等角度间隔分布。

本实用新型有效解决了现有技术微气泡产生效果差的技术难题，具有安装便利、微气泡产生及应用效果好等优点。

权利要求书1页 说明书5页 附图3页CN 208727215 U 2019.04.12C N 208727215U1.文丘里微气泡发生器，包括两端开设有入口及出口的主管(5)，主管(5)的入口接气液混合泵输出端，其特征在于主管(5)的入口通过第一文氏管(2)接气液混合泵输出端，主管(5)的出口通过第二文氏管(6)输出，第一文氏管(2)及第二文氏管(6)自外向内包括依次连接的入口段、收缩段、喉道及扩散段，主管(5)内固定有与物料行进方向同向的螺旋叶片(3)，螺旋叶片(3)上设有开孔(7)，开孔(7)孔径沿径向自内向外依次减小，孔径为0.5mm -2.5mm，同一径向上相邻的开孔(7)间距为0.8mm -5mm，环向上相邻的开孔(7)间距为0.8mm -5mm，位于同一圆周上的开孔(7)等角度间隔分布。

专利名称：一种微气泡发生装置专利类型：实用新型专利
发明人：崔恩喜
申请号：CN201820176590.7申请日：20180201
公开号：CN207929023U
公开日：
20181002
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种微气泡发生装置，可用于污水处理、河流湖泊水污染治理、农业栽培、水厂养殖、生物制药等领域。

该装置包括内腔体、内腔顶盖、扩散板、主轴、主轴套筒、进气管、进水管、叶轮、电机；内腔体壁上设有进气管、进水管，内腔调内设置有一主轴，该主轴由上而下依次与内腔顶盖、内腔体顶面、上扩散板、下扩散板、主轴套筒、叶轮和电机相连，所述主轴受电机驱动并带动叶轮、主轴套筒和下扩散板转动。

本实用新型装置运行时通过负压吸入空气和水、间歇进水、磁力线、腔内压力反复变化等方式完成对气水混合液的切割、分散、混合，可产生出粒径在100纳米～3微米不等的微小气泡。

申请人：崔恩喜
地址：天津市和平区西康路和康名邸2号楼1703室
国籍：CN
代理机构：南京知识律师事务所
代理人：卢亚丽
更多信息请下载全文后查看。

一种微纳米气泡发生器的制造方法【专利摘要】一种微纳米气泡发生器，包括气液混合泵，真空水射器和曝气头，气液混合泵的混合液出水口处依次串接有真空水射器、曝气头，气液混合泵的扬程为40—100m。

该微纳米气泡发生器提高了设备的运行效率，具有高效节能的特点。

【专利说明】一种微纳米气泡发生器【技术领域】[0001]本实用新型涉及一种气泡发生装置，具体涉及一种节能高效微纳米气泡发生器。

【背景技术】[0002]曝气工艺在水处理、水产养殖、水稻种植、无土栽培等领域均有广泛应用。

近两年，为了得到较高的溶氧效率，微纳米气泡发生技术得到长足发展。

然而，现有技术中的微纳米气泡发生设备普遍存在以下不足:一，其核心部件单纯采用气液混合泵，虽然溶解效率可达80-100%，但是吸气量仅为8-10%;二，虽然可以气液混合泵串联使用增加吸气量，但是，增大了设备资金投入以及设备功率，即增大了设备运行成本。

【发明内容】[0003]本实用新型是针对上述现有技术的不足，提供一种设计合理的节能高效微纳米气泡发生器。

[0004]本实用新型解决其技术问题所采用的技术方案是:一种微纳米气泡发生器，包括气液混合泵，其特点是气液混合泵的混合液出水口处依次串接有真空水射器、曝气头，所述气液混合泵的扬程为40—100m。

[0005]为了使进入气液混合泵及真空水射器的空气平稳洁净，可以设置空气缓冲罐，气液混合泵的进气口及真空水射器的进气口均与空气缓冲罐相连通。

[0006]气液混合泵的进气管优选硅胶软管，用于臭氧消毒工艺时可采用四氟软管。

[0007]可以在真空水射器进气口处设置流量调节阀，用于调节真空水射器的进气量。

[0008]真空水射器出口管道的直线长度大于0.3m。

[0009]所述曝气头包括刚玉曝气头，刚玉曝气头为柱形有底结构，其柱形外壁为刚玉材料制成的气体扩散板，其开口采用不锈钢接口，且其内部形成有填充空腔，填充空腔内部填充有填料，刚玉曝气头外侧设置有包围刚玉曝气头的切割壳体，开有出气口的切割壳体的内壁固定有切割锯齿。

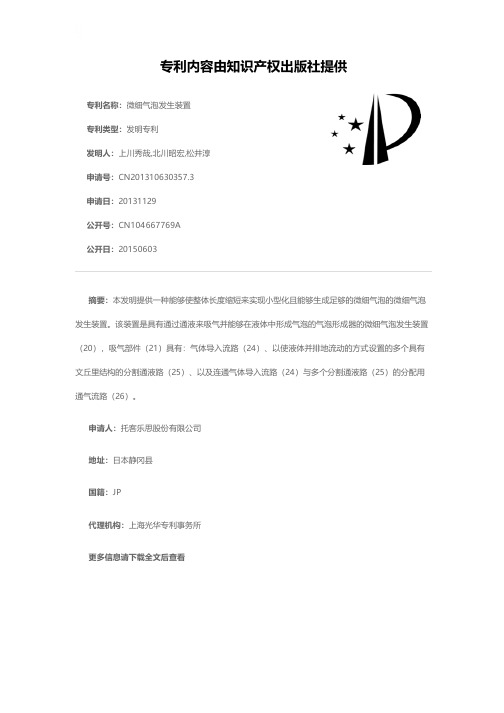

专利名称：微细气泡发生装置
专利类型：发明专利
发明人：上川秀哉,北川昭宏,松井淳申请号：CN201310630357.3
申请日：20131129
公开号：CN104667769A
公开日：
20150603
专利内容由知识产权出版社提供
摘要：本发明提供一种能够使整体长度缩短来实现小型化且能够生成足够的微细气泡的微细气泡发生装置。

该装置是具有通过通液来吸气并能够在液体中形成气泡的气泡形成器的微细气泡发生装置（20），吸气部件（21）具有：气体导入流路（24）、以使液体并排地流动的方式设置的多个具有文丘里结构的分割通液路（25）、以及连通气体导入流路（24）与多个分割通液路（25）的分配用通气流路（26）。

申请人：托客乐思股份有限公司
地址：日本静冈县
国籍：JP
代理机构：上海光华专利事务所
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201811081866.4(22)申请日 2018.09.17(71)申请人 浙江大学地址 310058 浙江省杭州市西湖区余杭塘路866号申请人 中石化南京工程有限公司(72)发明人 黄正梁　帅云　李蒙　蒋燕　杨遥　韩春晓　孙婧元　马炯　王靖岱　阳永荣　(74)专利代理机构 北京聿宏知识产权代理有限公司 11372代理人 吴大建　陈伟(51)Int.Cl.B01F 5/02(2006.01)B01F 3/04(2006.01)B01J 10/00(2006.01)B01J 19/26(2006.01)(54)发明名称一种微气泡发生器和包含该微气泡发生器的气液反应器(57)摘要本发明公开了一种微气泡发生器和包含该微气泡发生器的气液反应器，微气泡发生器包括气体喷洒构件和液体喷洒构件，气体喷洒构件包括进气管以及设置在进气管上的气体喷嘴，液体喷洒构件包括进液管以及设置在进液管上的液体喷嘴，所述气体喷嘴和液体喷嘴相向设置并成对出现。

本发明提供的微气泡发生器利用高速液体射流的剪切作用使气泡发生多次破碎并产生大量微气泡，使用高速液体射流的冲击作用增强气泡的分散，保证了气液混合效果。

权利要求书1页 说明书7页 附图3页CN 110898698 A 2020.03.24C N 110898698A1.一种微气泡发生器，其包括气体喷洒构件和液体喷洒构件，气体喷洒构件包括进气管以及设置在进气管上的气体喷嘴，液体喷洒构件包括进液管以及设置在进液管上的液体喷嘴，所述气体喷嘴和液体喷嘴相向设置并成对出现。

2.根据权利要求1所述的发生器，其特征在于，所述气体喷嘴与液体喷嘴之间的距离为5-100mm，优选为10-30mm。

3.根据权利要求1或2所述的发生器，其特征在于，所述液体喷嘴的出口的面积不小于气体喷嘴的出口的面积。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202020860208.1(22)申请日 2020.05.21(73)专利权人 中国科学院城市环境研究所地址 361021 福建省厦门市集美区集美大道1799号专利权人 厦门理工学院(72)发明人 张胜华　郑运鸿　袁钰林　张有锋　洪少木　(74)专利代理机构 厦门市精诚新创知识产权代理有限公司 35218代理人 何家富(51)Int.Cl.C02F 7/00(2006.01)C02F 3/02(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种微纳米气泡发生器(57)摘要本实用新型涉及环境工程技术领域，特别地涉及一种微纳米气泡发生器。

本实用新型公开了一种微纳米气泡发生器，包括压力溶气腔、进气口、进液口、喷射口、压力活塞和驱动机构，进气口、进液口和喷射口分别与压力溶气腔相连通，进气口上设有进气阀，进液口上设有进液阀，喷射口上设有喷射阀，压力活塞设置在压力溶气腔中，驱动机构用于驱动压力活塞脉动式地压缩该压力溶气腔内的气液混合物。

本实用新型具有小型化，可移动，成本低，操作简单，扩散效果好，溶氧效果好，除污效果好的优点。

权利要求书1页 说明书4页 附图5页CN 212293021 U 2021.01.05C N 212293021U1.一种微纳米气泡发生器，其特征在于：包括压力溶气腔、进气口、进液口、喷射口、压力活塞和驱动机构，进气口、进液口和喷射口分别与压力溶气腔相连通，进气口上设有进气阀，进液口上设有进液阀，喷射口上设有喷射阀，压力活塞设置在压力溶气腔中，驱动机构用于驱动压力活塞脉动式地压缩该压力溶气腔内的气液混合物。

2.根据权利要求1所述的微纳米气泡发生器，其特征在于：所述驱动机构采用脉动式电机来实现。

3.根据权利要求2所述的微纳米气泡发生器，其特征在于：所述脉动式电机采用开关磁阻电机来实现。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201621146412.7(22)申请日 2016.10.21(73)专利权人 杭州巧润科技有限公司地址 310016 浙江省杭州市江干区九环路63号1幢2楼2177室(72)发明人 诸捷　徐中华　(51)Int.Cl.B01F 3/04(2006.01)B01F 7/26(2006.01)(54)实用新型名称一种微纳米气泡发生器的一级气液混合装置(57)摘要本实用新型涉及一种微纳米气泡发生器的一级气液混合装置，其安装于一箱体内，其包括进水管、进气管、三通接口、混合壳体、搅拌叶轮、转轴、一级混合液接口、防水电机以及连接管道；其中，所述进水管、进气管分别连接至三通接口；所述三通接口和混合壳体连通；所述搅拌叶轮收容于混合壳体内；所述转轴连接至防水电机，并由防水电机驱动，其上安装有所述搅拌叶轮；所述一级混合液接口分别和连接管道、混合壳体连通。

本实用新型通过搅拌叶轮紊流搅拌的方式，最大程度的让氧气和水混合，并将气泡体积缩小，保证氧气从液体中不会逃逸，能够有效提高液体中的溶解氧。

权利要求书1页 说明书2页 附图4页CN 206103733 U 2017.04.19C N 206103733U1.一种微纳米气泡发生器的一级气液混合装置，其安装于一箱体内，其特征在于：包括进水管、进气管、三通接口、混合壳体、搅拌叶轮、转轴、一级混合液接口、防水电机以及连接管道；其中，所述进水管、进气管分别连接至三通接口；所述三通接口和混合壳体连通；所述搅拌叶轮收容于混合壳体内；所述转轴连接至防水电机，并由防水电机驱动，其上安装有所述搅拌叶轮；所述一级混合液接口分别和连接管道、混合壳体连通。

2.如权利要求1所述的微纳米气泡发生器的一级气液混合装置，其特征在于：所述搅拌叶轮上设有两圈搅拌叶片，且两圈搅拌叶片呈错位排布。
