无轴封磁力泵的知识总结

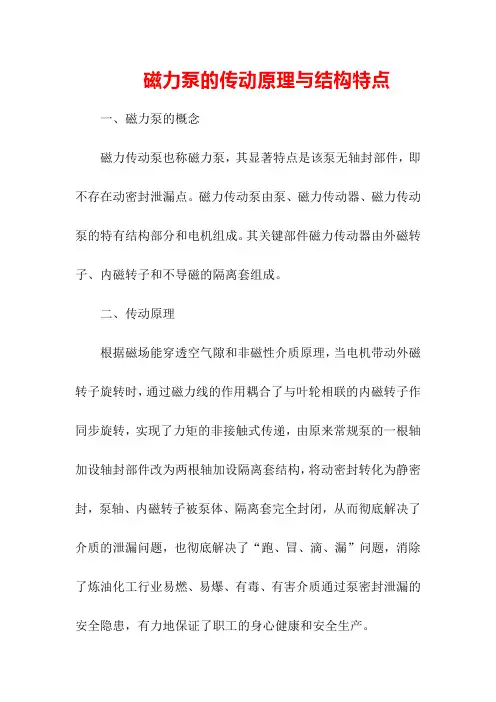

磁力泵的传动原理与结构特点一、磁力泵的概念磁力传动泵也称磁力泵，其显著特点是该泵无轴封部件，即不存在动密封泄漏点。

磁力传动泵由泵、磁力传动器、磁力传动泵的特有结构部分和电机组成。

其关键部件磁力传动器由外磁转子、内磁转子和不导磁的隔离套组成。

二、传动原理根据磁场能穿透空气隙和非磁性介质原理，当电机带动外磁转子旋转时，通过磁力线的作用耦合了与叶轮相联的内磁转子作同步旋转，实现了力矩的非接触式传递，由原来常规泵的一根轴加设轴封部件改为两根轴加设隔离套结构，将动密封转化为静密封，泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了介质的泄漏问题，也彻底解决了“跑、冒、滴、漏”问题，消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患，有力地保证了职工的身心健康和安全生产。

三、磁力泵的工作条件磁力泵输送介质的密度不大于1300kg/m3，粘度不大于30×10-6m3/S的不含铁磁性和纤维的液体。

常规磁力泵的额定温度对于泵体为金属材质或F46衬里，最高工作温度为80℃，额定压力为1.6MPa；高温磁力泵的使用温度≤350℃；对于泵体为非金属材质，最高温度不超过60℃，额定压力为0.6MPa。

对于输送介质密度大于1600kg/m3的液体，磁性联轴器需另行设计。

磁力泵的轴承采用被输送的介质进行润滑冷却，鼓磁力泵一般严禁空载运行。

四、结构特点1.永磁体由稀土永磁材料制成的永磁体工作温度范围广(-45－400℃)，矫顽力高，磁场方向具有很好的各向异性，在同极相接近时也不会发生退磁现象，是一种很好的磁场源。

2.隔离套在采用金属隔离套时，隔离套处于一个正弦交变的磁场中，在垂直于磁力线方向的截面上感应出涡电流并转化成热量。

涡流的表达式为：。

其中Pe－涡流；K—常数；n—泵的额定转速；T －磁传动力矩；F－隔套内的压力；D－隔套内径；一材料的电阻率；—材料的抗拉强度。

当泵设计好后，n、T是工况给定的，要降低涡流只能从F、D、等方面考虑。

磁力泵工作原理磁力泵是一种无轴封、无泄漏的离心泵，其工作原理基于磁力耦合技术。

磁力泵由电机、磁力耦合器、泵体和叶轮组成。

其主要工作原理如下：1. 电机驱动：磁力泵的电机通过旋转产生动力，将能量传递给磁力耦合器。

2. 磁力耦合器：磁力耦合器由外磁铁和内磁铁组成。

外磁铁连接到电机轴上，内磁铁连接到泵轴上。

当电机轴旋转时，外磁铁的磁场会通过泵体中的隔离壁传递给内磁铁，从而实现无接触的能量传递。

3. 泵体和叶轮：泵体是磁力泵的主体部分，通常由不锈钢等材料制成。

泵体内部有一个叶轮，叶轮通过磁力耦合器与电机轴相连。

当电机轴旋转时，磁力耦合器的磁场会驱动叶轮旋转。

4. 磁力传递：磁力耦合器通过磁力传递将电机轴的动力传递给泵轴，使叶轮在泵体内旋转。

由于磁力耦合器的存在，泵体和叶轮与外界完全隔离，避免了泄漏的风险。

5. 吸入和排出：当叶轮旋转时，泵体内的液体被吸入叶轮中心，然后被离心力推向泵体的出口。

这样，磁力泵就能够将液体从低压区域输送到高压区域，实现流体的输送功能。

磁力泵的工作原理使其具有以下优点：1. 无泄漏：由于磁力泵没有轴封，液体无法通过泵体进入外界，从而避免了泄漏的风险。

这使得磁力泵非常适用于处理有毒、腐蚀、易燃和易爆等危险介质。

2. 无接触：磁力泵通过磁力耦合器实现能量传递，泵体和叶轮与外界完全隔离，无需轴封。

这种无接触的设计减少了泵的磨损和维护成本。

3. 节能环保：磁力泵的无泄漏设计减少了能源的浪费，同时也减少了对环境的污染。

此外，磁力泵通常采用高效电机，具有较低的能耗。

4. 高可靠性：磁力泵的无轴封设计减少了泵的故障点，提高了泵的可靠性和使用寿命。

同时，由于泵体和叶轮之间没有接触，磁力泵能够处理高温、高粘度和含固体颗粒的介质。

需要注意的是，磁力泵也有一些限制和注意事项：1. 温度限制：磁力泵的磁力耦合器通常由永磁材料制成，对温度敏感。

因此，在使用磁力泵时，需要注意介质的温度是否在磁力耦合器的工作温度范围内。

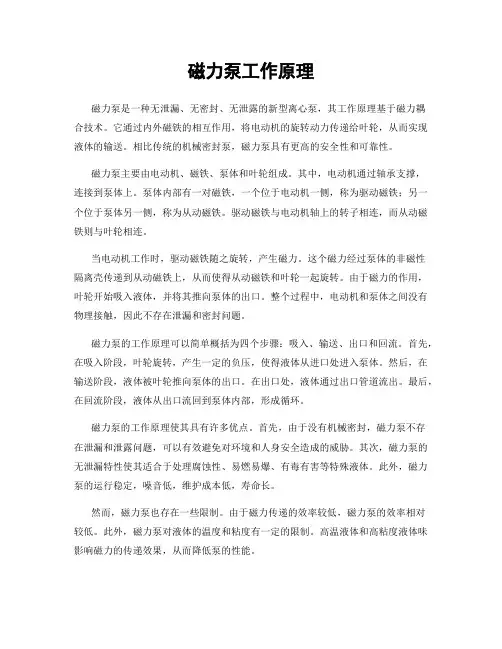

磁力泵工作原理磁力泵是一种无泄漏、无密封、无泄露的新型离心泵，其工作原理基于磁力耦合技术。

它通过内外磁铁的相互作用，将电动机的旋转动力传递给叶轮，从而实现液体的输送。

相比传统的机械密封泵，磁力泵具有更高的安全性和可靠性。

磁力泵主要由电动机、磁铁、泵体和叶轮组成。

其中，电动机通过轴承支撑，连接到泵体上。

泵体内部有一对磁铁，一个位于电动机一侧，称为驱动磁铁；另一个位于泵体另一侧，称为从动磁铁。

驱动磁铁与电动机轴上的转子相连，而从动磁铁则与叶轮相连。

当电动机工作时，驱动磁铁随之旋转，产生磁力。

这个磁力经过泵体的非磁性隔离壳传递到从动磁铁上，从而使得从动磁铁和叶轮一起旋转。

由于磁力的作用，叶轮开始吸入液体，并将其推向泵体的出口。

整个过程中，电动机和泵体之间没有物理接触，因此不存在泄漏和密封问题。

磁力泵的工作原理可以简单概括为四个步骤：吸入、输送、出口和回流。

首先，在吸入阶段，叶轮旋转，产生一定的负压，使得液体从进口处进入泵体。

然后，在输送阶段，液体被叶轮推向泵体的出口。

在出口处，液体通过出口管道流出。

最后，在回流阶段，液体从出口流回到泵体内部，形成循环。

磁力泵的工作原理使其具有许多优点。

首先，由于没有机械密封，磁力泵不存在泄漏和泄露问题，可以有效避免对环境和人身安全造成的威胁。

其次，磁力泵的无泄漏特性使其适合于处理腐蚀性、易燃易爆、有毒有害等特殊液体。

此外，磁力泵的运行稳定，噪音低，维护成本低，寿命长。

然而，磁力泵也存在一些限制。

由于磁力传递的效率较低，磁力泵的效率相对较低。

此外，磁力泵对液体的温度和粘度有一定的限制。

高温液体和高粘度液体味影响磁力的传递效果，从而降低泵的性能。

总结起来，磁力泵是一种基于磁力耦合技术的无泄漏离心泵。

它通过内外磁铁的相互作用，实现了液体的输送，具有安全可靠、无泄漏、无泄露等优点。

然而，磁力泵的效率相对较低，并对液体的温度和粘度有一定的限制。

在实际应用中，需要根据具体的工艺要求和液体性质选择合适的磁力泵。

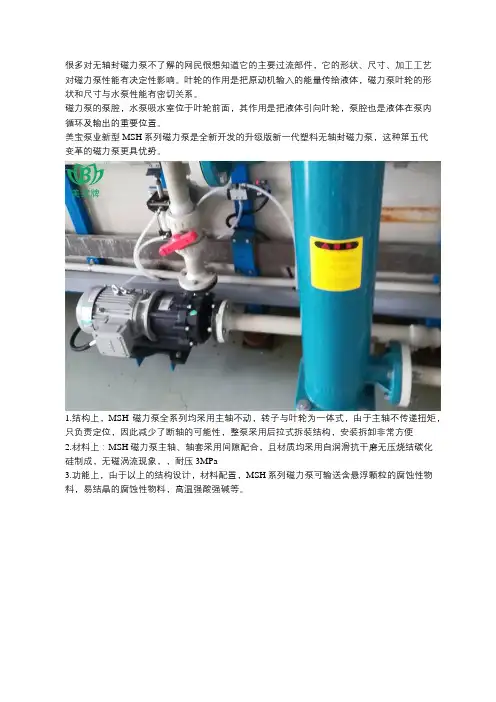

很多对无轴封磁力泵不了解的网民很想知道它的主要过流部件，它的形状、尺寸、加工工艺
对磁力泵性能有决定性影响。

叶轮的作用是把原动机输入的能量传给液体，磁力泵叶轮的形
状和尺寸与水泵性能有密切关系。

磁力泵的泵腔，水泵吸水室位于叶轮前面，其作用是把液体引向叶轮，泵腔也是液体在泵内
循环及输出的重要位置。

美宝泵业新型MSH系列磁力泵是全新开发的升级版新一代塑料无轴封磁力泵，这种第五代
变革的磁力泵更具优势。

1.结构上，MSH磁力泵全系列均采用主轴不动，转子与叶轮为一体式，由于主轴不传递扭矩，只负责定位，因此减少了断轴的可能性，整泵采用后拉式拆装结构，安装拆卸非常方便
2.材料上：MSH磁力泵主轴、轴套采用间隙配合，且材质均采用自润滑抗干磨无压烧结碳化
硅制成，无磁涡流现象，，耐压3MPa
3.功能上，由于以上的结构设计，材料配置，MSH系列磁力泵可输送含悬浮颗粒的腐蚀性物料，易结晶的腐蚀性物料，高温强酸强碱等。

磁力泵的工作原理、结构原理磁力泵是一种无泄漏、无轴封的泵类产品。

它的工作原理是利用电磁感应原理将电能转换成机械能，通过磁力传递实现流体的抽送。

磁力泵广泛应用于化工、医药、电子、冶金、环保等行业中对介质无污染、无泄漏要求较高的场合。

磁力泵的结构原理主要由泵体、涡轮、磁铁、罩套、泵口、拉杆、机械密封和电磁铁等部分组成。

泵体是磁力泵的主要构件之一，它通常由金属材料制成，表面经过防腐蚀处理。

它的内部有一条流体通道，起到容纳和导流液体的作用。

涡轮是磁力泵的转子部分。

它通常由金属材料制成，具有一定的叶片结构。

当涡轮受到驱动力时，它会旋转，产生离心力，将流体推送到泵体内，并增加流体的压力。

磁铁是磁力泵的固定子部分，通常由永磁材料制成。

当外加电流通过电磁铁时，它会产生磁场，与涡轮上的磁铁产生相互作用，通过磁力传递实现涡轮的旋转。

罩套是磁力泵的保护外壳，通常由金属材料制成。

它的主要作用是保护涡轮和磁铁，避免外部环境对其产生影响，同时也起到了美观的作用。

泵口是磁力泵的进出口部分，它与流体通道相连，起到导流作用。

泵口通常由金属材料制成，能够承受一定的压力。

拉杆是磁力泵的连接部件，通常由金属材料制成，负责将涡轮和电磁铁通过磁性连接在一起，使得涡轮能够跟随电磁铁的运动而旋转。

机械密封是磁力泵的关键部分，它通常由耐腐蚀材料制成。

机械密封主要起到密封泵体与涡轮之间的作用，避免流体泄漏。

由于磁力泵不需要轴封，因此机械密封对液体无泄漏、无污染的需求更高。

电磁铁是磁力泵的传动装置，通常由电磁线圈和铁芯组成。

当外加电流通过电磁线圈时，它会产生磁场，使得涡轮上的磁铁受到磁力作用，从而实现涡轮的旋转。

总结起来，磁力泵的工作原理就是利用电能转换成机械能，通过磁力传递实现流体的抽送。

其结构原理主要由泵体、涡轮、磁铁、罩套、泵口、拉杆、机械密封和电磁铁等部分组成。

通过这些部件的相互配合和作用，磁力泵能够实现无泄漏、无轴封的要求，广泛应用于各个行业中。
