2020年中考物理考点凸透镜成像规律

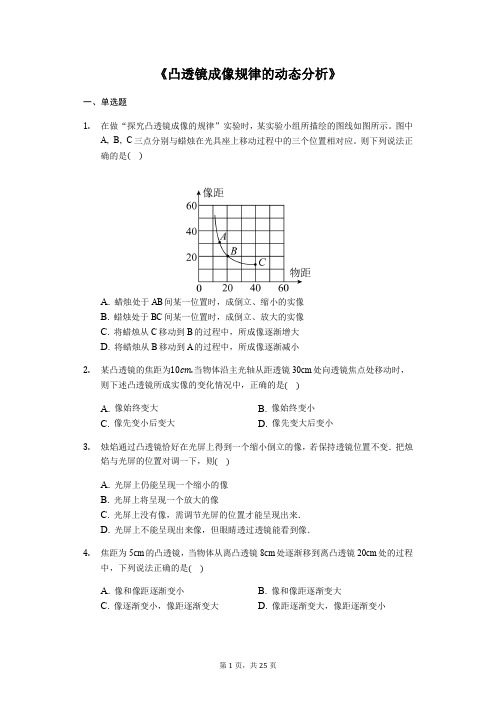

《凸透镜成像规律的动态分析》一、单选题1.在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的图线如图所示。

图中A，B，C三点分别与蜡烛在光具座上移动过程中的三个位置相对应。

则下列说法正确的是A. 蜡烛处于AB间某一位置时，成倒立、缩小的实像B. 蜡烛处于BC间某一位置时，成倒立、放大的实像C. 将蜡烛从C移动到B的过程中，所成像逐渐增大D. 将蜡烛从B移动到A的过程中，所成像逐渐减小2.某凸透镜的焦距为当物体沿主光轴从距透镜30cm处向透镜焦点处移动时，则下述凸透镜所成实像的变化情况中，正确的是A. 像始终变大B. 像始终变小C. 像先变小后变大D. 像先变大后变小3.烛焰通过凸透镜恰好在光屏上得到一个缩小倒立的像，若保持透镜位置不变．把烛焰与光屏的位置对调一下，则A. 光屏上仍能呈现一个缩小的像B. 光屏上将呈现一个放大的像C. 光屏上没有像，需调节光屏的位置才能呈现出来．D. 光屏上不能呈现出来像，但眼睛透过透镜能看到像．4.焦距为5cm的凸透镜，当物体从离凸透镜8cm处逐渐移到离凸透镜20cm处的过程中，下列说法正确的是A. 像和像距逐渐变小B. 像和像距逐渐变大C. 像逐渐变小，像距逐渐变大D. 像距逐渐变大，像距逐渐变小5.在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时在光屏上呈现一个清晰的烛焰的像。

下列说法正确的是A. 透镜不动，蜡烛和光屏都向右移动，可以看到像变大B. 此时成正立、放大的实像，与投影仪原理相同C. 透镜右移，眼睛在光屏和透镜间，通过透镜看到正立的像D. 若在透镜和蜡烛之间放远视镜片，应将光屏适当右移，可再次出现清晰的像6.用镜头焦距不变的照相机给某同学拍照时，底片上成一清晰的半身像，现要改拍全身像，则应A. 照相机远离该同学，镜头向前调节B. 照相机远离该同学，镜头向后调节C. 照相机靠近该同学，镜头向前调节D. 照相机靠近该同学，镜头向后调节7.某凸透镜的焦距为把点燃的蜡烛沿主光轴从透镜焦点处向远处移动时，则下述凸透镜所成像的变化情况中，正确的是A. 像始终变大B. 像始终变小C. 像先变小后变大D. 像先变大后变小8.如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是眼睛观察的物体．拿一个近视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走近视眼镜则烛焰的像变得模糊．那么在拿走近视眼镜后，下列操作能使光屏上重新得到清晰像的是A. 将光屏适当远离凸透镜B. 将蜡烛适当远离凸透镜C. 将光屏适当移近凸透镜或将蜡烛适当移近凸透镜D. 同时将光屏和蜡烛适当远离凸透镜9.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离跟像到凸透镜的距离之间关系的图象，如图所示，下列判断正确的是A. 该凸透镜的焦距是20cmB. 当时，在光屏上能得到一个缩小的像C. 把物体从距凸透镜l0cm处移动到30cm处的过程中，像逐渐变小D. 当时成放大的像，投影仪就是根据这一原理制成的10.使用光学仪器时常常需要调节，下列哪些措施是正确的A. 照相机对着某人照像时，底板上恰好呈现清晰的全身像，如果要拍出清晰的半身像，只要将照相机向他移动适当的距离B. 摄影记者采访一会议，先给大会主席台拍了一个特写镜头，为了拍摄主席台全景，他后退了好几步，然后将照相机暗箱长度调长了一些C. 用放大镜看地图时，为了放的大些，应将放大镜与地图之间的距离调大些D. 如果幻灯机银幕上呈现的清晰画面太小，那么，应将幻灯机往后移动一定距离，同时将幻灯片与镜头之间的距离调长一些11.在做凸透镜成像实验时，将点燃的蜡烛沿着光具座，从凸透镜二倍焦距以外的某位置向焦点移动，在此过程中，像的大小及像距的变化情况是A. 像和像距都逐渐变大B. 像和像距都逐渐变小C. 像逐渐变大，像距逐渐变小D. 像逐渐变小，像距逐渐变大12.在研究凸透镜成像的实验中，点燃蜡烛后，无论怎样移动光屏，在光屏上都不能形成蜡烛的像，其原因是蜡烛放在了凸透镜的A. 二倍焦距以外B. 二倍焦距处C. 焦点以外D. 焦点以内13.拿一副远视眼镜放在凸透镜前，如图2所示，光屏上出现烛焰清晰的像，移走远视眼镜，烛焰的像变得模糊，为了能在光屏上重新得到清晰的像，下列操作可行的是A. 将蜡烛靠近凸透镜B. 将光屏靠近凸透镜C. 将光屏远离凸透镜D. 将光屏和蜡烛同时靠近凸透镜14.物体在凸透镜前20cm处，可以得到倒立放大的像，现将物体向透镜移近10cm后，得到的像是A. 倒立放大的实像B. 倒立等大的实像C. 正立放大的虚像D. 条件不足，无法判定15.毕业了，小明与全班同学用胶片照相机合影后，接着去照一张单身像。

04 探究凸透镜成像的规律一、单选题（共8题）1.用凸透镜在光屏上得到火焰的像，如果用黑纸遮住凸透镜的下半部，屏上的像（）A. 上半部分没有了B. 下半部分没有了 C. 无任何变化 D. 依然完整，亮度减弱2.如图所示，小明将蜡烛、凸透镜(=10cm)、光屏依次摆放在光具座上，光屏上成清晰的烛焰像，然后进行了如下的判断和操作(每次操作均在如图基础上)，下列说法正确的是（）A. 根据图中凸透镜成像原理可制成投影仪B. 保持凸透镜位置不动，将蜡烛和光屏对调，光屏上可再次清晰的烛焰像C. 保持凸透镜位置不动将蜡烛向右移动，光屏适当向右移动光屏上一定能成清晰的像D. 将蜡烛放在45cm刻度线处，移动光屏，光屏上成正立、放大的烛焰像3.如图所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点．下列几种光学仪器的成像原理与物体在不同点时的成像情况相对应，下列说法正确的是（）A. 照相机是根据物体放在d点时的成像特点制成的B. 幻灯机是根据物体放在c点时的成像特点制成的C. 使用放大镜时的成像情况与物体放在a点时的成像情况相似D. 人眼看物体时的成像情况与物体放在F点时的成像情况相似4.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象，如图所示，下列判断正确的是（）A. 该凸透镜的焦距是20cmB. 当u=15cm时，在光屏上能得到一个缩小的像C. 当u=25cm时成放大的像，投影仪就是根据这一原理制成的D. 把物体从距凸透镜10cm处移到30cm处的过程中，像逐渐变小5.如图是小明用凸透镜观察课本上的鹦鹉图片的情景，左图是书上鹦鹉图片，右边四个图是他看到的鹦鹉的像．开始将凸透镜紧靠课本观察，然后逐渐增大凸透镜到课本的距离，则他先后看到的像应是（）A. ②④③①B. ②③①④C. ④②③①D. ④③②①6.在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像.要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是( )A. 透镜不动，蜡烛远离透镜移动，光屏靠近透镜移动B. 透镜不动，蜡烛远离透镜移动，光屏远离透镜移动C. 透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动D. 蜡烛不动，透镜不动，光屏靠近透镜移动7.如图，给凸透镜“戴”上近视眼镜，此时光屏上能成一清晰的像，若“取下”近视眼镜，为使光屏上的像清晰，在保持烛焰和透镜位置不变的条件下应将光屏（）A. 靠近透镜B. 远离透镜C. 靠近透镜或远离透镜都可以D. 保持在原来位置8.某同学在探究凸透镜成像的规律时，在光屏上得到了一个清晰的烛焰的像(下图所示)，为使光屏上清晰的像变大些，下列调节方法可行的是( )A. 将蜡烛适当远离透镜，光屏适当靠近透镜B. 将蜡烛适当靠近透镜，光屏适当远离透镜C. 将透镜适当远离蜡烛 D.将透镜适当靠近光屏二、实验探究题（共12题）9.如图所示，F和F′为凸透镜的焦点，P和P′到凸透镜的距离为二倍焦距．（1）保证蜡烛、凸透镜的位置不变，应将光屏向________（填“左”或“右”）移动，才能在光屏上得到清晰倒立的________（填“放大”或“等于”或“缩小”）的实像．（2）若将图示装置模拟人的眼睛成像系统，成像总在光屏左侧，该种情况表明这样的眼睛是________视眼（填“近”或“远”），需要佩戴一个焦距合适的________（填“凹”或“凸”）透镜才能加以矫正．10.在“探究凸透镜成像规律”的实验中：（1）实验这种正确安装并调节后，小芳同学在如图甲所示的光屛上看到了烛焰清晰的像，则她看到的像是________（选填“倒立”或“正立”）、________（选填“放大”或“缩小”）的．（2）实验中，若用不透明的硬纸板挡住凸透镜的上半部分，则光屛上的像（填选项序号）．A. 只出现烛焰像的上半部分 B. 只出现烛焰像的下半部分C. 出现烛焰完整的像，但像更小了D. 像仍然是完整的，且大小不变，只是变暗了（3）如果保持蜡烛和凸透镜的位置不变，把光屛向右移动一小段距离后，要想在光屛上再次得到清晰的像，可在蜡烛与凸透镜之间放一个焦距合适的________眼镜．（选填“近视”或“远视”）（4）某小组实验时对图甲中的装置进行了改进，将蜡烛换成带有“F”形的LED灯、光屛贴上方格纸，如图乙所示，请写出改进后其中一个优点：________．11.在探究凸透镜成像规律时，（1）课间小华到室外利用太阳光来测量凸透镜的焦距，她将该凸透镜正对着太阳光，如图甲。

一、初中物理凸透镜成像的规律1．在“探究凸透镜成像规律”的实验中，当烛焰、光屏和凸透镜的位置及它们之问的距离如图所示时，在光屏上得到烛焰清晰的像，下列说法正确的是A．此时光屏上的像跟投影仪的成像原理相似B．用白纸遮住凸透镜的上半部分，光屏上像变为原来一半C．此凸透镜的焦距范围是f＞15cmD．将凸透镜换为焦距更小的凸透镜后，为了在光屏上得到清晰的像，应将光屏靠近凸透镜【答案】D【解析】【分析】（1）凸透镜成像时，u2＞f，成倒立、缩小的实像，应用于照相机．（2）物体由无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像．所以遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像．（3）由图知，凸透镜成的是缩小倒立的像，应有物距u＞2f，像距v：f＜v＜2f，求解不等式即可．（4）凸透镜成实像时，遵循物远像近像变小的特点．【详解】A、由图可知，物距大于像距，在光屏上得到倒立、缩小的实像，蜡烛应该在距凸透镜的二倍焦距以外，此原理应用于照相机，故A错误；B、用白纸遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小和形状不发生变化，因此光屏上所成的像仍然是完整的，会聚成的像变暗．故B错误；C、凸透镜成倒立缩小的像，应有：(50cm-20cm)>2f；f<(70cm-50cm)<2f，解得此凸透镜的焦距范围是：10cm＜f＜15cm，故C错误；D、将凸透镜换为焦距更小的凸透镜后，对光线的折射能力变强，成像会提前，即像距变小，为了在光屏上得到清晰的像，应该将光屏靠近凸透镜，故D正确．故选D．2．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为A．2厘米＜f＜4厘米B．4厘米＜f＜5厘米C．5厘米＜f＜8厘米D．无法确定【答案】B【解析】 【分析】 【详解】物体离凸透镜8cm 时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f ，所以， f <8cm 2<f ，即4cm <f <8cm−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm ，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f ，即f<5cm−−−−②，综上所述，由①②可4cm<f<5cm.故ACD 错误，B 正确． 故选B.3．用照相机拍摄水池底部的物体时，若保持照相机的位置不变，比较池中有水和无水两种情况（假设两种情况下，人眼看到的物体等大），则有水时( ) A ．暗箱应略短一些，得到的像会略大些 B ．暗箱应略长一些，得到的像会略大些 C ．暗箱应略短一些，得到的像会略小些 D ．暗箱应略长一些，得到的像会略小些【答案】B 【解析】 【详解】照相机是利用凸透镜成像原理工作的。

2020中考物理重点知识专题八：光学实验及其应用考点一：探究平面镜成像特点1.如图是验证“平面镜成像特点”的实验装置,其中A为玻璃板前点燃的蜡烛,B为玻璃板后未点燃的蜡烛。

有关本实验的说法错误的是( )A.玻璃板应该与桌面垂直B.实验宜在较暗的环境中进行C.眼睛应从B一侧观察成像情况D.蜡烛燃烧较长时间后像物不再重合2.实验室中探究“平面镜成像特点”实验时,用薄玻璃板代替平面镜做实验的情景如图所示。

眼睛在A侧看到的蜡烛的像是由光的(选填“反射”或“折射”)形成的,实验中将蜡烛靠近玻璃板,像的大小。

3.（2019阜新）在“探究平面镜成像特点”实验中：（1）平面镜成像原理是_____。

（2）实验中用玻璃板代替平面镜的原因_____。

（3）为了比较像与物大小关系，选取两支_____的蜡烛。

（4）无论怎样水平移动蜡烛B，都不能与蜡烛A的像重合，原因是_____。

（5）判断平面镜成虚像的方法是_____。

（6）平面镜成像时像和物到平面镜的距离_____。

考点二：平面镜成像的应用1.小丽面向穿衣镜,站在镜前60cm处,镜中的像与她相距( )A.30cmB.60cmC.90cmD.120cm2.在鞋店试穿新鞋时,小明直立面向竖直放置在地面上的“试鞋镜”,看不到镜中自己脚上的新鞋。

小明做以下动作,能够让他看到镜中自己脚上的一只鞋或者两只鞋的是( )A.站在原地下蹲B.保持直立靠近“试鞋镜”C.站在原地竖直向上提起一只脚D.保持直立远离“试鞋镜”3.汽车夜间行驶,一般车内不开灯,这是因为( )A.要节约用电B.假如车内开灯,司机前面的玻璃会产生车内物体的像,影响司机行车安全C.车内开灯形成漫反射,光线刺眼,影响司机视线D.车内开灯,光射到车外的后视镜上,反射到司机眼中,影响司机行车安全4.小明以0.5m/s的速度沿平行于平面镜的方向走动过程中,他在镜中的像相对小明的速度为m/s,若小明身高1.8m,平面镜高度小于0.9m,他在这个平面镜中(选填“能”“不能”或“有时能”)看到自己的全身像。

一、初中物理凸透镜成像的规律1．某物理兴趣小组在研究凸透镜成像实验时，如图所示，当蜡烛距透镜10cm时，在另一侧距凸透镜6cm处的光屏上得到一个清晰的像，下列说法正确的是（）A．像一定是倒立缩小的实像B．该凸透镜的焦距可能为6cmC．当蜡烛向凸透镜靠近时，像一定会变小D．当蜡烛到透镜的距离是4cm时，无论怎样移动光屏都不可能得到烛焰的像【答案】A【解析】【分析】【详解】A．由题意可知，物体经凸透镜后成的是实像。

物距为10cm，像距为6cm，物距大于像距，此时物体在二倍焦距以外，成的是倒立、缩小的实像，故A正确；B．根据凸透镜成像的规律可知10cm＞2ff＜5cm①此时像成在一倍焦距和二倍焦距之间，即f＜6cm＜2f3cm＜f＜6cm②综合①②得3cm＜f＜5cm故B错误；C．凸透镜成实像时，物近像远像变大，当蜡烛向凸透镜靠近时，像一定会变大，故C错误；D．当蜡烛到透镜的距离是4cm时，如果3cm＜f＜4cm物体在一倍焦距和二倍焦距之间，可以在光屏上成倒立、放大的实像，故D错误。

故选A。

2．物体放在凸透镜的主光轴上，在距透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能是A．40cm B．30cm C．20cm D．10cm【答案】D【解析】在凸透镜成像时，得到的实像都可以用光屏承接，所以在光屏上得到一个倒立、放大的实像；即2f ＞U ＞f ，v ＞2f ；而透镜到光屏的距离为像距，即v=40cm ，所以，40cm ＞2f ，解得：20cm ＞f ，只有D 选项符合条件．故选D ．思路分析：在凸透镜成像时，得到的实像都可以用光屏承接，而虚像则不可以，所以在光屏上得到一个倒立、放大的实像．而凸透镜成倒立、放大的实像时，此时物距大于一倍焦距小于二倍焦距，像距大于2倍焦距，从而可以计算出该透镜的焦距．试题点评：本题通过凸透镜成像情况，根据物距和焦距、像距和焦距的关系解不等式确定凸透镜的焦距范围．因此解答此题要求学生应具备一定的学科综合能力．需要注意的是透镜到光屏的距离为像距．3．近视的人，戴上近视眼镜，从适当的角度仔细观察镜面，可以看到放大了的自己的眼睛、睫毛和汗毛孔等，这是（ ）A ．凹透镜成的像B ．凸透镜成的像C ．凹面镜成的像D ．凸面镜成的像【答案】C【解析】【详解】AB ．眼睛和睫毛都在镜子的同侧，所以看到的像应该是面镜形成的，凸透镜和凹透镜都不符合题意．C ．凹透镜由于中间薄，边缘厚，在眼睛一侧镜面相当于一个凹面镜，当物距小于焦距时成正立、放大的虚像．符合题意．D ．凸面镜成正立、缩小的虚像．不符合题意．4．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm 处，在透镜另一侧距离透镜16cm 处的光屏上得到烛焰清晰的像．则下列相关说法正确的是（ ） ①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f 一定满足8cm ＜f ＜15cm④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜 A ．只有①和③B ．只有②和④C ．只有②和③D ．只有①和④【答案】C【解析】根据凸透镜成像的规律分析：①将点燃的蜡烛放在距凸透镜30cm 处，在透镜另一侧距离透镜16cm 处的光屏上得到烛焰清晰的像，即物距大于像距，所以成倒立缩小的实像，故①错误；②照相机就是利用凸透镜成倒立缩小的实像的原理制成的，故②正确；③凸透镜成倒立缩小的实像时，物距大于二倍焦距，即30cm 2f >，得：15cm f <；像距为一倍到二倍焦距之间，即16cm 2f f <<，得：8f cm >，16cm f <；综合以上条件得：8cm 15cm f ＜＜，故③正确； ④将近视镜片，即凹透镜放在蜡烛和凸透镜之间，由于凹透镜对光线有发散作用，所以像将远离凸透镜，所以要使光屏上出现清晰的像，光屏应远离透镜，故④错误； 故选C ．点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．5．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v 跟物体到凸透镜的距离u 之间关系的图象，如图所示，下列判断正确的是（ ）A ．该凸透镜的焦距是16cmB ．把物体从距凸透镜12cm 处移动到24cm 处的过程中，像逐渐变小C ．当u=20cm 时成放大的像．投影仪就是根据这一原理制成的D ．当u=12cm 时，在光屏上能得到一个缩小的像【答案】B【解析】【分析】【详解】A. 根据凸透镜成像的规律，在物体等于二倍焦距时，像距也等于二倍焦距，此时成倒立等大的实像，如图，物距为16cm 时，像距也为16cm ，即都等于二倍焦距，所以该凸透镜的焦距是8cm ，故A 错误；B. 由图可知，把物体从距凸透镜12cm 处移动到24cm 处的过程中，即物距增大时，像距变小，像会逐渐变小，故B 正确；C. 当20cm u =时，大于二倍焦距，成缩小的像，投影仪根据凸透镜成放大的实像原理制成，故C 错误；D. 当12cm u =时，即物距处于一倍到二倍焦距之间，成倒立放大的实像，故D 错误． 故选B ．【点睛】凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．6．将一物体放在凸透镜前，使物距依次为6cm 、18cm 和24cm ，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f 满足关系式A ．f ＜6cmB ．6cm ＜f ＜18cmC．9cm＜f＜12cm D．18cm＜f＜24cm【答案】C【解析】【分析】【详解】当物距为6cm时，成放大的虚像，所以f＞6cm．当物距等于18cm时，成放大的实像，即物距在一倍到二倍焦距之间，则9cm＜f＜18cm．当物距等于24cm时，成缩小的实像，所以24cm＞2f，则f＜12cm．故：9cm＜f＜12cm，C符合题意．选C．【点睛】重点是凸透镜成像规律的应用，关键是根据每次成像时的特征，列出相应的不等式，综合求解．7．小明探究“凸透镜成像规律”，当蜡烛到透镜的距离是30cm时，调节透镜另一侧的光屏，屏上得到清晰放大的像。

一、初中物理凸透镜成像的规律1．如图所示，竖直放置的不透光物体（足够大）中紧密嵌有一凸透镜，透镜左侧两倍焦距处，有一个与主光轴垂直的物体AB，在透镜右侧三倍焦距处竖直放置一平面镜MN，镜面与凸透镜的主光轴垂直，B、N两点都在主光轴上，AB与MN高度相等，且与透镜上半部分等高．遮住透镜的下半部分，则该光具组中，物体AB的成像情况是（）A．两个实像，一个虚像B．一个实像，两个虚像C．只有一个虚像D．只有一个实像【答案】D【解析】【详解】①按题意，AB在凸透镜右侧距离透镜2f处成一个倒立的等大的实像．②由于成像后的光线是射向右下方的，所以不能在平面镜上成像（平面镜只在主光轴的上方），所以只能成一个实像．③如果平面镜足够大，则“AB在凸透镜右侧距离透镜2f处成一个倒立的等大的实像”又会在平面镜上成一个等大的虚像，平面像反射后的光线又会经凸透镜成一个缩小的倒立的实像（成在凸透镜左侧f与2f之间．此时相当于物距为4f．当然，也要满足凸透镜是足够大了才有此种情况）．故选D．【点睛】此题主要考查凸透镜成像规律及其应用，此题的突破点是，AB只有在主光轴上的那点折射后入MN，其它均没有，故只有一个实像．2．两平面镜AM，AN之间的夹角为90°，凸透镜的主光轴恰好是该直角的角平分线，凸透镜的光心为O，A点恰好是凸透镜的焦点，光源S位于主光轴上，通过该系统，光源S 所成的像为（）A．四个虚像，三个实像B．四个虚像，一个实像C．三个虚像，一个实像D．三个虚像，两个实像【答案】B【解析】【详解】S通过两个平面镜成3个虚像，（因为其中两个重合了），分别是S1、S2、S3；S1、S2分别在凸透镜的焦点处，则不能成像，只有S3在凸透镜的焦点以外，且通过凸透镜的光心，可以成一个实像S4；S在凸透镜的焦点以内，由u＜f，成正立放大的虚像S′；综上分析，通过该系统，光源S 所成的像有四个虚像，一个实像。

3．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为A．2厘米＜f＜4厘米B．4厘米＜f＜5厘米C．5厘米＜f＜8厘米D．无法确定【答案】B【解析】【分析】【详解】物体离凸透镜8cm时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f，所以，<f，即4cm<f<8cm−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏f<8cm2方向移动2cm，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f，即f<5cm−−−−②，综上所述，由①②可4cm<f<5cm.故ACD错误，B正确．故选B.4．城市的很多街口都安装了 360°高清晰摄像头，由公安局实施 24 小时监控，来保护人民的安全，摄像机的像距几乎不变，但镜头的功能类似于人眼睛的晶状体，焦距可以调节，如图所示，某嫌疑犯在成像板上已经成清晰的像，此时镜头的焦点在 F 处，在监控此人的过程中（该人在成像板上的像保持清晰），下列说法正确的是（）A．不管该人走近还是走远，所成的像都是正立缩小的实像B．如果该人远离镜头，镜头的焦点可能变在 a 点C．如果该人靠近镜头，镜头的焦点可能变在 c 点D．如果该人靠近镜头，镜头的焦点可能变在 b 点【答案】D【解析】【详解】A．该人走近还是走远时，所成的像是倒立的实像，不是正立的，A错误；B．如果该人远离镜头，那么物距变大，像距变小，像更靠近焦点，如果还想要像成在成像板上，那么焦距应该变大，焦点不可能在a点，B错误；C D．如果该人靠近镜头，那么物距变小，像距变大，像更远离焦点，如果还想要像成在成像板上，那么焦距应该变小，焦点不可能在c点，可能变在b点，C错误、D正确．5．在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的像距随物距变化的关系图线如图所示．图线中 A、B、C 三点分别与蜡烛在光具座上移动过程中的三个位置相对应．则下列说法正确的是A．蜡烛处于 AB 间某一位置时，成倒立、缩小的实像B．蜡烛处于 BC 间某一位置时，成倒立、放大的实像C．将蜡烛从 C 移动到 B 的过程中，所成像逐渐增大D．将蜡烛从 B 移动到 A 的过程中，所成像逐渐减小【答案】C【解析】【分析】（1）根据u=v=2f，成倒立、等大的实像，判断凸透镜的焦距．（2）根据物距和焦距，判断凸透镜成像情况：u＞2f，成倒立、缩小的实像．2f＞u＞f，成倒立、放大的实像．u ＜f ，成正立、放大的虚像．（3）凸透镜成实像时，物距减小，像距增大，像变大．【详解】（1）由图象知，220cm u v f ===，此时凸透镜成倒立、等大的实像，所以凸透镜的焦距：10cm f =．（2）物距大于一倍焦距时，凸透镜成实像．A 、蜡烛处于AB 间某一位置时，2f ＞u ＞f ，成倒立、放大的实像．选项错误．B 、蜡烛处于BC 间某一位置时，u ＞2f ，成倒立、缩小的实像．选项错误．C 、将蜡烛从C 移动到B 的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，像变大．选项正确．D 、将蜡烛从B 移动到A 的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，像变大．选项错误．故选C ．6．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v 跟物体到凸透镜的距离u 之间关系的图象，如图所示，下列判断正确的是（ ）A ．该凸透镜的焦距是16cmB ．把物体从距凸透镜12cm 处移动到24cm 处的过程中，像逐渐变小C ．当u=20cm 时成放大的像．投影仪就是根据这一原理制成的D ．当u=12cm 时，在光屏上能得到一个缩小的像【答案】B【解析】【分析】【详解】A. 根据凸透镜成像的规律，在物体等于二倍焦距时，像距也等于二倍焦距，此时成倒立等大的实像，如图，物距为16cm 时，像距也为16cm ，即都等于二倍焦距，所以该凸透镜的焦距是8cm ，故A 错误；B. 由图可知，把物体从距凸透镜12cm 处移动到24cm 处的过程中，即物距增大时，像距变小，像会逐渐变小，故B 正确；C. 当20cm u =时，大于二倍焦距，成缩小的像，投影仪根据凸透镜成放大的实像原理制成，故C 错误；D. 当12cm u =时，即物距处于一倍到二倍焦距之间，成倒立放大的实像，故D 错误． 故选B ．【点睛】凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．7．某同学将物体放在凸透镜前不同位置，依次得到倒立的放大的像和倒立的缩小的像，测得像距分别为26厘米和16厘米，则该透镜的焦距f 为（ ）A ．6厘米<f<10厘米B ．8厘米<f<13厘米C ．13厘米<f<16厘米D ．16厘米<f<26厘米【答案】B【解析】【详解】根据题意，当凸透镜成倒立放大的像时，像位于二倍焦距以外，即12v f >，代入数据得：26cm 2f >解得： 13cm f <当凸透镜成倒立，缩小的像时，像位于一倍焦距和二倍焦距之间，即8cm 13cm f <<，代入数据得：16cm 2f f <<解得：8cm 16cm f <<所以8cm 13cm f <<故选B 。

2020年中考物理复习重难点1凸透镜成像规律强化训练题有解析姓名：__________ 班级：__________一、单选题（共10题）1.用镜头焦距不变的照相机给某同学拍照时，底片上成一清晰的半身像，现要改拍全身像，则应该使（）A. 照相机远离该同学，将镜头往前伸B. 照相机靠近该同学，将镜头往前伸C. 照相机远离该同学，将镜头往后缩D. 照相机靠近该同学，将镜头往后缩2.在“探究凸透镜成像规律”的过程中，小明同学观察到了如图所示的实验现象。

下列光学仪器的工作原理与该现象所反映的规律相同的是：（）A. 放大镜B. 照相机C. 投影仪D. 试衣镜3.将一物体放在凸透镜前，使物距依次为6cm、18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式（）A. f＜6cmB. 6cm＜f＜18cmC. 9cm＜f＜12cmD. 18cm＜f＜24cm4.如下图是用来演示凸透镜成像规律的实验装置示意图(屏未画出)，当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像：若透镜位置不变，将蜡烛移到刻度为40cm处，则：（）A. 移动光屏，可以在屏上得到倒立放大的像B. 移动光屏，可以在屏上得到倒立缩小的像C. 移动光屏，可以在屏上得到正立放大的像D. 不论光屏移到什么位置，都不能在屏上得到蜡烛的像5.某兴趣小组同学在研究凸透镜成像规律实验时，记录并绘制了物体离凸透镜的距离u与实像到透镜的距离v之间的关系(如图)，则凸透镜的焦距为（）A. 60 cmB. 40 cmC. 20 cmD. 10 cm6.在探究凸透镜成像特点实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时能在光屏上看到烛焰清晰的像，若保持透镜位置不变，将蜡烛沿光具座向原离透镜的方向移动10cm，调节光屏位置，可在光屏上看到（）A. 缩小的实像B. 放大的实像C. 缩小的虚像D. 放大的虚像7.在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像。

凸透镜的成像规律是：物体放在焦点之外，在凸透镜另一侧成倒立的实像，实像有缩小、等大、放大三种。

物距越小，像距越大，实像越大。

物体放在焦点之内，在凸透镜同一侧成正立放大的虚像。

物距越大，像距越大，虚像越大。

具体来说，当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。

此时像距小于物距，像比物小，物像异侧。

应用是照相机、摄像机。

当物距等于2倍焦距时，则像距也在2倍焦距，成倒立、等大的实像。

此时物距等于像距，像与物大小相等，物像异侧。

应用是测焦距。

当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。

此时像距大于物距，像比物大，物像异侧。

应用是投影仪、幻灯机、电影放映机。

当物距等于1倍焦距时，则不成像，光线平行射出。

当物距小于1倍焦距时，则成正立、放大的虚像。

此时像距大于物距，像比物大，物像同侧。

应用是放大镜。
