Xxxxx工程施工升降机安全专项施工方案编制人：职务：审核人：职务：审批人：职务：目录第一章工程概况 (4)一、工程概况和特点 (4)二、施工平面布置 (5)三、现场勘查 (5)四、技术保证条件 (5)第二章编制依据 (6)第三章施工计划 (7)第四章施工工艺技术 (7)一、技术参数 (7)1、设备选型 (7)2、基础设计 (9)3、基础的确定 (9)二、工艺流程 (10)三、施工方法 (11)1、升降机安装前的准备： (11)2、升降机基础制作： (11)3、底盘、围栏的安装： (11)4、外笼和吊笼的安装： (11)5、电缆的安装： (12)6、电气装置的检查： (12)7、吊杆的安装： (12)8、导轨架的安装： (12)9、附墙架的安装： (13)10、电缆导向装置的安装： (15)11、限位装置的安装： (16)四、施工电梯的安全试验 (17)1、电力驱动升降试车： (17)2、坠落试验： (17)五、施工电梯的验收及日常管理 (19)六、施工电梯的拆除 (20)第五章施工安全保证措施 (21)一、组织保障措施 (21)二、技术措施 (24)第六章施工管理及作业人员配备、分工和职责 (25)一、施工管理人员 (25)二、安全生产管理人员 (26)三、特种作业人员 (26)四、其他作业人员 (27)五、作业人员职责 (27)3、质检员 (28)10、现场警戒人员 (29)第七章验收要求 (29)一、基础的验收要求 (29)二、施工升降机验收要求 (30)三、验收程序 (30)四、验收内容 (31)五、验收人员 (34)第八章应急处置措施 (34)第九章计算书及相关施工图纸 (36)一、计算书 (36)二、节点图 (40)第一章工程概况一、工程概况和特点本工程座落于 xxx市区东北角xx路以西通北路以北及xx路所围地块内。
±0.000以下部位为地下二层车库，±0.000以上部位由七座塔楼组成，一至三层由裙房连通，1#～4#公寓楼为框架剪力墙结构，5#、6#、7#为框架结构，总建筑面积154800㎡。
施工电梯安装与拆卸专项施工方案1 工程概况在本工程主体结构施工的同时，初装修及安装等后续工程将逐步插入，塔吊已不能满足整个施工现场垂直运输的要求，因此在该施工阶段，在塔楼及裙楼主体结构对应区域布设施工电梯，以解决现场施工材料垂直运输的问题。
根据施工需要及对现场的总体平面规划，在塔楼南侧及东侧各设置一台施工电梯，裙楼北侧及东侧各设置一台施工电梯，整个工程共设置4台施工电梯，施工电梯型号均为SC200/200TD，4台施工电梯均安装至结构大屋面顶，以满足现场施工物资及人员垂直运输的要求。
为了保证整个施工电梯安全顺利运行，根据现场施工电梯布设情况，特编制“施工电梯安装及拆卸方案”，以指导现场施工。
2 SC200/200TD型施工电梯概述（1）SC200/200TD型施工电梯简介SC200/200TD型施工电梯是一种靠齿轮齿条传动的升降机，主要用于高层建筑施工的人、货运输。
这种升降机可以非常方便地自行安装和拆卸，并可随着建筑物的增高而增高。
SC200/200TD型施工升降机有非常可靠的电气和机械安全系统，是建筑施工中安全、高效的垂直运输设备。
图2-1 施工电梯结构组成图（2）SC200/200TD型施工电梯技术参数名称施工升降机生产厂家/型号SC200/200TD运行速度46m/min 额定载重量2×2000Kg最大起升高度450m 吊笼尺寸（内空） 3.2×1.5×2.5m额定功率（KW）2×2×11外笼自重1480Kg吊笼自重（含传动机构）2×2400Kg标准节用量66节（其中标准节66节，加强节0节）标准节尺寸650×650×1508mm标准节/每节自重φ4.5：150Kg电缆导向装置电缆小车加强节/每节自重φ4.5：180Kg防坠安全器型号SAJ40-1.6附墙架类型Ⅱ型附墙间距≤10.5m导轨架与建筑物距离 3.3 m总自重约36260Kg 基础地面承载≥0.15Mpa预计安装高度100 m3 施工电梯基础施工（1）施工电梯基础平面定位本工工程施工电梯布置原则为：方便垂直运输，尽量减少水平运输距离，同时保证施工电梯安装方便、运行安全，并避免影响建筑及结构的施工。
本工程位于XX市XX区XX项目，地下车库为两层，车库顶板面积为XX平方米。
本工程需在车库顶板安装一部电梯，以满足地下车库的垂直运输需求。
二、编制依据1. 《建筑结构荷载规范》GB50009-20122. 《施工升降机安全规则》GB10055-20073. 《施工升降机安装与拆卸安全技术规范》JGJ215-20104. 《建筑工程施工质量验收统一标准》GB50300-2013三、施工准备1. 技术准备（1）组织施工人员学习电梯安装施工技术，提高施工人员的技术水平。
（2）熟悉电梯安装图纸，明确安装要求及注意事项。
（3）制定施工方案，明确施工工艺及质量要求。
2. 材料准备（1）电梯设备：包括电梯主机、导轨、对重、轿厢、门机等。
（2）安装工具：包括电焊机、扳手、螺丝刀、水平尺、钢卷尺等。
（3）辅助材料：包括焊条、钢丝绳、润滑油脂等。
3. 人员准备（1）组织施工队伍，明确施工人员职责。
（2）进行安全教育培训，提高施工人员的安全意识。
四、施工方法1. 电梯设备运输及验收（1）电梯设备采用平板车运输，确保设备在运输过程中不受损坏。
（2）设备到达现场后，组织专业人员对设备进行验收，确保设备符合要求。
2. 电梯基础施工（1）根据电梯设备参数及安装要求，确定基础位置及尺寸。
（2）进行基础开挖，确保基础尺寸及标高符合要求。
（3）浇筑混凝土基础，确保基础强度及稳定性。
3. 电梯安装（1）安装电梯导轨，确保导轨平直、牢固。
（2）安装电梯对重，确保对重平衡。
（3）安装电梯主机、轿厢、门机等部件，确保各部件连接牢固。
（4）安装电梯电气控制系统，确保控制系统正常运行。
（5）进行电梯调试，确保电梯运行平稳、可靠。
4. 电梯验收（1）组织专业人员对电梯进行验收，确保电梯符合设计要求。
（2）进行电梯运行测试，确保电梯运行平稳、安全。
五、安全管理1. 施工现场应设置安全警示标志，提醒施工人员注意安全。
2. 施工人员必须佩戴安全帽、安全带等防护用品。
濮阳市万利捷财富广场施工电梯安装、拆除施工方案编制人：审核人：审批人：四川省泸州市川南建筑安装有限公司一、编制方案依据1、根据国家有关施工电梯的技术标准和规范、规程。
2、施工电梯的使用、拆装说明书,掌握施工电梯的原始数据、技术参数、拆装方法、程序和技术要求。
二、施工电梯安装前的准备1、人员准备：组织安装的队伍，作业人员必须有相应的资质经过培训的专业作业人员。
2、机械准备：项目部组织机械进场,电梯是本单位的新购产品，在安装前对电梯进行一次全面的保养。
对电梯的各个部位进行检修和维修.确保机械能够正常投入使用.3、现场准备：对电梯安装部位的现场按排专人进行清理，将所有的建筑垃圾清出安装的现场。
保持道路通畅，场地平整，为电梯的安装提供有效的场所。
4、机械及小型工具准备，选用构配件的安装起吊机械，联系落实一台8T的汽车吊，机械的使用性能必须符合有关规定的要求，确保在使用过程中的正常运转,根据现场的安装情况也可使用塔吊配合安装，小型用具：麻绳10Kg，大锤二把,撬棍二根，400mm的扳手四把，安全帽十顶，安全带八根。
5、本电梯的组成共有六大部分，基础部分、防护围栏、导轨架部分、吊笼部分、对重部分、电气部分。
关键是基础的施工，项目部按照厂方的设置要求现场组织基础的施工作业。
6、根据施工电梯设计图纸进行施工电梯基础开挖，挖好清理平整后,进行浇筑砼垫层,再根据图纸设计配筋进行绑基础钢筋，钢筋绑扎完毕后，按照图纸设计砼标号进行浇筑砼，浇筑前，根据图纸尺寸放置予埋螺栓，位置必许正确，浇筑砼必须振捣密实.7、电梯底座周边做好排水沟保证底座无积水，雨后应对基座进行检查，发现问题应及时处理。
8、待砼有一定强度时，进行施工电梯安装，有吊车配合专业人员进行安装.安装时必须带安全带、安全帽、防滑鞋，正确使用。
不得在大风、浓雾和雨雪天进行。
9、在安装工程中，如突然发生停电、机械故障、天气聚变等情况不能继续作业，或作业时已到需要停休时必须使施工电梯已安装的部位达到稳定状态并已锁固牢靠，所有构件已连接牢固，经过检查确认妥善后,方可停止作业.10安装时应该按安全要求使用规定的螺栓、销、轴等连接件，螺栓坚固时应符合规定的预紧力，螺栓、销、轴都要有可靠的防松或保护装置.11安装施工电梯必须牢固可靠,并将各部位的栏杆、平台、护链、护圈等安全防护装置整齐。
施工电梯安拆专项施工方案一、工程概况本工程所需材料及设备如下：1.简易脚手架和安全绳索2.手动工具及电动工具3.专业电梯安装设备（如电缆、联接器、滚轮等）4.安全设备（如安全帽、安全绳索、安全网等）二、施工前准备1.建立施工组织，确定专职负责人和作业人员，并制定施工方案和施工计划。
2.检查施工现场，确保施工地点周围没有杂物和障碍物。
3.检查电梯设备，确保其工作良好。
4.设置并告知施工区域的警示标志，确保周边人员的安全。
三、施工流程1.拆除电梯（1）卸下电梯顶部面板，并断开电源。
（2）使用简易脚手架，在电梯井内安装安全绳索。
（3）拆除侧板和地板，拆除电梯驱动装置。
（4）小心地拆除电梯各个部件，并将其慢慢放下到地面上。
（5）拆除电梯顶部的支架，最后将井道恢复原样。
2.安装电梯（1）检查井道尺寸和深度，确保与电梯尺寸匹配。
（2）安装井道防护装置，保证施工过程中的安全。
（3）使用起重设备，将电梯设备吊装到井道内，注意安全。
（4）连接电梯的各个部件，确保其牢固可靠。
（5）测试电梯设备的工作情况，确保其正常运行。
四、安全措施1.所有作业人员必须经过安全培训。
2.检查并确保起重设备的安全性能良好。
3.确保井道周围设置安全网，防止物体掉落。
4.工作人员必须佩戴安全帽，并系好安全绳索。
5.对安装和拆除过程中出现的安全隐患及时报告并采取措施处理。
五、施工质量控制1.施工过程中，定期检查施工质量，确保符合相关标准。
2.完成施工后，进行电梯设备的功能测试，确保其正常运行。
六、施工后清理1.清理施工场地，清除施工垃圾和杂物。
2.检查施工现场，确保整个施工过程的安全。
施工电梯安装及拆除方案一、编制依据 (2)二、工程概况 (2)三、机械设备概述 (3)3.1施工电梯参数 (3)3.2设备慨述 (3)四、施工电梯安拆组织机构 (6)五、施工电梯基础设置及运算 (7)六、施工电梯的安装 (7)6.1 安装人员要求 (8)6.2 现场预备 (8)6.3 电梯安装 (8)6.4 利用手动起重机进行导轨架接高 (11)6.5 电缆滑车及其导向装置的安装 (11)七、电器安装 (11)八、施工电梯本卷须知 (12)8.1 电梯操作之前应本卷须知 (12)8.2 电梯操作时应本卷须知 (12)九、施工电梯拆卸 (12)十、施工电梯运行操作规程 (13)10.1 运行前的预备工作 (13)10.2运行操作规程 (14)10.3 施工电梯运行操作 (15)10.4 检查与保养 (16)10.5 磨合期后的检查调整 (16)10.6 日常检查 (16)10.7 周检查 (17)10.8 月检查 (18)10.9 季检查 (18)10.10对零部件的保养和要求 (18)十一、安装应急措施与救援预案 (19)11.1 应急措施与救援预案目的 (19)11.2 在施工电梯安装过程中存在的紧急情形或事故的辨识 (20)11.3 事故类型和危害程度分析 (20)11.4 组织机构及职责 (20)11.5 预防与预警 (21)11.6 应急处置 (22)11.7应急物资与装备保证 (26)11.8 救援预案 (27)十二、施工电梯基础运算书 (28)施工电梯安装及拆除方案一、编制依据1.1 中联重科SC200/200型施工电梯使用说明书；1.2 中联重科公司有关设备的使用、保养的制度、规定；1.3 国家建设行政主管部门对施工电梯安全的规范、标准、规程；1.4«建筑机械安全使用技术规程»JGJ33-20211.5«建筑地基基础设计规范»〔GB50007-2020〕1.6«建筑结构荷载规范»〔GB50009-2021〕1.7«建筑安全检查标准»〔JGJ59-2020〕1.8«混凝土结构设计规范»〔GB50010-2020〕1.9«建筑施工升降机安装、使用、拆卸安全技术规程»〔JGJ215-2020〕二、工程概况****本工程11#、12#楼各安装一部SC200/200型施工电梯供砌体及后期装修工程使用〔施工电梯布置图附后〕，安装最高高度为84m，底部坐在地下车库顶板上，地库顶标高为-1.9米。
汕头.中海凯旋名门花园施工电梯安装、拆除专项施工方案编制：审核：批准：五矿二十三冶建设集团凯旋名门项目经理部2017年月日目录第一章编制依据 (4)第二章工程概况 (5)第一节基本情况 (5)第二节施工电梯安拆施工安全技术要求 (5)第三节施工电梯选型 (6)第三章作业人员组织和职责......................错误！未定义书签。
第一节施工电梯安拆项目部人员名单 ........... 错误！未定义书签。
第二节施工电梯安拆项目部人员分工 ........... 错误！未定义书签。
第四章施工电梯平面定位和立面附着..............错误！未定义书签。
第一节施工电梯平面定位..................... 错误！未定义书签。
第二节施工电梯立面附着..................... 错误！未定义书签。
第三节附墙架作用于建筑物上力F的计算 ....... 错误！未定义书签。
第四节附着点详图........................... 错误！未定义书签。
第五章施工电梯的安装步骤与方法................错误！未定义书签。
第一节安装顺序............................. 错误！未定义书签。
第二节安装前的准备......................... 错误！未定义书签。
第三节护栏安装............................. 错误！未定义书签。
第四节吊笼安装............................. 错误！未定义书签。
第五节吊杆安装............................. 错误！未定义书签。
第六节吊笼安装后的调整..................... 错误！未定义书签。
第七节电气控制系统安装..................... 错误！未定义书签。
第八节电动升降试车......................... 错误！未定义书签。

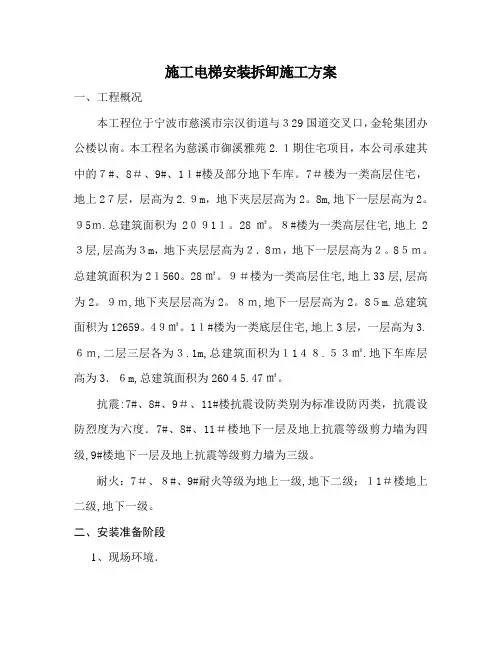

施工电梯安装拆卸施工方案一、工程概况本工程位于宁波市慈溪市宗汉街道与３29国道交叉口，金轮集团办公楼以南。
本工程名为慈溪市御溪雅苑2.１期住宅项目，本公司承建其中的７#、8＃、9#、1１#楼及部分地下车库。
7＃楼为一类高层住宅，地上2７层，层高为2.９m，地下夹层层高为2。
8m,地下一层层高为2。
９5ｍ.总建筑面积为2０９1１。
28㎡。
８#楼为一类高层住宅,地上2３层,层高为３m，地下夹层层高为２．8ｍ，地下一层层高为２。
8５ｍ。
总建筑面积为2１560。
28㎡。
９＃楼为一类高层住宅,地上33层,层高为2。
９ｍ,地下夹层层高为2。
８ｍ,地下一层层高为2。
8５m.总建筑面积为12659。
4９㎡。
1１#楼为一类底层住宅,地上3层，一层高为3.６ｍ,二层三层各为３.1m,总建筑面积为１1４８.５３㎡.地下车库层高为3．６m,总建筑面积为260４5.47㎡。
抗震:7#、8#、9＃、11#楼抗震设防类别为标准设防丙类，抗震设防烈度为六度．7#、8#、11＃楼地下一层及地上抗震等级剪力墙为四级,9#楼地下一层及地上抗震等级剪力墙为三级。
耐火：7＃、８#、9#耐火等级为地上一级,地下二级；１1＃楼地上二级,地下一级。
二、安装准备阶段1、现场环境．(１)清理场地.(2）具备应有的作业空间(考虑避让高压线或建筑物等措施)。
2、隐蔽工程验收(１)固定基础和附墙基础。
a.督促建筑施工单位均须按使用说明书中规定的基础要求施工。
b.按说明书规定浇制钢筋混凝土基础。
c.按规定实施钢筋混凝土养护。
（２)施工单位出具基础隐蔽工程验收记录，交安装单位。
３、制订现场安装方案布置图。
(１)施工电梯现场位置图。
(２)安装施工电梯用起重机型号QＹ１6汽车吊１台，或由工地塔吊协助。
４、安装作业人员(１)、现场指挥刘舒欣（２)、安装人员娄军华、李先奎、曾正军、李娜、张助(３)、验收负责宋振飞５、安装作业有关人员阅读、熟悉施工电梯使用说明书的安装拆卸步骤、过程和规定。
施工电梯安装拆除方案在施工现场安装或拆除电梯是一个需要耗费大量时间和精力的任务，需要进行各种安全措施和技术调整。
本文将从以下几个方面讨论施工电梯安装拆除方案。
安全措施无论是安装还是拆除电梯，首先需要制定安全保障方案，以确保人员和现场设施的安全。
其中，安全建筑和设备防护工作是最基本的安全措施，应该得到重视。
安全建筑在进行电梯安装或拆除前，必须进行安全建筑措施，以确保人员和设施的安全。
首先，必须制定安全基层坑壁工程方案，确定坑壁土方的稳定性，保证基层安全。
此外，对于电梯的装修和内外部装置及门开口，必须有准确的平面位置，高度和宽度限制参数，以保证安装过程中的安全。
设备防护为了保护电梯和其它设备的安全，在施工中应采取以下措施：1.对于电梯井道的壁厚和墙体，应有足够的保护层厚度，以确保电梯的静压、冲击和振动的安全。
2.为了防止水和灰渗进电梯井道中，保持水平墙面的光滑，施工期间墙面通常喷涂防水材料，以保护墙面。
3.在进行电梯安装或拆除时，必须对现有设备和设施进行保护。
技术调整以下是电梯安装或拆除过程中需要进行的技术调整。
电梯高度电梯安装或拆除时必须调整电梯高度，为此，必须先测量电梯井道的高度，然后修改电梯轨道以适应井道高度。
清除阻碍电梯安装的所有设备。
注意在安装和拆除过程中电梯的高度、宽度等参数的准确性和安全性。
水平度和垂直度调整在进行电梯安装或拆除时，需要进行电梯底坑的水平和电梯井道的垂直度调整。
需要使用专用施工仪器和仪表进行测量。
安装电梯井道门在电梯安装之前，需要安装一个井道门，以免井道里面污染开口，影响办公人员的工作效率和经营管理。
施工注意事项在进行电梯安装或拆除时，需要以下注意事项。
运输在运输过程中，必须选择经验丰富、设备先进的专业运输公司。
电梯在运输过程中应采取适当的防护措施，避免受到损失和损害。
施工时间施工时间应该精确掌握，以避免在开放经营商场时造成不必要的麻烦。
务必确保在施工期间能够按时进行，并在工程进展到一定阶段时，根据实际情况适当调整模式和优化施工计划。
施工电梯安装/拆除专项施工方案编制要点注：此方案分楼栋编制×××××总承包工程×#楼施工电梯安装（拆除）专项施工方案此处可放置项目效果图编制：专业分包人员审核：专业分包人员批准：专业分包人员日期：编制单位：×××公司（专业分包单位名称）目录一、编制说明 (1)1.编制目的 (1)2.编制依据 (1)二、工程概况 (2)1.项目整体概况 (2)2.楼栋设计情况概述 (2)三、施工电梯概况 (2)1.施工电梯选型 (2)2.施工电梯安装位置 (3)3.施工电梯安装高度 (6)4.施工电梯附着杆设计 (6)5.施工电梯安装现场工况 (8)6.安装/拆除用汽车吊选型 (8)7.拆除用汽车吊吊重分析（采用汽车吊进行安装和拆除需对其吊重计算，且增加所选用钢丝绳并对其进行破断力的计算） (11)8.安装用塔吊吊重分析 (13)四、施工准备 (13)1.技术准备 (13)2.现场准备 (13)3.人员准备 (14)4.器械、设备准备 (15)5.进度计划 (15)五、施工电梯安装 (15)1.施工电梯安装流程 (15)2.电梯基础底架安装 (16)3.标准节及缓冲器安装 (16)4.电梯围栏安装 (17)5.吊笼安装 (18)6.传动小车组合体安装 (18)7.吊笼附件安装 (19)8.地面围栏门安装 (20)9.电缆卷筒安装 (21)10.标准节安装 (22)11.附墙架安装 (23)12.电缆滑车安装 (25)六、施工电梯配套设施安装 (26)1.楼层呼叫系统安装 (26)2.安全通道搭设 (27)七、施工电梯的拆除 (30)1.升降机拆卸作业注意安全事项 (30)2.升降机的拆卸作业前的准备 (31)3.施工电梯的拆除流程 (31)4.施工电梯拆除工艺 (31)5.特殊情况说明 (32)八、安全保障措施 (33)1.安装期间的安全措施 (33)2.电梯操作安全措施 (33)3.拆卸期间的重要安全措施 (34)4.注意事项 (34)九、应急救援预案 (35)1.应急处置措施的方针和原则 (35)2.应急机构与职责 (35)3.应急处置流程 (37)4.应急响应 (38)十、计算书及附件、附图 (39)1.计算书 (39)2.附件 (40)一、编制说明1.编制目的本方案用于指导***项目*#楼施工电梯的安装及拆除作业，以保证施工电梯安装及拆除作业安全、有序、高效的完成。
目录
一、工程概况----------------------------------------------2
二、编制依据----------------------------------------------3
三、施工部署----------------------------------------------4五、施工电梯基础计算----------------------------------5
五、施工电梯基础施工----------------------------------6
六、施工升降机安装------------------------------------7
七、安全操作规程-----------------------------------------13
八、安全措施---------------------------------------------14
九、调试、验收-------------------------------------------14
十、施工升降机拆除---------------------------------------15 十一、施工升降机( 维修、保养) 质量验收制度---------------16十二、应急预案-------------------------------------------17十二、危险源识别和控制措施-------------------------------20附: 施工升降机基础施工图
施工电梯安、拆施工方案
一、工程概况:
( 一) 、工程简介
项目名称: 重庆市双福新区B-2( 金福花园梅苑、兰苑) 保障性住房工程
建设单位: 重庆市双福建设开发有限公司
设计单位: 重庆渝阳建筑设计有限公司
勘察单位: 重庆市天丰岩土工程有限公司
监理单位: 重庆市永鑫工程项目管理有限公司
施工单位: 中国核工业二四建设有限公司
（二）、工程概况
该工程为重庆市双福新区B-2( 金福花园兰苑、梅苑) 保障性住房工程,总建筑面积约197268.88平方米, 其中: 汇福花园5栋6层住宅, 4栋18层住宅, 含一层地下车库; 金福花园16栋6层住宅, 一栋两层幼儿园, 5栋26层住宅及一层地下车库。
兰苑B6#、 B7#、 B8#、 B9#楼总层数为18F/-1, 结构高度为54.0M, 结构形式为框架-剪力墙结构, 基础形式为墙下条形基础、筏板基础、独立基础。
（三）、车库顶板设计概况:
本工程结构形式为框架剪力墙。
结构嵌固端位于地下室顶板板面。
抗震等级为: 车库顶板层剪力墙三级, 框架三级。
1、设计活荷载标准值:
楼屋面活恒载设计标准值:
车库顶板覆土考虑1.5m, 附加恒载为30.0KN/㎡
2、车库顶板厚为180mm; 梁、板混凝土强度等级: C35
钢筋为HRB400, 板筋为C12@150双层双向。
二、编制依据:
1、本工程设计施工图纸
2、 SC型施工升降机使用说明书
3、《建筑机械安全技术规程》JGJ33-
4、《建筑地基基础设计规范》GB50007-
5、《混凝土结构设计规范》GB50010-
6、《混凝土结构工程施工质量验收规范》GB50204- ( )
7、《混凝土强度检验评定标准》(GB/T 50107- )
8、《建筑施工升降机安装、使用、拆卸安全技术规程》 JGJ215-
9、《建筑施工安全检查标准》( JGJ59- )
10、《危险性较大的分部分项工程安全管理办法》建质[ ]87号
11、《施工现场临时用电安全技术规范》( JGJ46 )
12、《建筑工程安全生产管理条例》
13、重庆市地方标准及规定
三、施工部署:
1、主体结构及装修阶段施工时( 11月至 5月) , 垂直运输机械采用SC200/200施工升降机4台; 垂直运输机计划安装时间为结构15层开始。
根据施工现场的场地情况及建筑物的平面位置, 确定每栋各一台施工升降机。
施工电梯提升高度为57.304米( 38节) ;
2、根据本工程的特点, 为满足工程施工的需要, B6#、 B7#、 B8#、 B9#楼使用的升降机需安装在车库顶板上, 为了确保车库顶板的安全, 必须保证施工电梯基础混凝土的强度及几何尺寸。
4台升降机全由建筑外阳台进入室内。
各栋施工电梯安装位置详见施工电梯平面布置图( 附后)
3、组织机构:
四、施工电梯基础计算
升降机基础( 位于车库顶板上方) 计算:
1、施工电梯基本参数
施工电梯型号: SC200/200; 吊笼形式: 双吊笼;
架设总高度: 104.052m; 标准节长度: 1.508m;
底笼长( 单个) : 3m; 底笼宽( 单个) : 1.5m;
标准节重: 160kg; 对重重量: 1800kg;
单个吊笼重: 2100kg; 吊笼载重: kg;
外笼重: 1450kg;
2、施工电梯基础参数
基础混凝土强度等级: C35;
基础底板双层双向钢筋: 三级钢12@200;
钢材型号: HRB400; 基础高度h: 0.35 m;
基础长度: 4.5m; 基础宽度b: 4 m;
导轨架长c=0.65m, 宽a=0.65m
3、荷载计算:
施工电梯安装在车库顶板上, 考虑到动荷载、自重误差及风荷载对基础的影响, 取荷载系数n=2.1。
同时应能承受施工电梯工作时最不利条件下的全部荷载, 加固后的总受力必须能承受的最大荷载不得小于P1 =吊笼重+护栏重+标准节总重+额定载荷重) ×2.1=｛( 2×2100) +1450+( 69×160) +2×｝×2.1≈43449㎏=435KN。
根据施工电梯厂家提供的使用说明书得知: 基础尺寸为3600×5700mm, 高350mm.则基础自重P2＝4.5×4×0.35×2.5＝15.75＝160KN
由此车库顶板承担的总荷载为P1+P2＝435+160=595KN
由基础尺寸4500×4000mm 得: 595/(4.5×4)=33.06kN/m2,
而根据结构设计车库顶板最小施工活荷载为58KN/m2 ( 覆土高度为1.5m, 折合荷载为30KN/m2; 消防车取值28KN/m2) , 故车库屋面板设计荷载能够满足施工电梯安装需要。
根据现场情况, 考虑其它不得因素( 如车库顶不确定荷载) , 从安全角度出发, 对升降机基础下车库顶板进行加固( 地脚螺栓下增设4根”井”字型暗梁: 300mm×180mm, 三级钢上部3C20;下部3C20, 箍筋C 10@150, 暗梁伸至结构梁内) , 提升机基础跨内结构板钢筋改为三级钢C 14, 间距同原设计。
从而保障施工升降机安全、正常运行, 并不对车库顶板结构造成影响。
五、施工电梯基础施工:
1、根据各升降机基础轴线定位图放出定位轴线及基础边线, 在施工地下室顶板钢筋时就应按方案要求设置暗梁钢筋。
车库顶板混凝土浇筑完毕后, 根据各升降机基础轴线定位图放出定位轴线及基础边线, 绑扎基础底板钢筋并按照使用说明书要求进行升降机基础底架预埋件的预埋。
2、底架预埋时应用基础纵横向的中心线进行轴线定位, 同时用水准仪进行标高控制( 按说明书要求, 底架四个螺丝口面平基础板面即可) 。
定位完成后用焊机在底架四个角各烧焊一条钢筋将其与基础板底及板面钢筋固定, 避免其走位;
3、底架预埋及基础钢筋绑扎完成并做好隐蔽验收后进行基础砼的浇筑。
浇筑前应用塑料薄膜将底架螺丝口包好避免灌进砼浆造成无法拧紧螺丝。
砼浇筑时应注意振捣, 并保证基础砼完成面的平整度( 用水准仪检测基础水平面, 要求基础水平度不得超过1/1000) 和完成面平齐底架的四个螺丝口面;
4、基础砼要求一次浇灌完毕, 浇水养护7天, 砼强度达到70%以上才能安装设备。
5、施工电梯地脚螺栓采用植筋时, 应满足抗拔强度值( 详见植筋方案) 。
六、施工升降机安装
( 一) 安装前的准备工作及注意事项
1、安装人员患有心脏病、高血压、癫病等, 不得上高空作业。
2、 6人组成安装小组, 由专业人员安装, 并持证上岗。
3、安装前必须熟知安装阶段的安全要求全部内容, 了解电梯的机械及电气性能原理、构造。
并由本项目部对安装人员进行安全技术交底。
保证安装的准确和安装过程中的安全。
4、准备好安装时的一切工具, 安全用具、零配件等。
5、必须将2带安装的标准节、附墙架、对重系统等零部件的插口、销孔、螺孔等穿插处去锈、除毛刺, 并在这些部位及齿条上和对重导轨上涂适量润滑脂, 对滚动部件确保其润滑充分及转动灵活。
6、在安装工地周围加设保护棚、围栏, 设警戒监护和警示牌。
7、砼基础必须达到所规定的凝固周期及强度。
道路和场地便于运输和安放升降机构件。
8、设备运抵现场等待安装时, 应首先检查设备在运输过程中有无损伤现象, 各配套及随机零部件有无遗失现象。
9、在工地上使用过, 再次安装的施工升降机, 必须仔细检查司机室底部三面墙体锈蚀情况, 若不能有效地支承底板上的荷载时, 一律重新更换司机室。
( 二) 安装与拆卸过程中注意事项
1、安装或拆卸过程中, 必须有专人负责, 统一指挥。
2、负责安装者在整个安装过程中, 必须自检所在的安装部件, 如发现运输、贮存或安装过程中零件损坏, 应立即更换。
