排水管网分区气象监测系统方案

方案简介城市排水管网监测系统以物联网、云计算、水动力分析等技术为支持，以“物联化排水管网设施、互联化水务时空信息、模型化城市内涝风险、协同化专业管理服务”为特点，为各个城市排水设施普查、设施管理、业务审批、养护管理、在线监控、应急调度、水利分析、规划支持等工作提供信息技术支撑，切实提高各城市排水防涝信息化水平与管控能力，加速了各地海绵城市的建设步伐。

系统组成城市排水管网监测系统总体架构由感知层、传输层、数据层、服务层、应用层以及标准规范和运行保障体系组成。

解决途径（1）全面普查摸清排水防涝现状，实现数字化管理。

（2）强化动态数据采集，实现实时化监测。

（3）建立暴雨内涝模型分析，实现动态化模拟。

（4）完善应急预案，实现科学化调度管理。

建立暴雨内涝监测预警体系，制定、完善城市排水与暴雨内涝防范应急预案，明确预警等级、内涵及相应的措施和处置程序，健全应急处置的技防、物防、人防等措施。

1.系统界面2.系统功能排水管网调度运行管理：掌握排水管网的真实运行状况，对重要排水户进行实时监控。

重要排水管网运行发生状况时，进行事故分析，高效协调排水运行单位和排水养护单位的协同工作。

排水管网养护管理：有效评估管网的日常养护效果，辅助制定具有针对性的管网养护计划，减少养护清淤不到位，导致河道环境污染等问题。

减少建筑工地乱排建筑垃圾，导致管网堵塞等问题。

城市暴雨内涝应急指挥：及时准确的获取暴雨内涝时管网运行预警信息。

为应急防汛工作提供决策依据，为制定不同等级雨情下科学的应急预案提供数据支持，依据区域全局的管网运行数据，合理指挥局部内涝漫水区域的排水应急工作。

排水管网规划设计与建设的评估：评估排水泵站的运行效果，发现和诊断排水泵站设计与运行中存在的不足，来诊断管网中的瓶颈管段。

为管网改造提供依据，同时为评估低洼易涝区域排水能力提供分析数据。

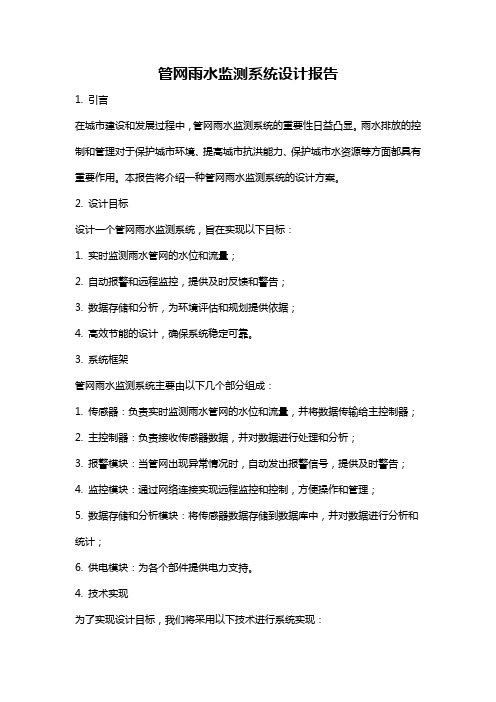

管网雨水监测系统设计报告1. 引言在城市建设和发展过程中，管网雨水监测系统的重要性日益凸显。

雨水排放的控制和管理对于保护城市环境、提高城市抗洪能力、保护城市水资源等方面都具有重要作用。

本报告将介绍一种管网雨水监测系统的设计方案。

2. 设计目标设计一个管网雨水监测系统，旨在实现以下目标：1. 实时监测雨水管网的水位和流量；2. 自动报警和远程监控，提供及时反馈和警告；3. 数据存储和分析，为环境评估和规划提供依据；4. 高效节能的设计，确保系统稳定可靠。

3. 系统框架管网雨水监测系统主要由以下几个部分组成：1. 传感器：负责实时监测雨水管网的水位和流量，并将数据传输给主控制器；2. 主控制器：负责接收传感器数据，并对数据进行处理和分析；3. 报警模块：当管网出现异常情况时，自动发出报警信号，提供及时警告；4. 监控模块：通过网络连接实现远程监控和控制，方便操作和管理；5. 数据存储和分析模块：将传感器数据存储到数据库中，并对数据进行分析和统计；6. 供电模块：为各个部件提供电力支持。

4. 技术实现为了实现设计目标，我们将采用以下技术进行系统实现：1. 传感器选择：根据需求，选择能够准确测量雨水管网水位和流量的传感器，如压力传感器和超声波传感器；2. 数据传输：利用无线通信技术，将传感器数据传输给主控制器，如Wi-Fi或LoRaWAN；3. 主控制器：通过单片机或微处理器实现数据接收、处理和分析，并控制其他模块的工作；4. 报警模块：当监测到异常情况时，通过蜂鸣器或短信警报等方式发出报警信号；5. 监控模块：通过网络连接，实现远程监控和控制，可以使用Web界面或手机App进行操作；6. 数据存储和分析模块：将传感器数据存储到数据库中，方便后续数据分析和环境评估。

5. 系统优势设计的管网雨水监测系统具有以下优势：1. 实时监测：能够实时监测雨水管网水位和流量，及时掌握管网状况；2. 报警与远程监控：当管网出现异常情况时，能够自动报警并通过远程监控提供警告；3. 数据存储和分析：将传感器数据存储到数据库中，方便进行环境评估和规划；4. 高效节能：采用先进的传感器和控制技术，确保系统高效稳定运行。

水库水雨情自动测报系统方案引言水库水雨情自动测报系统是一种应用于水资源管理的监测系统。

通过自动测量和收集水库的水位和降雨量数据，系统可以实时监测水库的水源状况，并根据测得的数据进行分析和预测，从而为水资源的合理利用和管理提供重要参考依据。

本文将介绍一个基于微控制器和传感器网络的水库水雨情自动测报系统方案，包括系统的基本架构、硬件设计、软件设计以及系统的功能和应用。

通过该系统的建设和运行，可以有效提高水库水源监测的效率和准确性，为水资源管理提供有力支持。

系统架构水库水雨情自动测报系统的基本架构包括以下几个组成部分：1.传感器模块：用于测量和检测水库的水位和降雨量数据。

传感器模块可以包括水位传感器、雨量传感器等。

传感器将采集到的数据发送给控制器模块。

2.控制器模块：由微控制器组成，用于接收传感器模块发送的数据，并进行数据的处理、存储和通信。

微控制器还可以控制传感器模块的工作状态。

3.通信模块：用于将水库的水位和降雨量数据传输给数据中心或监测中心。

通信模块可以使用无线通信技术，如GPRS、Wi-Fi等。

4.数据中心：用于接收和存储来自各个水库的水位和降雨量数据，并进行数据处理、分析和展示。

数据中心可以使用云平台或地方服务器进行搭建。

5.用户界面：用于用户查询和监控水库的水位和降雨量数据。

用户界面可以是一个网页应用或手机APP。

以下是系统的基本架构示意图：+---------+| 传感器 |+---------+|+----------------+| 控制器 |+----------------+| 无线通信模块 |+----------------+| 数据中心 |+----------------+|+---------+| 用户界面 |+---------+硬件设计传感器模块传感器模块主要用于测量和检测水库的水位和降雨量数据。

常见的传感器有压力传感器、水位传感器和雨量传感器等。

压力传感器用于测量水库的水位，它可以通过测量水的压力来间接计算水位的高度。

排水管网监测实施方案
本文将介绍一种排水管网监测实施方案，主要包括传感器安装、数据采集与处理、异常预警与报警和监测系统运维等几个方面。

1. 传感器安装
在排水管网中选择合适的位置安装传感器，例如液位传感器、温度传感器和压力传感器等，以监测管道的液位、流速、温度和压力等参数。

传感器的安装应符合相关标准，确保准确采集监测数据。

2. 数据采集与处理
采集传感器所监测到的数据，并对数据进行处理和分析。

可以使用无线传感器网络或有线连接方式将采集到的数据传输到数据采集终端。

数据采集终端负责对数据进行整理、存储和分析，并将处理后的数据传输至监测系统。

3. 异常预警与报警
利用现代监测技术，对采集到的数据进行实时监测和分析。

当监测数据超过预设的阈值或出现异常情况时，系统应具备实时预警和报警功能。

可以通过短信、邮件或手机应用等方式向相关工作人员发送预警信息，以便及时采取措施避免可能的问题。

4. 监测系统运维
监测系统需要进行定期的维护和保养，包括计算机设备的检修和更新、传感器的维护和校准、数据存储设备的备份和清理等。

此外，还应定期对监测系统进行检测和故障排除，确保系统的正常运行。

总结：
上述排水管网监测实施方案涵盖了传感器安装、数据采集与处理、异常预警与报警和监测系统运维等关键要素。

通过合理安装传感器、科学处理数据、及时预警和进行系统运维，可以实现对排水管网的有效监测和管理，提高管道的运行效率和安全性。

海绵城市排水管网自动化在线监测系统解决方案排水管网自动化在线监测系统利用低功耗远程测控终端等设备对雨量、水位、水量、流速、水质、有毒有害气体等信息进行实时的采集，通过无线网络进行传输汇集，通过信息化管理、城市排水应急管理、大型泵站综合自动化控制和水资源管理等多种应用，服务于防汛抗旱、城市水务信息化、水资源监测管理等多项业务管理。

一、系统概述深圳信立科技排水管网自动化在线监测系统利用低功耗远程测控终端等设备对雨量、水位、水量、流速、水质、有毒有害气体等信息进行实时的采集，通过无线网络进行传输汇集，通过信息化管理、城市排水应急管理、大型泵站综合自动化控制和水资源管理等多种应用，服务于防汛抗旱、城市水务信息化、水资源监测管理等多项业务管理。

排水管网自动化在线监测系统作为“海绵城市”建设的一个重要组成部分，为“海绵城市”提供基础监测数据，切实提高水利行业管理的综合能力和管理水平，实现向动态管理、精细管理、定量管理和科学管理的转变。

二、系统组成部分1、传感器监测层：主要有各种监测传感器组成，比如雨量、水位、流量、气体、水质、地理、水文传感器与泵站监控设备组成。

2、传输层：传输层主要有无线测控终端、GPRS、4G、射频无线传输网络组成。

3、数据层：由排水防涝设施、基础地理信息、实时在线监测等。

4、服务层：由基础设施服务、数据服务、云服务管理平台、软件服务组成。

三、系统架构图四、系统示意图XL90 无线采集网关五、系统功能1、实现对生活污水管网、工业废水管网、降水排水管网、城市污水管网进行实时在线监测。

2、实时采集排水管网中水位、流量、流速、水质、有毒有害气体、地表雨量等数据，并利用无线传输网络进行传输汇集。

3、实时采集排水管网中泵房、泵站中水泵启停状态信息，以及阀门开启\关闭状态信息，并实现远程在线控制。

4、对管网监测的数据实现在线告警功能，并利用在线监测软件形成告警历史记录。

5、利用管网在线监测软件，可以实现对管网监控数据形成曲线分析、历史数据查询、报表打印、远程监控、监测预警、监管等功能。

作为智慧城市建设的一部分，能够将道路积水、排水是否正常，管道是否堵塞等情况第一时间反馈给相关部门，对城市排水管道的管理起到了积极的作用。

基于物联网技术，结合GIS地图，根据不同排水管网特点对管网水位、流量、水质、有害气体浓度、泵站运行状态等信息进行综合采集处理，保证排水系统安全高效运行;通过构建安全预警平台，提高应急指挥及快速处置能力;提供科学、先进的排水分析模型，全面评估城市排水管网能力;以城市排水设施数据为基础，结合管网监控数据、气象预报、雨情信息，为城市排水规划、防涝预测提供决策依据。

一、系统架构三、系统介绍系统由数据库、通信管理模块、地图模块、应用软件等组成。

系统软件部署在云端服务器(或本地服务器)上。

四、云端服务数据库：系统数据库可采用SQLServer、Oracle、MySql等商业数据库系统，数据库的功能是存储接收到的现地采集数据、运算过程数据以及用户数据，以便于其他模块的使用。

通信管理模块：模块负责管理各采集站点的现场数据通信。

地图模块：采用GIS管理区域内站点，让用户直观准确的定位区域内监测站点，为用户的远程监控提供更加便捷的交互服务。

应用软件：集成系统各功能模块，对流量、水位、水质、有害气体等进行处理与展示。

包含实时数据监测、图表统计分析、历史数据查询、报表生成、系统管理水位预警、模型分析、智慧运维等模块。

应用软件建立在数据库的基础上，对数据进行合理的统计、计算与展示。

每个功能模块都有其特定的计算方法和结果，不同模块之间的分工合作相辅相成，构成了整套完备的应用系统。

五、远程监控远程监控是指用户、管理员、工程师等通过智能终端、手持设备、电脑等通过web的方式来访问云端服务器中发布的web接口。

根据用户的不同需求，将云端数据库中的数据返回给用户。

根据用户的不同层级，通过浏览器，就能直观的查看采集设备的实时状态，能查看不同层级的统计数据、告警数据等。

为用户查询与决策提供有力的数据依据。

排水管网排口监测系统解决方案系统概述排水管网排口监测系统通过在雨污水排口布设排口流量计、水质监测仪等设备，实时掌握排口流量、水质、河道液面高度以及现场视频状况，实现雨污水排口状态的实时感知和城域化汇集管理，并通过传输网络将采集到的数据接入到各个应用系统中，实现实时监测告警，通过现场真实画面反馈排口运行情况。

系统架构1、感知层感知层的设备通过传感网络获取感知信息。

感知层是物联网的核心，是信息采集的关键部分。

2、网络层网络层是数据通信的核心，是数据传输的主要通道，网络层主要采用NB-IoT通信网络，具备覆盖广、连接多、速率快、成本低、功耗低、架构优等特点。

3、通信服务层通信服务层由物联网设备管理平台组成，实现数据的汇集与管理，为管网监测平台及其他应用平台提供专业、便捷的数据接口服务。

4、应用层应用层为运维部门、管线权属单位、大数据局、运维管理、决策分析等信息服务。

系统功能1、实时监测告警实时监测排水管网气象状况，根据预先设定报警规则，实现气象异常情况告警。

2、GIS地图展示在电子地图上显示监测点位、基本信息、实时状态等。

3、调度运行对排水管网分区气象异常分析、处理，高效协调相关部门的协同工作。

4、视频监控获取有效数据、图像或声音信息，对突发性异常事件的过程进行及时的监视和记忆。

5、数据分析对大量的排口监测数据进行重组、汇总及对比分析，挖掘出有利于提升排水管网排口管理水平和效率的有价值数据。

系统特点1、易于集成系统提供设备底层通讯协议及多种语言的数据接入解析demo程序、协议解析库，30分钟即可完成设备数据调用接口集成。

2、扩展性强系统对传感器监测项做了对应的扩展预留设计；系统的管理业务流程具备可扩展性；软件平台应用子系统预留了接口具备扩展性。

3、实时性高基于4G无线传输，传输距离远、信号强度高、数据传输稳定。

在现式实时上传监测数据，当监测数据超出阈值，立即触发告警机制，通知运维人员快速做出相应。

4、专业设备设备大多采用防爆、防水、防尘等设计，结合管网实际情况进行专业的安装方案设计，使用寿命长，安装简单、维护方便。

排水管网布点方案目录1. 监测点设置原则 (2)2. 监测点设置方案 (2)2.1 水位、流量监测点 (2)2.1 水质监测点 (3)3. 监测点设置方案2 (4)3.1 设计思路 (4)3.2 监测点布设 (5)3.2.1 水位监测点 (5)3.2.2流速监测点 (5)3.2.3 流量监测点 (5)3.2.4 雨量站监测点 (6)3.2.5 水质监测点 (6)3.2.6 视频监控点 (7)1. 监测点设置原则(1)实用性。

监测点位置的选择与监测目的紧密相连，要关注城市排水管理的长期运营业务监测需求，充分了解当地的排水管网、河道、土地利用类型等现状，以确保每个监测点的实用性。

(2)代表性。

选择能够反映该地区实际情况的点位进行监测，与此同时，不同类型的区域具有不同的排水特征，应在各区域选择具有代表性的监测点，能够通过监测点情况更为全面的反映区域内各类设施的实际运行情况。

用尽量少的监测点来全面地反映片区污水收集处理系统总体情况(3)便利性。

所选监测点应能够方便、安全地进行监测设备的安装与维护，同一区域不同类型的监测设备(流量/水质)在空间位置上尽量靠近，方便后期设备的巡查与养护。

2. 监测点设置方案12.1 水位、流量监测点1污水管网水位、流量监测点设置应符合下列规定：1）污水干管接入污水主干管前、污水主干管接入污水处理厂前应设置监测点；2）污水主干管间隔3~5km处宜设置监测点，且不少于3个监测点；3）位于河道常水位以下的污水主干管、污水干管，管道入河起终端应设置监测点，并在间隔不大于2km处宜设置监测点。

2 雨水管渠重要雨水排水口处和合流管网（含截流式合流、不完全分流及合流制管网，以下统称合流管网）溢流口处应设置水位、流量监测点。

3其他应设置监测点的应符合下列规定：1）低洼地区、下穿道等易积水处，调蓄池等市政调蓄设施内，地块雨水排出口处等应设置水位监测点；2）污水主干管、污水干管的跨行政区交界处，重点排水户排放污水与污水支管或干管的连接管上，截流堰（井）等截留设施前后，泵站前后，污水厂尾水排水口处等应设置流量监测点；3）其他有水位或流量监测需求处宜设置监测点。

排水管网探测工作方案一、前言。

随着城市化进程的加快，城市排水管网建设也变得越来越重要。

排水管网是城市基础设施的重要组成部分，它直接关系到城市的排水排污能力和居民生活环境。

因此，对排水管网进行定期的检测和维护显得尤为重要。

本文将针对排水管网探测工作提出一套方案，以期为城市排水管网的维护和管理提供参考。

二、排水管网探测工作的重要性。

排水管网是城市排水系统的重要组成部分，它承担着将雨水和污水从城市排放出去的重要任务。

然而，由于排水管网大多埋设在地下，长期的使用和环境的影响，排水管网存在着老化、堵塞、破损等问题。

如果排水管网出现问题，不仅会影响城市的排水排污能力，还会给居民的生活带来诸多不便。

因此，对排水管网进行定期的探测工作显得尤为重要。

排水管网探测工作的重要性主要体现在以下几个方面：1. 及时发现管网问题。

通过排水管网探测工作，可以及时发现管网的老化、堵塞、破损等问题，有针对性地进行维护和修复，避免问题扩大影响城市的排水排污能力。

2. 保障城市排水排污能力。

排水管网是城市排水系统的重要组成部分，只有保障排水管网的畅通和正常运行，才能保障城市的排水排污能力，维护城市的生态环境。

3. 提高排水管网的利用率。

通过排水管网探测工作，可以了解管网的实际情况，有针对性地进行优化和改造，提高排水管网的利用率，减少资源浪费。

三、排水管网探测工作方案。

1. 探测工具的选择。

排水管网探测工作需要使用专门的探测工具，以确保探测的准确性和全面性。

目前常用的排水管网探测工具主要有摄像头探测系统、超声波探测系统和地面雷达探测系统。

不同的探测工具适用于不同类型的管网，选择合适的探测工具对于排水管网探测工作的开展至关重要。

2. 探测工作的流程。

排水管网探测工作的流程主要包括以下几个步骤：（1）确定探测范围。

首先需要确定需要探测的排水管网范围，包括管网的长度、深度和材质等信息。

（2）准备探测工具。

根据排水管网的实际情况，选择合适的探测工具，并对探测工具进行检查和准备工作。
