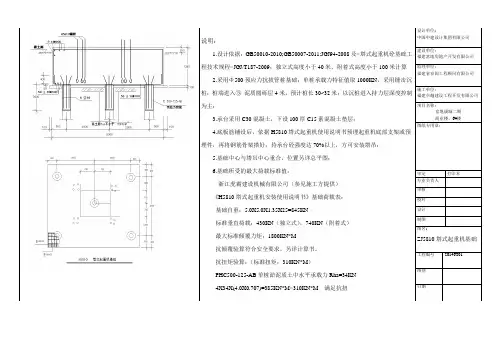

塔吊基础配筋详图

TC7035-16固定预埋支腿基础图
2.2.1 说明
－下页表中所列数据是满足塔机稳定性的最小值。

－如有其他数据请与我们协商。

－最佳基础的选用取决于现场的地基承压力。

对于任何高度的塔机，按等于或低于现场地基承压力来选择基础。

－基础节安装的不当会严重影响塔机使用（如塔机倾斜等）。

－预埋支腿应按混凝土基础的中心对称安装。

－预埋支腿必须按电气要求正确接地。

－预埋支腿附近的钢筋不能切断，也不可减少。

2.2.2 地基承压力及混凝土基础尺寸
用预埋支腿与基础节连接的混凝土基础的尺寸决定于：
1）地面的允许承载力；
2）由塔机传来的力（M.N.F），混凝土基础要配以适当的钢筋，设计由用户负责；
3）预埋支腿埋入混凝土深度740mm。

2.2.3预埋支腿（仅供参考）
a
砼标号：C35

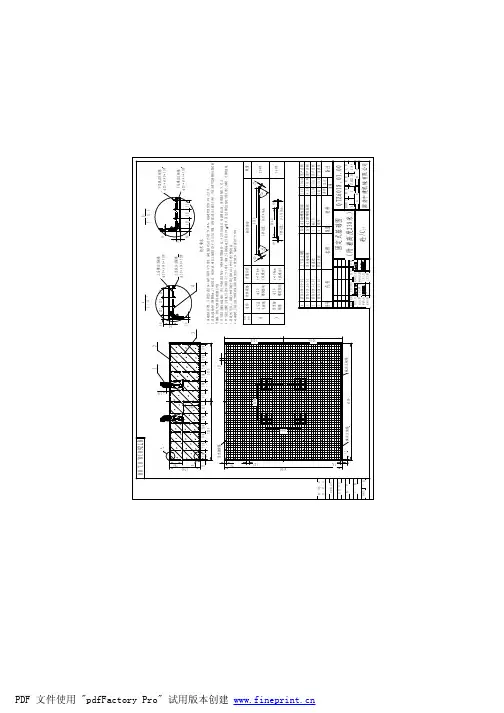

预埋支腿的钢筋混凝土配筋示例（仅供参考）：
说明：1.本砼基础是当a=6600mm,h=1700mm,地耐力为2×105Pa时的配筋示意图；
2.砼标号为C35，砼比重为2300kg/m3；
3.本配筋图仅供参考，用户也可以按第上页的参数自行设计。

QTZ63自升式塔式起重机
地
基
基
础
重庆东兆长泰建筑工程设备租赁有限公司
1.地基基础
地基基础的位置选择，应充分考虑立塔、拆塔的方便和附着加固的要求。

塔式起重机的地基基础是保证塔机安全使用的必要条件，要求该基础依据不同地质情况严格按照规定进行制作。

除在坚硬岩石地基上可采用锚装基础(分块基础)，一般情况下采用整体钢筋混凝土基础。

可按图3、图4进行制作，对基础的基本要求如下：
1)基础的土质应坚固牢实，要求承载能力大于20吨／平方米。

2)混凝土基础的深度应大于1400毫米，总混凝土方量约为28.35立方米，基础重量约为68吨。

3)混凝土基础的强度等级不低于C35。

4)基础钢筋采用相同直径的园钢或热轧带肋钢筋(螺纹钢）均可。

2.接地装置
塔机避雷针的接地和保护接地要求必须按图1规定制作。

此接地材料、安装和维护等均由用户自备。

接地装置还应符合下列要求：
1)置于地基锚固联接的基础节决不可作接地避雷器用。

2)接地避雷器的电阻不得超过4欧姆。

3)即使可以用其它安全保护装置，如高敏感的差动继电器(自动断路器)也必须安装这种“接地保护装置”。

4)接地装置应由专门人员安装，因为接地电阻率视时间和当地条件不同而有很大变化，而且测定电阻要高效精密的仪器。

定期检查接地线及电阻。

图1 接地装置
图2 安装塔机场地的参考尺寸

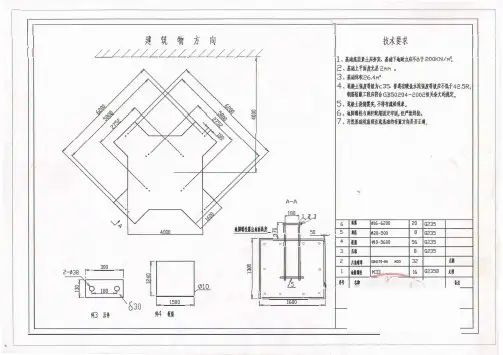

图3 地基基础
图4 砼基础。
