全液压转向器的工作原理全液压转向器是一种利用液压原理实现转向的装置。
它广泛应用于各种车辆和机械设备中，如汽车、拖拉机、工程机械等。
全液压转向器的工作原理是通过液压系统将驾驶员的转向动作转化为液压能量，从而实现转向。
全液压转向器主要由液压泵、液压缸、液压阀和液压油箱等组成。
液压泵通过驱动装置带动转向器旋转，产生液压能量。
液压泵将压力油送至液压缸，液压缸接收到压力油后，产生一定的推力，将推力传递给转向装置，从而使车辆发生转向。
在全液压转向器的工作过程中，液压阀起到了重要的作用。
液压阀能够根据驾驶员的转向动作，控制液压油的流向和流量。
液压阀根据转向动作的大小和方向，调整液压油进入液压缸的流量，从而控制转向器的旋转速度和方向。
液压油箱是全液压转向器中储存液压油的地方。
液压油箱内部通过滤油器过滤液压油，确保液压系统的正常工作。
液压油在全液压转向器中起到了润滑、冷却和密封的作用。
液压油的质量和使用寿命对全液压转向器的工作性能和寿命有着重要的影响。
全液压转向器的工作原理是利用液压原理实现转向，其优点是结构简单、重量轻、体积小、转向灵活、转向力矩大。
它不仅可以实现车辆的正常转向，还可以实现车辆的急转弯、原地转向等特殊转向功能。
全液压转向器的工作原理使得驾驶员可以通过轻松的转向动作，实现对车辆的精确控制，提高了驾驶的舒适性和安全性。
然而，全液压转向器也存在一些不足之处。
首先，由于液压系统的复杂性，全液压转向器的维护和维修比较困难，需要专业的技术人员进行操作。
其次，全液压转向器的液压泵和液压缸会产生一定的摩擦和磨损，需要定期更换和维护，增加了使用成本。
再次，全液压转向器在高温、低温等恶劣环境下的工作性能可能会受到一定的影响。
全液压转向器是一种利用液压原理实现转向的装置。
它通过液压系统将驾驶员的转向动作转化为液压能量，从而实现车辆的转向。
全液压转向器的工作原理简单、转向灵活、转向力矩大，提高了驾驶的舒适性和安全性。
然而，它的维护和维修相对困难，使用成本较高，并且在恶劣环境下的工作性能可能会受到影响。
液压助力转向系统原理
液压助力转向系统是一种常用于汽车和其他车辆的转向辅助系统。
其主要原理是利用液压力来帮助驾驶员转动方向盘，以降低驾驶的力度，提高转向的灵活性和舒适性。
系统的核心部件是液压助力装置，由液压泵、液压缸和控制阀等组成。
当驾驶员转动方向盘时，液压泵会向液压缸供给高压液压油。
在正常行驶情况下，系统中的感应阀会根据方向盘的转动程度和车速来调节液压油的流量和压力。
当方向盘转动时，液压油通过控制阀进入液压缸。
液压缸内的活塞会随之移动，将液压力转化为机械力，作用在转向机构上。
这种机械力可以减轻驾驶员转动方向盘时所需的力量，使驾驶更加轻松。
液压助力转向系统还可以根据驾驶条件的变化进行自动调节，以使转向更加稳定和灵敏。
例如，在低速行驶时，系统会提供更大的助力，使转向更加轻便；而在高速行驶时，系统会减小助力，以保持转向的稳定性。
总之，液压助力转向系统通过利用液压力来辅助驾驶员转动方向盘，提供轻松、灵活的转向操作。
无论是在城市道路还是高速公路上，这种系统都可以提供舒适且安全的转向体验。

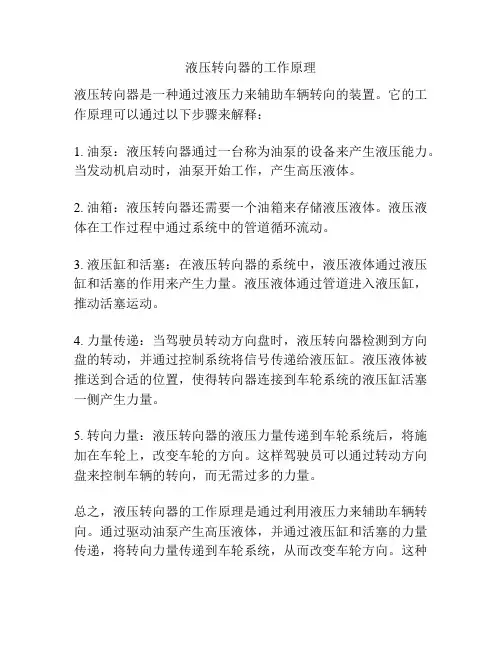

液压转向器的工作原理
液压转向器是一种通过液压力来辅助车辆转向的装置。
它的工作原理可以通过以下步骤来解释：
1. 油泵：液压转向器通过一台称为油泵的设备来产生液压能力。
当发动机启动时，油泵开始工作，产生高压液体。
2. 油箱：液压转向器还需要一个油箱来存储液压液体。
液压液体在工作过程中通过系统中的管道循环流动。
3. 液压缸和活塞：在液压转向器的系统中，液压液体通过液压缸和活塞的作用来产生力量。
液压液体通过管道进入液压缸，推动活塞运动。
4. 力量传递：当驾驶员转动方向盘时，液压转向器检测到方向盘的转动，并通过控制系统将信号传递给液压缸。
液压液体被推送到合适的位置，使得转向器连接到车轮系统的液压缸活塞一侧产生力量。
5. 转向力量：液压转向器的液压力量传递到车轮系统后，将施加在车轮上，改变车轮的方向。
这样驾驶员可以通过转动方向盘来控制车辆的转向，而无需过多的力量。
总之，液压转向器的工作原理是通过利用液压力来辅助车辆转向。
通过驱动油泵产生高压液体，并通过液压缸和活塞的力量传递，将转向力量传递到车轮系统，从而改变车轮方向。
这种
装置使驾驶员能够更轻松地转动方向盘，并且减少了驾驶时需要施加的力量。
简述液压式动力转向系统的组成和工作原理。
液压式动力转向系统由以下组成部分组成：
1. 动力源：通常是由车辆的发动机通过传动装置连接到一台液压泵，用来产生液压压力。
2. 液压泵：将液压油从液压油箱抽取，并提供高压液压油流向转向装置。
3. 转向阀：控制液压油的流向和压力，通过操作员的方向盘输入力来调节转向的角度。
4. 液压缸：将液压油的压力转化为力矩，通过推拉杆或者活塞臂连接到车轮，实现转向。
5. 液压油箱：储存液压油，并通过液压泵供给液压系统。
6. 油管和接头：将液压油连接到液压泵、转向阀和液压缸。
液压式动力转向系统的工作原理如下：
1. 当驾驶员转动方向盘时，转向阀打开/关闭液压油的流向。
2. 液压泵抽取液压油并提供高压液压油流入转向阀。
3. 转向阀根据驾驶员的输入，调节液压油的流量和压力，将液压油引导到液压缸。
4. 液压油通过液压缸，将压力转化为力矩，并通过推拉杆或者活塞臂作用在车轮上，使车辆转向。
5. 当转向动作完成后，液压泵停止工作，转向阀关闭液压油的流向，液压油回流至液压油箱中。
通过液压式动力转向系统，驾驶员可以轻松地控制车辆的转向，减少了驾驶的劳力，并提供了更好的操控性能。
装载机全液压转向器工作原理及故障诊断
全液压转向器的工作原理
1、由安全阀组成：安装于液压系统的安全阀负责阻止过度压力，以确保液压支架的安全。
2、液压系统：液压系统将压缩空气吸入，并经由压缩机将其压缩到所需的压力，然后将其存储在压缩机中，并根据工作需要将压缩空气排出，从而为转向器提供液压动力。
3、液压油泵：液压油泵将工作流体由缸体送入活塞室，活塞向缸体内推动油泵本体出口腔，从而润滑整个转向器。
4、调节开关：调节开关控制着转向器的偏转角度，以及旋转速度。
5、活塞：活塞将转向器给动作液压动力从缸体输出，从而向动运动元件输送功率。
全液压转向器故障检测
1、安全阀故障：当安全阀出现故障时，液压支架会由于压力过大而受到损坏。
2、活塞故障：活塞故障会导致动力输出不佳，并且转向器无法正常运转。
3、泄漏故障：当液压油管道有漏油情况时，会导致液压支架失效，从而使转向器无法正常工作。
常见的泄漏原因包括：接头松动、液压油管道老化或损坏等。
4、驱动系统故障：由于液压油泵出现不正常情况、调节开关故障或控
制系统故障等原因，都可能导致转向器驱动系统出现故障，从而影响转向器的正常使用。
5、润滑系统故障：由于液压油泵系统存在故障，导致转向器内部部件处于干燥状态，从而导致转向器发热，并可能出现故障。
液压动力转向系的组成及功用液压动力转向系统是现代汽车中非常重要的一个组成部分，它能够帮助驾驶员轻松、平稳地操控车辆。
本文将介绍液压动力转向系统的组成及其功用。
一、液压动力转向系统的组成1. 动力源：液压泵液压泵是液压动力转向系统的核心部件，它通过机械传动将发动机输出的机械能转化为液压能，并将高压油液输送到转向器中。
2. 转向器转向器是液压动力转向系统中的另一个关键部件，它负责将高压油液传递到车辆的左右前轮以实现车辆转向。
在传统的机械式转向系统中，车辆需要通过人工操作方向盘来实现左右转弯。
而在液压动力转向系统中，驾驶员只需要轻轻一扭方向盘，就可以通过高效而精准的液压控制技术完成车辆的左右转弯。
3. 液体储存罐为了保证整个系统始终能够正常运行，必须保证在任何时候都有足够的液压油液供应。
因此，液体储存罐是液压动力转向系统中不可或缺的一个部件。
它可以存储一定量的液压油液，并通过管道将其输送到需要用到的地方。
4. 控制阀门控制阀门是液压动力转向系统中的另一个重要组成部分。
它可以根据驾驶员的操作指令来控制高压油液的流动方向和流量大小，从而实现车辆转向。
二、液压动力转向系统的功用1. 提高驾驶舒适性相比传统机械式转向系统，液压动力转向系统具有更为精确、灵敏的操控性能。
在正常行驶时，驾驶员只需要轻轻一扭方向盘，就可以轻松完成车辆转弯或调整方向。
这不仅能够提高驾驶舒适性，还能够减少疲劳和操作失误。
2. 提高行车安全性由于液压动力转向系统具有更为精确、灵敏的操控性能，因此在紧急情况下可以更快速地进行反应和调整，从而提高行车安全性。
此外，液压动力转向系统还可以根据车辆的速度和转向角度来自动调整转向力度，避免因为操作失误或其他原因导致车辆失控。
3. 降低燃油消耗液压动力转向系统可以通过高效的液压控制技术来减少驾驶员对方向盘的操作力度，从而降低燃油消耗。
此外，在行驶过程中，液压动力转向系统还可以根据车辆的速度和转向角度来自动调整转向力度，避免不必要的能量浪费。
液压助力转向系统工作原理
液压助力转向系统是一种常用于汽车上的转向辅助装置，通过利用液体的压力来帮助驾驶员更轻松地转动方向盘。
该系统一般由液压泵、液压缸、液压储油罐和液压油管组成。
液压助力转向系统的工作原理如下：
1. 液压泵：液压泵由发动机驱动，通过带动液压泵的转子产生液压油流，油流的压力由发动机的转速决定。
2. 液压油管：液压泵通过液压油管将压力传递给液压缸。
3. 液压缸：液压缸一端连接着液压油管，另一端连接着转向机构。
液压缸内部有一个活塞，当液压油进入液压缸时，活塞会被推动。
4. 转向机构：转向机构与车轮相连，负责实现车辆的转向。
液压缸推动活塞时，会通过转向机构把力传递到车轮上。
当驾驶员转动方向盘时，转向机构会通过传感器感知到方向盘的变化。
这时液压泵开始工作，将液压油推送到液压缸中。
液压缸中的活塞受到液压油的力推动，力会通过转向机构传递到车轮上，使车辆转向。
液压助力转向系统的优点是可以大大减小驾驶员在转向时所需的力道，提高了驾驶的舒适性和灵活性。
同时，该系统还可以根据驾驶员的转向力道调整液压泵的输出压力，使驾驶员感觉到更自然和顺畅的转向操作。
总的来说，液压助力转向系统通过利用液压力量减小驾驶员的转向力度，提高了驾驶的便利性和操控性。
液压助力转向机工作原理液压助力转向机是一种用液压力来辅助车辆转向的设备，它的工作原理主要是利用液压力来减轻驾驶员转向时所需的力量，从而提高驾驶的舒适性和操控性。
本文将从液压助力转向机的工作原理、结构组成和工作过程等方面进行详细介绍。
### 一、液压助力转向机的工作原理液压助力转向机采用了液压系统来实现转向助力的功能。
其主要由油泵、液压缸、阀门等组成，通过这些部件的相互协作，实现对转向的助力。
具体工作原理如下：1. 油泵工作：当驾驶员转动方向盘时，转向机中的传感器会感知到转向运动，并通过信号传递到油泵。
油泵受到信号后开始工作，将液压油送入液压系统。
2. 液压缸工作：液压油从油泵送入液压缸中，使液压缸内的活塞移动。
活塞移动时产生液压力，这个力会帮助转向系统施加一个辅助力，从而降低驾驶员转动方向盘所需的力量。
3. 阀门控制：液压助力转向机中还配备有阀门，用于控制液压油的流动方向和压力大小，根据车速、载荷等参数进行调节，确保在不同工况下都能够提供合适的转向助力。
通过以上工作原理，液压助力转向机能够实现对转向的助力，使驾驶员在转向时所需要的力量降低，大大提高了驾驶的舒适性和操控性。
### 二、液压助力转向机的结构组成液压助力转向机通常由油泵、液压缸、阀门及传感器等部件组成，具体结构组成如下：1. 油泵：负责将液压油从油箱中吸入，并将其送入液压缸中，产生液压助力。
2. 液压缸：液压缸内含有活塞，当液压油进入时，活塞运动产生液压力，从而对转向系统施加助力。
3. 阀门：用于控制液压油的流动方向和压力大小，确保提供合适的转向助力。
4. 传感器：用于感知驾驶员的转向动作，将信号传递到油泵，以控制油泵工作。
以上部件相互协作，实现对转向的助力，提高了驾驶的操控性和舒适性。
### 三、液压助力转向机的工作过程液压助力转向机在车辆转向时，会经历以下工作过程：1. 驾驶员转动方向盘：当驾驶员转动方向盘时，传感器会感知到这一转向动作，将信号传递给油泵。
全液压转向器工作原理全液压转向器是一种通过液压力来完成转向的装置。
它主要由转向器本体、油路系统和操控器三部分组成。
转向器本体是转向器的主体，它由一对液压工作齿轮组成，分别是驱动齿轮和从动齿轮。
转向器的本体通过轴连接到车辆的转向系统，它们之间通过齿轮的啮合来实现转向效果。
驱动齿轮由发动机通过引擎皮带驱动，而从动齿轮则与操控器相连。
油路系统是转向器的核心部分，它由变矩器、供油泵、液压阀等组成。
当发动机启动后，液压泵开始工作，通过变矩器将发动机的功率转化为液压力。
这些液压力被传递到转向器的齿轮组上，从而实现转向效果。
操控器是驾驶员操作的部分，它由转向器的操作杆和液压阀组成。
当驾驶员转动方向盘时，操控器会感应到驾驶员的操作，并通过液压阀将操作信号传递给转向器本体。
转向器本体根据操作信号调整液压力的分配，从而实现车辆的转向。
全液压转向器的工作原理是利用液压力来实现转向。
当驾驶员转动方向盘时，操控器感应到驾驶员的操作，并通过液压阀来调整液压力的分配。
液压力被传递到转向器的驱动齿轮上，从而使从动齿轮旋转，从而实现转向效果。
在转向过程中，液压阀会根据车辆的行驶状态和驾驶员的操作来调整液压力的大小和分配。
例如，当车辆需要进行低速转弯时，液压阀会增加液压力的分配，以提供更大的转向力。
而在高速行驶时，液压阀会减小液压力的分配，以提供更灵敏的转向响应。
全液压转向器具有转向力大、转向灵敏等特点。
它能够满足各种路况下的转向需求，并且可以适应不同驾驶员的操作习惯。
同时，全液压转向器还具有自动调整的功能，可以根据车辆的行驶状态来调整液压力的大小和分配，以提供更好的操控性和驾驶体验。
总结起来，全液压转向器是一种通过液压力来实现转向的装置。
它通过转向器本体、油路系统和操控器三部分的相互配合，有效地实现了车辆的转向功能。
全液压转向器具有转向力大、转向灵敏、自动调整等特点，能够满足各种路况下的转向需求，并提供良好的操控性和驾驶体验。
液压动力转向系的组成及功用液压动力转向系统是现代汽车中非常重要的一个组成部分，它通过液压力将驾驶者的转向指令转化为车辆的转向动作。
本文将从液压动力转向系统的组成和功用两个方面进行详细介绍。
一、液压动力转向系统的组成液压动力转向系统主要由以下几个组成部分构成：1. 动力源：液压动力转向系统的动力源通常是汽车发动机，其通过驱动液压泵工作来为整个系统提供液压能量。
2. 液压泵：液压泵是液压动力转向系统的核心组件之一，它负责将发动机输出的机械能转化为液压能，为系统提供动力。
3. 液压控制阀：液压控制阀是液压动力转向系统的另一个重要组件，它通过对液压系统中液压流量的控制，实现对转向力的调节和控制。
4. 液压缸：液压缸是将液压能转化为机械能的装置，它通过液压力来实现汽车的转向动作。
5. 液压油箱：液压油箱用来存储液压油，保证系统正常工作所需的液压油量和压力。
6. 液压管路：液压管路是液压动力转向系统的血管系统，它将液压泵输出的液压能传输到液压缸，并将液压缸反馈的信号传回液压控制阀，实现整个系统的工作。
二、液压动力转向系统的功用液压动力转向系统主要有以下几个功用：1. 转向助力：液压动力转向系统通过增加液压力来辅助转向，降低驾驶者转向时所需的力量。
这使得驾驶者在操控车辆时更加轻松和舒适。
2. 转向精准：液压动力转向系统能够根据驾驶者的转向指令精确控制车辆的转向动作，提高车辆的操控性和行驶稳定性。
3. 稳定性控制：液压动力转向系统能够通过对液压力的调节，实现对车辆稳定性的控制。
例如，在急转弯或紧急避让时，液压动力转向系统可以根据车辆的动态状态，及时调整转向力，保持车辆的稳定性。
4. 能量转化：液压动力转向系统能够将发动机输出的机械能转化为液压能，并通过液压力来实现车辆的转向动作。
这种能量转化方式相对高效，可以提高整个系统的能量利用率。
5. 自动适应性：液压动力转向系统可以根据车辆的行驶速度和转向角度自动调整转向力的大小，使得转向力在不同行驶状态下保持合适的水平。
汽车液压转向器工作原理从每一步骤动作过程详解汽车液压转向器（液压助力转向器）的工作原理如下，包括每个步骤的动作过程详解：
1.驾驶员施加转向力：驾驶员通过方向盘施加转向力。
这个力量
通过一根连接杆传递给液压转向器的控制阀。
2.液压泵产生液压力：控制阀接收到驾驶员施加的转向力后，会
调节连接到液压泵的液压流量。
液压泵通常由发动机驱动，通过旋转产生液压压力。
3.液压流量调节：控制阀根据转向力的大小和方向，调节液压泵
向液压缸提供的液压流量。
控制阀内部包含一个阀芯，它的位置和移动程度决定了液压流量的大小。
4.液压助力产生：液压流量通过液压缸，产生一个辅助力，帮助
驾驶员转动车辆的车轮。
液压缸内部有一个活塞和一个密封
件，液压流量推动活塞向一个方向移动，产生一个力矩，减轻驾驶员的转向负担。
5.助力反馈：当驾驶员转动方向盘时，液压助力转向器的控制阀
会调整液压流量，以提供适当的助力反馈。
助力反馈的程度取决于驾驶员的转向力大小和方向，以及液压转向器的设计和调校。
通过液压转向器的工作原理，驾驶员能够轻松转动车辆的方向盘，减轻了驾驶员在转向过程中所需的力量。
这种液压助力系统使驾驶更加轻松和舒适，尤其在低速转弯或停车时，更为明显。
液压动力转向的工作原理液压动力转向系统是在汽车行驶过程中，驾驶员转动方向盘时，利用液体传递动力，使车辆的转向系统产生相应的转向反应的一种系统，它是车辆动力传动系统中的重要组成部分之一。
在现代汽车工业中，液压动力转向系统已经成为解决机械动力转向系统难以满足高速、宽幅道路上转向惯性和方向稳定性要求的主流解决方案之一。
一、液压动力转向的原理液压动力转向系统是由行驶中的流体连通、推力转向力、高转矩型变压器、压力稳定器和液压驱动装置组成。
液压动力转向系统可以将驾驶员的力量转变为施加在车轮上的力量，使车辆产生转向，而且在转向时不需要太大的力量。
二、液压动力转向系统的组成液压动力转向系统由6个部分组成。
1.方向盘：方向盘属于驾驶员直接接触的部分（称为前部组件）。
2.转向梁：转向梁是由两个横杆接成T字型，其一端与车轮轮毂直接相连（称为后部组件）。
3.变比器：变比器与上下车轴接头处同一位置，其作用是将车轮方向的转动产生的大扭矩转换成便于驾驶员控制的小扭矩。
4.轴、齿轮：轴、齿轮结构是变比器的主要组成部分，其作用是将变比器的力量传递到转向机构上。
5.转向机构：液压动力转向系统的核心部分，通过液压力量转化为车轮方向的角度调整。
6.操作油路：驾驶员在转动方向盘时，通过操纵操作油路，向转向机构提供稳定的液压力量。
三、液压动力转向系统的工作原理液压动力转向增大了汽车的转向力，其原理是利用液压力产生的力使方向盘和车轮之间的连接变得容易。
随着液体流动，液压转向泵通过能量转化来推动小轮机，液体进入转向助力缸，在转向助力缸内增加了压力。
高压液流通过车辆内的油管同时流回液压泵，这样就完成了一次液压动力转向的动作。
液压动力转向系统可以实现轻松、平顺的转向，驾乘者只需轻轻一扭方向盘即可，无需费力。
实际操作时，当驾驶员转动方向盘时，操作油路开始向转向机构提供压力，同时变比器的作用使转向机构所需的力翻倍。
这时，转向助力缸的液体在液压泵的带动下形成了高压。
液压动力转向器的工作原理全液压转向器主要由随动转阀和计量马达组成。
随动转阀包括阀芯7、阀套6、阀体3 , 掌握油流方向。
由定子13 ,转子9,实现计量马达的功能，以保证出口油量与方向盘的转角成正比。
转动方向盘，当有油通过计量马达时，通过转子9 ,联动轴
8 ,拔销5 ,带动阀套6与阀芯7同向转动，将油送到流量放大阀的先导油进出口，掌握流量放大阀的主阀芯动作，油量得到放大.从而掌握转向。
随动阀处于中间位置（即方向盘不动）时，
先导泵排出的油经掌握油路溢流阀回油箱转动方向盘时，先导泵来油经随动转阀到计量马达。
推动转子随方向盘同步转动，将先导油送到流量放大阀阀杆一端.使其阀杆动作，实现转向。
阀杆另一端的油经随动转阀回油箱，当方向盘转得较快时，通过计量马到达流量放大阀阀杆一端的先导油多，阀杆位移量增大，转向那么较快。
方向盘与阀芯连接在一起，当方向盘转动时，阀芯转过一个小角度，直到弹簧片被压，阀套才跟着旋转，这时阀芯与阀套分开一个角度，将油路接通，与此同时，与阀套相连的联动轴一起转动，带动定子内转子的旋转把与方向盘转角成肯定比例的先导油送至流量放大阀。
方向盘停止转动弹簧片使得阀套、阀芯回到中间位置，将油路关闭。
全液压换向器的工作原理
全液压换向器是指利用油液的力来进行换向的装置，其工作原理可以分为以下几个步骤：
1. 油液流动：油液通过液体输送管道进入换向器，在换向器内部形成一定的流速和压力。
2. 静压力平衡：当油液流入换向器中的动力元件时，会形成一定的静压力。
静压力平衡是换向器正常工作的关键，它通过调整油液下游的压力和流速，使得上下游的静压力平衡，保证了换向器的换向效果。
3. 动力元件移动：换向器中的动力元件受到油液的压力作用，进行水平和垂直方向的移动。
这种移动可以通过液压控制阀来实现，控制阀的开闭程度决定了动力元件的移动程度和方向。
4. 油液压力释放：当需要换向时，液压控制阀会调整油液流向，使得动力元件向所需方向移动。
同时，油液的压力也会得到释放，使得液压换向器完成换向的功能。
通过以上的工作原理，全液压换向器可以实现机械设备的换向控制，广泛应用于工程机械、冶金设备、船舶等领域。
1 液压转向器的工作原理及运用简介1.1 液压转向器简介液压转向器：即液压动力式转向器。
转向器(也常称为转向机)是完成由旋转运动到直线运动(或近似直线运动)的一组齿轮机构，同时也是转向系中的减速传动装置。
它是转向系中最重要的部件。
它的作用是：增大转向盘传到转向传动机构的力和改变力的传递方向。
液压转向器是由随动转阀和一幅摆线转定子副组成的一种摆线转阀式全液压转向器。
它与供油泵、溢流阀（或分流阀）、转向油缸及其它连接附件组成的全液压转向系统，广泛应用于农业机械、船业机械、园林机械、道路养护机械、林业机械、工程机械和矿山机械等低速重载车辆上。
驾驶人员通过它可以用较小的操纵力实现较大的转向力控制，并且性能安全、可靠，操纵轻便、灵活。
开心型：转向器处于中位（不转向）时，供油泵与油箱相通。
开心型转向系统中使用的是定量液压泵。
闭心型转向器中位处于断路状态(闭芯),即当转向器不工作时,液压油被转向器截止, 转向器入口具有较高的压力。
闭芯型转向系统中使用的是压力补偿变量泵。
负载传感型转向器能够传递负载信号到优先阀，通过优先阀优先控制转向系统所需流量。
根据压力传感信号的控制方式，分为动态传感型和静态传感型。
负载回路反应型：在转向器处于中位即驾驶员没有进行车辆转向操作的时候，转向油缸两侧直接连接到摆线副上，方向盘上可以感受到转向油缸上受到的外力。
无反应型：在转向器处于中位即驾驶员没有进行车辆转向操作的时候，两油缸截止，方向盘上不能感受转向油缸上受到的外力。
1.2 液压转向器的工作原理液压转向器：即液压动力式转向器。
转向器(也常称为转向机)是完成由旋转运动到直线运动(或近似直线运动)的一组齿轮机构，同时也是转向系中的减速传动装置。
它是转向系中最重要的部件。
它的作用是：增大转向盘传到转向传动机构的力和改变力的传递方向。
液压转向器是由随动转阀和一幅摆线转定子副组成的一种摆线转阀式全液压转向器。
它与供油泵、溢流阀（或分流阀）、转向油缸及其它连接附件组成的全液压转向系统，广泛应用于农业机械、船业机械、园林机械、道路养护机械、林业机械、工程机械和矿山机械等低速重载车辆上。
驾驶人员通过它可以用较小的操纵力实现较大的转向力控制，并且性能安全、可靠，操纵轻便、灵活。
1.3 液压转向器的分类转向器按结构形式可以分为多种类型。
目前较为常用的有齿轮齿条式、蜗杆曲柄指销式、循环球-齿条齿扇式、循环球曲柄指销式、蜗杆滚轮式等。
如果按助力形式，又可分为机械式（无助力）和动力式（有助力）。
其中动力转向器又可以分为气压动力式、液压动力式、电助助力式、电液助力式等种类。
（1）齿轮齿条转向器齿轮齿条式转向器收是一种最常见的转向器。
其基本结构是一对相互啮合的小齿轮和齿条。
转向轴带动小齿轮转动时，齿条变作直线运动。
又是，烤翅调制解来带动横拉杆，就可以转动转向器。
所以，这是一种最简单的转向器。
它的优点是结构简单，成本低廉，转向灵活，体积小，可以直接带动横拉杆。
在汽车上得到广泛应用。
（2）蜗杆曲柄指销式转向器蜗杆曲柄指销式转向器适宜蜗杆为主动件，曲柄销为从动件的转向器。
蜗杆具有梯形螺纹，手指状的锥形指销用轴承支撑在曲柄上，曲柄与转向器摇臂轴制成一体。
转向时，通过转向盘转动蜗杆、嵌于蜗杆螺旋槽中的锥形指销一边自传，一边绕着摇臂轴做圆弧运动，从而带动曲柄和转向垂臂摆动，再通过转向传动机构式转向轮偏转。
这种转向器常用于转向力比较大上网载货汽车上。
（3）循环球式转向器循环球式：这种转向装置是由齿轮机构将来自转向盘的旋转力进行减速，使转向盘的旋转运动变为涡轮蜗杆的旋转运动，滚珠螺杆和螺母夹着钢球啮合，因而滚珠螺杆的旋转运动变为直线运动，螺母再与扇形齿轮啮合，直线运动再次变为旋转运动，是连杆臂摇动，连杆臂再使拉杆和横拉杆做直线运动，改变齿轮的方向。
循环球式转向器的原理相当于利用了螺母于螺栓在旋转过程中的相对移动，而在螺纹与螺纹之间夹入了钢球以减小阻力，所有钢球在一个首尾相连的封闭的螺旋曲线内循环滚动，循环球式故而得名。
（4）齿轮齿条液压助力转向器齿轮齿条液压助力转向器，是相对于齿轮齿条机械转向器而言的，主要是增加了转向油泵、转向油壶、转向油管、转向阀、转向油缸等部件，以期达到改善驾驶员手感，增加转向助力的目的的转向装置。
1.4 液压转向器的结构结构简介：齿轮齿条式动力转向器的组成由控制阀、机械转向器、助力缸三大部分组成。
控制阀为结构先进、灵敏性高、国外普遍应用的转阀。
机械转向器为齿轮齿条式。
下面分别介绍：（1）控制阀：由扭杆1、输入轴2、阀套3、等零件组成的常开式转阀。
通过输入轴2和阀套3的预开间隙使液压油输入左右两油腔。
（2）机械转向部分：为齿轮齿条式，由齿轮轴、齿条活塞总成及转向拉杆三大部分组成。
助力缸为金属壳体，内部的齿条活塞将其分成左右两个油腔，并分别与控制阀的两个油口相联。
1）中间位置：汽车直线行驶（转向盘不动）时，油泵供给液压油从进油口进入，经过转阀的预开间隙后，由于此时转阀不动，液压油从回油口到油罐，此时转向器两个工作腔油压相同不产生助力。
（3）转向过程:当转动转向盘时，使阀套与输入轴之间阀槽间隙发生变化，从而使得流向两个工作腔的液压油形成油压差。
该油压差作用在活塞上推动活塞克服转向阻力而产生位移，从而带动转向拉杆总成移动实现助力转向。
（4）回位过程:转向完成后，转向盘上的力消失，由于在扭杆弹力的作用使输入轴回到相对阀套的平衡位置，转向器两个工作油腔的油压差随之消失然后在汽车前轮自动回正力矩的作用下，汽车将向直线行驶位置运动，直至回到汽车直行位置为止。
（5）路感效应:路感效应即产生转向感觉的能力。
当驾驶员施力于转向盘上时，也就同时作用于转向器的扭杆上并使之产生扭转变形。
而此变形量取决于车轮转向阻力；当转向阻力增大时，则此变形量也增大。
因此驾驶员可以根据他加在转向盘上力的大小来判断转向阻力的变化，以获得“路感”效应。
1.5 BZZ3-125全液压转向器本图采用BZZ3-125 全液压转向器.（一）主要技术参数先导油路工作压力（由控制油路溢流阀调定）： 2.5MPa理论排量：125mL/r公称流量（指方向盘60r/min）：7.5L/min（二）主要结构及工作原理全液压转向器主要由随动转阀和计量马达组成。
随动转阀包括阀芯、阀套、阀体，控制油流方向。
由定子，转子，实现计量马达的功能，以保证出口油量与方向盘的转角成正比。
转动方向盘，当有油通过计量马达时，通过转子，联动轴，拔销，带动阀套与阀芯同向转动，将油送到流量放大阀的先导油进出口，控制流量放大阀的主阀芯动作，油量得到放大．从而控制转向。
随动阀处于中间位置（即方向盘不动）时，先导泵排出的油经控制油路溢流阀回油箱。
转动方向盘时，先导泵来油经随动转阀到计量马达。
推动转子随方向盘同步转动，将先导油送到流量放大阀阀杆一端．使其阀杆动作，实现转向。
阀杆另一端的油经随动转阀回油箱，当方向盘转得较快时，通过计量马达到流量放大阀阀杆一端的先导油多，阀杆位移量增大，转向则较快。
方向盘与阀芯连接在一起，当方向盘转动时，阀芯转过一个小角度，直到弹簧片被压，阀套才跟着旋转，这时阀芯与阀套分开一个角度，将油路接通，与此同时，与阀套相连的联动轴一起转动，带动定子内转子的旋转把与方向盘转角成一定比例的先导油送至流量放大阀。
方向盘停止转动弹簧片使得阀套、阀芯回到中间位置，将油路关闭。
