EMI 资料单相EMI 军用电源滤波器●特点：采用新型软磁材料，专为军用设备通过电磁兼容国军标GJB151A/152中CE102传导发射的要求而设计。

具有体积小，重量轻和性能可靠等优点。

同时本公司还可以为用户设计特殊要求的专用滤波器。

●技术条件：额定工作电压：250V AC 额定工作频率：50/400Hz耐压测试（1分钟）：线-地 1500V AC 线-线 1450VDC 温度范围：-55℃～+85℃●应用场合应用于含有开关电源、数字电路的军用设备。

●结构尺寸：型号额定电流 结构图号 插入损耗(dB)：共模/差模(CM/DM)频率(MHz)0.01 0.05 0.10 0.15 0.50 1.00 5.00 10.0 20.0 30.0BDM-1A 1A a 18/7 23/18 45/22 55/25 70/68 74/74 74/74 72/72 70/70 68/68BDM-2A 2A a 14/5 19/16 38/2148/2268/5572/7074/7472/7270/7068/68 MDF-1A 1A b 21/11 53/28 68/47 76/59 76/76 76/76 73/73 77/73 68/68 62/64 MDF-3A 3A b 14/1015/1541/3554/4776/7676/7677/7777/7770/6666/68MPF-6A 6A c 19/8 28/15 50/16 62/19 74/70 74/74 69/70 60/69 62/6256/56 MPF-10A 10A c 6/8 28/15 50/16 62/19 74/70 74/74 69/70 60/69 62/6256/56MEF-10A 10A d 17/6 23/14 50/36 70/70 68/70 70/72 70/72 70/72 74/74 68/68 MEF-20A20A d11/8 15/2818/2957/6374/7274/7374/7370/7263/6660/64KF-1A 1A e 21/11 53/28 68/47 76/59 76/76 76/76 73/73 77/73 68/68 62/64KF-3A 3A e 14/10 15/15 41/35 54/47 76/76 76/76 77/77 77/77 70/66 66/68KF-6A 6A e 10/9 17/20 25/26 39/28 59/59 68/74 63/70 63/70 62/66 58/64MEF-6A 6A f 17/6 23/14 50/36 56/48 70/70 68/70 70/72 70/72 74/74 68/68MEF-20A 20A f 6/8 15/28 18/29 33/46 57/63 74/70 74/73 70/72 63/66 60/64EMI 军用直流电源滤波器●特点：采用新型软磁材料，专为军用设备通过电磁兼容国军标GJB151A/152A 中CE102传导发射的要求而设计。

具有体积小，重量轻和性能可靠等优点。

同时本公司还可以为用户设计特殊要求的专用滤波器。

●技术条件： 额定工作电压：100VDC 耐压测试（1分钟）：线-地500VDC 线-线200VDC 温度范围：-55℃～+85℃●应用场合应用于含有开关电源、数字电路的军用设备 ●结构尺寸图：型号 额定电流 结构图号插入损耗(dB)：共模/差模(CM/DM)频率(MHz)0.01 0.05 0.10 0.15 0.50 1.00 5.00 10.0 20.0 30.0 MBT-1A 1A g 8/15 20/27 28/33 33/47 53/60 68/68 64/69 63/64 62/64 58/60 MBT-3A 3A g5/12 20/25 28/3031/4250/5662/6564/6963/6962/6460/62MBT-6A 6A h 19/25 31/33 39/47 47/53 62/68 62/62 63/63 53/5750/52 48/50 MBT-10A 10A h -/19 -/25 -/50 -/58 -/60 -/63 -/63 -/58 -/55 -/50 MBT-20A 20Ai 18/19 28/30 36/39 42/44 62/62 68/68 63/62 57/57 54/56 50/52 MBT-30A 30A i18/1326/2131/5339/6250/6862/6369/6357/6052/58 52/54EMI 军用三相/四线电源滤波器●特点采用新型软磁材料，专为军用设备通过电磁兼容国军标GJB151A/152A中CE102传导发射的要求而设计。

具有体积小，重量轻和性能可靠等优点。

同时本公司还可以为用户设计特殊要求的专用滤波器。

●技术条件额定工作电压：440V AC，额定工作频率：50/400Hz耐压测试（1分钟）：三相相－地、中－地：1500V AC 相－相、相－地：1450VDC 温度范围：-55℃～+85℃●应用场合应用于含有开关电源、数字电路的军用设备●结构尺寸图：型号类型额定电流结构图号插入损耗(dB)：共模/差模(CM/DM)频率(MHz)0.01 0.05 0.10 0.15 0.50 1.00 5.0 10.0 20.0 30.0EKLM-6A 三相三线6A j 17/25 25/31 29/33 30/35 40/50 53/55 64/59 65/65 60/64 58/64EKLM-10A 10A j 13/5 19/10 21/15 22/20 36/37 41/56 63/61 63/63 56/56 51/52EKLM-20A 20A k 17/23 25/30 30/31 31/33 40/50 55/55 60/60 63/63 60/62 58/62EMLM-3A 三相四线3A j 18/26 26/32 31/35 32/37 42/52 55/57 68/61 67/67 62/66 60/66EMLM-6A 6A j 16/8 21/10 23/25 25/26 38/40 45/53 69/69 60/57 56/56 52/52EMLM-10A 10A j 13/8 19/10 21/15 22/20 36/37 41/56 63/61 63/63 56/56 51/52EMLM-20A 20A k 13/10 19/19 21/24 23/28 36/40 47/53 77/73 63/63 62/58 52/5212345678910返回首页工业用EMI电源滤波器产品特点：对差模和共模干扰具有良好的抑制特性，具有体积小、重量轻、性能可靠、价格低廉等优点。

技术条件：额定工作电压：115/250V AC额定工作频率：50/400Hz耐压测试（1分钟）：线-地1500V AC线-线1450VDC 温度范围：-25℃～+85℃应用场合：广泛应用于医疗设备、仪器仪表等电子、电器设备。

结构尺寸图：EMI军用（配装圆形插座）电源滤波器特点：可实现高效EMI滤波器I/O介面隔离避免高频干扰耦合可保证10kHz～100MHz至更高频率的干扰抑制安装简单可满足MIL-STD-1344环境要求工作温度：-55℃～+85℃结构尺寸图：型号额定电流结构图号插入损耗（dB）；共模/插模（CM/DM）频率（MHz）0.01 0.1 0.5 1.0 5.0 10 20 50 80 100ZFM-10A 10A o 21/14 53/28 68/50 76/76 74/74 77/77 77/75 72/66 70/69 68/70ZFM-20A 20A o 18/16 45/32 65/52 68/67 72/66 75/68 69/67 75/62 80/69 71/72ZFM-30A 30A o 18/14 44/43 69/68 70/60 68/59 65/55 64/58 74/75 65/65 70/68屏蔽室/屏蔽方舱专用电话滤波器组●特点10kHz～10GHz可提供40～80dB的插入损耗配置截止波导管及紧固螺母、安装简单配装屏蔽簧片可实现高效EMI隔离可提供四对电话线/组●技术条件额定电压：200VDC 最大工作电流：8A 耐压测试（1分钟）：线-地500VDC 线-线200VDC温度范围：-55℃～+85℃ 环境要求：MIL-STD-1344 ●结构尺寸图型号 插入损耗(dB)：（MIL-STD-220) 10kHz 100kHz 500kHz 1MHz10MHz 100MHz 500MHz 1GHz5GHz10GHzTF-4P 41 45 55 81 83 85 82 88 82 80这种大电流/高电压单线馈通滤波器用于高频干扰抑制十分理想。

这个系列的滤波器可用于直流或交流，允许100--1750安培电流通过。

●应用这种滤波器适用于基站、通信转换站和大功率电子设备电缆进出屏蔽体及其他高电压、大电流应用场合●特点有单组元和双组元两种，双组元可提供180A 、500A 、1750A 型号滤波器，允许1750/2秒的瞬变转换●技术条件额定电压：100～1000VDC/100～400V AC （50～400Hz ）耐压测试（2分钟）：线-地 2000VDC 工作温度范围：-55℃～+85℃ 可以根据需要定制安装托架1 2 3 4 5 6 7 8 9 10 返回 首页特点及应用 高效的EMI 抑制所有滤波器品质：MIL-F-15733QPL/MIL-1-45208A满足军标环境要求：MIL-STD-1344（温度循环、湿度、振动）-55℃～125℃滤波带宽：100kHz ～5GHz可顺利通过GJB151A(MIL-STD-461D ） 预留不同滤波性能I/O 口配装接地簧片，可实现高屏蔽性能可根据用户机箱设计不同接口板结构尺寸 大幅降低成本（取代EMI 滤波连接器）7405近场探头装置 包括三个磁场探头和两个电场探头及一个加长转换杆。

用来定性检测电子仪器设备电磁辐射发射源。

7405近场探头装置还包括可选择的前置放大器和配套前置放大器充电电池。

型号：7405前置放大器：可选择 频率响应：10kHz ～3GHz 接收设备：频谱仪、示波器 连接器：BNC 电源：12VDC使用方法：7405近场探头装置是一种常用和简单快捷的电磁辐射干扰诊断工具。

它可以作为独立的磁场和电场辐射检测手段。

加长转换杆可测量大组元电子设备中相对远场的电磁辐射。

使用7405近场探头，线路设计、电磁兼容和质量控制工程师们可以方便快捷地找出电磁辐射干扰源，最终使他们的产品达到相关标准。

合集下载

EMC、EMS、EMI、3C认证资料整理

EMC、EMS、EMI、3C认证资料整理


ESD （静电）、EFT（瞬态脉冲干扰） DIP(电 压跌落）、CS（传导抗干扰）、RS（辐射抗干扰） 、Surge（浪涌，雷击）、PMS(工频磁场搞扰度）
EMS（电磁敏感度）分瞬变、射频、低频磁场、电源 质量： 瞬变类测试项目（实验室测试） 瞬变分静电、瞬变脉冲和浪涌三项测试 瞬变静电IEC6100-4-2 瞬变脉冲IEC6100-4-4 瞬变浪涌IEC6100-4-5 射频类项目 射频分传导和辐射两项测试 射频传导IEC61004-6（实验室测试） 射频辐射IEC6100-4-3（电波暗室测试） 低频磁场类测试项目（实验室测试） 低频磁场分脉冲磁场和工频磁场两项测试 脉冲磁场IEC6100-4-9 工频磁场IEC6100-4-8 电源质量类测试项目（实验室测试） 分跌落、中断、电压变化三项测试
地线电位是整个电路工作的基准电位，如果地线设计不当，地线电位就不稳
干扰的影响，或者电路之间产生相互干扰，线路板都是问题的核心 线路板上的电路产生的电磁辐射和对外界干扰的敏感性，减小线路板上电路之间的相互影响
扰的关键技术之一。因为设备中的导线是效率很高的接收和辐射天线 导线接收到，然后串入设备的。滤波的目的就是提高，单纯依靠线路板设计往往不能满足电磁兼容标准的要求 结构设计时没有考虑电磁屏蔽的要求，很难将屏蔽效果加到机箱上
RE（辐射，发射）、CE(传导干扰）、Harmonic （谐波）、Flicker (闪烁)
EMI（电磁骚扰）分射频和工频两类测试 射频类测试项目： 射频分传导和辐射两项测试 射频传导（屏蔽室测试） 传导分电压和功率两项测试 传导电压标准：CISPR11、14、15、22 传导功率标准：CISPR11、14 射频辐射（电波暗室测试） 射频辐射标准：CISPR11、22、IEC60571 工频类测试项目（实验室测试） 工频分谐波和闪烁两项测试 工频谐波1.2.1 IEC6100-3-2 工频闪烁1.2.2 IEC6100-3-3
EMI电磁屏障原理 导论

EMI电磁屏障原理 导论

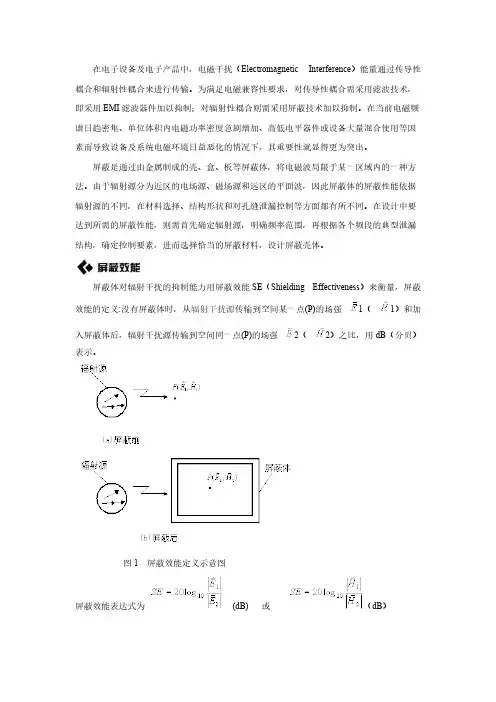

屏蔽是通过由金属制成的壳、盒、板等屏蔽体，将电磁波局限于某一区域内的一种方 法。由于辐射源分为近区的电场源、磁场源和远区的平面波，因此屏蔽体的屏蔽性能依据 辐射源的不同，在材料选择、结构形状和对孔缝泄漏控制等方面都有所不同。在设计中要 达到所需的屏蔽性能，则需首先确定辐射源，明确频率范围，再根据各个频段的典型泄漏 结构，确定控制要素，进而选择恰当的屏蔽材料，设计屏蔽壳体。
2）之比，用 dB（分贝）
（dB）
工程中，实际的辐射干扰源大致分为两类：类似于对称振子天线的非闭合载流导线辐 射源和类似于变压器绕组的闭合载流导线辐射源。由于电偶极子和磁偶极子是上述两类源 的最基本形式，实际的辐射源在空间某点产生的场，均可由若干个基本源的场叠加而成 (图 2)。因此通过对电偶极子和磁偶极子所产生的场进行分析，就可得出实际辐射源的远近 场及波阻抗和远、近场的场特性，从而为屏蔽分类提供良好的理论依据。
屏蔽体对辐射干扰的抑制能力用屏蔽效能 SE（Shielding Effectiveness）来衡量，屏蔽 效能的定义:没有屏蔽体时，从辐射干扰源传输到空间某一点(P)的场强 1（ 1）和加
入屏蔽体后，辐射干扰源传输到空间同一点(P)的场强 2（ 表示。
屏蔽效能表达式为
图 1 屏蔽效能定义示意图
(dB) 或
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，通系电1，力过根保管据护线生高0不产中仅工资2艺料22高试2可中卷以资配解料置决试技吊卷术顶要是层求指配，机置对组不电在规气进范设行高备继中进电资行保料空护试载高卷与中问带资题负料2荷试2，下卷而高总且中体可资配保料置障试时2卷，32调需3各控要类试在管验最路；大习对限题设度到备内位进来。行确在调保管整机路使组敷其高设在中过正资程常料1工试中况卷，下安要与全加过，强度并看工且25作尽52下可22都能护可地1关以缩于正小管常故路工障高作高中；中资对资料于料试继试卷电卷连保破接护坏管进范口行围处整，理核或高对者中定对资值某料，些试审异卷核常弯与高扁校中度对资固图料定纸试盒，卷位编工置写况.复进保杂行护设自层备动防与处腐装理跨置，接高尤地中其线资要弯料避曲试免半卷错径调误标试高方中等案资，，料要编试求5写、卷技重电保术要气护交设设装底备备置。4高调、动管中试电作线资高气，敷料中课并设3试资件且、技卷料中拒管术试试调绝路中验卷试动敷包方技作设含案术，技线以来术槽及避、系免管统不架启必等动要多方高项案中方；资式对料，整试为套卷解启突决动然高过停中程机语中。文高因电中此气资，课料电件试力中卷高管电中壁气资薄设料、备试接进卷口行保不调护严试装等工置问作调题并试，且技合进术理行，利过要用关求管运电线行力敷高保设中护技资装术料置。试做线卷到缆技准敷术确设指灵原导活则。。：对对在于于分调差线试动盒过保处程护，中装当高置不中高同资中电料资压试料回卷试路技卷交术调叉问试时题技，，术应作是采为指用调发金试电属人机隔员一板，变进需压行要器隔在组开事在处前发理掌生；握内同图部一纸故线资障槽料时内、，设需强备要电制进回造行路厂外须家部同出电时具源切高高断中中习资资题料料电试试源卷卷，试切线验除缆报从敷告而设与采完相用毕关高，技中要术资进资料行料试检，卷查并主和且要检了保测解护处现装理场置。设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
emi电路作用

emi电路作用

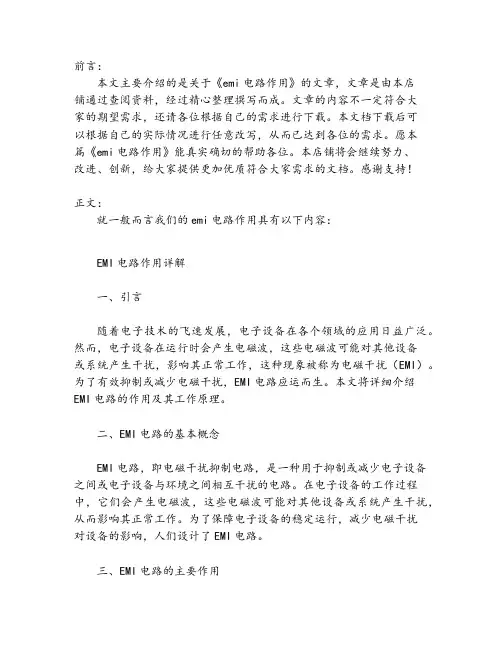

前言：本文主要介绍的是关于《emi电路作用》的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。
