线路倒闸操作

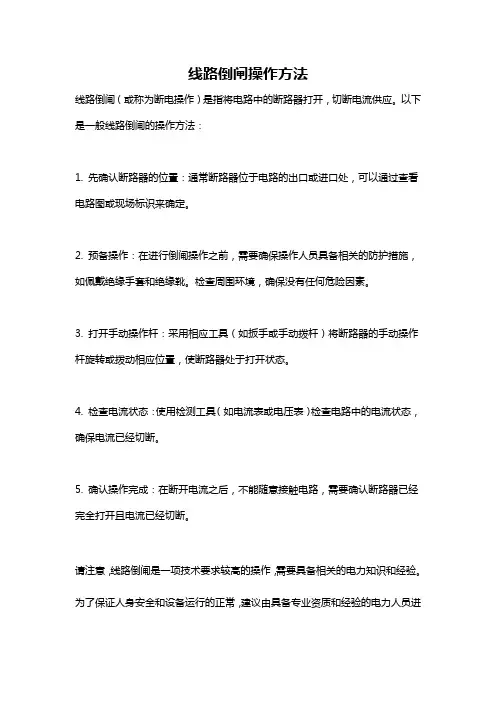

线路倒闸操作方法
线路倒闸（或称为断电操作）是指将电路中的断路器打开，切断电流供应。

以下是一般线路倒闸的操作方法：
1. 先确认断路器的位置：通常断路器位于电路的出口或进口处，可以通过查看电路图或现场标识来确定。

2. 预备操作：在进行倒闸操作之前，需要确保操作人员具备相关的防护措施，如佩戴绝缘手套和绝缘靴。

检查周围环境，确保没有任何危险因素。

3. 打开手动操作杆：采用相应工具（如扳手或手动拨杆）将断路器的手动操作杆旋转或拨动相应位置，使断路器处于打开状态。

4. 检查电流状态：使用检测工具（如电流表或电压表）检查电路中的电流状态，确保电流已经切断。

5. 确认操作完成：在断开电流之后，不能随意接触电路，需要确认断路器已经完全打开且电流已经切断。

请注意，线路倒闸是一项技术要求较高的操作，需要具备相关的电力知识和经验。

为了保证人身安全和设备运行的正常，建议由具备专业资质和经验的电力人员进
行操作。

倒 闸 操 作目录C o n t e n t s 01倒闸操作的目的02接线方式介绍03一些特殊设备的操作04存在问题01倒闸操作的目的倒闸操作设备检修事故、异常(缺陷)处理系统方式调整操作任务公司生产计划安排的停电工作调度下达的临时操作指令运维班班站长下达的操作指令现场操作依据操作票逐条执行禁止跳相漏项规范操作禁止解锁操作操作票及记录根据停电计划或操作指令编制应规范填写填写纸质记录或PMS系统记录检查及总结操作结束后检查系统方式与调控中心进行核对总结操作过程中的问题注意事项02接线方式介绍单母或双母接线方式3/2接线方式特殊接线3/2接线方式单母接线方式单母分段接线方式1、110kV 单母线分段带分段断路器的接线，在停母线时应先停变压器、再停线路，最后停分段断路器。

送电时顺序相反2、35kV、10kV 单母线分段带分段断路器的接线，在停母线时应先停分段断路器、 再停出线线路、最后变压器。

送电时顺序相反。

3、单母分段无分段断路器的接线，母线分段隔离开关在两段母线上所有元件均停 运后 方可拉开。

母线送电时，应先合上母线分段隔离开关。

单母分段接线方式（内桥）优点：出线的切除和投入比较方便，运行灵活性好，还可采用备用电源自投装置；缺点：变压器检修或故障时，要停掉一路电源和桥断路器，并且把变压器侧隔离开关拉开，然后再根据需要投入线路断路器，步骤较多，继电保护装置也较复杂。

停送主变操作：内桥接线变压器停送电时，拉合变压器隔离开关前应检查相关两个断路器确在断开 位置。

单母分段接线方式（外桥）优点：变压器在检修时，操作较为简便，继电保护回路也较为简单。

缺点：主变压器断路器的电气设备发生故障时，将造成系统大面积停电；此外，线路倒电源操作时，需先停变压器，对电力系统而言，运行的灵活性差。

线路操作：外桥接线方式的变电站线路停送电时，拉合线路隔离开关前应检查相关两个断路器 确在断开位置。

双母接线方式1、母线倒闸操作前，应考虑对母差保护的影响和二次回路相应的切换，各组母线电源与负荷分布是否合理，应避免在母差保护退出的情况下进行母线倒闸操作。

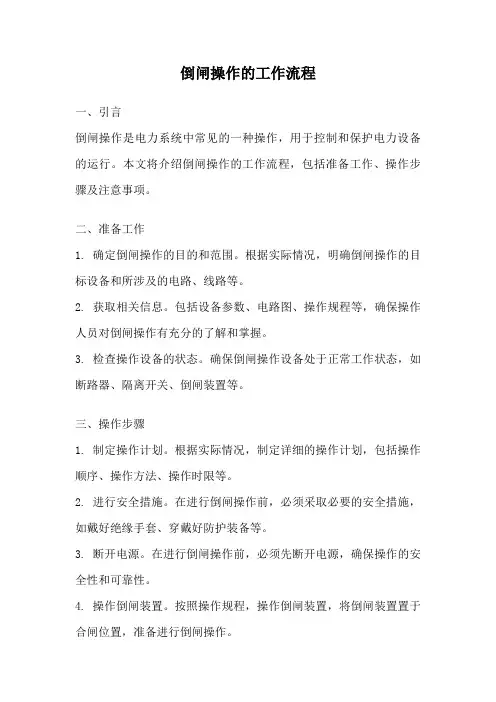

倒闸操作的工作流程一、引言倒闸操作是电力系统中常见的一种操作，用于控制和保护电力设备的运行。

本文将介绍倒闸操作的工作流程，包括准备工作、操作步骤及注意事项。

二、准备工作1. 确定倒闸操作的目的和范围。

根据实际情况，明确倒闸操作的目标设备和所涉及的电路、线路等。

2. 获取相关信息。

包括设备参数、电路图、操作规程等，确保操作人员对倒闸操作有充分的了解和掌握。

3. 检查操作设备的状态。

确保倒闸操作设备处于正常工作状态，如断路器、隔离开关、倒闸装置等。

三、操作步骤1. 制定操作计划。

根据实际情况，制定详细的操作计划，包括操作顺序、操作方法、操作时限等。

2. 进行安全措施。

在进行倒闸操作前，必须采取必要的安全措施，如戴好绝缘手套、穿戴好防护装备等。

3. 断开电源。

在进行倒闸操作前，必须先断开电源，确保操作的安全性和可靠性。

4. 操作倒闸装置。

按照操作规程，操作倒闸装置，将倒闸装置置于合闸位置，准备进行倒闸操作。

5. 进行倒闸操作。

按照操作计划，依次进行倒闸操作，确保操作的顺利进行。

6. 检查操作结果。

在进行倒闸操作后，要及时检查操作结果，确保操作的准确性和有效性。

7. 恢复电源。

在完成倒闸操作后，根据实际情况，恢复电源，确保电力系统的正常运行。

四、注意事项1. 严格按照操作规程进行操作，确保操作的安全性和可靠性。

2. 在操作过程中，要保持清醒和集中注意力，严禁酒后操作或疲劳操作。

3. 注意操作环境的安全性，如防止操作人员受伤或设备损坏。

4. 遵守操作规程，确保操作的正确性和准确性。

5. 在操作过程中，要及时记录操作情况，以备后续分析和总结。

五、总结倒闸操作是电力系统中常见的一种操作，对电力设备的正常运行和保护起着重要作用。

在进行倒闸操作时，必须严格按照操作规程进行操作，确保操作的安全性和可靠性。

同时，要注意操作环境的安全性，保持清醒和集中注意力，以确保操作的正确性和准确性。

通过科学规范的倒闸操作流程，可以有效保障电力系统的稳定运行和设备的正常使用。

倒闸操作安全技术操作规程倒闸操作是电力系统运行中常见的操作之一，它涉及对断路器进行开关操作，既要保证电力系统的安全稳定运行，又要确保操作人员的人身安全。

为此，制定一份详细的倒闸操作安全技术操作规程，对操作人员进行规范和指导，是非常必要的。

下面将对这份规程进行详细介绍。

一、操作流程和程序1. 操作前准备（1）操作人员要检查自己的操作证件是否在有效期内，并佩戴好个人防护装备，如安全鞋、手套和防护面罩等。

（2）操作人员要熟悉所操作的设备的结构和工作原理，并检查相关设备的运行情况和工作状态。

（3）操作人员要进行仔细的安全检查，确保操作环境安全，如消防设备、紧急疏散通道和应急设备等。

（4）操作人员要与相关人员协调沟通，确保其他设备和系统在倒闸操作期间不会受到影响。

2. 倒闸操作步骤（1）确认操作对象和操作方式，明确要倒闸的设备和用于操作的断路器的种类及型号。

（2）根据设备的工作状态和要求，选择适当的倒闸操作方式，如就地操作、远方操作或联锁操作等。

（3）在进行倒闸操作前，先进行预告和警示，确保相关人员有足够的时间和机会做好准备和保护措施。

（4）执行倒闸操作，操作人员要严格按照设备厂家的要求和操作规程进行操作，并注意断路器的动作情况和操作过程中的异常情况。

（5）在倒闸操作完成后，操作人员要及时报告操作结果和设备状态，并与其他相关人员协调沟通，确保设备正常投入运行。

3. 操作后处理（1）操作人员要仔细检查设备的运行情况和工作状态，如发现异常情况要及时报告并采取措施进行处理。

（2）操作人员要及时整理和归档操作记录，包括操作时间、操作方式、操作结果以及设备的运行情况等。

（3）操作人员要进行仔细的清理和整理工作现场，确保环境的整洁和安全。

二、安全措施和要求1. 个人防护措施（1）操作人员要按照相关规定佩戴个人防护装备，如安全鞋、手套、防护面罩等。

（2）操作人员要确保自己的身体健康状况良好，不得有酒后操作等不良行为。

2. 设备安全措施（1）操作人员要仔细检查所操作设备的运行情况和工作状态，如发现设备存在故障或异常情况，要及时报告并采取措施处理。

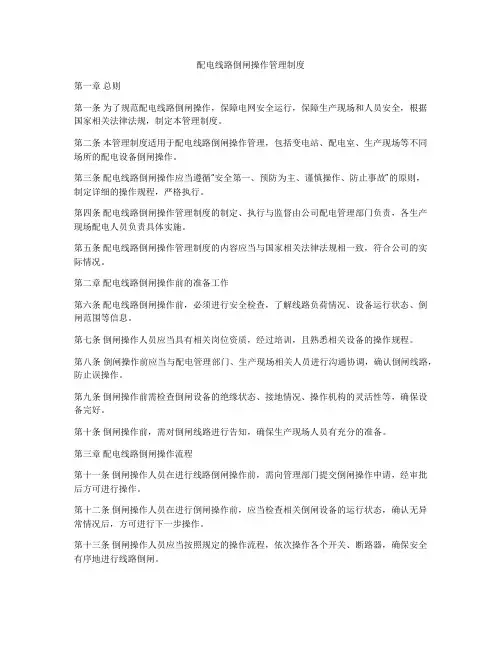

配电线路倒闸操作管理制度第一章总则第一条为了规范配电线路倒闸操作，保障电网安全运行，保障生产现场和人员安全，根据国家相关法律法规，制定本管理制度。

第二条本管理制度适用于配电线路倒闸操作管理，包括变电站、配电室、生产现场等不同场所的配电设备倒闸操作。

第三条配电线路倒闸操作应当遵循“安全第一、预防为主、谨慎操作、防止事故”的原则，制定详细的操作规程，严格执行。

第四条配电线路倒闸操作管理制度的制定、执行与监督由公司配电管理部门负责，各生产现场配电人员负责具体实施。

第五条配电线路倒闸操作管理制度的内容应当与国家相关法律法规相一致，符合公司的实际情况。

第二章配电线路倒闸操作前的准备工作第六条配电线路倒闸操作前，必须进行安全检查，了解线路负荷情况、设备运行状态、倒闸范围等信息。

第七条倒闸操作人员应当具有相关岗位资质，经过培训，且熟悉相关设备的操作规程。

第八条倒闸操作前应当与配电管理部门、生产现场相关人员进行沟通协调，确认倒闸线路，防止误操作。

第九条倒闸操作前需检查倒闸设备的绝缘状态、接地情况、操作机构的灵活性等，确保设备完好。

第十条倒闸操作前，需对倒闸线路进行告知，确保生产现场人员有充分的准备。

第三章配电线路倒闸操作流程第十一条倒闸操作人员在进行线路倒闸操作前，需向管理部门提交倒闸操作申请，经审批后方可进行操作。

第十二条倒闸操作人员在进行倒闸操作前，应当检查相关倒闸设备的运行状态，确认无异常情况后，方可进行下一步操作。

第十三条倒闸操作人员应当按照规定的操作流程，依次操作各个开关、断路器，确保安全有序地进行线路倒闸。

第十四条倒闸操作人员在进行倒闸操作时应当保持清醒的头脑，严格按照操作规程进行操作，避免出现误操作。

第十五条倒闸操作人员在倒闸操作完成后，应当对相关倒闸设备进行检查，确认线路已被倒闸。

第四章配电线路倒闸操作后的处理与记录第十六条倒闸操作人员在完成倒闸操作后，应当将相关情况向配电管理部门报告，确认倒闸操作已完成。

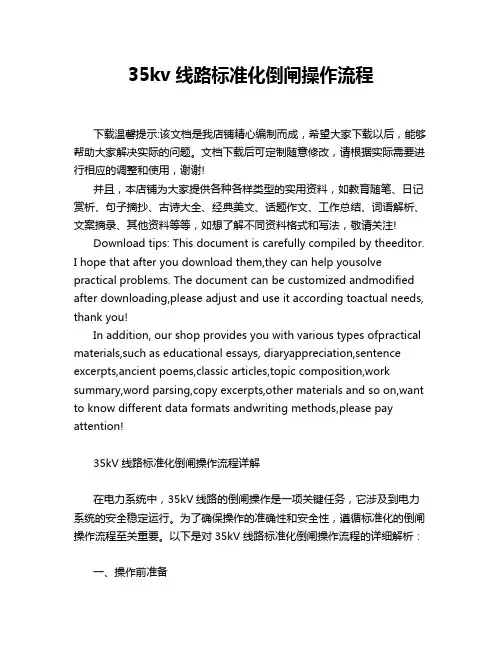

35kv线路标准化倒闸操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!35kV线路标准化倒闸操作流程详解在电力系统中，35kV线路的倒闸操作是一项关键任务，它涉及到电力系统的安全稳定运行。

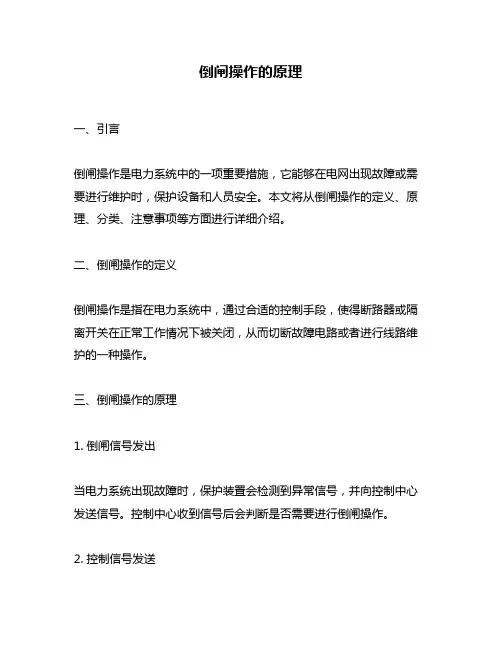

倒闸操作的原理一、引言倒闸操作是电力系统中的一项重要措施，它能够在电网出现故障或需要进行维护时，保护设备和人员安全。

本文将从倒闸操作的定义、原理、分类、注意事项等方面进行详细介绍。

二、倒闸操作的定义倒闸操作是指在电力系统中，通过合适的控制手段，使得断路器或隔离开关在正常工作情况下被关闭，从而切断故障电路或者进行线路维护的一种操作。

三、倒闸操作的原理1. 倒闸信号发出当电力系统出现故障时，保护装置会检测到异常信号，并向控制中心发送信号。

控制中心收到信号后会判断是否需要进行倒闸操作。

2. 控制信号发送如果需要进行倒闸操作，则控制中心会向相应的设备发送控制信号。

这个过程可以通过手动或自动方式完成。

3. 断路器或隔离开关关闭接收到控制信号后，断路器或隔离开关会关闭。

这个过程需要考虑多种因素，如负荷大小、电流大小等。

4. 故障切除或线路维护倒闸操作完成后，故障电路被切除或线路可以进行维护。

这个过程需要严格遵守安全规定，以确保人员和设备的安全。

四、倒闸操作的分类根据不同的应用场景和控制方式，倒闸操作可以分为多种类型。

以下是常见的几种类型：1. 手动倒闸手动倒闸是指通过人工操作断路器或隔离开关来进行倒闸操作。

这种方式需要人员具有一定的技能和经验，并且需要遵守相关的安全规定。

2. 自动倒闸自动倒闸是指通过保护装置自动检测到故障信号后，自动发送控制信号进行倒闸操作。

这种方式可以提高倒闸速度和准确性，并且能够在人员不在现场时完成操作。

3. 远程控制倒闸远程控制倒闸是指通过网络或通讯系统远程发送控制信号进行倒闸操作。

这种方式可以实现对多个设备同时进行控制，并且可以减少人员在现场的风险。

五、注意事项1. 严格遵守安全规定在进行任何形式的倒闸操作前，必须严格遵守安全规定。

这包括对设备和人员的保护措施，以及对操作流程的详细规定。

2. 确保设备正常工作在进行倒闸操作前，必须确保设备处于正常工作状态。

这包括检查断路器或隔离开关是否能够正常关闭，以及负荷大小是否符合要求等。

电力线路倒闸操作安全技术操作章程(1)倒闸操作应使用倒闸操作票。

倒闸操作人员应根据值班调度员(工区值班员)的操作指令(口头、电话或传真、电子邮件)填写或打印倒闸操作票。

操作指令应清楚明确,受指令人应将指令内容向发令人复诵,核对无误。

发令人发布指令的全过程(包括对方复诵指令)和听取指令的报告时,都应录音并认真做好记录工作。

事故应急处理和拉合断路器(开关)的单一操作可不使用操作票。

(2)操作票应用钢笔或圆珠笔逐项填写。

用计算机开出的操作票应与手写格式票面统一。

操作票票面应清楚整洁,不允许随意涂改。

操作票应填写设备双重名称,即设备名称和编号。

操作人和监护人应根据模拟图或接线图核对所填写的操作项目,并分别签名。

(3)倒闸操作前,应按操作票顺序在模拟图或接线图上预演核对无误后执行。

操作前、后,都应检查核对现场设备名称、编号和断路器(开关)、隔离开关(刀闸)的断合位置。

电气设备操作后的位置检查应以设备实际位置为准,无法看到实际位置时,可通过设备机械指示位置、电气指示、仪表及各种遥测、遥信信号的变化,且至少应当由2个及以上的指示同时发生对应变化,才能确认该设备已操作到位。

(4)倒闸操作应当由2人进行,1人操作,1人监护,并认真严格执行唱票、复诵制。

发布指令和复诵指令都要严肃认真,使用规范术语,准确清晰,按操作顺序逐项操作,每操作完一项,应检查无误后,做一个“√”记号。

操作中发生疑问时,不准擅自更改操作票,应向操作发令人询问清楚无误后再进行操作。

操作完毕,受令人应当立即汇报发令人。

(5)操作机械传动的断路器(开关)或隔离开关(刀闸)时应戴绝缘手套。

没有机械传动的断路器(开关)隔离开关(刀闸)和跌落式熔断器(保险),应使用合格的绝缘棒进行操作。

雨天操作应使用有防雨罩的绝缘棒,并戴绝缘手套;操作柱上断路器(开关)时,应有防止断路器(开关)爆炸时伤人的安全技术措施。

(6)更换配电变压器跌落式熔断器(保险)熔丝(保险丝)的工作,应该先将低压刀闸和高压隔离开关(刀闸或跌落式熔断器(保险)拉开。

第一节基本接线的倒闸操作一、单母线（分段）接线的倒闸操作（一）单母线（分段）接线倒闸操作原则单母线（分段）接线方式操作比较简单。

我们可以把母线系统的操作分解成几个单一操作，线路、主变压器、母线及分段开关可以各写一张操作票，把复杂的操作进行分解，达到化繁为简的目的。

（1）停送电操作顺序：停电时先停线路，再停主变压器，最后停分段开关。

送电时操作顺序与此相反。

（2）拉分段开关两侧刀闸时，应先拉停电母线侧的刀闸，后拉带电母线侧刀闸，送电时操作顺序与此相反。

（3）停电时母线所接电压互感器的操作应在拉开分段开关后进行，送电时与此相反，尽量不带电操作。

对于可能产生谐振的采用不同时操作的方法，停电时先停电压互感器，送电时后送电压互感器。

（4）线路接地线按调度令装设，所内接地线自行装设。

（5）分段开关检修时两段母线不能并列运行，当两母线接有双回线并配有双回线保护时，应停用该保护。

（6）给空母线充电尽量要用分段和主变开关进行，配有快速保护的要投入该保护。

（二）单母线（分段）接线倒闸操作的步骤1.某段母线停、送电的操作步骤（1）某段母线由运行转检修的操作步骤1) 拉开该母线电容器开关。

2）拉开该母线线路开关。

3）拉开该母线主变压器母线开关。

4）拉开母线分段开关。

5）按顺序拉开该母线电压互感器一、二次刀闸和保险。

6) 按顺序拉开该母线厂（所）用变一、二次刀闸和保险。

7) 按顺序拉开该母线各出线开关两侧刀闸。

8）布置安全措施。

（2）某段母线由检修转运行的操作步骤1）拆除安全措施。

2）按顺序合上该母线各出线开关两侧刀闸。

3）按顺序合上该母线电压互感器一、二次刀闸和保险。

4）合上母线分段开关。

5）合上主变压器母线开关。

6）按顺序合上该母线各出线开关两侧刀闸。

7）合上各出线开关。

8) 按顺序合上该母线厂（所）用变一、二次刀闸和保险。

2．分段开关停、送电的操作步骤（1）分段开关由运行转检修的操作步骤1) 拉开分段开关。

2) 拉开分段开关两侧刀闸。

电力线路倒闸操作安全技术操作规程电力系统是一种危险性较高、责任重大的行业，电力线路的倒闸操作是电力系统一项重要的工作，而倒闸操作时若操作不当或不合理，就会对电力供应系统造成严重的安全隐患，因此，对于保障电力系统的安全运行来说，电力线路倒闸操作安全技术操作规程的编制和实施显得尤为重要。

1. 规程的适用范围本规程适用于各类电力系统中线路倒闸操作人员，包括电力生产企业、输变电企业及维修单位等各类电力系统工作人员。

2. 规程的要求1.倒闸操作人员应具备一定的电力专业知识和操作技能，并能灵活、准确地掌握各类电力设备的操作方法。

2.倒闸操作人员应在规定时间内经过培训，具备电力安全操作证书，并按照规定定期进行复审。

3.倒闸时要认真核实电路的实际状态，避免错误操作或导致电力系统发生故障。

4.在进行线路倒闸操作前，应对设备及操作环境进行检查，确保各项设备的正常运行和操作环境的安全保障。

5.在进行线路倒闸操作时，应严格按照规定操作程序和安全措施，确保整个操作过程的顺利进行，并避免发生任何安全事故。

6.倒闸时应遵循优先断电、优先合闸的原则，确保设备的安全运行。

7.线路倒闸操作完成后，应对所有设备进行检查，确保各项设备均处于正常状态，并进行详细的记录，并做好相关文件的备案工作。

3. 操作规程3.1 倒闸操作前的准备工作1.操作人员应按照设备使用手册，核对线路名称、电压等级、相别、回路数、负荷情况等参数，了解线路基本情况，以便进行规范的操作。

2.核对各个设备的安装情况和连接方式，并对设备的接口进行观察和检查，确保线路设备连接的正确性和通畅性。

3.检查线路设备是否在正常的工作状态，包括电缆绝缘、端子的松动、接触面的清洁度等方面，防止出现因设备损坏或维修不当而引起的故障或事故。

4.根据操作流程手册，确定倒闸操作的步骤和安全措施，有针对性地检查所有相关设备的工作状况，并制定适当的返修措施，准备备用设备或工具，以备不时之需。

5.通知相关人员（包括现场工作人员、负责人和监察人员等）如操作人员自己不清楚的问题，则需要向上级领导或相关专业人员请教。

“倒闸”是电力系统重要工作内容之一，也是具备高压操作资格人员必备技能。

从低压升级为高压，倒闸操作也是必不可少的关键学习内容。

同时还有许多高压电工，一直以来没有机会尝试实施操作。

高压配电系统本文内容将零基础从认识倒闸开始，进行基础知识、操作规则、操作要领、注意事项等内容详细解读。

为您掌握技能、巩固知识提供必备参考及帮助。

一、零基础认识倒闸操作1、什么是倒闸操作“倒闸”指：变配电设备状态的切换，由一种状态转换为另一种状态。

对于倒闸过程中的实施内容，人们通常称为倒闸操作。

倒闸通俗讲：为规律性开关闭、合转换，调整变配电运行方式。

与低压不同，由于高压系统危险系数较高，属于集中性供电中心。

在通断操作开关时负荷电流较大，一旦出现闪失会造成严重事故后果。

因此对倒闸操作是非常严谨、规范的电气作业工作内容。

2、倒闸操作状态解读在倒闸操作中，我们会经常遇到或听到以下四种运行状态，来形容设备运行情况与开关位置。

分别为运行状态、热备状态、冷备状态、检修状态，接下来我们详细解读四种状态具体含义。

系统状态指示运行状态：指设备处于正常运行，相对应的断路器、隔离开关均处于合闸位置。

如主控开关为小车时，小车断路器状态旋钮显示为连接位置。

就像我们常用的汽车已发动或行驶状态。

热备状态：指设备断路器处于分闸状态，所控制线路是没电的。

但设备隔离开关是闭合位置即接通的，只有断路器处于断开。

如小车断路器在热备时开关状态是连接位置，但内部电气机构处于分闸位置。

就像汽车插入启动钥匙，点亮中控的状态。

冷备状态：指设备断路器处于分闸位置，隔离开关也在断开位置，但未执行安全接地措施。

如小车断路器，按下断开按钮后，需将小车遥至试验位置，进行电气与物理两个方面断开，即断开了断路器和隔离开关。

就像汽车仅处于钥匙插入状态，未进行任何操作、旋转。

检修状态：指设备断路器与隔离开关均为断开位置，并按要求做好了安全措施。

如小车断路器检修状态时，将短路器遥至检修位置，并悬挂检修或禁止合闸标识。

进行倒闸操作的基本条件倒闸操作是电力系统运行中一项重要的操作，用于恢复电力系统的正常供电。

倒闸操作必须符合一定的条件，才能确保操作的安全性和可靠性。

下面将介绍进行倒闸操作的基本条件。

1. 电力系统的故障已经排除：在进行倒闸操作之前，必须先确保电力系统中的故障已经完全排除。

只有在确保电力系统没有故障的情况下，才能进行倒闸操作。

2. 电力系统的电压稳定：进行倒闸操作时，电力系统的电压必须是稳定的。

如果电压不稳定，可能会导致倒闸过程中产生电压冲击，使电气设备受到损坏。

3. 倒闸线路完好无损：进行倒闸操作时，必须确保倒闸线路完好无损。

如果倒闸线路存在损坏，可能会导致倒闸过程中产生电弧，从而引起火灾、爆炸等事故。

4. 倒闸设备工作正常：进行倒闸操作时，需要借助倒闸设备。

倒闸设备必须经过检查和维护，确保其工作正常。

如果倒闸设备存在故障或损坏，可能会导致倒闸操作失败或发生意外。

5. 倒闸操作人员具备相应的资质：进行倒闸操作必须由经过培训和授权的专业人员执行。

倒闸操作人员应具备相关的电力知识和操作技能，熟悉倒闸设备的使用方法和操作流程。

6. 倒闸操作符合安全规程：进行倒闸操作时，必须遵循相关的安全规程和操作规程。

倒闸操作人员必须穿戴符合要求的个人防护装备，严格按照规程操作，确保操作的安全性。

7. 倒闸操作计划合理编制：进行倒闸操作前，需要编制详细的倒闸操作计划。

倒闸操作计划应包括倒闸设备的选择、操作步骤和控制策略等内容。

倒闸操作计划应经过审批，并向相关人员进行通知，确保操作的有序性和协调性。

8. 倒闸操作的时机选择合适：进行倒闸操作时，需要选择合适的时机。

倒闸操作应尽量在负荷较轻、电力系统运行较平稳的时间进行，避免因负荷过大或电力系统突发故障导致倒闸操作失败或产生意外。

9. 倒闸操作的沟通和协调：进行倒闸操作时，需要与相关部门和单位进行沟通和协调。

需要与供电部门、维护部门等进行沟通，确保倒闸操作的顺利进行，避免对其他电力系统或用户的影响。
