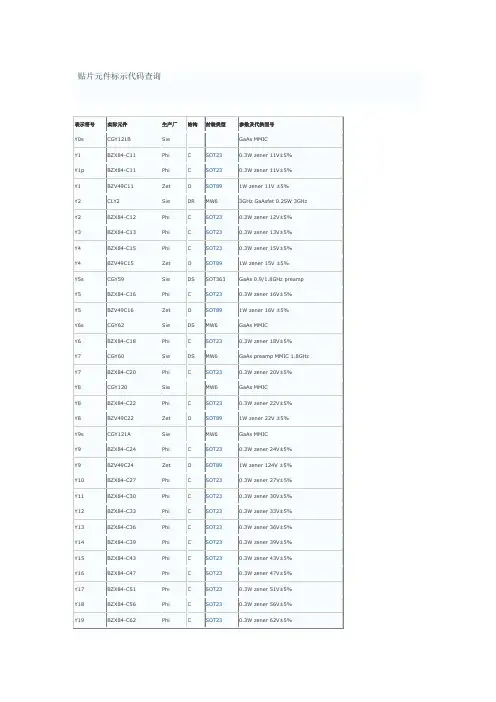

贴片三极管引脚三极管的识别分类及测量符号：“Q、VT”三极管有三个电极，即b、c、e，其中c为集电极（输入极）、b为基极（控制极）、e为发射极（输出极）三极管实物图：贴片三极管功率三极管普通三极管金属壳三极管二、三级管的分类：按极性划分为两种：一种是NPN型三极管，是目前最常用的一种，另一种是PNP型三极管。
按材料分为两种：一种是硅三极管，目前是最常用的一种，另一种是锗三极管，以前这种三极管用的多。
三极按工作频率划分为两种：一种是低频三极管，主要用于工作频率比较低的地方；另一种是高频三极管，主要用于工作频率比较高的地方。
按功率分为三种：一种是小功率三极管，它的输出功率小些；一种是中功率三极管，它的输出功率大些；另一种是大功率三极管，它的输出功率可以很大，主要用于大功率输出场合。
按用途分为：放大管和开关管。
三、三极管的组成：三极管由三块半导体构成，对于ＮＰＮ型三极管由两块Ｎ型和一块Ｐ型半导体构成，如图Ａ所示，Ｐ型半导体在中间，两块Ｎ型半导体在两侧，各半导体所引出的电极见图中所示。
在Ｐ型和Ｎ型半导体的交界面形成两个ＰＮ结，在基极与集电极之间的ＰＮ结称为集电结，在基极与发射极之间的ＰＮ结称为发射结。
图Ｂ是ＰＮＰ型三极管结构示意图，它用两块Ｐ型半导体和一块Ｎ型半导体构成。
ＡＢ四、三极管在电路中的工作状态：三极管有三种工作状态：截止状态、放大状态、饱和状态。
当三极管用于不同目的时，它的工作状态是不同的。
1、截止状态：当三极管的工作电流为零或很小时，即IB=0时，IC和IE也为零或很小，三极管处于截止状态。
2、放大状态：在放大状态下，IC=βIB，其中β(放大倍数)的大小是基本不变的（放大区的特征）。
有一个基极电流就有一个与之相对应的集电极电流。
3、饮和状态：在饮和状态下，当基极电流增大时，集电极电流不再增大许多，当基极电流进一步增大时，集电极电流几乎不再增大。
工作状态定义电流特征解流截止状态集电极与发射极之间电阻很大IB=0或很小，IC或IE为零或很小因为IC＝βIB利用电流为零或很小特征，可以判断三极管已处于截止状态放大状态集电极与发射极之间内阻受基极电流大小控制，基极电流大，其内阻小IC＝βIBIE=(1+β)IB有一个基极电流就有一个对应的集电极电流和发射极电流，基极电流能有效地控制集电极电流和发射极电流饱和状态集电极与发射之间内阻很小各电极电流均很大，基极电流已无法控制集电极电流和发射极电流电流放大倍数β已很小，甚至小于1（用直流电控制信号的一种方式）五、三极管的作用：放大、调制、谐振、开关1、电流放大：三极管是一个电流控制器件，它用基极电流IB来控制集电极电流IC和发射极电流IE，没有IB就没有IC和IE，只要有一个很小的IB，就有一个很大的IC。
贴片式三极管
摘要：
1.贴片式三极管的定义和结构
2.贴片式三极管的分类
3.贴片式三极管的主要参数
4.贴片式三极管的应用领域
5.贴片式三极管的发展趋势
正文：
一、贴片式三极管的定义和结构
贴片式三极管，又称表面贴装三极管，是一种半导体三极管，采用表面贴装技术（SMT）安装在电路板上。
它由三个区域组成：n 型区（发射极）、p 型区（基极）和n 型区（集电极）。
发射极和集电极由n 型半导体制成，而基极由p 型半导体制成。
三个区域通过P-N 结相连，形成一个完整的三极管结构。
二、贴片式三极管的分类
根据电流放大系数不同，贴片式三极管可分为两类：NPN 型和PNP 型。
NPN 型三极管的电流放大系数为大于1，而PNP 型三极管的电流放大系数为小于1。
根据封装形式不同，贴片式三极管可分为：SOT-23、SOT-
89、SOT-223 等。
三、贴片式三极管的主要参数
贴片式三极管的主要参数包括：电流放大系数（hfe）、截止频率（fT）、输
入电阻（Ri）、输出电阻（Ro）、电流（Ic）、电压（Vcbo、Vceo）等。
这些参数决定了三极管的性能和适用范围。
四、贴片式三极管的应用领域
贴片式三极管广泛应用于各种电子设备和电路中，如放大器、振荡器、信号处理器、电源开关等。
由于其体积小、性能稳定、可靠性高，特别适合用于表面贴装技术（SMT）生产。
五、贴片式三极管的发展趋势
随着电子技术的发展，贴片式三极管在性能、尺寸、可靠性等方面将得到进一步提高。
未来，贴片式三极管将更加小型化、集成化，以满足电子产品微型化、轻型化的需求。
贴片三极管1. 引言贴片三极管是一种常用的电子元件，广泛应用于各种电子设备中。
本文将介绍贴片三极管的基本概念、结构和工作原理，并探讨其在电路设计和应用中的重要性。
2. 贴片三极管的基本概念贴片三极管，也称为表面贴装三极管，是一种体积小、重量轻、功耗低且可靠性高的电子器件。
它通常由三个区域组成，分别是基区、发射区和集电区，其中基区负责控制电流流经发射区和集电区的程度。
3. 贴片三极管的结构贴片三极管通常由硅(Si)或砷化镓(GaAs)材料制成。
其结构主要包括P型和N型半导体材料的层状叠加。
发射区是N型材料，集电区是P型材料，而基区则是夹在两者之间的N型材料。
4. 贴片三极管的工作原理贴片三极管的工作原理基于PN结的导电性。
当正向偏置施加到发射区-基区结上时，使得发射区中的电子被注入到基区中，同时在基区和集电区之间形成一个电流。
这一过程又被称为“开路”，因为此时三极管可以导通电流。
5. 贴片三极管的应用由于贴片三极管体积小、重量轻且功耗低，因此在电子领域中得到广泛应用。
它常用于放大、开关和稳压等电路中。
在放大电路中，贴片三极管可以作为放大器的关键部件，将微弱的输入信号放大到所需的输出水平。
在开关电路中，贴片三极管通过开启或关闭电路，控制电流的流动。
而在稳压电路中，贴片三极管可以稳定电压，使其保持在一定的范围内。
6. 质量和可靠性质量和可靠性是评估贴片三极管的重要指标。
由于贴片三极管通常直接焊接在PCB板上，因此其质量对整个电子设备的稳定运行至关重要。
制造商通常采用高温老化测试和可靠性验证来确保贴片三极管的质量和可靠性。
7. 结论贴片三极管是一种重要的电子元件，对现代电子技术的发展和应用起到了重要作用。
通过了解贴片三极管的基本概念、结构和工作原理，我们能更好地理解其在电路设计和应用中的重要性。
同时，对贴片三极管的质量和可靠性有一定的了解，可以帮助我们选择合适的贴片三极管并确保其在电子设备中的正常运行。
