下载文档原格式
金属材料焊接练习题库及答案一、判断题（共100题，每题1分，共100分）1、焊接是通过加热或加压 ,或两者并用,并且用或不用填充材料 ,使焊件达到原子结合的一种加工方法。
（）A、正确B、错误正确答案：A2、起重机械是指用于垂直升降或者垂直升降并水平移动重物的机电设备。
（）A、正确B、错误正确答案：A3、熔化极氩弧焊的供气系统和钨极氩弧焊不同。
（）A、正确B、错误正确答案：B4、螺柱焊焊接时,应保持焊枪与工件表面垂直。
( )A、正确B、错误正确答案：A5、低合金高强钢焊接时,适当提高预热温度和增加焊接线能量可以防止产生冷裂纹。
A、正确B、错误正确答案：A6、镍和铜可以无限互溶,所以镍铜合金不存在晶间腐蚀问题。
( )A、正确B、错误正确答案：A7、射线照相底片上的白色宽带表示焊缝,白色宽带中的黑色斑点或条纹就表示焊接缺陷。
（）A、正确B、错误正确答案：A8、等离子弧是压缩电弧。
( )A、正确B、错误正确答案：A9、采用接触引弧法是手工钨极氩弧焊最好的引弧方法。
( )A、正确B、错误正确答案：B10、电渣焊时熔化金属表面覆盖一层熔渣,因此氧化现象不严重。
( )A、正确B、错误正确答案：B11、工业纯钛可采用焊条电弧焊方法进焊接。
( )A、正确B、错误正确答案：B12、焊缝金属的力学性能和焊接热输入量无关。
（）A、正确B、错误正确答案：B13、“J422”是结构钢焊条牌号完整的表示方法,其中“42”表示焊缝金属的主要化学成分等级。
（）A、正确B、错误正确答案：B14、钨极氩弧焊接头起弧时, 应注意形成熔池后, 再填加焊丝。
( )A、正确B、错误正确答案：A15、奥氏体不锈钢主要的腐蚀形式是晶间腐蚀。
（）A、正确B、错误正确答案：A16、焊接时,焊接电流越大,越有利于熔渣的悬浮和分离,越不易产生夹渣,因此,焊接电流越大越好。
( )A、正确B、错误正确答案：B17、严禁在尚有压力的容器或管道上进行焊接。

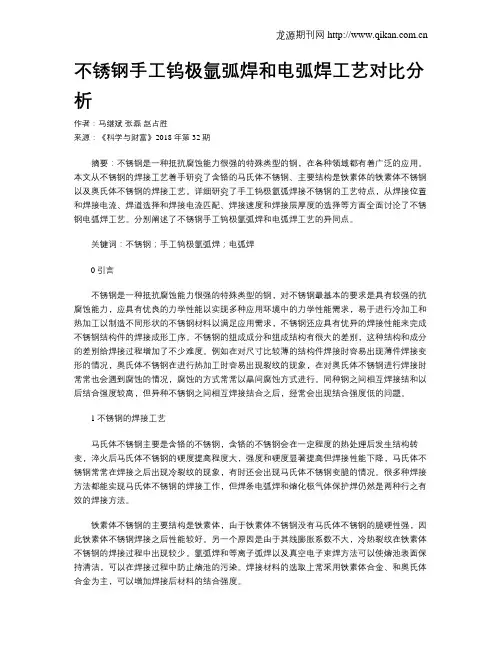

不锈钢手工钨极氩弧焊和电弧焊工艺对比分析作者：马继斌张磊赵占胜来源：《科学与财富》2018年第32期摘要：不锈钢是一种抵抗腐蚀能力很强的特殊类型的钢，在各种领域都有着广泛的应用。
本文从不锈钢的焊接工艺着手研究了含铬的马氏体不锈钢、主要结构是铁素体的铁素体不锈钢以及奥氏体不锈钢的焊接工艺。
详细研究了手工钨极氩弧焊接不锈钢的工艺特点，从焊接位置和焊接电流、焊道选择和焊接电流匹配、焊接速度和焊接层厚度的选择等方面全面讨论了不锈钢电弧焊工艺。
分别阐述了不锈钢手工钨极氩弧焊和电弧焊工艺的异同点。
关键词：不锈钢；手工钨极氩弧焊；电弧焊0引言不锈钢是一种抵抗腐蚀能力很强的特殊类型的钢，对不锈钢最基本的要求是具有较强的抗腐蚀能力，应具有优良的力学性能以实现多种应用环境中的力学性能需求，易于进行冷加工和热加工以制造不同形状的不锈钢材料以满足应用需求，不锈钢还应具有优异的焊接性能来完成不锈钢结构件的焊接成形工序。
不锈钢的组成成分和组成结构有很大的差别，这种结构和成分的差别给焊接过程增加了不少难度。
例如在对尺寸比较薄的结构件焊接时容易出现薄件焊接变形的情况，奥氏体不锈钢在进行热加工时容易出现裂纹的现象，在对奥氏体不锈钢进行焊接时常常也会遇到腐蚀的情况，腐蚀的方式常常以晶间腐蚀方式进行。
同种钢之间相互焊接结和以后结合强度较高，但异种不锈钢之间相互焊接结合之后，经常会出现结合强度低的问题。
1不锈钢的焊接工艺马氏体不锈钢主要是含铬的不锈钢，含铬的不锈钢会在一定程度的热处理后发生结构转变，淬火后马氏体不锈钢的硬度提高程度大，强度和硬度显著提高但焊接性能下降，马氏体不锈钢常常在焊接之后出现冷裂纹的现象，有时还会出现马氏体不锈钢变脆的情况。
很多种焊接方法都能实现马氏体不锈钢的焊接工作，但焊条电弧焊和熔化极气体保护焊仍然是两种行之有效的焊接方法。
铁素体不锈钢的主要结构是铁素体，由于铁素体不锈钢没有马氏体不锈钢的脆硬性强，因此铁素体不锈钢焊接之后性能较好。
前常用的焊接工艺有：→电弧焊〔氩弧焊、手弧焊、埋弧焊、钨极气体保卫电弧焊、等离子弧焊、气体保卫焊〕→电阻焊→高能束焊〔电子束焊、激光焊〕→钎焊→以电阻热为能源：电渣焊、高频焊；→以化学能为焊接能源：气焊、气压焊、爆炸焊；→以机械能为焊接能源：摩擦焊、冷压焊、超声波焊、扩散焊1．电弧焊电弧焊是目前应用最广泛的焊接方法。
它包括有：手弧焊、埋弧焊、钨极气体保卫电弧焊、等离子弧焊、熔化极气体保卫焊等。
尽大局部电弧焊是以电极与工件之间燃烧的电弧作热源。
在形成接头时，能够采纳也能够不采纳填充金属。
所用的电极是在焊接过程中熔化的焊丝时，喊作熔化极电弧焊，诸如手弧焊、埋弧焊、气体保卫电弧焊、管状焊丝电弧焊等；所用的电极是在焊接过程中不熔化的碳棒或钨棒时，喊作不熔化极电弧焊，诸如钨极氩弧焊、等离子弧焊等。
〔1〕手弧焊手弧焊是各种电弧焊方法中开展最早、目前仍然应用最广的一种焊接方法。
它是以外部涂有涂料的焊条作电极和填充金属，电弧是在焊条的端部和被焊工件外表之间燃烧。
涂料在电弧热作用下一方面能够产生气体以保卫电弧，另一方面能够产生熔渣覆盖在熔池表面，防止熔化金属与四周气体的相互作用。
熔渣的更重要作用是与熔化金属产生物理化学反响或添加合金元素，改善焊缝金属性能。
手弧焊设备简单、轻便，操作灵活。
能够应用于维修及装配中的短缝的焊接，特殊是能够用于难以到达的部位的焊接。
手弧焊配用相应的焊条可适用于大多数工业用碳钢、不锈钢、铸铁、铜、铝、镍及其合金。
〔2〕埋弧焊埋弧焊是以连续送时的焊丝作为电极和填充金属。
焊接时，在焊接区的上面覆盖一层颗粒状焊剂，电弧在焊剂层下燃烧，将焊丝端部和局部母材熔化，形成焊缝。
在电弧热的作用下，上局部焊剂熔化熔渣并与液态金属发生冶金反响。
熔渣浮在金属熔池的外表，一方面能够保卫焊缝金属，防止空气的污染，并与熔化金属产生物理化学反响，改善焊缝金属的万分及性能；另一方面还能够使焊缝金属缓慢泠却。
埋弧焊能够采纳较大的焊接电流。
Ｄ４０６Ａ钢焊接工艺研究 中南大学 陈孝龙摘要对Ｄ４０６Ａ钢的焊接工艺及焊接接头的机械性能进行了研究，通过采取严格控制环境温度及相对湿度，焊前严格清理，装配时使用内撑均匀加力，密点定位，加强层间清理，连续焊接等一系列工艺措施，焊接质量稳定，各项技术指标均符合设计技术条件，已形成了一套用于Ｄ４０６Ａ材料的有效焊接工艺方法。
关键词Ｄ４０６Ａ钢 焊接 机械性能 冷裂纹１ 引言 随着导弹事业的发展，超高强度钢的应用日趋广泛。
特别是在固体火箭发动机壳体上，就大量采用超高强度钢。
D406A是我国自行研制的一种超高强度钢，其含碳量较高，再加上合金元素的作用，使钢材的热敏感性增大，淬硬倾向增大，可焊性变差。
焊后容易出现冷裂纹等严重焊接缺陷。
与传统高强度钢如30CrMnSiA等材料相比，D406A超高强度钢的强度极限σb可达1600MPa以上，其比强度提高。
应用该钢后，壳体质量降低，有效载荷增加。
但是提高材料强度往往和提高材料塑性相矛盾。
因此随着超高强度钢的广泛应用，就必须对材料综合性能及加工工艺提出更高的要求。
２ 技术指标 焊缝等级：QJ175-93标准I级；基体抗拉强度：σb≥1620MPa；基体延伸率：δ5≥8%；接头抗拉强度：σhb≥1490MPa接头弯曲角：α≥35°无裂纹；断裂韧性：K IC≥81MPa・m1/2。
３ 试验研究 3.1 裂纹试验3.1.1 环境试验表1为D406A钢的化学成分，表2为H10号焊丝（H10SiMnCrNiMoV A）的化学成分。
表１ Ｄ４０６Ａ钢的化学成分 元素 C Mn Si S P Ni Cr Mo V 范围0.28～0.33 0.70～1.0 1.40～1.70 ≤0.010 ≤0.013 0.25 1.0～1.30 0.40～0.55 0.08～0.15 表２ Ｈ１０ＳｉＭｎＣｒＮｉＭｏＶＡ的化学成分 代号 C Mn Si P S Cr Ni Mo V AlH10 0.08～0.12 0.9～1.1 1.1～1.3 ≤0.006 ≤0.005 1.4～1.6 1.8～2.0 0.4～0.6 0.05～0.15 ≤0.10由于D406A钢具有较高的含碳量，加上合金元素的作用，在焊接条件下，其焊缝及近缝区被强烈淬硬，淬硬组织的产生为接头形成冷裂纹提供了必要的基本条件，而淬硬倾向主要取决于钢材的化学成分、焊接规范和焊后的冷却条件。
2020年特种设备焊工考试题库1000题[含答案]
一、单选题
1．在焊条直径.焊接位置相同的条件下.使用碱性焊条焊接时，其焊接电流（A）酸性焊条A小于 B 等同于 C应大于
2．在整个焊接过程中，运条方法不是一成不变的，焊工可根据（B）焊条药皮类型和焊接层道教为确定
A焊条直径；B焊条位置；C焊条电流
132,焊接时，使焊条药皮发红的热量是（A）
A电阻热；B电弧热；C化学热
3．熔透型等离子弧焊于钨极氩弧焊方法相比，具有（C）的有点；
A适于薄板焊接；B适用于多层焊接；C焊速较快
4．穿孔型等离子弧焊接时，等离子弧将工件完全熔透并形成一个透性小孔，随着焊枪的向前移动，溶化金属沿电弧周围向后方移动，在母材的（B）均匀成熔池。
A.正面
B.正面和背面
C.背面
5．贮存于钢瓶内焊接用的Co2通常为（B）
A.气态
B.液态
C.固态 D气—液态
6．“非转移弧”，电弧在钨极与（A）之间燃烧，主要用于等离子喷镀或加热非导电材料；
A.喷嘴
B.工件
C.焊丝
D.焊条
7．NBC1-250。
NBC1-300, NBC-500k.NBC-
315/IGBT型号焊机（C）
A熔化极氩弧焊机，B钨极氩弧焊机，C半自动C02气体保护焊机
8．NBA2-200，NBA-400型号焊机是（C）。
2022年特种设备焊接作业《(JS)金属焊接》安全生产模拟考试题（一）姓名:_____________ 年级:____________ 学号:______________1、（判断题）钛具有耐蚀性能是因为钛的表面能生成一层致密的氧化膜，对基材有保护性。
A 、正确B 、错误正确答案：错误2、（判断题）选择CO ₂焊丝直径主要是根据焊件的厚度、施焊位置和生产率来决定。
A 、正确B 、错误正确答案：错误3、（判断题）粗丝CO ₂时，熔滴过渡形式往往都是喷射过渡。
A 、正确B 、错误正确答案：错误4、（判断题）等离子弧焊是一种不熔化极电弧焊，是利用电极和焊件之间的压缩电弧(转移电弧)来实现焊接的。
A 、正确B 、错误正确答案：错误5、（判断题）搭接接头由于钢板之间连接的面积较多，所以是一种强度较高的接头形式。
A 、正确B 、错误正确答案：错误6、（判断题）试件和焊件的双面焊、角焊缝，焊件不要求焊透的对接焊缝和管板角接头，均视为带衬垫。
A 、正确B 、错误正确答案：错误7、（判断题）搭接接头的强度没有对接接头高。
Al11、（判断题）由于铜具有良好的导热性，所以用铜来制作气电立焊的滑块A 、正确B 、错误正确答案：错误12、（判断题）电渣焊时熔化金属表面覆盖一层熔渣，因此氧化现象不严重。
A、正确B、错误正确答案：错误13、（判断题）摩擦焊的加压系统采用液压方式，具有足够大的顶锻力，所以顶锻不必趁热顶锻。
A、正确B、错误正确答案：错误14、（判断题）气电立焊电流密度高，焊接线能量小。
A、正确B、错误正确答案：错误15、（判断题）铝及铝合金多用在化工设备上，因此只要求具有耐腐蚀性。
A、正确B、错误正确答案：错误16、（判断题）在金属容器及管道内焊接时，应使用36V安全行灯照明。
A、正确B、错误正确答案：错误17、（判断题）等离子弧焊除适用于对接接头之外还适用于T形和角接头；A、正确B、错误正确答案：错误18、（判断题）电渣对接焊工件应开I型坡口。

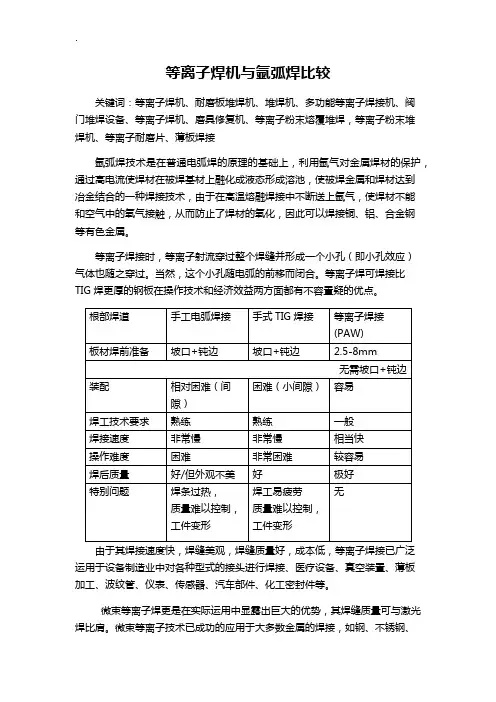

等离子焊机与氩弧焊比较关键词：等离子焊机、耐磨板堆焊机、堆焊机、多功能等离子焊接机、阀门堆焊设备、等离子焊机、磨具修复机、等离子粉末熔覆堆焊，等离子粉末堆焊机、等离子耐磨片、薄板焊接氩弧焊技术是在普通电弧焊的原理的基础上，利用氩气对金属焊材的保护，通过高电流使焊材在被焊基材上融化成液态形成溶池，使被焊金属和焊材达到冶金结合的一种焊接技术，由于在高温熔融焊接中不断送上氩气，使焊材不能和空气中的氧气接触，从而防止了焊材的氧化，因此可以焊接铜、铝、合金钢等有色金属。
等离子焊接时，等离子射流穿过整个焊缝并形成一个小孔（即小孔效应）气体也随之穿过。
当然，这个小孔随电弧的前移而闭合。
等离子焊可焊接比TIG焊更厚的钢板在操作技术和经济效益两方面都有不容置疑的优点。
运用于设备制造业中对各种型式的接头进行焊接、医疗设备、真空装置、薄板加工、波纹管、仪表、传感器、汽车部件、化工密封件等。
微束等离子焊更是在实际运用中显露出巨大的优势，其焊缝质量可与激光焊比肩。
微束等离子技术已成功的应用于大多数金属的焊接，如钢、不锈钢、各种合金钢、铜、镍、钛、钼、钨、金、铂、铑、钯等各种金属及其合金材料。
典型应用产品有传感器膜盒，焊接波纹管，微电机定子铁心，电子产品，不锈钢锅★过程特点等离子焊接与TIG焊十分相似，它们的电弧都是在尖头的钨电极和工件之间形成的。
但是，通过在焊炬中安置电极，能将等离子弧从保护气体的气囊中分离出来，随后推动等离子通过孔型良好的铜喷管将弧压缩。
通过改变孔的直径和等离子气流速度，可以实现三种操作方式：1、微束等离子：0.1～15A在很低的焊接电流下，也能使用微束等离子弧。
即使在弧长变化不超过20mm时，柱状弧仍能保持稳定。
2、中等电流：15～200A在较大的15～200A电流下，等离子弧的过程特点与TIG弧相似，但由于等离子被压缩过，弧更加挺直。
虽然可提高等离子气流速度来增加焊接熔池的度深，但会造成在紊乱的保护气流中，混入空气和保护气体的风险。
《先进难焊材料的连接》期末作业钛及钛合金的连接姓名： __________学号： ______班级： ____钛及钛合金的连接摘要：钛及钛合金由于密度小、强度高、耐热耐腐蚀性能优异而广泛地应用于航空航天、石化工、造船等部门。
目前高性能的飞机、坦克正在采用钛合金部件，而且在石油化工部门中钛合金部件使用的范围也正在逐渐扩大。
而钛合金在飞机及其发动机和石油化工部门上的应用，不可避免需要使用焊接手段进行连接，这对扩大钛合金的应用范围具有重要的意义。
本文主要是对有关钛及钛合金的连接做一定的综合评述。
关键词：钛及钛合金;焊接材料；焊接技术；应用及发展现状一、引言随着产业结构的变化和科学技术的发展，先进的焊接结构是降低材料消耗、减轻结构质量的有效途径, 各种焊接技术将有着广阔的应用前景。
钛及其合金具有优良的耐蚀性、小的密度、高的比强度及较好的韧性和焊接性，在航空、航天、造船、化工等工业部门中得到广泛应用。
钛属于多晶形材料，基本上决定了钛合金焊接时的行为。
适于钛及其合金的焊接方法有很多，但对焊接方法的分类国内外各有差异，潘际銮等人把它分为3 大类：族系法、一元坐标法和二元坐标法。
而最常用的族系法又分为3 种：熔化焊接、固相焊接及钎焊。
钨极氩弧焊、等离子弧焊、电子束焊、激光焊等熔化焊接方式在钛及钛合金的焊接中应用广泛，在钛及钛合金的焊接中，钎焊适于焊接受载不大或在常温下工作的接头，对于精密的、微型复杂的及多钎缝的焊件尤其适用。
其他焊接方法如：高频焊、爆炸焊、摩擦焊、扩散焊等随着焊件的具体焊接情况而采用相应地焊接方法。
二、钛及钛合金的分类及特点钛是一种具有机械和腐蚀性能优异的金属材料且强度大、密度小，仅为钢的57%，具有良好的热稳定性及低韧性。
同时因为钛对卤素化合物、有机酸氧化性酸类具有良好的耐蚀性在氯碱、尿素、硝酸生产中得到广泛的应用。
根据钛合金退火状态的室温组织钛合金可分为三种类型a型钛合金、（a + B）型钛合金及B型钛合金。
2205双相不锈钢焊接和焊后热处理⼯艺2205双相不锈钢焊接和焊后热处理⼯艺研究摘要：采⽤了等离⼦弧焊（PAW）打底+钨极氩弧焊（TIG）盖⾯和等离⼦弧焊（PAW）打底+熔化极氩弧焊（MIG）盖⾯两种焊接⼯艺焊接2205双相不锈钢，并对焊接接头进⾏了固溶处理，对采⽤两种焊接⼯艺的焊件进⾏⾦相组织、铁素体-奥⽒体两相⽐例、⼒学性能以及耐点腐蚀性检测。
结果表明，两种焊接⼯艺都可以保证焊接接头的各项性能均能满⾜技术要求，TIG焊盖⾯的焊接接头铁素体含量低于MIG 焊盖⾯，且冲击韧性也于优于MIG焊盖⾯，⽽MIG焊盖⾯的焊接接头的耐点腐蚀性能优于TIG焊盖⾯。
关键词：2205双相不锈钢TIG焊MIG焊⼒学性能点腐蚀⼀、引⾔双相不锈钢是由奥⽒体和铁素体两相组成，当两相⽐例约为50％时，双相不锈钢将奥⽒体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所有的较⾼强度和耐氯化物应⼒腐蚀性能结合在⼀起，使其兼具奥⽒体不锈钢和铁素体不锈钢的优点。
2205双相不锈钢是20世纪70年代⾸先由瑞典研制成功，材料牌号为SAF2205，属于第⼆代双相不锈钢。
中国在80年代初开始研究相当SAF2205的00Cr22Ni5Mo3N双相不锈钢，它是⼀种典型的含N、超低碳、双相铁素体—奥⽒体不锈钢，它具有较⾼的屈服强度（为奥⽒体不锈钢的⼆倍）及良好的塑性，有良好的低温冲击性能，优良的耐应⼒腐蚀、晶间腐蚀、点腐蚀和缝隙腐蚀性能；与奥⽒体不锈钢相⽐，具有导热系数⼤、线膨胀系数⼩、可焊性好、热裂倾向⼩、钢中含镍量较⼩、价格相对便宜等优点，使其⼴泛应⽤于化⼯、⽯油能源及海洋等领域，是⽬前应⽤最普遍的双相不锈钢材料。
本实验分别采⽤了两种不同焊接⽅法进⾏对⽐，在焊后对焊接接送进⾏了热处理，研究了焊接和热影响区组织及性能变化和奥⽒体-铁素体相⽐例对其的影响。
⼆、实验材料和实验⽅法1、实验材料实验采⽤太原钢铁公司⽣的2205双相不锈钢，其化学成分和⼒学性能如表1和表2所⽰。
