逆变电路原理图逆变电路是一种将直流电转换为交流电的电路。
它通常由开关管和电感、电容等元件组成，可以实现直流电源向各种负载输出交流电。
逆变电路在各种电子设备中都有广泛的应用，例如逆变电源、UPS电源等。
在本文中，我们将介绍逆变电路的原理图及其工作原理。
逆变电路的原理图通常由输入端、输出端、开关管、电感、电容等元件组成。
其中，输入端接收直流电源，经过开关管的控制，通过电感和电容等元件实现直流电到交流电的转换，最终输出到负载中。
开关管的工作状态由控制电路来控制，它可以周期性地打开和关闭，从而实现对直流电的切割和转换。
电感和电容则起到了滤波和平滑输出波形的作用。
逆变电路的工作原理是基于开关管的工作状态来实现的。
当开关管处于导通状态时，直流电源通过电感储能，同时电容器充电，此时负载得到电源供电。
当开关管处于断开状态时，电感释放能量，电容器放电，此时负载得到的是电感和电容器放电的能量。
通过不断地切换开关管的工作状态，可以实现直流电到交流电的转换。
在逆变电路中，开关管的工作状态由控制电路来控制。
控制电路通常由PWM控制器、驱动电路、反馈电路等组成。
PWM控制器可以根据输入信号的大小和频率来生成相应的脉冲信号，驱动电路则将脉冲信号传递给开关管，控制其导通和断开。
反馈电路则可以监测输出端的电压和电流，将其反馈给PWM控制器，实现对输出波形的调节和稳定。
逆变电路的原理图和工作原理对于电子工程师来说是非常重要的。
通过深入理解逆变电路的原理图和工作原理，可以更好地设计和调试逆变电路，提高电路的效率和稳定性。
同时，对于工程师来说，熟练掌握逆变电路的原理图和工作原理也是必不可少的技能。
总之，逆变电路是一种非常重要的电子电路，在各种电子设备中都有着广泛的应用。
通过深入理解逆变电路的原理图和工作原理，可以更好地应用和设计逆变电路，提高电路的效率和稳定性。
希望本文对您有所帮助，谢谢阅读！。

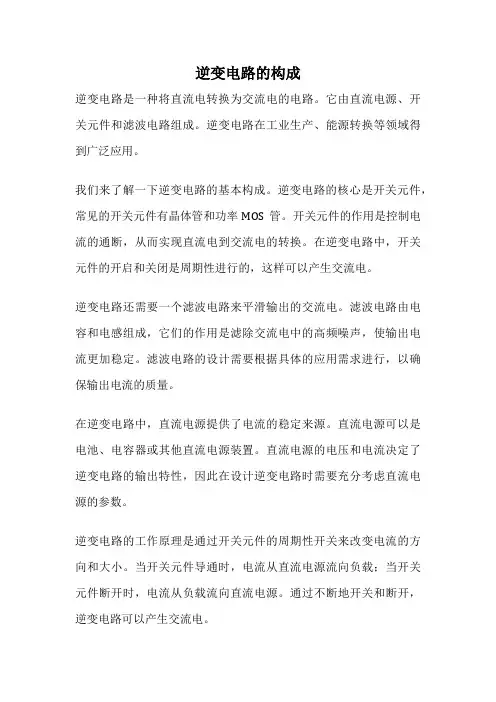

逆变电路的构成逆变电路是一种将直流电转换为交流电的电路。
它由直流电源、开关元件和滤波电路组成。
逆变电路在工业生产、能源转换等领域得到广泛应用。
我们来了解一下逆变电路的基本构成。
逆变电路的核心是开关元件，常见的开关元件有晶体管和功率MOS管。
开关元件的作用是控制电流的通断，从而实现直流电到交流电的转换。
在逆变电路中，开关元件的开启和关闭是周期性进行的，这样可以产生交流电。
逆变电路还需要一个滤波电路来平滑输出的交流电。
滤波电路由电容和电感组成，它们的作用是滤除交流电中的高频噪声，使输出电流更加稳定。
滤波电路的设计需要根据具体的应用需求进行，以确保输出电流的质量。
在逆变电路中，直流电源提供了电流的稳定来源。
直流电源可以是电池、电容器或其他直流电源装置。
直流电源的电压和电流决定了逆变电路的输出特性，因此在设计逆变电路时需要充分考虑直流电源的参数。
逆变电路的工作原理是通过开关元件的周期性开关来改变电流的方向和大小。
当开关元件导通时，电流从直流电源流向负载；当开关元件断开时，电流从负载流向直流电源。
通过不断地开关和断开，逆变电路可以产生交流电。
逆变电路有很多应用场景。
在工业生产中，逆变电路可以将直流电转换为交流电，供给各种设备和机械使用。
在能源转换中，逆变电路可以将太阳能、风能等可再生能源转换为交流电，以供电网使用。
逆变电路还可以用于电动车辆的驱动系统、太阳能发电系统等领域。
总结起来，逆变电路通过开关元件和滤波电路将直流电转换为交流电。
它广泛应用于工业生产、能源转换等领域。
逆变电路的设计需要考虑直流电源的参数和滤波电路的特性，以确保输出电流的质量。
逆变电路的工作原理是通过开关元件的周期性开关来改变电流的方向和大小。
逆变电路的应用场景包括工业生产、能源转换、电动车辆等领域。
通过逆变电路的转换，我们可以更好地利用和管理电能资源，实现能源的可持续发展。
目录第1章电力电子器件 (1)第2章整流电路 (4)第3章直流斩波电路 (20)第4章交流电力控制电路和交交变频电路 (26)第5章逆变电路 (31)第6章PWM控制技术 (35)第7章软开关技术 (40)第8章组合变流电路 (42)第5章逆变电路1．无源逆变电路和有源逆变电路有何不同？答：两种电路的不同主要是：有源逆变电路的交流侧接电网，即交流侧接有电源。
而无源逆变电路的交流侧直接和负载联接。
2．换流方式各有那几种？各有什么特点？答：换流方式有4种：器件换流：利用全控器件的自关断能力进行换流。
全控型器件采用此换流方式。
电网换流：由电网提供换流电压，只要把负的电网电压加在欲换流的器件上即可。
负载换流：由负载提供换流电压，当负载为电容性负载即负载电流超前于负载电压时，可实现负载换流。
强迫换流：设置附加换流电路，给欲关断的晶闸管强迫施加反向电压换流称为强迫换流。
通常是利用附加电容上的能量实现，也称电容换流。
晶闸管电路不能采用器件换流，根据电路形式的不同采用电网换流、负载换流和强迫换流3种方式。
3．什么是电压型逆变电路？什么是电流型逆变电路？二者各有什么特点。
答：按照逆变电路直流测电源性质分类，直流侧是电压源的称为逆变电路称为电压型逆变电路，直流侧是电流源的逆变电路称为电流型逆变电路电压型逆变电路的主要特点是：①直流侧为电压源，或并联有大电容，相当于电压源。
直流侧电压基本无脉动，直流回路呈现低阻抗。
②由于直流电压源的钳位作用，交流侧输出电压波形为矩形波，并且与负载阻抗角无关。
而交流侧输出电流波形和相位因负载阻抗情况的不同而不同。
③当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用。
为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了反馈二极管。
电流型逆变电路的主要特点是：①直流侧串联有大电感，相当于电流源。
直流侧电流基本无脉动，直流回路呈现高阻抗。
②电路中开关器件的作用仅是改变直流电流的流通路径，因此交流侧输出电流为矩形波，并且与负载阻抗角无关。
第5章逆变电路1．无源逆变电路和有源逆变电路有何不同？答：两种电路的不同主要是：有源逆变电路的交流侧接电网，即交流侧接有电源。
而无源逆变电路的交流侧直接和负载联接。
2．换流方式各有那几种？各有什么特点？答：换流方式有4种：器件换流：利用全控器件的自关断能力进行换流。
全控型器件采用此换流方式。
电网换流：由电网提供换流电压，只要把负的电网电压加在欲换流的器件上即可。
负载换流：由负载提供换流电压，当负载为电容性负载即负载电流超前于负载电压时，可实现负载换流。
强迫换流：设置附加换流电路，给欲关断的晶闸管强迫施加反向电压换流称为强迫换流。
通常是利用附加电容上的能量实现，也称电容换流。
晶闸管电路不能采用器件换流，根据电路形式的不同采用电网换流、负载换流和强迫换流3种方式。
3．什么是电压型逆变电路？什么是电流型逆变电路？二者各有什么特点。
答：按照逆变电路直流测电源性质分类，直流侧是电压源的称为逆变电路称为电压型逆变电路，直流侧是电流源的逆变电路称为电流型逆变电路电压型逆变电路的主要特点是：①直流侧为电压源，或并联有大电容，相当于电压源。
直流侧电压基本无脉动，直流回路呈现低阻抗。
②由于直流电压源的钳位作用，交流侧输出电压波形为矩形波，并且与负载阻抗角无关。
而交流侧输出电流波形和相位因负载阻抗情况的不同而不同。
③当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用。
为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了反馈二极管。
电流型逆变电路的主要特点是：①直流侧串联有大电感，相当于电流源。
直流侧电流基本无脉动，直流回路呈现高阻抗。
②电路中开关器件的作用仅是改变直流电流的流通路径，因此交流侧输出电流为矩形波，并且与负载阻抗角无关。
而交流侧输出电压波形和相位则因负载阻抗情况的不同而不同。
③当交流侧为阻感负载时需要提供无功功率，直流侧电感起缓冲无功能量的作用。
因为反馈无功能量时直流电流并不反向，因此不必像电压型逆变电路那样要给开关器件反并联二极管。
第1章电力电子器件1.电力电子器件一般工作在__开关__状态。
2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高时，功率损耗主要为__开关损耗__。
3.电力电子器件组成的系统，一般由__控制电路__、_驱动电路_、_主电路_三部分组成，由于电路中存在电压和电流的过冲，往往需添加_保护电路__。
4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件_ 、_双极型器件_ 、_复合型器件_三类。
5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。
6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、_肖特基二极管_。
7.肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗。
8.晶闸管的基本工作特性可概括为__正向电压门极有触发则导通、反向电压则截止__ 。
9.对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL__大于__IH 。
10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM_大于__Ubo。
11.逆导晶闸管是将_二极管_与晶闸管_反并联_〔如何连接〕在同一管芯上的功率集成器件。
12.GTO的__多元集成__结构是为了便于实现门极控制关断而设计的。
13.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。
14.电力MOSFET的通态电阻具有__正__温度系数。
15.IGBT 的开启电压UGE〔th〕随温度升高而_略有下降__，开关速度__小于__电力MOSFET 。
16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。
17.IGBT的通态压降在1/2或1/3额定电流以下区段具有__负___温度系数，在1/2或1/3额定电流以上区段具有__正___温度系数。
第五章直流一交流（DC—AC变换5.1 逆变电路概述5.1.1 晶闸管逆变电路的换流问题DC—AC变换原理可用图5-1所示单相逆变电路来说明，其中晶闸管元件VT1、VT4，VT2、VT3成对导通。
当VT、VT4导通时，直流电源E通过VT1、VE向负载送出电流，形成输出电压％左（+）、右（-），如图5-1 （a）所示。
当VT2、VT3导通时，设法将VT1、VT4关断，实现负载电流从VT1、VT4向VT a、VT3的转移，即换流。
换流完成后，由VT a、VT3向负载输出电流，形成左（-）、右（+）的输出电压％，如图5-1 （b）所示。
这两对晶闸管轮流切换导通，则负载上便可得到交流电压呦，如图5-1（c）波形所示。
控制两对晶闸管的切换导通频率就可调节输出交流频率，改变直流电压E的大小就可调节输出电压幅值。
输出电流的波形、相位则决定于交流负载的性质。
f；图5-1 DC —AC变换原理要使逆变电路稳定工作，必须解决导通晶闸管的关断问题，器件，在承受正向电压条件下只要门极施加正向触发脉冲即可导通。
作用，只有使阳极电流衰减至维持电流以下才能关断。
常用的晶闸管换流方法有：（1）电网换流（2）负载谐振式换流（3）强迫换流即换流问题。
晶闸管为半控但导通后门极失去控制5.1.2 逆变电路的类型逆变器的交流负载中包含有电感、电容等无源元件，它们与外电路间必然有能量的交换，这就是无功。
由于逆变器的直流输入与交流输出间有无功功率的流动，所以必须在直流输入端设置储能元件来缓冲无功的需求。
在交一直一交变频电路中，直流环节的储能元件往往被当作滤波元件来看待，但它更有向交流负载提供无功功率的重要作用。
根据直流输入储能元件类型的不同，逆变电路可分为两种类型：1.电压源型逆变器电压源型逆变器是采用电容作储能元件，图电压源型逆变器有如下特点：1）直流输入侧并联大电容C用作无功功率缓冲环节（滤波环节），构成逆变器低阻抗的电源内阻特性（电压源特性），即输出电压确定，其波形接近矩形，电流波形与负载有关，接近正弦。
