LM2596系列是美国国家半导体公司生产的3A电流输出降压开关型集成稳压芯片，它内含固定频率振荡器（150KHZ）和基准稳压器（1.23v），并具有完善的保护电路、电流限制、热关断电路等。

利用该器件只需极少的外围器件便可构成高效稳压电路。

提供的有：3.3V、5V、12V及可调（-ADJ）等多个电压档次产品。

此外，该芯片还提供了工作状态的外部控制引脚。

LM2596系列开关稳压集成电路的主要特性如下：
1、最大输出电流：3A
2、最高输出电压：37V
3、输出电压：3.3V、5V、12V及（ADJ）等，最大输出电压37V
4、震荡频率：150KHZ
5、转换效率：75%~88%（不同电压输出时的转换效率不同）
6、工作温度范围：-40℃~+125℃
7、工作模式：低功耗/正常两种模式。

可外部控制
8、工作模式控制：TTL电平相容
9、所需外部组件：仅四个（不可调）；六个（可调）
10、器件保护：热关断及电流限制
11、封装形式：5脚（TO-220(T)；TO-263(S))
LM2596芯片内部框图。

注：此图为TO-220封装形式的内部框图。

LM2596内部包含150KHZ振荡器、1.23v基准稳压电路、热关断电路、电流限制电路、放大器、比较器和内部
稳压电路等。

为了产生不同的输出电压通常将比较器的负端接基准电压（1.23V ），正端接分压电阻网络。

其中R1=1KΩ ，R2分别为1.7KΩ （3.3v），3.1KΩ（5V），8.8KΩ （12V）、0（-ADJ）。

将输出电压的分压电阻网络的输出同内部基准稳压值1.23V进行比较，若电压有偏差，则可用放大器控制内部振荡器的输出占空比，从而使输出电压保持稳定。

3应用实例
具体应用时可根据需要选择：LM2596可调电压型、LM2596-5V、LM2596-3.3等定压输出型。

要获得+1.8V 输出电压时请选用A图，
要获得+3.3V、+5V输出电压时请选用B图。

4散热问题
LM2596有两种封装形式，5脚TO-220(T)；TO-263(S)。

一般情况下，TO-220(T)封装需要加装散热片。

散热片的尺寸由输入电压、输出电压、负载电流和环境温度决定。

环境温度越高，对散热的需求也越高。

TO-263(S)封装的LM2596是要焊接在PCB板上的表贴元件，铜和PCB板有助于这种封装器件的散热，如续流二极管、电感器的散热。

焊接这种封装器件的PCB上的覆铜区域至少要有0.4平方英寸，更多的覆铜区域会改善热特性，但大于6平方英寸时，在散热方面的改善就很小，就应在通风的情况下使用。

右图为LM2596芯片引脚示意图。

1为+VIN，2为out put，3为gnd，4为feed back，5为on/off。

合集下载

lm2596s降压模块原理

lm2596s降压模块原理

lm2596s降压模块原理
lm2596s降压模块是一种常见的电源模块，具有高效率、高可靠性、低成本等特点，被广泛应用于各种电子设备中。

其原理是利用开关电源技术，通过控制开关管的导通和断开，实现对输入电压的降压转换。

具体来说，lm2596s降压模块采用PWM调制技术，将输入电压通过电感和电容滤波后送入开关管，控制开关管的导通和断开，使得电感储存一定的能量，然后经过二极管和输出电容进行输出。

通过控制开关管的导通和断开时间比例，可以控制输出电压的大小，从而实现输入电压的降压转换。

此外，lm2596s降压模块还具有过流保护、过热保护、输入欠压保护等多种保护措施，保证了模块的安全性和稳定性。

- 1 -。

S5ULM2596资料

S5ULM2596资料

Elektronische Bauelemente01-Jun-2002 Rev. A Page 1 of 8REF . REF .MillimeterMillimeterElektronische BauelementePage 2 of 8Block DiagramFEEDBACKPin FunctionPIN#FUNCTION1 This is the positive input supply for the IC switching regulator. A suitable input must be present at this pin to minimize voltage transients and to supply the switching needed by regulator.2 Internal switch. The voltage at this pin switches between (+V IN – V SAT ) and approximately -0.5V, with a duty cycle of approximately V OUT /V IN . To minimize coupling to sensitive circuit, the PC board copper area connected to this pin should be keep to a minimum.3 Circuit ground4Senses the regulated output voltage to complete the feedback loop12VUnregulated680332201N5824680S5ULM2596-5.0 DC InputPage 3 of 801-Jun-2002 Rev. A Page 4 of 8Normalized Output Voltage Line RegulatorEfficiency Switch Saturation VoltageSwitch Current Limit Dropout Voltage/ Any changing of specification will not be informed individual 01-Jun-2002 Rev. A Page 5 of 8Elektronische BauelementeOperating Quiescent Current Shutdown Quiescent Current Minimum Operating Supply Voltage ON/OFF Threshold VoltageON/OFF Pin Current (Sinking)Switching Frequency/ Any changing of specification will not be informed individual 01-Jun-2002 Rev. A Page 6 of 801-Jun-2002 Rev. A Page 7 of 8tp:/// Any changing of specification will not be informed individual Elektronische BauelementeFeedback Pin BiasContinuous Mode Switching Waveforms Horizontal Time Base: 2 sDiscontinuous Mode Switching Waveforms Horizontal Time Base: 2 sLoad Transient Response for Continuous Mode100 sHorizontal Time Base: 200 s /dLoad Transient Response for Discontinuous Mode Horizontal Time Base:01-Jun-2002 Rev. A Page 8 of 8Elektronische BauelementeV out=VREF*(1+R2/R1) Where VREF=1.23V R2=R1*(Vout/VREF-1)Select R1 to be approximately 1k , use a 1% resistor for best stability. Cin-- 470uF, 50V , Aluminum Electrolytic Cout-- 220uF, 35V Aluminum Electrolytic D1-- 5A, 40V Schottky Rectifer, 1N5825 L1-- 68uH Figure 2 Standard Test Circuits and Layout GuidesCin-- 470uF, 50V , Aluminum Electrolytic Cout-- 220uF, 25V Aluminum Electrolytic D1-- 5A, 40V Schottky Rectifer, 1N5825 L1-- 68uHS5ELM2596。

LM2596中文资料

LM2596中文资料

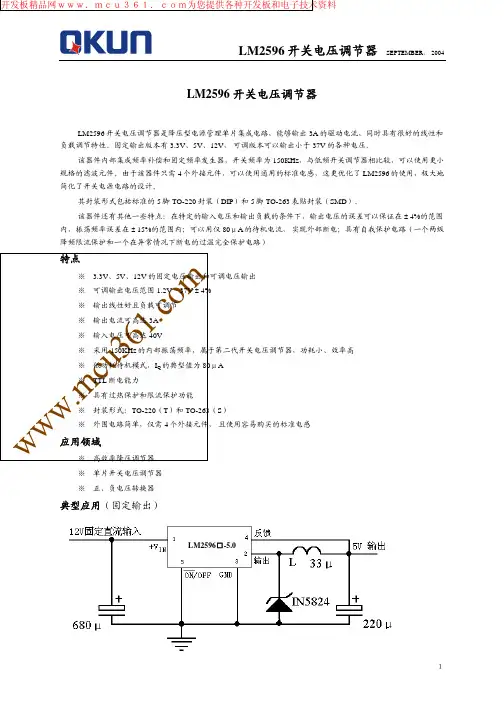

PCB 的另一面覆盖有面积约为 16 平方英寸铜箔。 注14： LM2596T-3.3, LM2596T-5.0, LM2596T-12， LM2596T-ADJ为TO-220封装（DIP）；
